MANUAL DE USUARIO B150 Combo ASROCK

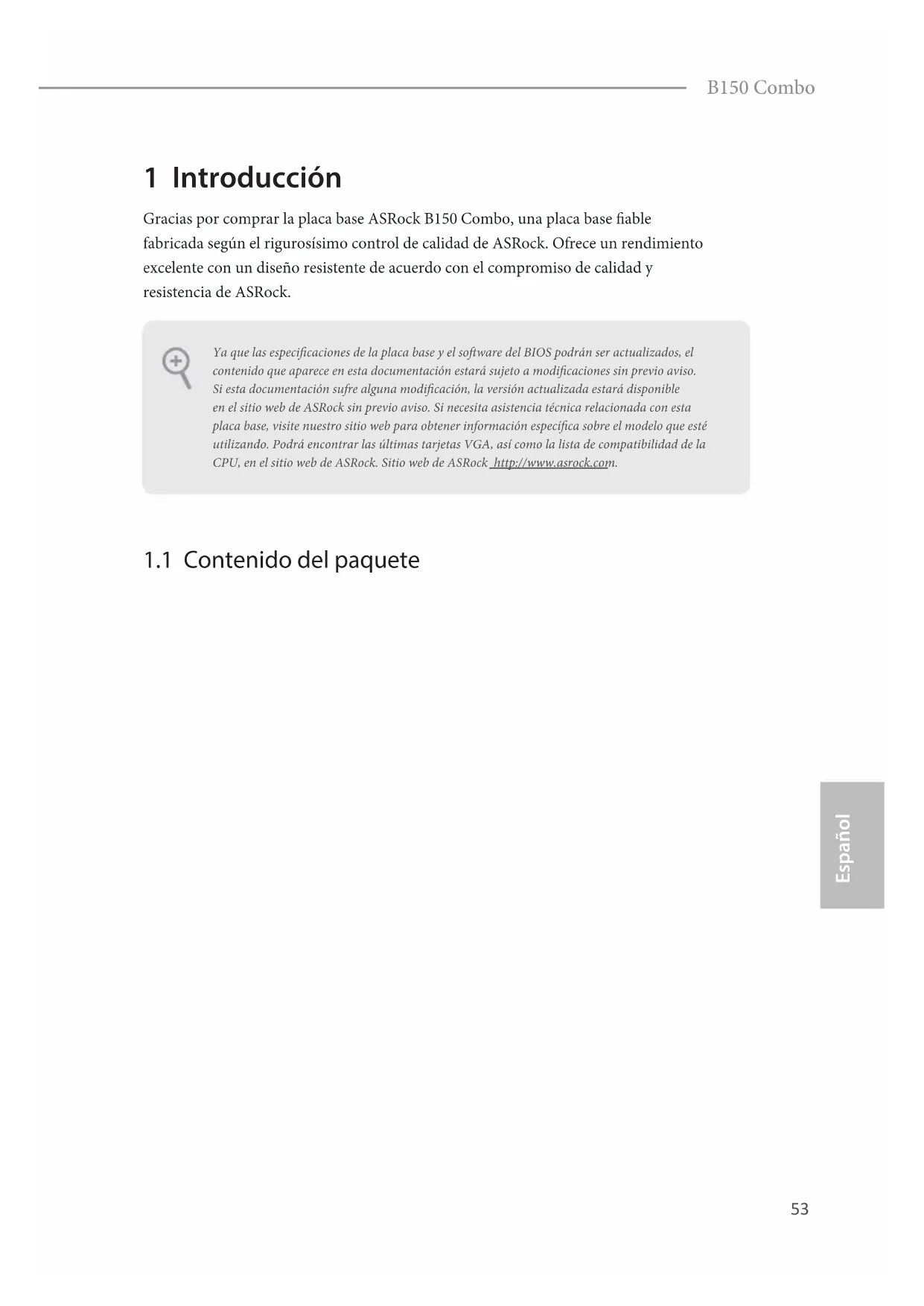

Español B150 Combo 1 Introducción Gracias por comprar la placa base ASRock B150 Combo, una placa base able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

1.1 Contenido del paquete

• Placa base ASRock B150 Combo (factor de forma ATX)

• Guía de instalación rápida de ASRock B150 Combo

• CD de soporte de ASRock B150 Combo

• 2 cables de datos Serie ATA (SATA) (Opcional)

• 1 escudo panel I/O Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.54 Español

• Diseño de condensador sólido CPU

• Admite la familia de procesadores Intel® Core

i7/i5/i3/ Pentium®/Celeron® (zócalo 1151) de la 6ª generación

• Diseño de 10 fases de alimentación

• Compatible con la tecnología de Intel® Turbo Boost 2.0 Conjunto de chips

• Tecnología de memoria de Doble Canal DDR4/DDR3/DDR3L

• Compatible con memoria no-ECC, sin búfer DDR4 2133

• Capacidad máxima de la memoria del sistema: 32GB

• Admite 2 módulos de memoria DDR3/DDR3L de hasta 1866 (OC) y 4 módulos de memoria DDR3/DDR3L de hasta 1333

• Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)

• Capacidad máxima de la memoria del sistema: 64GB Ranura de expansión

• Las tarjetas PCI que necesitan una descodicación sustractiva no se admiten.

y CrossFireX TM55 Español B150 Combo Grácos

• La Tecnología visual integrada de grácos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

• Compatible con la Tecnología visual integrada de grácos HD de Intel®: Intel® Quick Sync Video con HEVC, AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru

• Memoria compartida máxima: 1792MB

• Salida gráca dual: compatible con puertos DVI-D y HDMI mediante controladores de pantalla independientes

• Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

• Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

• Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con HDMI (requiere un monitor compatible con HDMI)

• Admite códecs multimedia acelerados: HEVC, VP8, VP9

• Compatible con función HDCP con puertos DVI-D y HDMI

• Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI Audio

• 7.1 Audio CH HD con Protección de contenido (Realtek ALC892 Audio Codec)

• Compatible con audio Blu-ray Premium

• Compatible con protección por sobretensión (protección ASRock Full Spike)

• Compatible con Wake-On-LAN

• Compatible con protección contra rayos y electricidad elec- trostática (protección ASRock Full Spike)

• Compatible con Ethernet de consumo eciente de energía 802.3az

• Compatible con PXE56 Español Panel trasero I/O

• 1 puerto de ratón/teclado PS/2

• 2 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• 4 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))

• 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

• Conector de audio HD: Altavoz lateral / Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono Almace- namiento

• 6 Conectores SATA3 de 6,0 Gb/s, compatibilidad NCQ, AHCI y conexión en caliente Conector

• 1 LED de alimentación y base de conexiones para el altavoz

• 2 Conectores (4 contactos) para el ventilador de la CPU (con- trol de velocidad de ventilador inteligente)

• 3 Conectores (4 contactos) para el ventilador del chasis (control de velocidad de ventilador inteligente)

• 1 Conector de alimentación ATX de 24 pines

• 1 conector de alimentación de 12V de 8 pines

• 1 Conector de audio del panel frontal

• 2 cabezales USB 2.0 (compatible con 4 puertos USB 2.0) (com- patible con protección contra electricidad estática (protección ASRock Full Spike))

• 1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (com- patible con protección contra electricidad estática (protección ASRock Full Spike)) Función del BIOS

• BIOS legal UEFI AMI de 128Mb compatible con interfaz gráca de usuario multilingüe

• Eventos de reactivación conformes con ACPI 1.1

• Compatible con SMBIOS 2.3.1

• Varios ajustes de voltaje de CPU, GT_CPU, DRAM, VPPM, PCH 1,0 V, VCCIO, VCCPLL y VCCSA57 Español B150 Combo Monitor del hardware

• Método de sensor de temperatura de la CPU/Chasis

• Tacómetro del ventilador de la CPU/Chasis

• CPU/Chasis Ventilador silencioso (Ajuste automático de vel- ocidad del ventilador del chasis por temperatura de la CPU)

• Control multivelocidad del ventilador de la CPU/Chasis

• Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modicado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 138 para obtener información más detallada.

• Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com Certica- ciones

• Compatible con ErP/EuP (requiere toma de alimentación compatible con ErP/EuP) Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreaceleración), incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclocking serán de su entera responsabilidad. No nos hacemos responsables de posibles daños producidos por el overclocking.

• Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com58 Español

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines. Puente de borrado de CMOS (CLRMOS1) (consulte la pág.1, N.º 18) CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Borrado de CMOS Predeterminado59 Español B150 Combo

1.4 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 pines) (consulte la pág.1, N.º 14) Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación. Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables. GND

GND PWRBTN (Interruptor de alimentación): Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el interruptor de alimentación. RESET (Interruptor de reseteo): Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indica- dor LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente. Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.60 Español LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág.1, N.º 15) Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones. Conectores Serie ATA3 (SATA3_0: consulte la pág.1, N.º 8) (SATA3_1: consulte la pág.1, N.º 10) (SATA3_2: consulte la pág.1, N.º 9) (SATA3_3: consulte la pág.1, N.º 11) (SATA3_4: consulte la pág.1, N.º 15) (SATA3_5: consulte la pág.1, N.º 14) Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Cabezales USB 2.0 (USB_9_10 de 9 contactos) (consulte la pág.1, N.º 17) (USB_11_12 de 9 pines) (consulte la pág.1, N.º 16) Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos. Cabezales USB 3.0 (USB_5_6 de 19 pines) (consulte la pág.1, N.º 6) Además de seis puertos USB 3.0 en el panel I/O, esta placa base contiene un cabezal. Cada base de conexiones USB 3.0 admite dos puertos.

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+61 Español B150 Combo Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N.º 22) Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal. Conectores para el ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 19) (CHA_FAN2 de 4 pines) (consulte la pág.1, N.º 7) (CHA_FAN3 de 4 pines) (consulte la pág.1, N.º 4) Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra. J_SENSE OUT2_L

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguien-

do los pasos que se describen a continuación: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L. C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND). D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC’97. E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el pan- el de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume). GND

FAN_VOLTAGE62 Español Conectores del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 23) (CPU_FAN2 de 4 pines) (consulte la pág.1, N.º 24) Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ven- tilador de CPU de 3 pines, conéctelo al Pin 1-3. Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N.º 5) Esta placa base contiene un conector de aliment- ación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13. Conector de alimentación ATX de 12V (ATX12V1 de 8 pines) (consulte la pág.1, N.º 1) Esta placa base contiene un conector de alimentac- ión ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5. Cabezal de puerto serie (COM1 de 9 pines) (consulte la pág.1, N.º 21) Este cabezal COM1 admite un módulo de puerto serie. Cabezal TPM (TPMS1 de 17 pines) (consulte la pág.1, N.º 20) Este conector es compatible con el sistema Módulo de Plataforma Se- gura (TPM, en inglés), que puede almacenar de forma segura claves, certicados digitales, contraseñas y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma. FAN_VOLTAGE GND
