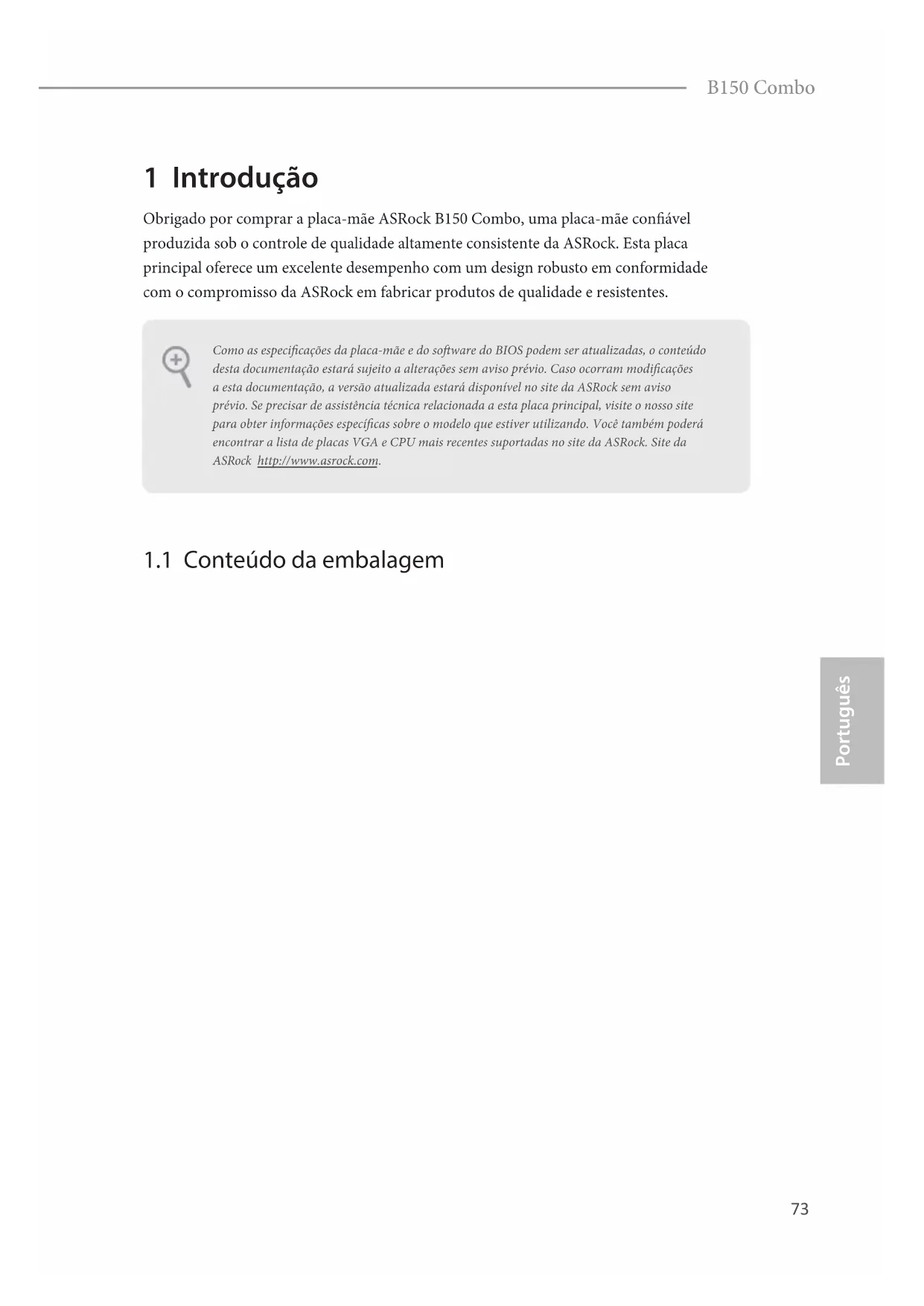

Português B150 Combo 1 Introdução Obrigado por comprar a placa-mãe ASRock B150 Combo, uma placa-mãe conável produzida sob o controle de qualidade altamente consistente da ASRock. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

• Placa Mãe ASRock B150 Combo (Fator de Forma ATX)

• Guia de Instalação Rápida ASRock B150 Combo

• 1 x Painel de E/S Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modicações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.74 Português

• Design com 10 fases de alimentação

• Suporta memória DDR4 2133, não ECC, sem memória intermédia

• Capacidade máxima da memória do sistema: 32GB

• Suporta Extreme Memory Prole (XMP) 2.0 da Intel®

• Contato em Ouro 15 nos slots DDR4 DIMM

• 4 x Slots DIMM DDR3/DDR3L

• Suporta memória DDR3/DDR3L 1866(OC)/1600/1333/1066, não ECC, sem memória intermédia

• Suporta 2 x módulos de memória DDR3/DDR3L até 1866(OC) e 4 x módulos de memória DDR3/DDR3L até 1333

• Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)

• Capacidade máxima da memória do sistema: 64GB Slot de expansão

• Placas PCI que precisam de decodicação subtrativa não são suportadas.

• Os grácos incorporados Intel® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

• Memória compartilhada máxima de 1792MB

• Saída gráca dupla: Suporta portas DVI-D e HDMI por controladores de vídeo independentes

• Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

• Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

• Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

• Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI Áudio

• Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC892)

• Suporte áudio Blu-ray superior

• Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

• Suporta Proteção contra Relâmpago/ESD (Proteção Total Con- tra Picos ASRock)

• 1 x porta HDMI76 Português

• 2 x Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 4 x Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x LED de alimentação e Cabeçote de Autofalante

• 1 conector alimentação ATX 24 pinos

• 2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

• 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) Funções da BIOS

• 128Mb AMI Legal UEFI BIOS com suporte multilingue GUI

• ACPI 1.1 compatível com eventos de despertar

• Tacômetro da Ventoinha da CPU/Gabinete

• Ventoinha silenciosa da CPU/Gabinete (Auto ajusta veloci- dade da ventoinha do gabinete pela temperatura da CPU)

• Controle de multi velocidade da Ventoinha da CPU/Gabinete77 Português B150 Combo

• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore,

• Microso® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit *Para instalar o SO Windows 7, um disco de instalação modicado com condutores xHCI no arquivo ISO é necessário. Consulte a página 138 para a operação mais detalhada.

• Para o driver atualizado do Windows® 10, por favor, visite o website da ASRock para mais detalhes: http://www.asrock.com Certi- cações

• Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

• Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com78 Português

1.3 Coniguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Apagar o Jumper CMOS (CLRMOS1) (ver p.1, N.º 18) CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Apagar CMOSPadrão79 Português B150 Combo

1.4 Suportes e conectores onboard

Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 14) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. GND

GND PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicial- ização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módu- lo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre es- tes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.80 Português LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 de 7 pinos) (ver p.1, N.º 15) Conecte o LED de alimen- tação do chassi e o autofalante do chassi a este cabeçote. Conectores série ATA3 (SATA3_0: ver p.1, N.º 8) (SATA3_1: ver p.1, N.º 10) (SATA3_2: ver p.1, N.º 9) (SATA3_3: ver p.1, N.º 11) (SATA3_4: ver p.1, N.º 15) (SATA3_5: ver p.1, N.º 14) Estes seis conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Suportes USB 2.0 (USB_9_10 de 9 pinos) (ver p.1, N.º 17) (USB_11_12 de 9 pinos) (ver p.1, N.º 16) Há dois cabeçotes nesta placa- mãe. Cada suporte USB 2.0 pode suportar duas portas. Suportes USB 3.0 (USB_5_6 de 19 pinos) (ver p.1, N.º 6) Além de seis portas USB 3.0 no painel de E/S, existe uma plataforma nesta placa-mãe. Cada suporte USB 3.0 pode ter duas portas.

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo: A. Ligue Mic_IN (MIC) a MIC2_L. B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Conecte a ligação Terra (GND) à Terra (GND). D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá- los ao painel de áudio AC’97. E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.

FAN_VOLTAGE82 Português Conectores do ventilador da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 23) (CPU_FAN2 de 4 pinos) (ver p.1, N.º 24) Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 5) Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1) Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino

Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 21) Este suporte COM1 recebe um módulo da porta serial. Suporte TPM (TPMS1 de 17 pinos) (ver p.1, N.º 20) Este conector suporta um sistema com Módulo de Plataforma Con- ável (TPM), que pode armazenar com segurança chaves, certicados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma. FAN_VOLTAGE GND
