Type de produit	Carte mère
Marque	ASROCK
Modèle	J4125M
Facteur de forme	Micro ATX
Processeur intégré	Intel Quad-Core J4125 (jusqu'à 2,7 GHz)
Mémoire RAM	2 x DDR4, max 8 Go, 2400/2133 MHz non ECC
Graphiques intégrés	Intel UHD 600 (12 UE, jusqu'à 750 MHz)
Sorties vidéo	D-Sub, DVI-D, HDMI 2.0 (4K@60Hz)
Audio	Realtek ALC887, 7.1 canaux HD
Réseau	Gigabit Ethernet Realtek RTL8111E
Stockage	2 x SATA3 6 Gb/s
Slots d'extension	1 x PCIe 2.0 x16 (x1), 2 x PCIe 2.0 x1, 1 x M.2 Key E (Wi-Fi/BT)
Connecteurs USB arrière	2 x USB 3.2 Gen1, 2 x USB 2.0
Ports PS/2	1 souris, 1 clavier
BIOS	UEFI AMI avec interface graphique
Alimentation	ATX 24 broches
Système d'exploitation supporté	Windows 10 64 bits
Certifications	FCC, CE, ErP/EuP Ready

FOIRE AUX QUESTIONS - J4125M ASROCK

Quels processeurs sont compatibles avec la carte mère ASROCK J4125M ?

La carte mère ASROCK J4125M est équipée d'un processeur Intel Quad-Core J4125 intégré (soudé). Seul ce processeur est compatible sur ce modèle. La version J4025M intègre un processeur Intel Dual-Core J4025.

Quelle est la capacité maximale de mémoire RAM supportée ?

La mémoire maximale supportée est de 8 Go en configuration DDR4 double canal, avec des barrettes non ECC sans tampon. Les barrettes de 2 Go ne sont pas supportées.

La carte mère supporte-t-elle les graphiques discrets ?

Oui, elle dispose d'un slot PCI Express 2.0 x16 (fonctionnant en mode x1) pour une carte graphique discrète. Cependant, les performances seront limitées en raison de la bande passante x1.

Comment effacer le CMOS sur cette carte mère ?

Pour effacer le CMOS, éteignez l'ordinateur et débranchez le cordon d'alimentation. Attendez 15 secondes, puis court-circuitez les broches 2 et 3 du cavalier CLRMOS1 pendant 5 secondes. Remettez le capuchon en place et rebranchez l'alimentation.

Quels sont les ports de sortie vidéo disponibles ?

Les ports de sortie vidéo sont un D-Sub, un DVI-D et un HDMI 2.0. La carte mère supporte jusqu'à trois moniteurs simultanément.

Puis-je installer un disque M.2 NVMe ?

Non, le slot M.2 (Key E) est destiné uniquement à un module Wi-Fi/BT Intel CNVi. Il ne supporte pas les disques NVMe ou SATA M.2.

Quel est le logiciel de BIOS utilisé ?

Le BIOS est un UEFI AMI avec interface graphique, supportant PnP, ACPI 5.0 et SMBIOS 3.0.

La carte mère supporte-t-elle Windows 11 ?

Officiellement, elle supporte Windows 10 64 bits uniquement. Windows 11 n'est pas certifié, mais pourrait fonctionner si les prérequis TPM 2.0 et Secure Boot sont respectés (le BIOS UEFI le permet).

Comment brancher le panneau avant du boîtier ?

Branchez les câbles du panneau avant sur l'embase PANNEAU1 (9 broches). Respectez les polarités : PWRBTN pour l'alimentation, RESET pour le reset, PLED pour le voyant d'alimentation et HDLED pour l'activité du disque dur.

Quelles précautions prendre lors du nettoyage ?

Utilisez un chiffon doux et sec ou de l'air comprimé. Évitez les liquides et les produits chimiques. Débranchez l'alimentation avant tout nettoyage. Ne touchez pas les circuits imprimés avec les doigts.

MODE D'EMPLOI J4125M ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock J4125M / J4025M, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veillez visiter notre site Internet pour plus de détails sur le modele que vous utilisez. Laiste la plus récente des cartes VGA et des proceseurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock J4125M / J4025M (facteur de forme Micro ATX)
• Guide d'installation rapide ASRock J4125M / J4025M
  CD d'assistance ASRock J4125M / J4025M
• 2 x cables de données Serial ATA (SATA) (Optionnel)
  1 x vis pour socket M.2 (Optionnel)
  1 x panneau de protection E/S

1.2 Specifications

Plateforme	• Facteur de forme Micro ATX • Conception à condensateurs solides
Proesseur	• Proesseur Intel® Quad-Core J4125 (jusqu'à 2,7 GHz) (sur J4125M) • Proesseur Intel® Dual-Core J4025 (jusqu'à 2,9 GHz) (sur J4025M)
Mémoire	• Technologie mémoire double canal DDR4 • 2 x fentes DIMM DDR4 * 2 Go de DRAM par module ne sont pas pris en charge. • Prend en charge les mémoires sans tampon non ECC DDR4 2400/2133 • Capacité max. de la mémoire système: 8Go * Intel® Extreme Memory Profile (XMP) n'est pas pris en charge
Fente d'expansion	• 1 x Fente PCI Express 2.0 x16 (PCIE2 : mode x1) • 2 x fentes PCI Express 2.0 x1 • 1 x Socket M.2 (Touche E), prend en charge CNVi Intel® type 2230 (Wi-Fi/BT intégré)
Graphiques	• Graphiques Intel® UHD 600 intégrés : 12 UE intégrées (Jusqu'à 750 MHz) (sur J4125M) • Graphiques Intel® UHD 600 intégrés : 12 UE intégrées (Jusqu'à 700MHz) (sur J4025M) • DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 • Décodage d'accelération matérielle : HEVC (H.265) 8 bits, HEVC (H.265)10 bits, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bits, VP9 10 bits • Encodage d'accelération matérielle : HEVC (H.265) 8 bits, HEVC (H.265)10 bits, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bits • Trois options de sortie graphique : D-Sub, DVI-D et HDMI • Prend en charge la configuration à triple moniteurs • Prend en charge la technologie HDMI 2.0 avec résolution maximale de 4K × 2K (4096x2160) @ 60Hz • Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz
	·Prend en charge le mode D-Sub avec une résolution maximale de 2048x1536 @ 60 Hz ·Prend en charge les technologies Auto Lip Sync, xvYCC et HBR (High Bit Rate Audio) avec port HDMI 2.0 (un écran compatible HDMI est requis) ·Prend en charge HDCP 2.2 via ports DVI-D et HDMI 2.0 ·Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI 2.0
Audio	·Audio 7.1 CH HD (Codec audio Realtek ALC887) *Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio. ·Prend en charge la protection contre les surtensions ·Capuchons ELNA Audio
Réseau	·PCIE x1 Gigabit LAN 10/100/1000 Mo/s ·Realtek RTL8111E ·Prend en charge la fonction Wake-On-LAN ·Prend en charge la protection contre la foudre/les décharges électrostatiques ·Prend en charge la fonction d'économie d'énergie Ethernet 802.3az ·Prend en charge PXE
Connectique du panneau arrière	·1 x port souris PS/2 ·1 x port clavier PS/2 ·1 x port D-Sub ·1 x port DVI-D ·1 x port HDMI ·2 x ports USB 2.0 (Protection contre les décharges electrostatiques) ·2 x ports USB 3.2 Gen1 (Protection contre les décharges electrostatiques) ·1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE) ·Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone
Stockage	·2 x connecteurs SATA3 6,0 Gb/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »

Connecteur

1xembase pour port d'impression
- 2x embase pour port COM
1 x prise DEL d'alimentation et emplacement sur chassis
- 1 x connecteur pour ventilateur de CPU (3 broches)
- 1 x connecteur pour ventilateur de chassis (3 broches)
1x connecteur d'alimentation ATX 24 broches
- 1x connecteur audio panneau frontal
- 3 x embases USB 2.0 (5 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
- 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges electrostatiques)

Caracteristiques duBIOS

BIOS UEFI AMI avec prise en charge d'interface graphique
- Prend en charge la fonction « Plug and Play »
- Compatible ACPI 5.0 Wake Up Events
- Prend en charge la configuration Jumpfree
Compatible SMBIOS 3.0

Surveillance du matériel

• Détéction de la température du processeur/chàssis
  Tachéomètre ventilateur processeur/chassis
• Ventilateur silencieux processeur/chassin (réglage automatique de la vitesse du ventilateur du chassin d'après la température du processeur)
• Contrôle simultané des vitesses des ventilateurs processeur/ chassis
• Détction CHÁSSIS OUVERT
  Surveillance de la tension d'alimentation: +12V, + 5V, + 3,3V CPU Vcore

Système d'exploitation

• Microsoft® Windows® 10 64 bits

Certifications

FCC,CE
ErP/EuP Ready (alimentation ErP/EuP ready requisite)

• Pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

1.3 Configuration des cavaliers (jumper)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumper). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représentée un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuits » si un capuchon de cavalier est posé sur ces 2 broches.

CLRMOS1 yous permit d'effacer les donnees de la CMOS. Pour effacer les parametes du systeme et retabir les valeurs par defaut, veuillez eteindre voire ordinateur et debrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immediatement après avoir mis a jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise a jour du BIOS, vous devez tout d'abord redemarrer le systeme, puis l'eteindre avant de proceder a l'effacement de la CMOS. Veuillez noter que les parametes mot de passer, date, heures et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

Si vous effacez la CMOS, l'alerte de chassis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'histoire des intrusions de chassis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne place JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches)
(voir p.1, No.8)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'etat du système Presents sur le chassis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les cables.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du chassis. Vous pouvez configurer la façon dont vous système doit s'arrête à l'aide du bouton de mise en marche.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du chassin. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'etat de l'alimentation du panneau frontal du chassin. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du chassis. Le LED est allumé lorsquè le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre chassis sur cette embase, voirlez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et emplacement sur chassis (SPK_CI1 à 7 broches) (voir p.1, No. 10)

Veuillez brancher l'emplacement sur le chassin et le haut-parleur du chassin sur ce connecteur.

Connecteurs Serial ATA3 (SATA3_1: voir p.1, No. 5) (SATA3_2: voir p.1, No. 6)	SATA3_1 SATA3_2	Ces deux connecteurs SATA3 pronnent en charge les cables de données SATA pour les péripériques internes de stockage avec des taux de transfert de données allant jusqu'à 6,0 Go/s.
Embases USB 2.0 (USB_2_3 à 9 broches) (voir p.1, No. 12) (USB_4_5 à 9 broches) (voir p.1, No. 11)	USB_PWR P+GND DUMMY 1 GND P+USB_PWR	Cette carte mère comprend trois connecteurs.
(USB_6 à 9 broches) (voir p.1, No. 13)	1 GND P+USB_PWR
Embase USB 3.2 Gen1 (USB3_1_2 à 19 broches) (voir p.1, No. 7)	IntA_P_S+ IntA_P_D GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SRRX+ Vbus IntA_P_SSTX+ IntA_P_SSTX+ GND IntA_P_D+	Cette carte mère comprend un connecteur. Cette embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD AUDIO1 à 9

broches)

(voir p.1, No. 17)

Cette embase sert au branchement des appeareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillé du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivè les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.

2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procedant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, Sélectionnéz l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement »

Connecteur du ventilateur du chassis

(CHA_FAN1 à 3 broches)
(voir p.1, No.9)

Veuillez brancher les cables du ventilateur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur du ventilateur du processeur

(CPU_FAN1 à 3 broches)
(voir p.1, No.2)

Veuillez brancher le cable du ventilateur du processeur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur d'alimentation ATX

(ATXPWR1 à 24 broches)
(voir p.1, No. 4)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Embase pour port série

COM1 à 9 broches)

(voir p.1, No. 15)

COM2 à 9 broches)

(voir p.1, No. 16)

Cette embase prend en charge un module de port série.

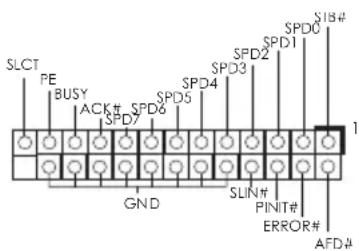

Embase de port d'impression (LPT1 à 25 broches) (voir p.1, No. 14)

Il s'agit d'une interface pour le cable du port d'impression qui permet un branchement aisé des péripériques d'impression.

1 Introduzione

Cabezal de puerto série (COM1 de 9 contactos)

(consulte la pag.1, N.°15)
