Tipo de produto	Placa-mãe
Marca	ASROCK
Modelo	J4125M
Fator de forma	Micro ATX
Processador integrado	Intel Quad-Core J4125 (até 2,7 GHz)
Memória RAM	2 x DDR4, máx. 8 GB, 2400/2133 MHz non-ECC
Gráficos integrados	Intel UHD 600 (12 EU, até 750 MHz)
Saídas de vídeo	D-Sub, DVI-D, HDMI 2.0 (4K@60Hz)
Áudio	Realtek ALC887, 7.1 canais HD
Rede	Gigabit Ethernet Realtek RTL8111E
Armazenamento	2 x SATA3 6 Gb/s
Slots de expansão	1 x PCIe 2.0 x16 (x1), 2 x PCIe 2.0 x1, 1 x M.2 Key E (Wi-Fi/BT)
Conectores USB traseiros	2 x USB 3.2 Gen1, 2 x USB 2.0
Portas PS/2	1 mouse, 1 teclado
BIOS	UEFI AMI com interface gráfica
Alimentação	ATX 24 pinos
Sistema operacional suportado	Windows 10 64 bits
Certificações	FCC, CE, ErP/EuP Ready

Perguntas frequentes - J4125M ASROCK

Quais processadores são compatíveis com a placa-mãe ASROCK J4125M?

A placa-mãe ASROCK J4125M é equipada com um processador Intel Quad-Core J4125 integrado (soldado). Apenas este processador é compatível neste modelo. A versão J4025M integra um processador Intel Dual-Core J4025.

Qual é a capacidade máxima de memória RAM suportada?

A memória máxima suportada é de 8 GB em configuração DDR4 dual channel, com módulos não-ECC sem buffer. Módulos de 2 GB não são suportados.

A placa-mãe suporta gráficos discretos?

Sim, ela possui um slot PCI Express 2.0 x16 (operando em modo x1) para uma placa gráfica discreta. No entanto, o desempenho será limitado devido à largura de banda x1.

Como limpar o CMOS nesta placa-mãe?

Para limpar o CMOS, desligue o computador e desconecte o cabo de alimentação. Aguarde 15 segundos, depois curto-circuite os pinos 2 e 3 do jumper CLRMOS1 por 5 segundos. Recoloque o jumper e reconecte a alimentação.

Quais são as portas de saída de vídeo disponíveis?

As portas de saída de vídeo são um D-Sub, um DVI-D e um HDMI 2.0. A placa-mãe suporta até três monitores simultaneamente.

Posso instalar um disco M.2 NVMe?

Não, o slot M.2 (Key E) é destinado apenas a um módulo Wi-Fi/BT Intel CNVi. Ele não suporta discos NVMe ou SATA M.2.

Qual é o software de BIOS utilizado?

O BIOS é um UEFI AMI com interface gráfica, suportando PnP, ACPI 5.0 e SMBIOS 3.0.

A placa-mãe suporta Windows 11?

Oficialmente, ela suporta apenas Windows 10 64 bits. O Windows 11 não é certificado, mas pode funcionar se os pré-requisitos TPM 2.0 e Secure Boot forem atendidos (o BIOS UEFI permite).

Como conectar o painel frontal do gabinete?

Conecte os cabos do painel frontal ao conector PANNEAU1 (9 pinos). Respeite as polaridades: PWRBTN para alimentação, RESET para reset, PLED para o LED de alimentação e HDLED para a atividade do disco rígido.

Quais precauções tomar ao limpar?

Use um pano macio e seco ou ar comprimido. Evite líquidos e produtos químicos. Desconecte a alimentação antes de qualquer limpeza. Não toque nos circuitos impressos com os dedos.

MANUAL DE UTILIZADOR J4125M ASROCK

Obrigado por adquirir a placamãe ASRock J4125M / J4025M, uma confiavel placamãe ASRock produzida sob rigoroso controle de qualidade consistente.Esta placaprincipal oferece um excellente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produits de qualidade e resistentes.

Como as espécificações da placă-mãe e do software do BIOS poder ser atualizadas, o contentido这对于a documentação está sujeito a alteracoes sem avis prévio. Caso ocorrém modificações a esta documentação, a versão atualizada estáriadisponível no site da ASRock sem食欲 prévio. Se precisar de assistência Tecnica relacionada a esta placă principal, visite o nosso site para obter informações espécicas sobre o Modelo que estiverutilizando. Você también pode encontrar a lista de placas VGA e CPU mais recentes supportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteudo da embalagem

• Placa-mãe ASRock J4125M / J4025M (Micro ATX Form Factor)
• Guia de Instalação Rápida da ASRock J4125M / J4025M
  CD de Suporte da ASRock J4125M / J4025M
• 2 × Cabos de dados Serial ATA (SATA) (Optional)
  1 x Parafuso para Soquete M.2 (Optional)
  1xPainel de E/S

1.2 Especificações

Plataforma

• Micro ATX Form Factor
• Design de condensador solido

CPU

• Processor Intel® Quad-Core JJ4125(até 2,7 GHz) (para J4125M)
• Processor Intel® Dual-Core J4025 (até 2,9 GHz) (para J4025M)

Memória

• Tecnologia de memoria DDR4 deinous canais

• 2x Slots DIMM DDR4

• 2GB de DRAM por modulo não é suportado.

• Suporta memória DDR4 2400/2133, não ECC, sem memória intermedia

• Capacidade maior da memória doSYSTEMA: 8GB

• Intel Extreme Memory Profile (XMP) não é suportado

Slot de ex

• 1 x PCI Express 2.0 x16 Slot (PCIE2: x1 modulo)
  2x Slots PCI Express 2.0 x1
• 1 x M.2 Socket (Key E), suporta o Intelⁿ CNVi tipo 2230 (WiFi/ BT integrados)

Gráficos

• Gráficos Integrados Intel® UHD 600: 12 EUs interno (Até 750MHz) (para J4125M)
• Gráficos Integrados Intel® UHD 600: 12 EUs interno (Até 700MHz) (para J4025M)
  DX12, OpenGL 4.4, OGL ES 3.1, OpenGL 1.2
• Decodificacao de Acceleracao de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit
• Decodificacao de Acceleracao de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit
  Três opções de saída de graficos: D-Sub, DVI-D e HDMI
• Suporta configuraçao com tres monitores
• Suporta HDMI 2.0 com resolution max. até 4K x 2K (4096x2160) @ 60Hz
• Suporta DVI-D com resolutione maxima de até 1920x1200 @ 60Hz

	• Suporta D-Sub com resolution Máxima de até 2048x1536 @ 60Hz • Suporta Auto sincronização labial, xvYCC e HBR (High Bit Rate Audio) com porta HDMI 2.0 (É necessário um monitor compatível com HDMI) • Suporta HDCP 2.2 com Portas DVI-D e HDMI 2.0 • Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI 2.0
Áudio	• Áudio 7.1 CH HD com proteção de Conteudo (Codec de audio Realtek ALC887) *Para configurar Áudio 7.1 CH HD, é necessário usar um modulo de录音 depain frontal HD e habilitar o recurso de录音 multi-canalleo driver deáudio. • Suporta Proteção de Sobretensão • Fones de Áudio ELNA
LAN	• LAN Gigabit 10/100/1000 Mb/s PCIE x1 • Realtek RTL8111E • Suporta Wake-On-LAN • Oferece Suporte à Proteção de Relâmpago/ESD • Suporta Energy Efficient Ethernet 802.3az • Suporta PXE
E/S do panel posterior	• 1 x Porta PS/2 para mouse • 1 x Porta PS/2 para Teclado • 1 x Porta D-Sub • 1 x Porta DVI-D • 1 x Porta HDMI • 2 x Portas USB 2.0 (Suporta Proteção ESD) • 2 x Portas USB 3.2 Gen1 (Suporta Proteção ESD) • 1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE) • Fichas de录音 HD: Entrada de Linha / Autofalante Frontal / Microfone
Armazenamento	• 2 x Conectores SATA3 6,0 Gb/s, suporte NCQ, AHCI, Conec- tor a Quente

Conector

1xSuportePortaImpressao
- 2x suporte porta COM
- 1 x Intrusão do Chassi e Cabeçote de Autofalante
- 1 x Conector da ventoinha da CPU (3 pinos)
- 1 x Conector da ventoinha do Gabinete (3 pinos)
- 1 x Conector alimentacao ATX 24 pinos
- 1 x Conector de audio do paine frontal
- 3 x Plataformas USB 2.0 (Suporta 5 portas USB 2.0) (Suporta Proteção ESD)
- 1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)

Funções da BIOS

AMI UEFI Legal BIOS com suporte GUI
- Suporta "Plug and Play"
- ACPI 5.0 compatível com eventos de descentar
- Suportajumperfree
- Suporte SMBIOS 3.0

Monitor de hardware

• Sensor de temperatura da CPU/Gabinete
• Tacometro da Ventoinha da CPU/Gabinete
• Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinetePGA)
• Controle de multi velocidade da Ventoinha da CPU/Gabinete
• Detecção de ABERTURA da CAIXA
• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

so

• Microsoft® Windows® 10 64-bit

Certificacoes

FCC,CE
- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

• Para obter informações detailhadas sobre o produits, por favor, visite oulosso site: http://www.asrock.com

1.3 Configuração dos jumpers

A imagem abaixo minha como os jumpers são configurados. quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem minha um jumper de 3 pinos@cujos pino1 e pino2 está "Curtos" quando a tampa do jumper é colocadaarestes 2 pinos.

Short

Open

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros doSYSTEMA nos values predefinidos, desligue o computador e despatche a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pinto 2 e do pinto3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo às�� realizado a atualização da BIOS. Se você precisar apagar o CMOS logo às�� ter terminado uma atualização da BIOS,deerá primeiro iniciar oSYSTEMA e voltar a encerrá-lo antes de apagar o CMOS. Por favor,observe que a senha, data, hora e perfil padrão do usuario são apagados so se a bateria CMOS forremovida.

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e connectores onboard

Os connectores e suportes onboard NAO são jumpers. NAO coloque tampas de jumpers sobre estes terminais e connectores Colocar tampas de jumpers sobre os terminais e connectores irá causar danos permanentes à placā-mãe.

Suporte do paine de
sistema

(PAINEL1 de 9 pinos)

(very p.1, N.° 8)

Ligue o botão de alimentação, o botão de reinicialização e o指示or do estado do Sistema no chassi deste suporte, de acordo com a descrição abaixo.

Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no poinel frontal do chassi. Você pode configurar a forma para deslagar o seu Sistema atraves do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no poinel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinicio normal.

PLED (LED de alimentação do Sistema):

Conecte o indicator do estado da alimentacao no pailen frontal do chassi. O LED ficar aceso quando oSYSTEMA estiver em funcaoamento. O LED ficarascando quando oSYSTEMA estiver nos Estados de suspensao S1/S3. O LED ficar desligado quando oSYSTEMA estiver no estado de suspensao S4 ou desligado (S5).

HDLED (LED de atividade do disco rigido):

Conecte o LED de atividade do disco rigido no pailen frontal do chassi. O LED ficar aceso quando o disco rigido estiver lendo ou registrar dados.

O design do pailen frontal podera variar dependendo do chassi. Um modulo de pailen frontal consiste principalmente em um botao de alimentacao, um botao de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu modulo de pailen frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

Intrusão do Chassi e

Cabeçote de Autofalante

(SPK_CII de 7 pinos)

(ver p.1, N.° 10)

Conecte a instrucao do chassi e autofalante do chassis a este cabeçote.

Conectores série ATA3

(SATA3_1:

ver p.1, N.° 5)

(SATA3_2:

ver p.1, N.6)

SATA3_1

SATA3_2

Estes dois conectores SATA3 suportam cabos de dados

SATA para dispositivos de armazenamento interno com uma taxa de transferencia de dados de até 6,0 Gb/s.

Plataformas USB 2.0

(USB_2_3 de 9 pinos)

(ver p.1, N.° 12)

(USB_4_5 de 9 pinos)

(ver p.1, N.° 11)

(USB_6 de 9 pinos)

(ver p.1, N.° 13)

Ha tres cabecotes esta.
placa-mae.

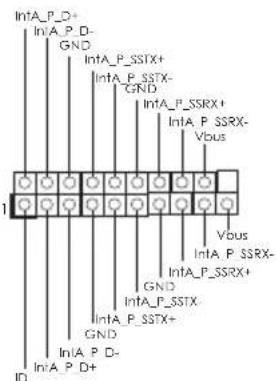

Plataforma USB 3.2 Gen1

(USB3_1_2 de 19 pinos)

(ver p.1, N.°7)

Ha um cabeçote{nesta placă-mae. Este suporte USB 3.2 Gen1 pode suportar duas portas.

Suporte de audio do pail frontal

(HD AUDIO1 de 9 pinos)

(ver p.1, N.° 17)

Este suporte destina-se à conexão dos dispositivos de audio no painel de audio frontal.

1. O Audio de alta definição suporta Sensor de Adaptador, mas o fio do pailen no chassideer a suportar HDA para funcionar corretemente. Por favor, siga as instruções nonoxso manual e no manual do chassi para instalar o seuSYSTEMA.

2. Se utilizes um painei de audio AC'97, instale-o no terminal de audio do painei frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligaçao Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de audio HD. Você não precisa liga-los ao painel de audio AC'97.
E. Para ativar o microfone frontal, vá à guía "Microfone Frontal" no poinel de controle Realtek e ajuste o "Volume de gravacao".

Conector do ventilador do chassi

(CHA_FAN1 de 3 pinos)

(ver p.1, N.° 9)

Ligue o cabo do ventilador
aos connectores do ventilador e
corresponda o cabo preto com o
pino de ligação à terra.

Conector da Ventoinha da CPU

(CPU_FAN1 de 3 pinos)

(ver p.1, N.° 2)

Ligue o cabo do ventilador da CPU acos connectores do ventilador e corresponda o cabo preto com o pino de ligação à terra.

Conector de alimentacao ATX

(ATXPWR1 de 24 pinos)

(ver p.1, N.° 4)

Esta placamãe inclui um conec- tor de alimentacao ATX de 24 pinos. Para utilizear uma fonte de alimentacao ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Suporte da porta serial

(COM1 de 9 pinos)

(ver p.1, N.° 15)

(COM2 de 9 pinos)

(ver p.1, N.° 16)

Este suporte receiveb um modulo da porta serial.

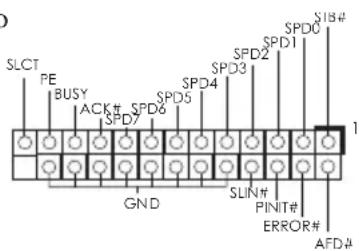

Suporte Porta Impressao

(LPT1 de 25 pinos)

(very p.1, N.° 14)

Esta é uma interface para o cabo da porta de impressão que permit a boa conexão conveniente dos dispositivos da impressora.
