Typ produktu	Płyta główna
Marka	ASROCK
Model	J4125M
Format	Micro ATX
Zintegrowany procesor	Intel Quad-Core J4125 (do 2,7 GHz)
Pamięć RAM	2 x DDR4, max 8 GB, 2400/2133 MHz non ECC
Zintegrowana grafika	Intel UHD 600 (12 EU, do 750 MHz)
Wyjścia wideo	D-Sub, DVI-D, HDMI 2.0 (4K@60Hz)
Audio	Realtek ALC887, 7.1 kanałów HD
Sieć	Gigabit Ethernet Realtek RTL8111E
Pamięć masowa	2 x SATA3 6 Gb/s
Gniazda rozszerzeń	1 x PCIe 2.0 x16 (x1), 2 x PCIe 2.0 x1, 1 x M.2 Key E (Wi-Fi/BT)
Tylne złącza USB	2 x USB 3.2 Gen1, 2 x USB 2.0
Porty PS/2	1 mysz, 1 klawiatura
BIOS	UEFI AMI z interfejsem graficznym
Zasilanie	ATX 24 pin
Obsługiwany system operacyjny	Windows 10 64-bit
Certyfikaty	FCC, CE, ErP/EuP Ready

Często zadawane pytania - J4125M ASROCK

Jakie procesory są kompatybilne z płytą główną ASROCK J4125M?

Płyta główna ASROCK J4125M jest wyposażona w zintegrowany (przylutowany) procesor Intel Quad-Core J4125. Tylko ten procesor jest kompatybilny z tym modelem. Wersja J4025M ma procesor Intel Dual-Core J4025.

Jaka jest maksymalna obsługiwana pojemność pamięci RAM?

Maksymalna obsługiwana pamięć to 8 GB w konfiguracji DDR4 dwukanałowej, z modułami non ECC bez bufora. Moduły o pojemności 2 GB nie są obsługiwane.

Czy płyta główna obsługuje oddzielne karty graficzne?

Tak, posiada gniazdo PCI Express 2.0 x16 (działające w trybie x1) dla oddzielnej karty graficznej. Jednak wydajność będzie ograniczona ze względu na przepustowość x1.

Jak wyczyścić CMOS na tej płycie głównej?

Aby wyczyścić CMOS, wyłącz komputer i odłącz przewód zasilający. Odczekaj 15 sekund, następnie zewrzyj piny 2 i 3 zworki CLRMOS1 na 5 sekund. Załóż z powrotem kapturek i podłącz zasilanie.

Jakie porty wyjścia wideo są dostępne?

Porty wyjścia wideo to D-Sub, DVI-D i HDMI 2.0. Płyta główna obsługuje do trzech monitorów jednocześnie.

Czy mogę zainstalować dysk M.2 NVMe?

Nie, gniazdo M.2 (Key E) jest przeznaczone wyłącznie dla modułu Wi-Fi/BT Intel CNVi. Nie obsługuje dysków NVMe ani SATA M.2.

Jakie oprogramowanie BIOS jest używane?

BIOS to UEFI AMI z interfejsem graficznym, obsługujący PnP, ACPI 5.0 i SMBIOS 3.0.

Czy płyta główna obsługuje Windows 11?

Oficjalnie obsługuje wyłącznie Windows 10 64-bit. Windows 11 nie jest certyfikowany, ale może działać, jeśli spełnione są wymagania TPM 2.0 i Secure Boot (BIOS UEFI na to pozwala).

Jak podłączyć panel przedni obudowy?

Podłącz kable panelu przedniego do złącza PANNEAU1 (9 pinów). Przestrzegaj polaryzacji: PWRBTN do zasilania, RESET do resetu, PLED do diody zasilania i HDLED do aktywności dysku twardego.

Jakie środki ostrożności zachować podczas czyszczenia?

Używaj miękkiej, suchej szmatki lub sprężonego powietrza. Unikaj płynów i chemikaliów. Odłącz zasilanie przed czyszczeniem. Nie dotykaj obwodów drukowanych palcami.

INSTRUKCJA OBSŁUGI J4125M ASROCK

Dziekujemy za zakupienie plyt glówne ASRock J4125M / J4025M, niedawodnej plyt glównej produktowane z konsektwinnie wykonywaną przyez firmy ASRock, rygorystycznych kontrolność sąsci. Plya ta zapewnia doskonały sąosci dzialania i solidność konstrukości, spechniaja zobowychie firmy ASRock do dostarcznia produktów o wysokiej sąsci i wytrzymałość.

Poniewaz specyfikacja pły glównej i oprogramwanie BIOS moga zostac zaktualizowane, zawartość jej dokument⁺ci要去 zostac zmieżona bez powiadomienia. W przypadku jakichkolwiek modyfik⁺ci jej dokument⁺ci, zaktualizowej wersja sądzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Ješli wymagana jest pomoc techniczna w odniieszieniu do tej pły glównej,NSEy odwiedźć strone internetowej w celu uzyskania specyficznych inform⁺ci o uzywanym modelu. Na stronie internetowej ASRock,łąne sądzów [%] majnowszych kart VGA i obslugiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Plyta glôwna ASRock J4125M / J4025M (Wspólczynnik ksztátu Micro ATX)
• Skrócona instrukcja instalacji ASRock J4125M / J4025M
• Pomocnicza plyta CD ASRock J4125M / J4025M
• 2 x kable dansych Serial ATA (SATA) (Opcjonalne)
• 1 x Sruba do gniazda M.2 (Opcjonalna)
• 1 x oslona panelu Wejscia/Wyjscia

1.2 Specyfikacja

Platforma	• Wspólczynnik ksztaltu Micro ATX • Konstrukcja kondensatorami stałymi
CPU	• Procesor Intel® Quad-Core J4125 (do 2,7 GHz) (tylko dla J4125M) • Procesor Intel® Quad-Core J4025 (do 2,9 GHz) (tylko dla J4025M)
PAMIĆ	• Technologia pAMIĆ Dual Channel DDR4 • 2 x gniażda DDR4 DIMM * 2GB DRAM na moduł nie są obśluguwane. • Obȩga pAMIĆ DDR4 2400/2133 non-ECC, pAMIĆ niebuforowana • Maks. wielność pAMIĆ systemowej: 8GB * Intel® Extreme Memory Profile (XMP) nie jest obśluguwane
Gniazdorozszerzenia	• 1 x gniażdo PCI Express 2.0 x 16 (tryb PCIE2:x1) • 2 x gniażda PCI Express 2.0 x1 • 1 x gniażdo M.2 (Key E), z obȩgą Intel® CNVi typu 2230 (Zintegrowany WiFi/BT) * Moduł M.2 PCI Express nie jest obśluguwany
Grafika	• Zintegrowana grafika Intel® UHD 600: 12 modulo wykonawczych (EU) wŚrodku (do 750 MHz)(tylko dla J4125M) • Zintegrowana grafika Intel® UHD 600: 12 modulo wykonawczych (EU) wŚrodku (do 700MHz)(tylko dla J4025M) • DX12, OpenGL 4.4, OGL ES 3.1, OpenGL 1.2 • Dekodowanie przyspieszane sprzeglowo: HEVC (H.265) 8 bitowe, HEVC (H.265) 10 bitowe, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bitowe, VP9 10 bitowe • Kodowanie przyspieszane sprzeglowo: HEVC (H.265) 8 bitowe, HEVC (H.265) 10 bitowe, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bitowe • OpCTSTR wyjsć graficznych: D-Sub, DVI-D i HDMI • Oblęga trzech monitorów • Oblęga HDMI 2.0 z maks. rozdzielwość do 4K x 2K (4096x2160) przy 60Hz • Oblęga DVI-D z maks. rozdzielwość do 1920x1200 przy 60Hz
	• Obługa D-Sub z maks. rozdzielczość do 2048x1536 przy 60Hz • Obługa Auto Lip Sync, xvYCC i HBR (High Bit Rate Audio) z portami HDMI 2.0 (Wymagany monitor zgodny z HDMI) • Obługa HDCP 2.2 z portami DVI-D i HDMI 2.0 • Obługa odtwarzania Blu-ray (BD) Full HD 1080p z portami DVI-D i HDMI 2.0
Audio	• Dzwiedk HD 7.1 CH (kodek audio Realtek ALC887) * Aby skonfigurowaN dzwiedk 7.1 CH HD wymagane jest użycie modulu panelu czolowego HD iwczenia fungcj dizwieku wielokanałowego za pośrednictwem sterownikka audio. • Obługa zabeepieczenia przy przypieciami • Nasadki audio ELNA
LAN	• 1 x PCIE Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111E • Obługa Wake-On-LAN • Obługa zabeepieczenia przy wyladowaniami atmosferycznych-mi/ESD • Obługa Energy Efficient Ethernet 802.3az • Obługa PXE
Tylny pa-nel Wej%-cia/Wyj%-cia	• 1 x port myszy PS/2 • 1 x port klawiatury PS/2 • 1 x port D-Sub • 1 x port DVI-D • 1 x port HDMI • 2 x porty USB 2.0 (Obługa zabeepieczenia ESD) • 2 x porty USB 3.2 Gen1 (Obługa zabeepieczenia ESD) • 1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED) • Gniazda audio HD: Wejscie liniowe / Głownik przydni / Mikrofon
Przechos- wywanie	• 2 x zącza SATA3 6,0 Gb/s, obługa NCQ, AHCI i Hot Plug
Zlacze	1 x zlacze glównowe portu drukarki 2 x zlacze glównowe portu COM 1 x zlacze glównowe naruszenia obudowy i glównika 1 x zlacze wentylatora CPU (3-pinowe) 1 x zlacze wentylatora obudowy (3-pinowe) 1 x 24 pinowe zlacze zasilania ATX 1 x zlacze audio na panelu przyzdnim 3 x zlacza glównowe USB 2.0 (Obługa 5 portów USB 2.0) (Obługa zabezmieczenia ESD) 1 x porty glównowe USB 3.2 Gen1 (obługa 2 portów USB 3.2 Gen1) (obługa zabezmieczenia ESD)
Funkcja BIOS	Obługa starszych wersji BIOS AMI UEFI z GUI Obługa Plug and Play Zgodnosć zdarzeń wybudzenia z ACPI 5.0 Obługa bezzeworka Obługa SMBIOS 3.0
Monitor sprętu	Wykrywanie temperatury procesora/obudowy Tachometr wentylatora procesora/obudowy Cichy wentylator procesora/obudowy (automatyczna regulacja prędkosci obrotowej wentylatora obudowy zialeznie od tempe- ratureny CPU) Sterowanie wielems prędkosciymi obrotowymi wentylatora procesora/obudowy Wykrywanie OTWARCIA OBUDOWY Monitorowanie napięcia: Napiȩcie rdzenia CPU Vcore +12 V, +5 V, +3,3 V
System operacyj- ny	Microsoft* Windows* 10 64-bitowy
Certyfika- ty	FCC, CE Gotowość do oblsugu ErP/EuP (Wymagane zasilanie z gotowo- scią oblsugu ErP/EuP)

* Dla uzyskania szcegolowej informaci o produkcie, nalezy odwiedzic nasz strone internetowaq:http://www.asrock.com

1.3 Ustawenia zwarek

Ta ilustracjaPokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest "Zwarta". Jesli nasadka zworki nie jest umieszczona na pinach, zworka jest "Otwarta". Ta ilustracjaPokazuje 3-pinowa zworke, ktorej pin1 i pin2 sā "Zwarte", a nasadka zworki jest umieszczona na tych 2 pinach.

Short

Open

Zworkausuwania danych

z pamięci CMOS

(CLRMOS1)

(spreads.s.1,Nr 1)

Usuniecie danych z pamiei CMOSDomyslne

CLRMOS1 umozliwia usuniecie wzystkich danych z pamięci CMOS. Aby usunć i zresetowej parametry systemu do ustawien domyslnych, wylucz komputer i odłucz przyzwod zasilajczy od zasilania. Po odczekaniu 15 sekund, uzyj nasadki zworki do zwarcia pinów pin2 i pin3 CLRMOS1 na 5 sekund. Jednak, nie naleź wyusuwać danych z pamięci CMOS zaraz po wykonaniuactualizacja BIOS. Jesli wymagane jest usuniecie danych z pamięci CMOS po zakonczeniuactualizacja BIOS, przyrozȩpiecie usuwania danych z pamięci CMOS sązość najpierwu uruchomic system, a nastepnie wylączyć go. Naleź pamiętica, ze haslo, data, czas i domyslny profil uzytkownika zostaną usunietà tylko po wyjeciu baterii CMOS.

Po usunieciu danych z pamiei CMOS, moze byc wykrywane otwarcie obudowy. Wyreguluj opcje BIOS "Clear Status (Stan usuwania)", aby usunac zapis poprzedniago stanu na-ruszenia obudowy.

1.4 Wbudowane zącza glówkowe i innate zącza

Wbudowane złacza glówne i inné złacza sq bezzworkowe. NIE naleź y umieszczac zworek nad tymi złaczami glównymi i złaczami. Umieszczanie zwarek nad złuczami glównymi i złaczymi spowoduje trwawe uszkodzenia pły glównej.

Zlącze glówne na pane- lu systemu (9-pinowe PANEL1) (sprawdz.s.1, Nr 8)

Podlacz do tego złęcza
głowkowej przyȩcznik
zasilania, przyȩcznik
resetowania i wskaznik stanu
systemu na obudowie, zgodnie z
pokazanym poniżej przydzialem
pinów. Przed podląceniem
kabli naleź y zapisć pozycje
pinów plus i-minus.

PWRBTN (Przelacznik zasilania):

Podlacz do przyelacznika zasilania na panelu przydnim obudowy. Można konfigurowaec sposob wyluczania systemu z uzyciem przyelacznika zasilania.

RESET (Przelacznik resetowania):

Podlacz do przyelacznika resetowania na panelu przyednim obudowy. Nacijsnij przyelacznik resetowania w celu ponownego uruchomienia komputera,jectionem zawiesi si i nie wykona normalné gonponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłaczenia do wskażnika stanu zasilania na panelu przyednim obudowy. Ta dioda LED jest wączona podczas dzialania systemu. Ta dioda LED miga, gdy system znajduje są w stanie uspienia S1/S3. Ta dioda LED jest wączona, gdy system znajduje są w stanie uspienia S4 lub wączenia zasilania (S5).

HDLED (Dioda LED aktywnosci dysku twardego):

Podlącenie do diody LED aktywnosci dysku twardego na panelu przyednim obudowy.
Dioda LED jest wączona, podczas odczytu lub zapisu danych przyez dysk twardy.

Konstrukcja panelu przydziel od obudowy. Modul panelu przydziel zawiera przyded wsystkim przyelacznik zasilania, przyelacznik resetowania, diode LED zasilania, diode LED aktywnosci dysku twardego, glosnik, itd. Po podlączeni modu tu panelu przydziel od budowy do tego złęcza glówno upewnij sie, ze jest prawidlowo dopasowany przydziel przyzewodów i przydziel pinów.

Zlacze glowkowenaruszenia obudowy iglosnika

(7-pinowe SPK_C11)

(spreads.s.1,Nr 10)

Podlacz to tego zlacza glowkowo naruszenie obudowy i glosnik obudowy.

Złęcza Serial ATA3 (SATA3_1: sprawdź s.1, Nr 5) (SATA3_2: sprawdź s.1, Nr 6)	SATA3_1 SATA3_2	Te dwa złȩcza SATA3 obsoleguja kable danych SATA dla wewétrznych urzysteń pAMI犄ci z szybkość transferu danych do 6,0 Gb/s.
Złȩcza glównowa USB 2.0 (9-pinowe USB_2_3) (sprawdź s.1, Nr 12) (9-pinowe USB_4_5) (sprawdź s.1, Nr 11) (9-pinowe USB_6) (sprawdź s.1, Nr 13)	USB_PWR P+GND DUMMY 1 GND P+GND USB_PWR	Na tej plęcie glównej znajduje sie trzy złȩcza glównowa.
Złȩcza glównowa USB 3.2 Gen1 (19-pinowe USB3_1_2) (sprawdź s.1, Nr 7)	IntA_P_D+ IntA_P_D+ GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_SSTX- Vous IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_D+ IntA_P_D+	Na tej plȩcie glównej znajduje sie jedno złȩcze glównowa. To złȩcze glównowa USB 3.2 Gen1MZ obśluguwać dwa porty.
Złȩcze glównowa audio panelu przytedniago (9-pinowe HD_AUDIO1) (sprawdź s.1, Nr 17)	GND PRESENCE# MIC_RET OUT_RET OUT2_L J_SENSE OUT2_R MIC2_L MIC2_L	To złȩcze glównowa sl*uzy do podłuczania urzysteń audio do pr绑定nio panelu audio.

1. High Definition Audio obsluguje wykrywanie gniazda, ale aby dzialac prawidlowo przewod panelu na obudowie musi obslugiwac HDA. W celu instalaci systemu nalezy wykonac instrukcje z naszego podrecznika i podrecznika odudowy.
2. Jesli uzywany jest panel audio AC'97, nalezy go zainstalowac w zlaczu glowkowym audi o panelu przydniego, poprzej wykonanie wymienionych pontje czynnosci:

A. Podlacz Mic_IN (MIC) do MIC2_L
B. Podlacz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podlacz uziemienie (GND) do uziemenia (GND).
D. MIC_RET i OUT_RET sluż y wylucznie dla panelu audio HD. Nie naleź iy ich podlączać dla panelu audio AC'97.
E. Aby uaktywnic mikrofon przedni, przyejdz do zakliadki "FrontMic" w panelu Realtek

Control i wyreguluj "Glośnosc nagrywania".

Zlacze wentylatora obudowy

(3-pinowe CHA_FAN1)

(sprawdz s.1, Nr 9)

Podlacz przywody wentylatora do zlacca wentylatora i dopasuj czarny przywod do styku masy.

Podlacz do zlokca przywody kabel wentylatora CPU i dopasuj czarny przywod do pinu uzie-menia.

Zlçcze zasilania ATX

(24-pinoweATXPWR1)

(spreads.1, Nr 4)

Ta plyta glowna udostepnia 24-pinowe zlacze zasilania ATX. W celu uzycia 20-pinowego za-silacza ATX, nalezy podlaczyc je wzdluz pinu 1 i pinu 13.

Zlacze glowkowe portuszeregowego

(9-pinowe COM1)

(spreadz s.1, Nr 15)

(9-pinowe COM2)

(spreads.s.1,Nr 16)

To zlacze glowkowe obsluguje modul portu szeregowego.

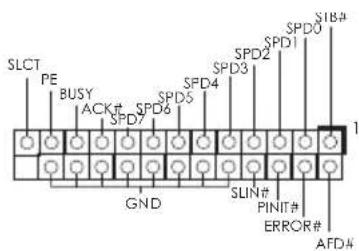

Zlącze glównowe portu
drukarki
(25-pinowe LPT1)
(sprawdz s.1, Nr 14)

Jest to interfejs portu kabla
drukarki umozliwiajacy
wygodne podlączenia urzadzenia
drukujacego.
