Tipo di prodotto	Scheda madre
Marca	ASROCK
Modello	J4125M
Fattore di forma	Micro ATX
Processore integrato	Intel Quad-Core J4125 (fino a 2,7 GHz)
Memoria RAM	2 x DDR4, max 8 GB, 2400/2133 MHz non ECC
Grafica integrata	Intel UHD 600 (12 EU, fino a 750 MHz)
Uscite video	D-Sub, DVI-D, HDMI 2.0 (4K@60Hz)
Audio	Realtek ALC887, 7.1 canali HD
Rete	Gigabit Ethernet Realtek RTL8111E
Archiviazione	2 x SATA3 6 Gb/s
Slot di espansione	1 x PCIe 2.0 x16 (x1), 2 x PCIe 2.0 x1, 1 x M.2 Key E (Wi-Fi/BT)
Connettori USB posteriori	2 x USB 3.2 Gen1, 2 x USB 2.0
Porte PS/2	1 mouse, 1 tastiera
BIOS	UEFI AMI con interfaccia grafica
Alimentazione	ATX 24 pin
Sistema operativo supportato	Windows 10 64 bit
Certificazioni	FCC, CE, ErP/EuP Ready

Domande frequenti - J4125M ASROCK

Quali processori sono compatibili con la scheda madre ASROCK J4125M?

La scheda madre ASROCK J4125M è dotata di un processore Intel Quad-Core J4125 integrato (salvato). Solo questo processore è compatibile su questo modello. La versione J4025M integra un processore Intel Dual-Core J4025.

Qual è la capacità massima di memoria RAM supportata?

La memoria massima supportata è di 8 GB in configurazione DDR4 doppio canale, con moduli non ECC senza buffer. I moduli da 2 GB non sono supportati.

La scheda madre supporta grafica discreta?

Sì, dispone di uno slot PCI Express 2.0 x16 (funzionante in modalità x1) per una scheda grafica discreta. Tuttavia, le prestazioni saranno limitate a causa della larghezza di banda x1.

Come cancellare il CMOS su questa scheda madre?

Per cancellare il CMOS, spegnere il computer e scollegare il cavo di alimentazione. Attendere 15 secondi, quindi cortocircuitare i pin 2 e 3 del ponticello CLRMOS1 per 5 secondi. Rimontare il cappuccio e ricollegare l'alimentazione.

Quali sono le porte di uscita video disponibili?

Le porte di uscita video sono una D-Sub, una DVI-D e una HDMI 2.0. La scheda madre supporta fino a tre monitor contemporaneamente.

Posso installare un disco M.2 NVMe?

No, lo slot M.2 (Key E) è destinato solo a un modulo Wi-Fi/BT Intel CNVi. Non supporta dischi NVMe o SATA M.2.

Qual è il software BIOS utilizzato?

Il BIOS è un UEFI AMI con interfaccia grafica, che supporta PnP, ACPI 5.0 e SMBIOS 3.0.

La scheda madre supporta Windows 11?

Ufficialmente, supporta solo Windows 10 64 bit. Windows 11 non è certificato, ma potrebbe funzionare se vengono rispettati i prerequisiti TPM 2.0 e Secure Boot (il BIOS UEFI lo consente).

Come collegare il pannello frontale del case?

Collegare i cavi del pannello frontale sul connettore PANNEAU1 (9 pin). Rispettare le polarità: PWRBTN per l'alimentazione, RESET per il reset, PLED per il LED di alimentazione e HDLED per l'attività del disco rigido.

Quali precauzioni prendere durante la pulizia?

Usare un panno morbido e asciutto o aria compressa. Evitare liquidi e prodotti chimici. Scollegare l'alimentazione prima di qualsiasi pulizia. Non toccare i circuiti stampati con le dita.

MANUALE UTENTE J4125M ASROCK

Grazie per aver acquistato la schedà madre J4125M / J4025M ASRock, una schedà madre affidabile prodotta secondo i costanti e rigorosi controli di qualità di ASRock. La schedà madre offre eccelleni prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS sono essere aggiornate, il contentuto di questa documentazione sare soggetti a variazioni nella preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sare disponibile sul site Web di ASRock senza ulteriore preavviso. Per il supporto tecnico corre- lato a但这a scheda madre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso. E possible trovare l'elenco di schede VGA più recenti e di supporto di CPUanche sul site Web di ASrock. Sito Web di ASrock http://www.asrock. com.

1.1 Contenuto della confezione

• Scheda madre J4125M / J4025M ASRock (fattore di forma Micro ATX)
• Guida rapida di installmente ASRock J4125M / J4025M
  CD di supporto ASRock J4125M / J4025M
• 2 x cavi dati Serial ATA (SATA) (opzionali)
• 1 x viti per Socket M.2 (opzionali)
  1x mascherina metallica posterior I/O

1.2 Specifiche

Piattaforma	·Fattore di forma Micro ATX ·Design condensatore solido
CPU	·Processore Intel® Quad-Core J4125 (fino a 2,7 GHz) (per J4125M) ·Processore Intel® Dual-Core J4025 (fino a 2,9 GHz) (per J4025M)
Memoria	·Tecnologia memoria DDR4 Dual Channel ·2 x alloggi DIMM DDR4 *Non sono supportati 2GB DRAM per modulo. ·Supporto di memoria DDR4 2400/2133 non-ECC, un-buffered ·Capacità max. della memoria di sistema: 8GB *Intel® Extreme Memory Profile (XMP) non è supportato
Alloggio d'espansione	·1 x PCI Express 2.0 x16 slot (PCIE2 : modalità x1) ·2 x alloggi PCI Express 2.0 x1 ·1 x M.2 Socket (Key E), supporta Intel® CNVi tipo 2230 (Wi-Fi/ BT integrato)
Grafica	·Intel® UHD Graphics 600 integrata: 12 EU inside (fino a 750MHz) (per J4125M) ·Intel® UHD Graphics 600 integrata: 12 EU inside (fino a 700MHz) (per J4025M) ·DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 ·Decodifca accelerazione HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 a Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit ·Codifca accelerazione HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 a Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit ·Tre opzioni di output grafico: D-Sub, DVI-D e HDMI ·Supporto di tre monitor ·Supporta HDMI 2.0 con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60Hz ·Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz
	Supporta D-Sub con una risoluzione max. sono a 2048x1536 a 60 Hz Supporto delle funzioni Auto Lip Sync, xvYCC e HBR (High Bit Rate Audio) con porta HDMI 2.0 (è necessario un monitor compatibile HDMI) Supporto di HDCP 2.2 con le porte DVI-D e HDMI 2.0 Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI 2.0
Audio	Audio HD 7.1 CH (codec audio Realtek ALC887) * Per configurare l'audio HD 7.1 canali, è necessario utilizzato un modulo pannello frontale audio HD ed attivare la funzione audio multicanaletramite il driver audio. Supporta protezione da sovratensione Cappucci audio ELNA
LAN	1 x PCIE LAN Gigabit 10/100/1000 Mb/s Realtek RTL8111E Supporto WOL (Wake-On-LAN) Supporta protezione da fulmini/scariche elettrostatiche Supporto Energy Efficient Ethernet 802.3az Supporto PXE
I/O pannello posteriore	1 x porta mouse PS/2 1 x porta tastiera PS/2 1 x porta D-Sub 1 x porta DVI-D 1 x porta HDMI 2 x porta USB 2.0 (supporto protezione da scariche elettrostatiche) 2 x porta USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche) 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED) Connettori audio HD: Ingresso linea / altoparlante frontale / microfono
Archivazione	2 x connettori SATA3 6,0 Gb/s supportano NCQ, AHCI e Hot Plug

Connettore

• 1x connettore porta stampa
• 2x collettore porta COM
• 1 x collegamento altoparlante e intrusione telaio
• 1 x connettore ventola CPU (3-pin)
• 1 x Connettore ventola telaio (3-pin)
• 1 x connettore alimentazione ATX 24 pin
• 1x connettore audio pannello frontale
• 3 x connettori USB 2.0 (supporto di 5 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
• 1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)

Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto
Supporta "Plug and Play"
Eventi di riattivazione conforma ACPI 5.0
Supporta jumperfree
Supporto di SMBIOS 3.0

Hardware Monitor

• Rilevamento temperatura CPU/teiaio
• Tachimetro ventola CPU/telsaio
• Ventola silenziosa CPU/te laio (regolazione automatica velocità in base alla temperatura della CPU)
• Ventola CPU/telaio con controllo di varie velocità
• Rilevamento CASE OPEN
• Monitoraggio tensione: +12V, +5V, +3,3V , CPU Vcore

so

• Microsoft® Windows® 10 64 bit

Certificazioni

FCC,CE
- ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

1.3 Impostazione jumper

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione在哪 un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuito" quando un cappuccio del jumper è posizionato su quosti 2 pin.

Short

Open

Jumper per azzerare la CMOS (CLRMOS1)

(vedere pag. 1, n. 1)

Azzerare la CMOSPredefinito

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione alla rete. Attendere 15 secondi, quando usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS durante l'aggiornamento del BIOS, è necessario riavviare prima il systeme e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Se si azzaera la CMOS, cui essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registrar del precedente stato di intrusione dello chassis.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionale cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocera danni permanenti alla schedà madre.

Header sul pannello del
sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 8)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato delsystema sullo chassis su quello header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interrupto di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. É possibile configurare il modo in cui spegnere il systema utilizzando l'interruttore dell'alimentazione.

RESET (interruptore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nelle stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nelle stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore cui si sono iniziata. Il design del pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a quello header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Collegamento altoparlante e intrusionete telaio (SPK_CII a 7 pin) (vedere pag.1,n.10)

Collegare l'intrusione telaio e l'altoparlante a quello collega-a quello collegamento.

Connettori Serial ATA3 (SATA3_1: vedere pag.1, n. 5) (SATA3_2: vedere pag.1, n. 6)	SATA3_1 SATA3_2	Questi due connettori SATA3 supportano i cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.
Header USB 2.0 (USB_2_3 a 9 pin) (vedere pag.1, n. 12) (USB_4_5 a 9 pin) (vedere pag.1, n. 11) (USB_6 a 9 pin) (vedere pag.1, n. 13)	USB_PWR P+GND DUMMY 1 GND P+USB_PWR	Ci sono tre connettori su QUESTa scheda madre.
Header USB 3.2 Gen1 (USB3_1_2 a 19 pin) (vedere pag.1, n. 7)	IntA_P_D+ GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- VDS IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSTX- CND IntA_P_D- IntA_P_D+	Su questa schedad madre c'è un connettore. Questa basetta USB 3.2 Gen1 più supportare due porte.
Header audio pannello anteriori (AUDIO1_HD a 9 pin) (vedere pag.1, n. 17)	GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_L	Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il systema.
2. Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fas di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettore della ventola dello chassis

(CHA_FAN1 a 3 pin)

(vedere pag. 1, n. 9)

Collegare il cavo della ventola al connettore della ventola e far corrispondere il filo nero al pin di terra.

Connettore ventola CPU

(CPU_FAN1 a 3 pin)

(vedere pag. 1, n. 2)

Collegare il cavo della ventola CPU al connettore e far corrispondere il filo nero al pin di terra.

Connettore di

alimentazione ATX

(ATXPWR1 a 24 pin)

(vedere pag. 1, n. 4)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Header porta seriale

(COM1 a 9 pin)

(vedere pag. 1, n. 15)

COM2a9pin)

(vedere pag. 1, n. 16)

Questo header supporta un modulo di porta serial.

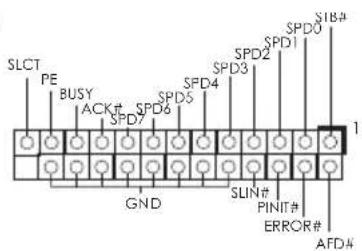

Header porta di stampa

(LPT1 a 25 pin)

(vedere pag. 1, n. 14)

Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
