| 产品类型 | 主板 |
| 品牌 | ASROCK |
| 型号 | J4125M |
| 外形尺寸 | Micro ATX |
| 集成处理器 | Intel Quad-Core J4125（最高2.7 GHz） |
| 内存 | 2 x DDR4，最大8 GB，2400/2133 MHz 非ECC |
| 集成显卡 | Intel UHD 600（12 EU，最高750 MHz） |
| 视频输出 | D-Sub, DVI-D, HDMI 2.0 (4K@60Hz) |
| 音频 | Realtek ALC887，7.1声道高清 |
| 网络 | Gigabit Ethernet Realtek RTL8111E |
| 存储 | 2 x SATA3 6 Gb/s |
| 扩展插槽 | 1 x PCIe 2.0 x16（x1），2 x PCIe 2.0 x1，1 x M.2 Key E（Wi-Fi/BT） |
| 后置USB接口 | 2 x USB 3.2 Gen1, 2 x USB 2.0 |
| PS/2端口 | 1个鼠标，1个键盘 |
| BIOS | UEFI AMI图形界面 |
| 电源 | ATX 24针 |
| 支持的操作系统 | Windows 10 64位 |
| 认证 | FCC, CE, ErP/EuP Ready |
常见问题 - J4125M ASROCK
用户关于以下问题的提问 J4125M ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式！查找您的手册 J4125M - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 J4125M 品牌 ASROCK.
用户手册 J4125M ASROCK
ASRock J4125M/J4025M 号迦布德将自用，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，如，及
MADBOBTRIGEANDBIOSSIOIIBTREERHJLJIIEITIRHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJLJIIEIOTIHJIL
1.1 托管内容用
- ASRock J4125M / J4025M 叶子包 (Micro ATX 装饰)
- ASRock J4125M / J4025M 羽翼封装机
- ASRock J4125M / J4025M 設用 CD
- トリーロリ ATA (SATA) ニイデリ 刷いド2 2 (は状状状)
M.2 云韵韵韵韵1个（
I/O端脚信号1
1.2 高级
CLRMOS1 請承應為 CMOS 關於從當的電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器之電動機器
CMOS 言者将登录到此链接的页面上，如您希望访问此页面，请在该链接中选择“Access”按钮。
1.4 运送器 1
上
T
(9.1) PANEL1)
(1.0,8.
，
PWRBTN(修正的S-1)：
，
RESET(引《上》：
，
PLED(入士桑则首LED):
S3T 5
This is a set of rules. 每个词都表示一个单词。例如，如果用“hello”表示“hello”，那么这个词表示的句子是：
才不一卜哈卡一之和宋夕是江一有业里，。已与个卡一之和宋夕には江一卡一卡一被せてく達。卡一云伊口卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一卡一一
SUsTeMuaNelHsDau
(9 PANEL1)
(p.1、No.8参照)
Sha一前面八尼尔的電源SvIHTi中接续到。電源SvIHTi为使用，Stn从才F以用方法设定成
RESET（1000）：
Sha一前面的L之S互子接续。一为一。T 一夕一、通常の再起動を実行くださいます场合には、L之S互子を押て、一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。一。
PLED（SStu電源LED）：
Sha一前面八尼尔的電源Ste一之斯不J知一以接续到。Sst云稼中是、LED为点灯了。SsT无S1/S3S1-状態的场合是、LED是点减统出。SsT无S4S1-状態半三電源才(S5)的上可口是、LED是才下。
HDLED（八一卜拉万艾克灯LED）：
Sha一言前面八零尔的八一D拉I亚克T品LED接续做下。八一D拉I的下一夕为说取了书起中，LED是才不
感谢您购买华擎J4125M/J4025M主板，这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。
由于主板规格和BIOS软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在华擎网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新VGA卡和CPU支持列表。华擎网站http://www.asrock.com。
1.1包装清单
- 华擎 J4125M / J4025M 主板 (Micro ATX 规格尺寸)
·华擎J4125M/J4025M快速安装指南
·华擎J4125M/J4025M支持光盘 - 2x 串行ATA（SATA）数据线（选购）
- 1x螺丝（供M.2插座使用）（选购）
- 1 x I/O 面板
1.2 规格
| 平台 | ·Micro ATX 规格尺寸 ·稳固的电容器设计 |
| CPU | ·Intel®四核处理器J4125(最高2.7GHz)(J4125M) ·Intel®双核处理器J4025(最高2.9GHz)(J4025M) |
| 内存 | ·双通道DDR4内存技术 ·2x DDR4 DIMM槽 *不支持每个模块2GB DRAM。 ·支持DDR4 2400/2133非ECC,非缓冲内存 ·支持系统内存最大容量:8GB *不支持 Intel® Extreme Memory Profile (XMP) |
| 扩充槽 | ·1x PCI Express 2.0 x16槽(PCIE2: x1模式) ·2x PCI Express 2.0 x1槽 ·1x M.2插座(Key E),支持类型2230 Intel® CNVi(集成WiFi/BT) |
| 图形 | ·集成Intel® UHD Graphics 600:内有12个EU(最高750MHz)(J4125M) ·集成Intel® UHD Graphics 600:内有12个EU(最高700MHz)(J4025M) ·DX12、OpenGL 4.4、OGL ES 3.1、OpenCL 1.2 ·硬件加速解码:HEVC(H.265)8bit、HEVC(H.265)10 bit、H.264@Lvl5.2(AVC)、JPEG/MJPEG、VP8、VP9 8bit、VP9 10 bit ·硬件加速编码:HEVC(H.265)8bit、HEVC(H.265)10 bit、H.264@Lvl5.2(AVC)、JPEG/MJPEG、VP8、VP9 8bit ·3个图形输出选项:D-Sub、DVI-D和HDMI ·支持三台显示器 ·支持HDMI 2.0,60Hz时最大分辨率可达4K x 2K(4096x2160) ·支持DVI-D,60Hz时最大分辨率达1920x1200 |
| ·支持D-Sub,60Hz时最大分辨率达2048x1536 ·通过HDMI 2.0端口(需要兼容的HDMI显示器)支持 Auto Lip Sync、xvYCC和HBR(高位速率音频) ·通过DVI-D和HDMI 2.0端口支持HDCP 2.2 ·通过DVI-D和HDMI 2.0端口支持全高清1080p Blu-ray (BD)播放 | |
| 音频 | ·7.1 CH高清音频(Realtek ALC887音频编解码器) *要配置7.1CH高清音频,需要使用高清前面板模块和通过音频驱动程序启用多通道音频功能。 ·支持电涌保护 ·ELNA音频电容 |
| LAN | ·PCIE x1 Gigabit LAN 10/100/1000 Mb/s ·Realtek RTL8111E ·支持Wake-On-LAN(网上唤醒) ·支持雷电 /ESD保护 ·支持高能效以太网802.3az ·支持PXE |
| 后面板I/O | ·1xPS/2鼠标端口 ·1xPS/2键盘端口 ·1xD-Sub端口 ·1xDVI-D端口 ·1xHDMI端口 ·2xUSB 2.0端口(支持ESD保护) ·2xUSB 3.2Gen1端口(支持ESD保护) ·1xRJ-45LAN端口,带LED(ACT/LINK LED和SPEED LED) ·高清音频插孔:线路输入/前扬声器/麦克风 |
| 存储 | ·2xSATA3 6.0Gb/s接口,支持NCQ、AHCI和热插拔 |
| 接口 | ·1x打印端口接脚 ·2xCOM端口接头 ·1x机箱侵入和扬声器接脚 ·1xCPU风扇接口(3针) ·1x机箱风扇接口(3针) ·1x24针ATX电源接口 ·1x前面板音频接口 ·3xUSB2.0接脚(支持5个USB2.0端口,支持ESD保护) ·1xUSB3.2Gen1接脚(支持2个USB3.2Gen1端口,支持ESD保护) |
| BIOS功能特点 | ·AMI UEFI Legal BIOS,支持GUI ·支持“即插即用” ·ACPI 5.0兼容唤醒事件 ·支持免跳线(jumperfree) ·SMBIOS 3.0支持 |
| 硬件监控 | ·CPU/机箱温度感测 ·CPU/机箱风扇转速计 ·CPU/机箱静音风扇(根据CPU温度自动调整机箱风扇速度) ·CPU/机箱风扇多种速度控制 ·CASE OPEN(机箱打开)检测 ·电压监控: +12V、+5V、+3.3V、CPU Vcore |
| 操作系统 | ·Microsoft® Windows® 10 64-bit |
| 认证 | ·FCC、CE ·ErP/EuP支持(需要支持ErP/EuP的电源) |
*有关详细产品信息，请访问我们的网站：http://www.asrock.com
1.3 跳线设置
此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。
Short
Open
清除CMOS跳线
(CLRMOS1)
（见第1页，第1个）
12
23
清除CMOS默认
CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS电池后才会被清除。
如果您清除CMOS，机箱打开会被检测到。请将BIOS选项“Clear Status”（清除状态）调整为清除前一个机箱侵入状态的记录。
1.4板载接脚和接口
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚
(9针PANEL1)
（见第1页，第8个）
按照下面的针脚分配，将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。
PWRBTN（电源开关）：
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET（重置开关）：
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置开关重新启动计算机。
PLED（系统电源LED）：
连接到机箱前面板上的电源状态指示灯。系统操作操作时，此LED亮起。系统处在S1/S3睡眠状态时，此LED闪烁。系统处在S4睡眠状态或关机(S5)时，此LED熄灭。
HDLED（硬盘活动LED）：
连接到机箱前面板上的硬盘活动LED指示灯。硬盘正在读取或写入数据时，此LED亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。
机箱侵入和扬声器接脚
(7针SPK_C11)
（见第1页，第10个）
请将机箱侵入和机箱扬声器连接到到此接脚。
| 串行 ATA3 接口 (SATA3_1: 见第 1页,第 5个) (SATA3_2: 见第 1页,第 6个) | SATA3_1 | 这两个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部 存储设备的 SATA 数据线。 |
| SATA3_2 |
USB2.0接脚
(9针USB_2_3)（见第1页，第12个）
(9针USB_4_5)（见第1页，第11个）
(9针USB_6)（见第1页，第13个）
此主板上有 3 个接脚。

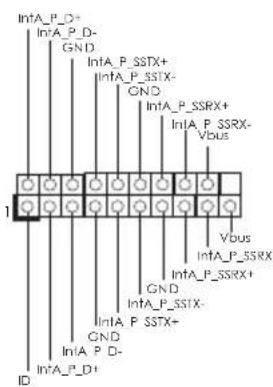

USB3.2Gen1接脚(19针USB3_1_2)（见第1页，第7个）
此主板上有一个接脚。此USB3.2Gen1接脚可以支持两个端口。
前面板音频接脚
(9针HD AUDIOO1)
（见第1页，第17个）
此接脚用于将音频设备连接到前音频面板。
- 高清音频支持插孔感测，但机箱上的面板连线必须支持HDA才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
- 如果您使用 AC^97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A.将Mic_IN(MIC)连接到MIC2_L。
B.将Audio_R(RIN)连接到OUT2_R，将Audio_L(LIN)连接到OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D.MIC_RET和OUT_RET只用于高清音频面板。您不需要针对AC'97音频面板连接它们。
E.要启用前麦克风，请转到Realtek控制面板上的“FrontMic”（前麦克风）选项卡，调整“RecordingVolume”（录音量）。
机箱风扇接口
(3针CHA_FAN1)
（见第1页，第9个）
请将风扇线连接到风扇接口并使黑线匹配接地针脚。
CPU风扇接口
(3针CPU_FAN1)
（见第1页，第2个）
请将CPU风扇线连接到该接口并使黑线匹配接地针脚。
ATX电源接口
(24针ATXPWR1)
（见第1页，第4个）
此主板提供24针ATX电源接口。要使用20针ATX电源，请沿针脚1和针脚13插接它。
串行端口接脚
(9针COM1)
（见第1页，第15个）
(9针COM2)
（见第1页，第16个）
此接脚支持串行端口模块。

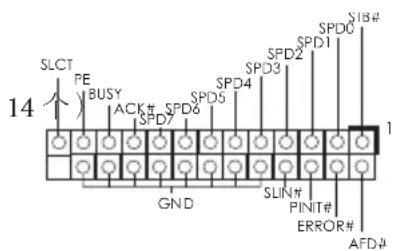

打印端口接脚
(25针LPT1)
（见第1页，第
这是一个打印端口线缆接口，通过它可以方便地连接到打印机设备。
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。
图一
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。
| 有害物质 | 或元素 | |||||
| 铅(Pb) | 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。
X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求，然该部件仍符合欧盟指令2002/95/EC的规范。
备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。
1 簡介
感謝您購買華擎J4125M/J4025M主機板，本主機板經華擎嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合華擎對品質及耐用度的承諾。
由於主機板規格及BIOS軟體可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的VGA卡及CPU支援清單。華擎網站http://www.asrock.com.
1.1包装内容
- 華擊 J4125M/J4025M 主機板 (Micro ATX 尺寸)
·華擎J4125M/J4025M快速安裝指南
·華擊J4125M/J4025M支援光碟 - 2x Serial ATA (SATA) 資料纖線（選用）
- 1x螺絲（適用於M.2插座）（選用）
- 1 × I/O 面板外罩
1.2 規格
| 平台 | • Micro ATX 尺寸 • 固態電容設計 |
| CPU | • Intel®四核心處理器 J4125 (最高 2.7 GHz) (適用於 J4125M) • Intel®雙核心處理器 J4025 (最高 2.9 GHz) (適用於 J4025M) |
| 記憶體 | •雙通道 DDR4 記憶體技術 •2 x DDR4 DIMM 插槽 *不支援每模組 2GB DRAM。 •支援 DDR4 2400/2133 非 ECC 無緩衝記憶體 •最大系統記憶體容量: 8GB *不支援 Intel® Extreme Memory Profile (XMP) |
| 擴充插槽 | •1 x PCI Express 2.0 x16 插槽 (PCIE2: x1 模式) •2 x PCI Express 2.0 x1 插槽 •1 x M.2 插座 (Key E), 支援 Type 2230 Intel® CNVi (整合式WiFi/BT) |
| 顯示卡 | •整合式 Intel® UHD Graphics 600: 内建 12 個執行單元 (最高 750MHz) (適用於 J4125M) •整合式 Intel® UHD Graphics 600: 内建 12 個執行單元 (最高 700MHz) (適用於 J4025M) •DX12、OpenGL 4.4、OGL ES 3.1、OpenCL 1.2 •硬體加速解碼: HEVC (H.265) 8 位元、HEVC (H.265)10位元、H.264 @ Lvl5.2 (AVC)、JPEG/MJPEG、VP8、VP9 8位元、VP9 10位元 •硬體加速編碼: HEVC (H.265) 8 位元、HEVC (H.265)10位元、H.264 @ Lvl5.2 (AVC)、JPEG/MJPEG、VP8、VP9 8位元 •三個圖形輸出選項: D-Sub、DVI-D 及 HDMI •支援三台顯示器 •支援最高可達 4K x 2K (4096x2160) @ 60Hz 解析度的 HDMI 2.0 •支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D |
| ·最高支援2048x1536@60Hz解析度的D-Sub ·支援使用HDMI 2.0連接埠（需相容於HDMI監視器）的 Auto Lip Sync、xvYCC及HBR（高位元率音訊） ·支援含DVI-D及HDMI 2.0連接埠的HDCP 2.2 ·支援透過DVI-D及HDMI 2.0連接埠的Full HD 1080p 藍光 (BD)播放 | |
| 音訊 | ·7.1 CH HD音訊(Realtek ALC887音訊轉碼器) ·若要設定7.1 CH HD音訊，必須使用HD前面板音訊模組，並透過音訊驅動程式啟用多聲道音訊功能。 ·支援突波保護 ·ELNA音響級電容 |
| LAN | ·PCIE x1 Gigabit LAN 10/100/1000 Mb/s ·Realtek RTL8111E ·支援網路喚醒 ·支援雷擊／靜電保護 ·支援Energy Efficient Ethernet 802.3az ·支援PXE |
| 後面板I/O | ·1 x PS/2滑鼠連接埠 ·1 x PS/2鍵盤連接埠 ·1 x D-Sub連接埠 ·1 x DVI-D連接埠 ·1 x HDMI連接埠 ·2 x USB 2.0連接埠（支援靜電保護） ·2 x USB 3.2 Gen1連接埠（支援靜電保護） ·1 x RJ-45 LAN連接埠，含LED（ACT/LINK LED及SPEED LED） ·HD音訊插孔：線路輸入／前置喇叭／麦克風 |
| 儲存裝置 | ·2 x SATA3 6.0Gb/s接頭，支援NCQ、AHCI及「熱插拔」 |
| 接頭 | • 1x列印連接埠排針 • 2xCOM連接埠排針 • 1x機殼防護排針 • 1xCPU風扇接頭(3-pin) • 1x機殼風扇接頭(3-pin) • 1x24pinATX電源接頭 • 1x前面板音訊接頭 • 3xUSB2.0排針(支援5個USB2.0連接埠)(支援靜電保護) • 1xUSB3.2Gen1排針(支援2個USB3.2Gen1連接埠)(支援靜電保護) |
| BIOS功能 | • AMI UEFI Legal BIOS含GUI支援 • 支援「隨插即用」 • ACPI 5.0符合喰醒自動開機 • 支援免跳線模式 • 支援SMBIOS 3.0 |
| 硬體監視器 | • CPU/機殼溫度感應 • CPU/機殼風扇轉速計 • CPU/機殼靜音風扇(依CPU溫度自動調整機殼風扇速度) • CPU/機殼風扇多重速度控制 • 機殼開啟偵測 • 電壓監控: +12V、+5V、+3.3V、CPU Vcore |
| 作業系統 | • Microsoft®Windows®10 64-bit |
| 認證 | • FCC、CE • ErP/EuP ready(須具備ErP/EuP ready電源供應器) |
*如需產品詳細資訊，請上我們的網站：http://www.asrock.com
1.3 跳線設定
圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。
Short
Open
清除CMOS跳線
(CLRMOS1)
（請參閱第1頁，編號1）
清除CMOS預設
您可利用CLRMOS1清除CMOS中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待15秒後，請使用跳線帽讓CLRMOS1上的pin2及pin3短路約5秒。不過，請不要在更新BIOS後立即清除CMOS。若您需在更新BIOS後立即清除CMOS，則必須先重新啟動系統，然後於進行清除CMOS動作前關機。請注意，只有在取出CMOS電池時才會清除密碼、日期、時間及使用者預設設定檔。
若您清除CMOS，可能會偵測到機殼開散。請調整BIOS選項「清除狀態」，清除先前機設防護狀態的紀錄。
1.4板載排針及接頭
板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
（請參閱第1頁，編號8）
請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。
PWRBTN（電源開關）：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET（重設開關）：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設開關即可重新啟動電腦。
PLED（系統電源LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此LED會亮起。系統進入S1/S3睡眠狀態時，LED會持續閃爍。系統進入SA睡眠狀態或關機(S5)時，LED會熄滅。
HDLED（硬碟活動LED）：
連接至機殼前面板上的硬碟活動LED。硬碟正在讀取或寫入資料時，LED會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。
機殼防護排針
(7-pin SPK_C11)
（請參閱第1頁，編號10）
機殼防護排針連接至此排針。
| Serial ATA3接頭 (SATA3_1: 請參閱第1頁,編號5) (SATA3_2: 請參閱第1頁,編號6) | SATA3_1 SATA3_2 | 這兩組SATA3接頭皆支援內部儲存裝置的SATA資料纜線,最高可達6.0Gb/s資料傳輸率。 |
| USB 2.0排針 (9-pin USB_2_3) (請參閱第1頁,編號12) (9-pin USB_4_5) (請參閱第1頁,編號11) (9-pin USB_6) (請參閱第1頁,編號13) | USB_PWR P+GND DUMMY 1 GND P+GND USB_PWR | 本主機板上含有三組排針。 |
| USB 3.2 Gen1排針 (19-pin USB3_1_2) (請參閱第1頁,編號7) | InIA P D+ InIA P D- GND InIA P SSTX+ InIA P SSTX+ GND InIA P SSSRX+ InIA P SSSRX+ Vbus InIA P SSSRX+ GND InIA P SSTX+ InIA P SSTX+ GND InIA P D-Id InIA P D-Id | 此主機板上有一個排針。此USB 3.2 Gen1排針皆可支援兩個連接墜。 |
| 前面板音訊排針 (9-pin HD_AUDIO1) (請參閱第1頁,編號17) | GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_L | 本排針適用於連接音訊裝置至前面板音訊。 |
- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing), 但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用 AC^97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D.MIC_RET及OUT_RET僅供HD音訊面板使用。您不需要在AC'97音訊面板上連接。
E.若要啟動前側麥克風，請前往Realtek控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼風扇接頭
(3-pin CHA_FAN1)
（請參閱第1頁，編號9）
請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。
CPU風扇接頭
(3-pinCPU_FAN1)
（請參閱第1頁，編號2）
請將CPU風扇纜線連接至接頭，並比對黑線及接地針腳。
ATX電源接頭
(24-pinATXPWR1)
（請參閱第1頁，編號4）
本主機板配備一組24-pinATX電源接頭。若要使用20-pinATX電源供應器，請插入Pin1及Pin13。
序列連接埠排針
(9-pin COM1)
（請參閱第1頁，編號15）
(9-pin COM2)
（請參閱第1頁，編號16）
此排針支援序列連接埠模組。

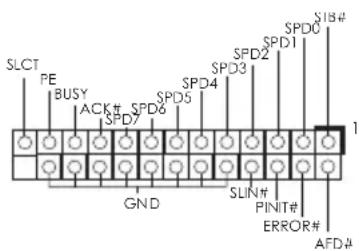

列印連接埠排針
(25-pin LPT1)
（請參閱第1頁，編號14）
這是供列印連接埠纜線使用的介面，可方便印表機裝置連線。
Spesifikasi
| Platform | ·Bentuk dan Ukuran Micro ATX ·Desain Kapasitor Solid |
| CPU | ·Prosesor Intel® Quad-Core J4125 (HINGGA 2,7 GHz) (untuk J4125M) ·Prosesor Intel® Dual-Core J4025 (HINGGA 2,9 GHz) (untuk J4025M) |
| Memori | ·Teknologi Memori DDR4 Dua Saluran ·2 x Slot DIMM DDR4 *DRAM 2 GB per modul tidak didukung. ·Mendukung DDR4 2400/2133 non-ECC, memori tanpa buffer ·Kapasitas maksimum memori systemd: 8GB *Intel® Extreme Memory Profile (XMP) tidak didukung |
| Slot Ekspansi | ·1 x Slot PCI Express 2.0 x16 (PCIE2: x1 mode) ·2 x Slot PCI Express 2.0 x1 ·1 x Soket M.2 (Kunci E), mendukung Intel® CNVi tipe 2230 (WiFi/BT Terintegrasi) |
| Grafis | ·Intel® UHD Graphics 600 terintegrasi: Dilengkapi 12 EU (HINGGA 750 MHz) (untuk J4125M) ·Intel® UHD Graphics 600 terintegrasi: Dilengkapi 12 EU (HINGGA 700MHz) (untuk J4025M) ·DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 ·Dekode Akselerasi HW: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bit, VP9 10 bit ·Enkode Akselerasi HW: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bit ·Tiga pilihan output grafis: D-Sub, DVI-D, dan HDMI ·Mendukung Tiga Monitor ·Mendukung HDMI 2.0 dengan resolusi maksimum tingga 4K x 2K (4096x2160) @ 60Hz ·Mendukung DVI-D dengan resolusi maksimum tingga 1920x1200 @ 60Hz |
| ·Mendukung D-Sub dengan resolusi maksimum tingga 2048x1536 @ 60Hz ·Mendukung Auto Lip Sync, xvYCC, dan HBR (Audio High Bit Rate) dengan Port HDMI 2.0 (memerlukan monitor yang kompatibel dengan HDMI) ·Mendukung HDCP 2.2 dengan port DVI-D dan HDMI 2.0 ·Mendukung pemutaran 1080p Blu-ray (BD) Full HD dengan port DVI-D dan HDMI 2.0 | |
| Audio | ·Audio HD 7.1 CH (Realtek ALC887 Audio Codec) * Untuk menjfigurasi Audio HD 7.1 CH, modul audio panel depan HD harus digunakan dan fitur audio multisaluran harus diaktifkan melalui driver audio. ·Mendukung Perlindungan dari Lonjakan Arus ·ELNA Audio Caps |
| LAN | ·1 x PCIE Gigabit LAN 10/100/1000 Mb/s ·Realtek RTL8111E ·Mendukung Wake-On-LAN ·Mendukung Perlindungan dari Petir/ESD ·Mendukung Ethernet Hemat Energi 802.3az ·Mendukung PXE |
| I/O Panel Belakang | ·1 x Port Mouse PS/2 ·1 x Port Keyboard PS/2 ·1 x Port D-Sub ·1 x Port DVI-D ·1 x Port HDMI ·2 x Port USB 2.0 (Mendukung Perlindungan dari ESD) ·2 x Port USB 3.2 Gen1 (Mendukung Perlindungan dari ESD) ·1 x Port LAN RJ-45 dengan LED (LED ACT/LINK dan LED SPEED) ·Soket Audio HD: Saluran Masuk/Speaker Depan/Mikrofon |
| Penyimpanan | ·2 x Konektor SATA3 6,0 Gb/s, mendukung NCQ, AHCI, dan Hot Plug |
| Konektor | • 1 x Header Port Printer • 2 x Header Port COM • 1 x Intrusi Chassis dan Header Speaker • 1 x Konektor Kipas CPU (3-pin) • 1 x Konektor Kipas Chassis (3-pin) • 1 x Konektor Daya ATX 24 pin • 1 x Konektor Audio Panel Depan • 3 x Header USB 2.0 (Mendukung 5 port USB 2.0) (Mendukung Perlindungan dari ESD) • 1 x Header USB 3.2 Gen1 (Mendukung 2 port USB 3.2 Gen1) (Mendukung Perlindungan dari ESD) |
| Fitur BIOS | • AMI UEFI Legal BIOS dengan dukungan GUI • Mendukung “Plug and Play” • ACPI 5.0 Kompatibel dengan aktivitas pengaktifan • Mendukung jumperfree • Dukungan SMBIOS 3.0 |
| Monitor | • Sensor suhu CPU/Chassis |
| Perangkat | • Takometer Kipas CPU/Chassis |
| Keras | • Kipas Hening CPU/Chassis (Penesuaian otomatis kecepatan kipas berdasarkan suhu CPU) • Kontrol multikepepatan Kipas CPU/Chassis • Deteksi CASE OPEN • Pemantuaan voltase: +12V, +5V, +3,3V, CPU Vcore |
| OS | • Microsoft® Windows® 10 64-bit |
| Sertifikasi | • FCC, CE • Mendukung ErP/EuP (Memerlukan catu daya untuk ErP/EuP) |
