Produkttyp	Mainboard
Marke	ASROCK
Modell	J4125M
Formfaktor	Micro ATX
Integrierter Prozessor	Intel Quad-Core J4125 (bis zu 2,7 GHz)
RAM-Speicher	2 x DDR4, max. 8 GB, 2400/2133 MHz non ECC
Integrierte Grafik	Intel UHD 600 (12 EU, bis zu 750 MHz)
Videoausgänge	D-Sub, DVI-D, HDMI 2.0 (4K@60Hz)
Audio	Realtek ALC887, 7.1 HD-Kanäle
Netzwerk	Gigabit Ethernet Realtek RTL8111E
Speicher	2 x SATA3 6 Gb/s
Erweiterungssteckplätze	1 x PCIe 2.0 x16 (x1), 2 x PCIe 2.0 x1, 1 x M.2 Key E (Wi-Fi/BT)
Rückseitige USB-Anschlüsse	2 x USB 3.2 Gen1, 2 x USB 2.0
PS/2-Anschlüsse	1 Maus, 1 Tastatur
BIOS	UEFI AMI mit grafischer Oberfläche
Stromversorgung	ATX 24-polig
Unterstütztes Betriebssystem	Windows 10 64-Bit
Zertifizierungen	FCC, CE, ErP/EuP Ready

Häufig gestellte Fragen - J4125M ASROCK

Welche Prozessoren sind mit dem Mainboard ASROCK J4125M kompatibel?

Das Mainboard ASROCK J4125M ist mit einem integrierten (fest verlöteten) Intel Quad-Core J4125 Prozessor ausgestattet. Nur dieser Prozessor ist mit diesem Modell kompatibel. Die Version J4025M besitzt einen Intel Dual-Core J4025 Prozessor.

Was ist die maximal unterstützte RAM-Speicherkapazität?

Die maximal unterstützte Speicherkapazität beträgt 8 GB im DDR4-Dual-Channel-Modus mit nicht-ECC, ungepufferten Modulen. 2 GB Module werden nicht unterstützt.

Unterstützt das Mainboard diskrete Grafikkarten?

Ja, es verfügt über einen PCI Express 2.0 x16 Steckplatz (der im x1-Modus arbeitet) für eine diskrete Grafikkarte. Die Leistung ist jedoch aufgrund der x1-Bandbreite eingeschränkt.

Wie setze ich das CMOS auf diesem Mainboard zurück?

Um das CMOS zurückzusetzen, schalten Sie den Computer aus und ziehen Sie das Netzkabel. Warten Sie 15 Sekunden, dann überbrücken Sie die Pins 2 und 3 des Jumper CLRMOS1 für 5 Sekunden. Setzen Sie die Kappe wieder auf und schließen Sie das Netzkabel wieder an.

Welche Videoausgangsanschlüsse sind verfügbar?

Die Videoausgangsanschlüsse sind ein D-Sub, ein DVI-D und ein HDMI 2.0. Das Mainboard unterstützt bis zu drei Monitore gleichzeitig.

Kann ich eine M.2 NVMe SSD installieren?

Nein, der M.2-Steckplatz (Key E) ist nur für ein Intel CNVi Wi-Fi/BT-Modul vorgesehen. Er unterstützt keine NVMe- oder SATA M.2-Laufwerke.

Welche BIOS-Software wird verwendet?

Das BIOS ist ein UEFI AMI mit grafischer Oberfläche, das PnP, ACPI 5.0 und SMBIOS 3.0 unterstützt.

Unterstützt das Mainboard Windows 11?

Offiziell unterstützt es nur Windows 10 64-Bit. Windows 11 ist nicht zertifiziert, könnte aber funktionieren, wenn die Voraussetzungen TPM 2.0 und Secure Boot erfüllt sind (das UEFI-BIOS ermöglicht dies).

Wie schließe ich das Frontpanel des Gehäuses an?

Schließen Sie die Frontpanel-Kabel an den Anschluss PANNEAU1 (9-polig) an. Beachten Sie die Polarität: PWRBTN für den Netzschalter, RESET für Reset, PLED für die Betriebsanzeige und HDLED für die Festplattenaktivität.

Welche Vorsichtsmaßnahmen sind bei der Reinigung zu beachten?

Verwenden Sie ein weiches, trockenes Tuch oder Druckluft. Vermeiden Sie Flüssigkeiten und Chemikalien. Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Berühren Sie die Leiterplatten nicht mit den Fingern.

BEDIENUNGSANLEITUNG J4125M ASROCK

Vielen Dank, dass Sie sich für das J4125M / J4025M von ASRock entschieden haben – ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Websites zur Verfugung gestellt. Sollen Sie technische Hilfe in Bezug auf diesen Motherboard benötigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Listentutstätzer VGA-Karten und Prozessoren auf der ASRock-Websites: ASRock-Websites http://www.asrock.com.

1.1 Lieferumfang

ASRock J4125M / J4025M-Motherboard (Micro-ATX-Formfaktor)
- ASRock J4125M / J4025M-Schnellinstallationsanleitung
ASRock J4125M / J4025M-Support-CD
- 2x Serial-ATA-(SATA) Datenkabel (optional)
- 1 x Schraube für M.2-Sockel (optional)
- 1 × E / A -Blendenabschirmung

1.2 Technische Daten

Plattform	• Micro-ATX-Formfaktor • Feststoffkondensator-Design
Prozessor	• Intel®-Quad-Core-Prosequor J4125 (bis 2,7 GHz) (bei J4125M) • Intel®-Dual-Core-Prosequor J4025 (bis 2,9 GHz) (bei J4025M)
Speicher	• Dualkanal-DDR4-Speichertechnologie • 2 x DDR4-DIMM-Steckplätze * 2 GB DRAM pro Modul werden nicht entwickelt. • Unterstützung ungepufferten DDR4-2400/2133-Non-ECC-Speicher • Systemspeicher, max. Kapazität: 8GB * Intel® Extreme Memory Profile (XMP) wird nicht entwickelt
Erweiterungssteckplatz	• 1 x PCI-Express-2.0-x16-Steckplatz (PCIE2: x1-Modus) • 2 x PCI-Express-2.0-x1-Steckplatz • 1 x M.2-Sockel (Key E), unterstützen Typ 2230 Intel® CNVi (WLAN/BT integriert)
Grafikkarte	• Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis 750MHz) (bei J4125M) • Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis 700MHz) (bei J4025M) • DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2 • HW-Beschleunigungsdekodierung: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 bei Lv. l5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit • HW-Beschleunigungsenkodierung: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 bei Lv. l5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bit • Drei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI • Unterstützung drei Monitore • Unterstützung HDMI 2.0 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 60Hz • Unterstützung DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
	·Unterstützt D-Sub mit maximaler Auflösung von 2048 × 1536 bei 60 Hz ·Unterstützt Auto-Lippensynchronizität, xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 2.0-Port (konformer HDMI-Monitor erforderlich) ·Unterstützt HDCP 2.2 mit DVI-D- und HDMI 2.0-Ports ·Unterstützt Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI 2.0-Ports
Audio	·7.1-Kanal-HD-Audio (Realtek ALC887-Audiocodec) *Zur Konfiguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren. ·Unterstützt Überspannungsschutz ·ELNA-Audiokondensatoren
LAN	·PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s ·Realtek RTL8111E ·Unterstützt Wake-On-LAN ·Unterstützt Schutz gegen Blitzschlag/electrostatice Entladung ·Unterstützt energieeffizientes Ethernet 802.3az ·Unterstützt PXE
Rückblende, E/A	·1 x PS/2-Mausanschluss ·1 x PS/2-Tastaturanschluss ·1 x D-Sub-Port ·1 x DVI-D-Port ·1 x HDMI-Port ·2 x USB-2.0-Ports (unterstützt Schutz gegen elekstrostatice Entladung) ·2 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elekstrostatice Entladung) ·1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) ·HD-Audioanschlüsse: Line-in / Vorderer Laufsprecher / Mikrofon
Speicher	·2 x SATA-III-6,0-Gb/s-Anschlüsse, Unterstützung NCQ, AHCI und Hot-Plugging

Anschluss

1 x Druckerport-Anschlussleiste
2x COM-Anschluss-Stiftleiste
1 x Gehäuseingriff- und Lautsprecher-Stiftleiste
- 1 x CPU-Lüfteranschluss (3-polig)
- 1 x Gehäuselüfteranschluss (3-polig)
1 x 24-poliger ATX-Netzanschluss
1 x Audioanschluss an Frontblende
- 3 x USB 2.0-Stiftleisten (unterstützt 5 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

BIOS-Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung grafischer Benutzerschnittstellen
- Untersitz „Plug-and-Play"
ACPI 5.0-konforme Aufweckereignisse
Jumper-frei
SMBIOS 3.0-Unterstützung

Hardwareüberwachung

CPU-/Gehäusetemperaturerkennung
CPU-/Gehauseluftertachometer
- Lautloser CPU-/Gehäuselüfter (automatische Anpassung der Gehauselüftergeschwindigkeit durch CPU-Temperatur)
CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
- Gehäuse-offen-Erkennung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssystem

• Microsoft® Windows® 10, 64 Bit

Zertif-zierungen

FCC,CE
ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen". Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen" sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CLRMOS1 erhögt Ohnen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schlieben Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen müssen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option „Status loschen" zur Lösung der Aufzeichnung des vorherigen Gehäuseingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 8)

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschlieben der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäues verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihres Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Gehäuseingriffs- und Lautsprecher-Stiftleiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 10)

Bitte verbinden Sie Gehäusee ingriffsvorrichtung und den Gehauselautsprecher mit dieser Stiftleiste.

Serial-ATA-III-Anschlüsse (SATA3_1: siehe S. 1, Nr. 5) (SATA3_2: siehe S. 1, Nr. 6)	SATA3_1 SATA3_2	These beiden SATA-III- Anschlüsse unterstützen
		SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
USB 2.0-Stiftleisten (9-polig, USB_2_3) (siehe S. 1, Nr. 12) (9-polig, USB_4_5) (siehe S. 1, Nr. 11)	USB_PWR P+GND DUMMY 1 P+GND USB_PWR	Es gibt drei Stiftleisten an thisem Motherboard.
(9-polig, USB_6) (siehe S. 1, Nr. 13)
USB 3.2 Gen1-Stiftleiste (19-polig, USB3_1_2) (siehe S. 1, Nr. 7)	IntA_P_D+ IntA_P_D- GND IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_SSRX+ IntA_P_SSRX- Vbus IntA_P_SSTX+ IntA_P_SSTX- GND IntA_P_D+	Es gibt eine Stiftleiste an thisem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei Ports unterstützt.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S.1,Nr.17)

These Stiftleiste dient dem

Anschlieben von Audiogeräten

an der Frontblende.

1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Beiutzung eines AC'97-Audiopanels diesesitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installmenten:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon)\~Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)" an.

Gehäuselüfteranschluss

(3-polig, CHA_FAN1)

(siehe S.1, Nr.9)

Bitte verbinden Sie das

Lüfterkabel mit dem

Lüfteranschluss; der

schwarze Draht gezort zum

Erdungskontakt.

CPU-Lüfteranschluss

(3-polig, CPU_FAN1)

(siehe S.1,Nr.2)

Bitte verbinden Sie das CPU

Lüfterkabel mit dem Anschluss;

der Schwarze Draht gehört zum

Erdungskontakt.

ATX-Netzanschluss

(24-polig,ATXPWR1)

(siehe S.1, Nr.4)

Dieses Motherboard bietet einen

24-poligen ATX-Netzanschluss.

BiteschliebenSieeszur Nut

zung eines 20-poligen ATX

Netzeils entlang Kontakt 1 und

Kontakt 13 an.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S.1, Nr. 15)

(9-polig, COM2)

(siehe S.1,Nr.16)

These Stiftleiste unterstützen ein

Modul für serielle Ports.

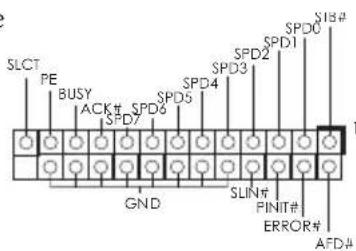

Druckanschluss-Stiftleiste

(25-polig,LPT1)

(siehe S.1,Nr.14)

Thesechnittstelleist fur Druckerkabelvorgesehen undermoglichtbequemes AnschliebenvonDruckern.

1 Introduction
