MODE D'EMPLOI J4125B-ITX ASROCK

Nous vous remercions d'avoir acheté cette carte mère J4125B-ITX / J4025B-ITX, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock J4125B-ITX / J4025B-ITX (facteur de forme Mini-ITX)
• Guide d'installation rapide ASRock J4125B-ITX / J4025B-ITX
  • CD d'assistance ASRock J4125B-ITX / J4025B-ITX
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 1 x panneau de protection E/S

1.2 Spécifications

Plateforme	Facteur de forme Mini-ITXConception à condensateurs solides
Processeur	Processeur Intel° Quad-Core J4125 (jusqu'à 2,7 GHz)(sur J4125B-ITX)Processeur Intel° Dual-Core J4025 (jusqu'à 2,9 GHz)(sur J4025B-ITX)
Mémoire	Technologie mémoire double canal DDR42 x fentes DDR4 SO-DIMM* 2 Go de DRAM par module ne sont pas pris en charge.Prend en charge les mémoires sans tampon non ECC DDR4 2400/2133Capacité max. de la mémoire système : 8Go
Fente d'expansion	1 x Fente PCI Express 2.0 x16 (PCIE1 : mode x2)
Graphiques	Graphiques Intel® UHD 600 intégrés : 12 UE intégrées (Jusqu'à 750 MHz) (sur J4125B-ITX)Graphiques Intel® UHD 600 intégrés : 12 UE intégrées (Jusqu'à 700MHz) (sur J4025B-ITX)DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2Décodage d'accélération matérielle : HEVC (H.265) 8 bits, HEVC (H.265)10 bits, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bits, VP9 10 bitsEncodage d'accélération matérielle : HEVC (H.265) 8 bits, HEVC (H.265)10 bits, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bitsDouble sortie graphique :Prend en charge les ports HDMI et D-Sub via contrôleurs d'affichage indépendantsPrend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 30HzPrend en charge le mode D-Sub avec une résolution maximale de 2048x1536 @ 60 HzPrend en charge les technologies Auto Lip Sync, xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)
	• Prend en charge HDCP 2.2 via port HDMI• Prend en charge la lecture Blu-ray (BD) Full HD 1080p via port HDMI
Audio	• Audio 7.1 CH HD (Codec audio Realtek ALC887/897)*Pour configurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction audio multicanal via le pilote audio.• Prend en charge la protection contre les surtensions• Capuchons ELNA Audio
Réseau	• PCIE x1 Gigabit LAN 10/100/1000 Mo/s• Realtek RTL8111H• Prend en charge la fonction Wake-On-LAN• Prend en charge la protection contre la foudre/les décharges électrostatiques• Prend en charge la fonction d’économie d’énergie Ethernet 802.3az• Prend en charge PXE
Connectique du panneau arrière	• 1 x port souris/clavier PS/2• 1 x port parallèle (prise en charge ECP/EPP)• 1 x port série COM1• 1 x port D-Sub• 1 x port HDMI• 1 x port USB 2.0 (Protection contre les décharges électrostatiques)• 3 x ports USB 3.2 Gen1 (Protection contre les décharges électrostatiques)• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)• Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone
Stockage	• 2 x connecteurs SATA3 6,0 Gb/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »
Connecteur	• 1 x embase pour port COM• 1 x prise DEL d’alimentation et emplacement sur châssis• 1 x connecteur pour ventilateur de CPU (3 broches)• 1 x connecteur pour ventilateur de châssis (3 broches)• 1 x connecteur d’alimentation ATX 24 broches• 1 x connecteur audio panneau frontal
	2 x embases USB 2.0 (4 ports USB 2.0 pris en charge)(Protection contre les décharges électrostatiques)1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)* USB3_1_2 partagé avec USB2_3.
Caractéris-tiques du BIOS	BIOS UEFI AMI avec prise en charge d'interface graphiquePrend en charge la fonction « Plug and Play »Compatible ACPI 5.0 Wake Up EventsPrend en charge la configuration JumpfreeCompatible SMBIOS 3.0
Surveillance du matériel	Détection de la température du processeur/châssisTachéomètre ventilateur processeur/châssisVentilateur silencieux processeur/châssis (réglage automatique de la vitesse du ventilateur du châssis d'après la température du processeur)Contrôle simultané des vitesses des ventilateurs processeur/châssisDétection CHÂSSIS OUVERTSurveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore
Système d'exploitation	Microsoft® Windows® 10 64 bits
Certifications	FCC, CEErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

*Le capuchon de cavalier n'est pas fourni.

Cavalier Clear CMOS

(CLRMOS1)

(voir p.1, No. 5)

Cavalier (jumper) à 2 broches

Court-circuité : Fonction Clear CMOS

Ouvert : Par défaut

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Deux façons vous permettent d'effacer et de réinitialiser les paramètres système à la configuration par défaut. Veuillez éteindre l'ordinateur et débrancher le cordon d'alimentation, vous pouvez ensuite court-circuiter les points de soudure sur CLRMOS1 à l'aide d'un objet métallique, par exemple un trombone, pendant 3 secondes ; ou vous pouvez utiliser un capuchon de cavalier pour court-circuiter la broche sur CLRMOS1 pendant 3 secondes. N'oubliez pas de retirer le trombone ou le capuchon de cavalier une fois les données CMOS effacées.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU1 à 9 broches) (voir p.1, No. 3)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et emplacement sur châssis

(SPK_CI1 à 7 broches)

(voir p.1, No. 4)

l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

(SATA3_1:

voir p.1, No. 12)

(SATA3_2:

voir p.1, No. 13)

SATA3_2 SATA3_1

Ces deux connecteurs SATA3 prennent en charge les câbles de données SATA pour les périphériques internes de stockage avec des taux de transfert de données allant jusqu'à 6.0 Go/s.

Embases USB 2.0

(USB2_3 à 9 broches)

(voir p.1, No. 11)

(USB4_5 à 9 broches)

(voir p.1, No. 9)

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

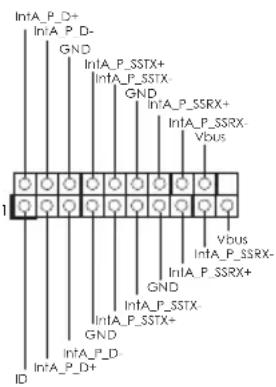

Embase USB 3.2 Gen1

(USB3_1_2 19 broches)

(voir p.1, No. 10)

Cette carte mère comprend un connecteur. Cette embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9

broches)

(voir p.1, No. 14)

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.

B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.

C. branchez la mise à terre (GND) sur mise à terre (GND).

D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.

E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteur du ventilateur du châssis (CHA_FAN1 à 3 broches) (voir p.1, No. 6)

Veuillez brancher les câbles du ventilateur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur du ventilateur du processeur (CPU_FAN1 à 3 broches) (voir p.1, No. 1)

Veuillez brancher le câble du ventilateur du processeur sur le connecteur du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 2)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branches sur la Broche 1 et la Broche 13.

Embase pour port série (COM2 à 9 broches) (voir p.1, No. 8)

Cette embase COM2 prend en charge un module de port série.
