BEDIENUNGSANLEITUNG J4125B-ITX ASROCK
Vielen Dank für den Kauf unseres ASRock J4125B-ITX / J4025B-ITX, eines zuverlässigen Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.
1.1 Lieferumfang
- ASRock J4125B-ITX / J4025B-ITX – Motherboard (Mini-ITX-Formfaktor)
- ASRock J4125B-ITX / J4025B-ITX – Schnellinstallationsanleitung
• ASRock J4125B-ITX / J4025B-ITX – Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 1 x E/A-Blendenabschirmung
1.2 Technische Daten
| Plattform | Mini-ITX-FormfaktorFeststoffkondensator-Design |
| Prozessor | Intel®-Quad-Core-Prouessor J4125 (bis 2,7 GHz)(bei J4125B-ITX)Intel®-Dual-Core-Prouessor J4025 (bis 2,9 GHz)(bei J4025B-ITX) |
| Speicher | Dualkanal-DDR4-Speichertechnologie2 x DDR4-SO-DIMM-Steckplätze* 2 GB DRAM pro Modul werden nicht unterstützt.Unterstützt ungepufferten DDR4-2400/2133-Non-ECC-SpeicherSystemspeicher, max. Kapazität: 8GB |
| Erweiterungssteckplatz | 1 x PCI-Express-2.0-x16-Steckplatz (PCIE1: x2-Modus) |
| Grafikkarte | Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis 750MHz) (bei J4125B-ITX)Integrierte Intel® UHD Graphics 600: 12 EUs im Inneren (bis 700MHz) (bei J4025B-ITX)DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2HW-Beschleunigungsdekodierung: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 bei Lv. l5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bitHW-Beschleunigungsenkodierung: HEVC (H.265) 8 bit, HEVC (H.265) 10 bit, H.264 bei Lv. l5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bitDualer Grafikkartenausgang Unterstützt D-Sub- und HDMI-Ports durch unabhängige Monitor-ControllerUnterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096x2160) bei 30HzUnterstützt D-Sub mit maximaler Auflösung von 2048 × 1536 bei 60 HzUnterstützt Auto-Lippensynchronizität, xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich) |
| • Unterstützt HDCP 2.2 mit HDMI-Port• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit HDMI-Port | |
| Audio | • 7.1-Kanal-HD-Audio (Realtek ALC887/897-Audiocodec)* Zur Kon guration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.• Unterstützt Überspannungsschutz• ELNA-Audiokondensatoren |
| LAN | • PCIE-x1-Gigabit-LAN 10/100/1000 Mb/s• Realtek RTL8111H• Unterstützt Wake-On-LAN• Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung• Unterstützt energiee zientes Ethernet 802.3az• Unterstützt PXE |
| Rückblende, E/A | • 1 x PS/2-Maus-/Tastaturanschluss• 1 x parallele Schnittstelle (ECP/EPP-Unterstützung)• 1 x Serieller Port COM1• 1 x D-Sub-Port• 1 x HDMI-Port• 1 x USB-2.0-Port (unterstützt Schutz gegen elektrostatische Entladung)• 3 x USB-3.2-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)• HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon |
| Speicher | • 2 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging |
| Anschluss | • 1 x COM-Anschluss-Sti leiste• 1 x Gehäuseeingri - und Lautsprecher-Sti leiste• 1 x CPU-Lü eranschluss (3-polig)• 1 x Gehäuselü eranschluss (3-polig)• 1 x 24-poliger ATX-Netzanschluss• 1 x Audioanschluss an Frontblende2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports)(unterstützt Schutz gegen elektrostatische Entladung)1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)* USB3_1_2 mit USB2_3 geteilt. |
| BIOS-Funktion | AMI-UEFI-Legal-BIOS mit Unterstützung grafischer BenutzerschnittstellenUnterstützt „Plug-and-Play“ACPI 5.0-konforme AufweckereignisseJumper-freiSMBIOS 3.0-Unterstützung |
| Hardwareüberwachung | CPU-/GehäusetemperaturerkennungCPU-/GehäuselüftertachometerLautloser CPU-/Gehäuselüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur)CPU-/Gehäuselüfter-MehrfachgeschwindigkeitssteuerungGehäuse-offen-ErkennungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore |
| Betriebssystem | Microsoft® Windows® 10, 64 Bit |
| Zertifizierungen | FCC, CEErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) |
* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com
1.3 Jumpereinstellung
Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.
Short
Open
*Eine Jumper-Kappe wird nicht bereitgestellt.
CMOS-löschen-Jumper (CLRMOS1)
(siehe S. 1, Nr. 5)
2-poliger Jumper
Kurzgeschlossen: CMOS löschen Offen: Standard
CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Die Daten im CMOS beinhaltet Systemeinrichtungsinformationen, wie Systemkennwort, Datum, Zeit und Systemeinrichtungsparameter. Es gibt zwei Möglichkeiten zur Löschung und Rücksetzung der Systemparameter auf die Standardeinrichtung. Bitte schalten Sie den Computer aus und ziehen Sie das Netzkabel, anschließend können Sie entweder die Lötpunkte an CLRMOS1 mit einem Metallteil, wie einer Büroklammer, 3 Sekunden lang kurzschließen oder eine Jumper-Kappe zum 3-sekündigen Kurzschließen des Kontakts an CLRMOS1 verwenden. Bitte denken Sie daran, die Büroklammer oder Jumper-Kappe nach der CMOS-Löschung zu entfernen.
Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.
1.4 Integrierte Stiftleisten und Anschlüsse
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 3)
Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
Gehäuseeingriffs- und Lautsprecher-Stiftleiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 4)
Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste.
Serial-ATA-III-
Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 12)
(SATA3_2:
siehe S. 1, Nr. 13)
SATA3_2 SATA3_1
Diese beiden SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für interne
Speichergeräte mit einer Datenü bertragungsgeschwindigkeit bis 6,0 Gb/s.
USB 2.0-Stiftleisten
(9-polig, USB2_3)
(siehe S. 1, Nr. 11)
(9-polig, USB4_5)
(siehe S. 1, Nr. 9)
Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

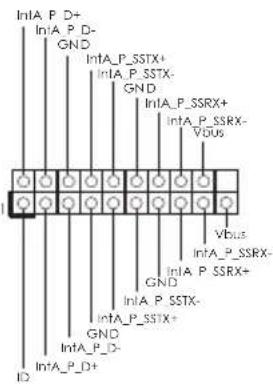

USB 3.2 Gen1-Stiftleiste
(19-polig, USB3_1_2)
(siehe S. 1, Nr. 10)
Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2- Gen1-Stiftleiste kann zwei Ports unterstützen.
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 14)
Diese Stiftleiste dient dem
Anschließen von Audiogeräten an der Frontblende.
- High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
- Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostifleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.
Gehäuselüfteranschluss (3-polig, CHA_FAN1) (siehe S. 1, Nr. 6)
Bitte verbinden Sie das Lüfterkabel mit dem Lüfteranschluss; der schwarze Draht gehört zum Erdungskontakt.
CPU-Lüfteranschluss (3-polig, CPU_FAN1) (siehe S. 1, Nr. 1)
Bitte verbinden Sie das CPU-Lüfterkabel mit dem Anschluss; der schwarze Draht gehört zum Erdungskontakt.
ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 2)
Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
Serieller-Port-Stiftleiste
(9-polig, COM2)
(siehe S. 1, Nr. 8)
Diese COM2-Stiftleiste unterstützt ein Modul für serielle Ports.
