ASRock J4125B-ITX / J4025B-ITX 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock J4125B-ITX / J4025B-ITX 마더보드 (Mini-ITX 품팩터)
• ASRock J4125B-ITX / J4025B-ITX 간편 설치 안내서
• ASRock J4125B-ITX / J4025B-ITX 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)
  • I/O 패널 실드 1 개

1.2 규격

플랫폼	Mini-ITX 품 팩터슬리드 콘덴서 구조
CPU	Intel® Quad-Core 프로세서 J4125( 최대 2.7 GHz)(J4125B-ITX 용 )Intel® Dual-Core 프로세서 J4025 ( 최대 2.9 GHz)(J4025B-ITX 용 )
메모리	듀얼 채널 DDR4 메모리 기술DDR4 SO-DIMM 슬롯 2 개* 모듈당 2GB DRAM 은 지원되지 않습니다 .DDR4 2400/2133 비 ECC, 비버퍼링 메모리 지원시스템 메모리 최대 용량 : 8GB
확장 슬롯	PCI Express 2.0 x16 슬롯 1 개 (PCIE1: x2 모드 )
그래픽	통합형 Intel® UHD Graphics 600: 12 EU 내부 ( 최대 750MHz)(J4125B-ITX 용 )통합형 Intel® UHD Graphics 600: 12 EU 내부 ( 최대 700MHz)(J4025B-ITX 용 )DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2HW 가속 디코드: HEVC (H.265) 8 비트 , HEVC (H.265)10 비트 ,H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 비트 , VP9 10비트HW 가속 인코드: HEVC (H.265) 8 비트 , HEVC (H.265)10 비트 ,H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 비트이중 그래픽 출력 : 독립적 디스플레이 컨트롤러로 D-Sub및 HDMI 포트 지원HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)D-Sub 지원 ( 최대 해상도 2048x1536 @ 60Hz)Auto Lip Sync, xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요 )

• HDMI 포트를 이용한 HDCP 2.2 지원
• HDMI 포트를 이용한 Full HD 1080p 블루레이 (BD) 재생 지원

오디오

- 7.1 CH HD 오디오 (Realtek ALC887/897 오디오 코덱)

*7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화해야 합니다.

• 서비 보호 지원
• ELNA 오디오Cab

LAN

• PCIE 1 개, Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111H
- Wake-On-LAN 지원
-번개/ESD보호지원
- 절전형 이더넷 802.3az 지원
- PXE 지원

후면 패널 I/O

PS/2 마우스 / 키보드 포트 1 개
•병렬 포트 1 개 (ECP/EPP 지원)
- 직렬 포트 1 개 COM1
• D-Sub 포트 1 개
- HDMI 포트 1 개
- USB 2.0 포트 1 개 (ESD 보호 지원)
- USB 3.2 Gen1 포트 3 개 (ESD 보호 지원)
- LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)
- HD 오디오 책:라인 입력/전면 스피커/마이크

저장 장치

- SATA3 6.0 Gb/s 커넥터 2 개, NCQ, AHCI 및 핫 플러그 지원

커넥터

• COM 포트 헤더 1 개
-새시침입 및 스피커 헤더 1 개
- CPU 팬 커넥터 (3 핀) 1 개
-새시 팬 커넥터 (3 핀) 1 개
• 24 핀 ATX 전원 커넥터 1 개
- 전면 패널 오디오 커넥터 1 개

	• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원) (ESD 보호 지원)• USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원) (ESD 보호 지원)* USB3_1_2 는 USB2_3 과 공유합니다 .
BIOS 기능	• GUI 지원을 제공하는 AMI UEFI 적합형 BIOS• 플러그 앤드 플레이 지원• ACPI 5.0 준수 웨이크 업 이벤트• 점퍼 프리 지원• SMBIOS 3.0 지원
하드웨어모니터	• CPU/ 새시 온도 감지• CPU/ 새시 팬 타코미터• CPU/ 새시 저소음 팬 (CPU 온도에 의한 새시 팬 속도 자동 조절 )• CPU/ 새시 팬 다종 속도 조절• 케이스 열림 감지• 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore
OS	• Microsoft® Windows® 10 64- 비트
인증	• FCC, CE• ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 )

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오:http://www.asrock.com

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선”됩니다.

Short

Open

*점퍼 캡은 제공되지 않습니다.

Clear CMOS 점퍼

(CLRMOS1)

(1페이지,5번항목참조)

2 핀 점퍼

단락:Clear CMOS

단선:기본값

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. CMOS 에 저장된 데이터에는 시스템 암호, 날짜, 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하는 방법에는 두 가지가 있습니다. 컴퓨터를 끄고 전원 코드를 뽑은 후 예를 들어 페이지 클립과 같은 금속 물질을 사용하여 CLRMOS1 의 용접부를 3 초 동안 단락시키거나, 점퍼 캡을 사용하여 CLRMOS1 의 핀을 3 초 동안 단락시키십시오. CMOS 를 지운 후 반드시 페이퍼 클립 또는 점퍼 캡을 제거하십시오.

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status (상태 지우기)"를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 싹우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 싹우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 핀 PANEL1)

(1페이지,3번항목참조)

새시의 전원 스위치,리셋스위치,시스템 상태 표시등을 아래의 핀 할당에 따라이 헤더에 연결합니다.케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 끼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

새시 침입 및 스피커 헤더 (7 핀 SPK_CI1)

(1페이지,4번항목참조)

새시 침입 및 새시 스피커를 이 헤더에 연결하십시오.

시리얼 ATA3 커넥터

(SATA3_1:

1페이지,12번항목참조)

(SATA3_2:

1페이지,13번항목참조)

SATA3_2 SATA3_1

이들 두 개의 SATA3 커넥터

는 최대 6.0 Gb/s 데이터 전송

속도를 제공하는 내부 저장

장치용 SATA 데이터 케이블

을 지원합니다.

USB 2.0 헤더

(9 핀 USB2_3)

(1 페이지, 11 번 항목 참조)

(9 핀 USB4_5)

(1페이지,9번항목참조)

이 마더보드에는 헤더 두 개

가 있습니다.각 USB 2.0 헤

더는 포트 두 개를 지원할 수 있습니다.

USB 3.2 Gen1 헤더

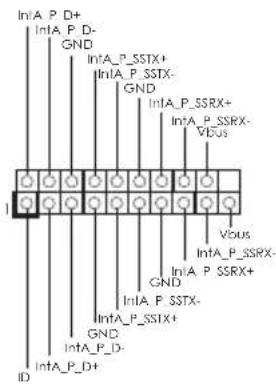

(19 핀 USB3_1_2)

(1 페이지, 10 번 항목 참조)

이 마더보드에는 하나의 헤 더가 있습니다.이 USB 3.2

Gen1 헤더는 포트 2 개를 지원할 수 있습니다.

전면 패널 오디오 헤더

(9 핀 HD_AUDIO1)

(1 페이지, 14 번 항목 참조)

이 헤더는 오디오 장치를 전

면 오디오패널에 연결하는데 사용됩니다.

1. 고음질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와이 어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오:
   A.Mic_IN(MIC)를MIC2_L에연결합니다.
   B. Audio_R (RIN)을 OUT2_R에 연결하고 Audio_L (LIN)을 OUT2_L에 연결합니다.
   C.접지(GND)를접지(GND)에연결합니다.
   D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
   E.전면 마이크를 활성화하려면 Realtek 제어판에서 "FrontMic" 탐으로 가서
   "Recording Volume( 녹음 몰륨 )"을 조정합니다.

새시 팬 커넥터

(3 핀 CHA_FAN1)

(1페이지,6번항목참조)

팬 케이블을 팬 커넥터에 연결하고 검은색 와이어를 접지핀에 연결하십시오.

CPU 팬 커넥터

(3 핀 CPU_FAN1)

(1페이지,1번항목참조)

CPU 팬 케이블을 커넥터에 연결하고 검은색 와이어를 접지 핀에 연결하십시오.

ATX 전원 커넥터

(24 핀 ATXPWR1)

(1페이지,2번항목참조)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다. 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 13을 따라 연결하십시오.

시리얼 포트 헤더

(9 핀 COM2)

(1페이지,8번항목참조)

이 COM2 헤더는 시리얼 포트 모듈을 지원합니다.
