MANUAL DE USUARIO J4125B-ITX ASROCK

Gracias por comprar la placa base ASRock J4125B-ITX / J4025B-ITX, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock J4125B-ITX / J4025B-ITX (factor de forma Mini-ITX)
• Guía de instalación rápida de ASRock J4125B-ITX / J4025B-ITX
  • CD de soporte de ASRock J4125B-ITX / J4025B-ITX
  • 2 x Cables de datos Serie ATA (SATA) (Opcional)
  • 1 x escudo panel I/O

1.2 Especificaciones

Plataforma	• Factor de forma Mini-ITX• Diseño de condensador sólido
CPU	• Procesador de cuatro núcleos Intel® J4125 (hasta 2,7 GHz) (para J4125B-ITX)• Procesador de doble núcleo Intel® J4025 (hasta 2,9 GHz) (para J4025B-ITX)
Memoria	• Tecnología de memoria DDR4 de doble canal• 2 x Ranuras DIMM SO DDR4* 2GB DRAM por módulo no es compatible.• Admite memoria DDR4 2400/2133 no ECC, sin búfer• Capacidad máxima de memoria del sistema: 8GB
Ranura de expansión	• 1 x Ranura PCI Express 2.0 x16 (modo PCIE1: x2)
Gráficos	• Gráficos 600 UHD Intel® integrados: 12 EUs interior (Hasta 750MHz) (para el J4125B-ITX)• Gráficos 600 UHD Intel® integrados: 12 EUs interior (Hasta 700MHz) (para el J4025B-ITX)• DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2• Decodificación de aceleración de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8 bit, VP9 10 bit• Decodificación de aceleración HW: HEVC (H.265) de 8 bits, HEVC (H.265) de 10 bits, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 de 8 bits• Salida gráfica dual:compatible con puertos D-Sub y HDMI mediante controladores de pantalla independientes• Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 30Hz• Admite D-Sub con una resolución máxima de 2048x1536 @ 60 Hz• Admite sincronización automática entre audio y vídeo, xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)Admite HDCP 2.2 con puerto HDMICompatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto HDMI
Audio	7.1 Audio CH HD (Códec de audio Realtek ALC887/897)* Para configurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.Admite protección contra sobretensionesTapas de audio ELNA
LAN	PCIE x1 Gigabit LAN 10/100/1000 Mb/sRealtek RTL8111HAdmite la función Reactivación de LANAdmite protección contra rayos y descargas electrostáticas (ESD)Admite Ethernet 802.3az de eficiencia energéticaAdmite PXE
E/S en panel posterior	1 x Puerto de ratón/teclado PS/21 x Puerto paralelo (compatibilidad con ECP/EPP)1 x Puerto serie: COM11 x puerto D-Sub1 x puerto HDMI1 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)3 x Puertos USB 3.2 Gen1 (admite protección contra descargas electrostáticas)1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono
Almacenamiento	2 x conectores SATA3 de 6,0 Gb/s, compatibles con las funciones NCQ, AHCI y Conexión en caliente
Conector	1 x Base de conexiones de puerto COM1 x Cabezal de intrusión de chasis y de altavoces1 x Conector para ventilador de la CPU (3 contactos)1 x Conector para ventilador del chasis (3 contactos)1 x Conector de alimentación ATX de 24 contactos1 x Conector de audio en el panel frontal
	2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0).Admite protección contra descargas electrostáticas.1 x base de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2 Gen1). Admite protección contra descargas electrostáticas.* USB3_1_2 se comparte con USB2_3.
Función de la BIOS	BIOS legal UEFI AMI compatible con interfaz gráfica de usuarioCompatible con “Plug and Play”Eventos de reactivación compatibles con ACPI 5.0Compatible con Jumper FREEAdmite SMBIOS 3.0
Monitor de hardware	Método de sensor de temperatura de la CPU/ChasisTacómetro del ventilador de la CPU/ChasisCPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)Control multivelocidad del ventilador de la CPU/ChasisDetección de CARCASA ABIERTASupervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU
SO	Microsoft® Windows® 10 64 bits
Certifica-ciones	FCC y CEPreparado para ErP/EuP (se necesita una fuente de aliment-ación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

* La tapa para usar como puente no se proporciona.

Puente de borrado de CMOS (CLRMOS1)

(consulte la pág.1, N° 5)

Puente de 2 contactos

Corto: Borrado de CMOS

Abierto: Predeterminado

CLRMOS1 le permite borrar los datos del CMOS. Los datos del CMOS incluyen información de instalación del sistema como, por ejemplo, la contraseña, la fecha y la hora del sistema y los parámetros de instalación del sistema. Hay dos formas de borrar y restablecer los parámetros del sistema a la configuración predeterminada. Apague el PC y desenchufe el cable de alimentación, luego puede producir un cortocircuito en los puntos de soldadura en CLRMOS1 utilizando material metálico, por ejemplo, un clip para papel durante 3 segundos; o puede usar una tapa como puente para crear un cortocircuito en el pin en CLRMOS1 durante 3 segundos. Recuerde quitar el clip para papel o la tapa puente después de borrar el CMOS.

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema

(PANEL1 de 9 contactos) (consulte la pág.1, N° 3)

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los contactos como se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

Cabezal de intrusión de chasis y de altavoces

(SPK_CI1 de 7 contactos)

(consulte la pág.1, N° 4)

Conecte la intrusión de chasis y el altavoz del chasis a este cabezal.

Conectores Serie ATA3 (SATA3_1: consulte la pág.1, N° 12) (SATA3_2: consulte la pág.1, N° 13)

Estos dos conectores SATA3 admiten cables de datos SATA para dispositivos de almacenamiento internos con una tasa de transferencia de datos de hasta 6,0 Gb/s.

Cabezales USB 2.0 (USB2_3 de 9 contactos) (consulte la pág.1, N° 11) (USB4_5 de 9 contactos) (consulte la pág.1, N° 9)

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

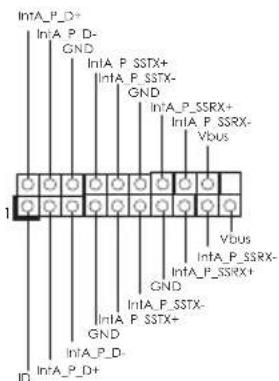

Cabezal USB 3.2 Gen1 (USB3_1_2 de 19 contactos) (consulte la pág.1, N° 10)

Esta placa base tiene otra base de conexiones. Esta base de conexiones USB 3.2 Gen1 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág.1, N° 14)

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conector del ventilador del chasis

(CHA_FAN1 de 3 contactos)

(consulte la pág.1, N° 6)

Conecte el cable del ventilador al conector del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conector del ventilador de la CPU

(CPU_FAN1 de 3 contactos) (consulte la pág.1, N° 1)

Conecte el cable del ventilador de la CPU al conector y haga co-incidir el cable negro con el pin de tierra.

Conector de alimentación ATX

(ATXPWR1 de 24 contactos) (consulte la pág.1, N° 2)

Esta placa base contiene un conector de alimentación ATX de 24 contactos. Para utilizar una toma de alimentación ATX de 20 contactos, conéctela en los contactos del 1 al 13.

Cabezal de puerto serie (COM2 de 9 contactos) (consulte la pág.1, N° 8)

Este cabezal COM2 admite un módulo de puerto serie.
