MANUALE UTENTE J4125B-ITX ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock J4125B-ITX / J4025B-ITX, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock J4125B-ITX / J4025B-ITX (Form Factor Mini-ITX)
  • Guida all'installazione rapida di ASRock J4125B-ITX / J4025B-ITX
  • CD di supporto ASRock J4125B-ITX / J4025B-ITX
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma

• Fattore di forma Mini-ITX
- Design condensatore solido

CPU

• Processore Intel® Quad-Core J4125 (fino a 2,7 GHz) (per J4125B-ITX)
• Processore Intel® Dual-Core J4025 (fino a 2,9 GHz) (per J4025B-ITX)

Memoria

- Tecnologia memoria DDR4 Dual Channel

• 2 x Alloggi DDR4 SO-DIMM

* Non sono supportati 2GB DRAM per modulo.

• Supporto di memoria DDR4 2400/2133 non-ECC, un-buffered
- Capacità max. della memoria di sistema: 8GB

Alloggio d'espansione

• 1 x PCI Express 2.0 x16 slot (PCIE1 : modalità x2)

Grafica

• Intel® UHD Graphics 600 integrata: 12 EU inside (fino a 750MHz) (per J4125B-ITX)
• Intel® UHD Graphics 600 integrata: 12 EU inside (fino a 700MHz) (per J4025B-ITX)
  • DDX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2
• Decodifca accelerazione HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit
• Codifca accelerazione HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit
• Doppia uscita grafica:Supporto di porte D-Sub e HDMI tramite controller display indipendenti
• Supporta HDMI con risoluzione massima fino a 4K x 2K (4096x2160) a 30Hz
• Supporta D-Sub con una risoluzione max. fino a 2048x1536 a 60 Hz
• Supporto delle funzioni Auto Lip Sync, xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

	Supporta HDCP 2.2 con porta HDMISupporto di riproduzione Full HD 1080p Blu-ray (BD) con la porta HDMI
Audio	Audio HD 7.1 CH (codec audio Realtek ALC887/897)* Per configurare l’audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.Supporta protezione da sovratensioneCappucci audio ELNA
LAN	1 x PCIE LAN Gigabit 10/100/1000 Mb/sRealtek RTL8111HSupporto WOL (Wake-On-LAN)Supporta protezione da fulmini/scariche elettrostaticheSupporto Energy Efficient Ethernet 802.3azSupporto PXE
I/O pannello posteriore	1 x porta mouse/tastiera PS/21 x Porta parallela (supporto ECP/EPP)1 x porta seriale: COM11 x porta D-Sub1 x porta HDMI1 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)3 x porte USB 3.2 Gen1 (supporto protezione da scariche elettrostatiche)1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)Connettori audio HD: Ingresso linea / altoparlante frontale / microfono
Archiviazione	2 x connettori SATA3 6,0 Gb/s supportano NCQ, AHCI e Hot Plug
Connettore	1 x connettore porta COM1 x collegamento altoparlante e intrusione telaio1 x connettore ventola CPU (3-pin)1 x connettore ventola telaio (3-pin)1 x connettore alimentazione ATX 24 pin1 x connettore audio pannello frontale

• 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
• 1 x connettore USB 3.2 Gen1 (supporto di 2 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)
  * USB3_1_2 condiviso con USB2_3.

Funzionalità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto
• Supporta "Plug and Play"
• Eventi di riattivazione conformi a ACPI 5.0
• Supporta jumperfree
• Supporto di SMBIOS 3.0

Hardware Monitor

• Rilevamento temperatura CPU/telaio
• Tachimetro ventola CPU/telaio
- Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)
- Ventola CPU/telaio con controllo di varie velocità
• Rilevamento CASE OPEN
• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

• Microsoft® Windows® 10 64 bit

Certificazioni

• FCC, CE
• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

*Il cappuccio jumper non è fornito in dotazione.

Jumper per azzerare la CMOS (CLRMOS1)

(vedere pag. 1, n. 5)

Jumper a 2 pin

Cortocircuitato: Azzerare la CMOS

Aperto: Predefinito

CLRMOS1 permette si azzerare i dati nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione del sistema quali password del sistema, data, ora e parametri di impostazione del sistema. Ci sono dume modi per cancellare e ripristinare i parametri di sistema sulle impostazioni predefinite. Spegnere il computer e scollegare il cavo d'alimentazione, quindi cortocircuitare per 3 secondi i punti di saldatura su CLRMOS1 utilizzando un materiale metallico, una graffetta ad esempio; oppure utilizzare un cappuccio jumper per cortocircuitare per 3 secondi il pin su CLRMOS1. Ricordarsi di rimuovere il cappuccio jumper dopo avere camcellato la CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 3)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Collegamento altoparlante e intrusione telaio

(SPK_CI1 a 7 pin)

(vedere pag. 1, n. 4)

Collegare l'intrusione telaio e l'altoparlante a questo collega-a questo collegamento.

Connettori Serial ATA3

(SATA3_1:

vedere pag.1, n. 12)

(SATA3_2:

vedere pag.1, n. 13)

SATA3_2 SATA3_1

Questi due connettori SATA3 supportano i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Header USB 2.0

(USB2_3 a 9 pin)

(vedere pag. 1, n. 11)

(USB4_5 a 9 pin)

(vedere pag. 1, n. 9)

Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte.

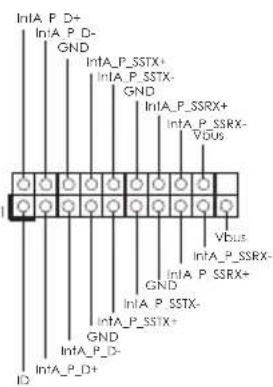

Header USB 3.2 Gen1

(USB3_1_2 a 19 pin)

(vedere pag. 1, n. 10)

Su questa scheda madre c'è un connettore. Questa basetta USB 3.2 Gen1 può supportare due porte.

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 14)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:
   A. Collegare Mic_IN (MIC) a MIC2_L.
   B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
   C. Collegare Ground (GND) a Ground (GND).
   D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
   E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettore della ventola dello chassis (CHA_FAN1 a 3 pin) (vedere pag. 1, n. 6)

Collegare il cavo della ventola al connettore della ventola e far corrispondere il filo nero al pin di terra.

Connettore ventola CPU (CPU_FAN1 a 3 pin) (vedere pag. 1, n. 1)

Collegare il cavo della ventola CPU al connettore e far cor- rispondere il filo nero al pin di terra.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Header porta seriale (COM2 a 9 pin) (vedere pag. 1, n. 8)

Questo header COM2 supporta un modulo di porta seriale.
