MANUAL DE UTILIZADOR J4125B-ITX ASROCK

Obrigado por adquirir a placa mãe ASRock J4125B-ITX / J4025B-ITX, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

• Placa Mãe ASRock J4125B-ITX / J4025B-ITX (Fator de Forma Mini-ITX)
  • Guia de Instalação Rápida da ASRock J4125B-ITX / J4025B-ITX
  • CD de Suporte da ASRock J4125B-ITX / J4025B-ITX
  • 2 x Cabos de dados Serial ATA (SATA) (Opcional)
  • 1 x Painel de E/S

1.2 Especificações

Plataforma	• Formato Mini-ITX• Design de condensador sólido
CPU	• Processador Intel® Quad-Core J4125 (até 2,7 GHz)(para J4125B-ITX)• Processador Intel® Dual-Core J4025 (até 2,9 GHz)(para J4025B-ITX)
Memória	• Tecnologia de memória DDR4 de dois canais• 2 x Slots DDR4 SO-DIMM* 2GB de DRAM por módulo não é suportado.• Suporta memória DDR4 2400/2133, não ECC, sem memória intermédia• Capacidade máxima da memória do sistema: 8GB
Slot de expansão	• 1 x PCI Express 2.0 x16 Slot (PCIE1: x2 modo)
Gráficos	• Gráficos Integrados Intel® UHD 600: 12 EUs interno (Até 750MHz) (para J4125B-ITX)• Gráficos Integrados Intel® UHD 600: 12 EUs interno (Até 700MHz) (para J4025B-ITX)• DX12, OpenGL 4.4, OGL ES 3.1, OpenCL 1.2• Decodificação de Aceleração de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit, VP9 10 bit• Decodificação de Aceleração de HW: HEVC (H.265) 8 bit, HEVC (H.265)10 bit, H.264 @ Lvl5.2 (AVC), JPEG/MJPEG, VP8, VP9 8bit• Saída gráfica dupla:Suporta portas D-Sub e HDMI por controladores de vídeo independentes• Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 30Hz• Suporta D-Sub com resolução máxima de até 2048x1536 @ 60Hz• Suporta Auto sincronização labial, xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)• Suporta HDCP 2.2 com Porta HDMI• Suporta reprodução Full HD 1080p Blu-ray (BD) com Porta HDMI
Áudio	• Áudio 7.1 CH HD com proteção de conteúdo (Codec de áudio Realtek ALC887/897)*Para configurar Áudio 7.1 CH HD, é necessário usar um módulo de áudio de painel frontal HD e habilitar o recurso de áudio multi-canal pelo driver de áudio.• Suporta Proteção de Sobretensão• Fones de Áudio ELNA
LAN	• LAN Gigabit 10/100/1000 Mb/s PCIE x1• Realtek RTL8111H• Suporta Wake-On-LAN• Oferece Suporte à Proteção de Relâmpago/ESD• Suporta Energy Efficient Ethernet 802.3az• Suporta PXE
E/S do painel posterior	• 1 x Porta PS/2 para mouse/teclado• 1 x Porta Paralela (Suporte ECP/EPP)• 1 x Porta Serial: COM1• 1 x Porta D-Sub• 1 x Porta HDMI• 1 x Porta USB 2.0 (Suporta Proteção ESD)• 3 x Portas USB 3.2 Gen1 (Suporta Proteção ESD)• 1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)• Fichas de áudio HD: Entrada de Linha / Autofalante Frontal / Microfone
Armazena-mento	• 2 x Conectores SATA3 6,0 Gb/s, suporte NCQ, AHCI, Conec-tor a Quente
Conector	• 1 x Suporte porta COM• 1 x Intrusão do Chassi e Cabeçote de Autofalante• 1 x Conector da ventoinha da CPU (3 pinos)• 1 x Conector da ventoinha do Gabinete (3 pinos)• 1 x Conector alimentação ATX 24 pinos• 1 x Conector de áudio do painel frontal
	2 x Plataformas USB 2.0 (Suporta 4 portas USB 2.0) (Suporta Proteção ESD)1 x Plataforma USB 3.2 Gen1 (Suporta 2 portas USB 3.2 Gen1) (Suporta Proteção ESD)* USB3_1_2 é compartilhado com USB2_3.
Funções da BIOS	AMI UEFI Legal BIOS com suporte GUISuporta Plug and PlayACPI 5.0 compatível com eventos de despertarSuporta jumperfreeSuporte SMBIOS 3.0
Monitor de hardware	Sensor de temperatura da CPU/GabineteTacômetro da Ventoinha da CPU/GabineteVentoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)Controle de multi velocidade da Ventoinha da CPU/GabineteDetecção de ABERTURA da CAIXAMonitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore
SO	Microsoft® Windows® 10 64-bit
Certificações	FCC, CEPreparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

^* A tampa do jumper não é fornecida.

Apagar o Jumper CMOS

(CLRMOS1)

(ver p.1, N.° 5)

Jumper de 2 pinos

Curto: Apagar CMOS

Abrir: Padrão

CLRMOS1 permite que você limpe os dados do CMOS. Os dados no CMOS incluem informações de configuração do sistema, tal como senha do sistema, data, hora e parâmetros de configuração do sistema. Há duas maneiras para você limpar e redefinir os parâmetros do sistema para a configuração padrão. Por favor, desligue o computador e desconecte o cabo de alimentação, em seguida, você pode também causar curto nos pontos de solda no CLRMOS1 usando material de metal, por exemplo, um clipe de papel por 3 segundos; ou você pode usar um jumper para causar curto no pino CLRMOS1 durante 3 segundos. Por favor, não se esqueça de retirar o clipe de papel ou a tampa do jumper depois de apagar o CMOS.

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Suporte do painel de sistema

(PAINEL1 de 9 pinos)

(ver p.1, N.° 3)

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

Intrusão do Chassi e

Cabeçote de Autofalante

(SPK_CI1 de 7 pinos)

(ver p.l, N.° 4)

Conecte a instrusão do chassi e autofalante do chassi a este ca-a este cabeçote.

Conectores série ATA3

(SATA3_1:

ver p.1, N.° 12)

(SATA3_2:

ver p.1, N.° 13)

SATA3_2 SATA3_1

Estes dois conectores SATA3

suportam cabos de dados

armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

Plataformas USB 2.0

(USB2_3 de 9 pinos)

(ver p.1, N.° 11)

(USB4_5 de 9 pinos)

(ver p.1, N.° 9)

Há dois cabeçotes nesta placa-

mãe. Cada suporte USB 2.0 pode suportar duas portas.

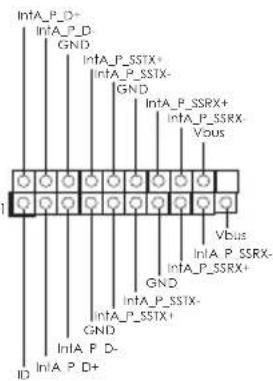

Plataforma USB 3.2 Gen1

(USB3_1_2 de 19 pinos)

(ver p.1, N.° 10)

Há um cabeçote nesta placa-mãe.

Este suporte USB 3.2 Gen1 pode suportar duas portas.

Suporte de áudio do painel frontal

(HD_AUDIO1 de 9 pinos)

(ver p.1, N.° 14)

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e ajuste o “Volume de gravação”.

Conector do ventilador do chassi

(CHA_FAN1 de 3 pinos)

(ver p.1, N.° 6)

Ligue o cabo do ventilador aos conectores do ventilador e corresponda o cabo preto com o pino de ligação à terra.

Conector da Ventoinha da CPU

(CPU_FAN1 de 3 pinos)

(ver p.1, N.° 1)

Ligue o cabo do ventilador da CPU aos conectores do ventilador e corresponda o cabo preto com o pino de ligação à terra.

Conector de alimentação ATX

(ATXPWR1 de 24 pinos)

(ver p.1, N.° 2)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Este suporte COM2 recebe um módulo da porta serial.
