ASRock J4125B-ITX / J4025B-ITX マザーボードをお買い上げ頂きありがとうございます。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

1.1 パッケージの内容

• ASRock J4125B-ITX / J4025B-ITX マザーボード (Mini-ITX フォームファクタ)
• ASRock J4125B-ITX / J4025B-ITX クイックインストールガイド
• ASRock J4125B-ITX / J4025B-ITX サポート CD
• 2xシリアル ATA(SATA)データケーブル(オプション)
• 1 x I/O パネルシールド

1.2 仕様

プラット

- ミニ ITXフォームファクター

フォーム

- 固体コンデンサ設計

CPU

- Intel® Quad-Core プロセッサー J4125 (最大 2.7 GHz) (J4125BITX 向け)

- Intel® Dual-Core プロセッサー J4025 (最大 2.9 GHz) (J4025B-ITX 向け)

メモリ

- デュアルチャンネル DDR4 メモリ機能

- 2 x DDR4 SO-DIMM スロット

*モジュール毎に2GB DRAMには対応しません。

- DDR4 2400/2133 ノン ECC、アンバッファードメモリに対応

- システムメモリの最大容量：8GB

拡張スロット

- 1 x PCI Express 2.0 x16 スロット(PCIE1:x2 モード)

グラフィックス

- 統合 Intel® UHD グラフィックス 600: 内側に 12 の EU (最大 750MHz) (J4125B-ITX 向け)

- 統合 Intel® UHD グラフィックス 600: 内側に 12 の EU (最大 700MHz) (J4025B-ITX 向け)

• DX12、OpenGL 4.4、OGL ES 3.1、OpenCL 1.2

- HW アクセラレーションデコード : HEVC (H.265) 8 ビット、HEVC (H.265)10 ビット、H.264 @ Lvl5.2 (AVC)、JPEG/MJPEG、VP8、VP9 8 ビット、VP9 10 ビット

- HW アクセラレーションエンコード: HEVC (H.265) 8 ビット、HEVC (H.265)10 ビット、H.264 @ Lvl5.2 (AVC)、JPEG/MJPEG、VP8、VP9 8 ビット

- デュアルグラフィックス出力: 独立したディスプレイコントローラーで D-Sub ポートと HDMI ポートに対応

- HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

- D-Sub をサポート。最大解像度 2048x1536 @60Hz

- HDMI ポートでオートリップシンク、xvYCC、および、HBR(高ビットレートオーディオ) に対応（HDMI 対応モニターが必要です）

• HDMI ポートで HDCP 2.2 に対応
• HDMI ポートで Full HD 1080p Blu-ray (BD) 再生に対応

オーディオ

- 7.1 CH HD オーディオ (Realtek ALC887/897 Audio Codec)

*7.1 CH HD オーディオを設定するためには、HD フロントパネルの オーディオモジュールを使用し、オーディオドライバを通してマル チチャンネルオーディオ機能を有効にする必要があります。

• サージ保護に対応
• ELNA 製オーディオコンデンサ

LAN

• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒
  • Realtek RTL8111H
• Wake-On-LAN(ウェイクオンラン)に対応
• 雷 / 静電気放電(ESD)保護に対応
• エネルギー効率のよいイーサネット 802.3az をサポート
• PXEをサポート

リアパネル I/O

• 1xPS/2マウス/キーボードポート
• 1xパラレルポート (ECP/EPP サポート)
• 1xシリアルポート :COM1
• 1 x D-Sub ポート
• 1xHDMI ポート
• 1 x USB 2.0 ポート(静電気放電(ESD)保護に対応)
• 3 x USB 3.2 Gen1 ポート(静電気放電(ESD)保護に対応)
• LED 付き 1 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)
• HD オーディオジャック: ラインイン / フロントスピーカー / マイク

ストレージ

- 2 x SATA3 6.0 Gb/s コネクタ、NCQ、AHCI、および、ホットプラグ機能に対応

コネクタ

• 1xCOMポートヘッダー
• 1xシャーシイントルージョンとスピーカーヘッダー
• 1xCPUファンコネクタ(3ピン)
• 1xシャーシファンコネクタ(3ピン)
• 1x24ピン ATX 電源コネクタ

• 1x前面パネルオーディオコネクタ

• 2 x USB 2.0 ヘッダー (4つの USB 2.0 ポートに対応) (静電気放電 (ESD) 保護に対応)

• 1 x USB 3.2 Gen1 ヘッダー(2つのUSB 3.2 Gen1ポートに対応) (静電気放電（ESD）保護に対応)
  *USB3_1_2はUSB2_3と共有します。

BIOS 機能

• AMI UEFI Legal BIOS、GUI サポート付き
• プラグアンドプレイをサポート
• ACPI 5.0 準拠ウェイクアップイベント
• ジャンパーフリーをサポート
• SMBIOS 3.0 サポート

ハードウェアモニター

• CPU/シャーシ温度センシング
• CPU/シャーシファンタコメータ
• CPU/シャーシクワイエットファン(CPU温度に従ってシャーシファン速度を自動調整)
• CPU/シャーシファンマルチ速度制御
• ケース開閉検知
• 電圧監視：+12V、+5V、+3.3V、CPU Vcore

os

- Microsoft® Windows® 10 64 ビット

認証

- FCC、CE - ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

Short

Open

*ジャンパーキャップは含まれていません。

CMOS クリアジャンパー (CLRMOS1)

(p.1、No.5参照)

ショート：CMOSのクリア オープン：デフォルト

CLRMOS1 を使って CMOS 内のデータをクリアできます。CMOS のデータには、シス

テムパスワード、日付、時間、システム設定パラメーターなどのシステム設定情報が含まれます。2つの方法で、システムパラメータをクリアしてデフォルトのセットアップに戻すことができます。コンピュータをオフにして、電源コードを抜いてください。次に、ペーパークリップなどの金属製の物を使用して、CLRMOS1上のソルダポイントを3秒間短絡させます。または、ジャンパーキャップを使用してCLRMOS1上のピンを3秒間短絡させることもできます。CMOSをクリアした後で、ペーパークリップまたはジャンパーキャップを取り外してください。

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイントルージョンステータス記録を消去するには、BIOS オブションから「Clear Status(ステータスの消去)」で調整してください。

1.4 オンボードのヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー

(9 ピン PANEL1)

(p.1、No.3参照)

電源スイッチを接続し、スイッチをリセットし、下記のピン割り当てに従って、シャーシのシステムステータス表示ランプをこのヘッダーにセットします。ケーブルを接続するときには、ピンの＋とーに気をつけてください。

PWRBTN（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。

PLED（システム電源 LED）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリープ状態の場合には、LEDは点滅を続けます。システムがS4スリープ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED（ハードドライブアクティビティLED）：

シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

シャーシイントルージョン

とスピーカーヘッダー

(7 ピン SPK_CI1)

(p.1、No.4参照)

シャーシイントルージョンと

シャーシスピーカーをこのヘッ

ダーに接続してください。

シリアル ATA3 コネクタ

(SATA3_1:

p.1、No.12参照)

(SATA3_2:

p.1、No.13参照)

SATA3_2 SATA3_1

これら 2つの SATA3 コネクターは、最高 6.0 Gb/秒のデータ転送速度で内部ストレージデバイス用の SATA データケーブルをサポートします。

USB 2.0 ヘッダー

(9 ピン USB2_3)

(p.1、No.11参照)

(9 ピン USB4_5)

(p.1、No.9参照)

このマザーボードには2つのヘッダーが装備されています。 各 USB 2.0 ヘッダーは、2つのポートをサポートできます。

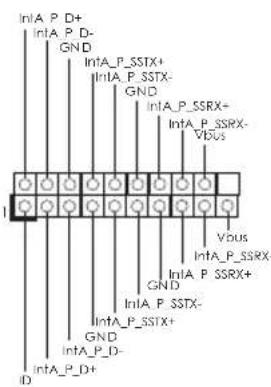

USB 3.2 Gen1 ヘッダー

(19 ピン USB3_1_2)

(p.1、No.10参照)

このマザーボードには1つの

ヘッダーが装備されています。

この USB 3.2 Gen1 ヘッダーは、2

つのポートをサポートできます。

フロントパネルオーディ オヘッダー

(9 ピン HD_AUDIO1)

(p.1、No.14参照)

このヘッダーは、フロントオーディオパネルにオーディオデバイスを接続するためのものです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。

2. AC'97オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) を アース (GND) に接続します。
D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC'97 オーディオパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、「録音音量」を調整してください。

シャーシファンコネクター

(3 ピン CHA_FAN1)

(p.1、No.6参照)

ファンケーブルはファンコネクターに接続し、黒線とアースピンを合わせてください。

CPU ファンコネクタ (3 ピン CPU_FAN1)

(p.1、No.1参照)

CPU ファンケーブルをコネクタに接続して、黒色のワイヤーを接地ピンに合わせてください。

ATX 電源コネクタ (24 ピン ATXPWR1)

(p.1、No.2参照)

このマザーボードは 24 ピン ATX 電源コネクタが装備されています。20 ピンの ATX 電源を使用するには、ピン 1 と 13 に合わせて接続してください。

シリアルポートヘッダー

(9 ピン COM2)

(p.1、No.8参照)

この COM2 ヘッダーはシリアルポートモジュールをサポートします。
