P2 T - Lampe Cameo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur de profil LED (Ellipsoïdal)
Marque	Cameo
Modèle	P2 T (CLP2T)
Catégorie	Lampe d'éclairage professionnel
Source lumineuse	LED COB 230 W, blanc chaud
Température de couleur	3266 K (nominal 3200 K)
Flux lumineux (moteur)	13 984 lm
Angle du faisceau (avec lentilles optionnelles)	19°, 26°, 36°, 50°, zoom 15°-30°, zoom 25°-50°
Graduateur	16 bits, courbes linéaire, exponentielle, logarithmique, S
Stroboscope	0 Hz – 20 kHz
Protocoles de contrôle	DMX512, RDM, W-DMX (optionnel)
Modes DMX	1CH, 2CH 16bit, 2CH Strobe, 3CH, 4CH, 5CH
Alimentation électrique	100 – 240 V AC, 50/60 Hz
Consommation maximale	219 W (230 V)
Dimensions (L × l × h)	633,3 × 330,7 × 314 mm
Poids (avec support lentille)	8,9 kg
Indice de protection	IP20 (intérieur)
Refroidissement	Convection forcée, ventilateur silencieux, mode ventilateur éteint
Température d'utilisation	-10 °C à 45 °C
Distance minimale surface éclairée	0,5 m
Distance minimale matériaux inflammables	0,2 m
Fusible	250 V T6,3 A (5 × 20 mm)
Connexions	Power In/Out TRUE1, DMX 5-pin, emplacement iDMX
Classe de protection	Classe I

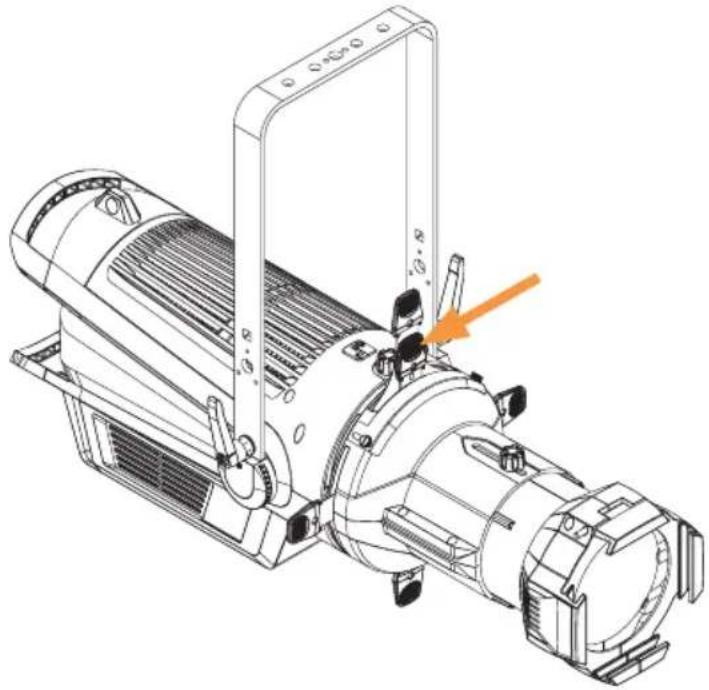

Accessoires inclus	Filtre à bords souples, câble réseau

FOIRE AUX QUESTIONS - P2 T Cameo

Comment régler l'adresse DMX sur le Cameo P2 T ?

Appuyez sur l'encodeur rotatif pour accéder au menu, tournez pour sélectionner DMX Address, appuyez pour valider, puis tournez pour choisir l'adresse (001-512). Confirmez et revenez à l'écran principal.

Puis-je utiliser le projecteur sans tube de lentille ?

Non, le projecteur ne doit pas être utilisé sans tube de lentille. Le tube de lentille est nécessaire pour un fonctionnement sûr et une projection correcte. Des tubes de différents angles sont disponibles en option.

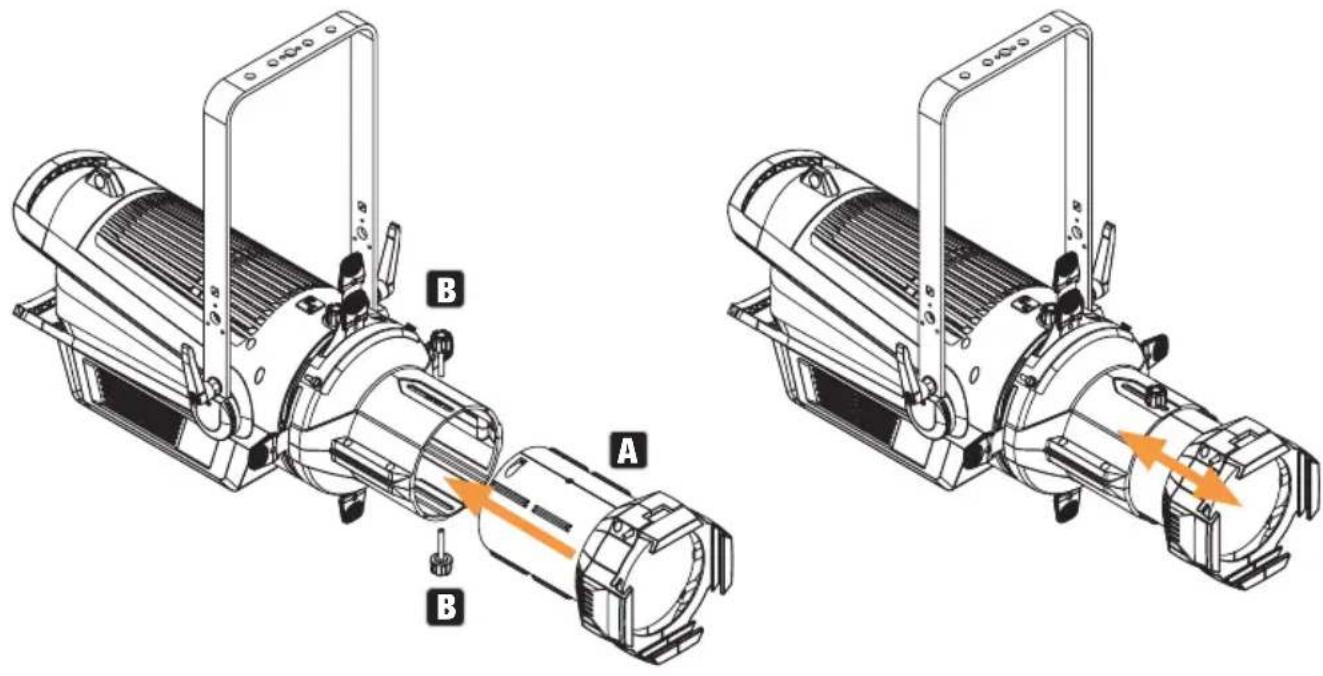

Comment monter le tube de lentille ?

Insérez le tube en l'alignant avec les guides, tournez d'environ 1/8 de tour dans le sens des aiguilles d'une montre, puis serrez les deux vis moletées sur le dessus et le dessous du boîtier.

Que faire si le fusible saute ?

Débranchez l'appareil, remplacez le fusible par un modèle identique (250V T6.3A 5x20mm). Si le problème persiste, contactez un réparateur agréé.

Comment nettoyer l'appareil ?

Avant tout entretien, débranchez l'alimentation. Nettoyez les surfaces avec un chiffon humide (pas de produits abrasifs). Nettoyez les orifices de ventilation avec un aspirateur ou air comprimé (en bloquant les ventilateurs).

Quelle est la distance minimale de sécurité par rapport aux surfaces ?

La distance minimale par rapport à la surface éclairée est de 0,5 m. La distance minimale par rapport aux matériaux inflammables est de 0,2 m.

Puis-je connecter plusieurs projecteurs en chaîne (Power Link) ?

Oui, via la sortie Power Out TRUE1. À 230 V, vous pouvez chaîner jusqu'à 8 unités ; à 110 V, jusqu'à 4 unités. Respectez le courant de sortie maximal de 12 A.

Comment activer le mode autonome (Stand Alone) ?

Dans le menu, sélectionnez Stand Alone, puis réglez le variateur (Dimmer) de 000 à 255 et éventuellement le stroboscope. Confirmez pour appliquer.

Que signifie le clignotement de l'écran ?

Si l'écran clignote en mode DMX ou esclave, cela indique une perte du signal de commande. Vérifiez la connexion DMX. Le clignotement cesse dès que le signal est rétabli.

Quels accessoires sont disponibles en option ?

Tubes de lentille (19°,26°,36°,50°, zoom 15-30°, 25-50°), support de gobo, module d'iris, clé iDMX pour W-DMX, télécommande Cameo UNICON.

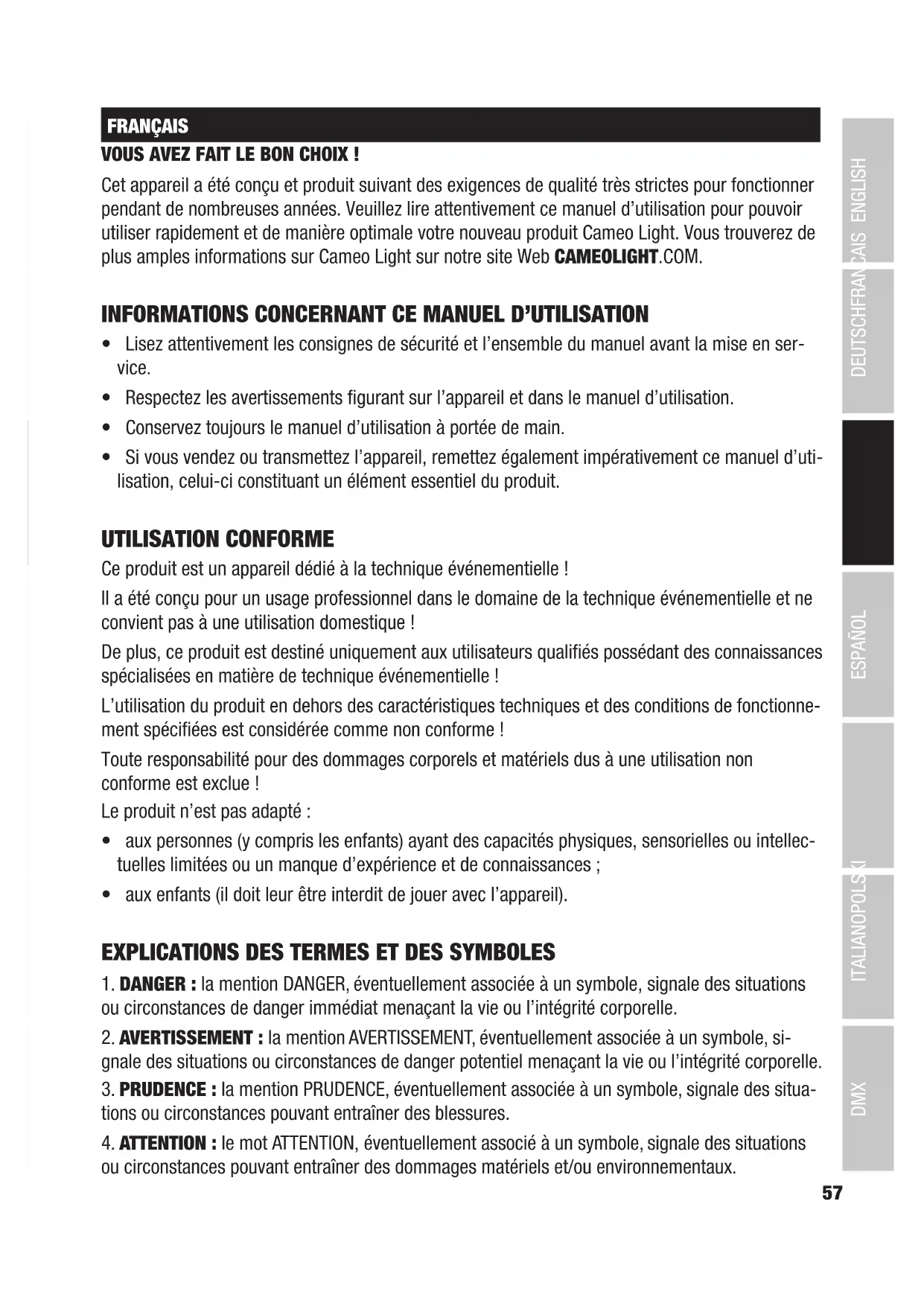

MODE D'EMPLOI P2 T Cameo

Cet appareil a été conçu et produit suivant des exigences de qualité très strictes pour fonctionner pendant de nombreuses années. Veuillez lire attentivement ce manuel d'utilisation pour pouvoir utiliser rapidement et de manière optimale votre nouveau produit Cameo Light. Vous trouverez de plus amples informations sur Cameo Light sur notre site Web CAMEOLIGHT.COM.

INFORMATIONS CONCERNANT CE MANUEL D'UTILISATION

• Lisez attentivement les consignes de sécurité et l'ensemble du manuel avant la mise en service.
• Respectez les avertissements figurant sur l'appareil et dans le manuel d'utilisation.
• Conservez toujours le manuel d'utilisation à portée de main.
• Si vous vendez ou transmettez l'appareil, remettez également impérativement ce manuel d'utilisation, celui-ci constituant un élément essentiel du produit.

UTILISATION CONFORME

Ce produit est un appareil dédié à la technique événementielle !

Il a été conçu pour un usage professionnel dans le domaine de la technique événementielle et ne convient pas à une utilisation domestique !

De plus, ce produit est destiné uniquement aux utilisateurs qualifiés possédant des connaissances spécialisées en matière de technique événementielle !

L'utilisation du produit en dehors des caractéristiques techniques et des conditions de fonctionnement spécifiées est considérée comme non conforme !

Toute responsabilité pour des dommages corporels et matériels dus à une utilisation non conforme est exclue !

Le produit n'est pas adapté :

• aux personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou intellectuelles limitées ou un manque d'expérience et de connaissances ;
• aux enfants (il doit leur être interdit de jouer avec l'appareil).

EXPLICATIONS DES TERMES ET DES SYMBOLES

1. DANGER : la mention DANGER, éventuellement associée à un symbole, signale des situations ou circonstances de danger immédiat menaçant la vie ou l'intégrité corporelle.
2. AVERTISSEMENT : la mention AVERTISSEMENT, éventuellement associée à un symbole, signale des situations ou circonstances de danger potentiel menaçant la vie ou l'intégrité corporelle.
3. PRUDENCE : la mention PRUDENCE, éventuellement associée à un symbole, signale des situations ou circonstances pouvant entraîner des blessures.
4. ATTENTION : le mot ATTENTION, éventuellement associé à un symbole, signale des situations ou circonstances pouvant entraîner des dommages matériels et/ou environnementaux.

Ce symbole indique un danger susceptible de provoquer une décharge électrique.

Ce symbole indique une zone ou une situation dangereuse.

Ce symbole indique des dangers liés à des surfaces chaudes.

Ce symbole signale des dangers liés à des sources lumineuses intenses.

Ce symbole indique que l'appareil ne contient aucune pièce remplaçable par l'utilisateur.

Ce symbole indique des informations complémentaires sur l'utilisation du produit.

CONSIGNES DE SÉCURITÉ

DANGER :

1. Ne pas ouvrir ni modifier l'appareil.
2. Si l'appareil ne fonctionne plus en bonne et due forme, si des liquides ou des objets s'infiltrent dans l'appareil ou si ce dernier est endommagé de quelque autre manière que ce soit, l'éteindre et le débrancher aussitôt de l'alimentation électrique. Seuls des professionnels agréés sont habilités à réparer cet appareil.
3. Pour les appareils de classe de protection 1, le conducteur de protection doit être correctement raccordé. Ne jamais débrancher le conducteur de protection. Les appareils de classe de protection 2 ne sont équipés d'aucun conducteur de protection.
4. Veiller à ce que les câbles sous tension ne soient pas pliés ou soumis à d'autres dommages mécaniques.
5. Ne jamais court-circuiter le fusible de l'appareil.

AVERTISSEMENT :

1. L'appareil ne doit pas être mis en service s'il présente des dommages apparents.
2. L'appareil ne doit être installé que lorsqu'il est hors tension.
3. Si le câble réseau de l'appareil est endommagé, l'appareil ne doit pas être mis en service.
4. Les câbles d'alimentation fixes ne doivent être remplacés que par une personne qualifiée.

ATTENTION :

1. Ne pas mettre l'appareil en service s'il a été exposé à d'importantes variations de température (par exemple après le transport). L'humidité et la condensation risquent d'endommager l'appareil. N'allumer l'appareil que lorsqu'il est à température ambiante.
2. S'assurer que la tension et la fréquence du réseau électrique correspondent aux valeurs indiquées sur l'appareil. Si l'appareil est équipé d'un sélecteur de tension, raccordez-le uniquement lorsque celui-ci est correctement réglé. N'utilisez que des câbles réseau appropriés.
3. Pour déconnecter complètement l'appareil du réseau, il ne suffit pas d'appuyer sur l'interrupteur marche/arrêt de l'appareil.
4. S'assurer que le fusible installé correspond au type imprimé sur l'appareil.
5. S'assurer que des mesures appropriées ont été prises contre les surtensions (p. ex. par la foudre).
6. Respectez le courant de sortie maximal indiqué sur les appareils munis d'une prise Power Out (sortie d'alimentation). Notez que le courant absorbé total de tous les appareils raccordés ne doit pas dépasser la valeur fixée.
7. Remplacer les câbles d'alimentation enfichables uniquement par des câbles d'origine.

DANGER :

1. Risque d'étouffement ! Les sachets en plastique et les petites pièces doivent être conservés hors de portée des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou intellectuelles limitées.
2. Risque de chute ! S'assurer que l'appareil est solidement installé et qu'il ne risque pas de chuter. Utiliser exclusivement des trépieds ou fixations appropriés (en particulier pour les installations fixes). Assurez-vous que les accessoires sont correctement installés et fixés. Veillez à respecter les consignes de sécurité en vigueur.

AVERTISSEMENT :

1. Utiliser uniquement cet appareil conformément à l'usage prévu.
2. Utiliser uniquement cet appareil avec les accessoires recommandés et prévus par le fabricant.
3. Lors de l'installation, veiller à respecter les prescriptions de sécurité en vigueur dans votre pays.
4. Après avoir raccordé l'appareil, vérifier tous les chemins de câbles pour éviter tout dommage ou accident par trébuchement, par exemple.
5. Respecter impérativement la distance minimale indiquée avec des matériaux normalement inflammables ! Sauf indication explicite, la distance minimale est de 0,3 m.

PRUDENCE :

1. Il existe un risque de pincement dans des pièces mobiles telles que des étriers de montage ou d'autres pièces mobiles.
2. Pour les appareils équipés de composants entraînés par moteur, il existe un risque de blessure dû aux mouvements de l'appareil. Des mouvements soudains de l'appareil peuvent provoquer des réactions brutales.
3. La surface du boîtier de l'appareil peut fortement s'échauffer pendant le fonctionnement normal. Veiller à éviter tout contact accidentel avec le boîtier. Laisser toujours l'appareil refroidir suffisamment avant le démontage, les travaux de maintenance, le chargement, etc.

ATTENTION :

1. Ne pas installer ni utiliser l' à proximité de radiateurs, d'accumulateurs thermiques, de fours ou d'autres sources de chaleur. Veiller à installer l'appareil de façon à assurer en permanence un refroidissement suffisant et à éviter une surchauffe.
2. Ne pas placer de sources d'ignition à proximité de l'appareil, telles que des bougies allumées.
3. Les orifices de ventilation ne doivent pas être recouverts et les ventilateurs ne doivent pas être bloqués.
4. Pour le transport, utiliser l'emballage d'origine ou les emballages prévus à cet effet par le fabricant.
5. Éviter de secouer ou de heurter l'appareil.
6. Respecter l'indice de protection IP ainsi que les conditions ambiantes telles que la température et l'humidité conformément aux spécifications.
7. Les appareils peuvent être perfectionnés en permanence. En cas de divergence des conditions de fonctionnement, des performances ou d'autres caractéristiques de l'appareil entre le manuel d'utilisation et l'étiquette de l'appareil, l'indication sur l'appareil est toujours prioritaire.
8. L'appareil ne doit pas être utilisé dans des zones climatiques tropicales ni à des altitudes supérieures à 2 000 m au-dessus du niveau de la mer.
9. Sauf indication contraire, l'appareil n'est pas adapté à une utilisation dans un environnement maritime.

REMARQUE :

Pour les kits de transformation/de postéquipement ou les accessoires prévus par le fabricant, respecter impérativement la notice jointe.

ATTENTION ! REMARQUES IMPORTANTES CONCERNANT LES SYSTÈMES D'ÉCLAIRAGE !

1. Ne jamais regarder directement le faisceau lumineux, même pour une courte durée.
2. Ne jamais regarder le faisceau lumineux avec des instruments optiques tels que des verres grossissants.
3. Les effets stroboscopiques sont susceptibles de déclencher des réactions épileptiques chez les personnes sensibles !
4. Ces lampes intègrent des sources lumineuses fixes qui ne doivent pas être remplacées par l'utilisateur. La source lumineuse contenue dans cette lampe ne doit être remplacée que par le fabricant, l'un de ses partenaires de service ou toute autre personne ayant les qualifications requises.

REMARQUES CONCERNANT LES APPAREILS D'INTÉRIEUR MOBILES

1. Fonctionnement temporaire ! L'équipement événementiel est conçu uniquement pour une utilisation temporaire.
2. Le fonctionnement continu ou l'installation permanente peut altérer le fonctionnement et entraîner le vieillissement prématuré des appareils.

CONTENU DE LA LIVRAISON

Retirer le produit de son emballage ainsi que tous les matériaux d'emballage.

S'assurer que la livraison est complète et de l'absence de dommage ; dans le cas contraire, informer votre partenaire commercial aussitôt après l'achat.

Contenu de la livraison du produit CLP2T :

1 x projecteur de profil CLP2 Tungsten (sans tube de lentille)
1 x filtre à bords souples
1 câble réseau
▶ Manuel d'utilisation

Contenu de la livraison du produit CLP2D :

1 x projecteur de profil CLP2 Daylight (sans tube de lentille)
1 x filtre à bords souples
1 câble réseau
▶ Manuel d'utilisation

Un tube de lentille n'est PAS inclus dans la livraison du projecteur. Des tubes avec des lentilles de différents angles de rayonnement sont disponibles séparément. N'utilisez PAS le projecteur sans le tube de lentille !

INTRODUCTION

Projecteur de profil en tungstène

CLP2T

Projecteur de profil Daylight

CLP2D

FONCTIONS DE PILOTAGE :

1CH, 2CH 16 Bit, 2 CH Strobe, 3 CH Device, 4CH, 5CH Commande DMX

Mode Master/Slave (maître/esclave)

Fonction Stand Alone (mode autonome)

W-DMX™ (avec le stick iDMX disponible en option, référence CLIDMXSTICK)

CARACTÉRISTIQUES :

230 W Tungstène / Daylight COB LED. DMX512. W-DMX™ en option. Connecteurs DMX 5 broches. Quicklight via encodeur rotatif à bouton-poussoir. Tension de fonctionnement : 100 – 240 V CA.

Le projecteur est équipé de la technologie standard RDM (Remote Device Management). Cette gestion à distance des appareils permet de consulter l'état de fonctionnement des terminaux RDM et de les configurer via un contrôleur compatible RDM, comme le Cameo UNICON disponible en option (référence CLIREMOTE).

Le Cameo UNICON permet en outre d'accéder à l'ensemble du menu des projecteurs.

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D'AFFICHAGE

7 8 DIM / MENU cameo® P2 T FUSE: 250V T6.3A FUSIBLE: 250V T6.3A iDMX STICK 3 6 1 POWER IN POWER OUT DMX IN DMX OUT 2 4 PUSH Amphenol 1e e5 2° e3 4 Amphenol 40 o3 o2

• Les modèles CLP2T et CLP2D disposent des mêmes raccordements, éléments de commande et d'affichage

1 POWER IN (ENTRÉE D'ALIMENTATION)

Prise d'entrée compatible TRUE1. Tension de fonctionnement 100 - 240 V CA/50 - 60 Hz. Un câble réseau approprié est fourni avec un connecteur compatible TRUE1.

2 POWER OUT (SORTIE D'ALIMENTATION)

Embase secteur de sortie compatible TRUE1. Permet d'alimenter d'autres projecteurs CAMEO. Veiller à ce que la consommation totale de tous les appareils connectés ne dépasse pas la valeur en ampères (A) indiquée sur l'appareil.

3 FUSE (FUSIBLE)

Porte-fusible pour fusibles de 5 x 20 mm. REMARQUE IMPORTANTE : Remplacez le fusible exclusivement par un fusible de même type et de même valeur. Si le fusible saute de façon récurrente, contactez un centre de réparation agréé.

4 DMX IN (ENTRÉE DMX)

Connecteur XLR mâle à 5 broches pour le raccordement d'un contrôleur DMX (par ex. console DMX).

5 DMX OUT (SORTIE DMX)

Connecteur XLR femelle à 5 broches pour le renvoi du signal de commande DMX.

6 IDMX STICK

Connecteur pour la clé iDMX disponible en option pour la connexion W-DMX™ (enficher la clé iDMX avec l'antenne orientée vers le haut).

7 ÉCRAN OLED

L'écran OLED affiche le mode de fonctionnement actuellement activé (écran principal), les options du menu et la valeur numérique ou l'état de fonctionnement dans certaines options de menu. Au bout d'environ deux minutes d'inactivité, l'écran principal s'affiche automatiquement. Remarque concernant l'affichage principal dans les modes de fonctionnement avec pilotage externe : Si le signal de commande est interrompu, les caractères à l'écran se mettent à clignoter. Ils cessent de clignoter dès que le signal de pilotage est rétabli.

8 DIM / MENU

DIM - Si l'un des modes DMX est activé et que l'appareil ne reçoit aucun signal DMX, l'encodeur a la fonction de variateur maître et la luminosité du projecteur peut être réglée directement en tournant l'encodeur, avec des valeurs allant de 000 à 255 (Quicklight).

MENU - Appuyer sur l'encodeur pour accéder au menu principal puis le tourner pour sélectionner les options du menu. Appuyez sur l'encodeur pour accéder à un sous-menu, modifiez les valeurs et l'état en tournant l'encodeur et confirmez les modifications en appuyant sur l'encodeur.

UTILISATION

REMARQUES

• Dès que le projecteur est correctement raccordé à l'alimentation secteur, un message de bienvenue (« Welcome to Cameo »), la désignation du modèle et la version du logiciel s'affichent successivement à l'écran pendant la phase de démarrage. À l'issue de cette phase, le projecteur est opérationnel et passe au mode précédemment activé.
• Si l'un des modes de fonctionnement DMX ou le mode esclave est activé et qu'aucun signal de commande n'est présent sur l'entrée DMX, les caractères des lignes centrales de l'écran commencent à clignoter.
• Au bout d'environ 1 minute d'inactivité, le mode actuellement activé s'affiche automatiquement à l'écran (affichage principal).

AFFICHAGE PRINCIPAL DE L'ÉCRAN EN MODE DMX

L'écran principal affiche le mode actuellement activé (dans l'exemple, le mode DMX avec l'adresse de départ DMX 001).

DMX Address 001

RÉGLAGE DE L'ADRESSE DE DÉPART DMX (DMX Address)

Appuyer sur l'encodeur pour accéder au menu principal. Tourner l'encodeur pour sélectionner à présent l'option de menu DMX Address (faire attention à la flèche de sélection à gauche) puis appuyer sur l'encodeur pour valider. L'adresse de départ DMX peut alors être réglée en fonction des besoins en tournant l'encodeur (la valeur la plus élevée dépend du mode DMX activé). Valider la saisie en appuyant sur l'encodeur puis sélectionner le symbole de flèche arrière tout en haut du menu et appuyer sur l'encodeur pour retourner à l'écran principal. Le réglage de l'adresse de départ DMX active automatiquement le mode DMX.

Menu DMX Address DMX Mode Stand Alone Slave Settings System Info

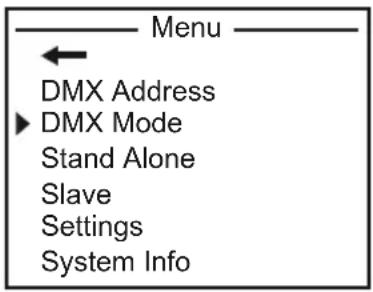

Appuyer sur l'encodeur pour accéder au menu principal. Tourner l'encodeur pour sélectionner à présent l'option de menu DMX Mode (faire attention à la flèche de sélection à gauche) puis appuyer sur l'encodeur pour valider. Vous pouvez maintenant sélectionner le mode DMX souhaité en tournant l'encodeur. Valider la sélection en appuyant sur l'encodeur puis sélectionner le symbole de flèche arrière tout en haut du menu et appuyer sur l'encodeur pour retourner à l'écran principal. Les tableaux d'affectation des canaux correspondant aux différents modes DMX figurent dans la section PILOTAGE DMX de ce manuel.

Menu DMX Address DMX Mode Stand Alone Slave Settings System Info

DMX Mode 1CH 2CH 16Bit 2CH Strobe 3CH Device 4CH 5CH

DMX Address 001

MODE STAND-ALONE (Stand Alone)

Appuyer sur l'encodeur pour accéder au menu principal. Tourner l'encodeur pour sélectionner à présent l'option de menu Stand Alone (faire attention à la flèche de sélection à gauche) puis appuyer sur l'encodeur pour valider. Sélectionner ensuite l'option de sous-menu Dimmer, appuyer sur l'encodeur pour valider puis tourner l'encodeur pour régler la luminosité souhaitée avec des valeurs comprises entre 000 (Blackout) et 255 (luminosité maximale). Appuyez sur l'encodeur pour valider. Un effet stroboscopique peut alors être activé et réglé en fonction des besoins selon la même procédure (valeur « Strobe » 000 = stroboscope désactivé, 001 = fréquence de clignotement la plus lente, valeur 255 = fréquence de clignotement la plus rapide). Sélectionner le symbole de flèche arrière tout en haut du sous-menu, appuyer sur l'encodeur puis procéder de la même façon dans le menu principal pour retourner à l'écran principal.

Menu DMX Address DMX Mode ► Stand Alone Slave Settings System Info

Stand Alone ► Dimmer <000 - 255> Strobe <000 - 255>

Appuyer sur l'encodeur pour accéder au menu principal. Tourner l'encodeur pour sélectionner à présent l'option de menu Slave (faire attention à la flèche de sélection à gauche) puis appuyer sur l'encodeur pour valider. Le mode Slave est maintenant activé et l'écran principal s'affiche à nouveau automatiquement. Connecter les Slave et Master (même modèle, même version de logiciel) à l'aide d'un câble DMX. Sur le Master, activer le mode de fonctionnement Stand Alone. L'unité Slave suit alors l'unité Master.

Menu DMX Address DMX Mode Stand Alone Slave Settings System Info

Mode Slave

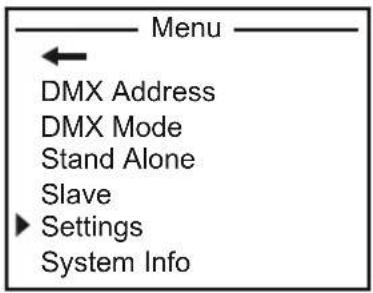

PARAMÈTRES DE L'APPAREIL (Settings)

Appuyer sur l'encodeur pour accéder au menu principal. Tourner l'encodeur pour sélectionner à présent l'option de menu Settings (faire attention à la flèche de sélection à gauche) puis appuyer sur l'encodeur pour valider. Cette action permet d'accéder au sous-menu pour la sélection des options de sous-menu (voir tableau, tourner pour régler, puis appuyer sur l'encodeur pour valider). Sélectionner le symbole de flèche arrière tout en haut du sous-menu, appuyer sur l'encodeur puis procéder de la même façon dans le menu principal pour retourner à l'écran principal.

Menu DMX Address DMX Mode Stand Alone Slave Settings System Info

Settings
←	Retour
Wireless Settings	= Configurer la commande sans fil (clé IDMX disponible en option)		←	Retour
			WDMX State	←	Retour
				On Commande sans fil activée
				Off Commande sans fil désactivée
			Signal Routing	←	Retour
				Receive only Réception W-DMX uniquement
				To XLR Signal -> DMX OUT
				Backup by XLR	Sauvegarde via DMX IN en cas d'interruption du signal W-DMX

DisplayOff Timer	= Éclairage de l'écran Retour
			Always On Allumé en permanence
			Off af-ter 20s Désactivation au bout d'env. 20 secondes d'inactivité
DMX Fail	= État de fonction-nement en cas d'interruption du signal DMX		←→ Retour
			Hold Maintien de la dernière commande
			Blackout Active la fonction Blackout
			Full On Le projecteur passe en mode Full On
			Stand Alone Le projecteur passe en mode Stand Alone avec les derniers réglages sélectionnés
Dimmer Curve	= Courbe de dimmer		←→ Retour
			Linéaire L'intensité lumineuse augmente de façon linéaire avec la valeur DMX
			Exponential L'intensité lumineuse peut être réglée de façon précise dans la plage de valeurs DMX inférieure et de façon approximative dans la plage de valeurs DMX supérieure
			Logarith-mic L'intensité lumineuse peut être réglée de façon approximative dans la plage de valeurs DMX inférieure et de façon précise dans la plage de valeurs DMX supérieure
			S-Curve L'intensité lumineuse peut être réglée de façon précise dans les plages de valeurs DMX inférieure et supérieure et de façon approximative dans la plage de valeurs DMX moyenne
Dimmer Response	= Comportement de dimmer		←→ Retour
			LED Le projecteur réagit de façon brutale aux modifications de la valeur DMX
			Halogen La réaction du projecteur est comparable à celle d'un projecteur halogène, caractérisé par des variations douces de la luminosité
PWM Frequency	= Fréquence du signal PWM des LED		←→ Retour
			800Hz Réglage de la fréquence du signal PWM des LED1200Hz2000Hz3600Hz12kHz18.9kHz25kHz

Fan = Adapter		le pilotage du ventilateur		Retour
			Auto Pilotage	automatique du ventilateur
			Off Ventilatéur	désactivé en cas de forte réduction de la luminosité
			Constant Low	Vitesse de ventilation faible et constante en cas de luminosité réduite, si nécessaire
			Constant Mid	Vitesse de ventilation moyenne constante en cas de luminosité réduite, si nécessaire
			Constant High	Vitesse de ventilation élevée et constante
Factory Reset	=	Restauration du réglage d’usine		Retour
			Reset Now !	Restauration des réglages d’usine

Courbes de dimmer

Linéaire Intensité lumineuse Valeur DMX

INFORMATIONS SYSTÈME (System Info)

Obtenez des informations sur le firmware de l'appareil, la température de l'unité LED et le temps de fonctionnement. Appuyer sur l'encodeur pour accéder au menu principal. Tourner l'encodeur pour sélectionner à présent l'option de menu System Info (faire attention à la flèche de sélection à gauche) puis appuyer sur l'encodeur pour valider. Cette action permet d'accéder au sous-menu pour la sélection des options de sous-menu (voir tableau, tourner pour sélectionner puis appuyer sur l'encodeur pour valider). Sélectionner le symbole de flèche arrière tout en haut du sous-menu, appuyer sur l'encodeur puis procéder de la même façon dans le menu principal pour retourner à l'écran principal.

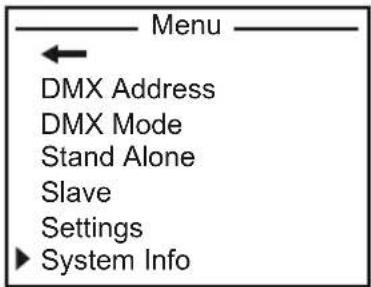

Menu DMX Address DMX Mode Stand Alone Slave Settings ► System Info

System Info
←	Retour
Firmware = Affichage du firmware de l'appareil			Main CPU Vx.xx
Temperature = Affichage de la température de l'unité à LED			←	Retour
			LED xx°C / xx°F
			Unit °C (= affichage en degrés Celsius)
Operation Hours	= Affichage de la durée de fonctionnement		xx:xxh Affichage de la durée de fonctionnement totale en heures et en minutes

MONTAGE

DANGER : Le montage tête en bas requiert des compétences poussées, notamment pour le calcul des valeurs limites pour la charge de service, le matériel d'installation utilisé et le contrôle de sécurité à effectuer régulièrement sur l'ensemble du matériel d'installation et sur le projecteur. Sans les qualifications requises, n'essayez pas d'effectuer vous-même l'installation, mais faites appel à une entreprise professionnelle. Des appareils mal montés et mal fixés risquent de se détacher et de tomber. Cela peut causer des blessures graves voire mortelles.

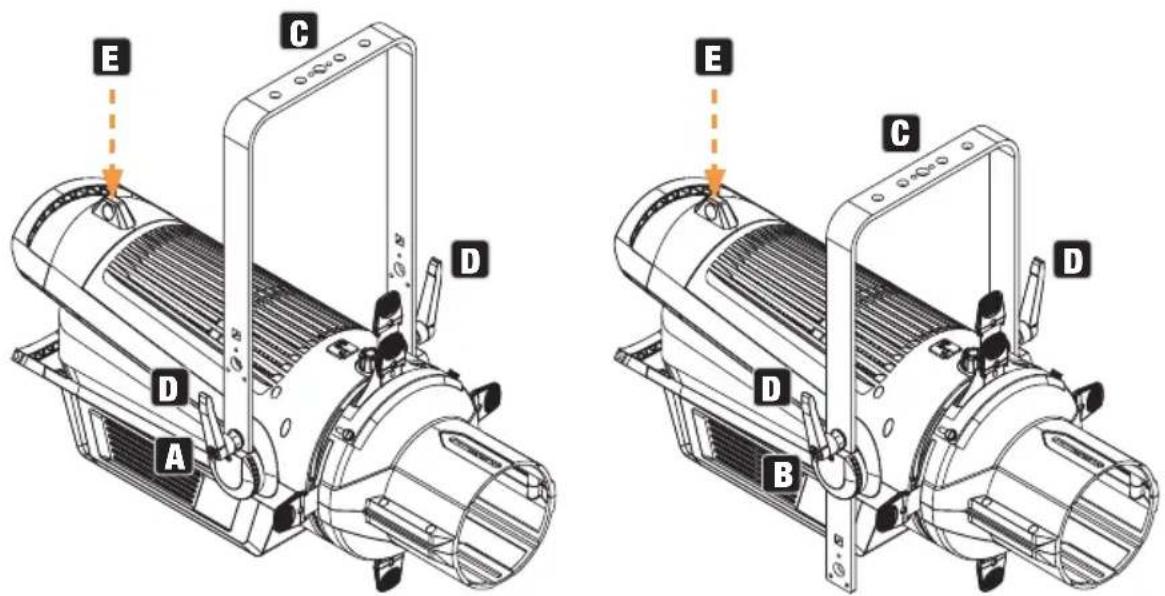

Le support de montage peut être fixé au projecteur dans deux positions (A et B). Lorsque vous changez de position, veillez à ce que l'étrier de montage soit à nouveau solidement fixé au projecteur de la même manière.

Le montage sur traverse s'effectue à l'aide d'une pince de serrage qui doit être fixée sur l'étrier de montage (C). Des pinces de serrage sur traverse adaptées sont disponibles en option. Desserrez les deux leviers de serrage réglables sur les côtés du projecteur (D) pour ajuster la direction du faisceau sur le plan vertical et resserrez les leviers de serrage après le réglage.

L'anneau de sécurité permettant de fixer le projecteur se trouve sur la partie supérieure du boîtier (E).

1. Ne faites pas fonctionner le projecteur pendant le montage ou le démontage d'un tube de lentille.
2. Lors du montage ou du démontage d'un tube de lentille, veillez à ne pas endommager ni contaminer la lentille. Veillez à ce qu'aucun corps étranger ne pénètre dans le boîtier du projecteur.
3. Ne faites pas fonctionner le projecteur sans le tube de lentille.

Pour monter un tube d'objectif avec un angle de rayonnement fixe, insérez le tube d'objectif avec le support rabattable à ressort pour un cadre de filtre orienté vers le haut dans le tube avec l'unité coulissante de diaphragme (A). Vissez maintenant les deux vis moletées fournies (B) dans les filetages correspondants du tube de lentille et serrez-les. Pour mettre au point la projection de lumière, desserrez légèrement les vis moletées et déplacez le tube de lentille dans son guide selon vos besoins. Resserrez les vis moletées après la mise au point.

1. Ne faites pas fonctionner le projecteur pendant le démontage ou le montage du tube.
2. Lors du démontage ou du montage du tube, veillez à ne pas endommager ni salir la lentille qui se trouve derrière. Veillez à ce qu'aucun corps étranger ne pénètre dans le boîtier du projecteur.
3. Ne faites pas fonctionner le projecteur sans le tube.

Pour démonter le tube, commencez par dévisser les deux vis moletées situées sur le dessus et le dessous du boîtier du projecteur (A). Tournez maintenant le tube d'environ un huitième de tour dans le sens inverse des aiguilles d'une montre (B) et retirez-le du boîtier du projecteur (C). Pour monter le tube, procédez dans l'ordre inverse, en veillant à ce que l'ensemble soit correctement placé dans les guides correspondants du boîtier du projecteur.

A A B C

MONTER LE TUBE D'OBJECTIF ZOOM AVEC LE CURSEUR DE DIAPHRAGME REMARQUES :

1. Ne faites pas fonctionner le projecteur pendant le démontage ou le montage du tube de lentille zoom.
2. Lors du démontage ou du montage du tube de lentille de zoom, veillez à ne pas endommager ni salir la lentille qui se trouve derrière. Veillez à ce qu'aucun corps étranger ne pénètre dans le boîtier du projecteur.
3. Ne faites pas fonctionner le projecteur sans le tube de lentille zoom.

Démontez le tube avec l'unité coulissante de diaphragme comme décrit précédemment. Placez le tube de lentille de zoom sur le boîtier du projecteur (A) en le décalant d'environ un huitième de tour dans le sens inverse des aiguilles d'une montre, par l'avant. Tournez ensuite le tube de lentille de zoom d'environ un huitième de tour dans le sens des aiguilles d'une montre, en veillant à ce que le support de sécurité à ressort pour un cadre de filtre soit orienté vers le haut et que l'unité soit correctement placée dans les guides correspondants du boîtier du projecteur (B). Bloquez maintenant le tube de lentille de zoom à l'aide des vis moletées préalablement desserrées sur la partie supérieure et inférieure du boîtier du projecteur (C).

A B C

FILTRE À BORDS SOUPLES

Le filtre à bords souples pour une projection de lumière avec des bords doux et homogènes se trouve départ usine devant le curseur de diaphragme supérieur. Laissez le filtre à bords souples dans l'appareil pendant le fonctionnement.

Le tube avec unité coulissante de diaphragme et les tubes zoom disposent d'un logement dans lequel un support de gobo (A) ou un module d'iris (B) peut être inséré (support de gobo et module d'iris disponibles en option). Pour cela, desserrez légèrement les deux vis moletées du couvercle du logement (C) et faites glisser le couvercle vers l'avant du projecteur. Introduisez maintenant le support de gobo ou le module d'iris jusqu'à la butée dans le logement de montage. Un clip à ressort maintient l'accessoire en place. Repoussez maintenant le couvercle du logement jusqu'à la butée sur le logement de montage et fixez-le à l'aide des deux vis moletées.

Pour garantir le bon fonctionnement de l'appareil à long terme, l'entretien et, si nécessaire, la maintenance doivent être effectués régulièrement. Les besoins en entretien et en maintenance dépendent de l'intensité et de l'environnement d'utilisation.

Nous recommandons de procéder à un contrôle visuel avant chaque mise en service. En outre, nous recommandons de prendre toutes les mesures d'entretien pertinentes indiquées ci-dessous toutes les 500 heures de fonctionnement ou, en cas d'intensité d'utilisation plus faible, au plus tard après un an d'utilisation. Les défauts dus à un entretien insuffisant peuvent entraîner une limitation des droits à la garantie.

ENTRETIEN (réalisable par l'utilisateur)

AVERTISSEMENT ! Avant toute opération d'entretien, l'alimentation électrique et, dans la mesure du possible, toutes les connexions de l'appareil doivent être débranchées.

REMARQUE ! Un entretien inapproprié peut entraîner une dégradation de l'appareil, voire sa destruction.

1. Les surfaces du boîtier doivent être nettoyées avec un chiffon propre et humide. Veiller à ce qu'aucune humidité ne pénètre dans l'appareil.
2. Les orifices d'entrée et de sortie d'air doivent être nettoyés régulièrement pour éliminer la poussière et les impuretés. En cas d'utilisation d'air comprimé, veiller à ce que l'appareil ne soit pas endommagé (les ventilateurs doivent notamment être bloqués).
3. Les câbles et connecteurs doivent être nettoyés régulièrement et débarrassés de la poussière et des impuretés.
4. De manière générale, aucun produit de nettoyage ou produit abrasif ne doit être utilisé pour l'entretien, faute de quoi la finition de la surface pourrait être endommagée.
5. De manière générale, les appareils doivent être stockés au sec et protégés de la poussière et des salissures.

MAINTENANCE ET RÉPARATION (uniquement par du personnel qualifié)

DANGER ! L'appareil renferme des composants sous tension. Même après la déconnexion du réseau, il peut subsister une tension résiduelle dans l'appareil, par ex. à cause de condensateurs chargés.

REMARQUE ! L'appareil ne contient aucun élément nécessitant un entretien par l'utilisateur.

REMARQUE ! Les travaux de maintenance et de réparation ne peuvent être effectués que par du personnel spécialisé autorisé par le fabricant. En cas de doute, contacter le fabricant.

REMARQUE ! Des travaux d'entretien effectués de manière non conforme peuvent affecter le droit à la garantie.

ACCESSOIRES DISPONIBLES EN OPTION

CLP21530LENS

Tube de lentille zoom avec angle de rayonnement de 15° à 30°, unité coulissante de diaphragme et filtre à bords souples inclus

Tube de lentille avec angle de rayonnement de 19°

CLP226LENS

Tube de lentille avec angle de rayonnement de 26°

CLP236LENS

Tube de lentille avec angle de rayonnement de 36°

CLP250LENS

Tube de lentille avec angle de rayonnement de 50°

CLPGHOLDER

Support de gobo

Tube de lentille zoom avec angle de rayonnement de 25° à 50°, unité coulissante de diaphragme et filtre à bords souples inclus

NUMÉRO D'ARTICLE : CLP2D CLP2T
Catégorie de produit Éclairage LED statique Éclairage LED statique
Type Ellipsoïdal (Profileur) Ellipsoïdal (Profileur)
Source lumineuse LED COB lumière du jour 230 W avec CT fixe		LED COB blanc chaud 230 W avec CT fixe
Flux lumineux Moteur d'éclairage : 15201 lm		Moteur d'éclairage : 13984 lm
Lentille 19° : 11364 lm		Lentille 19° : 10633 lm
Lentille 26° : 13844 lm		Lentille 26° : 12644 lm
Lentille 36° : 13940 lm		Lentille 36° : 12811 lm
Lentille 50° : 12753 lm		Lentille 50° : 11687 lm
Lentille 15°-30° @15° : 8543 lm		Lentille 15°-30° @15° : 8085 lm
Lentille 15°-30° @30° : 12941 lm		Lentille 15°-30° @30° : 12230 lm
25°-50° lentille@25° : 13947 lm		25°-50° lentille@25° : 12527 lm
Lentille 25°-50° à 50° : 14193 lm		Lentille 25°-50° à 50° : 12758 lm
Lentille/optique lentille fixe (en option) : 19° ; 26° ; 36° ; 50° ; zoom manuel : 15°-30° ; 25°-50°		lentille fixe (en option) : 19° ; 26° ; 36° ; 50° ; zoom manuel : 15°-30° ; 25°-50°
Fréquence MLI 800 Hz ; 1200 Hz ; 2000 Hz ; 3600 Hz ; 12 kHz ; 18.9 kHz ; 25 kHz		800 Hz ; 1200 Hz ; 2000 Hz ; 3600 Hz ; 12 kHz ; 18.9 kHz ; 25 kHz
Résolution du gra-dateur	16 bits 16 bits
Courbes de gradateur Linéaire ; Exponentiel ; Logarithmique ; Courbe en S		Linéaire ; Exponentiel ; Logarithmique ; Courbe en S
Simulation halogène Réponse LED ; réponse halogène Réponse LED ; réponse halogène
Stroboscope	0 Hz - 20 kHz	0 Hz - 20 kHz
Couleurs des LED/ température de couleur	5517K CT fixe	3266K CT fixe
IRC	>94	>97
Angle du faisceau	Angle de rayonnement avec lentille en option : 19° ; 26° ; 36° ; 50° ; 15° - 30° ; 25° - 50°	Angle de rayonnement avec lentille en option : 19° ; 26° ; 36° ; 50° ; 15° - 30° ; 25° - 50°
Mise au point	Mise au point manuelle	Mise au point manuelle
CCT	5517K (nominal 5600K)	3266K (nominal 3200K)
Système d'encadrement	Lames d'encadrement manuelles	Lames d'encadrement manuelles
Protocoles de contrôle DMX, RDM, Unicon Remote ;W-DMX en option avec stick IDMX,EZ Remote		DMX, RDM, Unicon Remote ;W-DMX en option avec stick IDMX,EZ Remote
Connexions dedonnées	Entrée/sortie XLR à 5 broches ;emplacement I-DMX	Entrée/sortie XLR à 5 broches ;emplacement I-DMX
Modes DMX 1CH Dim ; 2CH 16bit ;2CH Strobe ; 3CH Device ;4CH Device ; 5CH Full		1CH Dim ; 2CH 16bit ;2CH Strobe ; 3CH Device ;4CH Device ; 5CH Full
Fonctions DMX Dimmer ; Dimmer précis ; stro-boscope ; paramètres de l’appareil(simple) ; courbe de dimmer ;paramètres de l’appareil (complet)		Dimmer ; Dimmer précis ; stro-boscope ; paramètres de l’appareil(simple) ; courbe de dimmer ;paramètres de l’appareil (complet)
Fonctions RDM Cameo RDM Standard Cameo RDM Standard
Autonome Mode encodeur Dim Strobe ;Esclave		Mode encodeur Dim Strobe ;Esclave
Paramètres système Adresse DMX ; mode DMX ; auto-nome ; esclave ; paramètres sansfil ; minuterie d’arrêt de l’écran ;DMX Fail ; courbe de gradation ;réponse du gradateur ; fréquencedes LED ; ventilateur ; réinitialisa-tion des paramètres d’usine ;		Adresse DMX ; mode DMX ; auto-nome ; esclave ; paramètres sansfil ; minuterie d’arrêt de l’écran ;DMX Fail ; courbe de gradation ;réponse du gradateur ; fréquencedes LED ; ventilateur ; réinitialisa-tion des paramètres d’usine ;
Interface utilisateur 1 bouton-poussoir rotatif 1 bouton-poussoir rotatif
Affichage/Indicateurs Écran OLED Écran OLED
Classe IP IP20 pour l’intérieur IP20 pour l’intérieur
Plage de tempéra-tures ambiantes	-10 °C - 45 °C	-10 °C - 45 °C
Humidité de l’air	< 80 % sans condensation	< 80 % sans condensation
Système derefroidissement	Convection forcée avec ventilateursilencieux ; fonctionnement Venti-lateur éteint	Convection forcée avec ventilateursilencieux ; fonctionnement Venti-lateur éteint
Émissions sonores	32,4 dB en mode ventilateurautomatique	32,4 dB en mode ventilateurautomatique
Tension defonctionnement	100 V CA – 240 V CA/50 Hz – 60 Hz	100 V CA – 240 V CA/50 Hz – 60 Hz
Courant max.	1,08 A à 230 V ; 1,95 A à 110 V	1,08 A à 230 V ; 1,95 A à 110 V
Courant de sortiemax.	12 A	12 A
Consommationélectrique max.	219 W à 230 V ; 222 W à 110 V	219 W à 230 V ; 222 W à 110 V

Raccordement électrique True 1 compatible E/S True 1 compatible E/S

Power-Link 8 unités à 230 V ; 4 unités à 110 V 8 unités à 230 V ; 4 unités à 110 V

Classe de protection Classe de protection 1 Classe de protection 1

Boîtier Alliage de magnésium coulé sous pression, laqué époxy noir Alliage de magnésium coulé sous pression, laqué époxy noir

Distance minimale par 0,5 m 0,5 m rapport à la surface éclairée

Distance minimale 0,2 m 0,2 m par rapport aux matériaux normalement inflammables

Dimensions (L x l x h) 633,3 mm x 330,7 mm x 314 mm 633,3 mm x 330,7 mm x 314 mm

Poids Moteur et support de lentille (à la livraison) : 8,9 kgMoteur d’éclairage : 7,3 kgSupport de lentille : 1,6 kgLentille 19° : 1,5 kgLentille 26° : 1,46 kgLentille 36° : 1,35 kgLentille 50° : 1,35 kgLentille 15° / 30° : 5,8 kgLentille 25° / 50° : 4,5 kg		Moteur et support de lentille (à la livraison) : 8,9 kgMoteur d’éclairage : 7,3 kgSupport de lentille : 1,6 kgLentille 19° : 1,5 kgLentille 26° : 1,46 kgLentille 36° : 1,35 kgLentille 50° : 1,35 kgLentile 15° / 30° : 5,8 kgLentille 25° / 50° : 4,5 kg
UID RDM	0x08A4011B (0000-FFFF)	0x08A4011A (0000-FFFF)

DISTANCE MINIMALE PAR RAPPORT À LA SURFACE ÉCLAIRÉE

Ce symbole indique la distance minimale en mètres (m) à respecter entre le corps lumineux et la surface éclairée. Dans cet exemple, la distance est de 0,5 m. La valeur applicable à cet appareil figure dans les caractéristiques techniques de ce manuel et dans les informations marquées sur le boîtier de l'appareil !

DISTANCE MINIMALE PAR RAPPORT AUX MATÉRIAUX NORMALEMENT INFLAMMABLES

Ce symbole indique la distance minimale en mètres (m) à respecter entre l'appareil et des matériaux normalement inflammables. Dans cet exemple, la distance est de 0,5 m. La valeur applicable à cet appareil figure dans les caractéristiques techniques de ce manuel !

ÉLIMINATION

Emballage :

1. Les emballages peuvent être introduits dans le circuit de recyclage par les voies de collecte habituelles.
2. Trier l'emballage conformément à la législation sur l'élimination des déchets et à la réglementation sur les matériaux recyclables en vigueur dans votre pays.

Appareil :

1. Cet appareil est soumis à la directive européenne sur les déchets d'équipements électriques et électroniques dans sa version actuelle. Directive DEEE Déchets d'équipements électriques et électroniques. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Respecter les réglementations en vigueur dans votre pays !
2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous obtiendrez des informations sur les possibilités d'élimination respectueuses de l'environnement en vous rapprochant de la boutique dans laquelle vous avez acheté le produit ou des autorités régionales compétentes.

Piles et batteries :

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
2. Veiller à respecter la législation et les prescriptions relatives à l'élimination des déchets en vigueur dans votre pays.
3. En tant que particulier, vous obtiendrez des informations sur les possibilités d'élimination respectueuses de l'environnement en vous rapprochant de la boutique dans laquelle vous avez acheté le produit ou des autorités régionales compétentes.
4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

Nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sont disponibles sur Internet à l'adresse suivante :

En cas de panne, contacter votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes (si applicables) :

Directive basse tension (2014/35/UE)

Les déclarations de conformité pour les produits soumis aux directives LVD, EMC et RoHS peuvent être demandées à l'adresse [e-mail].

Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !

ESPAÑOL

FR: (1*) Une fois les ajustements effectués, réglez la valeur sur 000 pour éviter les perturbations par appel de fonction sans fin.
