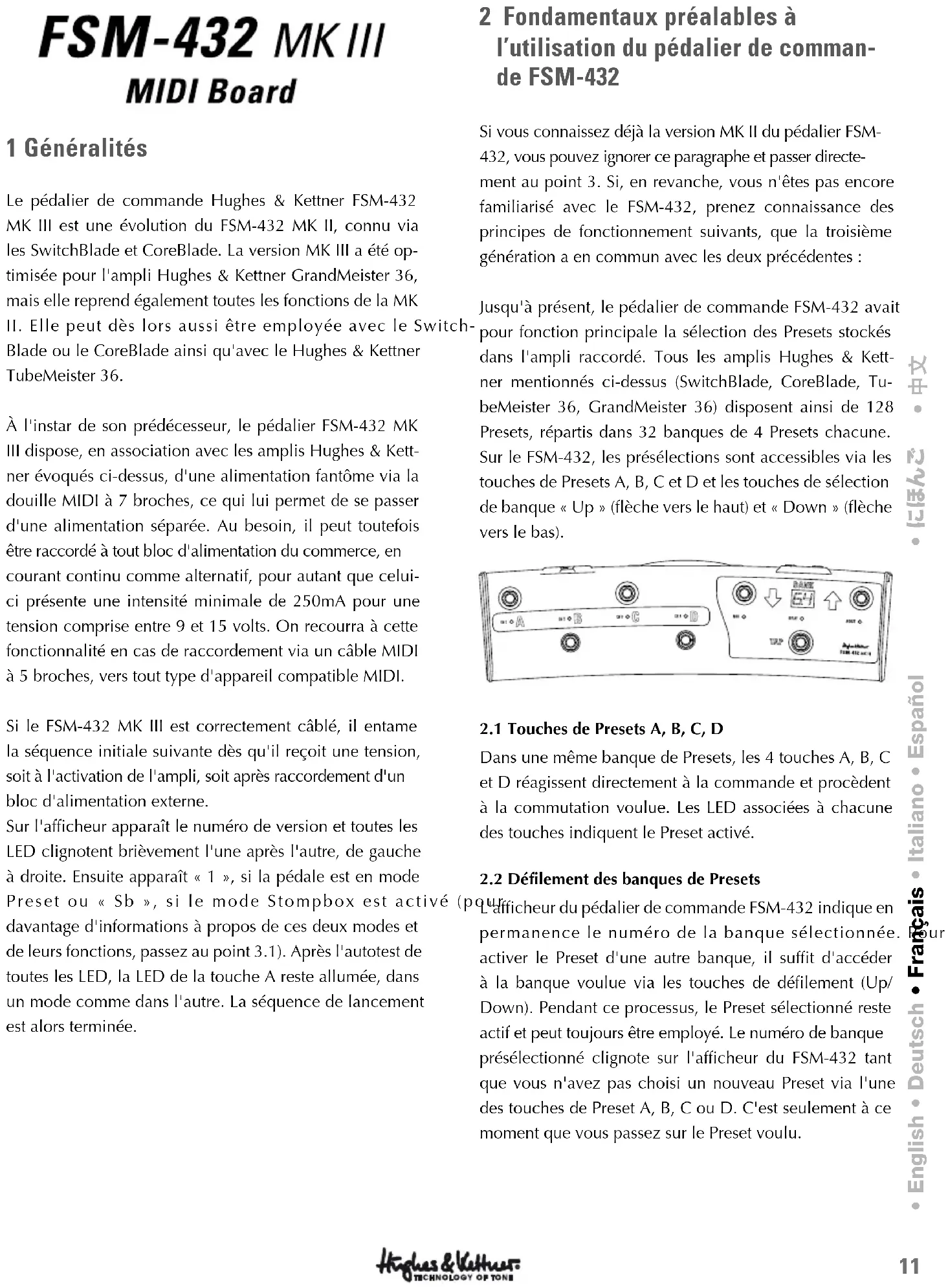

MODE D'EMPLOI FSM-432 MKIII HUGHES & KETTNER
Le pédalier de commande Hughes & Kettner FSM-432 MK III est une évolution du FSM-432 MK II, connu via les SwitchBlade et CoreBlade. La version MK III a été optimisée pour l'ampli Hughes & Kettner GrandMeister 36, mais elle reprend également toutes les fonctions de la MK II. Elle peut dès lors aussi être employée avec le Switch-Blade ou le CoreBlade ainsi qu'avec le Hughes & Kettner TubeMeister 36.
À l'instar de son prédécesseur, le pédalier FSM-432 MK III dispose, en association avec les amplis Hughes & Kettner évoqués ci-dessus, d'une alimentation fantôme via la douille MIDI à 7 broches, ce qui lui permet de se passer d'une alimentation séparée. Au besoin, il peut toutefois être raccordé à tout bloc d'alimentation du commerce, en courant continu comme alternatif, pour autant que celui-ci présente une intensité minimale de 250mA pour une tension comprise entre 9 et 15 volts. On recourra à cette fonctionnalité en cas de raccordement via un câble MIDI à 5 broches, vers tout type d'appareil compatible MIDI.
Si le FSM-432 MK III est correctement câblé, il entame la séquence initiale suivante dès qu'il reçoit une tension, soit à l'activation de l'ampli, soit après raccordement d'un bloc d'alimentation externe.
Sur l'afficheur apparaît le numéro de version et toutes les LED clignotent brièvement l'une après l'autre, de gauche à droite. Ensuite apparaît « 1 », si la pédale est en mode Preset ou « Sb », si le mode Stompbox est activé davantage d'informations à propos de ces deux modes et de leurs fonctions, passez au point 3.1). Après l'autotest de toutes les LED, la LED de la touche A reste allumée, dans un mode comme dans l'autre. La séquence de lancement est alors terminée.
2 Fondamentaux préalables à l'utilisation du pédalier de commande FSM-432
Si vous connaissez déjà la version MK II du pédalier FSM-432, vous pouvez ignorer ce paragraphe et passer directement au point 3. Si, en revanche, vous n'êtes pas encore familiarisé avec le FSM-432, prenez connaissance des principes de fonctionnement suivants, que la troisième génération a en commun avec les deux précédentes :
Jusqu'à présent, le pédalier de commande FSM-432 avait pour fonction principale la sélection des Presets stockés dans l'ampli raccordé. Tous les amplis Hughes & Kettner mentionnés ci-dessus (SwitchBlade, CoreBlade, TubeMeister 36, GrandMeister 36) disposent ainsi de 128 Presets, répartis dans 32 banques de 4 Presets chacune. Sur le FSM-432, les présélections sont accessibles via les touches de Presets A, B, C et D et les touches de sélection de banque « Up » (flèche vers le haut) et « Down » (flèche vers le bas).

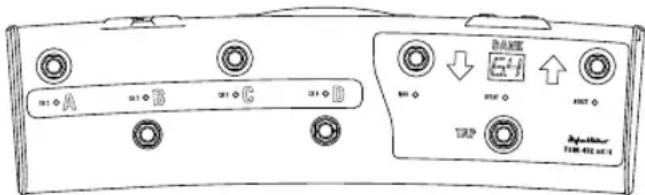

2.1 Touches de Presets A, B, C, D
Dans une même banque de Presets, les 4 touches A, B, C et D réagissent directement à la commande et procèdent à la commutation voulue. Les LED associées à chacune des touches indiquent le Preset activé.
2.2 Défilement des banques de Presets
L'afficheur du pédalier de commande FSM-432 indique en permanence le numéro de la banque sélectionnée activer le Preset d'une autre banque, il suffit d'accéder à la banque voulue via les touches de défilement (Up/Down). Pendant ce processus, le Preset sélectionné reste actif et peut toujours être employé. Le numéro de banque présélectionné clignote sur l'afficheur du FSM-432 tant que vous n'avez pas choisi un nouveau Preset via l'une des touches de Preset A, B, C ou D. C'est seulement à ce moment que vous passez sur le Preset voulu.
Mode Direct
Pour procéder à un changement de program via Bank Up/Down, vous passerez par le mode Direct, c'est-à-dire qu'après le changement de banque, le péda-lier FSM-432 n'attend pas la saisie de la donnée via les touches A, B, C ou D, mais il assure une commutation directe, pour passer par exemple du Preset B de la banque 16 au Preset B de la banque 17 (Up) ou de la banque 15 (Down). Le mode Direct s'active comme suit :
- Appuyez sur la touche Tap et maintenez-la enfoncée ; parallèlement appuyez sur Preset A.
- Relâchez Preset A, puis Tap : le point des décimales s'allume sur l'afficheur à titre d'indicateur.
Pour désactiver le mode Direct, appliquez la même séquence. À noter que le mode Direct n'est pas un réglage permanent ; en d'autres termes, le système repassera automatiquement en mode normal après une mise hors tension !
2.3 Tap
SwitchBlade, CoreBlade et GrandMeister 36 disposent du module FX qui met entre autres à disposition un Delay. À partir du moment où le Delay est activé, vous pouvez régler le paramètre « Time » simplement et rapidement via la commande au pied Tap : le simple fait d'actionner l'interrupteur Tap en cadence suffit à adapter le temps de Delay au tempo.
Conseil : Le pédalier de commande FSM-432 peut également être employé, en association avec les amplis mentionnés ci-dessus, pour la programmation de Presets. Dans ce cas, les notices d'utilisations des amplis concernés vous apporteront les informations détaillées requises.
3 Les nouveautés
Ce qui frappe avant tout, c'est la nouvelle forme ergonomique du robuste boîtier moulé sous pression : léger, arqué selon une courbe respectant le mouvement du pied, dotée de contacteurs décalés vers le haut ou vers le bas, qui rendent pratiquement impossible toute fausse manœuvre du fait de la distance sensiblement accrue entre chacun d'eux.
Exclusif pour l'utilisation avec le GrandMeister 36 :
le pédalier de commande FSM-432 MK III offre, sur le plan technique, un certain nombre de fonctionnalités et de connexions nouvelles :
3.1 Sélecteur de Mode : Preset/Stompbox
Le commutateur à coulisse situé au-dessus des prises MIDI au dos de l'appareil permet de sélectionner le mode de fonctionnement du FSM-432 MK III, en l'occurrence le mode Preset ou le mode Stompbox.
Avec le commutateur en position « Stompbox Mod l'indication « Sb » apparaît sur l'afficheur. Dans ce mode, les Presets ne peuvent pas être récupérés, les canaux étant sélectionnés directement par pression sur la touche correspondante. Les effets de modulation, le Delay et le Boost peuvent être activés ou désactivés indépendamment des canaux. En mode Stompbox, le GrandMeister 36 peut donc être employé comme un ampli « habituel » avec pédales d'effet séparées.
Dans cette configuration, les touches A, B, C et D sont affectées, de façon non modifiable, aux fonctions Clean, Crunch, Lead et Ultra. Lors d'un changement de canal, le GrandMeister 36 « note » automatiquement les derniers réglages de paramètres par canal pour les valeurs Gain, Volume, Bass, Mid, Treble, Resonance et Presence, sans que celles-ci ne doivent être sauvegardées séparément. Cette procédure est indépendante des sons récupérables en mode Preset. La sauvegarde automatique des réglages de canaux en mode Stompbox ne génère donc écrasement de Preset.
Conseil : En mode Stompbox, il est également possible de stocker le réglage son en cours dans un Preset. Pour ce faire, il convient d'appuyer sur la touche Store pendant plus de 2 secondes, ce qui déclenche l'enregistrement des valeurs du son en cours dans le dernier Preset rappelé en mode Preset. Si le son en cours doit être sauvegardé sur un autre emplacement mémoire que le dernier Preset sélectionné, il suffit de passer en mode Preset via le co mutateur à coulisse, d'enfoncer une fois et brièvement le bouton Store et vous enregistrerez votre « son Sb » sur le Preset de votre choix, Preset que vous aurez sélectionné normalement à l'aide des touches de banque Up/Down et des touches de Presets A, B, C et D. Pour davantage d'informations à ce propos, consultez la notice du Hughes & Kettner GrandMeister 36.
Effets, FX Loop et Noise Gate doivent être considérés de façon globale en mode Sb. Concrètement, les réglages effectués sur le GrandMeister 36 équivalent ici pour tous les canaux. Les touches Mod, Delay et Boost permettent d'activer ou de désactiver séparément les modules d'effets « Modulation FX » et « Delay » ainsi que le Boost du GrandMeister 36. Quant à la « Reverb », elle peut se commander via un interrupteur au pied ou une pédale supplémentaire raccordée au pédalier FSM-432 MK III (cf. point 3.3).
3.2 MIDI In
L'entrée « MIDI In » du FSM-432 MK III est requise pour l'utilisation du GrandMeister 36 avec l'App iPad™ Grand-Meister 36 et une interface MIDI séparée. La sortie de l'interface MIDI est dans ce cas reliée avec l'entrée « MIDI In » du FSM-432, la « MIDI Out » du FSM-432 étant comme d'habitude reliée à l'entrée MIDI du GrandMeister 36.
La sortie MIDI du GrandMeister 36 est de nouveau re-
liée à l'entrée MIDI de l'interface MIDI. Pour davantage d'informations à ce propos, consultez la notice de l'App iPad™ GrandMeister 36.
La fonction MIDI peut également être employée pour raccorder d'autres appareils MIDI au départ desquels sont envoyés des ordres de commande. Le pédalier de commande FSM-432 MK III sert alors de véritable Merger MIDI et transmet à la sortie MIDI Out les ordres arrivant à l'entrée MIDI In.
3.3 Control 1 et Control 2
Utilisation et mode de fonctionnement
Ces deux jacks stéréo de 6,3 mm peuvent être raccordés à des pédales d'expression ou à de simples interrupteurs au pied, dont les fonctions de commande supplémentaires peuvent être librement affectées pour le GrandMeister 36. Vous pouvez donc commander à distance, de façon ciblée, l'intégralité des fonctions programmables du Grand-Meister 36.
Concrètement, chaque potentiomètre et chaque touche (en fait, chaque fonction) du GrandMeister 36 se voient attribuer leur propre numéro de contrôleur. Le tableau ci-après reprend toutes les fonctions et les numéros de contrôleurs correspondants. Ces numéros de contrôleurs peuvent être affectés aux deux entrées Control 1 et Control 2 conformément aux indications du point « Affectation des numéros de contrôleur ». À partir de là, les paramètres des fonctions attribuées peuvent être commandés à distance via des pédales d'expression ou interrupteurs au pied raccordés aux deux entrées.
Vous pouvez par exemple réguler la part de Reverb avec une pédale d'expression, activer ou désactiver le Noise Gate via un interrupteur au pied ou encore ajouter ou retirer progressivement du Gain, le tout sans devoir ôter les mains de la guitare.
Les fonctions qui, selon toute vraisemblance, seront les plus souvent utilisées sont la commande à dista Boost par interrupteur au pied (activation ou désactivation sans changement de Preset) et la régulation du volume via une pédale. Comme vous pouvez le voir dans le tableau, le volume se règle via le contrôleur numéro 07 et, en toute logique, via une pédale d'expression, tandis que le Boost se voit attribuer le numéro de contrôleur 64 et peut être activé/désactivé via un interrupteur au pied.
Conseil : Dans le principe, toutes les fonctions peuvent se commander à distance via une pédale ou un interrupteur au pied. Quant à la question de l'utilisation des outils de commande les mieux adaptés, elle trouve sa répons dans le type de régulation de la fonction. Ainsi, pour les fonctions progressives ou les fonctions comptant plus de deux états, le raccordement d'une pédale d's'impose, tandis que les fonctions de commutation pures (deux états seulement : on/off) appellent le branchement d'un interrupteur au pied. Ceci étant, si un interrupteur au pied se voit attribuer un numéro de contrôleur avec plus de deux états, le système basculera toujours du premier au dernier état et inversement. En revanche, en cas d'emploi d'une pédale d'expression, les différents états de la fonction concernée se répartiront sur différents secteurs égaux, sur toute la course de la pédale.
Si un interrupteur au pied se voit par exemple attribuer le numéro de contrôleur 31 (commutation de canal, 4 états), le système basculera toujours du premier au dernier état et inversement. Avec une pédale, en revanche, vous pourrez passer successivement sur les 4 canaux, chaque canal étant couvert par un quart de la course de la pédale.
Liste des numéros de contrôleurs et fonctions télécommandables associées du GrandMeister 36 :
| 1 Intensité de modulation | |
| 4 Delay Time, 128 niveaux, de 51 ms à 1.360 ms | |
| 7 | V o l u m e ( f a |
| 9 Silence On/Off. L'état « On » est maintenu aussi longtempsqu'un canal d'ampli n'est pas changé, que le paramètre Volumen'est pas modifié ou que l'ampli n'est pas rebranché | |
| 12 Type Mod FX | |
| 20 Gain (faible) | |
| 21 Bass | |
| 22 Mid | |
| 23 Treble | |
| 24 Resonance | |
| 25 Presence | |
| 26 Vitesse de modulation (toujours pour l'effet de modulation actif) | |
| 27 Feed-back Delay | |
| 28 Volume Delay | |
| 29 Volume Reverb | |
| 30 Commutation Power Soak (5 possibilités) | |
| 31 Commutation Channel (4 possibilités) | |
| 52 Mod-FX On-Off | |
| 53 Delay On-Off | |
| 54 Reverb On-Off | |
| 55 FX-Loop On-Off | |
| 56 Gain (fort) | |
| 57 Volume (fort) | |
| 63 Noise Gate On-Off | |
| 64 Boost On-Off | |
Conseil : L'indication « soft » (faible) associée aux contrôleurs numéros 07 (Volume) et 20 (Gain) signifie que la modification de valeur demandée par l'actionnement d'un pédale d'expression est « adoucie ». On évite ainsi qu'en cas d'écart important entre la valeur initiale du paramètre à régler et la position de sortie de la pédale d'expression, des sauts de volume abrupts ne surviennent. Toutefois, les contrôleurs 56 et 57 permettent, pour leur part, de procéder à des modifications brutales de volume ou de Gain (indication « hard » (fort)).
Affectation des numéros de contrôleurs
L'affectation de la fonction à commander à distance (numéro de contrôleur) pour les deux entrées Control 1 et Control 2 fonctionne comme suit :
- Control 1:
Pour activer le mode de réglage, enfoncez simultanément les touches TAP et D sur le pédalier de commande FSM-432 MK III et
maintenez-les dans cette position pendant 3 secondes environ, soit jusqu'à ce qu'apparaisse sur l'afficheur le numéro de contrôleur et que clignote le point derrière le deuxième chiffre (confirmation de l'activation du mode de réglage). Vous pouvez à présent choisir le numéro de contrôleur à l'aide des touches « Up » et « Down ». Une fois la sélection effectuée, validez le numéro avec la touche D. Le point cesse alors de clignoter et le FSM-432 revient en mode d'utilisation normal.
- Control 2:
Enfoncez simultanément les touches TAP et C jusqu'à ce qu'apparaisse sur l'afficheur le numéro de contrôleur et que clignote le
point situé après le premier chiffre. Relâchez alors les touches, puis sélectionnez le numéro de contrôleur comme indiqué ci-avant, au point Control 1. Validez enfin avec la touche C.
4 Autres fonctions
Le pédalier de commande FSM-432 MK III propose e core d'autres fonctions. Ainsi, le fait de maintenir enfoncées pendant 3 secondes environ la touche TAP et l'une des 4 touches de Preset A, B, C et D permet d'accéder aux fonctions suivantes :
- TAP + A = mode Banque direct
- TAP + B = passage au mode Stompbox sans modification de la position du sélecteur de mode. Pour revenir en mode Preset, maintenez à nouveau enfoncées TAP + B, ou relancez le pédalier FSM-432 en la débranchant, puis en la rebranchant.
- TAP + C = modification du numéro de contrôleur pour Control 2 (cf. point 3.3.3). D'usine, ce numéro est le 64 (Boost).
- TAP + D = modification du numéro de contrôleur pour Control 1 (cf. point « Affectation des numéros de contrôleurs »). D'usine, ce numéro est le 07 (Volume).
Vous pouvez encore bénéficier d'autres fonctions spéciales, auxquelles vous accéderez par diverses combinaisons de touches à réaliser au moment de la mise sous tension du Hughes & Kettner GrandMeister 36 (interrupteur Power On) :
- « Power On » + A = sélection du canal MIDI du FSM-432 via les touches Up et Down. À confirmer par la touche A. Pour davantage d'informations à ce propos, consultez la notice d'utilisation du GrandMeister 36.
- « Power On » + TAP + Up = réinitialisation du FSM-432 (retour au paramétrage d'usine). Gardez TAP et Up enfoncées jusqu'à ce qu'apparaisse dans l'afficheur un double 8 avec le point des décimales. Relâchez ensuite les touches. Pour confirmer la réinitialisation, les différents segments de l'afficheur sont parcourus avant que ne démarre la séquence initiale (cf. point 1).
- « Power On » + TAP + Down = fonction spéciale de dépistage des pannes, pour le cas où un mouvement sur la pédale ne génère aucun changement au niveau de l'ampli. Ce mode permet de vérifier les deux entrées de contrôleur. L'afficheur du FSM-432 indique ici la valeur seuil, en pour cent (0-99%), de la pédale raccordée aux entrées. Les LED s'allument de gauche à droite à mesure que cette valeur augmente.
| Caractéristiques techniques | FSM-432 MK III |
| Entrées contrôleur 1 et 2 Jack stéréo 6,3 mm | |
| Midi-In Douille DIN 5 broches | |
| Midi-Out Douille DIN 7 broches (avec 2 broches pour l'alimentation fantôme) | |
| Bloc d'alimentation optionnel | CA ou CC / 9-15 V / 250 mA min. |
| Dimensions (I x H x P) 460 x 1 | 34 x 70 mm |
| Poids 1,7 kg / 3,7 lbs. |
