MODE D'EMPLOI CV12DA HiKOKI

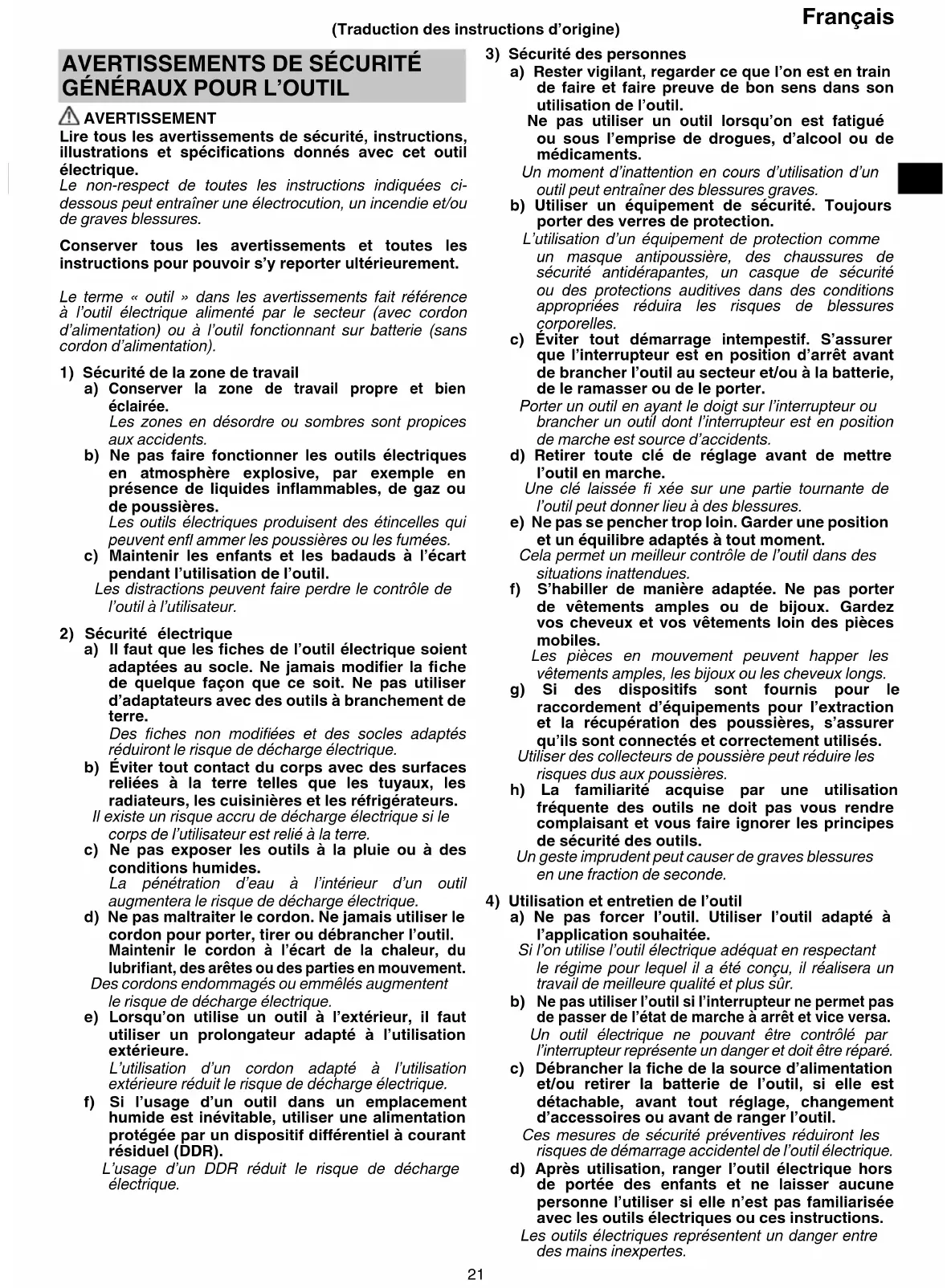

Lire tous les avertissements de sécurité, instructions, illustrations et spécifications donnés avec cet outil électrique.
Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à l'outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à l'outil fonctionnant sur batterie (sans cordon d'alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée.
Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières.
Les outils électriques produisent des étincelles qui peuvent enfl ammer les poussières ou les fumées.
c) Maintenir les enfants et les badauds à l'écart pendant l'utilisation de l'outil.
Les distractions peuvent faire perdre le contrôle de l'outil à l'utilisateur.
2) Sécurité électrique
a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre.
Des fiches non modifiées et des socles adaptés réduiront le risque de décharge électrique.
b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.
Il existe un risque accru de décharge électrique si le corps de l'utilisateur est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides.
La pénétration d'eau à l'intérieur d'un outil augmentera le risque de décharge électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement.
Des cordons endommagés ou emmêlés augmentent le risque de décharge électrique.
e) Lorsqu'on utilise un outil à l'extérieur, il faut utiliser un prolongateur adapté à l'utilisation extérieure.
L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de décharge électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif différentiel à courant résiduel (DDR).
L'usage d'un DDR réduit le risque de décharge électrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que l'on est en train de faire et faire preuve de bon sens dans son utilisation de l'outil.
Ne pas utiliser un outil lorsqu'on est fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments.
Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves.
b) Utiliser un équipement de sécurité. Toujours porter des verres de protection.
L'utilisation d'un équipement de protection comme un masque antipoussière, des chaussures de sécurité antidérapantes, un casque de sécurité ou des protections auditives dans des conditions appropriées réduira les risques de blessures corporelles.
c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil au secteur et/ou à la batterie, de le ramasser ou de le porter.
Porter un outil en ayant le doigt sur l'interrupteur ou brancher un outil dont l'interrupteur est en position de marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche.
Une clé laissée fi xée sur une partie tournante de l'outil peut donner lieu à des blessures.
e) Ne pas se pencher trop loin. Garder une position et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Gardez vos cheveux et vos vêtements loin des pièces mobiles. Les pièces en mouvement peuvent happen les vêtements amples, les bijoux ou les cheveux longs.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
h) La familiarité acquise par une utilisation fréquente des outils ne doit pas vous rendre complaisant et vous faire ignorer les principes de sécurité des outils.
Un geste imprudent peut causer de graves blessures en une fraction de seconde.
4) Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à l'application souhaitée.
Si l'on utilise l'outil électrique adéquat en respectant le régime pour lequel il a été conçu, il réalisera un travail de meilleure qualité et plus sûr.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Un outil électrique ne pouvant être contrôlé par l'interrupteur représente un danger et doit être réparé.
c) Débrancher la fiche de la source d'alimentation et/ou retirer la batterie de l'outil, si elle est détachable, avant tout réglage, changement d'accessoires ou avant de ranger l'outil.
Ces mesures de sécurité préventives réduiront les risques de démarrage accidentel de l'outil électrique.
d) Après utilisation, ranger l'outil électrique hors de portée des enfants et ne laisser aucune personne l'utiliser si elle n'est pas familiarisée avec les outils électriques ou ces instructions.
Les outils électriques représentent un danger entre des mains inexpertes.
Français
e) Entretenir les outils électriques et les accessoires. Assurez-vous que les pièces en mouvement ne sont pas désalignées ou coincées, qu'aucune pièce n'est cassée ou que l'outil électrique n'a subi aucun dommage pouvant aff ecter son bon fonctionnement. Si l'outil électrique est endommagé, le faire réparer avant de le réutiliser.
De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permettant de couper.
Un outil bien entretenu aux bords bien aff útés risquera moins de se coincer et sera plus facile à maîtriser.
g) Utiliser l'outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser.
L'utilisation d'un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.
h) Garder les poignées et les surfaces de préhension propres, sèches et exemptes d'huile et de graisse.
Les poignées et surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil de manière sûre dans des situations inattendues.
5) Utilisation des outils fonctionnant sur batteries et précautions d'emploi
a) Ne recharger qu'avec le chargeur spécifi é par le fabricant.
Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries.
b) N'utiliser les outils qu'avec des blocs de batteries spécifi quement désignés.
L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.
c) Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre.
Le court-circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu.
d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale.
Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
e) Ne pas utiliser un bloc batterie ou un outil qui est endommagé ou modifi é.
Des batteries endommagées ou modifiées peuvent présenter un comportement imprévisible pouvant provoquer un incendie, une explosion ou un risque de blessures.
f) Ne pas exposer un bloc batterie ou un outil à un feu ou à des températures excessives.
L'exposition à un feu ou à des températures supérieures à 130 °C peut provoquer une explosion.
g) Suivre toutes les instructions de charge et ne pas charger le pack batterie ou l'outil en dehors de la plage de température spécifiée dans les instructions.
Une charge incorrecte ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmente le risque d'incendie.
6) Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifié é utilisant uniquement des pièces de rechange identiques.
Cela assurera le maintien de la sécurité de l'outil.
b) Ne jamais réaliser la maintenance sur des packs batterie endommagés.
La maintenance des blocs batterie ne doit être réalisée que par le fabricant ou des personnes autorisées.
PRECAUTIONS
Maintenir les enfants et les personnes infirmes éloignés.
Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infi rmes.
AVERTISSEMENTS DE SÉCURITÉ DE L'OUTIL MULTITOOL SANS FIL
- Tenir l'foutil électrique par les surfaces isolées permettant de l'fagripper pour effectuer une opération où l'accessoire de coupe peut entrer en contact avec des fi ls électriques masqués.
Le contact de l'accessoire de coupe avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l'foutil et communiquer une décharge électrique à l'opérateur.
AVERTISSEMENTS DE SÉCURITÉ SUPPLÉMENTAIRES
-
Maintenez toujours fermement l'outil avec une main sur le logement (Fig. 10). Ne touchez pas la partie métallique.
-
Assurez-vous que la zone à perforer ne présente aucun obstacle masqué, notamment un câblage électrique ou des conduites d'eau ou de gaz. Percer dans les éléments mentionnés ci-dessus présente un risque de décharge électrique ou de court-circuit, de fuite de gaz ou d'autres dangers susceptibles de provoquer des accidents ou des blessures graves.
-
Tenir fermement l'outil pendant le fonctionnement. Ne pas respecter cette consigne présente un risque d'accident ou de blessures.
-
Fixer la pièce à percer en place. Une pièce serrée avec des dispositifs de serrage ou placée dans un étau est maintenue plus solidement en place qu'avec les mains.
-
Préparer et vérifier l'environnement de travail. Vérifier si l'environnement de travail convient aux précautions suivantes.
-
Les particules de poussière telles que l'amiante ou la silice sont dangereuses pour la santé. Lorsque vous travaillez avec des matériaux contenant ces composants, prenez les mesures anti-poussière adéquates.
-
Travail avec du métal peut provoquer des étincelles. Assurez-vous qu'il n'y a pas de matériaux combustibles et inflammables à proximité et qu'ils sont rangés dans un endroit sûr.
-
Ne pas laisser de corps étrangers pénétrer par le trou de raccord de la batterie rechargeable.
-
Ne jamais désassembler la batterie rechargeable et le chargeur.
-
Ne jamais court-circuiter la batterie rechargeable. Le court-circuitage de la batterie provoquera un courant électrique puissant et une surchauff e. Cela présente un risque de brûlure ou de dégâts à la batterie.
-
Ne pas jeter la batterie au feu. Elle pourrait exploser.
-
Apporter la batterie au magasin où elle a été achetée dès que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne pas jeter de batterie usagée.
-
Ne pas insérer d'objets dans les fentes d'aération du chargeur. L'insertion d'objets métalliques ou de produits infl ammables dans les fentes d'aération du chargeur présente un risque d'électrocution ou de dégât du chargeur.
-
Après utilisation pour travaux de coupe ou de meulage en continu, laisser l'appareil reposer pendant 15 minutes lors du remplacement de la batterie. La température du moteur, du commutateur, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage.
-
Le moteur peut s'arrêter en cas de surcharge de l'outil. Le cas échéant, relâcher le commutateur de l'outil et éliminer la cause de la surcharge.
-
L'utilisation de la batterie par temps froid (moins de 0 degré Celsius) peut parfois aff aiblir la fréquence des vibrations et réduire la charge de travail. Il s'agit toutefois d'un phénomène purement temporaire, et la batterie recommencera à fonctionner normalement lorsqu'elle se sera réchauff ée.
-
Ne touchez jamais les pièces mobiles.
Ne jamais placer les mains, les doigts ou d'autres parties
-
Ne pas regarder directement dans la lumière. Cela pourrait provoquer des lésions oculaires.
-
Ne touchez pas l'outil d'application, sa zone de fixation ou toute autre surface métallique immédiatement après utilisation car ils seront chauds. Cela pourrait entraîner des brûlures ou des blessures.
-
Assurez-vous que personne ne se trouve en dessous de l'outil lorsqu'il est utilisé sur des emplacements élevés. Laisser tomber l'outil ou le matériel peut entraîner un accident ou des blessures.
-
Ne jamais appliquer une force excessive à l'outil d'application lorsque vous travaillez. Ceci risquerait de casser l'outil d'application ou d'endommager le moteur.
-
Ne laissez pas l'outil en marche sans surveillance sur le sol, sur la table ou dans d'autres lieux. Cela risque de causer des blessures.
-
Si l'outil d'application ne semble pas desserré ou inégale après l'avoir fixé sur l'appareil, suivez les instructions de Fig. 5 et refixez l'outil. L'utilisation de l'appareil avec un outil d'application desserré ou inégal peut entraîner des blessures.
-
Lorsque vous allumez l'outil, assurez-vous que l'outil d'application n'est en contact avec aucun matériaux et fournitures. Vous risquez sinon de vous blesser.
-
Pour une efficacité de coupe optimale, modifiez la fréquence de vibration de l'outil d'application en fonction des conditions de travail et des matériaux à couper.
-
Après utilisation, assurez-vous de ne pas placer l'outil à proximité des copeaux ou de la sciure avant son arrêt total, car il pourrait les aspirer.
-
Ne pas polir le bois avec du papier à poncer utilisé pour le polissage de métal.
-
N'utilisez pas du papier à poncer usé ou encrassé.
-
N'utilisez pas le produit si l'outil ou les bornes de la batterie (fi xation de la batterie) sont déformés.
Installer la batterie peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou un début d'incendie.
- Gardez les bornes de l'outil (support de la batterie) exemptes de copeaux et à la poussière.
- Avant toute utilisation, assurez-vous qu'aucun copeau ou poussière ne s'est accumulé sur la zone des bornes.
○ Pendant l'utilisation, essayez d'éviter que des copeaux ou de la poussière provenant de l'outil ne tombent sur la batterie.
○ Lors de la suspension de l'opération ou après l'utilisation, ne laissez pas l'outil dans un endroit où il pourrait être exposé à des copeaux ou de la poussière.
Le non-respect de cette consigne peut entraîner un court-circuit qui pourrait provoquer des émissions de fumée ou un début d'incendie.
-
Toujours utiliser l'outil et la batterie à des températures comprises entre -5 et 40°C.
-
Chargez toujours la batterie à une température ambiante de 0 à 40 °C.
PRÉCAUTIONS RELATIVES À LA BATTERIE AU LITHIUM-ION
Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation.
Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lors de l'utilisation de ce produit, même si le commutateur est actionné. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.
-
Lorsque la charge restante de la batterie diminue, le moteur s'arrête. Dans ce cas de figure, charger immédiatement la batterie.
-
En cas de surcharge de l'outil, le moteur peut s'arrêter. Dans ce cas, relâcher le commutateur de l'outil et éliminer les causes de la surcharge. Après cela, vous pouvez l'utiliser à nouveau.
-
En cas de surchauffe due à un travail trop intensif, l'alimentation de la batterie peut se couper. Dans ce cas, arrêter toute utilisation de la batterie et la laisser refroidir. Après cela, vous pouvez l'utiliser à nouveau.
En outre, respecter la précaution et l'avertissement suivants. AVERTISSEMENT
Afin d'éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respecter scrupuleusement les précautions suivantes :
- S'assurer que les copeaux et la poussière ne s'accumulent pas sur la batterie.
○ Pendant la tâche, s'assurer que les copeaux et la poussière ne tombent pas sur la batterie.
S'assurer que les copeaux et la poussière qui tombent sur l'outil lors de la tâche ne s'accumulent pas sur la batterie.
○ Ne pas conserver une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
○ Avant de stocker une batterie, retirer tous les copeaux et la poussière qui ont pu y adhérer et ne pas la ranger avec des pièces métalliques (vis, clous, etc.).
-
Ne pas percer la batterie à l'aide d'un objet pointu tel qu'un clou. Ne pas la frapper à l'aide d'un marteau. Ne pas marcher dessus, ni la lancer ou la soumettre à un choc physique important.
-
Ne pas utiliser une batterie dont l'extérieur est déformé ou laisse penser qu'elle est défectueuse.
-
Ne pas insérer la batterie à l'envers (pôles inversés).
-
Ne pas raccorder directement la batterie à une prise électrique ou à un allume-cigare.
-
Ne pas utiliser la batterie à d'autres fins que celle spécifiée.
-
En cas d'échec du chargement d'une batterie, même après un certain délai, arrêter immédiatement le rechargement.
-
Ne pas exposer la batterie à des températures ou une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
-
Maintenir la batterie à l'écart de toute flamme en cas de détection d'une fuite ou d'une mauvaise odeur.
-
Ne pas utiliser à proximité d'une source puissante d'électricité statique.
Français
- En cas de fuite de la batterie, de mauvaise odeur, de génération de chaleur, de décoloration, de déformation ou d'anomalie en cours d'utilisation, de rechargement ou d'entreposage, ôter immédiatement la batterie de l'équipement ou du chargeur de batterie et cesser de l'utiliser.
- N'immergez pas la batterie ou ne laissez aucun liquide couler à l'intérieur. La pénétration de liquide conducteur, tel que de l'eau, peut provoquer des dégâts et entraîner un incendie ou une explosion. Rangez la batterie dans un endroit frais et sec, et à distance de tout objet infl ammable. Les atmosphères à gaz corrosifs doivent être évitées.
ATTENTION
- En cas de projection dans les yeux du liquide ayant fui de la batterie, ne pas se frotter les yeux, les rincer à l'eau claire et contacter immédiatement un médecin.
En l'absence de traitement, le liquide peut provoquer des lésions oculaires.
- En cas de projection du liquide ayant fui de la batterie sur la peau ou les vêtements, rincer immédiatement ces derniers à l'eau claire (au robinet).
Le liquide peut provoquer une irritation de la peau.
- En cas de détection de rouille, de mauvaise odeur, de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, ne pas utiliser cette dernière et la renvoyer au fournisseur ou au fabricant.
AVERTISSEMENT
Si des corps étrangers conducteurs s'introduisent dans la borne de la batterie lithium-ion, un court-circuit peut se produire dans la batterie et provoquer un incendie. Lors du stockage d'une batterie lithium-ion, veiller à suivre scrupuleusement les instructions suivantes.
○ Ne pas placer de débris conducteurs, de clous ou de morceaux de fi ls électriques en fer ou en cuivre dans le boîtier de rangement.
Pour éviter tout court-circuit, charger la batterie dans l'outil ou insérer le couvercle de la batterie à fond, de manière à ne plus voir le ventilateur.

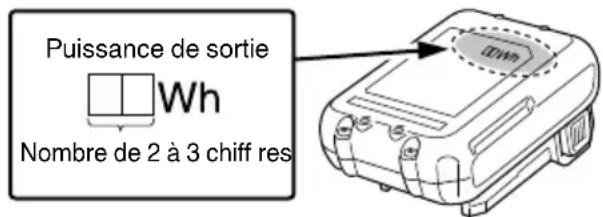

À PROPOS DU TRANSPORT DE LA BATTERIE LITHIUM-ION
Lors du transport d'une batterie lithium-ion, veuillez observer les précautions suivantes.
AVERTISSEMENT
Informer la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.
Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classification de transport des produits dangereux et nécessitent l'application de procédures spéciales.
Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination.
| 1 | Commutateur Panneau d'affi | chage |
| 2 | Lumière LED | Indicateur de batterie restante |
| 3 | Anneau de fi xation | Indicateur témoin de batterie restante |
| 4 | Boulon M6 Trou de retenue | |
| 5 | Plaque signalétique | Ergot d'anneau de fi xation |
| 6 | Poignée Lame | 18 |
| 7 | Molette Plaque de ponçage | |
| 8 | Batterie Papier abrasif | 20 |
| 9 | Loquet | 21 Adaptateur de dépoussiérage |
| 10 | Clé hexagonale Garniture en feutre | |
| 11 | Support de clé | 23 Tuyau |
| 12 | Témoin lumineux | |
SYMBOLES
AVERTISSEMENT
Les symboles suivants sont utilisés pour l'outil. Bien se familiariser avec leur signification avant d'utiliser l'outil.
* Selon la batterie jointe. Le poids le plus lourd est mesuré avec BSL1240M (vendue séparément).
| CV12DA: Multi Tool sans fi I | |
 | Pour réduire les risques de blessures, l'utilisateur doit lire le manuel d'utilisation. |
 | Pour les pays européens uniquement Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement. |
| Courant direct | |
| V | Tension nominale |
| n_0 | Vitesse à vide |
| min-1 | Oscillations par minute |
| Angle d'oscillation, total (gauche/droite) | |
 | Poids* (Selon la procédure EPTA 01/2014) |
 | Bouton ON |
| Bouton OFF | |
 | Débrancher la batterie |
 | Cale |
| Papier à poncer | |
| Lame | |
| Trait de scie | |
| Boîte d'accessoires | |
| Avertissement | |
| Action interdite |
Batterie
 | Commutateur de puissance batterie résiduelle |
 | S'allume ;La puissance résiduelle de la batterie est de plus de 75%. |
 | S'allume ;La puissance résiduelle de la batterie se situe entre 50 et 75%. |
 | S'allume ;La puissance résiduelle de la batterie se situe entre 25 et 50%. |
 | S'allume ;La puissance résiduelle de la batterie est de moins de 25%. |
 | Clignote ;La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus rapidement possible. |
 | Clignote ;Sortie suspendue en raison d'une température élevée. Retirez la batterie de l'outil et laissez-la refroidir complètement. |
 | Clignote ;Sortie interrompue en raison d'une défaillance ou un dysfonctionnement. Le problème ne provient peut-être pas de la batterie ; veuillez contacter votre revendeur. |
REMARQUE
Pour éviter d'épuiser la batterie si l'on oublie d'éteindre la DEL, la lampe s'éteint automatiquement après environ 3 secondes.
ACCESSOIRES STANDARD
Outre l'unité principale (1 unité), l'emballage contient les accessoires répertoriés à la page 171.
Les accessoires standard sont sujets à changement sans préavis.
APPLICATIONS
○ Coupe nette et coupe de poche de diff érents matériaux
O Décollement de carreaux, isolation, etc.
○ Polissage de matériaux en bois, etc.
SPÉCIFICATIONS
Les spécifi cations de cet outil sont énumérées dans le tableau de la page 171.
REMARQUE
Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.
CHARGE
Avant d'utiliser l'outil électrique, charger la batterie comme suit.
- Branchez le cordon d'alimentation du chargeur'à une prise secteur.
Quand on raccorde la fi che du chargeur à une prise murale, la lampe témoin clignote en rouge (à intervalles d'une seconde).
- Insérer la batterie dans le chargeur.
Insérez fermement la batterie dans le chargeur comme illustré sur Fig. 3 (à la page 2).
- Charge
Quand une batterie est insérée dans le chargeur, la charge commence et la lampe témoin s'allume en rouge.
Quand la batterie est complètement chargée, la lampé témoin clignote en rouge. (À intervalles d'une seconde) (Voir Tableau 1)
● Pilot indication de lampe
Les indications de la lampe témoin sont indiquées dans le Tableau 1, selon l'état du chargeur ou de la batterie rechargeable.
Tableau 1
| Indications de la lampe témoin | ||||
| Lampe témoin (rouge) | Avant la charge | Clignote | S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) | |
| Pendant la charge | S'allume | S'allume sans interruption | ||
| Charge terminée | Clignote | S'allume pendant 0,5 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) | ||
| Veille en surchauff e | Clignote | S'allume pendant 1 seconde. Ne s'allume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde) | Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide). | |
| Charge impossible | Scintille | S'allume pendant 0,1 seconde. Ne s'allume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde) | Anomalie de la batterie ou du chargeur | |
- Au sujet des températures et de la durée de charge de la batterie.
Les températures et la durée de charge sont indiquées dans le Tableau 2.
Tableau 2
| Batterie\Chargeur | UC12SL | |
| Tension de charge V 10,8 – 12 Valeur max. | ||
| Type de batterie Li-ion | ||
| Températures de recharge de la batterie | 0°C – 50°C | |
| Durée de charge selon la capacité de la batterie, approx.(à 20°C) | ||
| 1,5 Ah | min. | 22 (3 cellules) |
| 2,5 Ah | min. | 37 (3 cellules) |
| 4,0 Ah | min. | 60 (3 cellules) |
REMARQUE
Le temps de recharge peut varier selon la température ambiante et la tension de la source.
De plus, la durée de charge est nettement plus longue dans un environnement à basse température mais ceci n'est pas anormal.
ATTENTION
Si le chargeur de batterie a été utilisé en continu, une surchauff e risque de se produire, ce qui peut provoquer des dysfonctionnements. Une fois la charge terminée, attendez 15 minutes avant la prochaine charge.
-
Débrancher le cordon d'alimentation du chargeur de la prise secteur.
-
Tenir fermement le chargeur et dégager la batterie.
REMARQUE
Bien sortir la batterie du chargeur après usage, et la conserver.
ATTENTION
Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a été laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu'elle vient d'être utilisée, la lampe témoin du chargeur s'allume pendant 1 seconde, ne s'allume pas pendant 0,5 secondes (arrêt pendant 0,5 secondes). Dans ce cas, commencez par laisser la batterie refroidir avant de démarrer le chargement.
○ Lorsque la lampe témoin scintille (à intervalles de 0,2 seconde), vérifi ez la présence de corps étrangers dans le connecteur de batterie du chargeur. En l'absence de corps étrangers, il s'agit probablement d'un dysfonctionnement de la batterie ou du chargeur. Les confi er à un service d'entretien autorisé.
○ Comme le micro-ordinateur intégré nécessite environ 3 secondes pour confirmer le chargement de la batterie lorsque le chargeur est retiré, attendez au moins 3 secondes avant de le réinsérer pour poursuivre le chargement. Si la batterie est réinsérée dans un délai de 3 secondes, elle n'est peut-être pas correctement chargée.
Si la lampe témoin ne clignote pas en rouge (toutes les secondes), même avec le cordon du chargeur branché sur l'alimentation, cela indique que le circuit de protection du chargeur est peut-être activé.
Débrancher le cordon ou la fi che de l'alimentation, puis rétablir la connexion au bout d'une trentaine de secondes. Si cela ne provoque toujours pas le clignotement en rouge (toutes les secondes) de la lampe témoin, apporter le chargeur dans un service après-vente HiKOKI agréé.
INSTALLATION ET FONCTIONNEMENT
| Action Figure Page | ||
| Retrait et insertion de la batterie | 2 | 2 |
| Charge | 3 | 2 |
| Témoin lumineux de puissance batterie résiduelle | 4 | 2 |
| Fonctionnement du commutateur | 5 | 2 |
| Comment utiliser la DEL d'éclairage | 6 | 3 |
| Réglage de la vitesse de fonctionnement*1 | 7 | 3 |
| Montage de l'outil d'application | 8 | 3 |
| Logement de la clé hexagonale | 9 | 4 |
| Maintien de l'outil | 10 | 4 |
| Sciage*2 | 11 | 4 |
| Ponçage*2 | 12 | 4 |
| Montage de l'adaptateur de dépoussiérage (vendu séparément) | 13 | 5 |
| Sélection des accessoires*3 | — | 172 |
*1 Vous pouvez modifier la fréquence de vibration entre 6000 à 20000 min-1 en ajustant la molette de « 1 » à « 6 ». Réglez la molette sur la vitesse qui convient le mieux aux conditions de la tâche et aux matériaux utilisés.
*2 Évitez d'appliquer une force excessive sur l'outil. Évitez d'appliquer une pression sur la batterie pendant le travail.
*3 Sélectionnez les accessoires qui sont adaptés à une tâche spécifi que.
Pour plus de détails, contactez un service après-vente HiKOKI agréé.
MESSAGES D'ALERTE PAR TÉMOIN DEL
Cet appareil dispose de fonctions qui sont conçues pour protéger l'outil lui-même, ainsi que la batterie. Lorsque le commutateur est tiré, si l'une des fonctions de protection est enclenchée pendant le fonctionnement, le témoin DEL clignote comme décrit dans Tableau 3. Lorsque l'une des fonctions de protection est enclenchée, enlever immédiatement votre doigt du commutateur et suivre les instructions décrites sous l'action corrective.
| Fonction de protection Affi chage du témoin DEL Action corrective | ||
| Protection contre la surcharge Protection température | Marche 0,5 seconde/Arrêt 0,5 seconde | Éliminez la cause de la surcharge. Laisser l'outil et la batterie refroidir complètement. |
| Protection basse tension Recharger la batterie. | ||
| Dommages causés aux pièces PCBA | Marche 0,25 seconde/Arrêt 0,25 seconde | Veuillez apporter l'outil à un service après-vente HiKOKI agréé. |
ENTRETIEN ET VÉRIFICATION
1. Contrôle de l'outil d'application
L'utilisation prolongée d'un outil d'application émoussé ou endommagé provoquera une diminution d'effi cacité de coupe et peut provoquer une surcharge du moteur. Remplacez l'outil d'application avec un nouveau, dès qu'une abrasion excessive apparaît.
2. Vérification des vis de fixation
Vérifier régulièrement toutes les vis de fixation et s'assurer qu'elles sont bien serrées. S'il advient qu'une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.
3. Entretien du moteur
Le bobinage de l'ensemble moteur est le « cœur » même de l'outil électrique. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.
4. Nettoyage de l'extérieur
Quand l'outil électrique est sale, l'essuyer avec un chiffon sec et doux ou un chiff on imbibé d'eau savonneuse. Ne pas utiliser de solvant au chlore, d'essence ou de diluant, car ils font fondre les matières plastiques.
5. Rangement
Ranger l'outil électrique dans un endroit où la température est inférieure à 40 °C et hors de portée des enfants.
REMARQUE
Stockage des batteries au lithium-ion.
S'assurer que les batteries au lithium-ion ont été entièrement chargées avant de les stocker.
Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d'autonomie des batteries alors incapables de tenir une charge.
Il est cependant possible de recouvrer la capacité d'autonomie d'une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation.
Si la durée d'autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérer la batterie en fin de vie et s'en procurer une neuve.
ATTENTION
Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.
Avis important sur les batteries pour outils électriques sans fi | HiKOKI
Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s'il est utilisé avec une batterie autre que celle que nous avons spécifiée, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes).
GARANTIE
Nous garantissons que l'ensemble des outils électriques HiKOKI sont conformes aux réglementations spécifi ques statutaires/nationales. Cette garantie ne couvre pas les défauts ni les dommages inhérents à une mauvaise utilisation, une utilisation abusive ou l'usure et les dommages normaux. En cas de réclamation, veuillez envoyer l'outil électrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du mode d'emploi, dans un service après-vente HiKOKI agréé.
Au sujet du bruit et des vibrations
Les valeurs mesurées ont été déterminées en fonction de la norme EN62841 et déclarées conformes à ISO 4871.
Niveau de puissance sonore pondérée A : 93 dB (A) Niveau de pression acoustique pondérée A : 82 dB (A) Incertitude K : 3 dB (A).
Porter des protections anti-bruit.
Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées conformément à EN62841.
Valeur d'émission de vibration (ponçage) a_h=5,0 m/s^2 Incertitude K=1,5 m/s^2
Valeur d'émission de vibration (coupe du bois) a_h= 11.1 m/s²
Incertitude K = 1,5 m/s²
La valeur totale des vibrations a été mesurée par une méthode d'essai standard et peut être utilisée pour comparer un outil à un autre.
Elle peut également être utilisée pour une évaluation préliminaire du niveau d'exposition.
AVERTISSEMENT
○ La valeur d'émission de vibrations en fonctionnement de l'outil électrique peut être diff érente de la valeur totale déclarée, en fonction des utilisations de l'outil.
○ Identifier les mesures de protection de l'utilisateur fondées sur une estimation de l'exposition en conditions d'utilisation (tenant compte de tous les aspects du cycle d'utilisation, tels que les moments où l'outil est mis hors tension ou lorsqu'il tourne à vide en plus des temps de déclenchements).
REMARQUE
Par suite du programme permanent de recherche et de développement HiKOKI, ces spécifi cations peuvent faire l'objet de modifi cations sans avis préalable.
Parc de l'Eglantier 22, rue des Cerisiers, Lisses-C.E. 1541,
91015 EVRY CEDEX, France
Tel: +33 1 69474949
Fax: +33 1 60861416
URL: http://www.hikoki-powertools.fr
