HASZNÁLATI ÚTMUTATÓ CV12DA HiKOKI

Zadeklarowana wartość całkowita wibracji została zmierzona zgodnie ze standardową metodą testową i może być wykorzystana do porównywania elektronarzędzi. Może być także wykorzystywana do wstępnej oceny ekspozycji. OSTRZEŻENIE ○ W zależności od sposobu wykorzystywania elektronarzędzia emisja wibracji podczas rzeczywistej pracy elektronarzędzia może różnić się od zadeklarowanej wartości całkowitej. ○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowości). WSKAZÓWKA W związku z prowadzonym przez fi rmę HiKOKI programem badań i rozwoju, niniejsze specyfi kacje techniczne mogą ulec zmianie bez wcześniejszego zawiadomienia. 0000BookCV12DA.indb1040000BookCV12DA.indb104 2019/12/1612:37:112019/12/1612:37:11105 Magyar A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet. b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget. A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét. c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot. A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket. d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet. A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet. e) A gép használatakor ne nyújtózzon túl messzire . Mindig álljon stabilan, és őrizze meg egyensúlyát. Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa. f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektől. A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe. g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról. A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket. h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégültté tegye, és ez a gép biztonsági alapelveinek fi gyelmen kívül hagyására késztesse. Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) A szerszámgép használata és ápolása

a) Ne erőltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet. A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték. b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki. Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani. c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket. Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát. d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják. Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

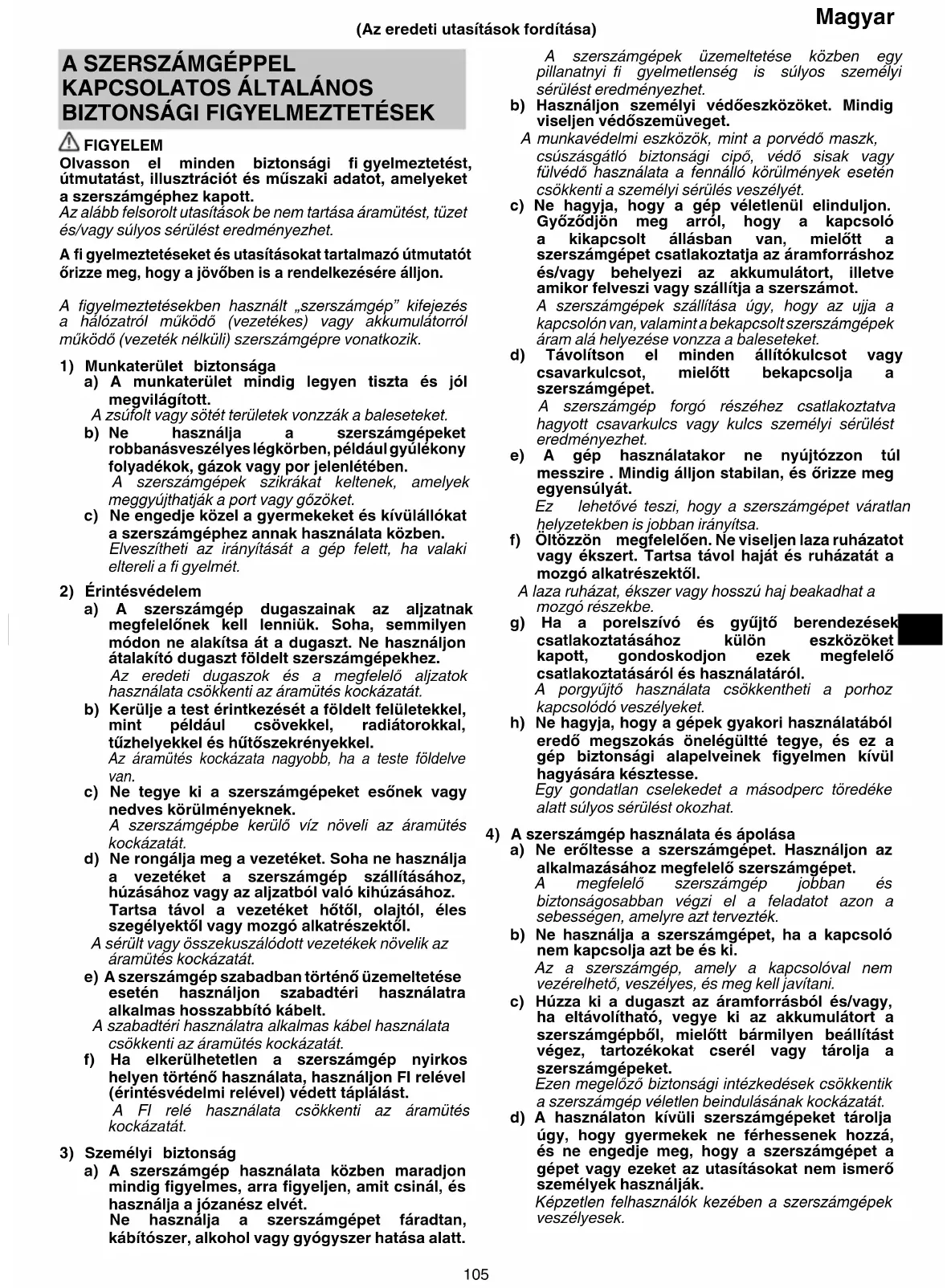

FIGYELEM Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott. Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet. A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon. A fi gyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gőzöket. c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát. b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van. c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát. d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát. e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig fi gyelmes, arra fi gyeljen, amit csinál, és használja a józanész elvét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt. (Az eredeti utasítások fordítása) 0000BookCV12DA.indb1050000BookCV12DA.indb105 2019/12/1612:37:112019/12/1612:37:11106 Magyar e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak. f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, , és azok könnyebben kezelhetők. g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet. h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen. A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra. Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják. b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja. Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat. c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat. d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget. Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat. e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet. f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek. A tűz vagy 130 °C feletti hőmérséklet robbanást okozhat. g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hő mérsékleti tartományon kívül. A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tűz kockázatát.

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon. b) Soha ne javítson sérült akkumulátorokat. Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik. VIGYÁZAT Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.

1. Munka közben mindig a szigetelt markolatfelületen

tartsa a gépet, amikor fennáll a lehetőség, hogy a vágóeszköz rejtett vezetékhez. Ha a vágóeszköz fázisvezetékkel érintkezik, a szerszám szabadon álló fém alkatrészei is vezetövé válhatnak, és áramütést okozhatnak a kezelönek.

1. Mindig határozott kézzel tartsa a szerszámot, egy kézzel

a burkolaton (10. ábra). Ne érintse meg a fém részt.

2. Győződjön meg róla, hogy a vágni kívánt területen nincs

rejtett akadály, ideértve a villamos vezetéket, illetve a víz- vagy gázvezetékeket. Ha a fentiek közül valamelyikbe belevág, azzal elektromos áramütést, rövidzárlatot, gázszivárgást vagy egyéb veszélyeket okozhat, amelyek súlyos balesethez vagy sérüléshez vezethetnek.

3. Használat közben tartsa biztosan a szerszámot. Ennek

elmulasztása balesetet vagy sérülést eredményezhet.

4. Rögzítse a munkadarabot. A satuba vagy bilincsek közé

fogott munkadarab rögzítése biztonságosabb, mint ha a kezében fogja.

5. A munkakörnyezet előkészítése és ellenőrzése.

Ellenőrizze a munkakörnyezet alkalmasságát, és tartsa be az óvintézkedéseket.

6. A porrészecskék, mint például a szilika vagy azbeszt

veszélyesek az egészségére. Ezen összetevőket tartalmazó anyagokkal való munkavégzés során gondoskodjon a megfelelő por elleni biztonsági intézkedésekről.

7. Fémmel való munka során szikra keletkezhet. Győződjön

meg róla, hogy nem található gyúlékony vagy éghető anyag a környezetében, és hogy ezek biztonságos körülmények között vannak tárolva.

8. Ne hagyja, hogy az újratölthető akkumulátor

csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.

9. Soha ne szerelje szét az újratölthető akkumulátort és a

10. Soha ne zárja rövidre az újratölthető akkumulátort.

Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.

11. Ne dobja tűzbe az akkumulátort. Az akkumulátor

felrobbanhat a tűzben.

12. Ha az akkumulátor működési ideje az újratöltést

követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.

13. Ne dugjon semmit a töltő szellőzésére szolgáló

résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat. 0000BookCV12DA.indb1060000BookCV12DA.indb106 2019/12/1612:37:112019/12/1612:37:11107 Magyar

14. Folyamatos vágás vagy csiszolás után az

akkumulátorcsere idején pihentesse a készüléket kb. 15 percig. A motor, kapcsoló stb. hőmérséklete megemelkedik, ha az akkumulátorcserét követően azonnal újrakezdi a munkát, és végül leég a motor.

15. A szerszám túlterhelése esetén a motor leállhat. Ebben

az esetben kapcsolja ki a szerszámgépet, és szüntesse meg a túlterhelés okát.

16. Az akkumulátor hideg körülmények között (0 Celsius

fok alatt) történő használata néha csökkentheti a rezgésszámot és a munkavégzés mennyiségét. Ez azonban csak átmeneti jelenség, és az akkumulátor felmelegedését követően helyreáll a gép rendes működése.

17. Soha ne érintse meg a mozgó alkatrészeket.

Soha ne tegye a kezét, vagy más testrészét a szerszám forgó alkatrészei közelébe.

18. Ne nézzen közvetlenül a fénybe. Ettől megsérülhet a

19. Ne érintse meg a szerszámtoldalékot, annak rögzítését

vagy egyéb fém felületeket használat után azonnal, mert ezek felforrósodnak. Ellenkező esetben ezek égési vagy egyéb sérülést okozhatnak.

20. Csak akkor használja a szerszámot a magasban, ha Ön

alatt senki sem tartózkodik. A szerszám vagy az anyagok leejtése balesetet vagy sérülést eredményezhet.

21. Ne alkalmazzon túlzott erőt a szerszámon, miközben

dolgozik. Ha így tesz, az eltörheti az erőkart vagy megrongálhatja a motort.

22. Ne hagyja a szerszámot felügyelet nélkül bekapcsolva

a padlón, az asztalon vagy más helyen. Ez sérülést okozhat.

23. Amennyiben a szerszámtoldalék lazának vagy

egyenetlennek tűnik a szerszámgépre való felszerelése után, kövesse az 5. ábra által bemutatott utasításokat, és szerelje fel újra azt. A készülék laza vagy egyenetlen szerszámtoldalékkal való működtetése személyi sérülést eredményezhet.

24. A szerszámgép bekapcsolásakor az alkalmazott

szerszám ne érjen hozzá semmilyen munkadarabhoz. Ennek elmulasztása sérülést okozhat.

25. A vágási hatékonyság érdekében a felhordó szerszám

rezgési frekvenciáját a feladat körülményeinek és a vágandó anyagnak megfelelően kapcsolja.

26. Használat után ne helyezze a szerszámgépet forgács

vagy fűrészpor közelébe mielőtt az teljesen leállna, mert beszippanthatja azokat.

27. Ne csiszoljon fát fémpolírozáshoz használt

28. Ne használjon kopott vagy porral telítődött csiszolópapírt.

29. Ne használja a terméket, ha a szerszám vagy az

akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak. Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

30. A szerszám csatlakozóit (elemtartó) tartsa távol a

forgácstól és a portól. ○ Használat előtt győződjön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por.

Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon. ○ Üzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak. Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.

31. A szerszámot és az akkumulátort mindig -5°C és 40°C

32. Az akkumulátort mindig 0°C – 40°C környezeti

hőmérséklettartományban töltse.

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését. Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll.

Ilyen esetben haladéktalanul töltse fel az akkumulátort.

A motor leállhat, ha az eszköz túlterhelt. Ez esetben engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik,

az akkumulátorból jövő áramellátás megszűnhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehűlni. Ezt követően a gépet ismét használhatja. Kérjük, vegye fi gyelembe az alábbi fi gyelmeztetéseket és biztonsági tudnivalókat. FIGYELMEZTETÉS Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel

az akkumulátoron. ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra. ○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron. ○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen. ○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

2. Ne szúrja át az akkumulátort hegyes tárggyal, például

tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fi zikai behatásnak.

3. Ne használjon láthatóan sérült vagy deformálódott

4. Ne használja az akkumulátort fordított polaritással.

5. Ne csatlakoztassa az akkumulátort közvetlenül az

elektromos csatlakozóaljzathoz vagy szivargyújtó- csatlakozóhoz.

6. Az akkumulátort kizárólag rendeltetése szerint használja.

7. Azonnal állítsa le az akkumulátor töltését, ha a töltés az

előírt töltési idő után sem sikeres.

8. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy

nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

9. Azonnal távolodjon el a tűztől, ha szivárgást vagy

rendellenes szagot észlel.

10. Ne használja az akkumulátort erős statikus

elektromosság közelében.

11. Azonnal vegye ki az akkumulátort a készülékből

vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.

12. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy

folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását. 0000BookCV12DA.indb1070000BookCV12DA.indb107 2019/12/1612:37:112019/12/1612:37:11108 Magyar FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut,

semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.

2. Ha a folyadék a bőrével vagy a ruházatával érintkezik,

azonnal mossa le alaposan tiszta vízzel, például csapvízzel. A folyadék irritálhatja a bőrt.

3. Ne használja az akkumulátort, és vigye azt vissza

a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel. FIGYELMEZTETÉS Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat. ○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba. ○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

SZEMPONTOK Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket. FIGYELMEZTETÉS Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait. ○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek. ○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak. Teljesítmény 2–3 számjegy

AZ EGYES RÉSZEK ELNEVEZÉSE

(1. – 13. ábra) Kapcsoló Kijelzőpanel LED lámpa Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója Rögzítőgyűrű Akkumulátor hátralévő töltöttségi szintje jelzőlámpa M6 csavar Távtartó furat Adattábla Rögzítőgyűrű fül Fogantyú Penge Tárcsa Csiszolólap Akkumulátor Csiszolópapír Retesz Porgyűjtő adapter Hatszögletű csavarkulcs Filccsomagolás Csavarkulcs-tartó Tömlő Áramellátás lámpa SZIMBÓLUMOK FIGYELMEZTETÉS Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel. CV12DA: Akkus Multiszerszám A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. Közvetlen áramellátás

Terhelés nélküli sebesség min

Rezgés percenként Rezgési szög, teljes (bal/jobb)

Súly* (A 01/2014 EPTA szabványának megfelelően) Bekapcsolás Kikapcsolás 0000BookCV12DA.indb1080000BookCV12DA.indb108 2019/12/1612:37:112019/12/1612:37:11109 Magyar Vegye ki az akkumulátort Párna Csiszolópapír Penge Körfűrész Tartozékok doboza Figyelem Tiltott művelet

• A csatlakoztatott akkumulátortól függően. A legnehezebb súly BSL1240M-cal van mérve (külön kapható). Akkumulátor Akkumulátor hátralévő töltöttségének jelzője Világít; Az akkumulátor töltöttségi szintje 75%. Világít; Az akkumulátor töltöttségi szintje 50% – 75%. Világít; Az akkumulátor töltöttségi szintje 25% – 50%. Világít; Az akkumulátor töltöttségi szintje kevesebb, mint 25%. Villog; Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort. Villog; A magas hőmérséklet miatt leállt a teljesítményleadás. Távolítsa el az akkumulátort a szerszámból, és várja meg, amíg teljesen lehűl. Villog; A kimenő teljesítmény hiba vagy üzemzavar miatt fel van függesztve. A probléma okozója valószínűleg az akkumulátor, ezért kérjük, vegye fel a kapcsolatot a forgalmazóval. MEGJEGYZÉS A LED lámpa automatikusan kikapcsol 3 másodperc után, hogy megakadályozza az akkumulátor lemerülését a bekapcsolva felejtett lámpa miatt.

SZABVÁNYOS KIEGÉSZÍTŐK

Az alapkészülék (1 készülék) mellett a csomag a

171. oldalon felsorolt kiegészítőket is tartalmazza.

A szabványos kiegészítők köre fi gyelmeztetés nélkül módosulhat.

ALKALMAZÁSI TERÜLETEK

○ Süllyeszték és belső nyílás vágása különféle anyagokba ○ Csempék leválasztása, tömítés stb. ○ Faanyagok polírozása stb.

A gép műszaki adatait a 171. oldalon lévő táblázatban találja. MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a

dugaszolóaljzathoz. Amikor az akkumulátor dugaszát az aljzathoz csatlakoztatja, a jelzőlámpa pirosan villog (1 másodpercenként).

2. Helyezze az akkumulátort a töltőbe.

Stabilan helyezze be az akkumulátort a töltőbe, amint az a 3. ábrán (az 2. oldalon) látható.

Amikor az akkumulátort behelyezi a töltőbe, a töltés megkezdődik, és a jelzőlámpa piros fénnyel világít folyamatosan. Amint az akkumulátor töltése befejeződött, a jelzőlámpa piros fénnyel villog. (1 másodperces időközönként) (Lásd az 1. táblázatot). ● Jelző lámpa jelzései A jelzőlámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza. 0000BookCV12DA.indb1090000BookCV12DA.indb109 2019/12/1612:37:132019/12/1612:37:13110 Magyar

A jelzőlámpa jelzései Jelzőlámpa (piros) Töltés előtt Villog Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) Töltés közben Világít Folyamatosan világít Töltés befejeződött Villog Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) Túlmelegedési készenlét Villog Kigyullad 1 mp.-ig. Elalszik 0,5 mp.-ig. (Nem világít 0,5 mp.-ig.) Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdődik, amikor az akkumulátor lehűl) Nem lehetséges a töltés Vibrál Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig. (Nem világít 0,1 mp.-ig.) Az akkumulátor vagy az akkumulátortöltő meghibásodott ● Az akkumulátor hőmérséklete és töltési ideje. A hőmérsékleteket és töltési időt a 2. táblázatban láthatja.

Töltő Akkumulátor UC12SL Töltési feszültség

10,8 – 12 Csúcs Az akkumulátor típusa Li-ion Hőmérséklet, amelyen az akkumulátor újratölthető 0°C – 50°C Az egyes kapacitású akkumulátorok töltési ideje (kb.) (20°C-on) 1,5 Ah 2,5 Ah 4,0 Ah min. min. min. 22 (3 cella) 37 (3 cella) 60 (3 cella) MEGJEGYZÉS A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat. Ezenkívül, a töltési idő jelentősen hosszabb lesz alacsony hőmérsékletű környezetben, de ez nem abnormális. FIGYELEM Az akkumulátortöltő a folyamatos használat alatt felmelegedhet, és így meghibásodást okozhat. A töltés befejezését követően hagyja 15 percet pihenni a következő töltésig.

4. Húzza ki a töltő elektromos vezetékét a csatlakozó-

5. Tartsa szilárdan kézben az akkumulátortöltőt, és

húzza ki belőle az akkumulátort. MEGJEGYZÉS Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után. FIGYELEM ○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert egyszerűen használta az akkumulátor, a töltő jelzőlámpája 1 másodpercre felvillan, majd 0,5 másodpercre elalszik (nem ég 0,5 másodpercig). Ebben az esetben először hagyja lehűlni az akkumulátort, és csak ezután kezdje meg a töltést. ○ Ha a jelzőlámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e semmilyen idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba. ○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy a töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre. ○ Ha a jelzőlámpa nem villog pirosan (másodpercenként) akkor sem, amikor a töltő zsinórját csatlakoztatta az áramforráshoz, az azt jelzi, hogy a töltő védőáramköre bekapcsolhatott. Húzza ki a zsinórt vagy dugaszt a konnektorból, majd kb. 30 másodperc múlva dugja vissza. Ha a jelzőlámpa ettől sem kezd el pirosan villogni (másodpercenként), akkor kérjük, vigye a töltőt egy HiKOKI márkaszervizbe.

ÖSSZESZERELÉS ÉS HASZNÁLAT

Művelet Ábra Oldal Az akkumulátor kivétele és behelyezése

Akkumulátor hátralévő töltöttségének jelzője

A kapcsoló használata

A LED lámpa használata

A működési sebesség beállítása*

Az alkalmazandó szerszám felszerelése

A hatszögletű csavarkulcs burkolata

A szerszám tartása 10 4 Fűrészelés*

Porgyűjtő adapter felszerelése (külön megvásárolható)

A tartozékok kiválasztása*

― 172 *1 A tárcsa „1” és „6” közötti értékre történő beállításával a rezgési frekvencia a 6000 és 20000 min

közötti tartományban változtatható. Állítsa be a tárcsát olyan sebességre, amely a legjobban megfelel a munka körülményeinek és az anyagoknak. *2 Ne gyakoroljon túlzott erőkifejtést a szerszámra. Működés közben ne gyakoroljon nyomást az akkumulátorra. 0000BookCV12DA.indb1100000BookCV12DA.indb110 2019/12/1612:37:132019/12/1612:37:13111 Magyar *3 Az adott feladathoz illő kiegészítőket válasszon. Részletekért forduljon a hivatalos HiKOKI szervizközponthoz.

LED LÁMPA FIGYELMEZTETŐ

JELZÉSEK Ez a termék olyan funkciókkal rendelkezik, amelyeket azért terveztek, hogy megóvják magát a szerszámot és az akkumulátort is. Amikor a kapcsoló meg van húzva, és ha bármely védelmező funkció működésbe lép üzemeltetés közben, a LED lámpa villogni fog az 3. táblázat-ban leírtak szerint. Ha bármelyik védelmező funkció működésbe lép, azonnal vegye el az ujját a kapcsolóról és kövesse az alábbi utasításokat a javító intézkedések szerint.

Védelmező funkció LED lámpa kijelző Javító művelet Túlterhelés elleni védelem Hőmérséklet elleni védelem 0,5 másodpercig BE/0,5 másodpercig KI Távolítsa el a túlterhelés okát. Engedje a szerszámot és az akkumulátort teljesen lehűlni. Kisfeszültség elleni védelem Töltse fel az akkumulátort. Káros a PCBA alkatrészeire 0,25 másodpercig BE/0,25 másodpercig KI Kérjük, juttassa el a szerszámot a hivatalos HiKOKI szervizközpontba.

KARBANTARTÁS ÉS ELLENŐRZÉS

1. Az alkalmazandó szerszám átvizsgálása

Ha az alkalmazott szerszám tompa vagy sérült, mégis tovább használja, azzal csökkenti a vágás hatékonyságát, és túlterhelheti a motort. Azonnal cserélje ki az alkalmazott szerszámot egy újra, amint túlzott mértékű kopást észlel rajta.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A motor karbantartása

A motor tekercse az egész szerszámgép „szíve”. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.

4. A készülék külső tisztítása

Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

A szerszámgépet olyan helyen tárolja, ahol a hőmérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől. MEGJEGYZÉS Lítiumion akkumulátorok tárolása. Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort. Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat. FIGYELEM A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat. Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye. GARANCIA A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba. 0000BookCV12DA.indb1110000BookCV12DA.indb111 2019/12/1612:37:132019/12/1612:37:13112 Magyar A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre. Mért A-hangteljesítményszint: 93 dB (A) Mért A-hangnyomásszint: 82 dB (A) Bizonytalanság K: 3 dB (A). Viseljen hallásvédő eszközt. EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg). Rezgési kibocsátás értéke (csiszolás) a

Rezgési kibocsátás értéke (fa vágása) a

A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható. FIGYELMEZTETÉS ○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől. ○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik). MEGJEGYZÉS A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak. 0000BookCV12DA.indb1120000BookCV12DA.indb112 2019/12/1612:37:132019/12/1612:37:13113 Čeština

A kizárólagos felelősségünkre kijelentjük, hogy az Akkus multiszerszám, amely típus és egyedi azonosító kód *1) alapján azonosított, megfelel az irányelvek vonatkozó követelményeinek *2) és szabványainak *3). Műszaki fájl a *4) - Lásd alább. Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállítására. Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. Suomi Čeština EY-ILMOITUS YHDENMUKAISUUDESTA Vakuutamme yksinomaisella vastuullamme, että akkumonitoimityökalu, joka identifi oidaan tyypin ja erityisen tunnistuskoodin *1) perusteella, on kaikkien direktiivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tekninen tiedosto kohdassa *4) – katso alta. Eurooppalaisten standardien hallintaelin Euroopan edustustossa on valtuutettu kokoamaan teknisen tiedoston. Ilmoitus on sovellettavissa tuotteeseen kiinnitettyyn CE-merkintään.
