Marque	Thomson
Modèle	513630
Type de produit	Station météo avec sonde extérieur sans fil
Dimensions de la station	120 x 120 x 24,5 mm
Dimensions de la sonde	92 x 40 x 23 mm
Alimentation station	2 piles LR03 AAA (non fournies) ou adaptateur secteur 4,5 V (fourni)
Alimentation sonde	2 piles LR03 AAA (non fournies)
Fréquence radio	433,92 MHz
Portée maximale	60 m en champ libre
Plage de température intérieure	0 °C à 50 °C (32 °F à 122 °F)
Plage de température extérieure	-20 °C à 60 °C (-4 °F à 140 °F)
Plage d'hygrométrie	20 % HR à 95 % HR
Unité de température	Celsius (°C) ou Fahrenheit (°F) sélectionnable
Fonctions principales	Écran couleur avec rétro-éclairage, horloge radio-pilotée DCF77, alarme journalière avec fonction snooze, calendrier, prévisions météo (4 icônes), affichage température int./ext. et hygrométrie, mémoire MIN/MAX
Matériaux	ABS
Garantie	2 ans pièces et main-d'œuvre (hors dommages causés par négligence, chocs ou accidents)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux légèrement humidifié ; ne pas utiliser de produits abrasifs ou corrosifs
Sécurité	Ne pas installer en extérieur, ne pas exposer la sonde au soleil direct, ne pas court-circuiter les piles, ne pas les jeter au feu
Recyclage	Ne pas jeter l'appareil avec les ordures ménagères ; rapporter en déchèterie ou au distributeur. Les piles usagées doivent être recyclées
Pièces détachées et réparabilité	Stock de pièces détachées disponible pendant la période de garantie contractuelle. Contact SAV au 0 892 701 369
Informations générales	Notice disponible en plusieurs langues ; assistance technique disponible du lundi au vendredi

FOIRE AUX QUESTIONS - 513630 THOMSON

Comment associer la sonde extérieure à la station ?

Après avoir inséré les piles dans les deux appareils, l'association est automatique. Si nécessaire, maintenez la touche BAS sur la station pendant 5 secondes jusqu'à ce que l'indicateur clignote, puis retirez et réinsérez les piles de la sonde à proximité de la station.

Comment régler l'heure manuellement ?

Maintenez la touche MODE jusqu'au clignotement de l'année, puis utilisez les touches HAUT/BAS pour régler l'année, le mois, le jour, l'ordre d'affichage, la langue, le fuseau horaire, le format 12/24h, les heures et les minutes. Validez chaque étape avec MODE.

Comment régler l'alarme (réveil) ?

Appuyez 3 secondes sur ALARM. L'heure clignote : réglez avec HAUT/BAS, validez avec ALARM. Réglez les minutes, puis la durée du snooze (Zz). Un appui sur Light/SNZ pendant la sonnerie active le snooze ; ALARM arrête la sonnerie.

Pourquoi ma station n'affiche-t-elle pas la bonne heure automatiquement ?

Assurez-vous que le fuseau horaire est correctement réglé. Appuyez sur WAVE pour lancer la recherche du signal DCF77. Placez la station près d'une fenêtre et éloignez-la d'au moins 2,5 m des sources d'interférences (TV, routeur, micro-ondes). La recherche dure 7 minutes.

Comment basculer entre Celsius et Fahrenheit ?

Appuyez brièvement sur la touche BAS pour alterner entre °C et °F.

Comment effacer les valeurs MIN/MAX en mémoire ?

Maintenez la touche BAS enfoncée pendant 3 secondes pour effacer les valeurs minimales et maximales enregistrées.

Quelles piles utiliser et combien de temps durent-elles ?

Utilisez 2 piles alcalines LR03 AAA pour la station et 2 piles alcalines LR03 AAA pour la sonde. En usage normal, la durée de vie est d'environ 1 à 2 ans. Respectez la polarité indiquée.

Comment nettoyer la station météo ?

Débranchez la station avant tout nettoyage. Utilisez un chiffon doux légèrement humidifié. N'utilisez pas de produits abrasifs, corrosifs ni d'aérosols.

Que faire si la sonde ne transmet plus ?

Vérifiez les piles de la sonde et remplacez-les si nécessaire. Vérifiez que la distance entre la sonde et la station ne dépasse pas 60 m en champ libre. Rapprochez la sonde et relancez l'association (voir question 1). Évitez les obstacles métalliques.

Que faire en cas de panne ou de dysfonctionnement ?

Contactez le service après-vente Avidsen au 0 892 701 369 (0,35 µ/min + prix appel) du lundi au vendredi de 9h à 12h et de 14h à 18h. Gardez une preuve d'achat pour la garantie de 2 ans. N'ouvrez pas l'appareil vous-même sous peine d'annulation de la garantie.

MODE D'EMPLOI 513630 THOMSON

• La station météo ne doit pas être installée dans un lieu où l'écran serait exposé aux rayures et aux salissures.
• La station météo n'est pas prévue pour une installation en extérieur, ne pas installer dans des conditions extrêmes d'humidité ou de température.
• Ne pas exposer la sonde à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

A - CONSIGNES DE SÉCURITÉ

Il est interdit de jeter les piles usagées dans une poubelle ordinaire, Des piles/accus contenant des substances nocives sont marqués des symboles figurant ci-contre qui renvoient à l'interdiction de les jeter dans une poubelle ordinaire. Les désignations des métaux lourds correspondants sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez restituer ces piles/accus usagés auprès des déchetteries communales (centres de tri de matériaux recyclables) qui sont dans l'obligation de les récupérer. Ne laissez pas les piles/piles boutons/accus à la portée des enfants, conservez-les dans un endroit qui leur est inaccessible. Il y a risque qu'elles soient avalées par des enfants ou des animaux domestique. Danger de mort ! Si cela devait arriver malgré tout, consultez immédiatement un médecin ou rendez-vous à l'hôpital. Faites attention à ne pas court-circuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion !

Pour en savoir plus : www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

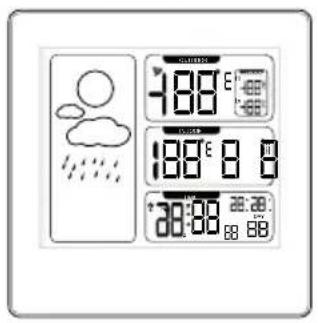

1 - CONTENU DU KIT

1 x 1

18:00 18:00 E 18:30 E +30:00 20:20 BB BB

2 x 1

2 Sonde de température

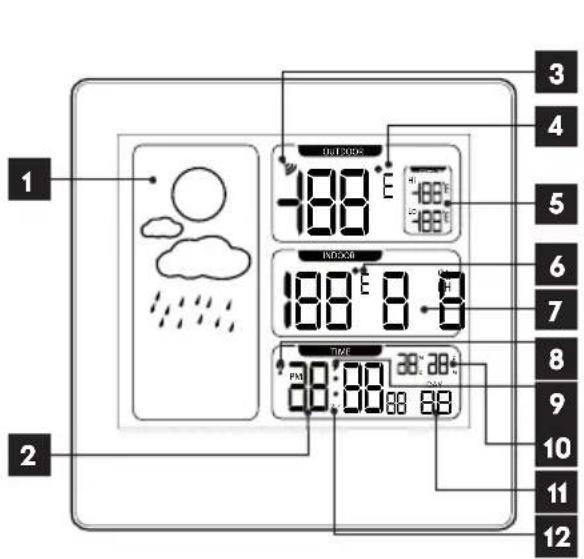

2 - STATION MÉTÉO

1 2 3 4 5 6 7 8 9 10 11 12 OUTDOCK INDOCER TIME PM 00:00:00 00:00:00 188 E 8.8

13 14 1615 1817

MODE ALPHM WAVE U7-UKC 19 DC 4.5V 20

1	Prévision météo
2	Heure
3	Icone transmission radio
4	Température extérieure
5	Température extérieure Min/Max
6	Heure
7	Température intérieure
8	Indicateur DCF77
9	Indicateur Réveil
10	Date

11	Jour de la semaine
12	Indicateur report Réveil

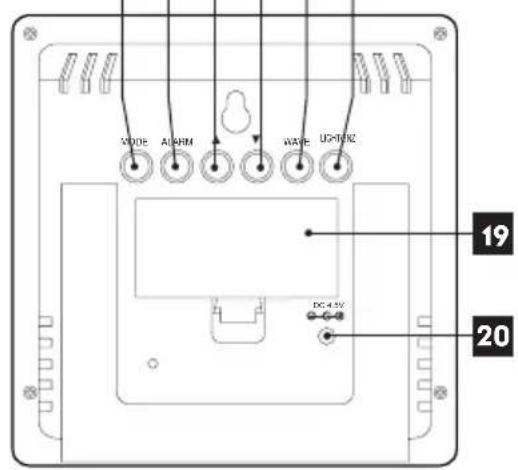

13	Touche MODE
14	Touche ALERTE
15	Touche HAUT
16	Touche BAS
17	Touche WAVE
18	Touche Light/Snz
19	Compartiment à pile (2 x LR03 AAA)
20	Prise pour adaptateur secteur fourni
21	Compartiment à pile (2 x LR03 AAA)

3 - FONCTIONS PRINCIPALES

• Ecran coloré avec rétro-éclairage
• Affichage de la températures et d'Hygrométrie intérieur
• Affichage de la température Actuelle / MIN / MAX extérieure.
• Visualisation de l'heure au format 12 ou 24h
• Heure radio-pilotée (DCF77)
• Alarme journalière (réveil)
• Calendrier
• Sonde extérieure sans fil

C - CONFIGURATION

1 - MISE EN SERVICE RAPIDE

Les étapes suivantes doivent impérativement être réalisées dans l'ordre décrit.

Insérer 2piles AAA LR03 (non fournies) dans la station 19. Insérer ensuite les 2 piles AAA LR03 (non fournies) dans la sonde extérieure en respectant la polarité 21.

ASSOCIATION DE LA SONDE A LA STATION

Une fois les piles insérées l'association est automatique. Pour forcer cette association si nécessaire :

• Sur la station, maintenir pendant 5s le bouton BAS, l'indicateur se met àclignoter
• Sur la sonde extérieure, retirer puis réinsérer les piles en vous plaçant à proximité de la station météo.

- Maintenir la touche MODE jusqu'au clignotement de L'année, à l'aide des touches HAUT et BAS réglerl'année.

- Appuyer sur la touche MODE pour valider. Le chiffre à gauche de M clignote en bas à droite de l'écran, Régler le mois à l'aide des touches HAUT et BAS

- Appuyer sur la touche MODE pour valider. Le chiffre à gauche de D clignote en bas à droite de l'écran, Régler le Jour à l'aide des touches HAUT et BAS

- Appuyer sur la touche MODE pour valider. Les lettres M et D clignotent en bas à droite de l'écran, Régler l'ordre d'affi chage avec les touches HAUT et BAS (mois / jour ou jour / mois)

- Appuyer sur la touche MODE pour valider. Les deux lettres à droite de DAY clignotenet. Régler la langue du calendrier à l'aide des touches HAUT et BAS (Ge = German / EN = English / FR = Français / IS Italian / Sp = Spanish / DU = Netherlands / DA = Danish)

- Appuyer sur la touche MODE pour valider. Les deux chiffres sous Time : 00 clignotent. Régler le fuseau horaire avec les touches HAUT et BAS

- Appuyer sur la touche MODE pour valider. 24h ou 12h clignote, Régler le format d'affi chage de l'heure avec les touches HAUT et BAS

- Appuyer sur la touche MODE pour valider puis régler les heures à l'aide des touches HAUT et BAS.

• Appuyer sur la touche MODE pour valider puis régler les minutes à l'aide des touches HAUT et BAS.
• Appuyer une dernière fois sur la touche MODE pour valider les réglages.

REGLAGE DU REVEIL

• Appuyer pendant 3s sur la touche ALARM : L'heure du réveil clignote Régler le l'heure du réveil à l'aide des touches HAUT et BAS
• Appuyer sur la touche ALARM pour valider. Les minutes clignotent. Régler les minutes du réveil à l'aide des touches HAUT et BAS
• Appuyer sur la touche ALARM pour valider. Zz 05 clignote. Régler la durée en minute du report du réveil à l'aide des touches HAUT et BAS
• Terminer le réglage par un appui bref sur la touche ALARM
• Pendant la sonnerie du réveil, un appui sur la touche Light/SNZ permet de mettre en pause le réveil et de décaler la sonnerie du temps préréglé précédemment (Zz).
• Pendant la sonnerie du réveil, un appui sur la touche ALARM arrête la sonnerie du réveil.

Pour activer le réveil, appuyer une fois sur la touche ALARM, une cloche 📋9) apparait entre l'heure et les minutes.

Pour désactiver le réveil, appuyer une fois sur la touche ALARM, la cloche (9) disparait.

La durée de la sonnerie est de 1 minute.

REGLAGE AUTOMATIQUE DE L'HEURE

Pour lancer la mise à l'heure automatique de la station, appuyer une fois sur la touche WAVE. Le témoin (8) clignote. La station se met en réception radio (pendant 7min) et tente de capter le signal d'heure DCF77 pour mettre automatiquement l'heure et la date à jour.

Remarque: le fuseau horaire doit être convenablement réglé pour un affi chage correct. Si la réception est insuffi sante veuillez rapprocher la station d'une fenêtre.

Assurez-vous d'écarter la station de 2.5m de toute source d'interférence (télévision, routeur, microondes, etc..)

Vous pouvez à tout moment couper la recherche du signal en appuyant sur le bouton WAVE si celui-ci n'est pas disponible.

REGLAGE UNITE DE MESURE / MEMOIRE MIN-MAX

• Appuyer sur la touche BAS pour alterner entre Celsius et Fahrenheit
• Un appui maintenu 3s sur BAS efface les valeurs MIN/MAX en mémoires.

PREVISION DU TEMPS :

La station météo permet l'affi chage du temps grâce au capteur de pression atmosphérique intégré. Celle-ci permet l'affi chage de 4 statuts différents :

Information : La prévision du temps faisant intervenir l'humidité et la température mesurées, elle peut être faussée si la station météo est installée dans une zone surchauffée ou refroidie et que les données mesurées ont un écart trop important par rapport aux données réelles environnantes.

D - INFORMATIONS TECHNIQUES ET LÉGALES

1 - CARACTERISTIQUES TECHNIQUES

Station météo
Alimentation	- La station fonctionne avec 2 piles LR3 (non fournies) et / ou un transformateur secteur 4.5V (fourni)- La sonde fonctionne avec 2 piles LR3 (non fournies)
Fréquence	433.92MHz
Portée entre la sonde et la station	60m en champ libre.
Plage de mesure de la température intérieure	0°C (32°F) ~ 50°C (122°F)
Plage de mesure de la température extérieure	-20°C (-4°F) ~ 60°C (140°F)
Plage de mesure de l'hygrométrie	20%RH ~ 95%RH
Unité de mesure Température	Celsius (°C) ou Fahrenheit (°F).
Dimensions de la station	120x120x24.5mm
Dimensions de la sonde	92x40x23mm
Matériaux	ABS

2 - REMPLACEMENT DES PILES

La durée de vie des piles est d'une à deux années dans le cadre d'utilisation normale. Utiliser 2 piles alcalines de type LR06 AA pour la station et 2 piles alcalines de type LR03 AAA pour la sonde extérieure en respectant la polarité indiquée.

3 - GARANTIE

• Ce produit est garantie 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achet durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, chocs ou accidents.
• être ouvert ou réparé par des personnes étrangères à la société Avidsen.
• Toute intervention sur l'appareil annulera la garantie.

4 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange du produit.

D - INFORMATIONS TECHNIQUES ET LÉGALES

Contactez les techniciens de notre service après-vente au :

0 892 701 369

Service 0,35 € / min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

5 - DÉCLARATION DE CONFORMITE

A la directive RED

Avidsen déclare que l'équipement : Station météo 513630

Est conforme à la directive 2014/53/UE et que sa conformité a été évaluée selon les normes applicables en vigueur :

EN62479 :2010

EN301 489-1 V1.9.2 :2011-09

EN301 489-3 V1.6.1 :2013-08

EN300 220-1 V2.4.1 :2012-05

EN300 220-2 V2.4.1 :2012-05

A Chambray les Tours le 01/03/17 Alexandre Chaverot, président

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - France

513630

Chambray les Tours, 01/03/2017

Alexandre Chaverot, presidente
