513630 - Estação Meteorológica THOMSON - Manual de utilização gratuito

Marca	Thomson
Modelo	513630
Tipo de produto	Estação meteorológica com sonda externa sem fio
Dimensões da estação	120 x 120 x 24,5 mm
Dimensões da sonda	92 x 40 x 23 mm
Alimentação da estação	2 pilhas LR03 AAA (não fornecidas) ou adaptador de rede 4,5 V (fornecido)
Alimentação da sonda	2 pilhas LR03 AAA (não fornecidas)
Frequência de rádio	433,92 MHz
Alcance máximo	60 m em campo livre
Faixa de temperatura interna	0 °C a 50 °C (32 °F a 122 °F)
Faixa de temperatura externa	-20 °C a 60 °C (-4 °F a 140 °F)
Faixa de higrometria	20 % UR a 95 % UR
Unidade de temperatura	Celsius (°C) ou Fahrenheit (°F) selecionável
Funções principais	Tela colorida com retroiluminação, relógio controlado por rádio DCF77, alarme diário com função soneca, calendário, previsão do tempo (4 ícones), exibição temperatura interna/externa e higrometria, memória MIN/MAX
Materiais	ABS
Garantia	2 anos peças e mão de obra (exceto danos causados por negligência, impactos ou acidentes)
Manutenção e limpeza	Desligar antes da limpeza; usar um pano macio ligeiramente umedecido; não usar produtos abrasivos ou corrosivos
Segurança	Não instalar ao ar livre, não expor a sonda à luz solar direta, não curto-circuitar as pilhas, não as jogar no fogo
Reciclagem	Não descartar o aparelho com o lixo doméstico; levar ao ponto de coleta seletiva ou ao distribuidor. As pilhas usadas devem ser recicladas.
Peças de reposição e reparabilidade	Estoque de peças de reposição disponível durante o período de garantia contratual. Contato SAV pelo 0 892 701 369
Informações gerais	Manual disponível em vários idiomas; assistência técnica disponível de segunda a sexta

Perguntas frequentes - 513630 THOMSON

Como associar a sonda externa à estação?

Após inserir as pilhas nos dois aparelhos, a associação é automática. Se necessário, mantenha pressionada a tecla BAS na estação por 5 segundos até o indicador piscar, em seguida, remova e reinsira as pilhas da sonda próxima à estação.

Como ajustar a hora manualmente?

Mantenha pressionada a tecla MODE até o ano piscar, em seguida, use as teclas CIMA/BAIXO para ajustar o ano, mês, dia, ordem de exibição, idioma, fuso horário, formato 12/24h, horas e minutos. Confirme cada etapa com MODE.

Como ajustar o alarme (despertador)?

Pressione ALARM por 3 segundos. A hora pisca: ajuste com CIMA/BAIXO, confirme com ALARM. Ajuste os minutos, em seguida a duração da soneca (Zz). Um toque em Light/SNZ durante o toque ativa a soneca; ALARM para o toque.

Por que minha estação não exibe a hora correta automaticamente?

Certifique-se de que o fuso horário está ajustado corretamente. Pressione WAVE para iniciar a busca do sinal DCF77. Coloque a estação perto de uma janela e afaste-a pelo menos 2,5 m de fontes de interferência (TV, roteador, micro-ondas). A busca dura 7 minutos.

Como alternar entre Celsius e Fahrenheit?

Pressione brevemente a tecla BAS para alternar entre °C e °F.

Como apagar os valores MIN/MAX da memória?

Mantenha pressionada a tecla BAS por 3 segundos para apagar os valores mínimo e máximo registrados.

Quais pilhas usar e quanto tempo duram?

Use 2 pilhas alcalinas LR03 AAA para a estação e 2 pilhas alcalinas LR03 AAA para a sonda. Em uso normal, a vida útil é de aproximadamente 1 a 2 anos. Respeite a polaridade indicada.

Como limpar a estação meteorológica?

Desligue a estação antes de qualquer limpeza. Use um pano macio ligeiramente umedecido. Não use produtos abrasivos, corrosivos ou aerossóis.

O que fazer se a sonda não transmitir mais?

Verifique as pilhas da sonda e substitua-as se necessário. Verifique se a distância entre a sonda e a estação não ultrapassa 60 m em campo aberto. Aproxime a sonda e reinicie a associação (veja pergunta 1). Evite obstáculos metálicos.

O que fazer em caso de falha ou mau funcionamento?

Entre em contato com o serviço de pós-venda Avidsen pelo 0 892 701 369 (0,35 €/min + custo da chamada) de segunda a sexta das 9h às 12h e das 14h às 18h. Guarde um comprovante de compra para a garantia de 2 anos. Não abra o aparelho você mesmo, sob pena de anulação da garantia.

MANUAL DE UTILIZADOR 513630 THOMSON

3 - FUNCIONES PRINCIPALES

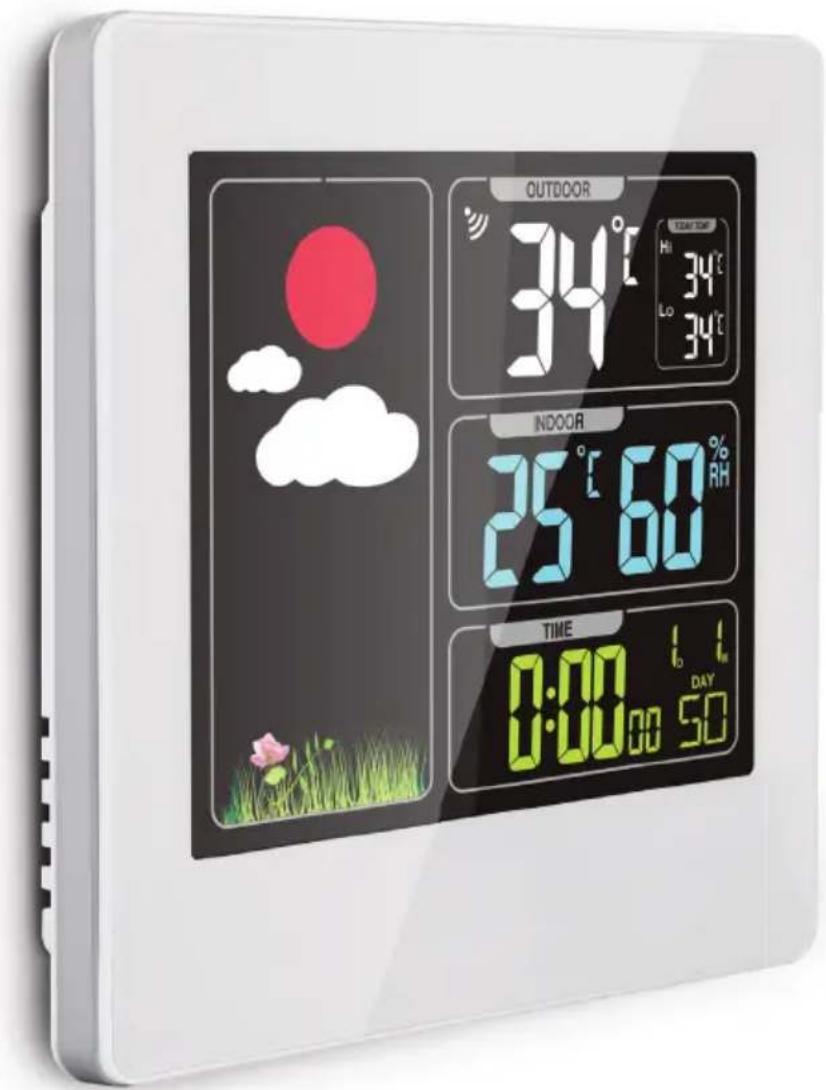

PT Estação meteorológica sem fi os

12h/24h

Calendar

Alarm clock

Backlight

OUTDOOR 34°C Hi 34°C Lo 34°C INDOOR 25°C 60° RH TIME 0:00 iD iD 0:00 00 50

1 - PRECAUÇÕES DE UTILIZAÇÃO 05
2 - CONSERVAÇÃO E LIMPEZA 05
3 - RECICLAGEM 05

B - DESCRIÇÃO DO PRODUTO 06

1 - CONTEÚDO DO KIT 06
2 - ESTAÇÃO METEOROLÓGICA 06
3 - FUNÇÕES PRINCIPAIS 07

C - CONFIGURAÇÃO 08

1 - COLOCAÇÃO EM FUNCIONAMENTO RÁPIDO 08
ASSOCIAÇÃO DA SONDA À ESTAÇÃO 08
DEFINIÇÃO DE DATA E HORA 08
DEFINIÇÃO DO DESPERTADOR 08
ACERTO AUTOMÁTICO DA HORA 08
DEFINIÇÃO DA UNIDADE DE MEDIDA / MEMÓRIA MÍN/MAX 09
PREVISÃO DO TEMPO 09

D - INFORMAÇÕES TÉCNICAS E LEGAIS 10

1 - CARACTERÍSTICAS TÉCNICAS 10
2 - SUBSTITUIÇÃO DAS PILHAS 10
3 - GARANTIA 10
4 - ASSISTÊNCIA E CONSELHOS 10
5 - DECLARAÇÃO DE CONFORMIDADE 11

1 - PRECAUÇÕES DE UTILIZAÇÃO

• A estação meteorológica não deve ser instalada em locais onde o ecrã seja exposto a riscos ou sujidade.
• A estação meteorológica não está prevista para uma instalação no exterior, não instalar em condições extremas de humidade ou de temperatura.
• Não exponha a sonda à luz direta do sol ou qualquer fonte de luz refletida.
• Não multiplique os blocos de tomadas nem os cabos de extensão.
• Não instale o aparelho na proximidade de produtos químicos ácidos, de amoníaco ou de fontes de emissão de gases tóxicos.

2 - CONSERVAÇÃO E LIMPEZA

• Antes de qualquer trabalho de conservação, desligue o produto da corrente.
• Não limpe o produto com substâncias abrasivas ou corrosivas.
• Utilize um pano macio ligeiramente humedecido.
• Não pulverize com aerossóis, pois pode danificar o interior do produto.

3 - RECICLAGEM

Este logótipo significa que os aparelhos inutilizados não devem ser eliminados em conjunto com o lixo doméstico. As substâncias perigosas que poderão conter podem ser prejudiciais para a saúde e para o ambiente. Peça ao seu

fornecedor que recolha estes aparelhos ou utilize os meios de recolha seletiva colocados à disposição pela sua autarquia.

A - INSTRUÇÕES DE SEGURANÇA

É proibido descartar as pilhas usadas no lixo doméstico. As pilhas/baterias com substâncias nocivas estão marcadas com os símbolos da figura ao lado, que remetem para a proibição da sua eliminação num caixote de lixo normal. As designações dos metais pesados correspondentes são as seguintes: Cd = cádmio, Hg = mercúrio, Pb = chumbo. Poderá depositar estas pilhas e baterias usadas nos centros de recolha (centros de triagem de materiais recicláveis) que têm a obrigação de os recolher. Não deixe pilhas, pilhas-botão ou baterias ao alcance das crianças. Guarde-os num local que lhes seja in acessível. Existe o risco de as mesmas serem engolidas por crianças ou animais domésticos. Perigo de morte! Se tal acontecer, consulte imediatamente um médico ou dirija-se ao hospital. Tenha cuidado para não provocar curto-circuito com as pilhas, atirá-las para o fogo ou recarregá-las. Existe risco de explosão!

B - DESCRIÇÃO DO PRODUTO

1 - CONTEÚDO DO KIT

1 x 1

18:00 18:30 20:00 20:30 24:00 24:30

2 x 1

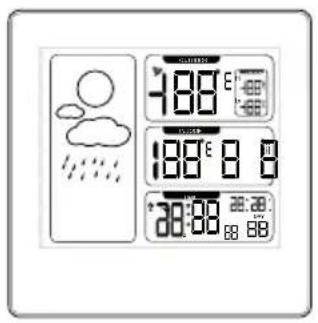

1 Estação meteorológica

2 Sonda de temperatura

2 - ESTAÇÃO METEOROLÓGICA

1 2 3 4 5 6 7 8 9 10 11 12 OUTDOCK INDOCR TIME PM 00:00:00 00:00:00 188 E 8.8

13 14 1615 1817

MODE ALARM WAVE U=100K DC 4.5V 19 20

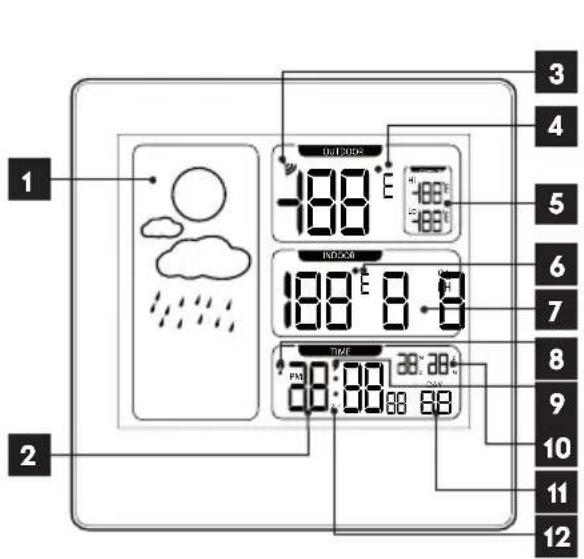

1	Previsão meteorológica
2	Hora
3	Ícone de transmissão de rádio
4	Temperatura exterior
5	Temperatura exterior Mín/Máx
6	Hora
7	Temperatura interior
8	Indicador DCF77
9	Indicador Despertador
10	Data

11	Dia da semana
12	Indicador adiamento Despertador

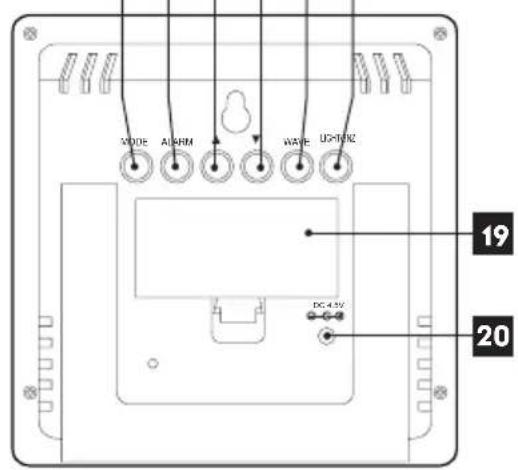

13	Tecla MODE (Modo)
14	Tecla ALERTE (Alerta)
15	Tecla HAUT (Cima)
16	Tecla BAS (Baixo)
17	Tecla WAVE (Onda)
18	Tecla Light/Snz (Luz/Dormir)
19	Compartimento para pilha (2 x LR03 AAA)
20	Tomada para transformador de corrente (incluído)
21	Compartimento para pilha (2 x LR03 AAA)

3 - FUNÇÕES PRINCIPAIS

• Ecrã colorido com retroiluminação
• Apresentação das temperaturas e da higrometria interior
• Apresentação da temperatura atual / MÍN/MÁX exterior.
• Visualização da hora no formato de 12 ou 24 horas
• Hora do rádio (DCF77)
• Alarme diário (despertador)
• Calendário
• Sonda exterior sem fios

C - CONFIGURAÇÃO

1 - COLOCAÇÃO EM FUNCIONAMENTO RÁPIDO

As etapas que se seguem devem ser obrigatoriamente realizadas pela ordem descrita. Introduzir 2 pilhas AAA LR03 (não incluídas) na estação 19. De seguida, introduzir 2 pilhas AAA LR03 (não incluídas) na sonda exterior, respeitando a polaridade 21.

ASSOCIAÇÃO DA SONDA À ESTAÇÃO

Depois de inseridas as pilhas, a associação é automática. Para forçar esta associação, se for necessário:

• Na estação, premir durante 5 seg. o botão BAS (Baixo); o indicador começa a piscar
• Na sonda exterior, remover e reintroduzir as pilhas, aproximando-se da estação meteorológica.

DEFINIÇÃO DE DATA E HORA

• Manter premida a tecla MODE (Modo) até começar a piscar o campo do ano, com a ajuda das teclas HAUT (Cima) e BAS (Baixo) ajustar o ano.
• Premir a tecla MODE (Modo) para confirmar. O número à esquerda da letra M pisca no canto inferior direito do ecrã; Ajustar o mês com a ajuda das teclas HAUT (Cima) e BAS (Baixo)
• Premir a tecla MODE (Modo) para confirmar. O número à esquerda da letra D começa a piscar no canto inferior direito do ecrã; Ajustar o dia com a ajuda das teclas HAUT (Cima) e BAS (Baixo)
• Premir a tecla MODE (Modo) para confirmar. As letras M e D começam a piscar no canto inferior direito do ecrã; Ajustar a ordem de apresentação com as teclas HAUT (Cima) e BAS (Baixo) (mês/dia ou dia/mês)
• Premir a tecla MODE (Modo) para confirmar. As duas letras à direita de DAY (Dia) começam a piscar. Ajustar o idioma do calendário com a ajuda das teclas HAUT (Cima) e BAS (Baixo) (Ge = alemão / EN = inglês / FR = francês / IT = italiano / SP = espanhol / DU = neerlandês / DA = dinamarquês)

• Premir a tecla MODE (Modo) para confirmar. Os dois números abaixo de Time (Hora): 00 começam a piscar. Ajustar o fuso horário com as teclas HAUT (Cima) e BAS (Baixo)

• Premir a tecla MODE (Modo) para confirmar. O campo 24h ou 12h começa a piscar; ajustar o formato de apresentação da hora com as teclas HAUT (Cima) e BAS (Baixo)

• Premir a tecla MODE (Modo) para confi rmar e ajustar as horas com a ajuda das teclas HAUT (Cima) e BAS (Baixo).
• Premir a tecla MODE (Modo) para confi rmar e ajustar os minutos com a ajuda das teclas HAUT (Cima) e BAS (Baixo).
• Premir uma última vez a tecla MODE (Modo) para confi rmar as confi gurações.

DEFINIÇÃO DO DESPERTADOR

• Premir durante 3 seg. a tecla ALARM (Alarme): a hora do despertador começa a piscar Ajustar a hora do despertador com a ajuda das teclas HAUT (Cima) e BAS (Baixo)
• Premir a tecla ALARM (Alarme) para confi rmar. Os minutos começam a piscar.

Ajustar os minutos do despertador com a ajuda das teclas HAUT (Cima) e BAS (Baixo)

- Premir a tecla ALARM (Alarme) para confirmar. Zz 05 começa a piscar.

Ajustar a duração, em minutos, do adiamento do despertador com a ajuda das teclas HAUT (Cima) e BAS (Baixo)

• Concluir a confi guração premindo brevemente a tecla ALARM (Alarme)
• Durante o sinal sonoro do despertador, premir a tecla Light/SNZ (Luz/Dormir) permite suspender o despertador e adiar o sinal sonoro durante o tempo predefi nido anteriormente (Zz).
• Durante o sinal sonoro do despertador, premir a tecla ALARM (Alarme) interrompe o sinal sonoro do despertador.

Para ativar o despertador, premir uma vez a tecla ALARM (Alarme); surgirá o ícone do sino 📋 (9) entre a hora e os minutos.

Para desativar o despertador, premir uma vez a tecla ALARM (Alarme); o ícone do sino 📄 (9) desaparece. A duração do sinal sonoro é de 1 minuto.

Para iniciar a atualização automática da hora da estação, premir uma vez a tecla WAVE (Onda). O

indicador (8) começa a piscar. A estação inicia a receção rádio (durante 7 min) e procura captar o sinal horário DCF77 para acertar automaticamente a hora e o dia.

Observação: o fuso horário deve ser convenientemente acertado para obter uma apresentação correta. Se a receção for insufi ciente, aproxime a estação de uma janela.

Certifi que-se de que coloca a estação a uma distância de 2,5 m de qualquer fonte de interferência (televisor, router, micro-ondas, etc.)

É possível interromper a procura de sinal a qualquer momento, premindo o botão WAVE (Onda), em caso de ausência de sinal.

DEFINIÇÃO DA UNIDADE DE MEDIDA / MEMÓRIA MÍN/MAX

• Premir a tecla BAS (Baixo) para alternar entre Celsius e Fahrenheit
• Premir durante 3 seg. a tecla BAS (Baixo) apaga os valores MÍN/MÁX memorizados.

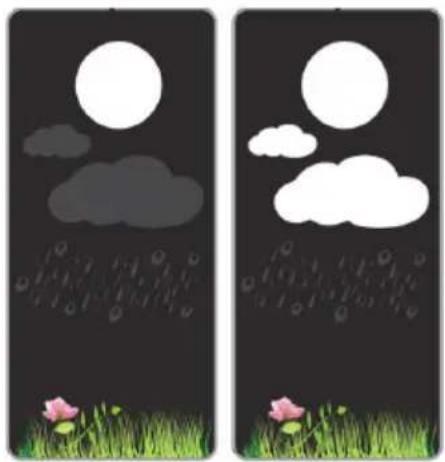

PREVISÃO DO TEMPO:

A estação meteorológica permite apresentar o tempo graças ao sensor de pressão atmosférica integrado.

Este permite apresentar 4 estados diferentes:

Sol Pouco nublado

Informação: A previsão do tempo é realizada em função da humidade e da temperatura medidas e pode ser incorreta se a estação meteorológica estiver instalada numa área aquecida ou resfriada e os dados medidos poderão sofrer desvios signifi cativos relativamente aos dados ambientais reais.

D - INFORMAÇÕES TÉCNICAS E LEGAIS

1 - CARACTERÍSTICAS TÉCNICAS

Estação meteorológica
Alimentação	- A estação funciona com 2 pilhas LR3 (não incluídas) e/ou um adaptador de corrente de 4,5 V (incluído)- A sonda funciona com 2 pilhas LR3 (não incluídas)
Frequência	433,92 MHz
Alcance entre a sonda e a estação	60 m em espaços abertos.
Intervalo de medição da temperatura interior	0 °C (32 °F) ~ 50 °C (122 °F)
Intervalo de medição da temperatura exterior	-20 °C (-4 °F) ~ 60 °C (140 °F)
Intervalo de medição da higrometria	20% RH ~ 95% RH
Unidade de medida da temperatura	Celsius (°C ) ou Fahrenheit (°F).
Dimensões da estação	120 x 120 x 24,5 mm
Dimensões da sonda	92 x 40 x 23 mm
Materiais	ABS

2 - SUBSTITUIÇÃO DAS PILHAS

O tempo de vida das pilhas é de um a dois anos no âmbito de uma utilização normal.

Utilizar 2 pilhas alcalinas do tipo LR06 AA para a estação e 2 pilhas alcalinas do tipo LR03 AAA para a sonda exterior, respeitando a polaridade indicada.

3 - GARANTIA

• Este produto tem uma garantia de 2 anos, que abrange peças e mão de obra, a partir da data de compra. É imperativo que guarde um comprovativo de compra durante esse período de garantia.
• A garantia não cobre os danos causados por negligência, choques ou acidentes.
• Ser aberto ou reparado por pessoas estranhas à empresa Avidsen.
• Qualquer intervenção no aparelho anulará a garantia.

4 - ASSISTÊNCIA E CONSELHOS

• Apesar de todo o cuidado empregue na criação dos nossos produtos e na redação deste manual, caso tenha dificuldades durante a instalação do seu produto ou quaisquer questões, é aconselhável contactar os nossos especialistas, que estão à sua disposição para o aconselhar.
• Caso verifique algum problema de funcionamento durante a instalação ou nos primeiros dias de utilização, é imperativo que entre em contacto connosco na presença da sua instalação para que um dos nossos técnicos faça um diagnóstico da origem do problema pois este dever-se-á, provavelmente, a um ajuste não adaptado ou a uma instalação sem conformidade. Se o problema for do produto, o técnico fornecer-lhe-á um número de processo para voltar à loja. Sem este número de processo, a loja pode recusarse a fazer a troca do produto.

Contacte os técnicos do nosso serviço pós-venda através do:

Helpline : 707 45 11 45

A Avidsen compromete-se a manter um stock de peças sobressalentes para este produto durante o período de garantia contratual.

5 - DECLARAÇÃO DE CONFORMIDADE

Em conformidade com a Diretiva RED

A Avidsen declara que o equipamento: Estação meteorológica 513630

está conforme a Diretiva 2014/53/UE e a sua conformidade foi avaliada segundo as normas aplicáveis em vigor:

EN62479:2010

EN301 489-1 V1.9.2:2011-09

EN301 489-3 V1.6.1:2013-08

EN300 220-1 V2.4.1:2012-05

EN300 220-2 V2.4.1:2012-05

Em Chambray les Tours, 01/03/17

Alexandre Chaverot, Presidente
