513629 - Estação Meteorológica THOMSON - Manual de utilização gratuito

Tipo de produto	Estação meteorológica
Marca	Thomson
Modelo	513629
Dimensões da estação	137 × 82 × 21 mm
Dimensões da sonda	92 × 40 × 23 mm
Material	ABS
Alimentação da estação	2 pilhas LR6 (AA) 1,5 V
Alimentação da sonda	2 pilhas LR03 (AAA) 1,5 V
Autonomia	1 a 2 anos em uso normal
Frequência	433,92 MHz
Alcance entre estação e sonda	60 m em campo livre
Faixa de temperatura interna	0 °C a 50 °C
Faixa de temperatura externa	-20 °C a 60 °C
Faixa de umidade	20 %UR a 95 %UR
Unidade de temperatura	Celsius (°C) ou Fahrenheit (°F)
Exibição da hora	12 h ou 24 h
Sinal horário	Rádio-controlado DCF77
Funções principais	Temperatura e umidade interna/externa, tendências, hora, calendário, alarme despertador, índice de conforto, alerta de temperatura externa
Garantia	2 anos peças e mão de obra
Manutenção e limpeza	Desconectar, pano macio levemente úmido, sem produtos abrasivos
Segurança e reciclagem	Não descartar no lixo doméstico, pilhas usadas devem ser recicladas

Perguntas frequentes - 513629 THOMSON

Como associar a sonda à estação?

A associação é automática após inserção das pilhas. Se necessário, mantenha pressionado por 5 segundos o botão DOWN na estação até que o indicador OUT pisque, então remova e reinsira as pilhas da sonda próximo à estação.

Como ajustar a hora manualmente?

Mantenha pressionada a tecla MODE até que o ano pisque. Use UP e DOWN para ajustar o ano, depois pressione MODE para passar para mês, dia, ordem de exibição, idioma, fuso horário, formato 12/24h, horas e minutos.

Como ativar o despertador?

Pressione uma vez MODE para exibir o ícone AL. Pressione uma vez UP para ativar o despertador (um sino aparece). Para desativar, pressione UP novamente.

Como ajustar o alarme de temperatura?

Pressione por 3 segundos ALERT. Ajuste o valor alto com UP/DOWN, pressione ALERT para passar ao valor baixo, ajuste-o, depois pressione ALERT para confirmar.

Qual é o alcance entre a estação e a sonda?

O alcance é de 60 metros em campo livre. Afaste a estação pelo menos 2,5 m de fontes de interferência (televisor, roteador, micro-ondas).

Que tipo de pilhas usar?

Use 2 pilhas alcalinas LR6 (AA) para a estação e 2 pilhas alcalinas LR03 (AAA) para a sonda externa, respeitando a polaridade.

Como limpar a estação meteorológica?

Desconecte o aparelho antes de limpar. Use um pano macio levemente umedecido. Não use produtos abrasivos ou corrosivos, e não vaporize aerossol.

Como reciclar o aparelho e as pilhas?

Não descarte o aparelho no lixo doméstico. Deposite-o em um ponto de coleta seletiva. As pilhas usadas devem ser depositadas em um ecoponto ou no seu distribuidor.

O que fazer se a exibição estiver anormal?

Verifique primeiro as pilhas (estado, polaridade). Certifique-se de que a sonda está ao alcance. Se o problema persistir, entre em contato com o serviço pós-venda pelo 0 892 701 369 (0,35 €/min + preço da chamada).

Como mudar a unidade de temperatura?

Pressione a tecla DOWN para alternar entre Celsius (°C) e Fahrenheit (°F).

MANUAL DE UTILIZADOR 513629 THOMSON

3 - FUNCIONES PRINCIPALES

PT Estação meteorológica sem fios

12h/24h

Calendar

Alarm clock

1 - PRECAUÇÕES DE UTILIZAÇÃO 05
2 - CONSERVAÇÃO E LIMPEZA 05
3 - RECICLAGEM 05

B - DESCRIÇÃO DO PRODUTO 06

1 - CONTEÚDO DO KIT 06
2 - ESTAÇÃO METEOROLÓGICA 06
3 - FUNÇÕES PRINCIPAIS 07

C - CONFIGURAÇÃO 08

1 - COLOCAÇÃO EM FUNCIONAMENTO RÁPIDO 08
ASSOCIAÇÃO DA SONDA À ESTAÇÃO 08
DEFINIÇÃO DE DATA E HORA 08
DEFINIÇÃO DO DESPERTADOR 08
ACERTO AUTOMÁTICO DA HORA 08
DEFINIÇÃO DA UNIDADE DE MEDIDA / MÍN-MÁX / ALARME TEMPERATURA 09
INDICADOR DE CONFORTO 09

D - INFORMAÇÕES TÉCNICAS E LEGAIS 10

1 - CARACTERÍSTICAS TÉCNICAS 10
2 - SUBSTITUIÇÃO DAS PILHAS 10
3 - GARANTIA 10
4 - ASSISTÊNCIA E CONSELHOS 10
5 - DECLARAÇÃO DE CONFORMIDADE 11

1 - PRECAUÇÕES DE UTILIZAÇÃO

- A estação meteorológica não deve ser instalada em locais onde o ecrã seja exposto a riscos ou sujidade.

- A estação meteorológica não está prevista para uma instalação no exterior, não instalar em condições extremas de humidade ou de temperatura.

- Não exponha a sonda à luz direta do sol ou qualquer fonte de luz refletida.

- Não multiplique os blocos de tomadas nem os cabos de extensão.

- Não instale o aparelho na proximidade de produtos químicos ácidos, de amoniaco ou de fontes de emissão de gases tóxicos.

2 - CONSERVAÇÃO E LIMPEZA

- Antes de qualquer trabalho de conservação, deslique o produto da corrente.

- Não limpe o produto com substâncias abrasivas ou corrosivas.

- Utilize um pano macio ligeiramente humedecido.

- Não pulverize com aerossóis, pois pode danificar o interior do produto.

3 - RECICLAGEM

Este logótipo significa que os aparelhos inutilizados não devem ser eliminados em conjunto com o lixo doméstico. As substâncias perigosas que poderão conter podem ser prejudiciais para a saúde e para o ambiente. Peça ao seu

fornecedor que recolha estes aparelhos ou utilize os meios de recolha seletiva colocados à disposição pela sua autarquia.

A - INSTRUÇÕES DE SEGURANÇA

É proibido descartar as pilhas usadas no lixo doméstico. As pilhas/baterias com substâncias nocivas estão marcadas com os símbolos da figura ao lado, que remetem para a proibição

da sua eliminação num caixote de lixo normal. As designações dos metais pesados correspondentes são as seguintes: Cd = cádmio, Hg = mercúrio, Pb = chumbo. Poderá depositar estas pilhas e baterias usadas nos centros de recolha (centros de triagem de materiais recicláveis) que têm a obrigação de os recolher. Não deixe pilhas, pilhas-botão ou baterias ao alcance das crianças. Guarde-os num local que lhes seja in acessível. Existe o risco de as mesmas serem engolidas por crianças ou animais domésticos. Perigo de morte! Se tal acontecer, consulte imediatamente um médico ou dirija-se ao hospital. Tenha cuidado para não provocar curto-circuito com as pilhas, atirá-las para o fogo ou recarregá-las. Existe risco de explosão!

B - DESCRIÇÃO DO PRODUTO

1 - CONTEÚDO DO KIT

1 Estação meteorológica

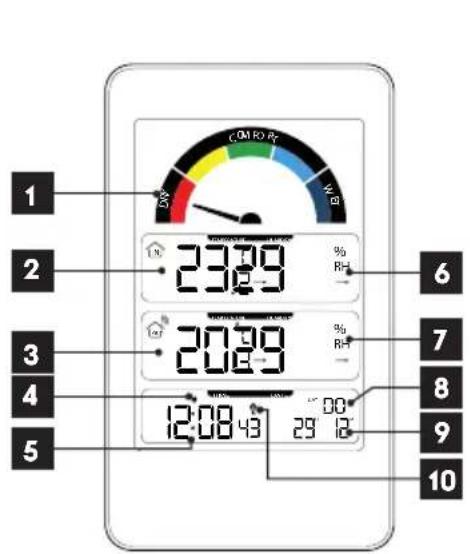

2 - ESTAÇÃO METEOROLÓGICA

1	Indicador de conforto
2	Temperatura interior
3	Temperatura exterior
4	Ícone do alarme
5	Hora
6	Indicador de humidade interior
7	Indicador de humidade exterior
8	Dia da semana
9	Data
10	Indicador do rádio de pilotagem

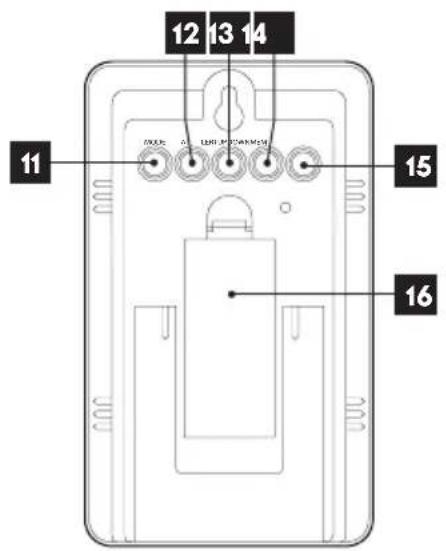

11	Tecla MODE (Modo)
12	Tecla ALERTE (Alerta)
13	Tecla UP (Cima)
14	Tecla DOWN (Baixo)
15	Tecla MEM (Memorizar)
16	Compartimento para pilha (2 x LR03 AAA)
17	Compartimento para pilha (2 x LR03 AAA)

3 - FUNÇÕES PRINCIPAIS

• Apresentação da temperatura e do nível de humidade interiores e exteriores
• Tendência das temperaturas e níveis de humidade interiores e exteriores
• Visualização da hora no formato de 12 ou 24 horas
• Hora do rádio (DCF77)
• Alarme diário (despertador)
• Índice de conforto
• Calendário
• Sonda exterior sem fios
• Alerta de temperatura exterior

C - CONFIGURAÇÃO

1 - COLOCAÇÃO EM FUNCIONAMENTO RÁPIDO

As etapas que se seguem devem ser obrigatoriamente realizadas pela ordem descrita. Introduzir 3 pilhas AAA LR03 (não incluídas) na estação 16. De seguida, introduzir 2 pilhas AAA LR03 (não incluídas) na sonda exterior, respeitando a polaridade 17.

ASSOCIAÇÃO DA SONDA À ESTAÇÃO

Depois de inseridas as pilhas, a associação é automática. Para forçar esta associação, se for necessário:

• Na estação, premir durante 5 seg. o botão DOWN, o indicador out começa a piscar
• Na sonda exterior, remover e reintroduzir as pilhas, aproximando-se da estação meteorológica

DEFINIÇÃO DE DATA E HORA

• Manter premida a tecla MODE (Modo) até começar a piscar o campo do ano.
• Ajustar o ano com a ajuda das teclas UP (Cima) e DOWN (Baixo)
• Premir a tecla MODE (Modo) para confirmar. O número abaixo da letra M começa a piscar no canto inferior direito do ecrã, ajustar o mês com a ajuda das teclas UP (Cima) e DOWN (Baixo)
• Premir a tecla MODE (Modo) para confirmar. O número abaixo da letra D começa a piscar no canto inferior direito do ecrã, ajustar o dia com a ajuda das teclas UP (Cima) e DOWN (Baixo)
• Premir a tecla MODE (Modo) para confirmar. As letras M e D começam a piscar no canto inferior direito do ecrã; Ajustar a ordem de apresentação com as teclas UP (Cima) e DOWN (Baixo) (mês/dia ou dia/mês)
• Premir a tecla MODE (Modo) para confirmar. As duas letras à direita de DAY (Dia) começam a piscar; ajustar o idioma do calendário com a ajuda das teclas UP (Cima) e DOWN (Baixo) (Ge = alemão / EN = inglês / RU = russo / FR = francês / IT = italiano / ES = espanhol / NE = neerlandês / DA = dinamarquês)

• Premir a tecla MODE (Modo) para confirmar. Os dois números abaixo de Time (Hora): 00 começam a piscar; ajustar o fuso horário com as teclas UP (Cima) e DOWN (Baixo)

• Premir a tecla MODE (Modo) para confirmar. A opção 24h ou 12h começa a piscar; ajustar o formato de apresentação da hora com as teclas UP (Cima) e DOWN (Baixo)

• Premir a tecla MODE (Modo) para confirmar e ajustar as horas com a ajuda das teclas UP (Cima) e DOWN (Baixo).
• Premir a tecla MODE (Modo) para confirmar e ajustar os minutos com a ajuda das teclas UP (Cima) e DOWN (Baixo).
• Premir uma última vez a tecla MODE (Modo) para confirmar as configurações.

DEFINIÇÃO DO DESPERTADOR

• Premir uma vez a tecla Mode (Modo): a indicação AL aparece junto a uma hora.
• Premir durante 3 seg. a tecla Mode (Modo): A hora começa a piscar
• Ajustar a hora do despertador com a ajuda das teclas UP (Cima) e DOWN (Baixo)
• Premir a tecla MODE (Modo) para confirmar. Os minutos começam a piscar,
• Ajustar os minutos do despertador com a ajuda das teclas UP (Cima) e DOWN (Baixo)
• Concluir a configuração premindo brevemente a tecla MODE (Modo)

Para ativar o despertador, premir uma vez a tecla UP (Cima); surgirá o ícone do sino 🎨 (4) entre a hora e os minutos

Para desativar o despertador, premir uma vez a tecla UP (Cima); o ícone do sino (4) desaparece.

Para iniciar a atualização automática da hora da estação, manter premida a tecla UP (Cima) até o indicador (10) começar a piscar. A estação inicia a receção rádio (durante 7 min) e procura captar o sinal horário DCF77 para acertar automaticamente a hora e o dia.

Observação: o fuso horário deve ser convenientemente acertado para obter uma apresentação correta. Se a receção for insuficiente, aproxime a estação de uma janela.

Certifique-se de que coloca a estação a uma distância de 2,5 m de qualquer fonte de interferência (televisor, router, micro-ondas, etc.)

É possível interromper a procura de sinal a qualquer momento, premindo o botão UP (Cima), em caso de ausência de sinal.

DEFINIÇÃO DA UNIDADE DE MEDIDA / MÍN-MÁX / ALARME TEMPERATURA

• Premir a tecla DOWN (Baixo) para alternar entre Celsius e Fahrenheit
• Premir brevemente a tecla MEM (Memorizar) para apresentar os valores máximos encontrados. Premir novamente a tecla MEM apresenta os valores mínimos encontrados; premir a tecla MEM uma terceira vez, regressa à apresentação dos valores atuais. Manter premida durante 3 seg. a tecla MEM apaga os valores MÍN/MÁX memorizados.
• Premir uma vez a tecla ALERT (Alerta) permite ativar ou desativar o alarme, em função da temperatura.

Para programar os limites de acionamento: premir durante 3 seg. a tecla ALERT (Alerta). Quando o ícone ^TEMP ALERT começar a piscar, ajustar o valor superior do alarme com as teclas UP (Cima) e DOWN (Baixo). Premir novamente a tecla ALERT (Alerta) até o ícone ^TEMP ALERT começar a piscar permite ajustar o valor inferior do alarme com as teclas UP (Cima) e DOWN (Baixo).

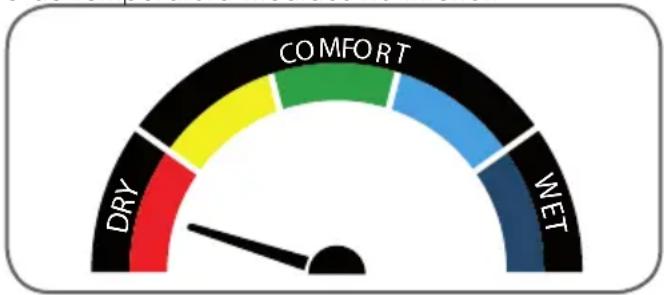

INDICADOR DE CONFORTO

É apresentado um indicador de conforto na parte superior (A.1) em função dos valores de humidade e de temperatura medidos no interior.

DRY: seco
COMFORT: ok
WET: húmido

D - INFORMAÇÕES TÉCNICAS E LEGAIS

1 - CARACTERÍSTICAS TÉCNICAS

Estação meteorológica
Alimentação	- A estação funciona com 2 pilhas LR3 (não incluídas)- A sonda funciona com 2 pilhas LR3 (não incluídas)
Autonomia	1 a 2 anos em condições normais de utilização.
Frequência	433,92 MHz
Alcance entre a sonda e a estação	60 m em espaços abertos.
Intervalo de medição da temperatura interior	0 °C (32 °F) ~ 50 °C (122 °F)
Intervalo de medição da temperatura exterior	-20 °C (-4 °F) ~ 60 °C (140 °F)
Intervalo de medição da higrometria	20% RH ~ 95% RH
Unidade de medida da temperatura	Celsius (°C ) ou Fahrenheit (°F).
Dimensões da estação	137 x 82 x 21 mm
Dimensões da sonda	92 x 40 x 23 mm
Materiais	ABS

2 - SUBSTITUIÇÃO DAS PILHAS

O tempo de vida das pilhas é de um a dois anos no âmbito de uma utilização normal. Utilizar 2 pilhas alcalinas do tipo LR06 AA 1,5 V para a estação e 2 pilhas alcalinas do tipo LR03 AAA 1,5 V para a sonda exterior, respeitando a polaridade indicada.

3 - GARANTIA

• Este produto tem uma garantia de 2 anos, que abrange peças e mão de obra, a partir da data de compra. É imperativo que guarde um comprovativo de compra durante esse período de garantia.
• A garantia não cobre os danos causados por negligência, choques ou acidentes.
• Ser aberto ou reparado por pessoas estranhas à empresa Avidsen.
• Qualquer intervenção no aparelho anulará a garantia.

4 - ASSISTÊNCIA E CONSELHOS

• Apesar de todo o cuidado empregue na criação dos nossos produtos e na redação deste manual, caso tenha dificuldades durante a instalação do seu produto ou quaisquer questões, é aconselhável contactar os nossos especialistas, que estão à sua disposição para o aconselhar.
• Caso verifique algum problema de funcionamento durante a instalação ou nos primeiros dias de utilização, é imperativo que entre em contacto connosco na presença da sua instalação para que um dos nossos técnicos faça um diagnóstico da origem do problema pois este dever-se-á, provavelmente, a um ajuste não adaptado ou a uma instalação sem conformidade. Se o problema for do produto, o técnico fornecer-lhe-á um número de processo para voltar à loja. Sem este número de processo, a loja pode recusarse a fazer a troca do produto.

Contacte os técnicos do nosso serviço pós-venda através do:

707 45 11 45

A Avidsen compromete-se a manter um stock de peças sobressalentes para este produto durante o período de garantia contratual.

5 - DECLARAÇÃO DE CONFORMIDADE

Em conformidade com a Diretiva RED

A Avidsen declara que o equipamento: Estação meteorológica 513629

está conforme a Diretiva 2014/53/UE e a sua conformidade foi avaliada segundo as normas aplicáveis em vigor:

EN62479:2010

EN301 489-1 V1.9.2:2011-09

EN301 489-3 V1.6.1:2013-08

EN300 220-1 V2.4.1:2012-05

EN300 220-2 V2.4.1:2012-05

Em Chambray les Tours, 01/03/17

Alexandre Chaverot, Presidente
