513629 - Estación meteorológica THOMSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación meteorológica
Marca	Thomson
Modelo	513629
Dimensiones de la estación	137 × 82 × 21 mm
Dimensiones del sensor	92 × 40 × 23 mm
Material	ABS
Alimentación de la estación	2 pilas LR6 (AA) 1,5 V
Alimentación del sensor	2 pilas LR03 (AAA) 1,5 V
Autonomía	1 a 2 años en uso normal
Frecuencia	433,92 MHz
Alcance entre estación y sensor	60 m en campo libre
Rango de temperatura interior	0 °C a 50 °C
Rango de temperatura exterior	-20 °C a 60 °C
Rango de humedad	20 %HR a 95 %HR
Unidad de temperatura	Celsius (°C) o Fahrenheit (°F)
Visualización de hora	12 h o 24 h
Señal horaria	Radiocontrolado DCF77
Funciones principales	Temperatura y humedad interior/exterior, tendencias, hora, calendario, alarma despertador, índice de confort, alerta de temperatura exterior
Garantía	2 años piezas y mano de obra
Mantenimiento y limpieza	Desconectar, paño suave ligeramente húmedo, no usar productos abrasivos
Seguridad y reciclaje	No tirar a la basura doméstica, pilas usadas reciclar

Preguntas frecuentes - 513629 THOMSON

¿Cómo asociar el sensor a la estación?

La asociación es automática después de insertar las pilas. Si es necesario, mantenga presionado 5 segundos el botón DOWN en la estación hasta que el indicador OUT parpadee, luego retire y vuelva a insertar las pilas del sensor cerca de la estación.

¿Cómo ajustar la hora manualmente?

Mantenga presionada la tecla MODE hasta que el año parpadee. Use UP y DOWN para ajustar el año, luego presione MODE para pasar al mes, día, orden de visualización, idioma, zona horaria, formato 12/24h, horas y minutos.

¿Cómo activar la alarma?

Presione una vez MODE para mostrar el icono AL. Presione una vez UP para activar la alarma (aparece una campana). Para desactivar, presione nuevamente UP.

¿Cómo ajustar la alarma de temperatura?

Presione 3 segundos ALERT. Ajuste el valor alto con UP/DOWN, presione ALERT para pasar al valor bajo, ajústelo, luego presione ALERT para confirmar.

¿Cuál es el alcance entre la estación y el sensor?

El alcance es de 60 metros en campo libre. Aleje la estación al menos 2,5 m de fuentes de interferencia (televisor, router, microondas).

¿Qué tipo de pilas usar?

Use 2 pilas alcalinas LR6 (AA) para la estación y 2 pilas alcalinas LR03 (AAA) para el sensor exterior, respetando la polaridad.

¿Cómo limpiar la estación meteorológica?

Desconecte el aparato antes de limpiar. Use un paño suave ligeramente humedecido. No use productos abrasivos o corrosivos, y no rocíe aerosol.

¿Cómo reciclar el aparato y las pilas?

No tire el aparato con la basura doméstica. Deposítelo en un punto de recogida selectiva. Las pilas usadas deben depositarse en un punto limpio o en su distribuidor.

¿Qué hacer si la pantalla es anormal?

Verifique primero las pilas (estado, polaridad). Asegúrese de que el sensor está dentro del alcance. Si el problema persiste, contacte al servicio postventa al 0 892 701 369 (0,35 €/min + costo de llamada).

¿Cómo cambiar la unidad de temperatura?

Presione la tecla DOWN para alternar entre Celsius (°C) y Fahrenheit (°F).

MANUAL DE USUARIO 513629 THOMSON

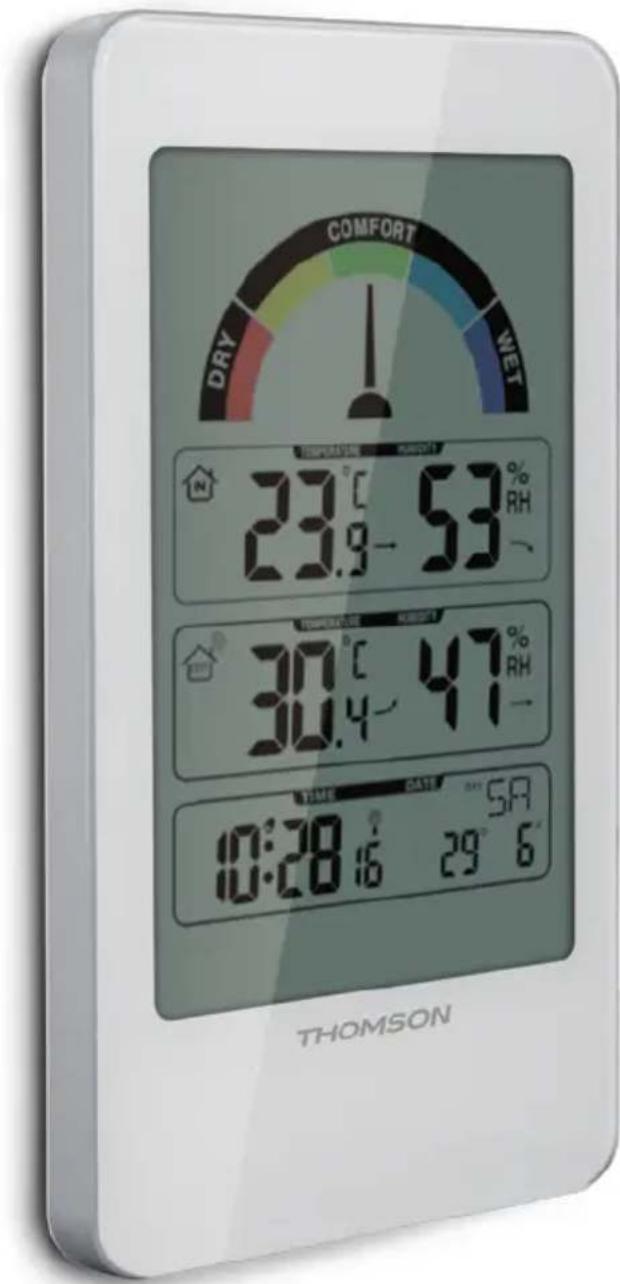

Estación meteorológica inalámbrica

12h/24h

Calendar

Alarm clock

A - NORMAS DE SEGURIDAD 05

1 - PRECAUCIONES DE USO 05
2 - MANTENIMIENTO Y LIMPIEZA 05
3 - RECICLAJE 05

B - DESCRIPCIÓN DEL PRODUCTO 06

1 - CONTENIDO DEL KIT 06
2 - ESTACIÓN METEOROLÓGICA 06
3 - FUNCIONES PRINCIPALES 07

C - CONFIGURACIÓN 08

1 - PUESTA EN MARCHA RÁPIDA 08
EMPAREJAMIENTO DE LA SONDA CON LA ESTACIÓN 08
AJUSTE DE LA FECHA Y HORA 08
AJUSTE DEL DESPERTADOR 08
AJUSTE AUTOMÁTICO DE LA HORA 08
AJUSTE UNIDAD DE MEDICIÓN / MÍN.-MÁX. / ALARMA DE TEMPERATURA 09
INDICADOR DE CONFORT 09

D - INFORMACIÓN TÉCNICA Y LEGAL 10

1 - CARACTERÍSTICAS TÉCNICAS 10
2 - SUSTITUCIÓN DE LAS PILAS 10
3 - GARANTÍA 10
4 - ASISTENCIA Y ASESORAMIENTO 10
5 - DECLARACIÓN DE CONFORMIDAD 11

1 - PRECAUCIONES DE USO

• La estación meteorológica no debe instalarse en un sitio donde la pantalla se pueda rayar o ensuciar.
• La estación meteorológica no está prevista para una instalación en el exterior, no se debe instalar en condiciones extremas de humedad ni de temperatura.
• No se debe exponer la sonda a la luz directa del sol ni a ninguna fuente luminosa.
• No deben acumularse varios ladrones o cables alargadores.
• No instalar cerca de productos químicos ácidos, amoniaco o una fuente que emita gases tóxicos.

2 - MANTENIMIENTO Y LIMPIEZA

• Antes de cualquier mantenimiento, el producto debe desconectarse de la red eléctrica.
• El producto no debe limpiarse con sustancias abrasivas o corrosivas.
• Use un simple trapo suave ligeramente humedecido.
• No debe vaporizarse un aerosol ya que podría dañar el interior del producto.

3 - RECICLAJE

Este logotipo significa que no se deben tirar aparatos inservibles con los residuos domésticos. Las posibles sustancias peligrosas contenidas en el producto pueden perjudicar la salud o el medio ambiente. Entregue estos aparatos a su distribuidor o utilice los servicios municipales de recogida selectiva.

A - NORMAS DE SEGURIDAD

Está prohibido desechar las pilas usadas con la basura ordinaria. Las pilas / acumuladores que contienen sustancias nocivas llevan marcados los símbolos contiguos, que indican la prohibición de tirarlas con la basura ordinaria. La designación de los metales pesados correspondientes es la siguiente: Cd = cadmio, Hg = mercurio, Pb = plomo. Puede entregar estas pilas / acumuladores usados en los vertederos municipales (centros de clasificación de materiales reciclables) que tienen la obligación de recogerlos. No deje las pilas / pilas de botón / acumuladores al alcance de los niños, manténgalos en un sitio al que no puedan acceder. Hay riesgo de que los niños o los animales domésticos se los traguen. ¡Peligro de muerte! Si a pesar de todo se diera el caso, consulte inmediatamente con un médico o acuda al hospital. Tenga cuidado de no cortocircuitar las pilas ni tirarlas al fuego ni recargarlas. ¡Existe riesgo de explosión!

B - DESCRIPCIÓN DEL PRODUCTO

1 - CONTENIDO DEL KIT

1 Estación meteorológica

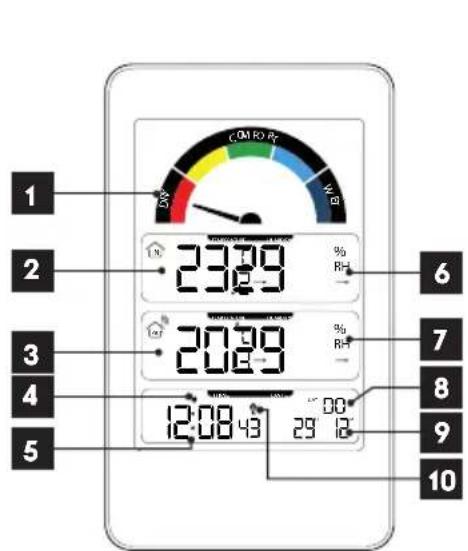

2 - ESTACIÓN METEOROLÓGICA

1	Indicador de confort
2	Temperatura interior
3	Temperatura exterior
4	Icono de la alarma
5	Hora
6	Indicador de humedad interior
7	Indicador de humedad exterior
8	Día de la semana
9	Fecha
10	Testigo del radiocontrol

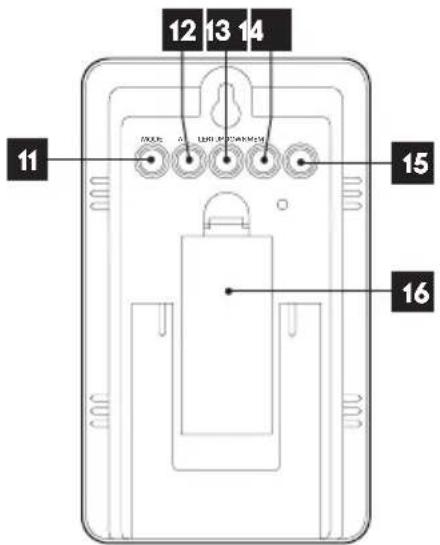

11	Tecla MODE (MODO)
12	Tecla ALERTE (ALERTA)
13	Tecla UP (ARRIBA)
14	Tecla DOWN (ABAJO)
15	Tecla MEM
16	Compartimento de las pilas (2 x LR03 AA)
17	Compartimento de las pilas (2 x LR03 AA)

• Visualización de las temperaturas y del porcentaje de humedad interiores y exteriores
• Tendencia de las temperaturas y del porcentaje de humedad interiores y exteriores
• Visualización de la hora en formato 12 o 24 h
• Hora radiocontrolada (DCF77)
• Alarma diaria (despertador)
• Índice de confort
• Calendario
• Sonda exterior inalámbrica
• Alerta de temperatura exterior

C - CONFIGURACIÓN

1 - PUESTA EN MARCHA RÁPIDA

Es obligatorio seguir las etapas que se muestran a continuación según el orden descrito.

Introduzca 3 pilas AAA LR03 (no incluidas) en la estación 16. Introduzca después 2 pilas AAA LR03 (no suministradas) en la sonda exterior respetando la polaridad 17.

EMPAREJAMIENTO DE LA SONDA CON LA ESTACIÓN

Una vez introducidas las pilas, el emparejamiento es automático. Para forzar este emparejamiento, en caso necesario:

• En la estación, mantener pulsado durante 5 s el botón DOWN (ABAJO), el indicador se pondrá a parpadear
• En la sonda exterior, retire y vuelva a introducir las pilas colocándose cerca de la estación meteorológica

AJUSTE DE FECHA Y HORA

• Mantener pulsada la tecla MODE (MODO) hasta que parpadee el año.
• Ajuste el año con la teclas UP (ARRIBA) y DOWN (ABAJO)
• Pulse la tecla MODE (MODO) para confirmar. La cifra debajo de M parpadea en la parte inferior derecha de la pantalla.

Ajuste el mes con las teclas UP (ARRIBA) y DOWN (ABAJO).

- Pulse la tecla MODE (MODO) para confirmar. La cifra debajo de D parpadea en la parte inferior derecha de la pantalla.

Ajuste el día con las teclas UP (ARRIBA) y DOWN (ABAJO).

- Pulse la tecla MODE (MODO) para confirmar. Los letras M y D parpadean en la parte inferior derecha de la pantalla. Ajuste el orden de visualización con las teclas UP (ARRIBA) y DOWN (ABAJO) (mes / día o día/mes)

- Pulse la tecla MODE (MODO) para confirmar. Las dos letras a la derecha de DAY (DÍA) parpadean. Ajuste el idioma del calendario con las teclas HAUT (ARRIBA) y DOWN (ABAJO) (Ge = alemán / EN = inglés / RU = ruso / FR= francés / IT = italiano / ES = español / NE= holandés / DA = danés)

• Pulse la tecla MODE (MODO) para confirmar. Llas dos cifras debajo de TIME (HORA): 00 parpadean. Ajuste el huso horario con las teclas UP (ARRIBA) y DOWN (ABAJO)
• Pulse la tecla MODE (MODO) para confirmar. 24 h o 12 h parpadea. Ajuste el formato de visualización de la hora con las teclas UP (ARRIBA) y DOWN (ABAJO)
• Pulse la tecla MODE (MODO) para confirmar y después ajuste las horas con las teclas UP (ARRIBA) y DOWN (ABAJO).
• Pulse la tecla MODE (MODO) para confirmar y después ajuste los minutos con las teclas UP (ARRIBA) y DOWN (ABAJO).
• Pulse una última vez la tecla MODE (MODO) para confirmar los ajustes

AJUSTE DEL DESPERTADOR

• Pulse una vez la tecla MODE (MODO): la indicación AL aparecerá al lado de un horario.
• Pulse durante 3 s la tecla MODE (MODO): La hora parpadeará
• Ajuste la hora del despertador con las teclas UP (ARRIBA) y DOWN (ABAJO)
• Pulse la tecla MODE (MODO) para confirmar. Las minutos parpadean.
• Ajuste los minutos del despertador con las teclas UP (ARRIBA) y DOWN (ABAJO)
• Termine el ajuste con una pulsación breve de la Tecla MODE (MODO)

Para activar el despertador, pulse una vez la tecla UP (ARRIBA), una campana 🔒 (4) aparecerá entre la hora y los minutos.

Para desactivar el despertador, pulse una vez la tecla UP (ARRIBA), la campana (4) desaparecerá.

AJUSTE AUTOMÁTICO DE LA HORA

Para iniciar el ajuste automático de la hora de la estación, mantenga pulsada la tecla UP (ARRIBA) hasta que parpadee el indicador ▲ (10). La estación pasa a recepción por radio (durante 7 min) e intenta captar la señal de la hora DCF77 para actualizar automáticamente la hora y la fecha.

Observación: para una visualización correcta se debe ajustar adecuadamente el huso horario. Si la recepción es insuficiente, acerque la estación a una ventana.

Asegúrese de apartar la estación 2,5 m de cualquier fuente de interferencia (television, enrutador, microondas, etc.)

En cualquier momento puede detener la búsqueda de la señal si esta no está disponible, pulsando el botón UP (ARRIBA).

AJUSTE UNIDAD DE MEDICIÓN / MÍN.-MÁX. / ALARMA DE TEMPERATURA

• Pulse la tecla DOWN (ABAJO) para alternar entre Celsius y Fahrenheit
• Una pulsación breve de MEM muestra los valores máximos medidos, una nueva pulsación de MEM le muestra los valores mínimos medidos, con una tercera pulsación de MEM vuelve a la visualización de los valores actuales. Una pulsación mantenida durante 3s de MEM borra los valores MÍN./MÁX. guardados.
• Una pulsación simple de la tecla ALERT (ALERTA) permite activar o desactivar la alarma en función de la temperatura.

Para programar los umbrales de activación: pulse durante3 s la tecla ALERT (ALERTA). En cuanto el indicador «TEMP ALERTA」arpadee, ajuste el valor superior de la alarma con las teclas UP (ARRIBA) y DOWN (ABAJO). Con una nueva pulsación de la tecla ALERT (ALERTA), el indicador «TEMP ALERTA」arpadeará y puede ajustar el valor inferior de la alarma con las teclas UP (ARRIBA) y DOWN (ABAJO).

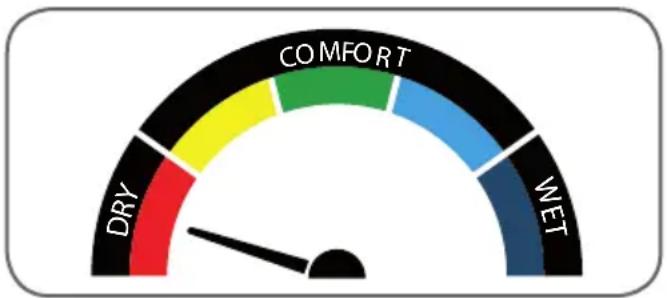

INDICADOR DE CONFORT

Una indicación de confort se encuentra disponible en la visualización en la parte superior (A.1) en función de los registros de humedad y de temperatura realizados en el interior.

DRY: seco
COMFORT (CONFORT): ok
WET: húmedo

D - INFORMACIÓN TÉCNICA Y LEGAL

1 - CARACTERÍSTICAS TÉCNICAS

Estación meteorológica
Alimentación	- La estación funciona con 2 pilas LR3 (no suministradas)- La sonda funciona con 2 pilas LR3 (no suministradas)
Autonomía	de 1 a 2 años en condiciones normales de uso.
Frecuencia	433,92 MHz
Alcance entre la sonda y la estación	60 m en campo abierto.
Rango de medición de la temperatura interior	0 °C (32 °F) ~ 50 °C (122 °F)
Rango de medición de la temperatura exterior	-20 °C (-4 °F) ~ 60 °C (140 °F)
Rango de medición de la higrometría	20 % HR ~ 95 % HR
Unidad de medición de la temperatura	Celsius (°C) o Fahrenheit (°F).
Dimensiones de la estación	137X82X21 mm
Dimensiones de la sonda	92x40x23 mm
Materiales	ABS

2 - SUSTITUCIÓN DE LAS PILAS

La vida útil de las pilas es de uno a dos años dentro de un uso normal.

Utilice 2 pilas alcalinas tipo LR06 AA 1,5 V para la estación y 2 pilas alcalinas de tipo LR03 AAA 1,5 V para la sonda exterior respetando la polaridad indicada.

3 - GARANTÍA

• Este producto tiene una garantía de 2 años para las piezas y la mano de obra desde la fecha de la compra. Es obligatorio conservar el justificante de compra durante todo el periodo de la garantía.
• La garantía no cubre los daños causados por negligencia, golpes o accidentes.
• No debe abrirse o repararse si no es por el personal de la empresa Avidsen.
• Cualquier intervención en el aparato anulará la garantía.

4 - ASISTENCIA Y ASESORAMIENTO

• A pesar de todo el cuidado que hemos aportado al diseño de nuestros productos y a la realización de estas instrucciones, si encuentra dificultades durante la instalación del producto o tiene cualquier pregunta, le recomendamos encarecidamente que se ponga en contacto con nuestros especialistas que se encuentran a su disposición para asesorarle.
• En caso de problema de funcionamiento durante la instalación o tras unos días de uso, debe ponerse en contacto con nosotros mientras se encuentra delante de la instalación para que nuestros técnicos diagnostiquen el origen del problema, ya que este seguramente se deba a un ajuste no adaptado o una instalación no conforme. Si el problema procede del producto, el técnico le dará un número de expediente para la devolución a la tienda. Sin este número de expediente, la tienda tendrá derecho a rechazar el cambio del producto.

Póngase en contacto con los técnicos de nuestro servicio posventa en el:

+ 34 902 101 633

De lunes a jueves de 8:00 a 17:00 h y los viernes de 08:00 a 13:00 h.

Avidsen se compromete a disponer de existencias de las piezas de repuesto para este producto durante el periodo de garantía contractual.

5 - DECLARACIÓN DE CONFORMIDAD

con la directiva RED

Avidsen declara que el equipo: Estación meteorológica 513629

Cumple con la Directiva 2014/53/CE y su conformidad se ha evaluado según las normas aplicables vigentes:

EN62479: 2010

EN301 489-1 V1.9.2: 2011-09

EN301 489-3 V1.6.1: 2013-08

EN300 220-1 V2.4.1: 2012-05

EN300 220-2 V2.4.1: 2012-05

En Chambray les Tours, el 01/03/2017

Alexandre Chaverot, presidente

THOMSON es una marca de TECHNICOLOR S.A. utilizada bajo licencia por:

Avidsen France S.A.S - 32, rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - Francia

513629
