MANUAL DE USUARIO 513628 THOMSON

Estación meteorológica inalámbrica

B - DESCRIPCIÓN DEL PRODUCTO 06

1 - CONTENIDO DEL KIT 06

2 - ESTACIÓN METEOROLÓGICA 06

3 - FUNCIONES PRINCIPALES 07

C - CONFIGURACIÓN 08

1 - PUESTA EN MARCHA RÁPIDA 08

EMPAREJAMIENTO DE LA SONDA CON LA ESTACIÓN 08

VISUALIZACIÓN VALORES MÍN.-MÁX. 08 REINICIO DE LA ESTACIÓN METEOROLÓGICA 09 D - INFORMACIÓN TÉCNICA Y LEGAL 10

1 - CARACTERÍSTICAS TÉCNICAS 10

2 - SUSTITUCIÓN DE LAS PILAS 10

5 - DECLARACIÓN DE CONFORMIDAD 11ESTACIÓN METEOROLÓGICA

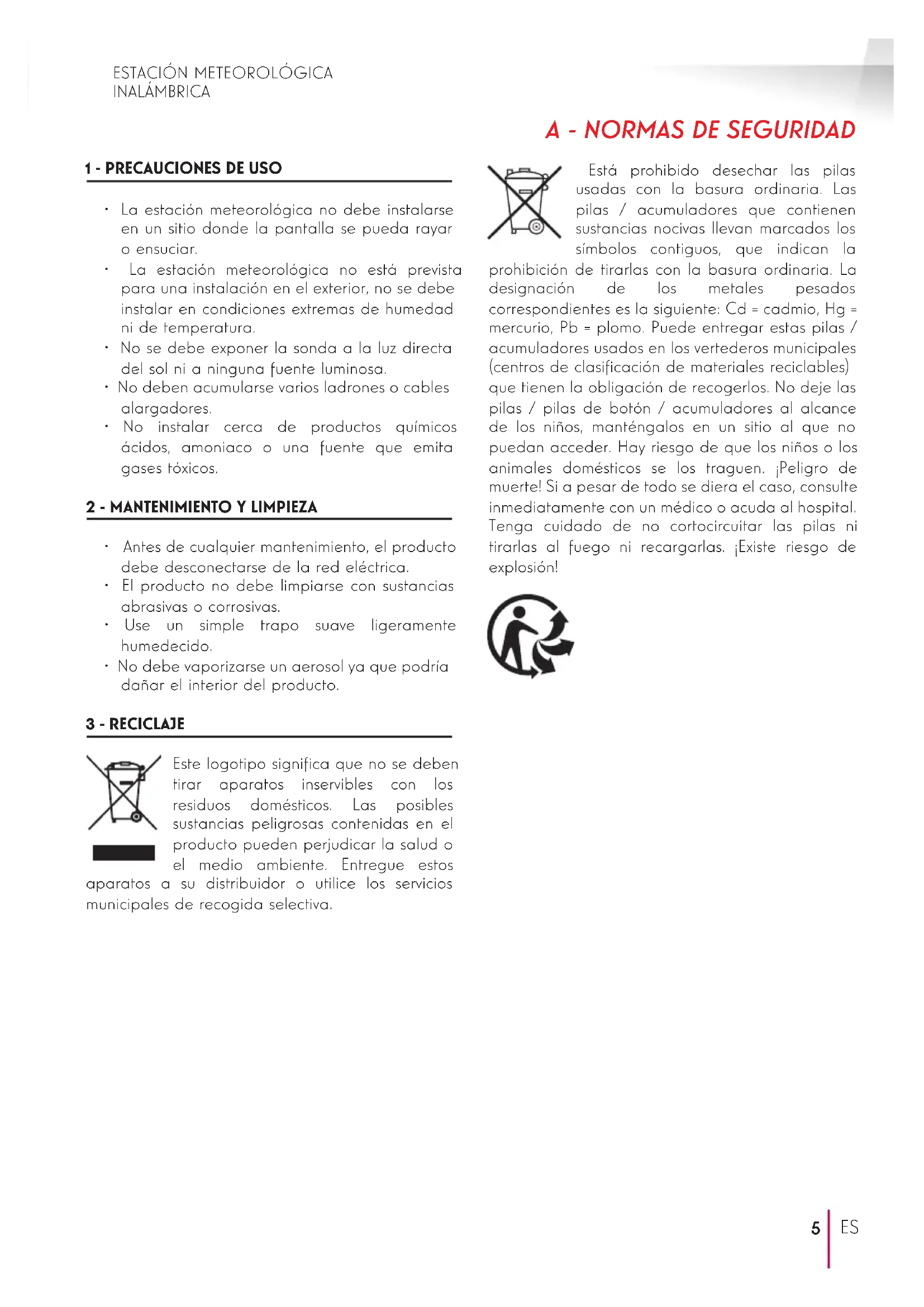

• La estación meteorológica no debe instalarse en un sitio donde la pantalla se pueda rayar o ensuciar.

• La estación meteorológica no está prevista para una instalación en el exterior, no se debe instalar en condiciones extremas de humedad ni de temperatura.

• No se debe exponer la sonda a la luz directa del sol ni a ninguna fuente luminosa.

• No deben acumularse varios ladrones o cables alargadores.

• No instalar cerca de productos químicos ácidos, amoniaco o una fuente que emita gases tóxicos.

2 - MANTENIMIENTO Y LIMPIEZA

• Antes de cualquier mantenimiento, el producto debe desconectarse de la red eléctrica.

• El producto no debe limpiarse con sustancias abrasivas o corrosivas.

• Use un simple trapo suave ligeramente humedecido.

• No debe vaporizarse un aerosol ya que podría dañar el interior del producto.

Este logotipo signica que no se deben tirar aparatos inservibles con los residuos domésticos. Las posibles sustancias peligrosas contenidas en el producto pueden perjudicar la salud o el medio ambiente. Entregue estos aparatos a su distribuidor o utilice los servicios municipales de recogida selectiva. Está prohibido desechar las pilas usadas con la basura ordinaria. Las pilas / acumuladores que contienen sustancias nocivas llevan marcados los símbolos contiguos, que indican la prohibición de tirarlas con la basura ordinaria. La designación de los metales pesados correspondientes es la siguiente: Cd = cadmio, Hg = mercurio, Pb = plomo. Puede entregar estas pilas / acumuladores usados en los vertederos municipales (centros de clasicación de materiales reciclables) que tienen la obligación de recogerlos. No deje las pilas / pilas de botón / acumuladores al alcance de los niños, manténgalos en un sitio al que no puedan acceder. Hay riesgo de que los niños o los animales domésticos se los traguen. ¡Peligro de muerte! Si a pesar de todo se diera el caso, consulte inmediatamente con un médico o acuda al hospital. Tenga cuidado de no cortocircuitar las pilas ni tirarlas al fuego ni recargarlas. ¡Existe riesgo de explosión! Pour en savoir plus : www.quefairedemesdechets.frESTACIÓN METEOROLÓGICA INALÁMBRICA

www.thomsonsecurity.eu B - DESCRIPCIÓN DEL PRODUCTO1 - CONTENIDO DEL KIT2 - ESTACIÓN METEOROLÓGICA

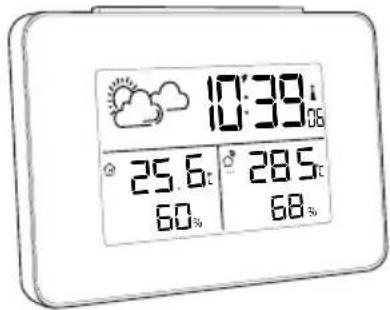

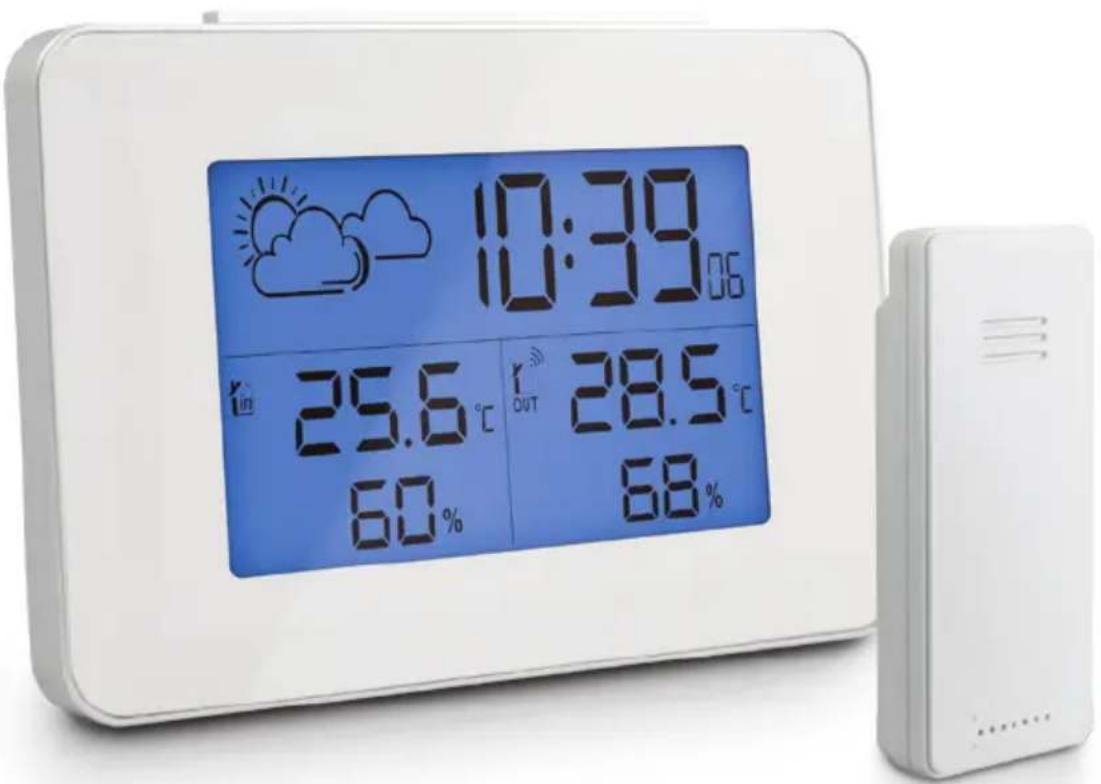

Estación meteorológica Sonda de temperatura Indicador del tiempo

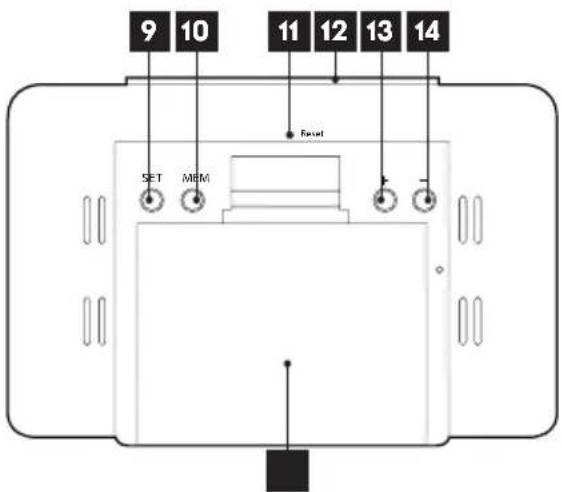

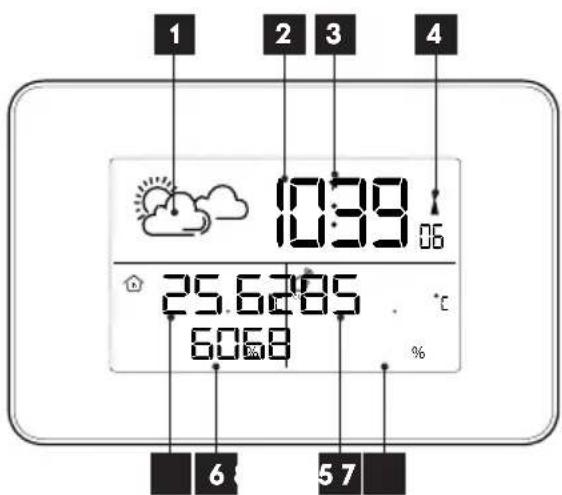

Indicador de humedad interior Temperatura exterior Indicador de humedad exterior Tecla SET (AJUSTE) Tecla MEM Botón RESET Tecla SNOOZE/LIGHT (SNOOZE/LUZ) Tecla + Tecla - Compartimento de las pilas (2 x LR06 AA) Compartimento de las pilas (2 x LR03 AA)ESTACIÓN METEOROLÓGICA INALÁMBRICA

B - DESCRIPCIÓN DEL PRODUCTO

3 - FUNCIONES PRINCIPALES

- Visualización de las temperaturas y del porcentaje de humedad interiores y exteriores - Visualización de la hora en formato 12 o 24 h - Hora radiocontrolada (DCF77) - Alarma diaria (despertador) - Sonda exterior inalámbricaESTACIÓN METEOROLÓGICA INALÁMBRICA

Es obligatorio seguir las etapas que se muestran a continuación según el orden descrito. Introduzca 2 pilas AA LR06 (no incluidas) en la estación 15. Introduzca después 2 pilas AAA LR03 (no suministradas) en la sonda exterior respetando la polaridad16.

EMPAREJAMIENTO DE LA SONDA CON LA

ESTACIÓN Una vez introducidas las pilas, el emparejamiento es automático. Para forzar este emparejamiento, en caso necesario: - En la estación, mantener pulsado durante 5 s el botón DOWN (ABAJO), el indicador se pondrá a parpadear - En la sonda exterior, retire y vuelva a introducir las pilas colocándose cerca de la estación meteorológica

AJUSTE DE FECHA Y HORA

- Mantenga pulsada la tecla SET (AJUSTE) hasta que parpadee «°C». - Ajuste la elección de la unidad de medición con las teclas + y - (°C = Celsius o °F = Fahrenheit). Conrme con la tecla SET (AJUSTE). - 24 h o 12 h parpadea en la pantalla, ajuste el formato de visualización de la hora con las teclas + y -. Conrme con la tecla SET (AJUSTE).. - Las dos cifras: 00 parpadean en la pantalla. Ajuste el huso horario con las teclas UP (ARRIBA) y DOWN (ABAJO). Conrme con la tecla SET (AJUSTE).. - Ajuste después las horas con las teclas + y -. Conrme con la tecla SET (AJUSTE).. - Ajuste los minutos con las teclas + y -. Finalmente, conrme con la tecla SET (AJUSTE)..

AJUSTE DEL DESPERTADOR

- Pulse una vez la tecla SET (AJUSTE): la indicación AL aparecerá al lado de la hora. - Pulse durante 3 s la tecla SET (AJUSTE): La hora del despertador parpadeará en la pantalla. Ajuste la hora del despertador con las teclas + y - - Pulse la tecla SET (AJUSTE) para conrmar. Los minutos parpadearán en la pantalla. - Ajuste los minutos del despertador con las teclas + y – - Pulse la tecla SET (AJUSTE) para conrmar. Zz 05 parpadea en la pantalla. - Ajuste la duración del recordatorio de alarma con las teclas+ y – - Termine el ajuste con una pulsación breve de la tecla SET (AJUSTE). - Durante la alarma del despertador, una pulsación de la tecla SNOOZE/LIGHT (SNOOZE/ LUZ) permite detener y aplazar la alarma según el tiempo preajustado anteriormente (Zz). Para activar el despertador, pulse una vez la tecla +, aparecerá un icono de campana (3) entre la hora y los minutos. Para desactivar el despertador, pulse una vez la tecla +, la campana (3) desaparecerá. La duración del timbre es de 2 minutos como máximo.

AJUSTE AUTOMÁTICO DE LA HORA

Para iniciar el ajuste automático de la hora de la estación, mantenga pulsada la tecla + hasta que parpadee el indicador (4). La estación pasa a recepción por radio (durante 7 min) e intenta captar la señal de la hora DCF77 para actualizar automáticamente la hora y la fecha. Observación: para una visualización correcta se debe ajustar adecuadamente el huso horario. Si la recepción es insuciente, acerque la estación a una ventana. Asegúrese de apartar la estación 2,5 m de cualquier fuente de interferencia (televisión, enrutador, microondas, etc.) En cualquier momento puede detener la búsqueda de la señal si esta no está disponible, pulsando el botón +. VISUALIZACIÓN VALORES MÍN.-MÁX. - Una pulsación breve de MEM muestra los valores máximos medidos, una nueva pulsación de MEM muestra los valores mínimos medidos, una con una tercera pulsación de MEM vuelve a la visualización de los valores actuales. Una pulsación mantenida durante3 s de MEM borra los valores MÍN./MÁX. registrados.ESTACIÓN METEOROLÓGICA INALÁMBRICA

REINICIO DE LA ESTACIÓN METEOROLÓGICA: En caso de problemas, de ajuste erróneo o de funcionamiento incorrecto se pueden restaurar los ajustes de fábrica de la estación pulsando la tecla RESET (B.6). Deberá realizar de nuevo la conguración.ESTACIÓN METEOROLÓGICA INALÁMBRICA

www.thomsonsecurity.eu D - INFORMACIÓN TÉCNICA Y LEGAL

1 - CARACTERÍSTICAS TÉCNICAS

Estación meteorológica Alimentación - La estación funciona con 2 pilas LR6 (no suministradas) - La sonda funciona con 2 pilas LR3 (no suministradas) Autonomía de 1 a 2 años en condiciones normales de uso. Frecuencia 433,92 MHz Alcance entre la sonda y la estación 60 m en campo abierto. Rango de medición de la temperatura interior 0 °C (32 °F) ~ 50 °C (122 °F) Rango de medición de la temperatura exterior -20 °C (-4 °F) ~ 60 °C (140 °F) Rango de medición de la higrometría 20 % HR ~ 95 % HR Unidad de medición de la temperatura Celsius (°C) o Fahrenheit (°F). Dimensiones de la estación 129 mm x 87,5 mm x 38,5 mm Dimensiones de la sonda 92 mm x 40 mm x 23 mm Materiales ABS

2 - SUSTITUCIÓN DE LAS PILAS

La vida útil de las pilas es de uno a dos años dentro de un uso normal. Utilice 2 pilas alcalinas tipo LR06 AA 1,5V para la estación y 2 pilas alcalinas de tipo LR03 AAA 1,5V para la sonda exterior respetando la polaridad indicada.

• Este producto tiene una garantía de 2 años para las piezas y la mano de obra desde la fecha de la compra. Es obligatorio conservar el justicante de compra durante todo el periodo de la garantía.

• La garantía no cubre los daños causados por negligencia, golpes o accidentes.

• Cualquier intervención en el aparato anulará la garantía.

4 - ASISTENCIA Y ASESORAMIENTO

• A pesar de todo el cuidado que hemos aportado al diseño de nuestros productos y a la realización de estas instrucciones, si encuentra dicultades durante la instalación del producto o tiene cualquier pregunta, le recomendamos encarecidamente que se ponga en contacto con nuestros especialistas que se encuentran a su disposición para asesorarle.

• En caso de problema de funcionamiento durante la instalación o tras unos días de uso, debe ponerse en contacto con nosotros mientras se encuentra delante de la instalación para que nuestros técnicos diagnostiquen el origen del problema, ya que este seguramente se deba a un ajuste no adaptado o una instalación no conforme. Si el problema procede del producto, el técnico le dará un número de expediente para la devolución a la tienda. Sin este número de expediente, la tienda tendrá derecho a rechazar el cambio del producto.ESTACIÓN METEOROLÓGICA INALÁMBRICA

www.thomsonsecurity.eu D - INFORMACIÓN TÉCNICA Y LEGAL Póngase en contacto con los técnicos de nuestro servicio posventa en el: + 34 902 101 633 De lunes a jueves de 8:00 a 17:00 h y los viernes de 08:00 a 13:00 h. Avidsen se compromete a disponer de existencias de las piezas de repuesto para este producto durante el periodo de garantía contractual.

5 - DECLARACIÓN DE CONFORMIDAD

con la directiva RED Avidsen declara que el equipo: Estación meteorológica 513628 Cumple con la Directiva 2014/53/CE y su conformidad se ha evaluado según las normas aplicables vigentes: EN62479: 2010 EN301 489-1 V1.9.2: 2011-09 EN301 489-3 V1.6.1: 2013-08 EN300 220-1 V2.4.1: 2012-05 EN300 220-2 V2.4.1: 2012-05 En Chambray les Tours, el 01/03/2017 Alexandre Chaverot, presidentees una marca de TECHNICOLOR S.A. utilizada bajo licencia por: Avidsen France S.A.S - 32, rue Augustin Fresnel 37170 CHAMBRAY LES TOURS - Franciawww.thomsonsecurity.eu
