Tipo de produto	Estação meteorológica com sonda externa sem fio
Marca	Thomson
Modelo	513628
Dimensões da estação	129 x 87,5 x 38,5 mm
Dimensões da sonda	92 x 40 x 23 mm
Alimentação da estação	2 pilhas LR06 (AA) 1,5 V não fornecidas
Alimentação da sonda	2 pilhas LR03 (AAA) 1,5 V não fornecidas
Autonomia	1 a 2 anos em condições normais
Frequência de rádio	433,92 MHz
Alcance entre sonda e estação	60 m em campo aberto
Faixa de temperatura interna	0 °C a 50 °C (32 °F a 122 °F)
Faixa de temperatura externa	-20 °C a 60 °C (-4 °F a 140 °F)
Faixa de higrometria	20 %UR a 95 %UR
Unidade de temperatura	Celsius (°C) ou Fahrenheit (°F)
Funções principais	Exibição de temperatura/umidade interna e externa, hora controlada por rádio (DCF77), alarme diário, funções min/máx, escolha de exibição 12/24 h
Manutenção e limpeza	Desconectar antes da limpeza, usar um pano macio levemente umedecido, não usar produtos abrasivos ou corrosivos
Segurança	Não instalar ao ar livre, evitar exposição direta ao sol, manter as pilhas fora do alcance das crianças, não descartar pilhas usadas no lixo doméstico
Garantia	2 anos peças e mão de obra
Serviço pós-venda	0 892 701 369 (0,35 €/min + preço da chamada), seg-sex 9h-12h e 14h-18h

Perguntas frequentes - 513628 THOMSON

Como associar a sonda à estação meteorológica?

A associação é automática após inserção das pilhas. Se necessário, mantenha pressionada a tecla DOWN na estação por 5 segundos até que o indicador pisque, então remova e reinsira as pilhas da sonda perto da estação.

Como ajustar a hora manualmente?

Mantenha pressionada a tecla SET até que « °C » pisque. Ajuste a unidade de temperatura com +/-, confirme com SET. Em seguida, ajuste o formato 12/24h, o fuso horário, as horas e os minutos da mesma forma.

Como ativar o despertador?

Pressione a tecla + uma vez para ativar o despertador: um ícone de sino aparece entre a hora e os minutos. Pressione novamente + para desativá-lo.

O que fazer se a estação não captar o sinal controlado por rádio?

Afaste a estação de qualquer fonte de interferência (TV, roteador, micro-ondas) por pelo menos 2,5 m e aproxime-a de uma janela. Mantenha pressionada a tecla + para iniciar uma busca manual do sinal DCF77.

Como exibir as temperaturas mínimas e máximas?

Pressione brevemente a tecla MEM: a primeira pressão exibe os valores máx, a segunda os valores mín, a terceira retorna aos valores atuais. Mantenha MEM pressionado por 3 segundos para limpar a memória.

Qual é o alcance entre a sonda e a estação?

O alcance é de 60 metros em campo aberto (sem obstáculos). Paredes e interferências podem reduzir essa distância.

Como limpar a estação meteorológica?

Desconecte a estação antes da limpeza. Use um pano macio levemente umedecido. Não use produtos abrasivos, corrosivos nem aerossóis.

O que fazer em caso de mau funcionamento?

Pressione o botão reset para restaurar as configurações de fábrica. Se o problema persistir, entre em contato com o serviço pós-venda pelo 0 892 701 369.

Quais pilhas usar e como substituí-las?

Use 2 pilhas alcalinas LR06 (AA) 1,5 V para a estação e 2 pilhas LR03 (AAA) 1,5 V para a sonda. Respeite a polaridade indicada nos compartimentos.

A sonda externa pode ser instalada ao ar livre?

Sim, a sonda é projetada para exteriores, mas não deve ser exposta à luz solar direta ou a condições extremas de umidade ou temperatura.

MANUAL DE UTILIZADOR 513628 THOMSON

3 - FUNCIONES PRINCIPALES

PT Estação meteorológica sem fios

12h/24h

Alarm clock

Backlight

ÍNDICE

A - INSTRUÇÕES DE SEGURANÇA 05

1 - PRECAUÇÕES DE UTILIZAÇÃO 05
2 - CONSERVAÇÃO E LIMPEZA 05
3 - RECICLAGEM 05

B - DESCRIÇÃO DO PRODUTO 06

1 - CONTEÚDO DO KIT 06
2 - ESTAÇÃO METEOROLÓGICA 06
3 - FUNÇÕES PRINCIPAIS 07

C - CONFIGURAÇÃO 08

1 - COLOCAÇÃO EM FUNCIONAMENTO RÁPIDO 08
ASSOCIAÇÃO DA SONDA À ESTAÇÃO 08
DEFINIÇÃO DE DATA E HORA 08
DEFINIÇÃO DO DESPERTADOR 08
ACERTO AUTOMÁTICO DA HORA 08
APRESENTAÇÃO VALORES MÍN-MÁX 08
REINICIALIZAÇÃO DA ESTAÇÃO METEOROLÓGICA 09

D - INFORMAÇÕES TÉCNICAS E LEGAIS 10

1 - CARACTERÍSTICAS TÉCNICAS 10
2 - SUBSTITUIÇÃO DAS PILHAS 10
3 - GARANTIA 10
4 - ASSISTÊNCIA E CONSELHOS 10
5 - DECLARAÇÃO DE CONFORMIDADE 11

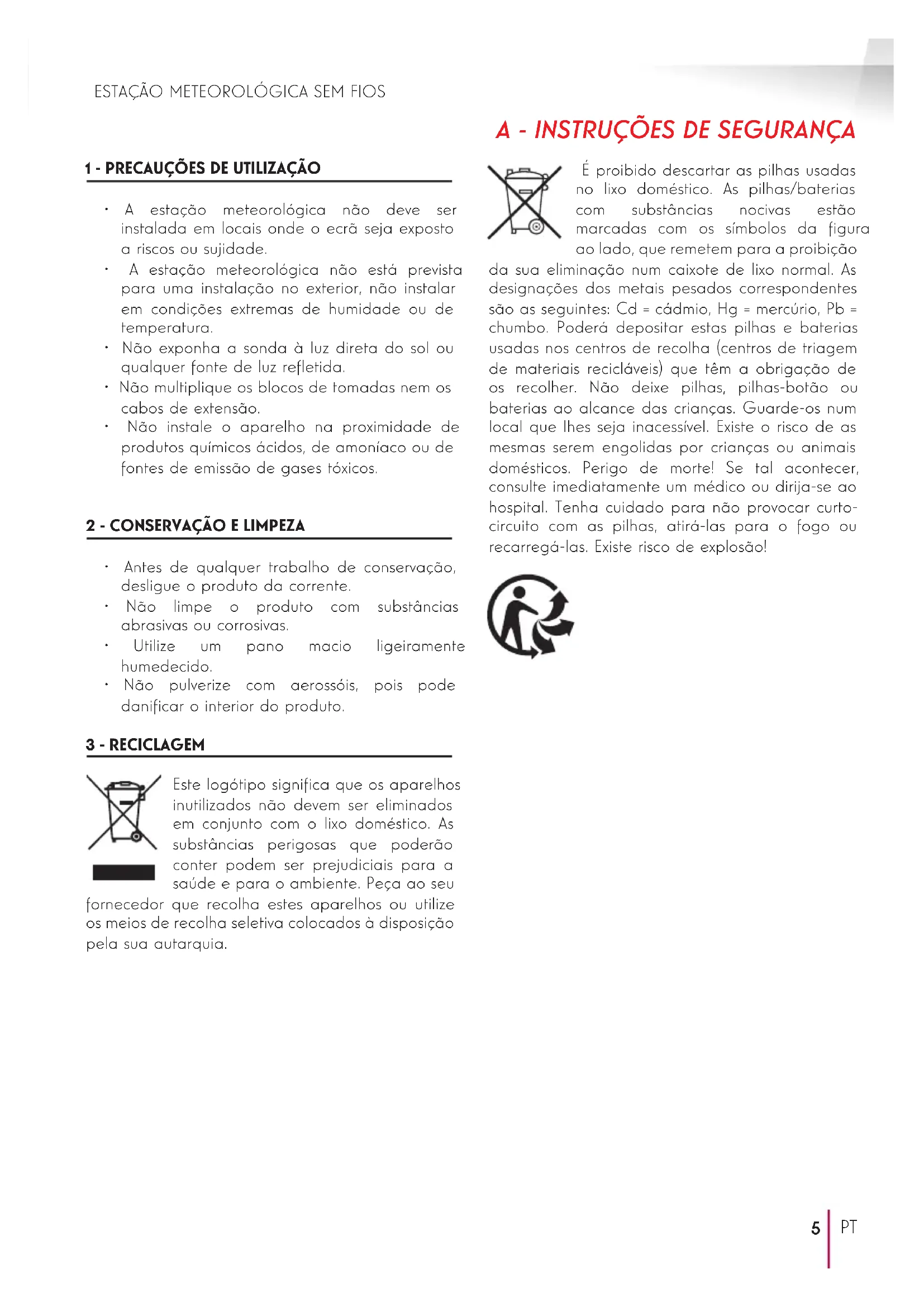

1 - PRECAUÇÕES DE UTILIZAÇÃO

- A estação meteorológica não deve ser instalada em locais onde o ecrã seja exposto a riscos ou sujidade.

- A estação meteorológica não está prevista para uma instalação no exterior, não instalar em condições extremas de humidade ou de temperatura.

- Não exponha a sonda à luz direta do sol ou qualquer fonte de luz refletida.

- Não multiplique os blocos de tomadas nem os cabos de extensão.

- Não instale o aparelho na proximidade de produtos químicos ácidos, de amoniaco ou de fontes de emissão de gases tóxicos.

2 - CONSERVAÇÃO E LIMPEZA

- Antes de qualquer trabalho de conservação, deslique o produto da corrente.

- Não limpe o produto com substâncias abrasivas ou corrosivas.

- Utilize um pano macio ligeiramente humedecido.

- Não pulverize com aerossóis, pois pode danificar o interior do produto.

3 - RECICLAGEM

Este logótipo significa que os aparelhos inutilizados não devem ser eliminados em conjunto com o lixo doméstico. As substâncias perigosas que poderão conter podem ser prejudiciais para a saúde e para o ambiente. Peça ao seu

fornecedor que recolha estes aparelhos ou utilize os meios de recolha seletiva colocados à disposição pela sua autarquia.

A - INSTRUÇÕES DE SEGURANÇA

É proibido descartar as pilhas usadas no lixo doméstico. As pilhas/baterias com substâncias nocivas estão marcadas com os símbolos da figura ao lado, que remetem para a proibição

da sua eliminação num caixote de lixo normal. As designações dos metais pesados correspondentes são as seguintes: Cd = cádmio, Hg = mercúrio, Pb = chumbo. Poderá depositar estas pilhas e baterias usadas nos centros de recolha (centros de triagem de materiais recicláveis) que têm a obrigação de os recolher. Não deixe pilhas, pilhas-botão ou baterias ao alcance das crianças. Guarde-os num local que lhes seja in acessível. Existe o risco de as mesmas serem engolidas por crianças ou animais domésticos. Perigo de morte! Se tal acontecer, consulte imediatamente um médico ou dirija-se ao hospital. Tenha cuidado para não provocar curto-circuito com as pilhas, atirá-las para o fogo ou recarregá-las. Existe risco de explosão!

B - DESCRIÇÃO DO PRODUTO

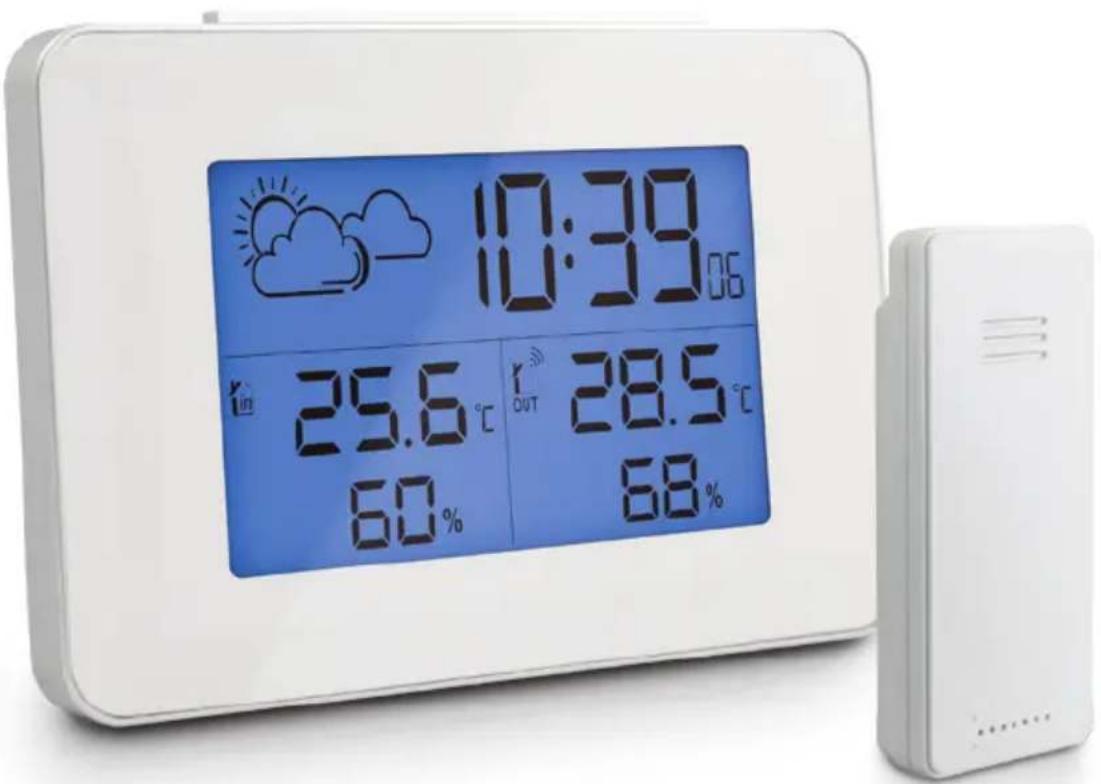

1 - CONTEÚDO DO KIT

1 x 1

2 x 1

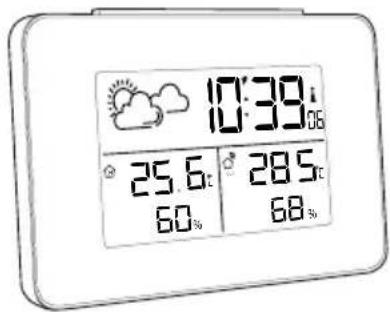

1 Estação meteorológica

2 Sonda de temperatura

2 - ESTAÇÃO METEOROLÓGICA

1	Indicador do tempo
2	Hora
3	Ícone do alarme
4	Indicador do rádio de pilotagem
5	Hora
6	Indicador de humidade interior
7	Temperatura exterior
8	Indicador de humidade exterior
9	Tecla SET (Definir)
10	Tecla MEM (Memorizar)

11	Botão RESET (Repor)
12	Tecla SNOOZE/LIGHT (Dormir/Luz)
13	Tecla +
14	Tecla -
15	Compartimento para pilha (2 x LR06 AA)
16	Compartimento para pilha (2 x LR03 AAA)

3 - FUNÇÕES PRINCIPAIS

• Apresentação da temperatura e do nível de humidade interiores e exteriores
• Visualização da hora no formato de 12 ou 24 horas
• Hora do rádio (DCF77)
• Alarme diário (despertador)
• Sonda exterior sem fios

C - CONFIGURAÇÃO

1 - COLOCAÇÃO EM FUNCIONAMENTO RÁPIDO

As etapas que se seguem devem ser obrigatoriamente realizadas pela ordem descrita. Introduzir 2 pilhas AA LR06 (não incluídas) na estação 15. De seguida, introduzir 2 pilhas AAA LR03 (não incluídas) na sonda exterior, respeitando a polaridade 16.

ASSOCIAÇÃO DA SONDA À ESTAÇÃO

Depois de inseridas as pilhas, a associação é automática. Para forçar esta associação, se for necessário:

- Na estação, premir durante 5 seg. o botão DOWN, o indicador começa a piscar

- Na sonda exterior, remover e reintroduzir as pilhas, aproximando-se da estação meteorológica

DEFINIÇÃO DE DATA E HORA

- Manter premida a tecla SET (Definir) até começar a piscar "°C".

- Ajustar a escolha da unidade de medida com a ajuda das teclas + e - (°C = Celsius ou °F = Fahrenheit).

Confirmar com a tecla SET (Definir).

- A opção 24h ou 12h começa a piscar no ecrã; ajustar o formato de apresentação da hora com as teclas + e -.

Confirmar com a tecla SET (Definir).

- Os dois números: 00 começam a piscar; ajustar o fuso horário com as teclas UP (Cima) e DOWN (Baixo).

Confirmar com a tecla SET (Definir).

- De seguida, ajustar as horas com a ajuda das teclas + e -. Confirmar com a tecla SET (Definir).

- Ajustar os minutos com a ajuda das teclas + e -. Por fim, confirmar com a tecla SET (Definir).

DEFINIÇÃO DO DESPERTADOR

- Premir uma vez a tecla SET (Definir): a indicação AL aparece junto à hora.

- Premir durante 3 seg. a tecla SET (Definir): A hora do despertador começa a piscar no ecrã.

Ajustar a hora do despertador com a ajuda das teclas + e -

- Premir a tecla SET (Definir) para confirmar. Os minutos começam a piscar no ecrã.

- Ajustar os minutos do despertador com a ajuda das teclas + e -

- Premir a tecla SET (Definir) para confirmar. Zz 05 começa a piscar no ecrã.

- Ajustar a duração da repetição do alarme com a ajuda das teclas + e -

- Concluir a configuração premindo brevemente a tecla SET (Definir)

- Durante o alarme do despertador, premir a tecla Snooze/Light (Luz/Dormir) permite parar e adiar o alarme durante o tempo predefinido anteriormente (Zz).

Para ativar o despertador, premir uma vez a tecla +. Surgirá um ícone de sino (3) entre a hora e os minutos

Para desativar o despertador, premir uma vez a tecla+. O ícone do sino (3) desaparecerá.

A duração do sinal sonoro é de 2 minutos, no máximo.

Para iniciar a atualização automática da hora da estação, premir a tecla + até o indicador (4) começar a piscar. A estação inicia a receção rádio (durante 7 min) e procura captar o sinal horário DCF77 para acertar automaticamente a hora e o dia.

Observação: o fuso horário deve ser convenientemente acertado para obter uma apresentação correta. Se a receção for insuficiente, aproxime a estação de uma janela.

Certifique-se de que coloca a estação a uma distância de 2,5 m de qualquer fonte de interferência (televisor, router, micro-ondas, etc.)

E possível interromper a procura de sinal a qualquer momento, premindo o botão +, em caso de ausência de sinal.

APRESENTAÇÃO VALORES MÍN-MÁX

- Premir brevemente a tecla MEM (Memorizar) apresenta os valores máximos encontrados. Premir novamente a tecla MEM apresenta os valores mínimos encontrados; premir a tecla MEM uma terceira vez, regressa à apresentação dos valores atuais. Manter premida durante 3 seg. a tecla MEM apaga os valores MIN/MAX memorizados.

REINICIALIZAÇÃO DA ESTAÇÃO METEOROLÓGICA:

Em caso de problema, erros no ajuste, mau funcionamento, é possível repor as definições de fábrica da estação, premindo a tecla Reset (Repor) (B.6). Será necessário voltar a configurar.

D - INFORMAÇÕES TÉCNICAS E LEGAIS

1 - CARACTERÍSTICAS TÉCNICAS

Estação meteorológica
Alimentação	- A estação funciona com 2 pilhas LR6 (não incluídas)- A sonda funciona com 2 pilhas LR3 (não incluídas)
Autonomia	1 a 2 anos em condições normais de utilização.
Frequência	433,92 MHz
Alcance entre a sonda e a estação	60 m em espaços abertos.
Intervalo de medição da temperatura interior	0 °C (32 °F) ~ 50 °C (122 °F)
Intervalo de medição da temperatura exterior	-20 °C (-4 °F) ~ 60 °C (140 °F)
Intervalo de medição da higrometria	20% RH ~ 95% RH
Unidade de medida da temperatura	Celsius (°C ) ou Fahrenheit (°F).
Dimensões da estação	129 mm x 87,5 mm x 38,5 mm
Dimensões da sonda	92 mm x 40 mm x 23 mm
Materiais	ABS

2 - SUBSTITUIÇÃO DAS PILHAS

O tempo de vida das pilhas é de um a dois anos no âmbito de uma utilização normal. Utilizar 2 pilhas alcalinas do tipo LR06 AA 1,5 V para a estação e 2 pilhas alcalinas do tipo LR03 AAA 1,5 V para a sonda exterior, respeitando a polaridade indicada.

3 - GARANTIA

• Este produto tem uma garantia de 2 anos, que abrange peças e mão de obra, a partir da data de compra. É imperativo que guarde um comprovativo de compra durante esse período de garantia.
• A garantia não cobre os danos causados por negligência, choques ou acidentes.
• Qualquer intervenção no aparelho anulará a garantia.

4 - ASSISTÊNCIA E CONSELHOS

• Apesar de todo o cuidado empregue na criação dos nossos produtos e na redação deste manual, caso tenha dificuldades durante a instalação do seu produto ou quaisquer questões, é aconselhável contactar os nossos especialistas, que estão à sua disposição para o aconselhar.
• Caso verifique algum problema de funcionamento durante a instalação ou nos primeiros dias de utilização, é imperativo que entre em contacto connosco na presença da sua instalação para que um dos nossos técnicos faça um diagnóstico da origem do problema pois este dever-se-á, provavelmente, a um ajuste não adaptado ou a uma instalação sem conformidade. Se o problema for do produto, o técnico fornecer-lhe-á um número de processo para voltar à loja. Sem este número de processo, a loja pode recusarse a fazer a troca do produto.

Contacte os técnicos do nosso serviço pós-venda através do:

707 45 11 45

A Avidsen compromete-se a manter um stock de peças sobressalentes para este produto durante o período de garantia contratual.

5 - DECLARAÇÃO DE CONFORMIDADE

Em conformidade com a Diretiva RED

A Avidsen declara que o equipamento: Estação meteorológica 513628

está conforme a Diretiva 2014/53/UE e a sua conformidade foi avaliada segundo as normas aplicáveis em vigor:

EN62479:2010

EN301 489-1 V1.9.2:2011-09

EN301 489-3 V1.6.1:2013-08

EN300 220-1 V2.4.1:2012-05

EN300 220-2 V2.4.1:2012-05

Em Chambray les Tours, 01/03/17

Alexandre Chaverot, Presidente

THOMSON é uma marca da TECHNICOLOR S.A. utilizada sob licença por:

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - França

513628
