513630 - Estación meteorológica THOMSON - Manual de uso y guía de instrucciones gratis

Marca	Thomson
Modelo	513630
Tipo de producto	Estación meteorológica con sonda exterior inalámbrica
Dimensiones de la estación	120 x 120 x 24,5 mm
Dimensiones de la sonda	92 x 40 x 23 mm
Alimentación de la estación	2 pilas LR03 AAA (no incluidas) o adaptador de corriente 4,5 V (incluido)
Alimentación de la sonda	2 pilas LR03 AAA (no incluidas)
Frecuencia de radio	433,92 MHz
Alcance máximo	60 m en campo libre
Rango de temperatura interior	0 °C a 50 °C (32 °F a 122 °F)
Rango de temperatura exterior	-20 °C a 60 °C (-4 °F a 140 °F)
Rango de humedad	20 % HR a 95 % HR
Unidad de temperatura	Celsius (°C) o Fahrenheit (°F) seleccionable
Funciones principales	Pantalla a color con retroiluminación, reloj radio-controlado DCF77, alarma diaria con función de repetición, calendario, pronóstico del tiempo (4 íconos), visualización de temperatura int./ext. y humedad, memoria MIN/MAX
Materiales	ABS
Garantía	2 años piezas y mano de obra (excluidos daños causados por negligencia, golpes o accidentes)
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave ligeramente humedecido; no usar productos abrasivos o corrosivos
Seguridad	No instalar en exteriores, no exponer la sonda al sol directo, no cortocircuitar las pilas, no arrojarlas al fuego
Reciclaje	No tirar el aparato con la basura doméstica; llevarlo a un punto de reciclaje o al distribuidor. Las pilas usadas deben reciclarse
Piezas de repuesto y reparabilidad	Stock de piezas de repuesto disponible durante el período de garantía contractual. Contacte al servicio posventa al 0 892 701 369
Información general	Manual disponible en varios idiomas; asistencia técnica disponible de lunes a viernes

Preguntas frecuentes - 513630 THOMSON

¿Cómo asociar la sonda exterior a la estación?

Después de insertar las pilas en ambos dispositivos, la asociación es automática. Si es necesario, mantenga presionada la tecla BAJA en la estación durante 5 segundos hasta que el indicador parpadee, luego retire y vuelva a insertar las pilas de la sonda cerca de la estación.

¿Cómo ajustar la hora manualmente?

Mantenga presionada la tecla MODO hasta que parpadee el año, luego use las teclas ARRIBA/ABAJO para ajustar el año, mes, día, orden de visualización, idioma, zona horaria, formato 12/24h, horas y minutos. Confirme cada paso con MODO.

¿Cómo configurar la alarma (despertador)?

Presione 3 segundos en ALARMA. La hora parpadea: ajústela con ARRIBA/ABAJO, confirme con ALARMA. Ajuste los minutos, luego la duración de la repetición (Zz). Una pulsación en LUZ/SNZ durante el sonido activa la repetición; ALARMA detiene el sonido.

¿Por qué mi estación no muestra la hora correcta automáticamente?

Asegúrese de que la zona horaria esté configurada correctamente. Presione ONDA para iniciar la búsqueda de la señal DCF77. Coloque la estación cerca de una ventana y aléjela al menos 2,5 m de fuentes de interferencia (TV, enrutador, microondas). La búsqueda dura 7 minutos.

¿Cómo cambiar entre Celsius y Fahrenheit?

Presione brevemente la tecla BAJA para alternar entre °C y °F.

¿Cómo borrar los valores MIN/MAX en memoria?

Mantenga presionada la tecla BAJA durante 3 segundos para borrar los valores mínimos y máximos registrados.

¿Qué pilas usar y cuánto duran?

Use 2 pilas alcalinas LR03 AAA para la estación y 2 pilas alcalinas LR03 AAA para la sonda. En uso normal, la duración es de aproximadamente 1 a 2 años. Respete la polaridad indicada.

¿Cómo limpiar la estación meteorológica?

Desconecte la estación antes de limpiar. Use un paño suave ligeramente humedecido. No use productos abrasivos, corrosivos ni aerosoles.

¿Qué hacer si la sonda ya no transmite?

Verifique las pilas de la sonda y reemplácelas si es necesario. Verifique que la distancia entre la sonda y la estación no supere los 60 m en campo libre. Acérquese a la sonda y reinicie la asociación (consulte la pregunta 1). Evite obstáculos metálicos.

¿Qué hacer en caso de avería o mal funcionamiento?

Póngase en contacto con el servicio posventa de Avidsen al 0 892 701 369 (0,35 €/min + coste de la llamada) de lunes a viernes de 9:00 a 12:00 y de 14:00 a 18:00. Guarde un comprobante de compra para la garantía de 2 años. No abra el aparato usted mismo, de lo contrario la garantía quedará anulada.

MANUAL DE USUARIO 513630 THOMSON

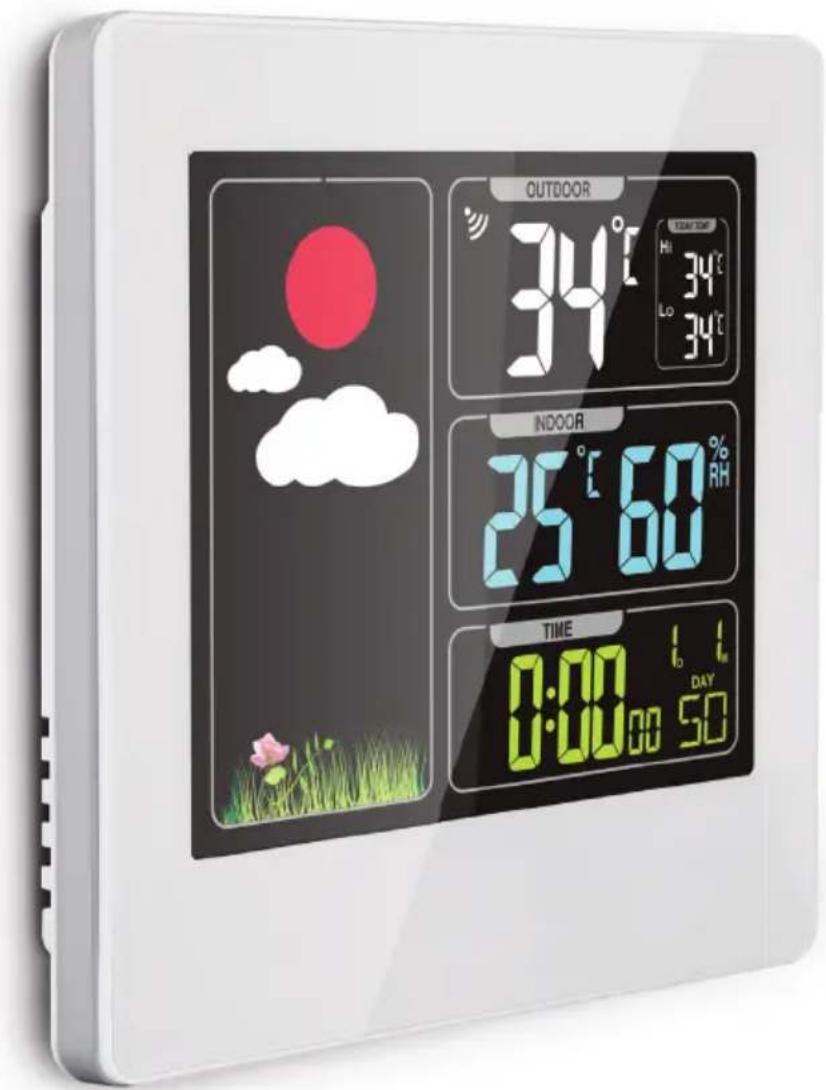

ES Estación meteorológica inalámbrica

12h/24h

Calendar

Alarm clock

Backlight

OUTDOOR 34°C Hi 34°C Lo 34°C INDOOR 25°C 60° RH TIME 0:00 iD iD 0:00 00 50

A - NORMAS DE SEGURIDAD 05

1 - PRECAUCIONES DE USO 05
2 - MANTENIMIENTO Y LIMPIEZA 05
3 - RECICLAJE 05

B - DESCRIPCIÓN DEL PRODUCTO 06

1 - CONTENIDO DEL KIT 06
2 - ESTACIÓN METEOROLÓGICA 06
3 - FUNCIONES PRINCIPALES 07

C - CONFIGURACIÓN 08

1 - PUESTA EN MARCHA RÁPIDA 08
EMPAREJAMIENTO DE LA SONDA CON LA ESTACIÓN 08
AJUSTE DE LA FECHA Y HORA 08
AJUSTE DEL DESPERTADOR 08
AJUSTE AUTOMÁTICO DE LA HORA 08
AJUSTE UNIDAD DE MEDICIÓN / MEMORIA MÍN.-MÁX. 09
PREVISIÓN DEL TIEMPO 09

D - INFORMACIÓN TÉCNICA Y LEGAL 10

1 - CARACTERÍSTICAS TÉCNICAS 10
2 - SUSTITUCIÓN DE LAS PILAS 10
3 - GARANTÍA 10
4 - ASISTENCIA Y ASESORAMIENTO 10
5 - DECLARACIÓN DE CONFORMIDAD 11

1 - PRECAUCIONES DE USO

• La estación meteorológica no debe instalarse en un sitio donde la pantalla se pueda rayar o ensuciar.
• La estación meteorológica no está prevista para una instalación en el exterior, no se debe instalar en condiciones extremas de humedad ni de temperatura.
• No se debe exponer la sonda a la luz directa del sol ni a ninguna fuente luminosa.
• No deben acumularse varios ladrones o cables alargadores.
• No instalar cerca de productos químicos ácidos, amoniaco o una fuente que emita gases tóxicos.

2 - MANTENIMIENTO Y LIMPIEZA

• Antes de cualquier mantenimiento, el producto debe desconectarse de la red eléctrica.
• El producto no debe limpiarse con sustancias abrasivas o corrosivas.
• Use un simple trapo suave ligeramente humedecido.
• No debe vaporizarse un aerosol ya que podría dañar el interior del producto.

3 - RECICLAJE

Este logotipo significa que no se deben tirar aparatos inservibles con los residuos domésticos. Las posibles sustancias peligrosas contenidas en el producto pueden perjudicar la salud o el medio ambiente. Entregue estos aparatos a su

distribuidor o utilice los servicios municipales de recogida selectiva.

A - NORMAS DE SEGURIDAD

Está prohibido desechar las pilas usadas con la basura ordinaria. Las pilas / acumuladores que contienen sustancias nocivas llevan marcados los símbolos contiguos, que indican la prohibición de tirarlas con la basura ordinaria. La designación de los metales pesados correspondientes es la siguiente: Cd = cadmio, Hg = mercurio, Pb = plomo. Puede entregar estas pilas / acumuladores usados en los vertederos municipales (centros de clasificación de materiales reciclables) que tienen la obligación de recogerlos. No deje las pilas / pilas de botón / acumuladores al alcance de los niños, manténgalos en un sitio al que no puedan acceder. Hay riesgo de que los niños o los animales domésticos se los traguen. ¡Peligro de muerte! Si a pesar de todo se diera el caso, consulte inmediatamente con un médico o acuda al hospital. Tenga cuidado de no cortocircuitar las pilas ni tirarlas al fuego ni recargarlas. ¡Existe riesgo de explosión!

B - DESCRIPCIÓN DEL PRODUCTO

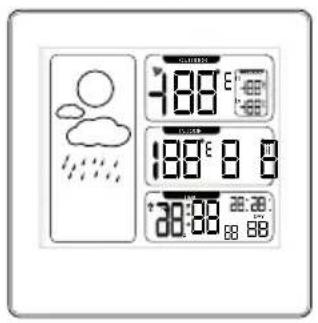

1 - CONTENIDO DEL KIT

1 x 1

18:00 18:00 E 18:30 E +30:00 20:20 BB BB

2 x 1

1 Estación meteorológica

2 Sonda de temperatura

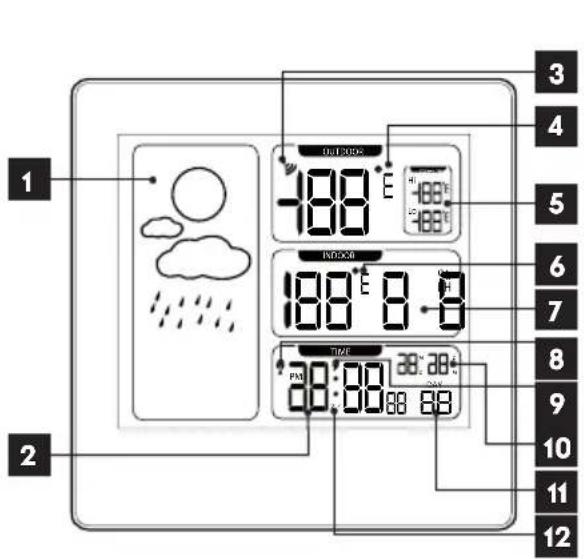

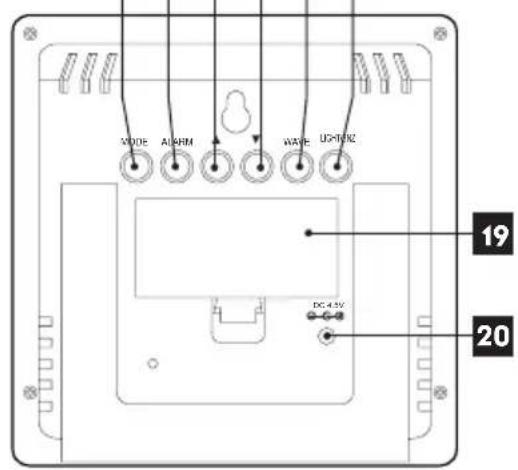

2 - ESTACIÓN METEOROLÓGICA

1 2 3 4 5 6 7 8 9 10 11 12 OUTDOCK INDOCER TIME PM 00:00:00 00:00:00 188 E 8.8

13 14 1615 1817

MODE ALPHM WAVE U7-UKC 19 DC 4.5V 20

1	Previsión meteorológica
2	Hora
3	Icono de transmisión por radio
4	Temperatura exterior
5	Temperatura exterior Mín./Máx.
6	Hora
7	Temperatura interior
8	Indicador DCF77
9	Indicador de despertador
10	Fecha

11	Día de la semana
12	Indicador de aplazamiento del despertador
13	Tecla MODE (MODO)
14	Tecla ALERTE (ALERTA)
15	Tecla HAUT (ARRIBA)
16	Tecla BAS (ABAJO)
17	Tecla WAVE
18	Tecla Light/Snz (Luz/Snooze)
19	Compartimento de las pilas (2 x LR03 AA)
20	Toma para el adaptador de red incluida
21	Compartimento de las pilas (2 x LR03 AA)

• Pantalla a color con retroiluminación
• Visualización de la temperatura y de la higrometría interior
• Visualización de la temperatura Actual / MÍN. / MÁX. exterior.
• Visualización de la hora en formato 12 o 24 h
• Hora radiocontrolada (DCF77)
• Alarma diaria (despertador)
• Calendario
• Sonda exterior inalámbrica

C - CONFIGURACIÓN

1 - PUESTA EN MARCHA RÁPIDA

Es obligatorio seguir las etapas que se muestran a continuación según el orden descrito.

Introduzca 2 pilas AAA LR03 (no incluidas) en la estación 19. Introduzca después 2 pilas AAA LR03 (no suministradas) en la sonda exterior respetando la polaridad 21.

EMPAREJAMIENTO DE LA SONDA CON LA ESTACIÓN

Una vez introducidas las pilas, el emparejamiento es automático. Para forzar este emparejamiento, en caso necesario:

• En la estación, mantener pulsado durante 5 s el botón BAS (ABAJO), el indicador se pondrá a parpadear
• En la sonda exterior, retire y vuelva a introducir las pilas colocándose cerca de la estación meteorológica.

AJUSTE DE FECHA Y HORA

• Mantener pulsada la tecla MODE (MODO) hasta que parpadee el año, con las teclas HAUT (ARRIBA) y BAS (ABAJO). ajuste el año.
• Pulse la tecla MODE (MODO) para confirmar. La cifra a la izquierda de M parpadea en la parte inferior derecha de la pantalla. Ajuste el mes con las teclas HAUT (ARRIBA) y BAS (ABAJO)
• Pulse la tecla MODE (MODO) para confirmar. La cifra a la izquierda de D parpadea en la parte inferior derecha de la pantalla. Ajuste el mes con las teclas HAUT (ARRIBA) y BAS (ABAJO)
• Pulse la tecla MODE (MODO) para confi rmar. Las letras M y D parpadean en la parte inferior derecha de la pantalla. Ajuste el orden de visualización con las teclas HAUT (ARRIBA) y BAS (ABAJO) (mes / día o día/mes)
• Pulse la tecla MODE (MODO) para confi rmar. Las dos letras a la derecha de DAY (DÍA) parpadean. Ajuste el idioma del calendario con las teclas HAUT (ARRIBA) y BAS (ABAJO) (Ge = alemán / EN = inglés / FR= francés / IT = italiano / Sp = español / DU = holandés / DA = danés)
• Pulse la tecla MODE (MODO) para confi rmar. Las las dos cifras debajo de TIME (HORA): 00 parpadean. Ajuste el huso horario con las teclas HAUT (ARRIBA) y BAS (ABAJO)
• Pulse la tecla MODE (MODO) para confi rmar.

24 h o 12 h parpadea. Ajuste el formato de visualización de la hora con las teclas HAUT (ARRIBA) y BAS (ABAJO)

• Pulse la tecla MODE (MODO) para confirmar y después ajuste las horas con las teclas HAUT (ARRIBA) y BAS (ABAJO).
• Pulse la tecla MODE (MODO) para confi rmar y después ajuste los minutos con las teclas HAUT (ARRIBA) y BAS (ABAJO).
• Pulse una última vez la tecla MODE (MODO) para confi rmar los ajustes AJUSTE DEL DESPERTADOR
• Pulse durante 3 s la tecla ALARM (ALARMA): La hora del despertador parpadeará Ajuste la hora del despertador con las teclas HAUT (ARRIBA) y BAS (ABAJO)
• Pulse la tecla ALARM (ALARMA) para confi rmar. Los minutos parpadean.

Ajuste los minutos del despertador con las teclas HAUT (ARRIBA) y BAS (ABAJO)

• Pulse la tecla ALARM (ALARMA) para confi rmar. Zz 05 parpadea. Ajuste la duración en minutos del aplazamiento del despertador con las teclas HAUT (ARRIBA) y BAS (ABAJO)
• Termine el ajuste con una pulsación breve de la tecla ALARM (ALARMA)
• Mientras el despertador esté sonando, una pulsación de la tecla Light/SNZ (LUZ/SNOOZE) permite pausar el despertador y aplazar el timbre tiempo preajustado anteriormente (Zz).
• Mientras el despertador esté sonando, una pulsación de la tecla ALARM (ALARMA) detiene el timbre del despertador.

Para activar el despertador, pulse una vez la tecla ALARM (ALARMA), una campana 📄 (9)

aparecerá entre la hora y los minutos.

Para desactivar el despertador, pulse una vez la

tecla ALARM (ALARMA), la campana 📞 (9)

desaparecerá. La duración del timbre es de 1 minuto.

AJUSTE AUTOMÁTICO DE LA HORA

Para iniciar el ajuste automático de la hora de la estación, pulse una vez la tecla WAVE. El testigo (8) parpadeará. La estación pasa a recepción por radio (durante 7 min) e intenta captar la señal de la hora DCF77 para actualizar automáticamente la hora y la fecha.

Observación: para una visualización correcta se

debe ajustar adecuadamente el huso horario. Si la recepción es insufi ciente, acerque la estación a una ventana.

Asegúrese de apartar la estación 2,5 m de cualquier fuente de interferencia (television, enrutador, microondas, etc.)

En cualquier momento puede detener la búsqueda de la señal si esta no está disponible, pulsando el botón WAVE.

AJUSTE UNIDAD DE MEDICIÓN / MEMORIA MÍN.-MÁX.

• Pulse la tecla BAS (ABAJO) para alternar entre Celsius y Fahrenheit
• Una pulsación mantenida durante3 s de BAS (ABAJO) borra los valores MÍN./MÁX. registrados.

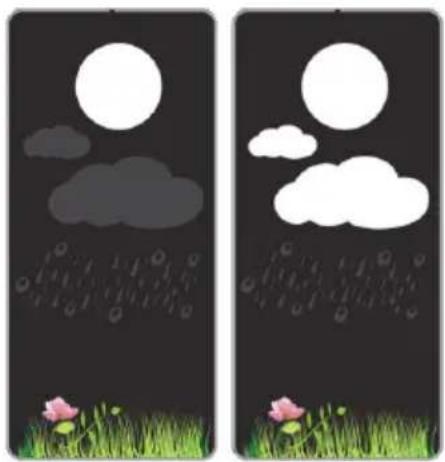

PREVISIÓN DEL TIEMPO:

La estación meteorológica permite mostrar el tiempo gracias a su sensor de presión atmosférica integrado.

Esta permite la visualización de 4 estados diferentes:

Sol Nubes/claros

Información: La previsión del tiempo depende de la humedad y la temperatura medidas, puede ser errónea si la estación meteorológica está instalada en una zona sobrecalentada o refrigerada y que los datos medidos tengan una diferencia demasiado importante con respecto a los datos reales del entorno.

D - INFORMACIÓN TÉCNICA Y LEGAL

1 - CARACTERÍSTICAS TÉCNICAS

Estación meteorológica
Alimentación	- La estación funciona con 2 pilas LR3 (no suministradas) y/o un adaptador de red de 4,5 V (no suministrado)- La sonda funciona con 2 pilas LR3 (no suministradas)
Frecuencia	433,92 MHz
Alcance entre la sonda y la estación	60 m en campo abierto.
Rango de medición de la temperatura interior	0 °C (32 °F) ~ 50 °C (122 °F)
Rango de medición de la temperatura exterior	-20 °C (-4 °F) ~ 60 °C (140 °F)
Rango de medición de la higrometría	20 % HR ~ 95 % HR
Unidad de medición de la temperatura	Celsius (°C) o Fahrenheit (°F).
Dimensiones de la estación	120x120x24,5 mm
Dimensiones de la sonda	92x40x23 mm
Materiales	ABS

2 - SUSTITUCIÓN DE LAS PILAS

La vida útil de las pilas es de uno a dos años dentro de un uso normal.

Utilice 2 pilas alcalinas tipo LR06 AA para la estación y 2 pilas alcalinas de tipo LR03 AAA para la sonda exterior respetando la polaridad indicada.

3 - GARANTÍA

• Este producto tiene una garantía de 2 años para las piezas y la mano de obra desde la fecha de la compra. Es obligatorio conservar el justificante de compra durante todo el periodo de la garantía.
• La garantía no cubre los daños causados por negligencia, golpes o accidentes.
• No debe abrirse o repararse si no es por el personal de la empresa Avidsen.
• Cualquier intervención en el aparato anulará la garantía.

4 - ASISTENCIA Y ASESORAMIENTO

• A pesar de todo el cuidado que hemos aportado al diseño de nuestros productos y a la realización de estas instrucciones, si encuentra dificultades durante la instalación del producto o tiene cualquier pregunta, le recomendamos encarecidamente que se ponga en contacto con nuestros especialistas que se encuentran a su disposición para asesorarle.
• En caso de problema de funcionamiento durante la instalación o tras unos días de uso, debe ponerse en contacto con nosotros mientras se encuentra delante de la instalación para que nuestros técnicos diagnostiquen el origen del problema, ya que este seguramente se deba a un ajuste no adaptado o una instalación no conforme. Si el problema procede del producto, el técnico le dará un número de expediente para la devolución a la tienda. Sin este número de expediente, la tienda tendrá derecho a rechazar el cambio del producto.

Póngase en contacto con los técnicos de nuestro servicio posventa en el:

Asistencia técnica:

+ 34 902 101 633

De lunes a jueves de 8:00 a 17:00 h y los viernes de 08:00 a 13:00 h.

Avidsen se compromete a disponer de existencias de las piezas de repuesto para este producto durante el periodo de garantía contractual.

5 - DECLARACIÓN DE CONFORMIDAD

con la directiva RED

Avidsen declara que el equipo: Estación meteorológica 513630

Cumple con la Directiva 2014/53/CE y su conformidad se ha evaluado según las normas aplicables vigentes:

EN62479: 2010

EN301 489-1 V1.9.2: 2011-09

EN301 489-3 V1.6.1: 2013-08

EN300 220-1 V2.4.1: 2012-05

EN300 220-2 V2.4.1: 2012-05

En Chambray les Tours, el 01/03/2017

Alexandre Chaverot, presidente
