513629 - Stazione Meteo THOMSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione meteo
Marca	Thomson
Modello	513629
Dimensioni della stazione	137 × 82 × 21 mm
Dimensioni della sonda	92 × 40 × 23 mm
Materiale	ABS
Alimentazione stazione	2 pile LR6 (AA) 1,5 V
Alimentazione sonda	2 pile LR03 (AAA) 1,5 V
Autonomia	da 1 a 2 anni in uso normale
Frequenza	433,92 MHz
Portata tra stazione e sonda	60 m in campo libero
Intervallo di temperatura interna	da 0 °C a 50 °C
Intervallo di temperatura esterna	da -20 °C a 60 °C
Intervallo di umidità	da 20 %RH a 95 %RH
Unità di temperatura	Celsius (°C) o Fahrenheit (°F)
Visualizzazione ora	12 h o 24 h
Segnale orario	Radio-controllato DCF77
Funzioni principali	Temperatura e umidità interna/esterna, tendenze, ora, calendario, sveglia, indice di comfort, allerta temperatura esterna
Garanzia	2 anni parti e manodopera
Manutenzione e pulizia	Scollegare, panno morbido leggermente umido, non usare prodotti abrasivi
Sicurezza e riciclaggio	Non smaltire con i rifiuti domestici, batterie usate da riciclare

Domande frequenti - 513629 THOMSON

Come associare la sonda alla stazione?

L'associazione è automatica dopo l'inserimento delle pile. Se necessario, tenere premuto per 5 secondi il pulsante DOWN sulla stazione finché l'indicatore OUT lampeggia, quindi rimuovere e reinserire le pile della sonda vicino alla stazione.

Come impostare l'ora manualmente?

Tenere premuto il tasto MODE finché l'anno lampeggia. Utilizzare UP e DOWN per impostare l'anno, quindi premere MODE per passare a mese, giorno, ordine di visualizzazione, lingua, fuso orario, formato 12/24h, ore e minuti.

Come attivare la sveglia?

Premere una volta MODE per visualizzare l'icona AL. Premere una volta UP per attivare la sveglia (appare una campana). Per disattivare, premere di nuovo UP.

Come impostare l'allarme di temperatura?

Premere per 3 secondi ALERT. Impostare il valore alto con UP/DOWN, premere ALERT per passare al valore basso, impostarlo, quindi premere ALERT per confermare.

Qual è la portata tra la stazione e la sonda?

La portata è di 60 metri in campo libero. Tenere la stazione ad almeno 2,5 m da fonti di interferenza (televisore, router, microonde).

Che tipo di pile utilizzare?

Utilizzare 2 pile alcaline LR6 (AA) per la stazione e 2 pile alcaline LR03 (AAA) per la sonda esterna, rispettando la polarità.

Come pulire la stazione meteo?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido leggermente inumidito. Non utilizzare prodotti abrasivi o corrosivi e non vaporizzare aerosol.

Come riciclare l'apparecchio e le pile?

Non smaltire l'apparecchio con i rifiuti domestici. Smaltirlo in un punto di raccolta differenziata. Le pile usate devono essere smaltite in un centro di riciclaggio o presso il rivenditore.

Cosa fare se il display è anomalo?

Controllare prima le pile (stato, polarità). Assicurarsi che la sonda sia nel raggio di portata. Se il problema persiste, contattare il servizio clienti al numero 0 892 701 369 (0,35 €/min + costo chiamata).

Come cambiare l'unità di temperatura?

Premere il tasto DOWN per passare da Celsius (°C) a Fahrenheit (°F).

MANUALE UTENTE 513629 THOMSON

ACERTO AUTOMÁTICO DA HORA

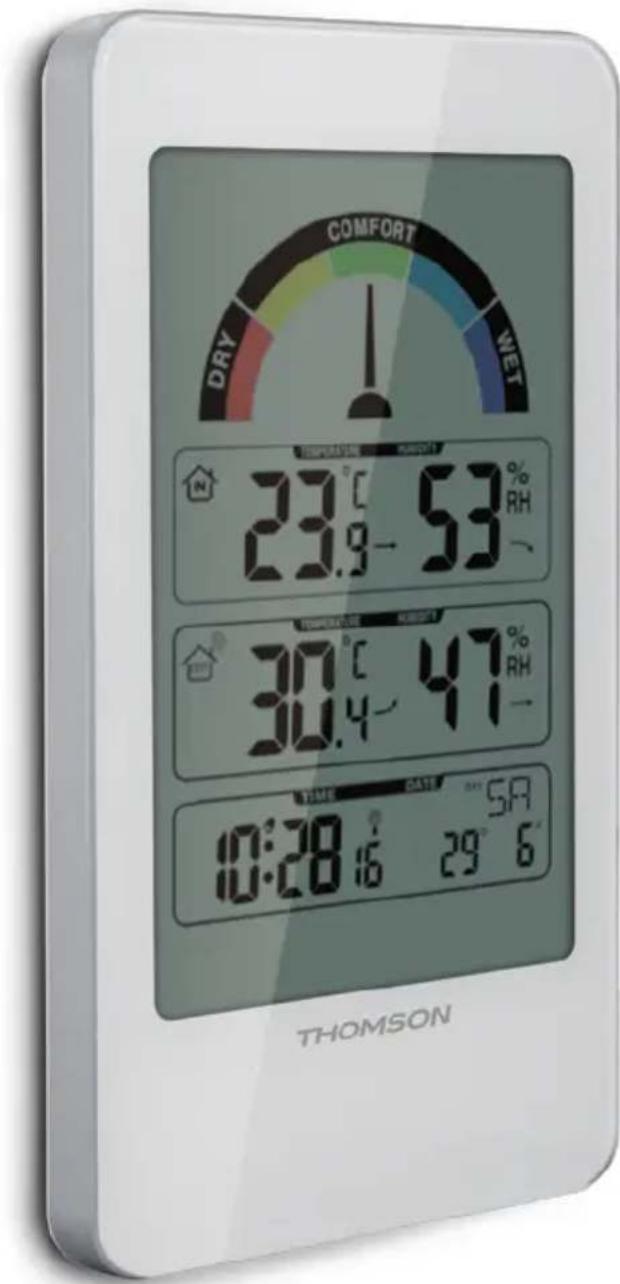

IT Stazione meteorologica senza fili

12h/24h

Calendar

Alarm clock

COMFORT DRY WET Temperature 23.9-53% RH TEMPERATURE 30.4-47% RH TIME DATE 10:28 16 29° 6° THOMSON

A - ISTRUZIONI DI SICUREZZA 05

1 - PRECAUZIONI PER L'USO 05

2 - MANUTENZIONE E PULIZIA 05

3 - SMALTIMENTO 05

B - DESCRIZIONE DEL PRODOTTO 06

1 - CONTENUTO DEL KIT 06

2 - STAZIONE METEOROLOGICA 06

3 - FUNZIONI PRINCIPALI 07

C - CONFIGURAZIONE 08

1 - MESSA IN FUNZIONE RAPIDA 08

ASSOCIAZIONE DELLA SONDA E DELLA STAZIONE METEO 08

COME IMPOSTARE LA DATA E L'ORA 08

IMPOSTAZIONE DELLA SVEGLIA 08

IMPOSTAZIONE AUTOMATICA DELL'ORA 08

IMPOSTAZIONE UNITÀ DI MISURA / MIN-MAX / ALLARME TEMPERATURA 09

INDICATORE DI COMFORT 09

D - NOTE TECNICHE E LEGALI 10

1 - CARATTERISTICHE TECNICHE 10

2 - SOSTITUZIONE DELLE PILE 10

3 - GARANZIA 10

4 - ASSISTENZA E CONSIGLI 10

5 - DICHIARAZIONE DI CONFORMITÀ 11

1 - PRECAUZIONI PER L'USO

• Non installare la stazione meteorologica in luoghi in cui lo schermo potrebbe graffiarsi o sporcarsi.
- La stazione meteorologica non è destinata all'installazione all'esterno, né in condizioni di umidità o temperature estreme.
- Non esporre la sonda direttamente alla luce del sole o a fonti di luce riflessa.
• Non utilizzare più prese multiple e/o prolunghe.
- Non installare in prossimità di prodotti chimici acidi, ammoniaca o fonti di emissione di gas tossici.

2 - MANUTENZIONE E PULIZIA

• Prima di qualunque intervento, scollegare l'apparecchio dalla rete di alimentazione.
• Non pulire il prodotto con sostanze abrasive o corrosive.
• Utilizzare un semplice panno morbido leggermente inumidito.
• Per evitare di danneggiare le parti interne del dispositivo, non spruzzare direttamente su di esso prodotti per la pulizia contenuti in bombolette spray.

3 - SMALTIMENTO

Questo logo indica che i dispositivi non più utilizzabili non possono essere gettati nei normali contenitori per i rifiuti ordinari. Le sostanze tossiche che possono esservi contenute potrebbero, infatti, rappresentare un rischio per la

salute e per l'ambiente. Tali dispositivi devono essere resi al proprio rivenditore oppure smaltiti secondo quanto stabilito dalle autorità locali.

A - ISTRUZIONI DI SICUREZZA

Le pile esauste devono essere gettate in un apposito contenitore. Le pile e gli accumulatori che contengono sostanze nocive presentano i simboli riportati qui a lato, i quali ricordano all'utente il divieto di gettarli nei rifiuti ordinari. I metalli pesanti che possono essere contenuti in pile e accumulatori sono indicati dalle seguenti sigle: Cd= cadmio, Hg= mercurio, Pb= piombo. Le pile e gli accumulatori possono altresì essere portati presso le discariche comunali (centri di smistamento materiali riciclabili), le quali hanno l'obbligo di accettarli. Tenere pile/ pile a bottone/accumulatori lontano dalla portata dei bambini conservandoli in un luogo a loro inaccessibile. Tali elementi potrebbero essere ingeriti dai bambini o dagli animali domestici. Pericolo di morte! Se nonostante le precauzioni prese ciò dovesse comunque verificarsi, consultare subito un medico o recarsi presso l'ospedale più vicino. Attenzione: non cortocircuitare le pile, non gettarle nel fuoco e non tentare di ricaricarle. Rischio di esplosione!

B - DESCRIZIONE DEL PRODOTTO

1 - CONTENUTO DEL KIT

1 Stazione meteorologica

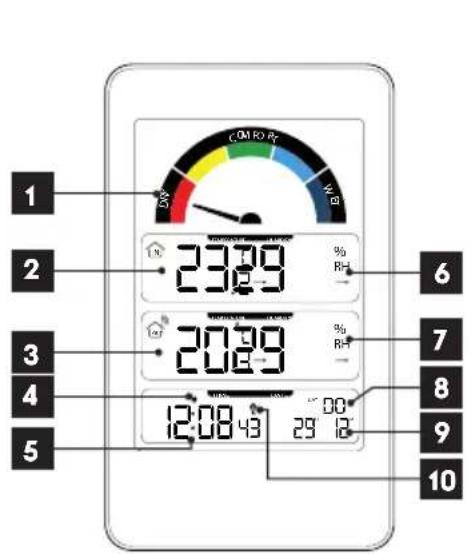

2 - STAZIONE METEOROLOGICA

COM TO R 1 2 3 4 5 6 7 8 9 10 23.79 20.89 12:08:49 29 18 % R=1 % R=7 % R=10

12 13 14 11 15 16

1	Indicatore di comfort
2	Temperatura interna
3	Temperatura esterna
4	Icona sveglia
5	Ora
6	Indicatore umidità interna
7	Indicatore umidità esterna
8	Giorno della settimana
9	Data
10	Spia radiocontrollo

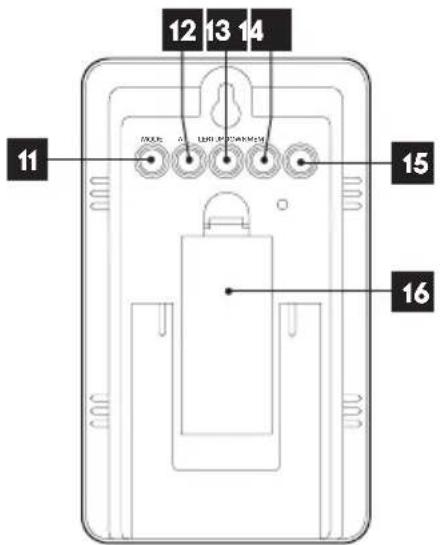

11	Tasto MODE (Modalità)
12	Tasto ALERTE (Sveglia)
13	Tasto UP (su)
14	Tasto DOWN (giù)
15	Tasto MEM (Memoria)
16	Vano pile (2 x LR03 AAA)
17	Vano pile (2 x LR03 AAA)

3- FUNZIONI PRINCIPALI

• Visualizzazione temperatura e tasso di umidità interni e esterni
• Tendenza di temperatura e tasso di umidità interni e esterni
• Visualizzazione dell'ora nel formato 12 o 24 ore
• Ora radiocontrollata (DCF77)
• Sveglia giornaliera
• Indice di comfort
• Calendario
• Sonda esterna senza fili
• Allarme temperatura esterna

C - CONFIGURAZIONE

1 - MESSA IN FUNZIONE RAPIDA

Eseguire le operazioni descritte di seguito rispettando l'ordine nel quale sono indicate.

Inserire 3 pile AAA LR03 (non incluse) nella stazione meteo 16. Inserire quindi 2 pile AAA LR03 (non incluse) nella sonda esterna, rispettando le polarità indicate 17.

ASSOCIAZIONE DELLA SONDA E DELLA STAZIONE METEO

Una volta inserite le pile l'associazione tra la sonda e la stazione meteo viene eseguita automaticamente. Ove necessario, per forzare l'associazione procedere come segue:

- Premere e tenere premuto per 5s il pulsante DOWN (giù) della stazione meteorologica fino a quando l'indicatore non inizierà a lampeggiare

- Estrarre le pile dalla sonda esterna e reinserirle dopo essersi posti in prossimità della stazione meteorologica.

COME IMPOSTARE LA DATA E L'ORA

• Premere e tenere premuto il tasto MODE (Modalità) fino a quando l'anno non inizierà a lampeggiare.
• Impostare l'anno usando i tasti UP (su) e DOWN (giù).
• Confermare premendo il tasto MODE (Modalità). La cifra che compare sotto la M lampeggia in basso a destra sul display.

Impostare il mese usando i tasti UP (su) e DOWN (giù)

- Confermare premendo il tasto MODE (Modalità). La cifra che compare sotto la D lampeggia in basso a destra sul display.

Impostare il giorno usando i tasti UP (su) e DOWN (giù).

• Confermare premendo il tasto MODE (Modalità). Le lettere M e D lampeggiano in basso a destra sul display. Impostare l'ordine in cui visualizzare il giorno e il mese usando i tasti UP (su) e DOWN (giù) (mese / giorno oppure giorno / mese).

• Confermare premendo il tasto MODE (Modalità). Le due lettere che compaiono a destra di DAY (giorno) lampeggiano. Impostare la lingua del calendario usando i tasti UP (su) e DOWN (giù) (Ge = Tedesco / EN = Inglese / RU = Russo / FR= Francese / IT Italiano / ES = Spagnolo / NE = Neerlandese / DA = Danese).

• Confermare premendo il tasto MODE (Modalità). Le due cifre sotto la scritta Time: 00 (Ora) lampeggiano. Impostare il fuso orario usando i tasti UP (su) e DOWN (giù).

• Confermare premendo il tasto MODE (Modalità). La scritta 24h o 12h lampeggia. Impostare il formato dell'ora usando i tasti UP (su) e DOWN (giù).
• Confermare premendo il tasto MODE (Modalità) e impostare le ore usando i tasti UP (su) e DOWN (giù).
• Confermare premendo il tasto MODE (Modalità) e impostare i minuti usando i tasti UP (su) e DOWN (giù).
• Premere un'ultima volta il tasto MODE (Modalità) per confermare le impostazioni.

IMPOSTAZIONE DELLA SVEGLIA

• Premere una volta il tasto Mode (Modalità): sul display compare la scritta AL (sveglia) accanto a un orario.
• Tenere premuto per 3s il tasto Mode (Modalità): Le ore iniziano a lampeggiare.
• Impostare le ore della sveglia usando i tasti UP (su) e DOWN (giù)
• Confermare premendo il tasto MODE (Modalità). I minuti iniziano a lampeggiare.
• Impostare i minuti della sveglia usando i tasti UP (su) e DOWN (giù)
• Uscire dalle impostazioni premendo il tasto MODE (Modalità)

Per attivare la sveglia, premere una volta il tasto UP (su); tra le ore e i minuti comparirà una campana (4).

Per disattivare la sveglia, premere una volta il tasto UP (su); la campana (4) non sarà più visualizzata.

IMPOSTAZIONE AUTOMATICA DELL'ORA

Per avviare l'impostazione automatica dell'ora visualizzata dalla stazione meteo, premere e tenere premuto il tasto UP (su) fino a quando la spia (10) non inizierà a lampeggiare. La stazione meteo attiva la funzione di ricezione radio (per 7 minuti) e tenta di ricevere il segnale orario DCF77 in modo da aggiornare automaticamente sia la data che l'ora.

N.B.: affinché la data e l'ora siano visualizzate correttamente, è necessario che il fuso orario selezionato sia quello corrente. Se non c'è campo, avvicinare la stazione a una finestra.

Assicurarsi che la stazione meteo sia distante almeno 2,5m da eventuali fonti di interferenza (televisore, modem/router, forno a microonde, ecc.). Se la ricerca del segnale non dà risultati, è possibile interromperla in qualsiasi momento premendo il pulsante UP (su).

IMPOSTAZIONE UNITÀ DI MISURA / MIN-MAX / ALLARME TEMPERATURA

• Premere il tasto DOWN (giù) per passare da Celsius a Fahrenheit a viceversa.
• Premendo una volta il tasto MEM (Memoria) saranno visualizzati i valori massimi rilevati, premendolo una seconda volta saranno visualizzati i valori minimi e infine premendolo una terza volta sarà possibile tornare alla visualizzazione dei valori correnti. Tenendo premuto il pulsante MEM (Memoria) per 3s i valori MIN/MAX in memoria saranno cancellati.
• Premendo il tasto ALERT (Allarme) è possibile attivare o disattivare l'allarme in base alla temperatura.

Per programmare le soglie a cui far scattare l'allarme, tenere premuto per 3s il tasto ALERT (Allarme). Non appena la spia ITEMP ALERTizia a lampeggiare, impostare la soglia massima dell'allarme usando i tasti UP (su) e DOWN (giù). Premendo nuovamente il tasto ALERT (Allarme), la spia ITEMP ALERTmpeggia. Impostare la soglia minima dell'allarme usando i tasti UP (su) e DOWN (giù).

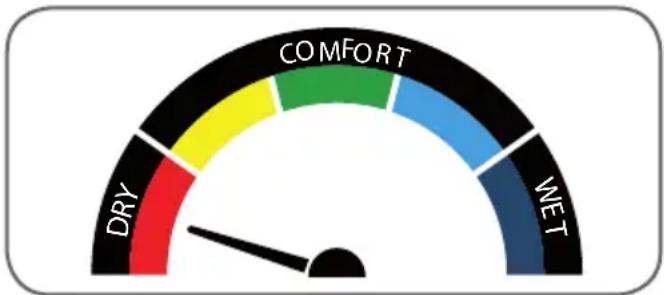

INDICATORE DI COMFORT

Nella parte superiore del display (A.1) è presente un indicatore di comfort il cui stato varia in base all'umidità e alla temperatura rilevate all'interno.

DRY: secco
COMFORT: OK
WET: Umido

D - NOTE TECNICHE E LEGALI

1 - CARATTERISTICHE TECNICHE

Stazione meteorologica
Alimentazione	- La stazione meteo funzione con 2 pile LR3 (non incluse)- La sonda funziona con 2 pile LR3 (non incluse)
Autonomia	1-2 anni (in condizioni di utilizzo normali).
Frequenza	433.92MHz
Portata tra la sonda e la stazione meteo	60m in campo libero.
Range di rilevamento temperatura interna	0°C (32°F) ~ 50°C (122°F)
Range di rilevamento temperatura esterna	-20°C (-4°F) ~ 60°C (140°F)
Range di rilevamento umidità	20%RH ~ 95%RH
Unità di misura Temperatura	Celsius (°C) o Fahrenheit (°F).
Dimensioni stazione meteo	137X82X21mm
Dimensioni sonda	92x40x23mm
Materiali	ABS

2 - SOSTITUZIONE DELLE PILE

Nell'ambito del normale utilizzo della stazione meteorologica la durata di vita delle pile è variabile da uno a due anni.

Utilizzare 2 pile alcaline tipo LR06 AA 1.5V per la stazione meteo e 2 pile alcaline tipo LR03 AAA 1.5V per la sonda esterna, rispettando le polarità indicate.

3 - GARANZIA

• Il presente prodotto è coperto da una garanzia pezzi e manodopera di 2 anni a partire dalla data di acquisto. Per far valere la garanzia è necessario conservare la prova di acquisto.
• La garanzia non copre eventuali danni dovuti a negligenza, urti o incidenti.
• La garanzia non si applica al prodotto aperto o riparato da persone esterne alla società Avidsen.
  • Eventuali interventi di riparazione autonomi dell'apparecchio invalidano la garanzia.

4 - ASSISTENZA E CONSIGLI

• Nonostante tutta la cura con la quale abbiamo progettato i nostri prodotti e realizzato il presente manuale, qualora l'utente incontri difficoltà nell'installare il prodotto o abbia dei dubbi è invitato a contattare i nostri specialisti, che saranno sempre a sua completa disposizione per rispondere a tutte le sue domande.
• In caso di malfunzionamento del prodotto durante l'installazione o pochi giorni dopo la stessa si invita a contattare il servizio clienti rimanendo di fronte al prodotto: molto probabilmente il problema deriva da un errato settaggio o da un'installazione non conforme e così facendo i nostri tecnici potranno diagnosticarne subito l'origine. Se invece il problema dovesse derivare dal prodotto stesso il tecnico fornirà all'utente un apposito numero di pratica per poter effettuare un reso in negozio. In mancanza di tale numero di pratica il rivenditore potrà rifiutarsi di sostituire il prodotto difettoso.

I tecnici del servizio post-vendita sono disponibili al numero:

+ 39 02 97 27 15 98

Dal lunedì al venerdì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00.

Avidsen si impegna a disporre di uno stock di pezzi di ricambio per questo prodotto durante il periodo di garanzia contrattuale.

5 - DICHIARAZIONE DI CONFORMITÀ

Alla direttiva RED

Avidsen dichiara che il dispositivo: Stazione meteorologica 513629

È conforme alla direttiva 2014/53/UE e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti:

EN62479:2010

EN301 489-1 V1.9.2:2011-09

EN301 489-3 V1.6.1:2013-08

EN300 220-1 V2.4.1:2012-05

EN300 220-2 V2.4.1:2012-05

THOMSON è un marchio di proprietà di TECHNICOLOR S.A. concesso in licenza a:

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - Francia
