MANUALE UTENTE 513631 THOMSON

Stazione meteorologica senza fi li

2 - MANUTENZIONE E PULIZIA 05

B - DESCRIZIONE DEL PRODOTTO 06

1 - CONTENUTO DEL KIT 06

2 - STAZIONE METEOROLOGICA 06

3 - FUNZIONI PRINCIPALI 07

C - CONFIGURAZIONE 08

1 - MESSA IN FUNZIONE RAPIDA 08

ASSOCIAZIONE DELLA SONDA E DELLA STAZIONE METEO 08

COME IMPOSTARE LA DATA E L'ORA 08

IMPOSTAZIONE DELLA SVEGLIA 08

IMPOSTAZIONE AUTOMATICA DELL'ORA 08

IMPOSTAZIONE ALLARME TEMPERATURA 10

IMPOSTAZIONE RETROILLUMINAZIONE 10 FASI LUNARI 10

2 - SOSTITUZIONE DELLE PILE 11

5 - DICHIARAZIONE DI CONFORMITÀ 12STAZIONE METEOROLOGICA SENZA FILI

• Non installare la stazione meteorologica in luoghi in cui lo schermo potrebbe grafarsi o sporcarsi.

• La stazione meteorologica non è destinata all'installazione all'esterno, né in condizioni di umidità o temperature estreme.

• Non esporre la sonda direttamente alla luce del sole o a fonti di luce riessa.

• Non utilizzare più prese multiple e/o prolunghe.

• Non installare in prossimità di prodotti chimici acidi, ammoniaca o fonti di emissione di gas tossici.

2 - MANUTENZIONE E PULIZIA

• Prima di qualunque intervento, scollegare l'apparecchio dalla rete di alimentazione.

• Non pulire il prodotto con sostanze abrasive o corrosive.

• Utilizzare un semplice panno morbido leggermente inumidito.

• Per evitare di danneggiare le parti interne del dispositivo, non spruzzare direttamente su di esso prodotti per la pulizia contenuti in bombolette spray.

Questo logo indica che i dispositivi non più utilizzabili non possono essere gettati nei normali contenitori per i riuti ordinari. Le sostanze tossiche che possono esservi contenute potrebbero, infatti, rappresentare un rischio per la salute e per l'ambiente. Tali dispositivi devono essere resi al proprio rivenditore oppure smaltiti secondo quanto stabilito dalle autorità locali. Le pile esauste devono essere gettate in un apposito contenitore. Le pile e gli accumulatori che contengono sostanze nocive presentano i simboli riportati qui a lato, i quali ricordano all'utente il divieto di gettarli nei riuti ordinari. I metalli pesanti che possono essere contenuti in pile e accumulatori sono indicati dalle seguenti sigle: Cd= cadmio, Hg= mercurio, Pb= piombo. Le pile e gli accumulatori possono altresì essere portati presso le discariche comunali (centri di smistamento materiali riciclabili), le quali hanno l'obbligo di accettarli. Tenere pile/ pile a bottone/accumulatori lontano dalla portata dei bambini conservandoli in un luogo a loro inaccessibile. Tali elementi potrebbero essere ingeriti dai bambini o dagli animali domestici. Pericolo di morte! Se nonostante le precauzioni prese ciò dovesse comunque vericarsi, consultare subito un medico o recarsi presso l'ospedale più vicino. Attenzione: non cortocircuitare le pile, non gettarle nel fuoco e non tentare di ricaricarle. Rischio di esplosione! Pour en savoir plus : www.quefairedemesdechets.frSTAZIONE METEOROLOGICA SENZA FILI

B - DESCRIZIONE DEL PRODOTTO

1 - CONTENUTO DEL KIT

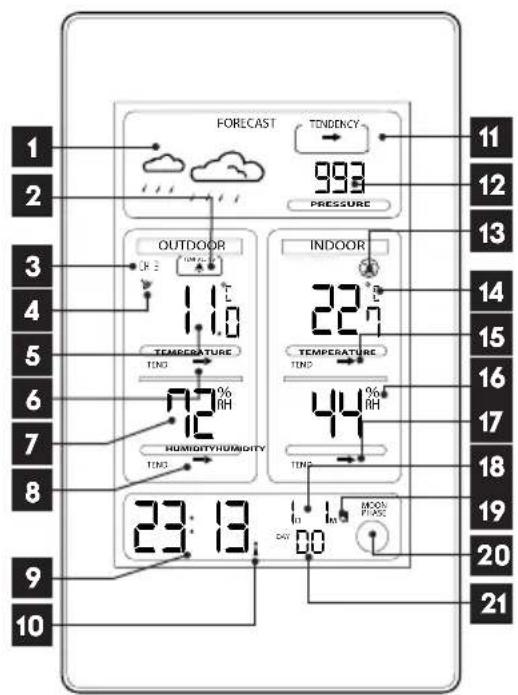

2 - STAZIONE METEOROLOGICA

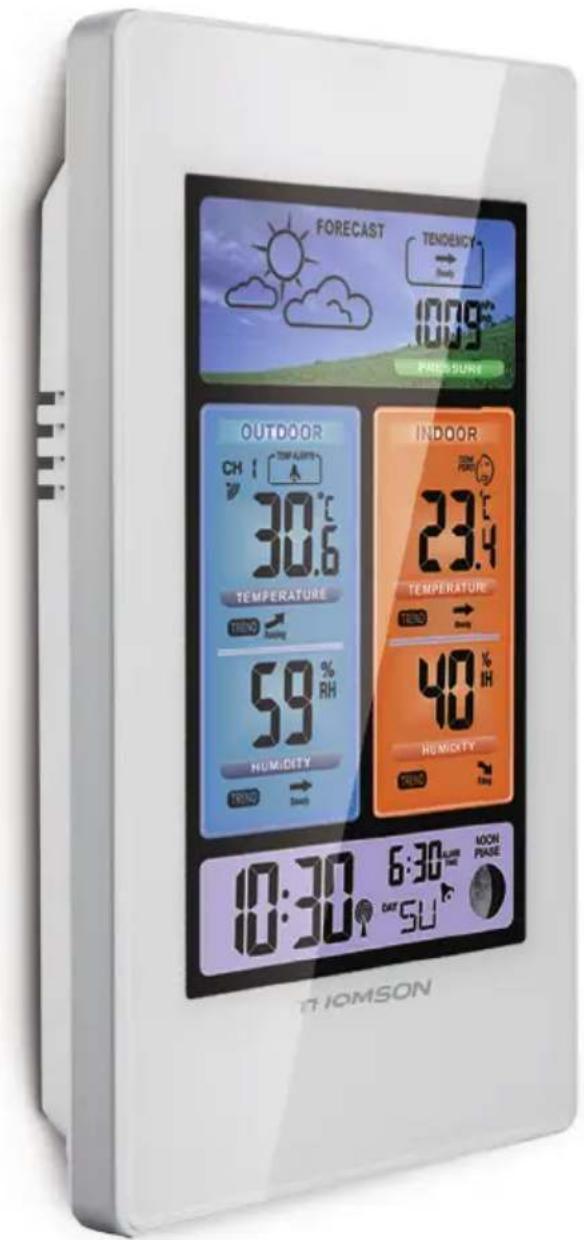

Stazione meteorologica

Evoluzione T° esterna

Evoluzione Umidità int.

Evoluzione pressione atmosferica

Indicatore pressione atmosferica

Evoluzione T° interna

Evoluzione Umidità int.

Giorno della settimana

B - DESCRIZIONE DEL PRODOTTO

3- FUNZIONI PRINCIPALI

- Display a colori retroilluminato. - Visualizzazione di temperatura e igrometria interne e esterne - Visualizzazione di temperatura Corrente, MIN, MAX, Tendenza interna e esterna. - Visualizzazione della pressione atmosferica - Visualizzazione dell'ora nel formato 12 o 24 ore - Ora radiocontrollata (DCF77) - Sveglia giornaliera - Calendario - Previsioni meteo - Visualizzazione delle fasi lunari - Sonda esterna senza li

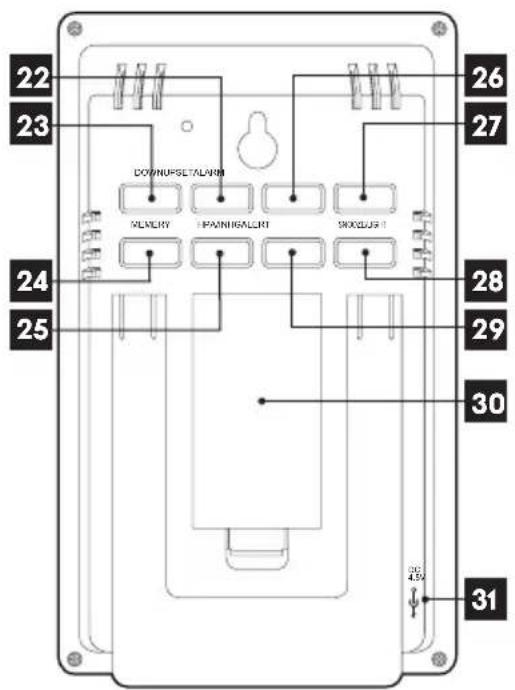

Tasto ALARM (Sveglia)

Presa per adattatore di alimentazione incluso

Eseguire le operazioni descritte di seguito rispettando l'ordine nel quale sono indicate. Inserire 2 pile AAA LR06 (non incluse) nella stazione meteo 30. Inserire quindi 2 pile AAA LR03 (non incluse) nella sonda esterna, rispettando le polarità indicate 32. N.B.: si consiglia di inserire le pile e al tempo stesso utilizzare l'adattatore di alimentazione. Così facendo, qualora venisse a mancare la corrente o l'adattatore dovesse staccarsi, la stazione meteorologica potrà mantenere la con gurazione memorizzata.

ASSOCIAZIONE DELLA SONDA E DELLA STAZIONE

METEO Una volta inserite le pile l'associazione tra la sonda e la stazione meteo viene eseguita automaticamente. Ove necessario, per forzare l'associazione procedere come segue: - Tenere premuto per 5s il pulsante DOWN (giù) della stazione meteo; l’icona (4) inizia a lampeggiare. - Estrarre le pile dalla sonda esterna e reinserirle dopo essersi posti in prossimità della stazione meteorologica.

COME IMPOSTARE LA DATA E L'ORA

- Premere e tenere premuto il tasto SET (Imposta) per 3s. 24h o 12h lampeggia. Impostare il formato dell'ora usando i tasti UP (su) e DOWN (giù). - Confermare premendo il tasto SET (Imposta). Le due cifre: 00 (Ora) lampeggiano. Impostare il fuso orario usando i tasti UP (su) e DOWN (giù). - Confermare premendo il tasto SET (Imposta) e impostare le ore usando i tasti UP (su) e DOWN (giù). - Confermare premendo il tasto SET (Imposta) e impostare i minuti usando i tasti UP (su) e DOWN (giù). - Confermare premendo il tasto SET (Imposta). Le lettere M e D lampeggiano in basso a destra sul display. Impostare l'ordine in cui visualizzare il giorno e il mese usando i tasti UP (su) e DOWN (giù) (mese / giorno oppure giorno / mese). - Confermare premendo il tasto SET (Imposta) e impostare l'anno usando i tasti DOWN (giù) e UP (su). - Confermare premendo il tasto SET (Imposta). La cifra che compare a sinistra della M lampeggia in basso a destra sul display. Impostare il mese usando i tasti UP (su) e DOWN (giù). - Confermare premendo il tasto SET (Imposta). La cifra che compare a sinistra della D lampeggia in basso a destra sul display. Impostare il giorno usando i tasti UP (su) e DOWN (giù). - Confermare premendo il tasto SET (Imposta). Le due lettere (27) lampeggiano. Impostare la lingua del calendario usando i tasti UP (su) e DOWN (Giù) (Ge = Tedesco / EN = Inglese / FR= Francese / IT Italiano / Sp = Spagnolo / DU = Neerlandese / DA = Danese) - Premere un'ultima volta il tasto SET (Imposta) per confermare le impostazioni. N.B.: Premendo il tasto SET (Imposta) è possibile scorrere fra 3 opzioni di visualizzazione. Visualizzazione data, visualizzazione secondi e visualizzazione ora sveglia.

IMPOSTAZIONE DELLA SVEGLIA

- Tenere premuto per 3s il tasto ALARM (Sveglia); le ore della sveglia lampeggiano. Impostare le ore della sveglia usando i tasti UP (su) e DOWN (giù). - Confermare premendo il tasto ALARM (Sveglia). I minuti iniziano a lampeggiare. Impostare i minuti della sveglia usando i tasti UP (su) e DOWN (giù) - Uscire dalle impostazioni premendo il tasto ALARM (Sveglia). Mentre la sveglia suona, premendo il tasto SNOOZE/LIGHT (Snooze/Luce) è possibile mettere in pausa la sveglia e ritardarla di 5 minuti. Mentre la sveglia suona, premendo il tasto ALARM (Sveglia) è possibile spegnere completamente la sveglia. - Per attivare la sveglia, premere una volta il tasto ALARM (sveglia); sul display comparirà l'icona di una campana (19) tra le ore e i minuti. - Per disattivare la sveglia, premere una volta il tasto ALARM (sveglia); l'icona della campana (19) non sarà più visualizzata. N.B.: La durata della suoneria della sveglia è di 1 minuto.

IMPOSTAZIONE AUTOMATICA DELL'ORA

Per avviare l'impostazione automatica dell'ora visualizzata dalla stazione meteo, premere una volta il tasto UP (su). La spia (10) lampeggia (la retroilluminazione viene momentaneamente interrotta). La stazione meteo attiva la funzione di ricezione radio (per 7 minuti) e tenta di ricevereSTAZIONE METEOROLOGICA SENZA FILI

il segnale orario DCF77 in modo da aggiornare automaticamente sia la data che l'ora. N.B.: af nché data e ora siano visualizzate correttamente, è necessario che il fuso orario selezionato sia quello corrente. Se non c'è campo, avvicinare la stazione a una nestra. Assicurarsi che la stazione meteo sia distante almeno 2,5m da eventuali fonti di interferenza (televisore, reti wireless, forno a microonde, ecc.). Se la ricerca del segnale non dà risultati, è possibile interromperla in qualsiasi momento premendo il pulsante UP (su).

PRESSIONE ATMOSFERICA E PREVISIONI METEO

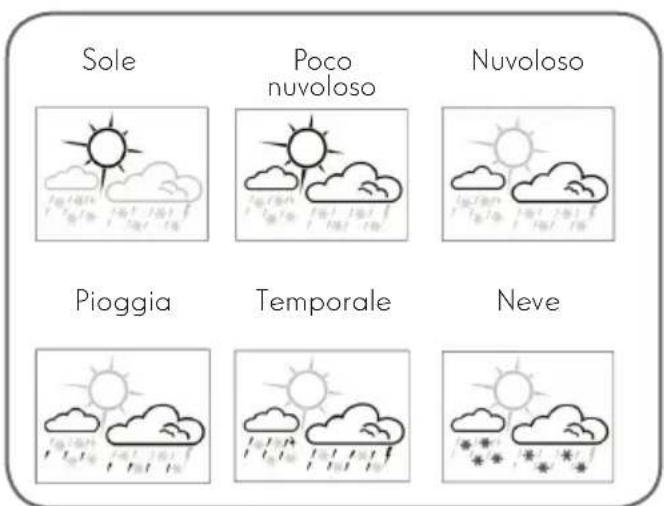

La stazione meteorologica è dotata di un sensore che permette di visualizzare il livello di pressione atmosferica e la relativa evoluzione. - La pressione può essere espressa in hPa o inHg. Per modi care l'unità di misura tenere premuto per 3s il tasto HPA/INGH (Pressione); quando l'unità di misura lampeggia, premere DOWN (giù) o UP (su) per modi carla. Evoluzione della pressione atmosferica: 3 stati possibili: Aumento: Stabile: Abbassamento: La stazione permette inoltre di fare previsioni meteorologiche: È possibile visualizzare 6 stati diversi: Sole Pioggia Poco nuvoloso Temporale Nuvoloso Neve La previsione può essere modi cata per rispettare le condizioni atmosferiche correnti reali: - Premere e tenere premuto il tasto HPA/INHG (Pressione) per 3s; quando l'unità di misura hPa mb o inHG inizia a lampeggiare, premere nuovamente il tasto HPA/INHG (Pressione). - Quando il logo delle previsioni lampeggia, servendosi dei tasti UP (su) e DOWN (giù) è possibile far scorrere le previsioni e modi care il meteo visualizzato dalla stazione in base alle condizioni atmosferiche reali. - Premere un'ultima volta il tasto HPA / INHG (Pressione) per terminare la regolazione.

TEMPERATURA E UMIDITÀ

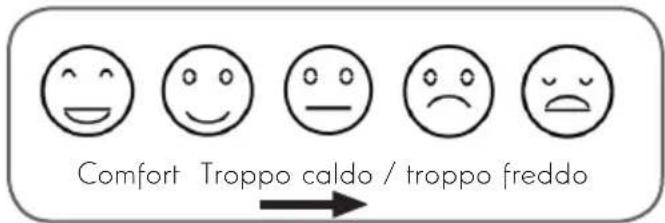

La stazione meteorologica permette di visualizzare contemporaneamente la temperatura interna e esterna e l'umidità interna e esterna. La stazione visualizzerà inoltre anche l'evoluzione di tali valori: 3 stati possibili: Aumento: Stabile: Abbassamento: L'indicazione del livello di comfort è simboleggiata da degli emoticon (13) che variano a seconda dei rilevamenti effettuati all'interno. Comfort Troppo caldo / troppo freddo

IMPOSTAZIONE UNITÀ DI MISURA / MEMORIA

MIN-MAX / SONDA - Premere il tasto UP (su) per passare da Celsius a Fahrenheit a viceversa. - Confermare premendo il tasto MEMORY (Memoria) per scorrere tra valore Max / Min / Corrente. - Tenendo premuto per 3s il tasto MEMORY (Memoria) i valori MIN/MAX in memoria saranno cancellati. N.B.: la stazione meteorologica è in grado di visualizzare no a 3 canali per sonde esterne, anche se utilizzerà solo il canale n°1 (3). Per scorrer i vari canali, premere il tasto DOWN (giù). Continuare a premere il tasto per tornare a visualizzare la sonda esterna.STAZIONE METEOROLOGICA SENZA FILI

IMPOSTAZIONE ALLARME TEMPERATURA

- Per attivare la funzione di allarme temperatura esterna, premere una volta il tasto ALERT (ALLARME); viene visualizzata la spia

che conferma che l’allarme è inserito. - Per disattivare la funzione ALERTE (ALLARME), premere nuovamente il tasto ALERT(ALLARME): la spia non sarà più visualizzata. - Per impostare la soglia massima e la soglia minima per gli allarmi, premere e tenere premuto per 3s il pulsante ALERT (Allarme); la spia Hi (soglia max) lampeggia . Impostare la soglia di temperatura massima a cui dovrà scattare l’allarme usando i tasti UP (su) e DOWN (giù). Confermare l’impostazione premendo una volta il tasto ALERT (Allarme); la spia Lo (soglia min) lampeggia. Impostare la soglia di temperatura minima a cui dovrà scattare l’allarme usando i tasti UP (su) e DOWN (giù). Per terminare la con gurazione premere un’ultima volta il tasto ALERT(Allarme). IMPOSTAZIONE RETROILLUMINAZIONE - Se la stazione è alimentata solo tramite pile, la funzione di retroilluminazione è impostata come disattivata. Per attivarla, premere il tasto SNOOZE/LIGHT (snooze/luce). La stazione meteorologica sarà retroilluminata per 5s. - Se la stazione è alimentata a corrente, la funzione di retroilluminazione è impostata come attiva senza limiti di tempo. Per regolare la luminosità o disattivare completamente la funzione, premere più volte di seguito il tasto HPA/INHG (Pressione). FASE LUNARE Le fasi lunari visualizzate sono calcolate automaticamente in base alla data e all’anno. È quindi fondamentale impostare correttamente questi due valori. (V. COME IMPOSTARE la data e l’ORA) Luna nuova Luna piena Luna crescente Gibbosa crescente Primo quarto Ultimo quarto Gibbosa calante Luna calanteSTAZIONE METEOROLOGICA SENZA FILI

Stazione meteorologica Alimentazione La stazione meteo funziona con 2 pile LR6 (non incluse) e/o con un adattatore di alimentazione 4,5V (incluso). - La sonda funziona con 2 pile LR3 (non incluse) Frequenza 433.92MHz Portata tra la sonda e la stazione meteo 60m in campo libero. Range di rilevamento temperatura interna 0°C (32°F) ~ 50°C (122°F) Range di rilevamento temperatura esterna -20°C (-4°F) ~ 60°C (140°F) Range di rilevamento umidità 20%RH ~ 95%RH Range di rilevamento pressione atmosferica 600 hPa/mb 1100 hPa/mb e 17,72 inHg 32.50 inHg Unità di misura Temperatura Celsius (°C ) o Fahrenheit (°F). Selezione dell'unità di misura della pressione atmosferica Ettopascal (hPa mb) o pollici di mercurio (inHG). Dimensioni stazione meteo 108x185x29mm Dimensioni sonda 92x40x23mm Materiali ABS

2 - SOSTITUZIONE DELLE PILE

Nell'ambito del normale utilizzo della stazione meteorologica la durata di vita delle pile è variabile da uno a due anni. Utilizzare 2 pile alcaline tipo LR06 AA per la stazione meteo e 2 pile alcaline tipo LR03 AAA per la sonda esterna rispettando le polarità indicate.

• Il presente prodotto è coperto da una garanzia pezzi e manodopera di 2 anni a partire dalla data di acquisto. Per far valere la garanzia è necessario conservare la prova di acquisto.

• La garanzia non copre eventuali danni dovuti a negligenza, urti o incidenti.

• La garanzia non si applica al prodotto aperto o riparato da persone esterne alla società Avidsen.

• Eventuali interventi di riparazione autonomi dell'apparecchio invalidano la garanzia.

4 - ASSISTENZA E CONSIGLI

• Nonostante tutta la cura con la quale abbiamo progettato i nostri prodotti e realizzato il presente manuale, qualora l'utente incontri difcoltà nell'installare il prodotto o abbia dei dubbi è invitato a contattare i nostri specialisti, che saranno sempre a sua completa disposizione per rispondere a tutte le sue domande.

• In caso di malfunzionamento del prodotto durante l'installazione o pochi giorni dopo la stessa si invita a contattare il servizio clienti rimanendo di fronte al prodotto: molto probabilmente il problema deriva da un errato settaggio o da un'installazione non conforme e così facendo i nostri tecnici potranno diagnosticarne subito l'origine. Se invece il problema dovesse derivare dal prodotto stesso il tecnico fornirà all'utente un apposito numero di pratica per poter effettuare un reso in negozio. In mancanza di tale numero di pratica il rivenditore potrà riutarsi di sostituire il prodotto difettoso.STAZIONE METEOROLOGICA SENZA FILI

I tecnici del servizio post-vendita sono disponibili al numero: Assistenza clienti: + 39 02 97 27

Dal lunedì al venerdì dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00. Avidsen si impegna a disporre di uno stock di pezzi di ricambio per questo prodotto durante il periodo di garanzia contrattuale.

5 - DICHIARAZIONE DI CONFORMITÀ

Alla direttiva RED Avidsen dichiara che il dispositivo: Stazione meteorologica 513631 È conforme alla direttiva 2014/53/UE e che tale conformità è stata valutata in ottemperanza delle seguenti norme vigenti: EN62479:2010 EN301 489-1 V1.9.2:2011-09 EN301 489-3 V1.6.1:2013-08 EN300 220-1 V2.4.1:2012-05 EN300 220-2 V2.4.1:2012-05 Chambray les Tours, 01/03/2017 Alexandre Chaverot, presidenteè un marchio di proprietà di TECHNICOLOR S.A. concesso in licenza a: Avidsen France S.A.S - 32 Rue Augustin Fresnel 37170 CHAMBRAY LES TOURS - Francia
