BEDIENUNGSANLEITUNG 513631 THOMSON

REGLAGE DATE ET HEURE

TEMPERATUUR ET HYGROMETRIE 09

1 - TECHNISCHE EIGENSCHAPPEN 11

TEMPERATUUR ET HYGROMETRIE

1 - TECHNISCHE KENMERKEN

A - SICHERHEITSANWEISUNGEN 05

1 - VORSICHTSMASSNAHMEN 05

2 - INSTANDHALTUNG UND REINIGUNG 05

B - PRODUKTBESCHREIBUNG 06

VERBINDUNGSHERSTELLUNG ZWISCHEN SONDE UND STATION 08

EINSTELLUNG VON DATUM UND UHRZEIT 08

EINSTELLUNG DES WECKERS 08

AUTOMATISCHE UHRZEITEINSTELLUNG 08

EINSTELLUNG MESSEINHEIT / SPEICHER MIN-MAX /SONDE 09

EINSTELLUNG ALARM TEMPERATUR 10

EINSTELLUNG DER HINTERGRUNDBELEUCHTUNG 10

D - TECHNISCHE UND GESETZLICHE INFORMATIONEN 11

A - SICHERHEITSANWEISUNGEN

1 - VORSICHTSMASSNAHMEN

• Installieren Sie die Wetterstation nicht an einem Ort, wo das Display verkratzt oder verschmutzt werden könnte.

• Die Wetterstation ist nicht für eine Installation im Außenbereich geeignet; installieren Sie sie nicht in einer sehr feuchten oder sehr warmen Umgebung.

• Setzen Sie die Sonde nicht direktem Sonnenlicht oder einer anderen reektierenden Lichtquelle aus.

• Vermeiden Sie es, mehrere Mehrfachstecker oder Verlängerungskabel hintereinander zu schalten.

• Installieren Sie das Produkt nicht in der Nähe von chemischen Produkten wie Säuren und Ammoniak oder einer Emissionsquelle für giftige Gase.

2 - INSTANDHALTUNG UND REINIGUNG

• Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz.

• Reinigen Sie das Produkt nicht mit Scheuermitteln oder ätzenden Substanzen.

• Verwenden Sie ein gewöhnliches, weiches und leicht befeuchtetes Tuch.

• Besprühen Sie das Gerät nicht mit einem Spray. Dies könnte zu Beschädigungen im Innern des Geräts führen.

Dieses Logo bedeutet, dass Altgeräte nicht mit dem Hausmüll entsorgt werden dürfen. Sie enthalten möglicherweise gefährliche Materialien, die der Gesundheit und der Umwelt schaden können. Geben Sie Altgeräte bei der Verkaufsstelle oder über die getrennte Abfuhr Ihrer Gemeinde zurück. Es ist verboten, Altbatterien mit dem gewöhnlichen Hausmüll zu entsorgen. Batterien und Akkus, die schädliche Materialien enthalten, sind mit den nebenstehenden Symbolen gekennzeichnet, die auf das entsprechende Verbot hinweisen. Die Bezeichnungen der dazugehörigen Schwermetalle lauten wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Sie können Altbatterien und -akkus bei Ihrer lokalen Abfallsammelstelle (Sortierwerke für recycelbares Material) zurückgeben. Diese sind zur Rücknahme verpichtet. Bewahren Sie Batterien, Knopfzellen und Akkus außerhalb der Reichweite von Kindern auf. Sie könnten von Kindern oder Haustieren verschluckt werden. Es besteht Todesgefahr! Falls dies trotzdem eintreffen sollte, suchen Sie sofort einen Arzt oder das Krankenhaus auf. Schließen Sie die Batterien nicht kurz, werfen Sie sie nicht ins Feuer und laden Sie sie nicht neu auf. Es besteht Explosionsgefahr! Pour en savoir plus : www.quefairedemesdechets.frDRAHTLOSE WETTERSTATION

B - PRODUKTBESCHREIBUNG

Anzeige Alarm Temperatur

Symbol Funkverbindung

Entwicklung Außen-T°

Luftfeuchtigkeit innen

Entwicklung Luftfeuchtigkeit innen

Entwicklung des atmosphärischen Drucks

Anzeige des atmosphärischen Drucks

Entwicklung Innen-T°

Luftfeuchtigkeit innen

Entwicklung Luftfeuchtigkeit innen

B - PRODUKTBESCHREIBUNG

- Farbbildschirm mit Hintergrundbeleuchtung. - Anzeige der Temperatur und der Luftfeuchtigkeit für den Innen- und Außenbereich - Anzeige der „Aktuellen / MIN- / MAX-Temperaturen / Tendenz“ im Außenbereich. - Anzeige des atmosphärischen Drucks - Uhrzeitanzeige im 12- oder 24-Std.-Format - Funkgesteuerte Uhrzeit (DCF77) - Täglicher Alarm (Wecker) - Kalender - Wettervorhersage - Anzeige der Mondphasen - Drahtlose Außensonde

Stecker für Netzadapter (im Lieferumfang enthalten)

Die folgenden Schritte sind unbedingt in der angegebenen Reihenfolge durchzuführen. Die 2 (nicht im Lieferumfang enthaltenen) AAA LR06 Batterien in die Wetterstation einsetzen 30. Legen Sie dann die 2 Batterien AAA LR03 (nicht im Lieferumfang enthalten) in die Außensonde ein. Beachten Sie dabei die Polarität 32. Hinweis: Die kombinierte Verwendung von Batterien und Netzteil der Wetterstation ist vorzuziehen: im Fall eines Stromausfalls oder wenn das Netzteil aus der Steckdose gezogen wird, behält die Wetterstation ihre Konfi guration.

HERSTELLEN DER VERBINDUNG ZWISCHEN SONDE

UND STATION Nach dem Einlegen der Batterien wird die Verbindung automatisch hergestellt. Falls eine manuelle Herstellung der Verbindung erforderlich ist: - Drücken Sie auf der Wetterstation 5s lang die Taste DOWN, die Anzeige (4) beginnt zu blinken - Nehmen Sie die Batterien aus der Außensonde und setzen Sie sie wieder ein, bleiben Sie dabei in der Nähe der Wetterstation.

EINSTELLUNG VON DATUM UND UHRZEIT

- Halten Sie die Taste SET 3s gedrückt. 24h oder 12h blinken, stellen Sie das Format der Anzeige der Uhrzeit mit den TastenUP und DOWN ein. - Drücken Sie zur Bestätigung die Taste SET. Die beiden Zahlen: 00 blinken. Stellen Sie die Zeitzone mit den TastenUP und DOWN ein. - Drücken Sie zur Bestätigung die Taste SET, und stellen Sie dann die Stunden mit den Tasten UP und DOWN ein. - Drücken Sie zur Bestätigung die Taste SET, und stellen Sie die Minuten mit den Tasten UP und DOWN ein. - Drücken Sie zur Bestätigung die Taste SET. Die Buchstaben M und D blinken in der unteren rechten Ecke des Displays, stellen Sie die Reihenfolge der Anzeige mit den Tasten UP und DOWN ein (Monat / Tag oder Tag / Monat) - Drücken Sie zur Bestätigung die Taste SET, und stellen Sie das Jahr mit den Tasten DOWN und UP ein. - Drücken Sie zur Bestätigung die Taste SET. Die Zahl Zahl links neben M blinkt unten rechts auf dem Display, stellen Sie den Monat mit den Tasten UP und DOWN ein - Drücken Sie zur Bestätigung die Taste SET. Die Zahl links neben D blinkt unten rechts auf dem Display, stellen Sie den Tag mit den Tasten UP und DOWN ein - Drücken Sie zur Bestätigung die Taste SET. Die beiden Buchstaben (27) blinken. Stellen Sie die Sprache des Kalenders mit den Tasten UP und DOWN ein (GE = Deutsch / EN = Englisch / FR= Französisch / IT Italienisch / Sp = Spanish / DU = Niederländisch / DA = Dänisch) - Drücken Sie zur Bestätigung der Einstellungen ein letztes Mal die Taste SET. Hinweis: Durch kurzes Drücken der Taste SET können 3 Anzeige-Optionen aufgerufen werden. Anzeige des Datums, Anzeige der Sekunden, Anzeige der Stunden des Weckers.

EINSTELLEN DES WECKERS

- Drücken Sie 3s die Taste ALARM: Die Uhrzeit des Weckers blinkt Stellen Sie die Uhrzeit des Weckers mit den Tasten UP und DOWN ein - Drücken Sie zur Bestätigung die Taste ALARM. Die Minuten blinken Stellen Sie die Minuten des Weckers mit den Tasten UP (Auf) bzw. DOWN (Ab) die Minuten ein - Beenden Sie die Einstellungen mit einem kurzen Drücken der Taste ALARM - Während des Läutens des Weckers kann der Alarm durch ein kurzes Drücken der Taste Snooze/Light unterbrochen und das Läuten des Wecksers um 5 Minuten verschoben werden. - Während des Läutens des Weckers kann der Alarm durch ein kurzes Drücken der Taste ALARM beendet werden. - Zur Aktivierung des Weckers, drücken Sie einmal die Taste ALARM, es erscheint ein Glocken-Symbol (19) zwischen den Stunden und den Minuten. - Zur Deaktivierung des Weckers, drücken Sie einmal die Taste ALARM, die Glocke (19) verschwindet. Hinweis: Der Wecker läutet 1 Minute lang. AUTOMATISCHE UHRZEITEINSTELLUNG Drücken Sie zum Start der automatischen Uhrzeiteinstellung der Station einmal die Taste UP. Die Kontrollleuchte (10) blinkt (die Hintergrundbeleichtung wird vorübergehendDRAHTLOSE WETTERSTATION

abgeschaltet). Die Station schaltet auf Funkempfang (7 min lang) und versucht, das Zeitsignal DCF77 zu empfangen, um Uhrzeit und Datum automatisch zu aktualisieren. Hinweis: Die Zeitzone muss korrekt eingestellt sein, damit die Anzeige stimmt. Bei schlechtem Empfang nähern Sie die Station einem Fenster. Vergewissern Sie sich, dass der Abstand der Wetterstation zu möglichen Störquellen (Fernseher, WLan, Mikrowelle, etc.) mindestens 2,5 m beträgt. Wenn kein Signal vorhanden ist, kann die Signalsuche jederzeit durch Drücken der Taste UP jederzeit abgebrochen werden.

ATMOSPHÄRISCHER DRUCK UND

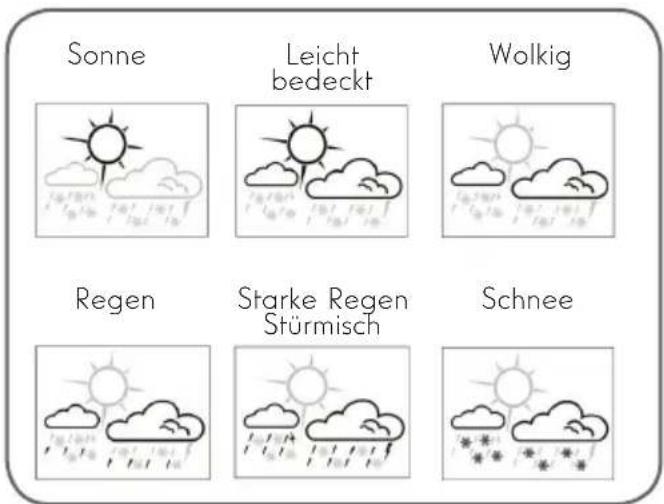

WETTERVORHERSAGE Der Atmosphärendrucksensor der Wetterstation ermöglicht die Anzeige dieses Werts und seiner Entwicklung: - Dieser Wert kann in hPa oder in inHg angezeigt werden. Zur Änderung der Messeinheit drücken 3s die Taste HPA/INGH, sobald die Einheit blinkt, drücken Sie DOWN oder UP, um sie zu ändern. Verfolgung der Luftdruckentwicklung: 3 mögliche Zustände: Luftdruck steigt: Luftdruck stabil: Luftdruck sinkt: Die Wetterstation ermöglicht außerdem eine Wettervorhersage: Es können 6 verschiedene Zustände angezeigt werden: Sonne Regen Leicht bedeckt Starke Regen Stürmisch Wolkig Schnee Die Vorhersage können Sie dem aktuellen Wetter anpassen: - Halten Sie die Taste HPA/INHG 3s gedrückt, sobald die Einheit hPa mb oder inHG blinkt, drücken Sie erneut die Taste HPA/INHG. - Sobald das Symbol der Wettervorhersage blinkt, können Sie mit den Tasten UP und DOWN die Wettervorhersage durchlaufen lassen und das Wetter der Station mit dem tatsächlichen bei Ihnen Wetter abgleichen. - Drücken Sie zur Bestätigung der Einstellungen ein letztes Mal die Taste HPA/ INHG.

TEMPERATUR UND LUFTFEUCHTIGKEIT

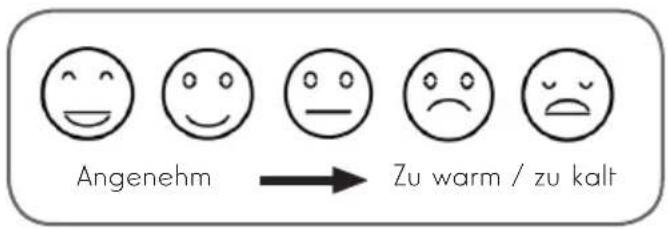

Mit dieser Wetterstation können Sie gleichzeitig die Innen- und die Außentemperatur sowie die Luftfeuchtigkeit innen und außen anzeigen. Auf der Wetterstation ist die Entwicklung dieser Werte zu beobachten: 3 mögliche Zustände: Luftdruck steigt: Luftdruck stabil: Luftdruck sinkt: Ein Komfortindikator zeigt mit Smileys (13) das Komfortniveau beruhend auf den gemessenen Werten des Innenbereichs an. Angenehm Zu warm / zu kalt

EINSTELLUNG MESSEINHEIT / SPEICHER MIN-MAX

/ SONDE - Drücken Sie die Taste Up, um zwischen Celsius und Fahrenheit zu wechseln - Drücken Sie die Taste MEMORY, um die Werte Max / Min / Aktuell durchlaufen zu lassen - Drücken Sie 3s lang MEMORY, um die Werte MIN/MAX aus dem Speicher zu löschen. Hinweis: Diese Wetterstation kann für Außensonden bis 3 Kanäle anzeigen, sie verwendet aber nur Kanal 1 (3). Lassen Sie die verschiedenen Kanäle mit einem kurzen Drücken der Taste DOWN durchlaufen, um die Anzeige Ihrer Außensonde wiederherzustellen.DRAHTLOSE WETTERSTATION

EINSTELLUNG ALARM TEMPERATUR

- Zur Aktivierung der Funktion Alarm Außentemperatur drücken Sie einmal die Taste ALERT , die Kontrollleuchte Außentemperatur drücken Sie einmal die Taste bestätigt den Alarm. - Zur Deaktivierung der Funktion ALARM, drücken Sie erneut die Taste ALERT, die Kontrollleuchte verschwindet - Zur Einstellung der oberen und unteren Alarmschwellen drücken Sie 3s die Taste ALERT

die Kontrollleuchte Hi blinkt , stellen Sie mit den Tasten UP und DOWN die maximale Temperatur ein, bei der ein Alarm ausgelöst wird. Betätigen Sie, indem Sie einmal die Taste ALERT drücken, die Kontrollleuchte Lo beginnt zu blinken. Stellen Sie mit den Tasten UP und DOWN den Niedrigtemperaturwert ein, bei dem der Temperatur-Alarm ausgelöst wird. Beenden Sie die Einstellungen, indem Sie ein letztes Mal die Taste ALERT drücken.

EINSTELLUNG DER HINTERGRUNDBELEUCHTUNG

- Wenn die Stromversorgung nur über Batterien erfolgt, bleibt die Hintergrundbeleuchtung standardmäßig ausgeschaltet. Sie können Sie durch Drücken der Taste SNOOZE/LIGHT einschalten. Das Display der Wetterstation bleibt 5s lang beleuchtet. - Wenn das Gerät an eine Steckdose angeschlossen ist, bleibt die Hintergrundbeleuchtung standardmäßig ohne zeitliche Begrenzung eingeschaltet. Sie können die Helligkeit ändern oder sie komplett ausschalten, indem Sie kurz und wiederholt die Taste HPA/INHG drücken. MONDPHASE Die Anzeige der Mondphasen wird automatisch auf Basis von Datum und Jahr berechnet. Das Datum und das Jahr müssen folglich richtig eingestellt sein. (Siehe EINSTELLUNG VON DATUM und UHRZEIT) Neumond Vollmond Erste Mondsichel Zunehmender Mond Erstes Viertel Letztes Viertel Abnehmender Mond Letztes ViertelDRAHTLOSE WETTERSTATION

D - TECHNISCHE UND GESETZLICHE INFORMATIONEN

1 - TECHNISCHE MERKMALE

Wetterstation Stromversorgung - Für die Station werden 2 Batterien LR6 (nicht im Lieferumfang enthalten) und/ oder ein Netzadapter 4,5 V (im Lieferumfang enthalten) benötigt. - Für die Sonde werden 2 Batterien LR3 benötigt (nicht im Lieferumfang enthalten) Frequenz 433,92 MHz Reichweite zwischen Sonde und Station 60 m im freien Feld. Messbereich der Innentemperatur 0 °C (32°F) ~ 50 °C (122°F) Messbereich der Außentemperatur -20°C (-4°F) ~ 60°C (140°F) Messbereich der Luftfeuchte 20 %RH ~ 95 %RH Messbereich Luftdruck 600 hPa/mb 1100 hPa/mb & 17,72 inHg 32,50 inHg Temperatureinheit Celsius (°C ) oder Fahrenheit (°F). Auswahl der atmosphärischen Messeinheit Hektopascal (hPa mb) oder Zoll Quecksilber (inHG). Abmessungen der Station 108x185x29 mm Abmessungen der Sonde 92x40x23 mm Materialien ABS

Die Lebensdauer der Batterien beträgt im Rahmen einer normalen Verwendung ein bis zwei Jahre. Verwenden Sie 2 Alkali-Batterien vom Typ LR06 AA für die Wetterstation und 2 Alkali-Batterien vom Typ LR03 AAA für die Außensonde und beachten Sie die angegebene Polarität.

• Für dieses Gerät gilt ab Kaufdatum eine 2-jährige Garantie auf Teile und Reparatur. Während der gesamten Garantiedauer ist unbedingt einen Kaufbeleg aufzubewahren.

• Die Garantie gilt nicht für Schäden, die durch Nachlässigkeit, Stöße oder Unfälle verursacht wurden.

• Die Elemente dieses Geräts dürfen nicht von Personen geöffnet oder repariert werden, die nicht der Firma AVIDSEN angehören.

• Jeglicher Eingriff am Gerät führt zum Erlöschen der Garantie.

4 - HILFE UND SUPPORT

• Trotz aller Sorgfalt, die wir bei der Konzeption unserer Produkte und der Verfassung dieser Bedienungsanleitung aufgewendet haben, kann es sein, dass Sie während der Installation Ihres Geräts auf Schwierigkeiten oder Fragen stoßen. In diesem Fall raten wir Ihnen dringend, unsere Spezialisten zu kontaktieren, die Sie gerne beraten.

• Sollten bei der Installation oder der Verwendung in den Tagen danach Funktionsstörungen auftreten, ist es zwingend erforderlich, dass Sie uns kontaktieren, während Sie das Gerät vor sich haben. So können unsere Techniker die Ursache des Problems diagnostizieren, denn dieses ist wahrscheinlich auf eine falsche Einstellung oder eine nicht ordnungsgemäße Installation zurückzuführen. Sollte das Problem vom Gerät verursacht werden, erhalten Sie vom Techniker eine Bearbeitungsnummer für eine Rückgabe im Geschäft. Ohne diese Nummer ist das Geschäft dazu berechtigt, den Umtausch des Geräts abzulehnen.DRAHTLOSE WETTERSTATION

D - TECHNISCHE UND GESETZLICHE INFORMATIONEN

Sie erreichen unsere Kundendienst-Techniker unter: Helpline: [phone] Von Montag bis Freitag von 9:00 bis 12:00 und von 13:00 bis 17:00. Avidsen verpichtet sich, für die Dauer der Gewährleistungsfrist Ersatzteile für dieses Produkt auf Lager zu halten.

5 - KONFORMITÄTSERKLÄRUNG

Konformität mit der RED-Richtlinie Erklärung von Avidsen in Bezug auf die Ausrüstung: Wetterstation 513631 Entspricht der Richtlinie 2014/53/EG und ihre Konformität wurde in Anwendung der geltenden Normen bewertet: EN62479 :2010 EN301 489-1 V1.9.2 :2011-09 EN301 489-3 V1.6.1 :2013-08 EN300 220-1 V2.4.1 :2012-05 EN300 220-2 V2.4.1 :2012-05 Chambray les Tours, 01.03.2017 Alexandre Chaverot, Präsidentist eine Marke von TECHNICOLOR S.A. verwendet in Lizenz von: Avidsen France S.A.S - 32, Rue Augustin Fresnel 37170 CHAMBRAY LES TOURS - Frankreichwww.thomsonsecurity.eu
