513629 - Station Météo THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo
Marque	Thomson
Modèle	513629
Dimensions de la station	137 × 82 × 21 mm
Dimensions de la sonde	92 × 40 × 23 mm
Matériau	ABS
Alimentation station	2 piles LR6 (AA) 1,5 V
Alimentation sonde	2 piles LR03 (AAA) 1,5 V
Autonomie	1 à 2 ans en utilisation normale
Fréquence	433,92 MHz
Portée entre station et sonde	60 m en champ libre
Plage de température intérieure	0 °C à 50 °C
Plage de température extérieure	-20 °C à 60 °C
Plage d'humidité	20 %RH à 95 %RH
Unité de température	Celsius (°C) ou Fahrenheit (°F)
Affichage heure	12 h ou 24 h
Signal horaire	Radio-piloté DCF77
Fonctions principales	Température et humidité intérieure/extérieure, tendances, heure, calendrier, alarme réveil, indice de confort, alerte température extérieure
Garantie	2 ans pièces et main-d'œuvre
Entretien et nettoyage	Débrancher, chiffon doux légèrement humide, pas de produits abrasifs
Sécurité et recyclage	Ne pas jeter avec les ordures ménagères, piles usagées à recycler

FOIRE AUX QUESTIONS - 513629 THOMSON

Comment associer la sonde à la station ?

L'association est automatique après insertion des piles. Si nécessaire, maintenez 5 secondes le bouton DOWN sur la station jusqu'à ce que l'indicateur OUT clignote, puis retirez et réinsérez les piles de la sonde à proximité de la station.

Comment régler l'heure manuellement ?

Maintenez la touche MODE jusqu'à ce que l'année clignote. Utilisez UP et DOWN pour régler l'année, puis appuyez sur MODE pour passer au mois, jour, ordre d'affichage, langue, fuseau horaire, format 12/24h, heures et minutes.

Comment activer le réveil ?

Appuyez une fois sur MODE pour afficher l'icône AL. Appuyez une fois sur UP pour activer le réveil (une cloche apparaît). Pour désactiver, appuyez à nouveau sur UP.

Comment régler l'alarme de température ?

Appuyez 3 secondes sur ALERT. Réglez la valeur haute avec UP/DOWN, appuyez sur ALERT pour passer à la valeur basse, réglez-la, puis appuyez sur ALERT pour valider.

Quelle est la portée entre la station et la sonde ?

La portée est de 60 mètres en champ libre. Éloignez la station d'au moins 2,5 m des sources d'interférences (téléviseur, routeur, micro-ondes).

Quel type de piles utiliser ?

Utilisez 2 piles alcalines LR6 (AA) pour la station et 2 piles alcalines LR03 (AAA) pour la sonde extérieure, en respectant la polarité.

Comment nettoyer la station météo ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux légèrement humidifié. N'utilisez pas de produits abrasifs ou corrosifs, et ne vaporisez pas d'aérosol.

Comment recycler l'appareil et les piles ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte sélective. Les piles usagées doivent être déposées en déchèterie ou chez votre distributeur.

Que faire si l'affichage est anormal ?

Vérifiez d'abord les piles (état, polarité). Assurez-vous que la sonde est à portée. Si le problème persiste, contactez le service après-vente au 0 892 701 369 (0,35 €/min + prix appel).

Comment changer l'unité de température ?

Appuyez sur la touche DOWN pour basculer entre Celsius (°C) et Fahrenheit (°F).

MODE D'EMPLOI 513629 THOMSON

• La station météo ne doit pas être installée dans un lieu où l'écran serait exposé aux rayures et aux salissures.
• La station météo n'est pas prévue pour une installation en extérieur, ne pas installer dans des conditions extrêmes d'humidité ou de température.
• Ne pas exposer la sonde à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.
• Ne pas multiplier les multiprises ou les câbles prolongateurs.
• Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.

2 - ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer le produit avec des substances abrasives ou corrosives.
• Utiliser un simple chiffon doux légèrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

3 - RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

A - CONSIGNES DE SÉCURITÉ

Il est interdit de jeter les piles usagées dans une poubelle ordinaire, Des piles/accus contenant des substances nocives sont marqués des symboles figurant ci-contre qui renvoient à l'interdiction de les jeter dans une poubelle ordinaire. Les désignations des métaux lourds correspondants sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez restituer ces piles/accus usagés auprès des déchetteries communales (centres de tri de matériaux recyclables) qui sont dans l'obligation de les récupérer. Ne laissez pas les piles/piles boutons/accus à la portée des enfants, conservez-les dans un endroit qui leur est inaccessible. Il y a risque qu'elles soient avalées par des enfants ou des animaux domestique. Danger de mort ! Si cela devait arriver malgré tout, consultez immédiatement un médecin ou rendez-vous à l'hôpital. Faites attention à ne pas court-circuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion !

Pour en savoir plus : www.quefairedemesdechets.fr

B - DESCRIPTION DU PRODUIT

1 - CONTENU DU KIT

2 Sonde de température

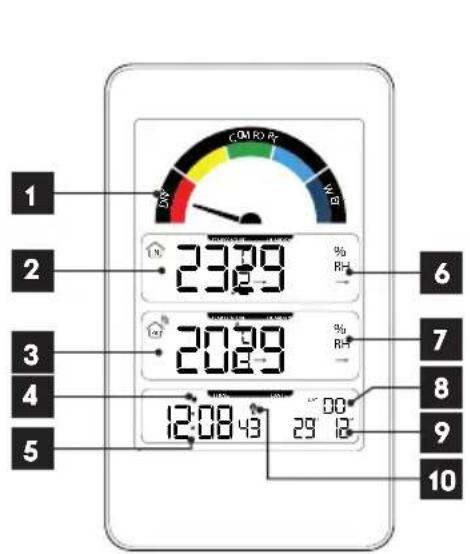

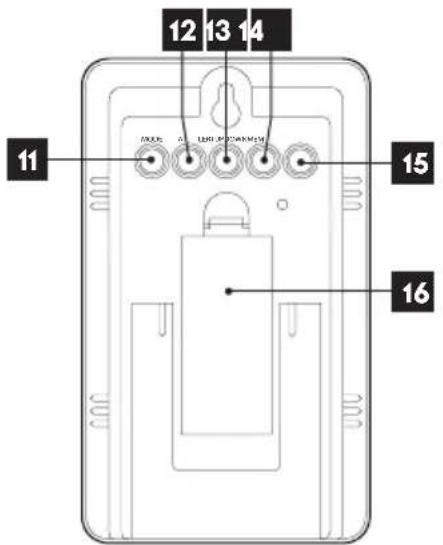

2 - STATION MÉTÉO

COM TO R 1 2 3 4 5 6 7 8 9 10 23.79 20.89 12:08:49 29 18 % R=1 % R=7 % R=10

12 13 14 11 15 16

1	Indicateur de confort
2	Température intérieure
3	Température extérieure
4	Icone de l’alarme
5	Heure
6	Indicateur d’humidité intérieure
7	Indicateur d’humidité extérieure
8	Jour de la semaine
9	Date
10	Témoin du radio pilotage

11	Touche MODE
12	Touche ALERTE
13	Touche UP
14	Touche DOWN
15	Touche MEM
16	Compartiment à pile (2 x LR03 AAA)
17	Compartiment à pile (2 x LR03 AAA)

3 - FONCTIONS PRINCIPALES

• Affichage des températures et taux d'humidité intérieurs et extérieurs
• Tendance des températures et taux d'humidité intérieurs et extérieurs
• Visualisation de l'heure au format 12 ou 24h
• Heure radio-pilotée (DCF77)
• Alarme journalière (réveil)
• Indice de confort
• Calendrier
• Sonde extérieure sans fil
• Alerte température extérieure

C - CONFIGURATION

1 - MISE EN SERVICE RAPIDE

Les étapes suivantes doivent impérativement être réalisées dans l'ordre décrit.

Insérer 3 piles AAA LR03 (non fournies) dans la station 16. Insérer ensuite les 2 piles AAA LR03 (non fournies) dans la sonde extérieure en respectant la polarité 17.

ASSOCIATION DE LA SONDE A LA STATION

Une fois les piles insérées l'association est automatique. Pour forcer cette association si nécessaire :

• Sur la station, maintenir pendant 5s le bouton DOWN, l'indicateur out se met à clignoter
• Sur la sonde extérieure, retirer puis réinsérer les piles en vous plaçant à proximité de la station météo

- Maintenir la touche MODE jusqu'au clignotement de L'année.

- Régler le l'année à l'aide des touches UP et DOWN

- Appuyer sur la touche MODE pour valider. Le chiffre sous M clignote en bas à droite de l'écran, Régler le mois à l'aide des touches UP et DOWN

- Appuyer sur la touche MODE pour valider. Le chiffre sous D clignote en bas à droite de l'écran, Régler le Jour à l'aide des touches UP et DOWN

- Appuyer sur la touche MODE pour valider. Les lettres M et D clignotent en bas à droite de l'écran, Régler l'ordre d'affichage avec les touches UP et DOWN (mois / jour ou jour / mois)

- Appuyer sur la touche MODE pour valider. Les deux lettres à droite de DAY clignotent, régler la langue du calendrier à l'aide des touches UP et DOWN (Ge = German / EN = English / RU = Russian / FR = Français / IS Italian / ES = Spanish / NE = Netherlands / DA = Danish)

- Appuyer sur la touche MODE pour valider. Les deux chiffres sous Time : 00 clignotent, Régler le fuseau horaire avec les touches UP et DOWN

- Appuyer sur la touche MODE pour valider. 24h ou 12h clignotent, Régler le format d'affichage de l'heure avec les touches UP et DOWN

- Appuyer sur la touche MODE pour valider puis régler les heures à l'aide des touches UP et DOWN.

• Appuyer sur la touche MODE pour valider puis régler les minutes à l'aide des touches UP et DOWN.
• Appuyer une dernière fois sur la touche MODE pour valider les réglages.

REGLAGE DU REVEIL

• Appuyer une fois sur la touche Mode : la mention AL apparait à côté d'un horaire.
• Appuyer pendant 3s sur la touche Mode : L'heure clignote
• Régler le l'heure du réveil à l'aide des touches UP et DOWN
• Appuyer sur la touche MODE pour valider. Les minutes clignotent,
• Régler les minutes du réveil à l'aide des touches UP et DOWN
• Terminer le réglage par un appui bref sur la touche MODE

Pour activer le réveil, appuyer une fois sur la touche UP, une cloche ⚙ (4) apparait entre l'heure et les minutes

Pour désactiver le réveil, appuyer une fois sur la touche UP, la cloche (4) disparaît.

REGLAGE AUTOMATIQUE DE L'HEURE

Pour lancer la mise à l'heure automatique de la station, maintenir la touche UP jusqu'au clignotement du témoin (10). La station se met en réception radio (pendant 7min) et tente de capter le signal d'heure DCF77 pour mettre automatiquement l'heure et la date à jour.

Remarque : le fuseau horaire doit être convenablement réglé pour un affichage correct. Si la réception est insuffisante veuillez rapprocher la station d'une fenêtre.

Assurez-vous d'écarter la station de 2.5m de toute source d'interférence (télévision, routeur, microondes, etc.)

Vous pouvez à tout moment couper la recherche du signal en appuyant sur le bouton UP si celui-ci n'est pas disponible.

REGLAGE UNITE DE MESURE / MIN-MAX / ALARME TEMPERATURE

• Appuyer sur la touche DOWN pour alterner entre Celsius et Fahrenheit
• Un appui bref sur MEM vous affiche les valeurs maximum mesurées, un nouvel appui sur MEM vous affiche les valeurs minimum mesurées, un troisième appui sur MEM vous fait retourner sur l'affichage des valeurs actuelles. Un appui maintenu 3s sur MEM efface les valeurs MIN/MAX en mémoire.
• Un appui simple sur la touche ALERT permet d'activer ou désactiver l'alarme en fonction de la température.

Pour programmer les seuils de déclenchement : appuyer 3s sur la touche ALERT. Dès que le voyant « TEMP ALERT ▼ignote, régler la valeur haute de l'alarme avec les touche UP et DOWN. Un nouvel appui sur la touche ALERT le voyant « TEMP ALERT ▼ » clignote vous permet de régler la valeur basse de l'alarme avec les touche UP et DOWN.

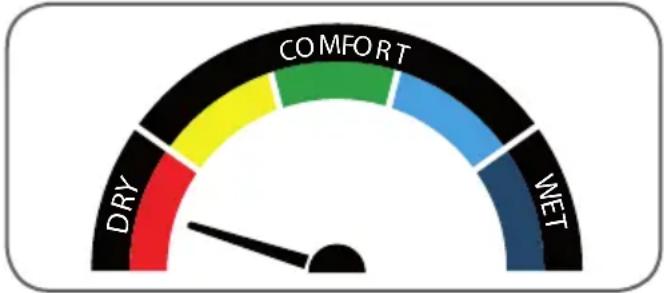

INDICATEUR DE CONFORT

Une indication de confort est disponible sur l'affichage en partie haute (A.1) en fonction des relevés d'humidité et de température effectués en intérieur.

DRY : sec
COMFORT : ok
WET : Humide

D - INFORMATIONS TECHNIQUES ET LÉGALES

1 - CARACTERISTIQUES TECHNIQUES

Station météo
Alimentation	- La station fonctionne avec 2 piles LR3 (non fournies)- La sonde fonctionne avec 2 piles LR3 (non fournies)
Autonomie	1 à 2 ans dans des conditions normales d'utilisation.
Fréquence	433.92MHz
Portée entre la sonde et la station	60m en champ libre.
Plage de mesure de la température intérieure	0°C (32°F) ~ 50°C (122°F)
Plage de mesure de la température extérieure	-20°C (-4°F) ~ 60°C (140°F)
Plage de mesure de l'hygrométrie	20%RH ~ 95%RH
Unité de mesure Température	Celsius (°C) ou Fahrenheit (°F).
Dimensions de la station	137X82X21mm
Dimensions de la sonde	92x40x23mm
Matériaux	ABS

2 - REMPLACEMENT DES PILES

La durée de vie des piles est d'une à deux années dans le cadre d'utilisation normale. Utiliser 2 piles alcalines de type LR06 AA 1.5V pour la station et 2 piles alcalines de type LR03 AAA 1.5V pour la sonde extérieure en respectant la polarité indiquée.

3 - GARANTIE

• Ce produit est garantie 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achet durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, chocs ou accidents.
• être ouvert ou réparé par des personnes étrangères à la société Avidsen.
• Toute intervention sur l'appareil annulera la garantie.

4 - ASSISTANCE ET CONSEILS

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin. Sans ce numéro de dossier le magasin sera en droit de refuser l'échange du produit.

D - INFORMATIONS TECHNIQUES ET LÉGALES

Contactez les techniciens de notre service après-vente au :

0 892 701 369 Service 0,35 €/min + prix appel

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

Avidsen s'engage à disposer d'un stock de pièces détachées sur ce produit pendant la période de garantie contractuelle.

5 - DÉCLARATION DE CONFORMITE

A la directive RED

Avidsen déclare que l'équipement : Station météo 513629

Est conforme à la directive 2014/53/UE et que sa conformité a été évaluée selon les normes applicables en vigueur :

EN62479:2010

EN301 489-1 V1.9.2 :2011-09

EN301 489-3 V1.6.1 :2013-08

EN300 220-1 V2.4.1 :2012-05

EN300 220-2 V2.4.1 :2012-05

A Chambray les Tours le 01/03/17 Alexandre Chaverot, président

THOMSON est une marque de TECHNICOLOR S.A. utilisée sous licence par :

Avidsen France S.A.S - 32 Rue Augustin Fresnel

37170 CHAMBRAY LES TOURS - France

513629

Te Chambray les Tours, 01/03/17

Chambray les Tours, 01/03/2017

Alexandre Chaverot, presidente
