KCS 500 - Scie électrique EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sauteuse électrique
Marque	Einhell
Modèle	KCS 500
Tension nominale	230 V ~ 50 Hz
Puissance absorbée	500 W
Cycles par minute	max. 2900 min⁻¹
Course	18 mm
Profondeur de coupe (bois)	60 mm
Profondeur de coupe (plastique)	10 mm
Profondeur de coupe (fer)	3 mm
Coupe en biais	max. 45° (gauche et droite)
Niveau de pression acoustique LPA	89 dB(A)
Niveau d'intensité acoustique LWA	99,6 dB(A)
Vibration (aw)	3,5 m/s²
Poids	2,3 kg
Alimentation	Secteur, 230 V
Longueur du câble secteur	Non spécifié (estimation 2 à 3 m)
Matériaux compatibles	Bois, métaux ferreux et non ferreux, matières plastiques
Système de changement de lame	Sans outil (clé mâle coudée fournie)
Sabot réglable	Oui, inclinaison jusqu'à 45° des deux côtés
Dispositif d'aspiration	Raccord pour aspirateur
Protection des yeux	Écran transparent rabattable
Entretien et nettoyage	Chiffon humide, pas de détergents agressifs
Garantie	6 mois (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - KCS 500 EINHELL

Comment changer la lame de la scie Einhell KCS 500 ?

Avant tout changement, débranchez la scie. Utilisez la clé mâle coudée fournie pour desserrer les deux vis sur le coulisseau. Insérez la nouvelle lame dans la rainure de guidage jusqu'à la butée, en veillant à ce que la denture soit orientée dans le sens de coupe. Serrez les deux vis. Vérifiez que la lame est bien maintenue dans la rainure du galet de roulement.

Comment régler le sabot pour une coupe en biais ?

Desserrez les deux vis situées sous le sabot. Pivotez le sabot jusqu'à l'angle désiré (max. 45° gauche ou droite). Des repères à 15°, 30° et 45° vous aident. Resserrez les vis. Vous pouvez également faire glisser le sabot vers l'arrière pour scier près du bord.

Quelles sont les précautions de sécurité à prendre ?

Portez toujours des lunettes de protection, un protège-oreilles et un masque respiratoire si nécessaire. Utilisez un dispositif d'aspiration pour la poussière. Assurez-vous que la pièce est bien fixée. Ne portez pas de vêtements amples. Débranchez l'appareil avant tout réglage ou changement de lame.

Quel entretien nécessite la scie sauteuse KCS 500 ?

Nettoyez régulièrement l'appareil avec un chiffon humide. N'utilisez pas de produits agressifs. Vérifiez l'état du câble et de la fiche avant chaque utilisation. Faites contrôler l'outil par un électricien en cas de défaillance. Utilisez uniquement des lames tranchantes et non endommagées.

Puis utiliser la scie sur du métal ou du plastique ?

Oui, la scie est adaptée pour scier le bois (jusqu'à 60 mm), le fer (jusqu'à 3 mm), les métaux non ferreux et les matières plastiques (jusqu'à 10 mm). Utilisez la lame adaptée au matériau.

Comment raccorder un aspirateur à la scie ?

La scie est munie d'un raccord d'aspiration à l'arrière. Vous pouvez y brancher tout aspirateur standard. Si un adaptateur spécifique est nécessaire, contactez le fabricant de votre aspirateur.

Quels sont les niveaux sonores de cet appareil ?

Le niveau de pression acoustique LPA est de 89 dB(A) et le niveau d'intensité acoustique LWA de 99,6 dB(A). Le port d'un protège-oreilles est fortement recommandé, surtout en utilisation prolongée.

La scie dispose-t-elle d'un mode de fonctionnement continu ?

Oui, pour un fonctionnement continu, actionnez l'interrupteur MARCHE/ARRET et bloquez-le enfoncé à l'aide du bouton d'arrêt. Pour arrêter, appuyez puis relâchez l'interrupteur.

Quelle est la garantie de la scie Einhell KCS 500 ?

La garantie est de 6 mois à partir de la date d'achat. Elle couvre les défauts de matériel, de fonctionnement et de fabrication. Les pièces de rechange et la main-d'œuvre sont gratuites pendant cette période. Les dommages ultérieurs ne sont pas couverts.

Que faire si la lame de scie se bloque ?

Débranchez immédiatement l'appareil. Vérifiez que la lame n'est pas gauchie ou endommagée. Assurez-vous que la pièce à usiner est bien maintenue et que l'avance est régulière. Si le problème persiste, faites contrôler l'outil par un professionnel.

MODE D'EMPLOI KCS 500 EINHELL

©Bitte Seite 2-3 ausklappen
©Veuillez ouvrir les pages 2 à 3
NLGelieve bladzijden 2-3 te ontvouven
DKFold siderne 2-3 ud

Gehörschutz

Protection acoustique

Gehoorbescherming

Høreværn

Augenschutz

Protection des yeux

Oogbescherming

∅jenværn

Lire le mode d'emloi!

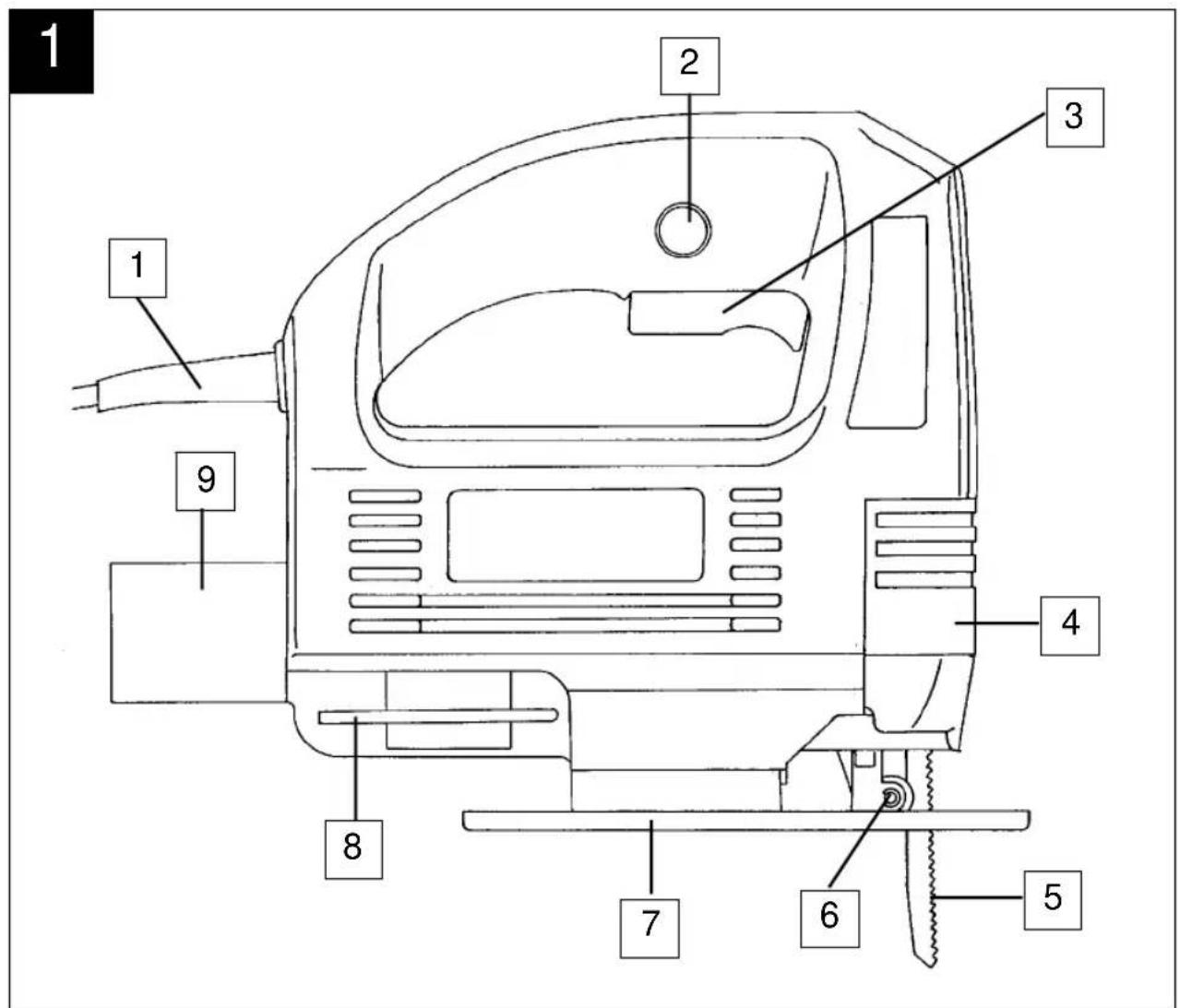

1 Câble secteur
2 Bouton d'arrêt
3 Interrupteur MARCHE/ARRET
4 Protection des yeux
5 Lame de sciage
6 Galet de guidage
7 Sabot de sciage réglable
8 Clé mâle coudée pour vis à six pans creux
9 Aspiration des copeaux

Consignes générales de sécurité et de prévention des accidents

Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.

• Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées immédiatement par un électricien confirmé.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
• Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
  ●Gardez les outils dans un endroit sûr, hors de portée des enfants.
• Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
• Ne laissez pas de clés d'outils insérées. Avant la mise en circuit, vérifiez que les clés et les outils de réglage soient enlevés de l'appareil.
• Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.

• Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.

• Il est interdit d'usiner des matériaux contenant de l'amiante! Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!
  ●Utilisez seulement des pièces de rechange originales.

• Seul un électricien confirmé est autorisé à effectuer des réparations.
• Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
  ●Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
  ●Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
• Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
• Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassées immédiatement.
• Ne décélérez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!
• Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie à guichet.
• Avant chaque mise en service de la scie à gui chet, poussez le dispositif transparent pour la protection des yeux vers le bas, pour éviter l'éjection de copeaux et d'éclats.
• Ne nettoyez votre outil qu'au moyen d'un chiffon humide. N'utilisez pas de détergents agressifs pour le nettoyage.
• Vérifiez le fonctionnement impeccable de votre outil. En cas de défaillance, faites contrôler votre outil. Tous travaux de maintenance et de contrôle doivent être effectués par un spécialiste électricien ou par les services ISC GmbH.

F

Mode d'emploi pour la scie à guichet électrique, type KCS 500

UTILISATION

La scie à guichet est appropriée à scier le bois, le fer, les métaux non ferreux et les matières plastiques en utilisant la lame de scie correspondante.

MISE EN SERVICE

Manoeuvre impulsionnelle (Fig. 3):

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET

Mise hors circuit: Relâchez l'interrupteur

MARCHE/ARRET

Manoeuvre permanente:

Mise en circuit: Poussez l'interrupteur

MARCHE/ARRET et bloquez

l'interrupteur poussé au moyen du bouton d'arrêt.

Mise hors circuit: Poussez, ensuite relâchez

l'interrupteur MARCHE/

ARRET.

Remplacement d'une lame de sciage (Fig. 2)

Avant d'effectuer toute sorte de travaux sur l'appareil et avant de remplacer une lame de sciage, mettez la scie à guichet hors circuit et retirez la fiche secteur de la prise de courant.

Desserrez les deux vis au coulisseau (Fig. 2) au moyen de la clé mâle coudée pour vis à six pans creux. Glissez la lame de sciage dans la rainure de guidage, jusqu'à la butée entre la tige et l'étrier de retenue. Serrez les deux vis au moyen de la clé mâle coudée pour vis à six pans creux. Il faut que la denture de la lame de sciage soit dirigée dans le sens de coupe. Veillez à ce que la lame soit bien serrée dans la rainure de guidage du coulisseau et du galet de roulement.

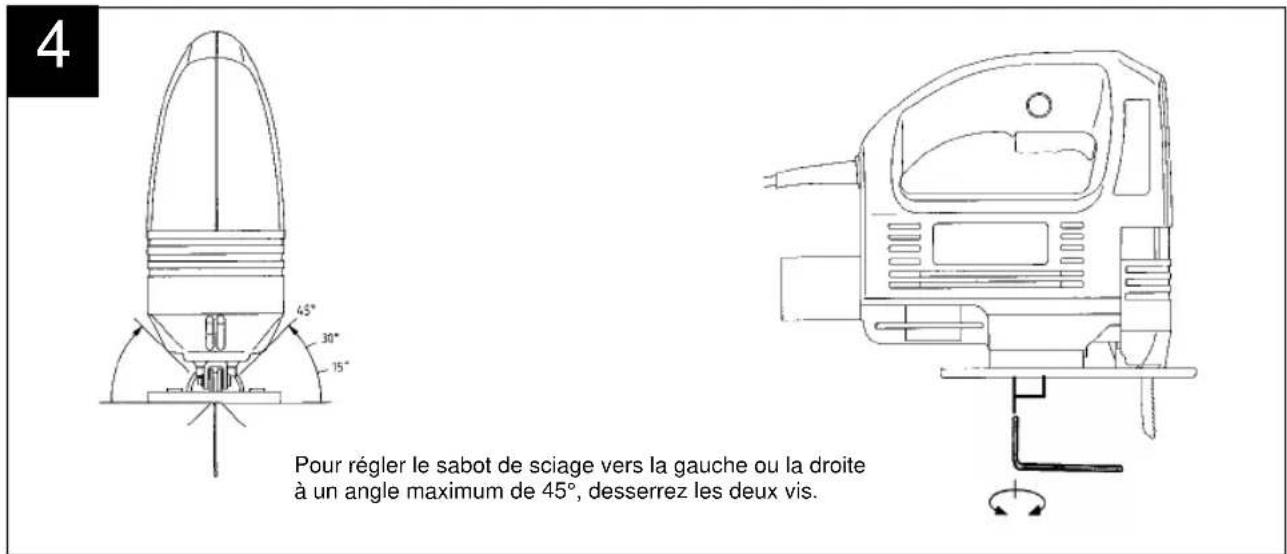

Réglage du sabot de sciage (coupes en biais et sciage à proximité des bords, Fig. 4)

Après avoir desserré les deux vis sur la face inférieure, on peut pivoter le sabot de sciage par 45° au maximum vers les deux côtés, afin de permettre des coupes en biais et des coupes diagonales. Les positions angulaires de 15°, de 30° et de 45° sont marquées par des traits. Toute position angulaire entre les marquages peut être réglée aussi.

Pour régler l'angle de coupe, desserrez les deux vis (Fig. 4), jusqu'à ce qu'il soit justement possible de déplacer le sabot de sciage. Réglez l'angle désiré et reserrez les deux vis.

Pour pouvoir scier jusqu'au bord, on peut glisser le sabot de sciage vers l'arrière. A cet effet, desserrez les deux vis sur la face inférieure (Fig. 4) et glissez le sabot de sciage vers l'arrière. Resserrez les deux vis.

Dispositif d'aspiration

La scie à guichet est munie d'un raccord d'aspirateur. On peut raccorder n'importe quel aspirateur à l'orifice d'aspiration sur l'extrémité arrière de la scie à guichet. Si vous exigez un adaptateur spécifique à cet effet, veuillez vous mettre en contact, s.v.p., avec le fabricant de votre aspirateur.

Dispositif pour la protection des yeux (fig. 1)

Avant de commencer votre travail, poussez le dispositif transparent pour la protection des yeux (fig. 1) vers le bas, pour éviter l'éjection de copeaux et d'éclats.

CARACTERISTIQUES TECHNIQUES

Tension nominale: 230 V ~ 50 Hz

Puissance absorbée: 500 W

Cycles par minute: max. 2900

Course: 18 mm

Profondeur de coupe, bois: 60 mm

Profondeur de coupe, plastique: 10 mm

Profondeur de coupe, fer: 3 mm

Coupe en biais: max. 45° (gauche et droite)

Niveau de pression acoustique LPA: 89 dB(A)

Niveau d'intensité acoustique LWA: 99,6 dB(A)

Vibration aw 3,5 m/s2

Poids 2,3 kg

La valeur des vibrations émises a été mesurée selon ISO 5349.

F

NL

Beschrijving

La période de garantie commence à partir de la date d'achat et dure 6 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
