KCS 500 - Elektrisk sav EINHELL - Gratis brugsanvisning og manual

Produkttype	Elektrisk stiksav
Mærke	Einhell
Model	KCS 500
Nominel spænding	230 V ~ 50 Hz
Optaget effekt	500 W
Cyklusser pr. minut	max. 2900 min⁻¹
Slaglængde	18 mm
Skæredybde (træ)	60 mm
Skæredybde (plast)	10 mm
Skæredybde (jern)	3 mm
Skråsnit	max. 45° (venstre og højre)
Lydtryksniveau LPA	89 dB(A)
Lydintensitetsniveau LWA	99,6 dB(A)
Vibration (aw)	3,5 m/s²
Vægt	2,3 kg
Strømforsyning	Net, 230 V
Netledningens længde	Ikke specificeret (estimeret 2 til 3 m)
Kompatible materialer	Træ, jernholdige og ikke-jernholdige metaller, plast
Blade-skiftesystem	Uden værktøj (medfølgende unbraconøgle)
Justerbar sko	Ja, hældning op til 45° på begge sider
Støvudsugning	Tilslutning til støvsuger
Øjenbeskyttelse	Gennemsigtig klapbar skærm
Vedligeholdelse og rengøring	Fugtig klud, ingen aggressive rengøringsmidler
Garanti	6 måneder (dele og arbejdsløn)

Ofte stillede spørgsmål - KCS 500 EINHELL

Hvordan skifter jeg klingen på Einhell KCS 500 stiksaven?

Før enhver ændring skal du tage stikket ud af stikkontakten. Brug den medfølgende unbraconøgle til at løsne de to skruer på glideholderen. Indsæt den nye klinge i styreskinnen indtil anslaget, og sørg for at tænderne vender i skæreretningen. Spænd de to skruer. Kontrollér, at klingen er korrekt fastholdt i rulleskinnens not.

Hvordan justerer jeg skoen til skråsnit?

Løsn de to skruer under skoen. Drej skoen til den ønskede vinkel (max. 45° venstre eller højre). Markeringer ved 15°, 30° og 45° hjælper dig. Spænd skruerne. Du kan også skubbe skoen bagud for at save tæt på kanten.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær altid sikkerhedsbriller, høreværn og om nødvendigt åndedrætsmaske. Brug støvudsugning. Sørg for at emnet er fastgjort. Bær ikke løstsiddende tøj. Tag stikket ud før enhver justering eller klingeskift.

Hvilken vedligeholdelse kræver stiksaven KCS 500?

Rengør jævnligt apparatet med en fugtig klud. Brug ikke aggressive produkter. Kontrollér ledning og stik inden hver brug. Få værktøjet kontrolleret af en elektriker ved fejl. Brug kun skarpe og ubeskadigede klinger.

Kan jeg bruge stiksaven på metal eller plast?

Ja, stiksaven er egnet til at save træ (op til 60 mm), jern (op til 3 mm), ikke-jernholdige metaller og plast (op til 10 mm). Brug den klinge, der passer til materialet.

Hvordan tilslutter jeg en støvsuger til stiksaven?

Stiksaven har en støvudsugningstilslutning bagpå. Du kan tilslutte en standard støvsuger. Hvis en specifik adapter er nødvendig, kontakt producenten af din støvsuger.

Hvad er lydniveauerne for dette apparat?

Lydtryksniveauet LPA er 89 dB(A) og lydintensitetsniveauet LWA er 99,6 dB(A). Brug af høreværn anbefales stærkt, især ved længere tids brug.

Har stiksaven en kontinuerlig driftstilstand?

Ja, til kontinuerlig drift skal du trykke på TÆND/SLUK-knappen og låse den inde med stopknappen. For at stoppe skal du trykke og slippe kontakten.

Hvad er garantien for Einhell KCS 500 stiksaven?

Garantien er 6 måneder fra købsdatoen. Den dækker materiale-, funktions- og fabrikationsfejl. Reservedele og arbejdsløn er gratis i denne periode. Efterfølgende skader er ikke dækket.

Hvad gør jeg, hvis klingen sætter sig fast?

Tag straks stikket ud af stikkontakten. Kontrollér, at klingen ikke er skæv eller beskadiget. Sørg for, at emnet er korrekt fastgjort, og at fremføringen er jævn. Hvis problemet fortsætter, få værktøjet kontrolleret af en fagmand.

BRUGSANVISNING KCS 500 EINHELL

Læs betjeningsvejledningen!

D

Beschreibung

1 Netledning
2 Låseknap
3 Betjeningskontakt Start/Stop
4 Støvskjold
5 Savblad
6 Rille
7 Indstillelig savsko
8 Unbraconøgle
9 Spånudsugning

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig og henvisningerne deri følges.

• Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.
• Stikket skal trækkes ud af stikdåsen før service-arbejde ved maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.
• For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.
• Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværsnitsareal på 1,5 mm ^2 . Stikforbindelserne skal have beskyttelseskontakter og være stænkvandsbeskyttede.
• Opbevar værktøjet sikkert og udenfor børns rækkevidde.
• Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudvikklende arbejder maske.
• Lad ikke værktøjsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjernet.
• Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).
• Ved forarbejdning brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.
• Asbestholdige materialer må ikke bearbejdes.

Se fagforeningens relevante forskrift for forebyggelse af ulykker.

• Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan nå, när der arbejdes med brydning og slibning.
  ●Brug kun originale dele.
  ●Reparationer må kun udføres af dertil kvalificeret personale.
• Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmning og høreværn. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/E∅F).
• Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.
• Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.
• Bær ikke elektroværktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.
  ●Hold Deres arbejdsområde i orden.
• De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
• Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af hårnet.
• Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
• Brug kun skarpe og upåklagelige savblade. Bøjede og ridsede savblade skal skiftes straks.
• Når apparatet er slukket, må savbladet ikke bremses ved et tryk på siden.
• Sørg for et regelmæssigt fremføring, da dette reducerer risikoen for ulykker og forlænger savbladets og stiksavens levetid.
• Skub den transparante beskyttelsesskærm (fig. 1) ned før arbejdet påbegyndes, for at forhindre at spåner og splinter slynges ud.
• Rengør værktøjet med en fugtig klud. Brug ikke aggressive rengøringsmidler til rengøringen.
• Kontrollér at værktøjet fungerer fejlfrit. Er der fejl ved værktøjets funktion, skal De lade værktøjet efterse. Alle service- og inspektionsarbejder må kun udføres af en el-fagmand eller af ISC GmbH.

Betjeningsvejledning til elektronisk stiksav KCS 500

ANVENDELSE

Stiksaven er beregnet til savning af træ, jern, metal og kunststoffer med anvendelse af den passende savklinge.

IDRIFTTAGNING

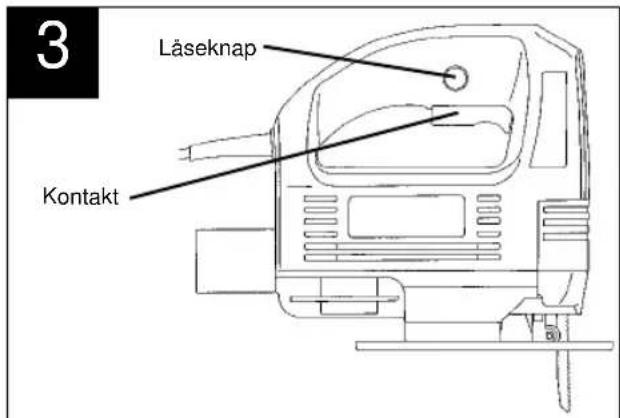

Kort kørsel (figur 3)

Start: Betjeningskontakten trykkes ned

Stop: Slip betjeningskontakten

Konstant kørsel

Start: Betjeningskontakten trykkes ned og fæstnes i nedtrykket tilstand med låseknappen.

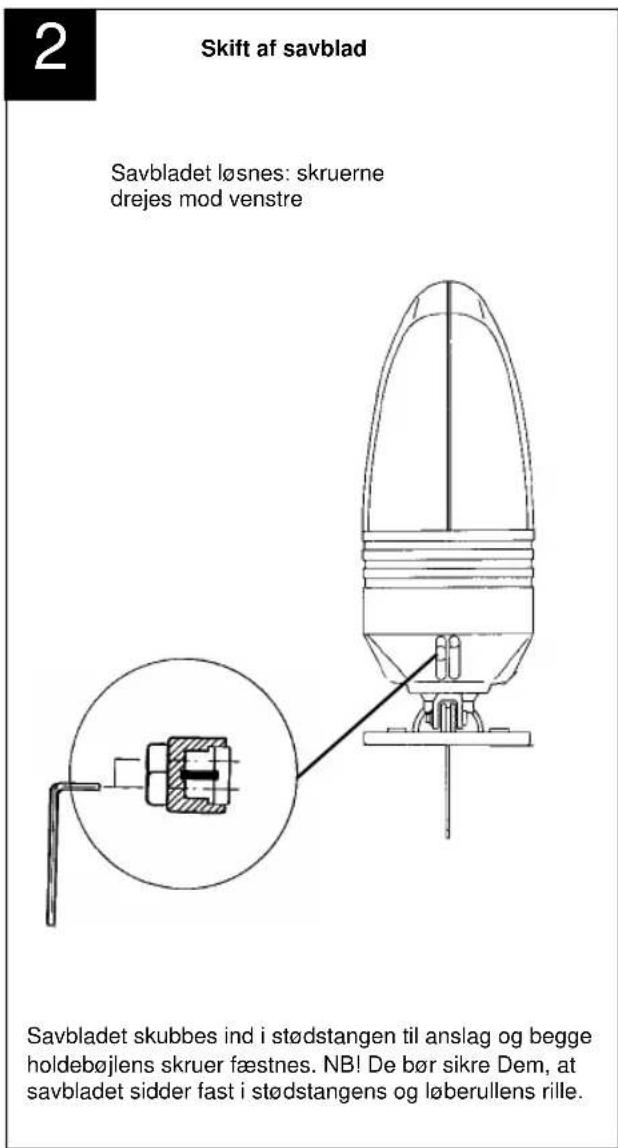

Skift af savblad (figur 2)

Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.

Begge skruer ved stødstangen (figur 2) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind i rillen mellem hævestang og holdebøjle til anslag. Begge skruer fæstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg for, at savbladet sidder i stødstangens og løberullens rille.

Ændring af savskoens position

Savskoen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinklerne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulig.

For at ændre snitvinklen løsner De begge skruer (figur 5) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skruerne fast igen.

Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 5) og savskoen skubbes bagud. Skru derefter begge skruer fast igen.

Støvsugning

Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved stiksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres støvsuger, hvis De behøver en særlig adapter hertil.

Beskyttelsesskærm (fig. 1)

Skub den transparante beskyttelsesskærm (fig. 1) ned før arbejdet påbegyndes, for at forhindre at spåner og splinter slynges ud.

TEKNISKE DATA

Driftsspænding 230 v ~ 50 Hz
Optagen effekt 500 W
Slagtal max. 2900/min.
Slaglængde 18 mm
Skæredybde træ 60 mm
Skæredybde kunststof 10 mm
Skæredybde jern 3 mm
Geringssnit Indtil 45° (venstre og højre)
Lydtryksniveau LPA 89 db (A)
Lydeffektniveau LWA 99,6 db (A)
Vibration aw	3,5 m/s ^2
Vægt 2,3 kg

Værdien for de udsendte vibrationer er målt iht. ISO 5349.

Start: Kontakten trykkes ned Konstant kørsel: Kontakten fæstnes med låseknappen Stop: Kontakten trykkes ned og løsnes.

Garantiperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt
