Produkttyp	Elektrische Stichsäge
Marke	Einhell
Modell	KCS 500
Nennspannung	230 V ~ 50 Hz
Leistungsaufnahme	500 W
Hubzahl	max. 2900 min⁻¹
Hub	18 mm
Schnittleistung (Holz)	60 mm
Schnittleistung (Kunststoff)	10 mm
Schnittleistung (Eisen)	3 mm
Gehrungsschnitt	max. 45° (links und rechts)
Schalldruckpegel LPA	89 dB(A)
Schallleistungspegel LWA	99,6 dB(A)
Vibration (aw)	3,5 m/s²
Gewicht	2,3 kg
Stromversorgung	Netz, 230 V
Netzkabellänge	Nicht angegeben (Schätzung 2 bis 3 m)
Geeignete Materialien	Holz, Eisen- und Nichteisenmetalle, Kunststoffe
Sägeblattwechsel-System	Werkzeuglos (Inbusschlüssel im Lieferumfang)
Verstellbarer Gleitschuh	Ja, Neigung bis 45° beidseitig
Absaugvorrichtung	Anschluss für Staubsauger
Augenschutz	Klappbarer transparenter Sichtschutz
Wartung und Reinigung	Feuchtes Tuch, keine aggressiven Reinigungsmittel
Garantie	6 Monate (Teile und Arbeit)

Häufig gestellte Fragen - KCS 500 EINHELL

Wie wechsle ich das Sägeblatt der Einhell KCS 500?

Ziehen Sie vor jedem Wechsel den Netzstecker. Lösen Sie die beiden Schrauben am Schlitten mit dem mitgelieferten Inbusschlüssel. Setzen Sie das neue Sägeblatt bis zum Anschlag in die Führungsnut ein, achten Sie darauf, dass die Zahnung in Schnittrichtung zeigt. Ziehen Sie die beiden Schrauben fest. Überprüfen Sie, ob das Sägeblatt sicher in der Nut der Laufrolle sitzt.

Wie stelle ich den Gleitschuh für einen Gehrungsschnitt ein?

Lösen Sie die beiden Schrauben unter dem Gleitschuh. Schwenken Sie den Gleitschuh auf den gewünschten Winkel (max. 45° links oder rechts). Markierungen bei 15°, 30° und 45° helfen Ihnen. Ziehen Sie die Schrauben wieder fest. Sie können den Gleitschuh auch nach hinten schieben, um nahe an der Kante zu sägen.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie stets Schutzbrille, Gehörschutz und ggf. eine Atemschutzmaske. Verwenden Sie eine Absaugvorrichtung für Staub. Stellen Sie sicher, dass das Werkstück fest fixiert ist. Tragen Sie keine weite Kleidung. Ziehen Sie vor Einstellungen oder Sägeblattwechsel den Netzstecker.

Welche Wartung benötigt die Stichsäge KCS 500?

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel. Überprüfen Sie vor jedem Gebrauch den Zustand von Kabel und Stecker. Lassen Sie das Werkzeug bei Störungen von einem Elektriker prüfen. Verwenden Sie nur scharfe und unbeschädigte Sägeblätter.

Kann ich die Säge für Metall oder Kunststoff verwenden?

Ja, die Säge eignet sich zum Sägen von Holz (bis 60 mm), Eisen (bis 3 mm), Nichteisenmetallen und Kunststoffen (bis 10 mm). Verwenden Sie das für das Material geeignete Sägeblatt.

Wie schließe ich einen Staubsauger an die Säge an?

Die Säge hat hinten einen Absauganschluss. Sie können jeden handelsüblichen Staubsauger anschließen. Falls ein spezieller Adapter nötig ist, wenden Sie sich an den Hersteller Ihres Staubsaugers.

Wie sind die Geräuschpegel dieses Geräts?

Der Schalldruckpegel LPA beträgt 89 dB(A) und der Schallleistungspegel LWA 99,6 dB(A). Das Tragen von Gehörschutz wird dringend empfohlen, besonders bei längerer Nutzung.

Verfügt die Säge über einen Dauerbetrieb?

Ja, für Dauerbetrieb drücken Sie den EIN/AUS-Schalter und blockieren Sie ihn mit dem Stoppknopf in gedrückter Position. Zum Ausschalten drücken und loslassen.

Wie ist die Garantie für die Einhell KCS 500?

Die Garantie beträgt 6 Monate ab Kaufdatum. Sie deckt Material-, Funktions- und Herstellungsfehler ab. Ersatzteile und Arbeitskosten sind in diesem Zeitraum kostenlos. Folgeschäden sind nicht abgedeckt.

Was tun, wenn das Sägeblatt blockiert?

Ziehen Sie sofort den Netzstecker. Überprüfen Sie, ob das Sägeblatt verzogen oder beschädigt ist. Stellen Sie sicher, dass das Werkstück fest gehalten wird und der Vorschub gleichmäßig ist. Besteht das Problem weiter, lassen Sie das Werkzeug von einem Fachmann überprüfen.

BEDIENUNGSANLEITUNG KCS 500 EINHELL

Bedienungsanleitung lesen!

1 Netzkabel
2 Feststellknopf
3 Ein/Ausschalter
4 Sichtschutz
5 Sägeblatt
6 Führungsrolle
7 verstellbarer Sägeschuh
8 Innensechskantschlüssel
9 Spanabsaugung

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen.

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
  ●Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.
• Beim Arbeiten im Freien dürfen nur dafür zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm ^2 aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwasserge schützt sein.
  ●Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.
• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauberzeugenden Arbeiten eine Atemschutzmaske.
  ●Lassen Sie keine Werkzeugschlüssel stecken. Überprüfen Sie vor dem Einschalten, daß die Schlüssel und Einstellwerkzeuge entfernt sind.
  ●Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).
• Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.

●Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

●Verwenden Sie nur Orginal-Ersatzteile.
●Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.
●Die Lärmentwicklung am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.
●Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.
- Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
- Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
●Halten Sie Ihren Arbeitsbereich in Ordnung.
●Vergewissern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.
- Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.
●Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
●Verwenden Sie nur scharfe und einwandfreie Sägeblatter. Verbogene und rissige Sägeblätter sofort austauschen.
- Sägeblatt nach dem Ausschalten nicht durch seit liches Gegendrücken abbremsen.
- Achten Sie auf gleichmässigen Vorschub, daß vermindert die Unfallgefahr und verlängert die Lebensdauer des Sägeblatts und der Stichsäge.
●Schieben Sie vor jeder Inbetriebnahme der Stichsäge den transparenten Sichtschutz nach unten, um ein Herausschleudern von Spänen und Splittern zu verhindern.
●Reinigen Sie Ihr Werkzeug nur mit einem feuchten Lappen. Verwenden Sie zur Reinigung keine aggresiven Reinigungsmittel.
- Überprüfen Sie Ihr Werkzeug auf einwandfreie Funktion. Sollte die Funktion gestört sein, lassen Sie Ihr Werkzeug überprüfen. Alle Wartungs- und Inspektionsarbeiten dürfen nur von einem Elektro-Fachmann oder von der ISC GmbH durchgeführt werden.

D

Betriebsanleitung für Elektro-Stichsäge KCS 500

VERWENDUNG

Die Stichsäge ist zum Sägen von Holz, Eisen, Buntmetallen und Kunststoffen unter Verwendung des entsprechenden Sägeblatts bestimmt.

INBETRIEBNAHME

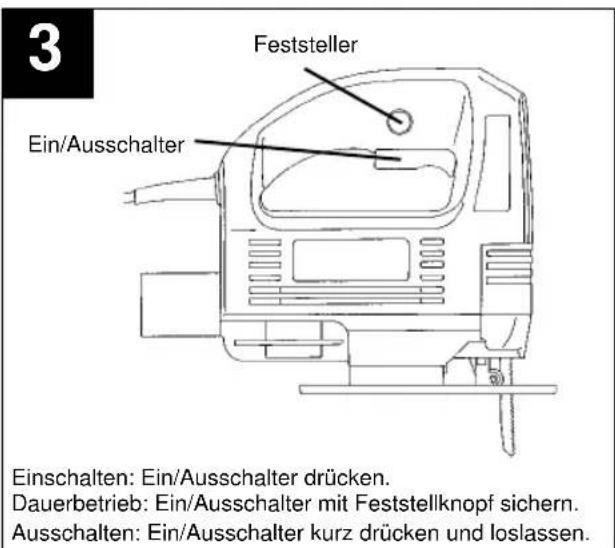

Momentschaltung (Bild 3)

Einschalten: Ein/Ausschalter drücken

Ausschalten: Ein/Ausschalter loslassen

Dauerschaltung

Einschalten: Ein/Ausschalter drücken und im gedrückten Zustand mit den Feststellknopf arretieren

Ausschalten: Ein/Ausschalter drücken und loslassen

Sägeblattwechsel (Bild 2)

Vor allen Arbeiten und Sägeblattwechsel die Stichsäge ausschalten und den Netzstecker aus der Steckdose ziehen.

Lösen Sie mit dem beiliegenden Innensechskantschlüssel die beiden Schrauben am Stößel (Bild 2). Schieben Sie das Sägeblatt in die Führungsnut, zwischen Hubstange und Haltebügel bis zum Anschlag ein. Ziehen Sie die beiden Schrauben mit dem beiliegenden Innensechskantschlüssel fest. Die Sägeblattzahnung muß in Schneidrichtung zeigen. Achten Sie darauf, daß das Sägeblatt in der Führungsnut des Stößels und der Laufrolle sitzt.

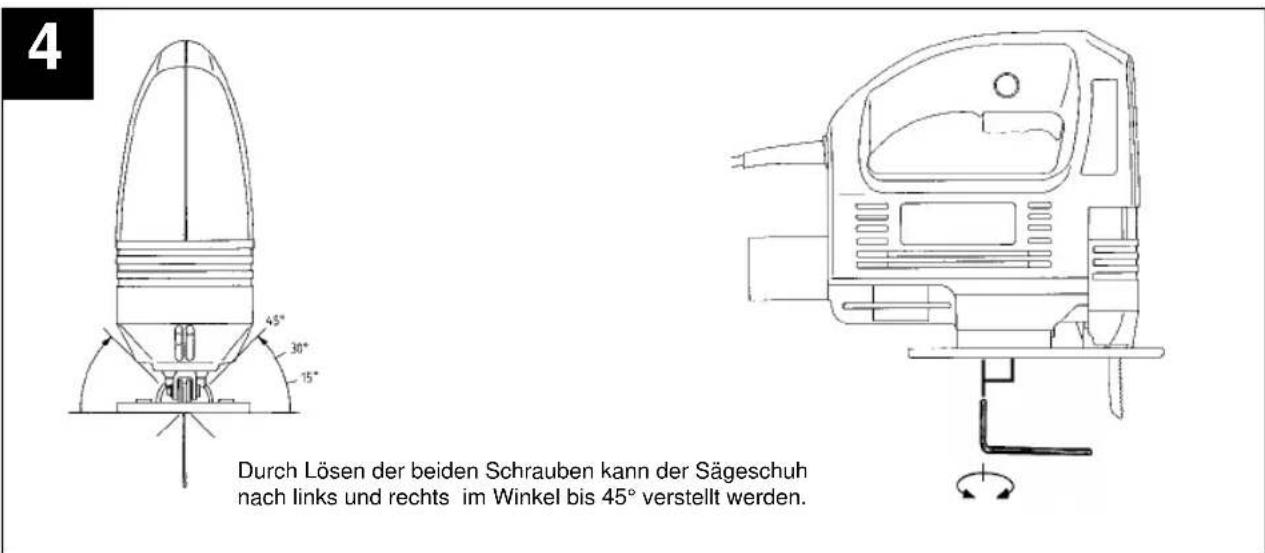

Verstellen des Sägeschuh

(Gehrungsschnitte, Bild 4)

Für Gehrungsschnitte und Schrägschnitte kann der Sägeschuh, nach lösen der beiden Schrauben auf der Unterseite, beidseitig um bis zu 45° geschwenkt werden. Die Winkel sind mit Markierungsstrichen, 15°, 30° und 45° gekennzeichnet.

Zum Verstellen des Schnittwinkels lösen Sie die beiden Schrauben (Bild 4) soweit, das der Sägeschuh gerade verschoben werden kann. Stellen Sie den gewünschten Winkel ein und ziehen Sie die beiden Schrauben wieder fest.

Staubabsaugung

Die Stichsäge ist mit einem Staubsaugeranschluß ausgestattet. Jeder Staubsauger kann an die Absaugöffung am hinteren Ende der Stichsäge

angeschlossen werden. Sollten Sie hierzu einen speziellen Adapter benötigen, setzen Sie sich bitte mit dem Hersteller Ihres Staubsaugers in Verbindung.

Sichtschutz (Bild 1)

Schieben Sie den transparenten Sichtschutz (Bild 1) vor Arbeitsbeginn nach unten, um ein Herausschleudern von Spänen und Splittern zu verhindern.

TECHNISCHE DATEN

Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 500 W
Hubzahl: max. 2900/min.
Hubhöhe: 18 mm
Schnittiefe Holz: 60 mm
Schnittiefe Kunststoff: 10 mm
Schnittiefe Eisen: 3 mm
Gehrungsschnitt: bis 45° (links und rechts)
Schalldruckpegel LPA: 89 db (A)
Schalleistungspegel LWA: 99,6 db (A)
Vibration aw	3,5 m/s2
Gewicht 2,3 Kg

Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.

D

2
Sägeblattwechsel
Lösen des Sägeblatts:
Schrauben nach links drehen.

Sägeblatt bis zum Anschlag in den Stößel einsetzen und die beiden Schrauben des Haltbügels festziehen. Achtung: Prüfen Sie ob das Sägeblatt in der Rille der Laufrolle und des Stößels sitzt.

F

Description

Ersatzteilzeichnung KCS 500 Art.-Nr.: 43.206.10, I.-Nr.: 91017

Ersatzteilliste Stichsäge KCS 500 Art.-Nr.: 43.206.10 I.-Nr.: 91017

Pos.	Bezeichnung Ersatzteilnr.
01	Zugentlastungsschelle 43.206.10.01
02	Knickschutztülle 43.206.10.02
03	Netzleitung 43.206.10.03
04	Kondensator 43.206.10.04
05	Schalter 43.206.10.05
06	Gehäusehälfte links 43.206.10.06
07	Gummitülle 43.206.10.07
08	Getriebegehäuse 43.206.10.08
09	Zahnrad 43.206.10.09
10	Rolle 43.206.10.10
11	Hubstange 43.206.10.11
12	Hubstangenführung 43.206.10.12
13	Getriebegehäusedeckel 43.206.10.13
14	Inbusschraube	43.206.10.14
15	Sägeblatthalter	43.206.10.15
16	Hubstangenführung 43.206.10.16
17	Filzdichtung	43.206.10.17
18	Führungsstift	43.206.10.18
19	Federring	43.206.10.19
20	Führungsrollenhalter	43.206.10.20
21	Mutter	43.206.10.21
22	Spulenkern 43.206.10.22
23	Druckfeder	43.206.10.23
24	Bolzen	43.206.10.24
25	Kohlebürste	43.206.10.25
26	Bürstenhalter	43.206.10.26
27	Dichtung	43.206.10.27
28	Absaugstutzen	43.206.10.28
29	Vierkantmutter	43.206.10.29
30	Sägeschuh 43.206.10.30
31	Spannstück	43.206.10.31
32	Sichtschutz	43.206.10.32
33	Gehäusehälfte rechts	43.206.10.33
34	Motor komplett	43.206.10.34
35	Druckfeder	43.206.10.35
o.B.	Imbusschlüssel	43.203.00.15
o.B.	Stichsägeblatt	43.101.50.02

D	GB	F	NL	DK	E
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	EC Overensstemmelses-erklæringUndertegnede erklærer på vegne af firmaet	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	at	que el/la
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	maskine/produkt	máquina/producto
Elektro-Stichsäge	Jig saw	Scie à guichet électrique	Elektro-decoupeerzaagt	Elektrisk stiksav	Sierra de punta
Marke	produced by:	du fabricant	merk	mærke	marca
Einhell®
Typ	Type	Type	type	type	tipo
KCS 500
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie89/392/EWG mit Änderungen☑EG Niederspannungs-richtlinie 73/23 EWG☑EG Richtlinie Elektromagnetische Verträglichkeit89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding low-voltage equipment73/23 EEC;☑EC Directive regarding electromagnetic compatibility89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électromagnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt-conform de volgenderichtlijnen is:☑EG machinerichtlijn89/392/EWG met wijzigingen☑EG laagspanningsrichtlijn73/23 EWG☑EG richtlijn Elektromagnetische compatibiliteit89/336 EWG met wijzigingen	– Serienummer på produktet - opfylder☑EU-maskindirektiv89/392/EOF med ændringer☑EU-lavspændingsdirektiv73/23/EOF☑EU-direktiv vedr.elektromagnetisk stoj (EMC)89/336/EOF med ændringer.	– No. de serie en el producto: satisface las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.
EN 292-1; EN 292-2; EN 50144-1; EN 50144-2-10; EN 50082-1; EN 55014; EN 60555-2; EN 60555-3;
Landau/Isar, den02. 04. 1997SchneiderProdukt-Management-L	Landau/Isar, (date)02. 04. 1997SchneiderHead of Product Management	Landau/Isar, (date)02. 04. 1997SchneiderDirection Gestion Produits	Landau/Isar, datum02. 04. 1997SchneiderHoofd produkt management	Landau/Isar, den02. 04. 1997SchneiderProduktmanagement-leder	Landau/Isar02. 04. 1997SchneiderDirector de gestión productos

Achivierung / For archives: KCS-0459-18-917-E

Notizen:

Notizen:

D EINHELL-GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte

Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt ab dem Kaufdatum und ist durch den Kassenzettel oder die Rechnung nachzuweisen. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-Abt.: Telefon [phone] • Telefax (0 99 51) 52 50

Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer GmbH

Mühlgasse 1

A-2353 Guntramsdorf

Technische Änderungen vorbehalten
