KCS 500 - Elektrische zaag EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische decoupeerzaag
Merk	Einhell
Model	KCS 500
Nominale spanning	230 V ~ 50 Hz
Opgenomen vermogen	500 W
Slagen per minuut	max. 2900 min⁻¹
Slaglengte	18 mm
Zaagdiepte (hout)	60 mm
Zaagdiepte (kunststof)	10 mm
Zaagdiepte (ijzer)	3 mm
Schuine zaagsnede	max. 45° (links en rechts)
Geluidsdrukniveau LPA	89 dB(A)
Geluidsvermogenniveau LWA	99,6 dB(A)
Trilling (aw)	3,5 m/s²
Gewicht	2,3 kg
Voeding	Netstroom, 230 V
Lengte netsnoer	Niet gespecificeerd (schatting 2 tot 3 m)
Geschikte materialen	Hout, ferrometalen en non-ferrometalen, kunststoffen
Zaagbladwisselsysteem	Zonder gereedschap (inbussleutel meegeleverd)
Verstelbare zaagzool	Ja, kantelbaar tot 45° aan beide zijden
Afzuigaansluiting	Aansluiting voor stofzuiger
Oogbescherming	Transparante opklapbare beschermkap
Onderhoud en reiniging	Vochtige doek, geen agressieve reinigingsmiddelen
Garantie	6 maanden (onderdelen en arbeid)

Veelgestelde vragen - KCS 500 EINHELL

Hoe vervang ik het zaagblad van de Einhell KCS 500?

Voordat u het zaagblad vervangt, koppelt u de zaag los van de stroom. Gebruik de meegeleverde inbussleutel om de twee schroeven op de slede los te draaien. Plaats het nieuwe zaagblad in de geleidingsgleuf tot aan de aanslag, zorg ervoor dat de vertanding in de zaagrichting wijst. Draai de twee schroeven vast. Controleer of het zaagblad goed in de gleuf van de rollager zit.

Hoe stel ik de zaagzool in voor een schuine zaagsnede?

Draai de twee schroeven onder de zaagzool los. Draai de zaagzool naar de gewenste hoek (max. 45° links of rechts). Markeringen bij 15°, 30° en 45° helpen u. Draai de schroeven weer vast. U kunt de zaagzool ook naar achteren schuiven om dicht bij de rand te zagen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril, gehoorbescherming en indien nodig een stofmasker. Gebruik een afzuiginrichting voor stof. Zorg ervoor dat het werkstuk goed is vastgezet. Draag geen loszittende kleding. Koppel het apparaat los voordat u aanpassingen maakt of het zaagblad vervangt.

Welk onderhoud heeft de decoupeerzaag KCS 500 nodig?

Reinig het apparaat regelmatig met een vochtige doek. Gebruik geen agressieve producten. Controleer vóór elk gebruik de staat van het snoer en de stekker. Laat het gereedschap bij defecten controleren door een elektricien. Gebruik alleen scherpe en onbeschadigde zaagbladen.

Kan ik de zaag gebruiken op metaal of kunststof?

Ja, de zaag is geschikt voor het zagen van hout (tot 60 mm), ijzer (tot 3 mm), non-ferrometalen en kunststoffen (tot 10 mm). Gebruik het juiste zaagblad voor het materiaal.

Hoe sluit ik een stofzuiger aan op de zaag?

De zaag is voorzien van een afzuigaansluiting aan de achterkant. U kunt hier elke standaard stofzuiger op aansluiten. Indien een specifieke adapter nodig is, neem dan contact op met de fabrikant van uw stofzuiger.

Wat zijn de geluidsniveaus van dit apparaat?

Het geluidsdrukniveau LPA is 89 dB(A) en het geluidsvermogenniveau LWA is 99,6 dB(A). Het dragen van gehoorbescherming wordt sterk aanbevolen, vooral bij langdurig gebruik.

Heeft de zaag een continu werkingsmodus?

Ja, voor continu gebruik drukt u de AAN/UIT-schakelaar in en vergrendelt u deze met de stopknop. Om te stoppen, drukt u op de schakelaar en laat u deze weer los.

Wat is de garantie van de Einhell KCS 500 zaag?

De garantie is 6 maanden vanaf aankoopdatum. Deze dekt materiaal-, functie- en fabricagefouten. Reserveonderdelen en arbeid zijn gratis gedurende deze periode. Gevolgschade wordt niet gedekt.

Wat te doen als het zaagblad vastloopt?

Koppel het apparaat onmiddellijk los van de stroom. Controleer of het zaagblad niet kromgetrokken of beschadigd is. Zorg ervoor dat het werkstuk goed is vastgezet en dat de voeding gelijkmatig is. Als het probleem aanhoudt, laat het gereedschap dan controleren door een professional.

GEBRUIKSAANWIJZING KCS 500 EINHELL

D Bedienungsanleitung Elektro-Stichsäge
F Instructions de service Scie à guichet électrique
NL Gebruiksaanwijzing Elektro-decoupeerzaagt
DK Brugsanvisning Elektrisk stiksav

Gebruiksaanwijzing lezen!

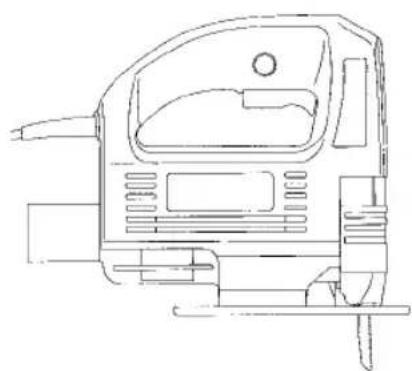

1 Netkabel
2 Vergrendelknop
3 In/uitschakelaar
4 Oogbeschermplaat
5 Zaagblad
6 Leirol
7 verstelbare zaagschoen
8 Inbussleutel
9 Zaagselafzuiging

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer vóór ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidellijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stop-contact getrokken worden.
  ●Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm ^2 hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
  ●Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
• Draag bij het slijpen, borstelen en snijden altijd een beschermbril, veiligheidshandschoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
  ●Laat geen gereedschapssleutels zitten. Vergewis U zich vóór het inschakelen dat de sleutels en afstelgereedschappen verwijderd zijn.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).
• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof afkomstig van stenen toegelaten zijn.

●Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallenverzekering in acht nemen.

-Gebruik enkel originele onderdelen.
- Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
- De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
●Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
- Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
- Draag het elektro-gereedschap niet aan de net-kabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
●Hou Uw werkplaats in orde.
●Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
- Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
-Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
- Gebruik enkel scherpe en intacte zaagbladen. Zaagbladen met barstjes of verbogen zaagbladen onmiddellijk vervangen.
- Het zaagblad na het uitschakelen niet afremmen door zijdelings daartegen te duwen.
- De zaag gelijkmatig naar voren schuiven. Daardoor wordt het gevaar voor ongevallen verminderd en de levensduur van het zaagblad en de decoupeerzaag verlengd.
●Schuif telkens vóór ingebruikstelling van de decoupeerzaag de transparante zichtbescherming naar beneden teneinde een wegspringen van zaagsel en splinters te voorkomen.
●Maak Uw gereedschap slechts met een vochtig doek schoon. Gebruik voor het schoonmaken geen agressieve schoonmaakmiddelen.
- Controleer de perfecte werkwijze van Uw gereedschap. Indien er zich een storing voordoet, laat dan Uw gereedschap door een vakman nazien. Alle onderhouds- en controlewerkzaamheden mogen slechts door een elektro-vakman of door ISC GmbH worden uitgevoerd.

NL

Handleiding voor elektro-decoupeerzaag KCS 500

GEBRUIK

De decoupeerzaag is geschikt voor het zagen van hout, ijzer, non-ferrometalen en kunststoffen bij gebruik van het gepaste zaagblad.

INGEBRUIKNEMING

Momentschakeling (fig. 3)

Inschakelen : in/uitschakelaar drukken

Uitschakelen : in/uitschakelaar loslaten

Continuschakeling

Inschakelen : in/uitschakelaar drukken en in gedrukte toestand met de vergrendelknop vastzetten

Uitschakelen : in/uitschakelaar drukken en loslaten

Zaagblad verwisselen (fig. 2)

Vóór alle werkzaamheden en vóór het verwisselen van het zaagblad de decoupeerzaag uitschakelen en de netstekker uit het stopcontact trekken.

Draai de twee schroeven aan de stoter met behulp van de bijgevoegde inbussleutel los (fig. 2). Schuif het zaagblad in de leigroef tussen de hefstang en de weerhoudbeugel tot aan de aanslag. Draai de twee schroeven met de bijgevoegde inbussleutel vast. De tanding van het zaagblad moet in snijrichting wijzen. Let erop dat het zaagblad in de leigroef van de stoter en de leirol zit.

Verstellen van de zaagschoen (versteksneden en zagen dicht aan de rand, fig. 4)

Voor versteksneden en diagonalsneden kan de zaagschoen, na het losdraaien van de twee schroeven aan de onderkant, weerzijds tot 45° gedraaid worden. De hoeken zijn door markeringsstreepjes, 15°, 30° en 45° aangeduid. Een instelling tussen de gemarkeerde hoekgraden is zomaar mogelijk.

Om van snijhoek te veranderen draait U de twee schroeven (fig. 5) zo ver los dat U de zaagschoen juist nog kan verschuiven. Stel de gewenste hoek dan in en draai de twee schroeven weer vast.

Om tot aan de rand te zagen, kan de zaagschoen naar achteren verschoven worden. Draai hiervoor de twee schroeven aan de onderkant (fig. 4) los en schuif de zaagschoen naar achteren. Draai de twee schroeven weer vast.

Stofafzuiging

De decoupeerzaag is voorzien van een stofzuigeraansluiting. Iedere stofzuiger kan aan de afzuigopening op het achterste eind van de decoupeerzaag aangesloten worden. Indien U hiervoor een speciale adapter nodig hebt, gelieve contact met de fabricant van Uw stofzuiger op te nemen.

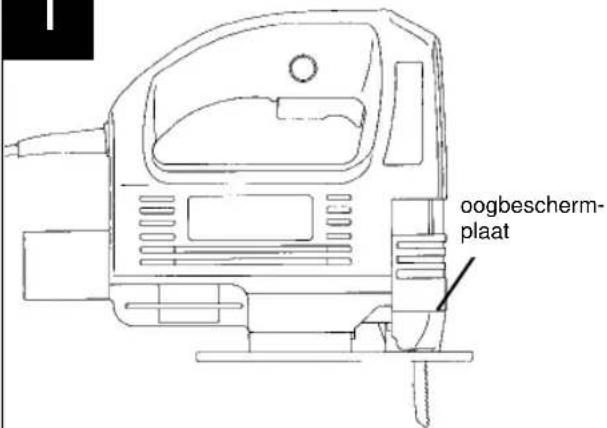

Zichtbescherming (fig. 1)

Schuif de transparante zichtbescherming (fig. 1) vóór werkbegin naar beneden teneinde een wegspringen van zaagsel en splinters te voorkomen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 500 Watt
Aantal slagen : max. 2900/min.
Slaghoogte : 18 mm
Zaagdiepte hout : 60 mm
Zaagdiepte kunststof : 10 mm
Zaagdiepte ijzer : 3 mm
Versteksnede : tot 45° (links en rechts)
Geluidsdrukniveau LPA : 89 dB (A)
Geluidsprestatieniveau LWA : 99,6 dB (A)
Trilling aw	3,5 m/s ^2
Gewicht 2,3 kg

De waarde van de geëmitteerde trillingen werd bepaald volgens ISO 5349.

NL

1

Let op : beschermbril dragen!

2

Zaagblad verwisselen

Losmaken van het zaagblad : Schroeven naar links draaien.

Inschakelen : in/uitschakelaar drukken
Continubedrijf : in/uitschakelaar met vergrendel knop vastzetten
Uitschakelen : in/uitschakelaar drukken en loslaten
Zaagblad tot aan de aanslag in de stoter invoerenen de twee schroeven van de weerhoudbeugel vastdraaien.
Let op : Vergewis U zich dat het zaagblad in de groef van de leirol en de stoter zit.

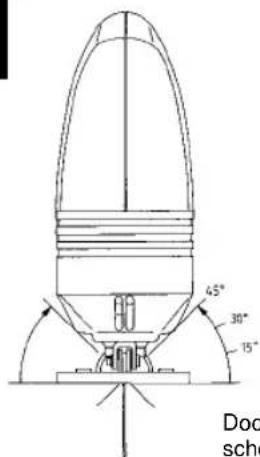

4

Door losdraaien van de twee schroeven kan de zaagschoen naar links en rechts of schuin tot max. 45° versteld worden.

DK

Beskrivelse

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice

GARANTIEURKUNDE

NL Hans Einhell Nederland BV

Postbus 12

NL-5126 ZG Gilze

DK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Technische wijzigingen voorbehouden
