Marque	ProfiCare
Modèle	PC-VL 3064 MS
Type de produit	Ventilateur sur pied
Usage prévu	Pièces jusqu'à 40 m², usage privé
Alimentation	220-240 V, 50 Hz
Consommation	50 W
Classe de protection	I
Poids net	Environ 6,2 kg
Nombre de vitesses	3 (lent, moyen, rapide)
Oscillation	Oui, automatique sur 90° (commutable)
Réglage de hauteur	Oui, par vis à ailettes
Réglage d'inclinaison	Oui, par vis à ailettes
Type de grille	Grille de protection avant et arrière, démontables
Commande	Commutateur rotatif à l'arrière (0, I, II, III)
Matériau des pales	Plastique (hélice)
Nettoyage	Chiffon sec ou légèrement humide, sans détergent abrasif
Sécurité	Grille de protection empêchant l'accès aux pales ; arrêt avant démontage
Accessoires fournis	Pied, base, poids, vis, grilles, hélice, moteur
Assemblage requis	Oui, outil nécessaire : tournevis cruciforme

FOIRE AUX QUESTIONS - PC-VL 3064 MS ProfiCare

Comment assembler le ventilateur ProfiCare PC-VL 3064 MS ?

Suivez les étapes de la notice : insérez le tube du pied dans la base, placez le poids et la rondelle, serrez la vis de décalage. Montez le moteur sur le tube, fixez la grille arrière avec les 4 vis, installez l'hélice et la vis de fixation, puis la grille avant. Utilisez un tournevis cruciforme. Attention aux bords tranchants de l'hélice.

Comment régler la vitesse du ventilateur ?

Utilisez le commutateur rotatif à l'arrière : position 0 pour arrêt, I pour lent, II pour moyen, III pour rapide.

Comment activer l'oscillation ?

Appuyez sur le bouton de contrôle de l'oscillation. L'appareil pivote automatiquement sur 90 degrés. Pour désactiver, éteignez l'appareil et poussez le bouton vers le haut.

Comment régler la hauteur du ventilateur ?

Desserrez la vis à ailettes du tube du pied, ajustez la hauteur souhaitée, puis resserrez la vis.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil. Nettoyez l'extérieur avec un chiffon sec ou légèrement humide (pas de détergents abrasifs). N'immergez jamais l'appareil dans l'eau.

Puis-je utiliser le ventilateur sans la grille de protection ?

Non, la grille doit toujours être fermée pendant le fonctionnement pour éviter tout risque de blessure. Ne jamais introduire d'objets à travers la grille.

Quelle est la puissance et la consommation électrique ?

Alimentation : 220-240 V, 50 Hz. Consommation : 50 W. Classe de protection I.

Quel est le poids du ventilateur ?

Le poids net est d'environ 6,2 kg.

Comment ranger le ventilateur quand je ne l'utilise pas ?

Rangez-le dans un endroit sec et bien aéré, hors de portée des enfants. Utilisez de préférence l'emballage d'origine.

Que faire si le cordon d'alimentation est endommagé ?

Ne réparez pas vous-même. Contactez le fabricant, un service agréé ou une personne qualifiée pour le remplacer, afin d'éviter tout risque.

MODE D'EMPLOI PC-VL 3064 MS ProfiCare

Liste des différents éléments de commande......Page 3

Mode d'emploi....Page 13

Données techniques ......Page 16

Élimination Page 16

Español

Indice

Liste des différents éléments de commande

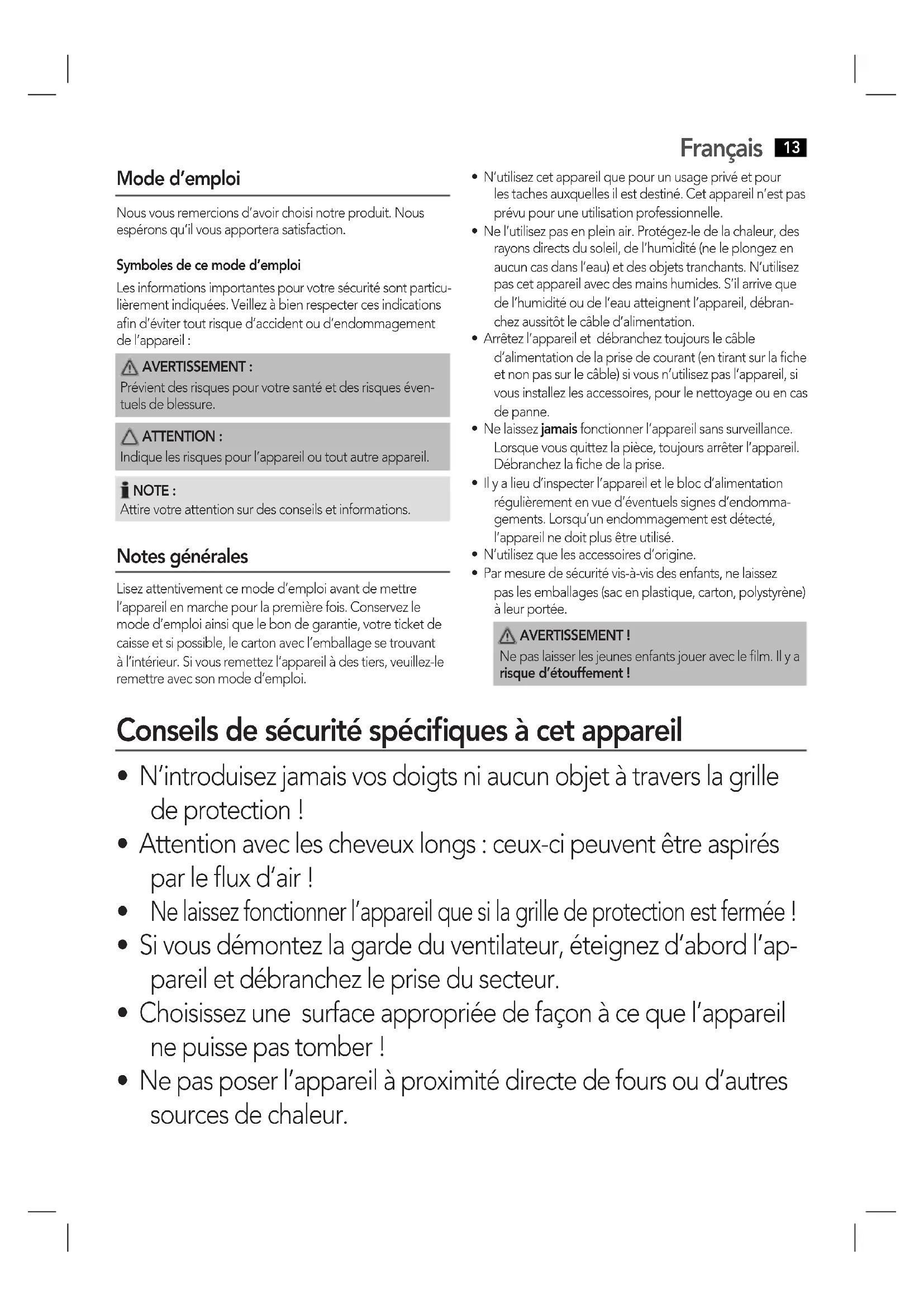

Nous vous remercions d'avoir choisi notre produit. Nous espérons qu'il vous apportera satisfaction.

Symboles de ce mode d'emploi

Les informations importantes pour votre sécurité sont particulièrement indiquées. Veillez à bien respecter ces indications afin d'éviter tout risque d'accident ou d'endommagement de l'appareil :

AVERTISSEMENT :

Prévient des risques pour votre santé et des risques éventuels de blessure.

ATTENTION :

Indique les risques pour l'appareil ou tout autre appareil.

NOTE :

Attire votre attention sur des conseils et informations.

Notes générales

Lisez attentivement ce mode d'emploi avant de mettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant à l'intérieur. Si vous remettez l'appareil à des tiers, veuillez-le remettre avec son mode d'emploi.

Français

• N'utilisez cet appareil que pour un usage privé et pour les taches auxquelles il est destiné. Cet appareil n'est pas prévu pour une utilisation professionnelle.
• Ne l'utilisez pas en plein air. Protégez-le de la chaleur, des rayons directs du soleil, de l'humidité (ne le plongez en aucun cas dans l'eau) et des objets tranchants. N'utilisez pas cet appareil avec des mains humides. S'il arrive que de l'humidité ou de l'eau atteignent l'appareil, débranchez aussitôt le câble d'alimentation.
• Arrêtez l'appareil et débranchez toujours le câble d'alimentation de la prise de courant (en tirant sur la fiche et non pas sur le câble) si vous n'utilisez pas l'appareil, si vous installez les accessoires, pour le nettoyage ou en cas de panne.
• Ne laissez jamais fonctionner l'appareil sans surveillance. Lorsque vous quittez la pièce, toujours arrêter l'appareil. Débranchez la fiche de la prise.
• Il y a lieu d'inspecter l'appareil et le bloc d'alimentation régulièrement en vue d'éventuels signes d'endommagements. Lorsqu'un endommagement est détecté, l'appareil ne doit plus être utilisé.
• N'utilisez que les accessoires d'origine.
• Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) à leur portée.

AVERTISSEMENT!

Ne pas laisser les jeunes enfants jouer avec le film. Il y a risque d'étouffement !

Conseils de sécurité spécifiques à cet appareil

• N'introduisez jamais vos doigts ni aucun objet à travers la grille de protection !
• Attention avec les cheveux longs : ceux-ci peuvent être aspirés par le flux d'air !
• Ne laissez fonctionner l'appareil que si la grille de protection est fermée !
• Si vous démontez la garde du ventilateur, éteignez d'abord l'appareil et débranchez le prise du secteur.
• Choisissez une surface appropriée de façon à ce que l'appareil ne puisse pas tomber !
• Ne pas poser l'appareil à proximité directe de fours ou d'autres sources de chaleur.

14 Français

• Ne réparez pas vous-même l'appareil. Veuillez prendre contact avec du personnel qualifié. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes ayant qualité semblable afin d'éviter un risque.
• Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances si elles bénéficient d'une surveillance ou d'instructions concernant la bonne utilisation de l'appareil et comprennent les risques possibles.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

Étendue de la livraison et description des pièce

1 Grilles de sécurité installées
2 Hélice
3 Crochet
4 Vis de blocage de l'hélice
5 Grille de protection arrière
6 Zone plate de l'arbre du moteur
7 Moteur
8 Commutateur rotatif de vitesse
9 Bouton de contrôle de l'oscillation
10 Support
11 Boulon de fixation
12 Grille de protection avant
13 Vis de fixation de la grille de protection
14 Cordon d'alimentation
15 Support
16 Poids
17 Rondelle
18 Vis de décalage
19 Vis à ailette pour l'ajustement de la hauteur
20 Tube du pied
21 Petite vis à ailettes
22 Boulon de limitation
23 Écrou à ailettes pour le boulon de châssis
24 Boulon de châssis

Non illustré :

4 vis pour la grille de protection arrière

Usage prévu

Cet appareil est un ventilateur destiné aux pièces allant jusqu'à 40 m².

Ne pas utiliser pour un usage autre que celui auquel cet appareil est destiné. Utiliser uniquement en fonction des instructions contenues dans ce manuel. Ne pas utiliser dans un cadre industriel.

Toute utilisation de cet appareil autre que l'utilisation prévue par le fabricant peut causer des dommages aux biens ou des blessures physiques.

Le fabricant n'est aucunement responsable des dégâts liés à un usage non prévu.

Déballage de l'appareil

1. Sortez l'appareil de son emballage.
2. Enlevez tout matériel d'emballage, comme les films plastique, le matériel de remplissage, les supports de câbles et le carton lui-même.
3. Vérifiez les éléments de la fourniture.
4. Pour prévenir les risques, vérifiez que l'appareil n'a pas été endommagé pendant le transport.

NOTE:

L'appareil peut présenter des particules de poussière ou de production résiduelles. Nous vous recommandons de brièvement essuyer l'appareil à l'aide d'un chiffon mouillé.

Instructions d'assemblage

L'appareil doit être entièrement assemblé avant le fonctionnement initial !

⚠ AVERTISSEMENT : Risque de blessure !

Les bords de l'hélice sont coupants. Soyez prudent pendant l'assemblage.

i NOTE :

• Vous aurez besoin d'un tournevis cruciforme de taille moyenne pendant l'assemblage.
• Les vis non incluses comme accessoires sont déjà préinstallées dans les pièces respectives.

• Consultez également "Liste des différents éléments de commande" sur la page 3.

• Insérez le tube de pied dans la base.

• Placez le poids et la rondelle au bas de la base.
• Serrez la vis de décalage en la faisant tourner dans le sens des aiguilles d'une montre.
• Placez le moteur sur le tube de pied comme le montre la Fig. B. L'orifice carré dans le support doit s'aligner avec le perçage inférieur du tube de pied.
• Insérez le boulon de châssis jusqu'à ce que son extrémité carrée butte contre le trou inférieur.
• Utilisez la petite vis à ailettes et le boulon de limitation pour configurer l'angle d'inclinaison du ventilateur.
• Fixez ensuite l'écrou à ailettes à l'extrémité du boulon de châssis, puis serrez.
• Dévissez les 4 vis externes pré-assemblées de l'avant du moteur.
• Maintenez la grille de protection arrière pour que les 4 alésages de la grille de protection soient alignés au dessus des 4 alésages du moteur.

i NOTE :

Assurez-vous que la poignée de transport du la grille de protection est dirigée vers la haut.

1. Installez la grille de protection avec les 4 vis.

2. Installez l'hélice et fixez-la avec la vis de fixation.

ATTENTION:

La vis doit être assise sur la partie plate de l'arbre du moteur !

1. Fixez la grille de protection avant en suspendant le crochet avec l'écrou dans la grille de protection arrière.

i NOTE :

Assurez-vous que les alésages sur les bords de la grille pour les vis de fixation de la grille avant et arrière soient placés l'un au dessus de l'autre.

1. Fermez les dispositifs d'attache sur la grille de protection.
2. Fixez la grille de protection avec la vis de fixation et l'écrou.

Emplacement

Une surface plane et antidérapante est un emplacement idéal.

Avant la première utilisation

Branchement électrique

• Assurez-vous, avant de branchez le câble d'alimentation dans une prise de courant, que la tension électrique que vous allez utiliser convient à celle de l'appareil. Les données techniques de l'appareil se trouvent sur la plaque signalétique.
• Branchez l'appareil dans une prise de courant en bon état de fonctionnement.

Utilisation

Réglage de base

Réglez l'angle d'inclinaison de l'air avant de mettre l'appareil en marche.

1. Dévissez la petite vis à ailettes.
2. Inclinez la grille de protection dans la position voulue.
3. Resserrez la vis à ailettes.

Ajustement de la hauteur

1. Desserrez la vis à ailettes du tube de pied.
2. Ajustez le ventilateur à la hauteur voulue.
3. Resserrez la vis à ailettes.

Fonctionnement

Pour régler la vitesse, utilisez le commutateur rotatif à l'arrière :

• 0 arrêt
- I lent
• II moyen
- III rapide

Pour éteindre l'appareil, sélectionnez la position 0.

Réglage du ventilateur

Vous avez deux options :

Stationnaire

1. Éteignez l'appareil.
2. Poussez le bouton de contrôle vers le haut.
3. Utilisez la poignée de transport pour positionner l'appareil dans la position voulue.

16 Français

Oscillation

1. Éteignez l'appareil.
2. Apuyez sur le bouton de contrôle.

i NOTE :

L'appareil pivote automatiquement dans un rayon de 90 degrés.

1. Pour éteindre la fonction, éteignez l'appareil et poussez le bouton de contrôle vers le haut.

Nettoyage

⚠ AVERTISSEMENT :

• Avant tout nettoyage, toujours débrancher la fiche du secteur.
• Si vous deviez enlever la grille de protection : Éteignez toujours l'appareil et débranchez le câble du secteur.
• En aucun cas plonger l'appareil dans de l'eau pour le nettoyer. Vous risqueriez de provoquer une électrocution ou un incendie.

ATTENTION

• Ne pas utiliser de brosse en fil de fer ou autres objets abrasifs.

• Ne pas utiliser de détergents agressifs ou abrasifs.

• Nettoyez l'appareil de l'extérieur à l'aide d'un chiffon sec, sans adjuvant.

• En cas de salissures tenaces, humidifiez légèrement le torchon avec de l'eau puis essuyez l'appareil avec un torchon sec.

Maintenance et entretien

• Nettoyez l'appareil tel qu'il est décrit.
• Nous recommandons que l'appareil soit conservé dans son emballage d'originesi vous n'avez pas l'intention de l'utiliser pendant de longues durées.
• Rangez toujours l'appareil hors de portée des enfants, dans un endroit sec et bien aéré.

Données techniques

Modèle : PC-VL 3064 MS

Alimentation : 220-240 V, 50 Hz

Consommation : 50 W

Classe de protection :....I

Poids net:....env. 6,2 kg

Nous nous réservons le droit d'apporter des modifications techniques ainsi que des modifications de conception dans le cadre du développement continu de nos produits.

Cet appareil a été contrôlé d'après toutes les directives européennes actuelles applicables, comme par exemple concernant la compatibilité électromagnétique et la basse tension. Cet appareil a été fabriqué en respect des réglementations techniques de sécurité les plus récentes.

Élimination

Signification du symbole "Elimination"

Protégez votre environnement, ne jetez pas vos appareils électriques avec les ordures ménagères.

Utilisez, pour l'élimination de vos appareils électriques, les bornes de collecte prévues à cet effet où vous pouvez vous débarrasser des appareils que vous n'utilisez plus.

Vous contribuez ainsi à éviter les impacts potentiels dans l'environnement et sur la santé de chacun, causés par une mauvaise élimination de ces déchets.

Vous contribuez aussi au recyclage sous toutes ses formes des appareils électriques et électroniques usagés.

Vous trouverez toutes les informations sur les bornes d'élimination des appareils auprès de votre commune ou de l'administration de votre communauté.
