PC-VL 3064 MS - Ventilatore ProfiCare - Manuale utente e istruzioni gratuiti

Marca	ProfiCare
Modello	PC-VL 3064 MS
Tipo di prodotto	Ventilatore a pedana
Uso previsto	Ambienti fino a 40 m², uso privato
Alimentazione	220-240 V, 50 Hz
Consumo	50 W
Classe di protezione	I
Peso netto	Circa 6,2 kg
Numero di velocità	3 (lenta, media, veloce)
Oscillazione	Sì, automatica su 90° (commutabile)
Regolazione dell'altezza	Sì, con vite ad alette
Regolazione dell'inclinazione	Sì, con vite ad alette
Tipo di griglia	Griglia di protezione anteriore e posteriore, smontabili
Comando	Interruttore rotativo sul retro (0, I, II, III)
Materiale delle pale	Plastica (elica)
Pulizia	Panno asciutto o leggermente umido, senza detersivo abrasivo
Sicurezza	Griglia di protezione che impedisce l'accesso alle pale; arresto prima dello smontaggio
Accessori forniti	Piedistallo, base, peso, viti, griglie, elica, motore
Montaggio richiesto	Sì, utensile necessario: cacciavite a croce

Domande frequenti - PC-VL 3064 MS ProfiCare

Come assemblare il ventilatore ProfiCare PC-VL 3064 MS?

Seguire i passi del manuale: inserire il tubo del piedistallo nella base, posizionare il peso e la rondella, serrare la vite di fissaggio. Montare il motore sul tubo, fissare la griglia posteriore con le 4 viti, installare l'elica e la vite di fissaggio, quindi la griglia anteriore. Utilizzare un cacciavite a croce. Attenzione ai bordi taglienti dell'elica.

Come regolare la velocità del ventilatore?

Utilizzare l'interruttore rotativo sul retro: posizione 0 per fermo, I per lento, II per medio, III per veloce.

Come attivare l'oscillazione?

Premere il pulsante di controllo dell'oscillazione. L'apparecchio ruota automaticamente di 90 gradi. Per disattivare, spegnere l'apparecchio e spingere il pulsante verso l'alto.

Come regolare l'altezza del ventilatore?

Allentare la vite ad alette del tubo del piedistallo, regolare l'altezza desiderata, quindi riavvitare.

Come pulire il ventilatore?

Spegnere sempre l'apparecchio. Pulire l'esterno con un panno asciutto o leggermente umido (senza detersivi abrasivi). Non immergere mai l'apparecchio in acqua.

Posso usare il ventilatore senza la griglia di protezione?

No, la griglia deve essere sempre chiusa durante il funzionamento per evitare rischi di lesioni. Non inserire mai oggetti attraverso la griglia.

Qual è la potenza e il consumo elettrico?

Alimentazione: 220-240 V, 50 Hz. Consumo: 50 W. Classe di protezione I.

Qual è il peso del ventilatore?

Il peso netto è di circa 6,2 kg.

Come riporre il ventilatore quando non lo uso?

Riporlo in un luogo asciutto e ben areato, fuori dalla portata dei bambini. Preferibilmente utilizzare l'imballaggio originale.

Cosa fare se il cavo di alimentazione è danneggiato?

Non riparare da soli. Contattare il produttore, un servizio autorizzato o una persona qualificata per la sostituzione, per evitare rischi.

MANUALE UTENTE PC-VL 3064 MS ProfiCare

Elementi di comando....Pagina 3

Istruzioni per l'uso....Pagina 21

Dati tecnici....Pagina 24

Smaltimento....Pagina 24

English

Contents

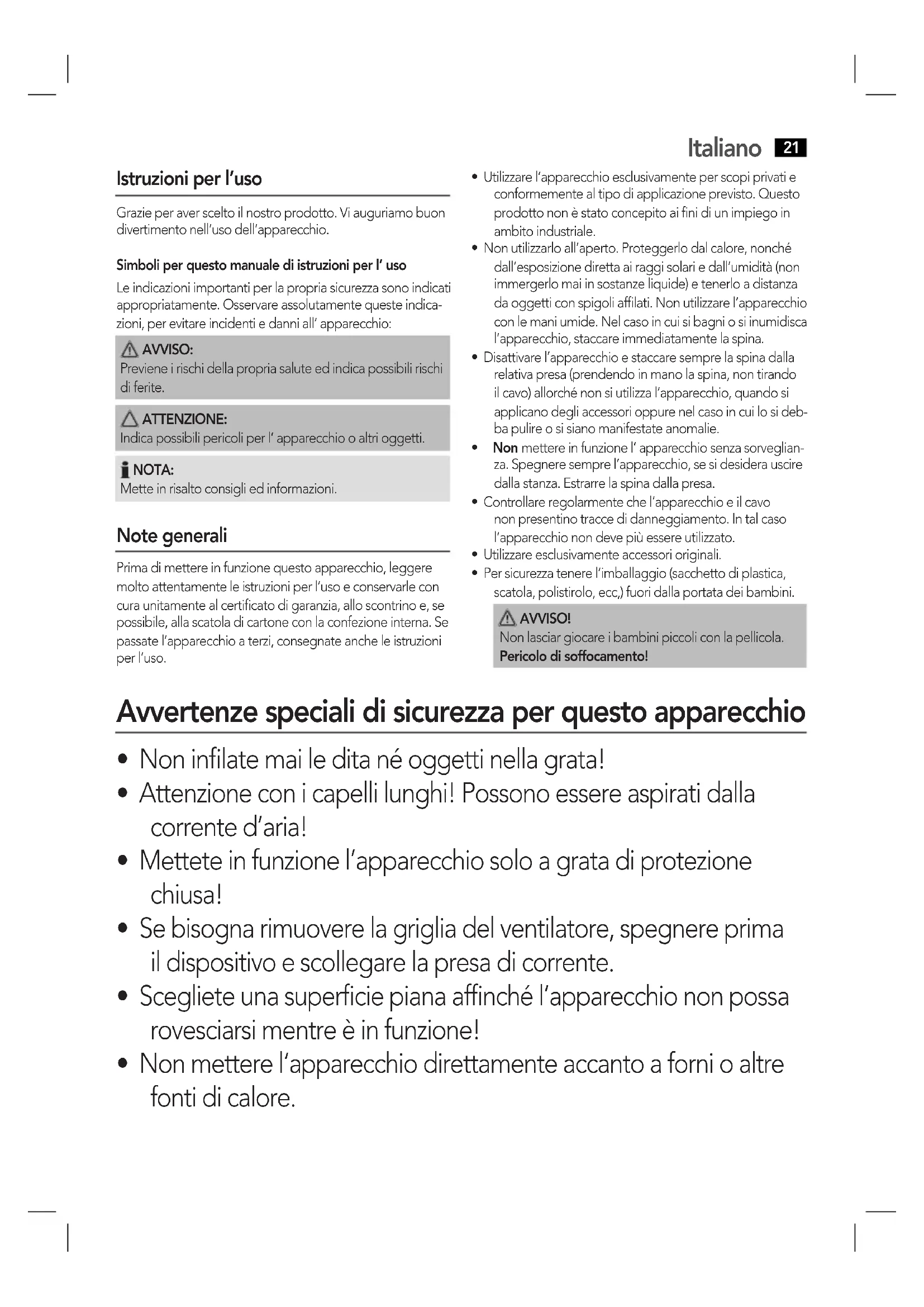

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo buon divertimento nell'uso dell'apparecchio.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Note generali

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

Italiano

21

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.
• Non mettere in funzione l'apparecchio senza sorveglianza. Spegnere sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc,) fuori dalla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola.

Pericolo di soffocamento!

Avvertenze speciali di sicurezza per questo apparecchio

• Non infilate mai le dita né oggetti nella grata!
- Attenzione con i capelli lunghi! Possono essere aspirati dalla corrente d'aria!
- Mettete in funzione l'apparecchio solo a grata di protezione chiusa!
- Se bisogna rimuovere la griglia del ventilatore, spegnere prima il dispositivo e scollegare la presa di corrente.
- Scegliete una superficie piana affinché l'apparecchio non possa rovesciarsi mentre è in funzione!
- Non mettere l'apparecchio direttamente accanto a forni o altre fonti di calore.

22 Italiano

• Non riparare l'apparecchio da soli; contattare invece il personale autorizzato. Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dall'agente addetto all'assistenza oppure da personale qualificato per evitare situazioni pericolose.
• Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, se sono controllate o istruite all'uso dell'apparecchio in modo sicuro per capire il pericoli.
  • I bambini non devono giocare con l'apparecchio.
• Pulizia e manutenzione da parte dell'utente non devono essere eseguite dai bambini senza supervisione.

Fornitura e descrizione delle parti

1 Griglie di sicurezza installate
2 Elica
3 Gancio
4 Vite di bloccaggio per l'elica
5 Griglia di protezione posteriore
6 Area appiattita sull'albero motore
7 Motore
8 Interruttore girevole per velocità
9 Manopola di controllo per oscillazione
10 Supporto
11 Dado di fissaggio
12 Griglia di protezione frontale
13 Vite di fissaggio per griglia di protezione
14 Cavo di alimentazione
15 Base
16 Peso
17 Rondella
18 Vite di offset
19 Vite a galletto zigrinata per regolazione dell'altezza
20 Tubo a colonna
21 Vite zigrinata piccola
22 Bullone di fermo
23 Dado zigrinato per bullone di carrello
24 Bullone di carrello

Senza immagine:

4 viti per la griglia di protezione posteriore

Uso previsto

Questo dispositivo è un ventilatore previsto per ambienti fino a 40 m².

Non usare il dispositivo per altri scopi diversi da quello previsto. Usare solo in base alle istruzioni di questo manuale. Non usare per scopi commerciali.

L'uso di questo dispositivo per scopi diversi da quelli indicate può causare danni o lesioni.

Il produttore non si assume alcuna responsabilità per danni derivanti da uso non conforme alla destinazione d'uso.

Disimballare l'apparecchio

1. Togliere l'apparecchio dal suo imballo.
2. Rimuovere tutto il materiale di imballaggio come pellico- le, materiale di riempimento, fermacavo e scatola.
3. Controllare il contenuto.
4. Controllare il dispositivo in caso di danni dovuti al trasporto per evitare pericoli.

i NOTA:

Sull'apparecchio possono esserci ancora tracce di polvere o residui di produzione. Noi consigliamo di spolverare la custodia con un panno umido.

Istruzioni di assemblaggio

Il dispositivo deve essere completamente assemblato prima dell'utilizzo!

AVVISO: Rischio di lesione!

I bordi dell'elica sono taglienti. Fare attenzione durante l'assemblaggio.

NOTA:

• Sarà necessario un giravite Phillips di dimensione media per l'assemblaggio.
• Le viti non incluse come accessorio sono già preinstallate sulle parti rispettive.

• Osservare anche la "Elementi di comando" a pagina 3.

• Inserire il tubo a colonna nella base.

• Mettere il peso e la rondella alla base.
• Stringere la vite di offset girandola in senso orario.
• Mettere il motore sul tubo a colonna in base alla Fig. B. L'apertura quadrata nella staffa deve essere allineata con il foro inferiore del tubo a colonna.
• Inserire il bullone di carrello sull'arresto finale quadrato nel foro inferiore.
• Usare la piccola vite a galletto zigrinata e il bullone di arresto per regolare l'inclinazione del ventilatore.
• Poi montare il bullone zigrinato all'estremità del bullone di carrello e stringere bene.
• Svitare le 4 viti esterne pre-assemblate dal lato frontale del motore.
• Tenere la griglia di protezione posteriore in modo che i 4 fori sulla griglia protettiva siano esattamente sopra i 4 fori del motore.

NOTA:

Garantire che l'impugnatura di trasporto sulla griglia di protezione sia rivolta verso l'alto.

1. Montare la griglia di protezione con le 4 viti.

2. Montare l'elica e fissarla con la vite di blocco.

ATTENZIONE:

La vite deve essere sul lato piatto dell'albero del motore!

1. Montare la griglia di protezione appendendo il gancio con il dado nella griglia di protezione posteriore.

NOTA:

Verificare che i fori del bordo della griglia per la vite di fissaggio nella griglia di protezione frontale e posteriore siano posizionati uno sull'altro.

1. Chiudere i fissaggi sulla circonferenza della griglia di protezione.

2. Proteggere la griglia di protezione con la vite di fissaggio e il dado.

Sito

Sito idoneo è una superficie piana e non scivolosa.

Messa in funzione

Allacciamento alla rete elettrica

• Prima di infilare la spina nella presa, esaminare se la tensione di rete che si intende utilizzare corrisponde a quella dell'apparecchio. I relativi dati sono riportati sull'etichetta di identificazione.
• Collegare l'apparecchio ad una presa con contatto di terra regolarmente installata.

Uso

Impostazioni di base

Prima di mettere in funzione l'apparecchio regolare l'angolo di inclinazione della ventola.

1. Svitare la piccola vite zigrinata.
2. Inclinare la griglia di protezione nella posizione desiderata.
3. Stringere nuovamente la vite zigrinata

Regolazione dell'altezza

1. Svitare la vite con galletto zigrinata del tubo a colonna.
2. Regolare il ventilatore all'altezza desiderata.
3. Stringere nuovamente la vite zigrinata.

Funzionamento

Per selezionare la velocità, usare l'interruttore rotativo sul retro:

• 0 off
• I piano
• II medio
• III veloce

Per spegnere il dispositivo, selezionare la posizione 0.

Impostazione del ventilatore

Si hanno due opzioni:

Fermo

1. Spegnere il dispositivo.
2. Tirare la manopola di controllo verso l'alto.
3. Usare l'impugnatura di trasporto per mettere il dispositivo nella posizione disiderata.

Oscillando

1. Spegnere il dispositivo.
2. Premere la manopola di controllo.

NOTA:

Il dispositivo ruota automaticamente nell'intervallo di 90 gradi.

1. Per disattivare la funzione, spegnere il dispositivo e tirare la manopola di controllo verso l'alto.

24 Italiano

Pulizia

AVVISO:

• Prima della pulizia staccare sempre la spina.
• Qualora si tolga la griglia di protezione: spegnere sempre l'apparecchio e staccare la spina.
• In nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
- Per la pulizia non usare detersivi forti o abrasivi.
- Pulire l'apparecchio dall'esterno con un panno morbido e asciutto, senza aggiunta di detergenti.
- Nel caso di sporco resistente inumidire il panno in acqua ed infine asciugare.

Manutenzione e stoccaggio

• Pulire il dispositivo come descritto.
• Si consiglia di mantenere il dispositivo nella confezione originale se non lo si usa per lunghi periodi.
• Conservare sempre il dispositivo fuori dalla portata dei bambini, in un luogo ben ventilato e asciutto.

Dati tecnici

Modello:....PC-VL 3064 MS

Alimentazione rete: 220-240 V, 50 Hz

Consumo di energia:....50 W

Classe di protezione:....

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Salvaguardare l'ambiente, gli elettrodomestici non vanno eliminati come rifiuti domestici.

Per l' eliminazione degli elettrodomestici, fare uso dei posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso.

Si contribuisce così ad evitare un effetto potenziale sull' ambiente e sulla salute, dovuto magari ad una eliminazione sbagliata.

Questo significa un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati.

Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni dei comuni.
