Бренд	ProfiCare
Модель	PC-VL 3064 MS
Тип продукта	Напольный вентилятор
Назначение	Помещения до 40 м², частное использование
Электропитание	220-240 В, 50 Гц
Потребляемая мощность	50 Вт
Класс защиты	I
Вес нетто	Около 6,2 кг
Количество скоростей	3 (медленная, средняя, быстрая)
Осцилляция	Да, автоматическая на 90° (отключаемая)
Регулировка высоты	Да, винтом с крыльчаткой
Регулировка наклона	Да, винтом с крыльчаткой
Тип решетки	Передняя и задняя защитные решетки, съемные
Управление	Поворотный переключатель сзади (0, I, II, III)
Материал лопастей	Пластик (винт)
Очистка	Сухой или слегка влажной тканью, без абразивных моющих средств
Безопасность	Защитная решетка, предотвращающая доступ к лопастям; остановка перед разборкой
Входящие аксессуары	Ножка, основание, груз, винты, решетки, винт, двигатель
Требуется сборка	Да, необходим инструмент: крестовая отвертка

Часто задаваемые вопросы - PC-VL 3064 MS ProfiCare

Как собрать вентилятор ProfiCare PC-VL 3064 MS ?

Следуйте инструкциям: вставьте трубку ножки в основание, поместите груз и шайбу, затяните винт. Установите двигатель на трубку, закрепите заднюю решетку четырьмя винтами, установите винт и фиксирующий винт, затем переднюю решетку. Используйте крестовую отвертку. Будьте осторожны с острыми краями винта.

Как регулировать скорость вентилятора ?

Используйте поворотный переключатель сзади: положение 0 для остановки, I для медленной, II для средней, III для быстрой.

Как включить осцилляцию ?

Нажмите кнопку управления осцилляцией. Устройство автоматически поворачивается на 90 градусов. Чтобы отключить, выключите прибор и нажмите кнопку вверх.

Как отрегулировать высоту вентилятора ?

Ослабьте винт с крыльчаткой на трубке ножки, установите нужную высоту, затем затяните винт.

Как чистить вентилятор ?

Всегда отключайте прибор. Протирайте внешние поверхности сухой или слегка влажной тканью (без абразивных моющих средств). Никогда не погружайте прибор в воду.

Можно ли использовать вентилятор без защитной решетки ?

Нет, решетка должна быть всегда закрыта во время работы, чтобы избежать травм. Никогда не вставляйте предметы через решетку.

Какая мощность и потребление электроэнергии ?

Электропитание: 220-240 В, 50 Гц. Потребляемая мощность: 50 Вт. Класс защиты I.

Какой вес вентилятора ?

Вес нетто около 6,2 кг.

Как хранить вентилятор, когда он не используется ?

Храните в сухом, хорошо проветриваемом месте, в недоступном для детей месте. Желательно использовать оригинальную упаковку.

Что делать, если поврежден шнур питания ?

Не ремонтируйте самостоятельно. Обратитесь к производителю, в авторизованный сервисный центр или к квалифицированному специалисту для замены, чтобы избежать риска.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PC-VL 3064 MS ProfiCare

Обзор деталей прибора....стр. 3

Руководство по эксплуатации......стр. 38

Технические данные ...... стр. 41

Утилизация......стр. 41

المحتويات

Обзор деталей прибора

مكان عناصر التحكم

4 Deutsch

Bedienungsanleitung

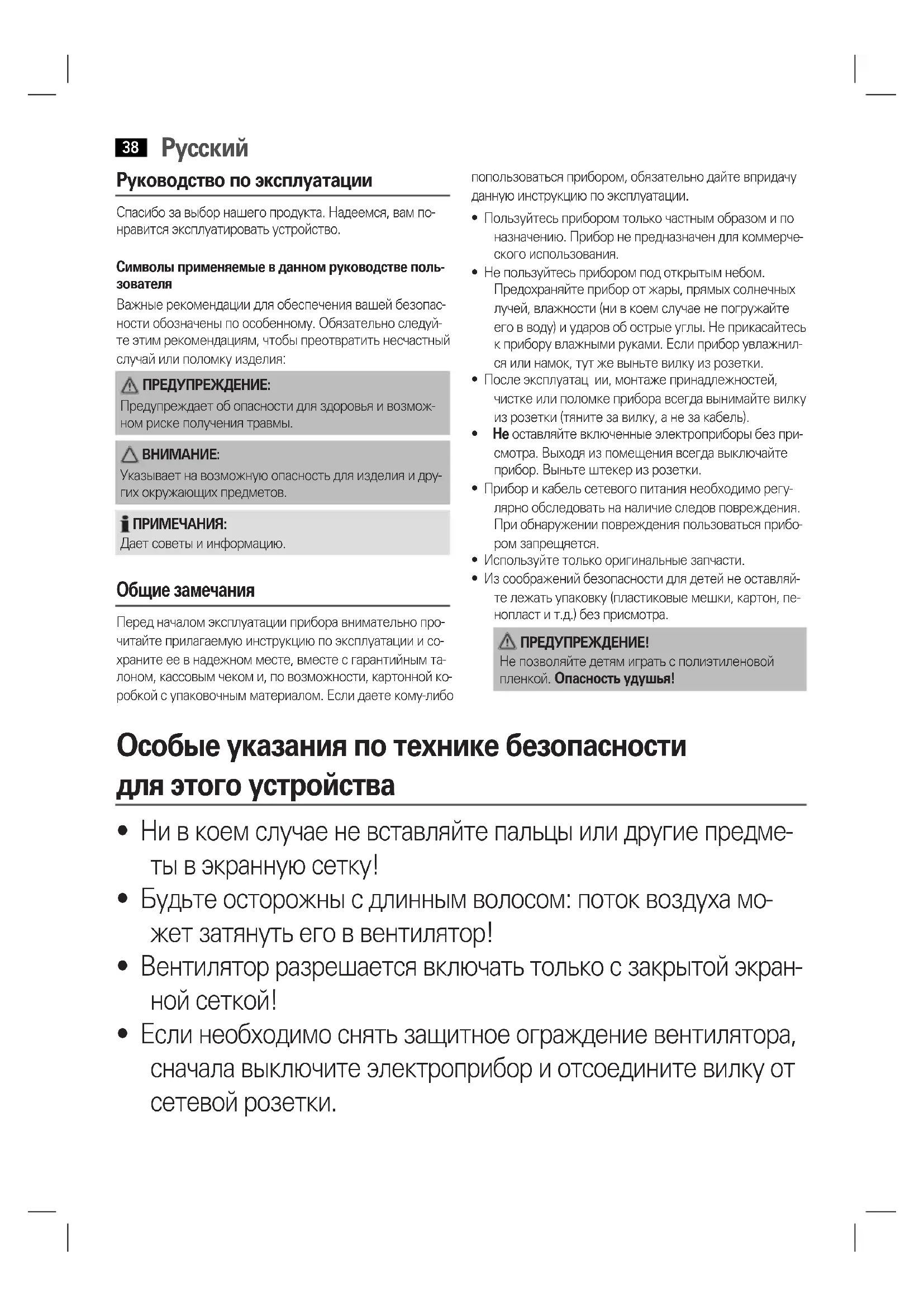

Руководство по эксплуатации

Спасибо за выбор нашего продукта. Надеемся, вам понравится эксплуатировать устройство.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенно. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчастный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске получения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

ТРИМЕЧАНИЯ:

Дает советы и информацию.

Общие замечания

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо попользоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.

• Пользуйтесь прибором только частным образом и по назначению. Прибор не предназначен для коммерческого использования.
• Не пользуйтесь прибором под открытым небом. Предохраняйте прибор от жары, прямых солнечных лучей, влажности (ни в коем случае не погружайте его в воду) и ударов об острые углы. Не прикасайтесь к прибору влажными руками. Если прибор увлажнился или намок, тут же выньте вилку из розетки.
• После эксплуатац ии, монтаже принадлежностей, чистке или поломке прибора всегда вынимайте вилку из розетки (тяните за вилку, а не за кабель).
• Не оставляйте включенные электроприборы без присмотра. Выходя из помещения всегда выключайте прибор. Выньте штекер из розетки.
• Прибор и кабель сетевого питания необходимо регулярно обследовать на наличие следов повреждения. При обнаружении повреждения пользоваться прибором запрещается.
• Используйте только оригинальные запчасти.
• Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

ПРЕДУПРЕЖДЕНИЕ!

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

Особые указания по технике безопасности для этого устройства

• Ни в коем случае не вставляйте пальцы или другие предметы в экранную сетку!
• Будьте осторожны с длинным волосом: поток воздуха может затянуть его в вентилятор!
• Вентилятор разрешается включать только с закрытой экранной сеткой!

• Если необходимо снять защитное ограждение вентилятора, сначала выключите электроприбор и отсоедините вилку от сетевой розетки.

• Выберите подходящее место для вентилятора, такое, чтобы исключить его опрокидывание во время работы!

• Не ставьте прибор непосредственно перед печью или другими источниками тепла.
• Не отремонтировать устройство самостоятельно. Обратитесь к авторизованному профессионалу. При повреждении сетевого шнура, во избежание опасности поражения электрическим током, шнур следует заменить у изготовителя, сервисного представителя или других квалифицированных лиц.
• Данное изделие может использоваться детьми не младше 8 лет и лицами с ограниченными физическими, сенсорными и умственными способностями, а также лицами без соответствующего опыта и знаний, если за ними ведется контроль и осуществляется их инструктаж относительно безопасного использования изделия и понимания связанных с ним опас ностей.
  • Дети не должны играть с прибором.
• Чистка и пользовательское обслуживание не должны выполняться детьми без присмотра взрослых.

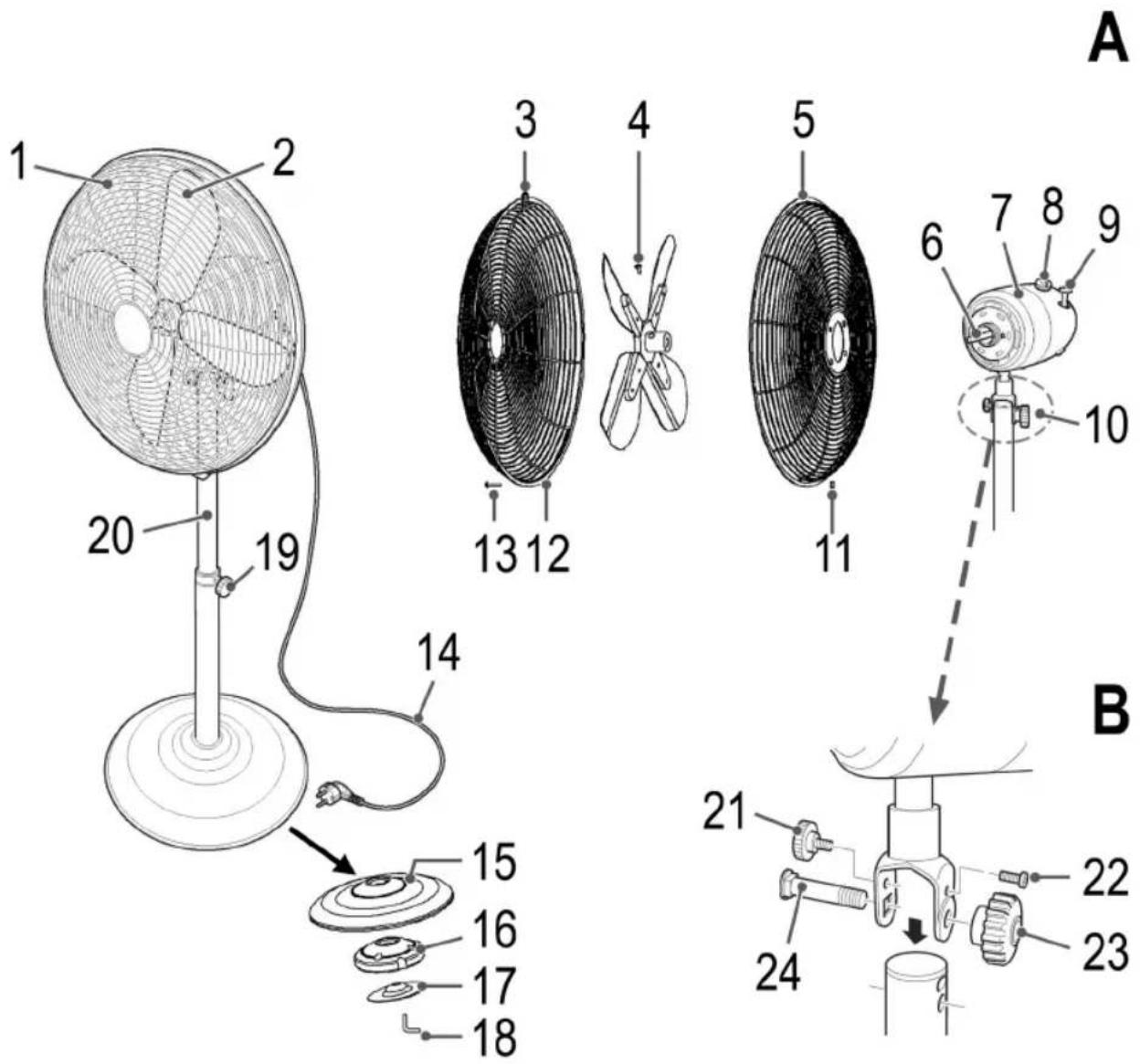

Объем поставки и описание деталей

1 Установленные решетки безопасности
2 Крыльчатка
3 Крючок
4 Стопорный винт крыльчатки
5 Задняя защитная решетка
6 Приплюснутая часть вала электродвигателя
7 Электродвигатель
8 Поворотный переключатель скоростей
9 Регулятор управления раскачиванием
10 Держатель
11 Крепежная гайка
12 Передняя защитная решетка
13 Крепежный винт защитной решетки
14 Силовой провод
15 Подставка
16 Грузило
17 Уплотнитель

18 Рычажок смещения
19 Винт с накатанной головкой для регулировки по высоте
20 Стойка
21 Небольшой винт с рифленой головкой
22 Ограничительный болт
23 Гайка с накатанной головкой для болта основания
24 Болт основания

Отсутствуют на рисунке:

4 винта задней защитной решетки

Предназначение

Этот прибор представляет собой вентилятор для использования в помещениях площадью до 40 м².

Запрещается использовать не по назначению. Эксплуатировать только согласно инструкциям. Не использовать в коммерческих целях.

40 Русский

Использование не по прямому назначению может привести к травмам и повреждению имущества.

Изготовитель не несет ответственности за ущерб, связанный с неправильным использованием.

Распаковка прибора

1. Выньте прибор из упаковки.
2. Удалите весь без исключения упаковочный материал, например, плёнку, заполняющий материал, держатель кабеля и картонную упаковку.
3. Проверьте комплектность поставки.
4. Чтобы предотвратить риски, проверьте прибор на наличие повреждений во время его транспортирования.

i ПРИМЕЧАНИЯ:

Прибор может быть покрыт пылью или остатками производства. Мы рекомендуем Вам слегка протереть корпус влажной тряпкой.

Инструкции по сборке

Перед началом работы прибор необходимо полностью собрать!

ПРЕДУПРЕЖДЕНИЕ: Опасность получения травмы!

У крыльчатки острые края. Во время сборки будьте аккуратны.

i ПРИМЕЧАНИЯ:

• Для сборки вам понадобится крестообразная отвертка среднего размера.
• Винты не являющиеся дополнительными деталями, уже установлены в местах их размещения.

• Также соблюдайте указания раздела „Обзор деталей прибора“ на странице 3.

• Вставьте стойку вентилятора в основание.

• Установите грузило и уплотнитель снизу базы.
• Затяните рычажок смещения, повернув его по часовой стрелке.
• Установите мотор в стойку, как показано на рис. В. Квадратное отверстие в скобе должно совпадать с высверленным отверстием в стойке.
• Вставьте болт основания до квадратного основания в нижнее отверстие.
• Используйте маленький винт с накатанной головкой и ограничительный болт для установки наклона вентилятора.
• Затем приставьте гайку с накатанной головкой к концу болта основания и затяните.
• Открутите 4 предварительно закрученных наружных винта с передней части электродвигателя.
• Удерживайте заднюю защитную решетку так, чтобы 4 отверстия на ней совпали с отверстиями на электродвигателе.

i ПРИМЕЧАНИЯ:

Убедитесь, что ручка для переноски на защитной решетке направлена вверх.

1. Закрепите заднюю защитную решетку 4-мя винтами.
2. Прикрепите крыльчатку и затяните стопорный винт.

ВНИМАНИЕ:

Винт должен установиться на приплюснутой части вала электродвигателя!

1. Прикрепите переднюю защитную решетку, подвесив крючок с помощью гайки, прикрученной к задней защитной решетке.

i ПРИМЕЧАНИЯ:

Убедитесь, что отверстия под крепежные винты по краю передней и задней решетки расположены друг над другом.

1. Закройте крепежные элементы по окружности защитной решеткой.
2. Закрепите защитную решетку крепежными винтами и гайками.

Местоположение прибора

В качестве местоположения прибора годится нескользкая ровная поверхность.

Подготовка прибора к работе

Подключение к электросети

• Перед тем как вставить вилку в розетку, убедитесь в том, что напряжение сети соответствует напряжению работы прибора. Информацию к этому находится на типовой табличке прибора.
• Включите прибор в заземленную розетку, установленную в соответствии с предписаниями.

Пользование прибором

Подготовительная регулировка

Перед тем как включить прибор, отрегулируйте угол наклона вентилятора.

1. Открутите небольшой винт с рифленой головкой.
2. Наклоните защитную решетку в требуемое положение.
3. Затяните повторно винт с рифленой головкой.

Регулировка по высоте

1. Слегка ослабьте винт с накатанной головкой на стойке.
2. Отрегулируйте вентилятор на нужную высоту.
3. Затяните повторно винт с рифленой головкой.

Режимы работы

Для выбора скорости воспользуйтесь поворотным переключателем на задней части прибора:

• 0 ВЫКЛ
• I медленно
• II средне
• III быстро

Для отключения прибора выбирайте положение 0.

Настройка вентилятора

У вас есть два варианта:

Неподвижное положение

1. Отключите прибор.
2. Потяните вверх регулятор управления.
3. Для установки прибора в требуемое положение используйте рукоятку для переноса.

Положение раскачивания

1. Отключите прибор.
2. Нажмите регулятор управления.

i ПРИМЕЧАНИЯ:

Прибор вращается автоматически в диапазоне 90 градусов.

1. Для отключения данной функции отключите прибор и потяните вверх регулятор управления.

Чистка

ПРЕДУПРЕЖДЕНИЕ:

• Перед чисткой всегда вынимайте штепсельную вилку.
- Если Вам нужно убрать защитную сетку: Всегда выключайте прибор и вынимайте сетевой штекерный разъём.
- Ни в коем случае не окунайте для чистки прибор в воду. Это может быть причиной электрического удара или пожара.

ВНИМАНИЕ

• Не используйте провочные щётки или другие цара- пающие предметы.

• Не используйте сильные или царапающие чистя- щие средства.

• Протирайте прибор снаружи сухой тряпкой без добавления чистящих средств.

• Сильные загрязнения удалите слегка влажным полотенцем и после этого обязательно протрите его насухо.

Обслуживание и хранение

• Чистите прибор согласно описанию.
- Если вы не намерены использовать прибор в течение длительного времени, мы рекомендуем хранить его в оригинальной упаковке.
- Всегда храните прибор в недоступном для детей месте, сухом и хорошо вентилируемом.

Технические данные

Модель: PC-VL 3064 MS

Электропитание: 220-240 В, 50 Гц

Потребляемая мощность: 50 ватт

Класс защиты:

Вес нетто:......прибл. 6,2 кг

Сохранено право на технические и конструкционные изменения в рамках продолжающейся разработки продукта.

Это изделиение прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.

Утилизация

Значение символа «корзина»

Защита окружающей среды: не допускается утилизация электроприборов вместе с бытовыми отходами.

Утилизация устаревшей техники и неисправных электроприборов производится в городских приёмных пунктах.

Не допускайте неправильной утилизации отходов. Это наносит вред окружающей среде и оказывает негативное воздействие на здоровье людей.

Оказывайте содействие программе утилизации и другим формам переработки электронной и электрической техники.

Информацию о пунктах утилизации бытовой техники можно получить в местных органах власти.
