PC-VL 3064 MS - Ventilador ProfiCare - Manual de uso y guía de instrucciones gratis

Marca	ProfiCare
Modelo	PC-VL 3064 MS
Tipo de producto	Ventilador de pie
Uso previsto	Habitaciones hasta 40 m², uso privado
Alimentación	220-240 V, 50 Hz
Consumo	50 W
Clase de protección	I
Peso neto	Aproximadamente 6,2 kg
Número de velocidades	3 (lenta, media, rápida)
Oscilación	Sí, automática en 90° (conmutable)
Ajuste de altura	Sí, mediante tornillo de mariposa
Ajuste de inclinación	Sí, mediante tornillo de mariposa
Tipo de rejilla	Rejilla de protección delantera y trasera, desmontables
Control	Conmutador rotatorio en la parte trasera (0, I, II, III)
Material de las aspas	Plástico (hélice)
Limpieza	Paño seco o ligeramente húmedo, sin detergente abrasivo
Seguridad	Rejilla de protección que impide el acceso a las aspas; parada antes del desmontaje
Accesorios incluidos	Pie, base, peso, tornillos, rejillas, hélice, motor
Montaje requerido	Sí, herramienta necesaria: destornillador de estrella

Preguntas frecuentes - PC-VL 3064 MS ProfiCare

¿Cómo montar el ventilador ProfiCare PC-VL 3064 MS?

Siga los pasos del manual: inserte el tubo del pie en la base, coloque el peso y la arandela, apriete el tornillo de desplazamiento. Monte el motor en el tubo, fije la rejilla trasera con los 4 tornillos, instale la hélice y el tornillo de fijación, luego la rejilla delantera. Utilice un destornillador de estrella. Tenga cuidado con los bordes afilados de la hélice.

¿Cómo ajustar la velocidad del ventilador?

Use el conmutador rotatorio en la parte trasera: posición 0 para apagar, I para lenta, II para media, III para rápida.

¿Cómo activar la oscilación?

Presione el botón de control de oscilación. El aparato gira automáticamente 90 grados. Para desactivar, apague el aparato y empuje el botón hacia arriba.

¿Cómo ajustar la altura del ventilador?

Afloje el tornillo de mariposa del tubo del pie, ajuste la altura deseada y luego vuelva a apretar el tornillo.

¿Cómo limpiar el ventilador?

Desconecte siempre el aparato. Limpie el exterior con un paño seco o ligeramente húmedo (sin detergentes abrasivos). No sumerja nunca el aparato en agua.

¿Puedo usar el ventilador sin la rejilla de protección?

No, la rejilla debe estar siempre cerrada durante el funcionamiento para evitar cualquier riesgo de lesión. No introduzca objetos a través de la rejilla.

¿Cuál es la potencia y el consumo eléctrico?

Alimentación: 220-240 V, 50 Hz. Consumo: 50 W. Clase de protección I.

¿Cuál es el peso del ventilador?

El peso neto es de aproximadamente 6,2 kg.

¿Cómo guardar el ventilador cuando no lo uso?

Guárdelo en un lugar seco y bien ventilado, fuera del alcance de los niños. Use preferiblemente el embalaje original.

¿Qué hacer si el cable de alimentación está dañado?

No lo repare usted mismo. Contacte al fabricante, un servicio autorizado o una persona calificada para reemplazarlo, a fin de evitar cualquier riesgo.

MANUAL DE USUARIO PC-VL 3064 MS ProfiCare

Indicación de los elementos de manejo....Página 3

Manual de instrucciones......Página 17

Eliminación ......Página 20

Italiano

Indice

Indicación de los elementos de manejo

Elementi di comando

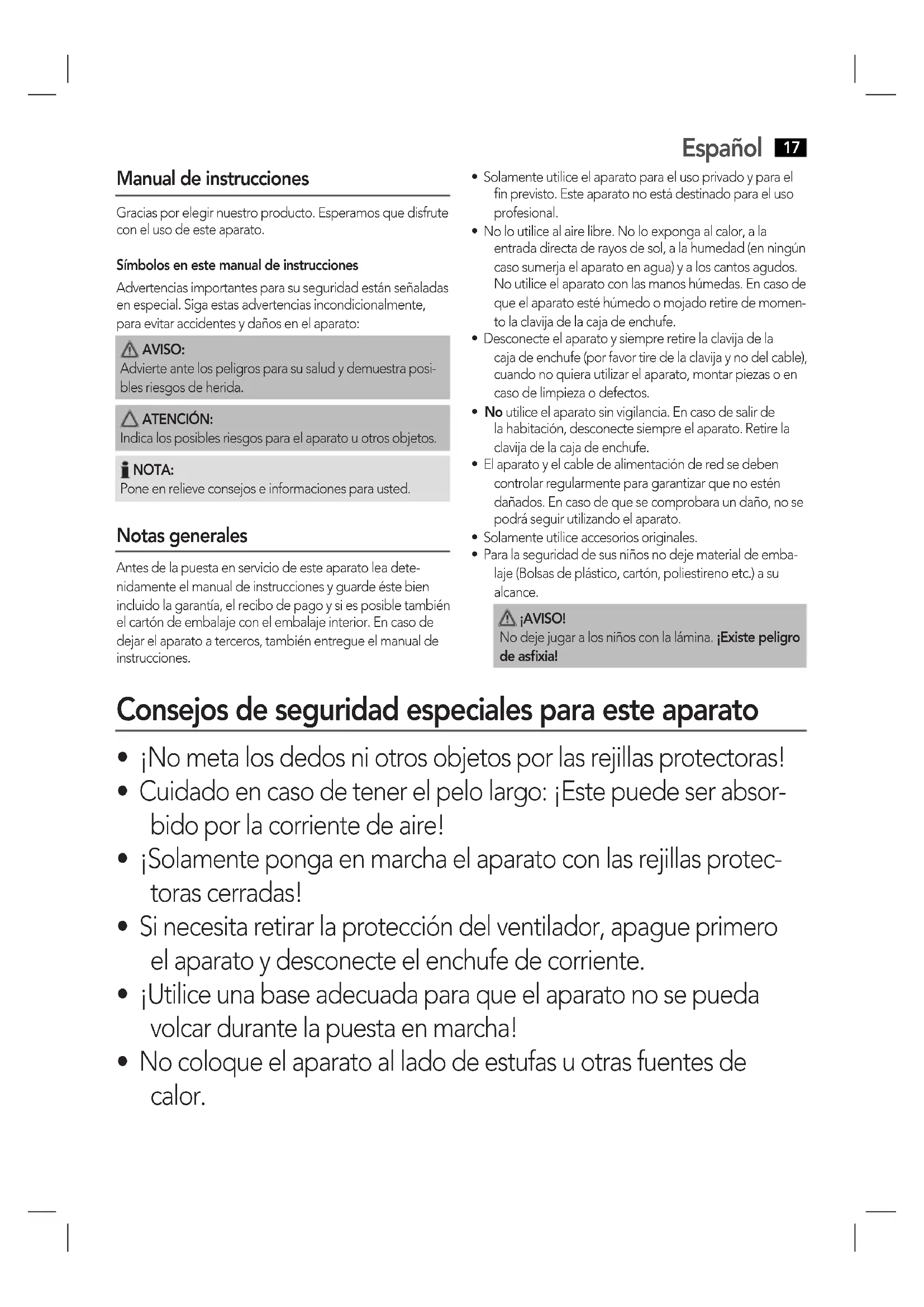

Manual de instrucciones

Gracias por elegir nuestro producto. Esperamos que disfrute con el uso de este aparato.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Notas generales

Antes de la puesta en servicio de este aparato lea detenidamente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

Español

• Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.
• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.
• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.
• No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.
• El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados. En caso de que se comprobara un daño, no se podrá seguir utilizando el aparato.
• Solamente utilice accesorios originales.
• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

¡AVISO!

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

Consejos de seguridad especiales para este aparato

• ¡No meta los dedos ni otros objetos por las rejillas protectoras!
• Cuidado en caso de tener el pelo largo: ¡Este puede ser absorbido por la corriente de aire!
• ¡Solamente ponga en marcha el aparato con las rejillas protectoras cerradas!
• Si necesita retirar la protección del ventilador, apague primero el aparato y desconecte el enchufe de corriente.
• ¡Utilice una base adecuada para que el aparato no se pueda volcar durante la puesta en marcha!
• No coloque el aparato al lado de estufas u otras fuentes de calor.

18 Español

• No repare usted mismo el aparato. Contacte con personal autorizado. Si el cable de alimentación está dañado, corresponde al fabricante, a su representante o persona de cualificación similar su reemplazo para evitar peligros.
• Este aparato puede ser usado por niños de más de 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que implica.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin supervisión.

Contenido del embalaje y descripción de piezas

1 Rejillas de seguridad instaladas
2 Propulsor
3 Gancho
4 Tornillo de bloqueo para el propulsor
5 Rejilla protectora posterior
6 Zona aplanada en el eje del motor
7 Motor
8 Interruptor giratorio de velocidad
9 Mando de control para la oscilación
10 Dispositivo fijador
11 Rosca de fijación
12 Rejilla protectora anterior
13 Tornillo de fijación para la rejilla protectora
14 Cable de alimentación
15 Soporte
16 Peso
17 Arandela
18 Tornillo de desvío
19 Tornillo estriado para ajuste de altura
20 Tubo del pedestal
21 Tornillo estriado pequeño
22 Perno de limitación
23 Rosca estriada para el perno del carro
24 Perno del carro

Sin ilustración:

4 tornillos para la rejilla protectora posterior

Finalidad de uso

Este aparato es un ventilador pensado para habitaciones hasta 40 m².

No lo use para otra finalidad. Úselo exclusivamente según las instrucciones de este manual. No lo use para fines comerciales.

Usar el dispositivo para un fin distinto al pretendido puede provocar daños materiales o personales.

El fabricante no será responsable de daños causados por uso no previsto.

Desempaquetar el aparato

1. Saque el aparato de su embalaje.
2. Retire todo tipo de material de embalaje, como láminas de material plástico, relleno, portacables y embalaje de cartón.
3. Controle el volumen de suministro.
4. Compruebe si el aparato presenta daños de transporte para evitar riesgos.

i NOTA:

En el aparato se pueden encontrar todavía restos de polvo o de producción. Recomendamos limpiar un poco la carcasa con un paño húmedo.

Instrucciones de montaje

El dispositivo debe montarse por completo antes del primer uso.

AVISO: Riesgo de heridas.

Los bordes del propulsor están afilados. Tenga cuidado durante el montaje.

NOTA:

• Necesitará un destornillador Phillips de tamaño mediano para el montaje.
• Los tornillos no incluidos como accesorios ya vienen preinstalados en las piezas correspondientes.

• Observe el "Indicación de los elementos de manejo" en la página 3.

• Introduzca el tubo del pedestal en la base.

• Coloque el peso y la arandela en la parte inferior de la base.
• Apriete el tornillo de desvío girándolo a la derecha.
• Coloque el motor sobre el tubo del pedestal según la Fig. B. La apertura cuadrada del soporte debe alinearse con el agujero inferior del tubo del pedestal.
• Introduzca el perno del carro hasta el límite cuadrado del agujero inferior.
• Use el tornillo estriado y el perno de limitación para establecer el ángulo de inclinación del ventilador.
• Fije la rosca estriada al extremo del perno del carro y apriétela.
• Desenrosque los 4 tornillos externos montados de la parte delantera del motor.
• Aguante la rejilla protectora posterior de forma que los 4 agujeros de la rejilla estén precisamente sobre los 4 agujeros del motor.

NOTA:

Asegúrese de que el asa de transporte de la rejilla protectora esté orientada hacia arriba.

1. Monte la rejilla protectora posterior con los 4 tornillos.

2. Coloque el propulsor y fijelo con el tornillo de bloqueo.

ATENCIÓN:

El tornillo debe asentarse en el lado aplanado del eje del motor.

1. Coloque la rejilla protectora delantera colgando el gancho con la rosca en la rejilla protectora trasera.

NOTA:

Asegúrese de que los agujeros del borde de la rejilla para el tornillo de fijación en las rejillas protectoras delantera y trasera estén frente a frente.

1. Cierre los fijadores en la circunferencia de la rejilla protectora.

2. Asegure la rejilla protectora con el tornillo de fijación y la rosca

Ubicación

Como ubicación se apropiía una superficie antídeslizante y plana.

Puesta en marcha

Conexión eléctrica

• Antes de introducir la clavija en la caja de enchufe, asegúrese que la tensión de la red sea equivalente a la de su aparato. Las indicaciones para esto las encontrará en la placa de identificación.
• Conecte el aparato a una caja de enchufe de contacto de protección e instalada por la norma.

Uso

Ajustaciones fundamentales

Antes de poner en marcha el aparato, ajuste el ángulo de inclinación de la soplante.

1. Desenrosque el pequeño tornillo estriado.
2. Incline la rejilla protectora hasta la posición deseada.
3. Vuelva a fijar el tornillo estriado.

Ajuste de altura

1. Afloje el tornillo estriado del tubo del pedestal.
2. Ajuste el ventilador a la altura deseada.
3. Vuelva a fijar el tornillo estriado.

Funcionamiento

Para seleccionar la velocidad, use el interruptor giratorio trasero:

• 0 apagado
- I baja
• II media
• III alta

Para apagar el dispositivo, seleccione la posición 0.

Configuración del ventilador

Dispone de dos opciones:

Estacionario

1. Apague el dispositivo.
2. Tire del mando de control hacia arriba.
3. Use el asa de transporte para colocar el dispositivo en la posición deseada.

Oscilante

1. Apague el dispositivo.
2. Presione el mando de control.

NOTA:

El dispositivo gira automáticamente en un alcance de aproximadamente 90 grados.

20 Español

1. Para desactivar la función, apague el dispositivo y tire del mando de control hacia arriba.

Limpieza

AVISO:

• Antes de la limpieza retite siempre la clavija de red.
• En caso de que retire la rejilla protectora: Siempre desconecte el aparato y retire la clavija de red.
• Para la limpieza, en ningún caso sumergir el aparato en agua. Podría causar un electrochoque o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.
• No utilice detergentes agresivos o abrasivos.
• Limpie el exterior del aparato con un paño seco, sin aditivos.
• En caso de que el aparato esté gravemente ensuciado, humedezca el paño con un poco de agua y después seque el aparato.

Mantenimiento y guardado

• Limpie el aparato del modo indicado.
• Recomendamos mantener el aparato en su embalaje original si no va a usarlo durante periodos prolongados de tiempo.
• Guarde siempre el aparato fuera del alcance de los niños en un lugar seco y bien ventilado.

Datos técnicos

Modelo: PC-VL 3064 MS
Suministro de tensión:....220-240 V, 50 Hz
Consumo de energía: 50 W
Clase de protección:......I
Peso neto:....aprox. 6,2 kg
El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto está reservado.
Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p.ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una erronéa eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.
