Merk	ProfiCare
Model	PC-VL 3064 MS
Producttype	Vloerventilator
Beoogd gebruik	Kamers tot 40 m², privégebruik
Voeding	220-240 V, 50 Hz
Verbruik	50 W
Beschermingsklasse	I
Netto gewicht	Ongeveer 6,2 kg
Aantal snelheden	3 (langzaam, gemiddeld, snel)
Oscillatie	Ja, automatisch over 90° (schakelbaar)
Hoogteverstelling	Ja, met vleugelschroef
Kantelverstelling	Ja, met vleugelschroef
Type rooster	Voor- en achterbeschermrooster, demonteerbaar
Bediening	Draaischakelaar aan de achterzijde (0, I, II, III)
Materiaal van de bladen	Kunststof (propeller)
Reiniging	Droge of licht vochtige doek, zonder schurend reinigingsmiddel
Veiligheid	Beschermrooster voorkomt toegang tot bladen; stop vóór demontage
Meegeleverde accessoires	Voet, basis, gewicht, schroeven, roosters, propeller, motor
Montage vereist	Ja, benodigd gereedschap: kruiskopschroevendraaier

Veelgestelde vragen - PC-VL 3064 MS ProfiCare

Hoe monteer ik de ProfiCare PC-VL 3064 MS ventilator?

Volg de stappen in de handleiding: steek de buis van de voet in de basis, plaats het gewicht en de ring, draai de stelschroef aan. Monteer de motor op de buis, bevestig het achterrooster met de 4 schroeven, installeer de propeller en de bevestigingsschroef, vervolgens het voorrooster. Gebruik een kruiskopschroevendraaier. Let op scherpe randen van de propeller.

Hoe stel ik de snelheid van de ventilator in?

Gebruik de draaischakelaar aan de achterzijde: stand 0 voor uit, I voor langzaam, II voor gemiddeld, III voor snel.

Hoe activeer ik de oscillatie?

Druk op de oscillatieknop. Het apparaat draait automatisch over 90 graden. Om uit te schakelen, zet u het apparaat uit en duwt u de knop omhoog.

Hoe stel ik de hoogte van de ventilator in?

Draai de vleugelschroef van de voetbuis los, stel de gewenste hoogte in, draai vervolgens de schroef weer vast.

Hoe reinig ik de ventilator?

Haal altijd de stekker uit het stopcontact. Reinig de buitenkant met een droge of licht vochtige doek (geen schurende reinigingsmiddelen). Dompel het apparaat nooit onder in water.

Kan ik de ventilator zonder beschermrooster gebruiken?

Nee, het rooster moet tijdens het gebruik altijd gesloten zijn om letsel te voorkomen. Steek nooit voorwerpen door het rooster.

Wat zijn het vermogen en het stroomverbruik?

Voeding: 220-240 V, 50 Hz. Verbruik: 50 W. Beschermingsklasse I.

Wat is het gewicht van de ventilator?

Het nettogewicht is ongeveer 6,2 kg.

Hoe bewaar ik de ventilator als ik hem niet gebruik?

Bewaar hem op een droge, goed geventileerde plaats, buiten bereik van kinderen. Gebruik bij voorkeur de originele verpakking.

Wat moet ik doen als het netsnoer beschadigd is?

Repareer het niet zelf. Neem contact op met de fabrikant, een erkende service of een gekwalificeerd persoon om het te vervangen, om risico's te voorkomen.

GEBRUIKSAANWIJZING PC-VL 3064 MS ProfiCare

Overzicht van de bedieningselementen....Pagina 3

Gebruiksaanwijzing......Pagina 9

Technische gegevens....Pagina 12

Verwijdering ......Pagina 12

Français

Sommaire

Overzicht van de bedieningselementen

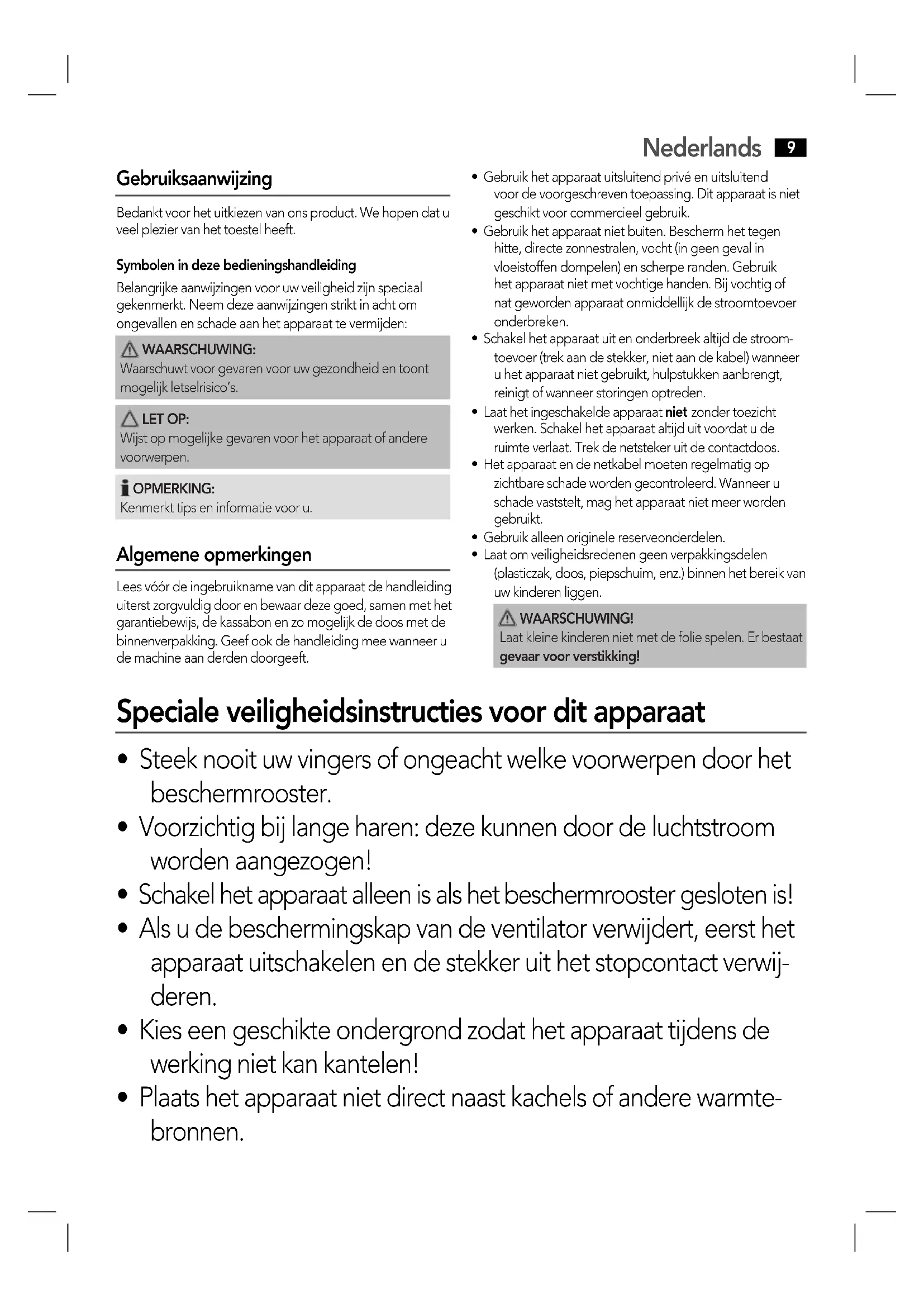

Bedankt voor het uitkiezen van ons product. We hopen dat u veel plezier van het toestel heeft.

Symbolen in deze bedieningshandleiding

Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden:

WAARSCHUWING:

Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letselrisico's.

LET OP:

Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen.

OPMERKING:

Kenmerkt tips en informatie voor u.

Algemene opmerkingen

Lees vóór de ingebruikname van dit apparaat de handleiding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft.

Nederlands

9

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik.
• Gebruik het apparaat niet buiten. Bescherm het tegen hitte, directe zonnestralen, vocht (in geen geval in vloeistoffen dompelen) en scherpe randen. Gebruik het apparaat niet met vochtige handen. Bij vochtig of nat geworden apparaat onmiddellijk de stroomtoevoer onderbreken.
• Schakel het apparaat uit en onderbreek altijd de stroomtoevoer (trek aan de stekker, niet aan de kabel) wanneer u het apparaat niet gebruikt, hulpstukken aanbrengt, reinigt of wanneer storingen optreden.
• Laat het ingeschakelde apparaat niet zonder toezicht werken. Schakel het apparaat altijd uit voordat u de ruimte verlaat. Trek de netsteker uit de contactdoos.
• Het apparaat en de netkabel moeten regelmatig op zichtbare schade worden gecontroleerd. Wanneer u schade vaststelt, mag het apparaat niet meer worden gebruikt.
• Gebruik alleen originele reserveonderdelen.
• Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen.

WAARSCHUWING!

Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking!

Speciale veiligheidsinstructies voor dit apparaat

• Steek nooit uw vingers of ongeacht welke voorwerpen door het beschermrooster.
• Voorzichtig bij lange haren: deze kunnen door de luchtstroom worden aangezogen!
• Schakel het apparaat alleen is als het beschermrooster gesloten is!
• Als u de beschermingskap van de ventilator verwijdert, eerst het apparaat uitschakelen en de stekker uit het stopcontact verwijderen.
• Kies een geschikte ondergrond zodat het apparaat tijdens de werking niet kan kantelen!
• Plaats het apparaat niet direct naast kachels of andere warmte-bronnen.

10 Nederlands

• Repareer het apparaat niet zelf. Neem contact op met een bevoegde reparateur. Als de stroomkabel is beschadigd, moet deze door de fabrikant, zijn dealer of vergelijkbare, erkende personen vervangen worden om gevaar te vermijden.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, sensorische of geestelijke vermogens of gebrek aan ervaring en kennis, indien deze onder toezicht staan van een volwassene of zijn geinstrueerd over het veilig gebruiken van het apparaat en begrijpen welke gevaren dit met zich mee brengt.
• Kinderen dienen niet met het apparaat te spelen.
• De schoonmaak en het onderhoud door de gebruiker dienen niet door kinderen te worden uitgevoerd zonder toezicht.

Omvang van levering en onderdelenbeschrijving

1 Geïnstalleerd veiligheidsrooster
2 Propeller
3 Haak
4 Borgschroef voor propeller
5 Beschermingsrooster achterzijde
6 Platte kant van motoras
7 Motor
8 Draaischakelaar voor snelheid
9 Regelknop voor oscillatie
10 Houder
11 Borgmoer
12 Beschermingsrooster voorzijde
13 Bevestigingsschroef voor beschermingsrooster
14 Netsnoer
15 Stand
16 Gewicht
17 Ring
18 Afstandsschroef
19 Gekartelde duimschroef voor instelling van hoogte
20 Standbuis
21 Kleine kartelschroef
22 Begrenzingsbout
23 Kartelmoer voor draagbout
24 Draagbout

Zonder illustratie:

4 schroeven voor het achterste beschermingsrooster

Beoogd gebruik

Dit apparaat is een ventilator bedoeld voor kamers tot 40 m ^2 .

Niet voor andere doeleinden gebruiken. Alleen volgens de aanwijzingen in deze handleiding gebruiken. Niet voor commerciële doeleinden gebruiken.

Gebruik van het apparaat voor andere dan het bedoelde doeleinde kan leiden tot materiële schade of letsel.

De fabrikant is niet aansprakelijk voor schade veroorzaakt door onbeoogd gebruik.

Uitpakken van het apparaat

1. Neem het apparaat uit de verpakking.
2. Verwijder het verpakkingsmateriaal zoals folies, vulmateriaal, kabelhouders en kartonverpakking.
3. Controleer de leveringsomvang.
4. Controleer het toestel op eventuele transportschade om gevaar te voorkomen.

i OPMERKING:

Er kunnen nog productieresten aan het apparaat zitten. Wij adviseren, de behuizing even met een vochtige doek af te vegen.

Nederlands

Montage-instructies

Het apparaat moet volledig worden gemonteerd voordat het in gebruik wordt genomen!

WAARSCHUWING: Gevaar voor letsel!

De randen van de propeller zijn scherp. Wees voorzichtig bij de montage.

OPMERKING:

• U hebt een kruiskopschroevendraaier van middelmatige grootte nodig voor de montage.
• Schroeven die niet apart zijn meegeleverd als accessoire zijn reeds vooraf geïnstalleerd op de betreffende onderdelen.

• Raadpleeg ook "Overzicht van de bedieningselementen" op pagina 3.

• Plaats de standbuis in de voet.

• Plaats het gewicht en de ring aan de onderzijde van de voet.
• Zet de afstandsschroef vast door deze naar rechts te draaien.
• Plaats de motor op de standbuis volgens Fig. B. De vierkante opening in de houder moet uitgelijnd zijn met het onderste boorgat in de standbuis.
• Steek de draagbout tot aan de vierkante aanslag in het onderste gat.
• Gebruik de kleine gekartelde duimschroef en de begrenzingsbout om de hellingshoek van de ventilator in te stellen.
• Vervolgens de gekartelde moer aan het einde van de draagbout bevestigen en vastdraaien.
• De 4 voorgemonteerde buitenste schroeven op de voorkant van de motor losdraaien.
• Het achterste beschermingrooster vasthouden zodat de 4 boorgaten op het beschermingsrooster precies boven de 4 boorgaten op de motor liggen

OPMERKING:

Zorg ervoor dat de handgreep op het beschermings-rooster naar boven wijst.

1. Monteer het beschermingsrooster aan de achterzijde met de 4 schroeven.

2. Bevestig de propeller en zet hem vast met de borgschroef.

LET OP:

De schroef moet naar de platte kant van de motoras zijn gericht!

1. Bevestig het voorste beschermingsrooster door de haak met de moer aan het achterste beschermingsrooster te hangen.

OPMERKING:

Zorg ervoor dat beide gaten op de roosterrand- bevestigingsschroef in de voorste en achterste beschermingsrooster boven elkaar liggen.

1. Sluit de bevestigingen op de buitenrand van beschermingsrooster.

2. Bevestig het beschermingsrooster met de bevestigingsschroef en de moer

Standplaats

Kies een vlak en slipvast oppervlak als standplaats voor het apparaat.

Ingebruikname

Elektrische aansluiting

• Controleer, voordat u de steker in de contactdoos steekt, of de netspanning die u gebruikt, overeenkomt met die van het apparaat. Daartoe verwijzen wij naar het typeplaatje.
• Sluit het apparaat aan op een correct geïnstalleerde geaarde contactdoos.

Gebruik

Basisinstellingen

Stel, voordat u het apparaat in gebruik neemt, de hellingshoek van de ventilator in.

1. De kleine gekartelde schroef losdraaien.
2. Kantel het beschermingsrooster in de gewenste stand.
3. De kleine gekartelde schroef weer vastdraaien.

Hoogte instellen

1. De gekartelde duimschroef op de standbuis losdraaien.
2. De ventilator op de gewenste hoogte instellen.
3. De kleine gekartelde schroef weer vastdraaien.

Gebruik

Gebruik de draaischakelaar op de achterkant om de snelheid in te stellen:

• 0 uit
• I langzaam
• II middel
- III snel

Zet de schakelaar op de stand 0 om het apparaat uit te schakelen.

Ventilator instellen

Er zijn twee standen beschikaar:

12 Nederlands

Stilstaand

1. Het apparaat uitschakelen.
2. Trek de bedieningsknop naar boven.
3. Gebruik de handgreep om het toestel in de gewenste positie te zetten.

Oscillatie

1. Het apparaat uitschakelen.
2. De bedieningsknop indrukken.

i OPMERKING:

Het apparaat zwenkt automatisch in een bereik van ongeveer 90 graden.

1. Om de functie uit te schakelen, het apparaat uitzetten en de knop naar boven trekken.

Reiniging

⚠ WAARSCHUWING:

• Trek vóór de reiniging van het apparaat altijd de steker uit de contactdoos.
• Wanneer u de veiligheidsbehuizing wilt verwijderen, schakelt u het apparaat uit en trekt u de netsteker uit de contactdoos.
• Dompel het apparaat voor de reiniging niet onder water. Dit zou tot een elektrische schok of brand kunnen leiden.

LET OP:

- Gebruik géén draadborstel of andere schurende voorwerpen.

- Gebruik geen scherpe of schurende reinigingsmiddelen.

• Reinig het apparaat aan de buitenzijde met een droge doek zonder reinigingsmiddelen.
• Bij hardnekkig vuil maakt u een doek enigszins vochtig met water en veegt het apparaat na de reiniging goed droog.

Onderhoud en opslag

• Reinig het apparaat volgens de aanwijzingen.
• Wij raden u aan het apparaat in de originele verpakking te bewaren als u het apparaat langer tijd niet gebruikt.
• Bewaar het apparaat op een goed geventileerde en droge plaats, en buiten het bereik van kinderen.

Technische gegevens

Model:	PC-VL 3064 MS
Spanningstoevoer:	220-240 V, 50 Hz
Opgenomen vermogen:	50 W
Beschermingsklasse:	1
Nettogewicht:	ong. 6,2 kg

Het recht om technische en ontwerpaanpassingen te maken in de loop van voortdurende productontwikkeling blijft voorbehouden.

Dit apparaat is gekeurd conform de op dit moment van toepassing zijnde CE-richtlijnen zoals bijvoorbeeld elektromagnetische compatibiliteit en laagspanningsvoorschriften en is geconstrueerd volgens de nieuwste veiligheidstechnische voorschriften.

Verwijdering

Betekenis van het symbool "vuilnisemmer"

Bescherm ons milieu, elektrische apparaten horen niet in het huisafval.

Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt.

Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben.

Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektronische en elektrische apparaten.

Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeenteadministratie.
