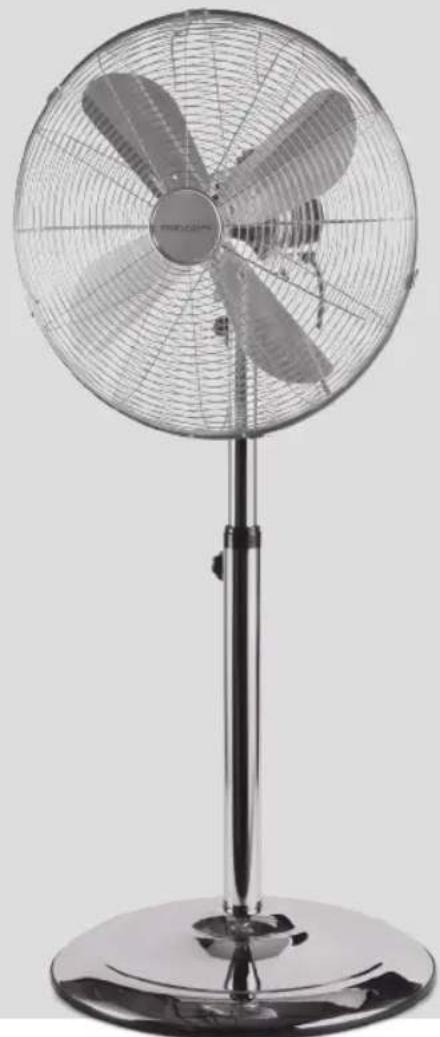

PC-VL 3064 MS - Wentylator ProfiCare - Bezpłatna instrukcja obsługi

Marka	ProfiCare
Model	PC-VL 3064 MS
Typ produktu	Wentylator stojący
Przeznaczenie	Pomieszczenia do 40 m², użytek prywatny
Zasilanie	220-240 V, 50 Hz
Pobór mocy	50 W
Klasa ochronności	I
Waga netto	Około 6,2 kg
Liczba prędkości	3 (wolna, średnia, szybka)
Oscylacja	Tak, automatyczna w zakresie 90° (z możliwością wyłączenia)
Regulacja wysokości	Tak, za pomocą śruby motylkowej
Regulacja nachylenia	Tak, za pomocą śruby motylkowej
Typ kratki	Przednia i tylna kratka ochronna, demontowalne
Sterowanie	Przełącznik obrotowy z tyłu (0, I, II, III)
Materiał łopatek	Plastik (wirnik)
Czyszczenie	Sucha lub lekko wilgotna ściereczka, bez środków ściernych
Bezpieczeństwo	Kratka ochronna uniemożliwiająca dostęp do łopatek; zatrzymanie przed demontażem
Akcesoria w zestawie	Podstawa, podstawa, obciążnik, śruby, kratki, wirnik, silnik
Wymagany montaż	Tak, wymagane narzędzie: wkrętak krzyżakowy

Często zadawane pytania - PC-VL 3064 MS ProfiCare

Jak złożyć wentylator ProfiCare PC-VL 3064 MS?

Postępuj zgodnie z instrukcją: włóż rurę podstawy w podstawę, umieść obciążnik i podkładkę, dokręć śrubę regulacyjną. Zamontuj silnik na rurze, przymocuj tylną kratkę za pomocą 4 śrub, zainstaluj wirnik i śrubę mocującą, a następnie przednią kratkę. Użyj wkrętaka krzyżakowego. Uważaj na ostre krawędzie wirnika.

Jak ustawić prędkość wentylatora?

Użyj przełącznika obrotowego z tyłu: pozycja 0 - wyłączenie, I - wolna, II - średnia, III - szybka.

Jak włączyć oscylację?

Naciśnij przycisk kontroli oscylacji. Urządzenie automatycznie obraca się o 90 stopni. Aby wyłączyć, wyłącz urządzenie i przesuń przycisk do góry.

Jak wyregulować wysokość wentylatora?

Poluzuj śrubę motylkową na rurze podstawy, ustaw żądaną wysokość, a następnie dokręć śrubę.

Jak wyczyścić wentylator?

Zawsze odłączaj urządzenie. Wyczyść zewnętrzną część suchą lub lekko wilgotną ściereczką (bez środków ściernych). Nigdy nie zanurzaj urządzenia w wodzie.

Czy mogę używać wentylatora bez kratki ochronnej?

Nie, kratka musi być zawsze zamknięta podczas pracy, aby zapobiec ryzyku obrażeń. Nie wkładaj żadnych przedmiotów przez kratkę.

Jaka jest moc i pobór mocy?

Zasilanie: 220-240 V, 50 Hz. Pobór mocy: 50 W. Klasa ochronności I.

Jaka jest waga wentylatora?

Waga netto wynosi około 6,2 kg.

Jak przechowywać wentylator, gdy go nie używam?

Przechowuj w suchym i dobrze wentylowanym miejscu, poza zasięgiem dzieci. Najlepiej użyj oryginalnego opakowania.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie naprawiaj samodzielnie. Skontaktuj się z producentem, autoryzowanym serwisem lub wykwalifikowaną osobą w celu wymiany, aby uniknąć ryzyka.

INSTRUKCJA OBSŁUGI PC-VL 3064 MS ProfiCare

Gebruiksaanwijzing • Mode d'emploi • Manual de instrucciones • Istruzioni per l'uso Instruction Manual • Instrukcja obsługi/Gwarancja • Használati utasítás Руководство по эксплуатации • دليل التعليمات

Przegląd elementów obłsugi......Strona 3

Instrukcja obsługi......Strona 29

Dane techniczne......Strona 32

Warunki gwarancji......Strona 32

Usuwanie......Strona 33

Magyarul

Tartalom

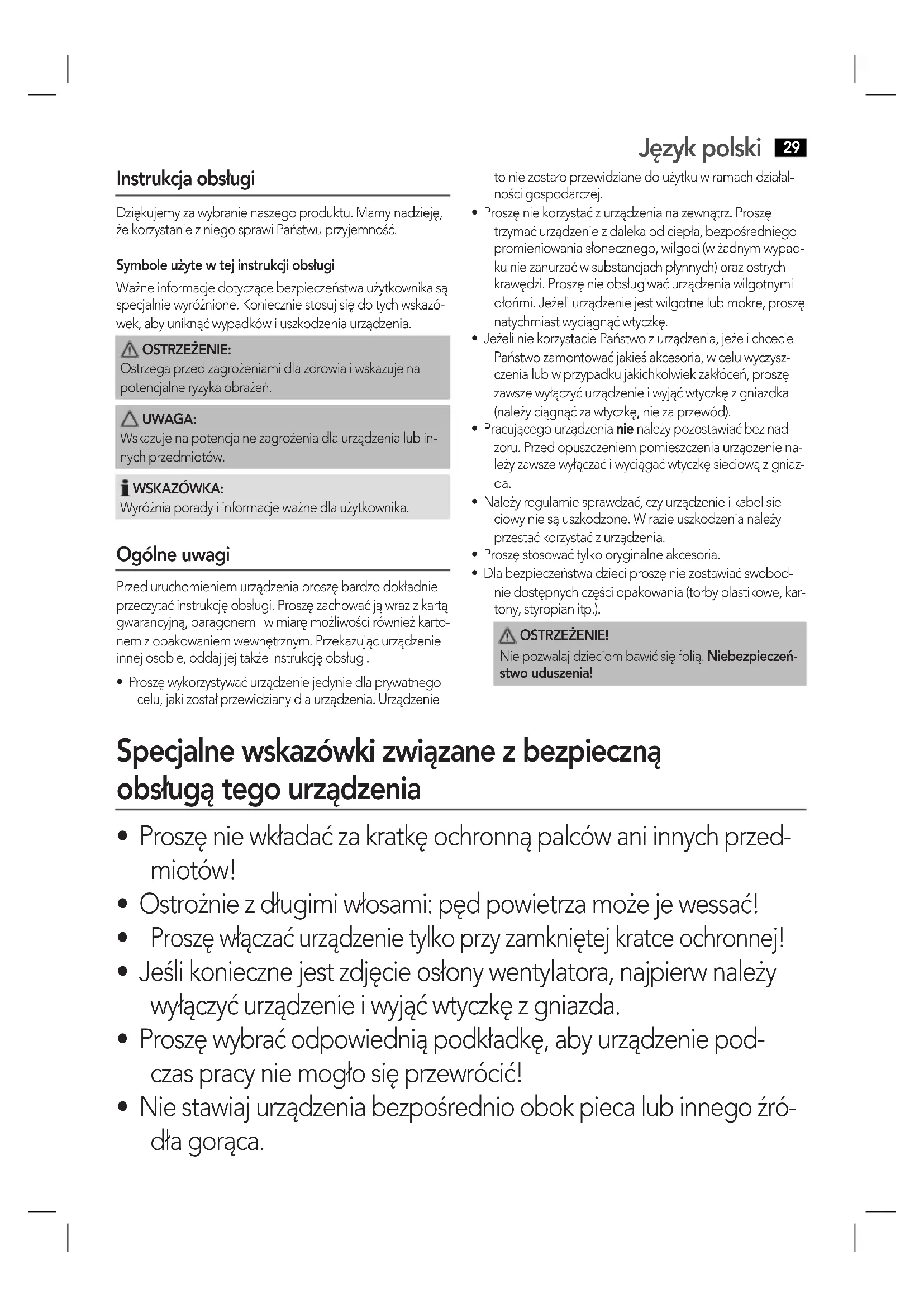

Przegląd elementów obsługi

Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że korzystanie z niego sprawi Państwu przyjemność.

Symbole użyte w tej instrukcji obsługi

Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urządzenia.

OSTRZEŻENIE:

Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń.

UWAGA:

Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów.

WSKAZÓWKA:

Wyróżnia porady i informacje ważne dla użytkownika.

Ogólne uwagi

Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

- Proszę wykorzystywać urządzenie jedynie dla prywatnego celu, jaki został przewidziany dla urządzenia. Urządzenie

Język polski

29

to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

• Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.
• Jeżeli nie korzystacie Państwo z urządzenia, jeżeli chcecie Państwo zamontować jakieś akcesoria, w celu wyczyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka (należy ciągnąć za wtyczkę, nie za przewód).
• Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządzenie należy zawsze wyłączać i wyciągać wtyczkę sieciową z gniazda.
• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.
• Proszę stosować tylko oryginalne akcesoria.
• Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

OSTRZEŻENIE!

Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

Specjalne wskazówki związane z bezpieczną obsługą tego urządzenia

• Proszę nie wkładać za kratkę ochronną palców ani innych przedmiotów!
• Ostrożnie z długimi włosami: pęd powietrza może je wessać!
• Proszę włączać urządzenie tylko przy zamkniętej kratce ochronnej!
• Jeśli konieczne jest zdjęcie osłony wentylatora, najpierw należy wyłączyć urządzenie i wyjąć wtyczkę z gniazda.
• Proszę wybrać odpowiednią podkładkę, aby urządzenie podczas pracy nie mogło się przewrócić!
• Nie stawiaj urządzenia bezpośrednio obok pieca lub innego źró-dła gorąca.

30 Język polski

• Nie naprawiać urządzenia samodzielnie. Należy skontaktować się z upoważnionym pracownikiem. Jeśli przewód zasilania jest uszkodzony, należy go wymienić u producenta, przedstawiciela serwisu lub podobnie wykwalifikowanej osoby, aby uniknąć zagrożenia.
• Z urządzenia mogą korzystać dzieci powyżej 8 roku życia oraz osoby z ograniczonymi fizycznymi, czuciowymi oraz mentalnymi zdolnościami lub z brakiem doświadczenia i wiedzy, jeśli są nadzorowane lub poinstruowane, jak użyć urządzenia w bezpieczny sposób i rozumieją ewentualne ryzyko.
• Dzieciom nie wolno bawić się urządzeniem.
• Dzieci nie mogą czyścić ani wykonywać dozwolonej dla użytkownika konserwacji bez nadzoru.

Dostawa i opis części

1 Zainstalowane kratki zabezpieczające
2 Śmigło
3 Hak
4 Śruba blokująca śmigła
5 Tylna kratka ochronna
6 Płaskie miejsce na wałku silniczka
7 Silniczek
8 Obrotowy regulator prędkości
9 Regulator drgań
10 Uchwyt
11 Nakrętka mocująca
12 Przednia kratka ochronna
13 Śruba mocująca kratki ochronnej
14 Kabel zasilający
15 Stojak
16 Ciężarek
17 Podkładka
18 Śruba kolankowa
19 Radełkowana śruba skrzydełkowa do regulacji wysokości
20 Rura podstawy
21 Mała śruba radełkowana
22 Śruba ograniczająca
23 Radełkowana nakrętka śruby z łbem kulistym
24 Śruba z łbem kulistym

Bez rysunku:

4 śruby tylnej kratki ochronnej

Użytkowanie zgodne z przeznaczeniem

Jest to wentylator do użytkowania w pomieszczeniach do 40 m². Nie korzystać w celu innym niż zamierzony. Używać wyłącznie zgodnie z instrukcjami. Nie używać w celu komercyjnym. Korzystanie niezgodne z przeznaczeniem może doprowadzić do uszkodzeń mienia lub obrażeń ciała. Producent nie odpowiada za uszkodzenia spowodowane użytkowaniem niezgodnym z przeznaczeniem.

Rozpakowanie urządzenia

1. Wyjmij urządzenie z opakowania.
2. Usuń wszystkie elementy opakowania, jak folie, wypełniacze, uchwyty do kabli i opakowanie kartonowe.
3. Sprawdź kompletność zawartości opakowania.
4. Sprawdzić urządzenie pod kątem uszkodzeń w transporcie, aby zapobiec powstaniu ryzyka.

i WSKAZÓWKA:

Na urządzeniu może znajdować się pył lub pozostałości poprodukcyjne. Radzimy przetrzeć obudowę wilgotną szmatką.

Instrukcje montażu

Urządzenie musi być całkowicie zmontowane przed pierwszą pracą!

OSTRZEŻENIE: Ryzyko obrażeń!

Krawędzie śmigła są ostre. Zachować ostrożność podczas montażu.

WSKAZÓWKA:

• Potrzebny jest śrubokręt krzyżakowy średniej wielkości w celu dokonywania montażu.
• Śruby niedołączone jako akcesoria są wstępnie zamo- cowane na odpowiednich częściach.

• Również sprawdzić „Przegląd elementów obłsugi” na stronie 3.

• Wstawić rurę podstawy na część bazową.

• Ustawić ciężarek i podkładkę na dole części bazowej.
• Dokręcić śrubę kolankową w prawo.
• Ustawić silniczek na rurze podstawy wg Rys. B. Otwór kwadratowy we wsporniku musi być dopasowany do dolnego otworu na rurze podstawy.
• Włożyć śrubę z łbem kulistym aż do zatrzymania przy kwa- dratowej końcówce w dolnym otworze.
• Użyć małej radełkowanej śruby skrzydełkowej oraz śruby ograniczającej, aby ustawić kąt nachylenia wentylatora.
• Następnie zamocować radełkowaną nakrętkę na końcówce śruby z łbem kulistym i dokręcić.
• Odkręcić 4 zamocowane śruby zewnętrzne z przedniej części silniczka.
• Przytrzymać tylną kratkę ochronną, aby 4 wywiercone otwory na kratce ochronnej były umieszczone dokładnie powyżej 4 otworów na silniczku.

WSKAZÓWKA:

Zapewnić, że uchwyt do przenoszenia na kratce ochronnej ustawiony jest ku górze.

1. Zamontować tylną kratkę ochronną za pomocą 4 śrub.

2. Zamocować śmigło i dokręcić za pomocą śruby blokującej.

UWAGA:

Śruba musi być osadzona na płaskiej stronie wałka silniczka!

1. Zamocować przednią kratkę ochronną przez zawieszenie haka za pomocą nakrętki na tylnej kratce ochronnej.

WSKAZÓWKA:

Zapewnić to, że otwory na krawędzi kratki dla śruby mocującej w przedniej i tylnej kratce ochronnej ustawione są jeden and drugim.

1. Zamknąć elementy mocujące na obwodzie kratki ochronnej.

2. Zabezpieczyć kratkę ochronną za pomocą śruby mocującej i nakrętki.

Miejsce ustawienia

Urządzenie należy ustawiać na równej, antypoślizgowej powierzchni.

Uruchomienie

Podłączenie elektryczne

• Zanim połączycie Państwo wtyczkę z gniazdkiem pro-szę sprawdzić, czy napięcie sieci jest zgodne z napięciem urządzenia. Odpowiednie informacje znajdą Państwo na tabliczce identyfikacyjnej urządzenia.
• Proszę podłączyć urządzenie do przepisowo zainstalowanego gniazdka z zestykiem ochronnym.

Użytkowanie

Podstawowe ustawienia

Zanim uruchomicie Państwo urządzenie proszę ustawić odpowiedni kąt nachylenia dmuchawy.

1. Odkręcić małą śrubę radełkowaną.
2. Nachylić kratkę ochronną do wybranej pozycji.
3. Ponownie dokręcić radełkowaną śrubę.

Regulacja wysokości

1. Odkręcić śrubę radełkowaną na rurze podstawy.
2. Wyregulować żądaną wysokość wentylatora.
3. Ponownie dokręcić radełkowaną śrubę.

Praca

Aby wybrać prędkość, użyć obrotowego regulatora umieszczonego z tyłu:

• 0 wyłączony
• I wolno
• II średnio szybko
• III szybko

Aby wyłączyć urządzenie, wybrać pozycję 0.

Ustawienie wentylatora

Mamy dwie opcje:

Stacjonarna

1. Zamknąć urządzenie.
2. Wyciągną regulator kontrolny ku górze.
3. Użyć uchwytu do przenoszenia w celu ustawienia urządzenia w wybranej pozycji.

Drgania

1. Zamknąć urządzenie.
2. Nacisnąć regulator kontrolny.

WSKAZÓWKA:

Urządzenie obraca się automatycznie w zakresie około 90 stopni.

1. Aby wyłączyć funkcję, wyłączyć urządzenie i wyciągnąć regulator kontrolny ku górze.

32 Język polski

Czyszczenie

OSTRZEŻENIE:

• Przed czyszczeniem zawsze wyciągaj wtyczkę z gniazda sieciowego.
• Jeżeli chcesz zdjąć kosz ochronny: wyłączaj zawsze urządzenie i wyciągaj wtyczkę sieciową.
• Urządzenia parze nie wolno do czyszczenia zanurzać w wodzie. Może to doprowadzić do porażenia elektrycznego lub pożaru.

UWAGA

• Nie używaj szczotki drucianej ani innych podobnych przed-miotów.
• Nie używaj ostrych lub ściernych środków czyszczących.

- Czyść zewnętrzne powierzchnie urządzenia suchą szmatką, bez żadnych dodatków.

- W przypadku zabrudzeń ciężkich do usunięcia należy przetrzeć urządzenie lekko wilgotną ściereczką, a następnie wytrzeć je do sucha.

Konserwacja i przechowywanie

• Oczyścić urządzenie zgodnie z opisem.
• Zalecamy przechowywanie urządzenia w oryginalnym opakowaniu, jeśli nie zamierzamy go używać przez dłuższe okresy czasu.
• Zawsze trzymać urządzenie poza zasięgiem dzieci w dobrze wentylowanym i suchym miejscu.

Dane techniczne

Model: PC-VL 3064 MS

Napięcie zasilające:......220-240 V, 50 Hz

Pobór mocy:....50 W

Stopień ochrony: ...... I

Masa netto: ok. 6,2 kg

Zastrzegamy sobie prawo wprowadzania zmian technicznych i projektowych w trakcie ciągłego rozwoju produktu.

Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej.

Warunki gwarancji

Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu.

W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe.

Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący.

Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt.

Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,
• uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,
• nieprawidłowego ustawienia wartości napięcia elektrycznego, zasilanie z nieodpowiedniego gniazda zasilania,
• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,
• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przechowywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby niepowołane,
• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,
• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia.

Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, że wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna.

Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie.

Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Roszczenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję.

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

Dystrybutor:

Znaczenie symbolu „Pojemnik na śmieci”

Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych.

Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycznego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać.

Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi.

Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego.

Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.
