PC-VL 3064 MS - Ventilátor ProfiCare - Ingyenes használati útmutató

Márka	ProfiCare
Modell	PC-VL 3064 MS
Termék típusa	Álló ventilátor
Rendeltetés	Legfeljebb 40 m²-es helyiségek, magánhasználatra
Tápellátás	220-240 V, 50 Hz
Fogyasztás	50 W
Védelmi osztály	I
Nettó tömeg	Körülbelül 6,2 kg
Sebességfokozatok száma	3 (lassú, közepes, gyors)
Lengés	Igen, automatikus 90°-ban (kikapcsolható)
Magasságállítás	Igen, szárnyas csavarral
Dőlésszög állítása	Igen, szárnyas csavarral
Rács típusa	Első és hátsó védőrács, leszerelhető
Vezérlés	Hátulsó forgókapcsoló (0, I, II, III)
Lapát anyaga	Műanyag (légcsavar)
Tisztítás	Száraz vagy enyhén nedves ruhával, dörzshatású tisztítószer nélkül
Biztonság	Védőrács, amely megakadályozza a lapátokhoz való hozzáférést; megállítás szétszerelés előtt
Tartozékok	Láb, alap, súly, csavarok, rácsok, légcsavar, motor
Összeszerelés szükséges	Igen, szükséges szerszám: keresztfejes csavarhúzó

Gyakran ismételt kérdések - PC-VL 3064 MS ProfiCare

Hogyan szereljem össze a ProfiCare PC-VL 3064 MS ventilátort?

Kövesse a használati útmutató lépéseit: illessze a lábcsövet az alapba, helyezze el a súlyt és az alátétet, húzza meg az eltolócsavart. Szerelje a motort a csőre, rögzítse a hátsó rácsot a 4 csavarral, helyezze fel a légcsavart és a rögzítőcsavart, majd az első rácsot. Használjon keresztfejes csavarhúzót. Figyeljen a légcsavar éles széleire.

Hogyan állítsam be a ventilátor sebességét?

Használja a hátulsó forgókapcsolót: 0 állás kikapcsolás, I lassú, II közepes, III gyors.

Hogyan kapcsoljam be a lengőmozgást?

Nyomja meg a lengésvezérlő gombot. A készülék automatikusan 90 fokban elfordul. Kikapcsoláshoz kapcsolja ki a készüléket, és tolja fel a gombot.

Hogyan állítsam be a ventilátor magasságát?

Lazítsa meg a lábcső szárnyas csavarját, állítsa be a kívánt magasságot, majd húzza meg a csavart.

Hogyan tisztítsam a ventilátort?

Mindig húzza ki a készüléket. A külső részt száraz vagy enyhén nedves ruhával tisztítsa (ne használjon dörzshatású tisztítószereket). Soha ne merítse a készüléket vízbe.

Használhatom a ventilátort védőrács nélkül?

Nem, a rácsnak mindig zárva kell lennie működés közben a sérülésveszély elkerülése érdekében. Soha ne dugjon tárgyakat a rácson keresztül.

Mekkora a teljesítmény és az áramfogyasztás?

Tápellátás: 220-240 V, 50 Hz. Fogyasztás: 50 W. Védelmi osztály: I.

Mennyi a ventilátor súlya?

A nettó tömeg körülbelül 6,2 kg.

Hogyan tároljam a ventilátort, ha nem használom?

Száraz, jól szellőző helyen tárolja, gyermekektől elzárva. Lehetőleg az eredeti csomagolást használja.

Mit tegyek, ha a tápkábel megsérül?

Ne javítsa meg saját maga. A kockázatok elkerülése érdekében forduljon a gyártóhoz, egy hivatalos szervizhez vagy szakképzett személyhez a cseréhez.

HASZNÁLATI ÚTMUTATÓ PC-VL 3064 MS ProfiCare

A kezelőelemek áttekintése....Oldal 3

Használati útmutató....Oldal 34

Műszaki adatok....Oldal 37

Selejtezés .... Oldal 37

Русский

Содержание

A kezelőelemek áttekintése

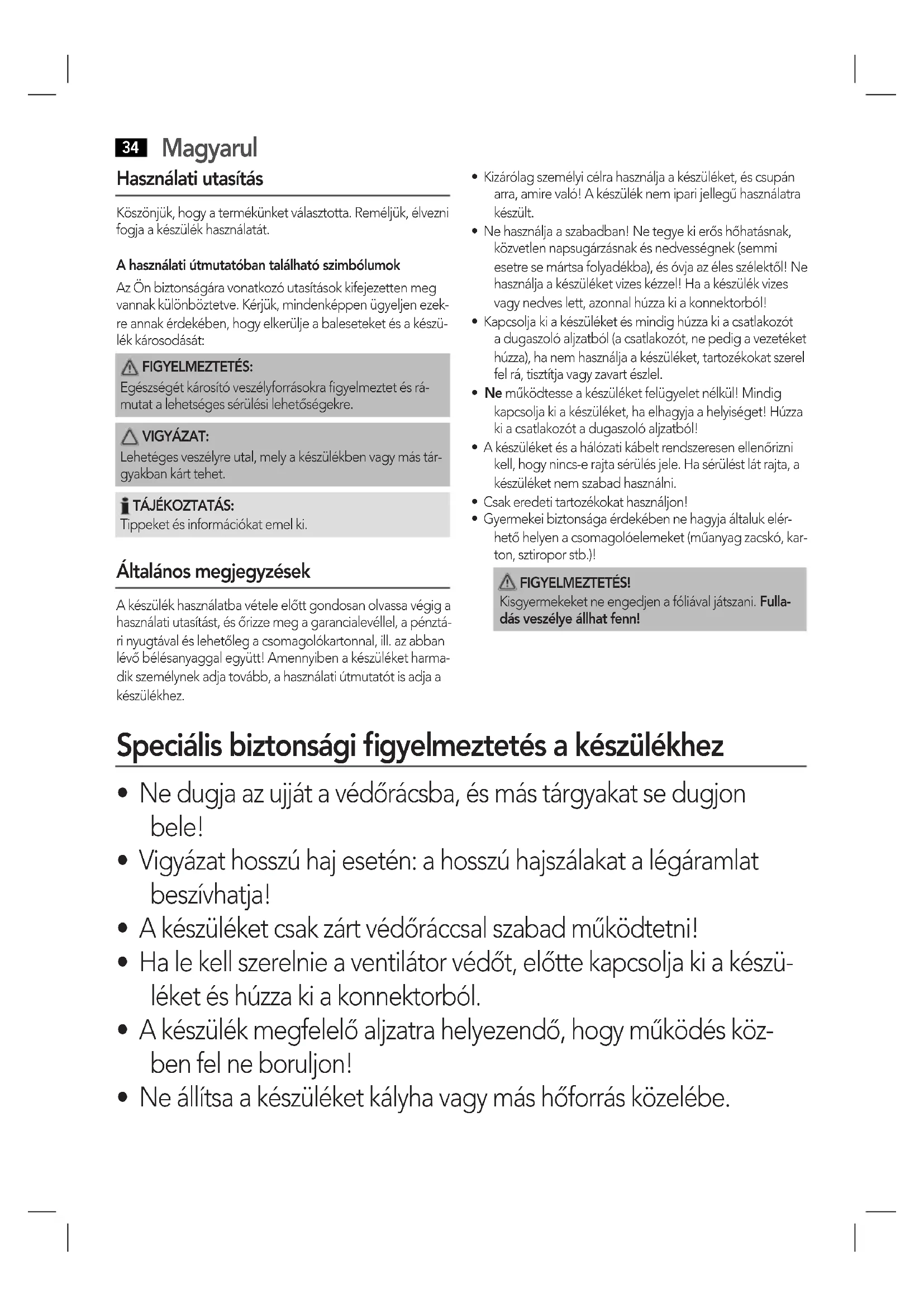

34 Magyarul Használati utasítás

Köszönjük, hogy a termékünket választotta. Reméljük, élvezni fogja a készülék használatát.

A használati útmutatóban található szimbólumok

Az Ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását:

FIGYELMEZTETÉS:

Egészségét károsító veszélyforrásokra figyelmeztet és rámutat a lehetséges sérülési lehetőségekre.

VIGYÁZAT:

Lehetéges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet.

i TÁJÉKOZTATÁS:

Tippeket és információkat emel ki.

Általános megjegyzések

A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt! Amennyiben a készüléket harmadik személynek adja tovább, a használati útmutatót is adja a készülékhez.

- Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült.

- Ne használja a szabadban! Ne tegye ki erős hőhatásnak, közvetlen napsugárzásnak és nedvességnek (semmi esetre se mártsa folyadékba), és óvja az éles szélektől! Ne használja a készüléket vizes kézzel! Ha a készülék vizes vagy nedves lett, azonnal húzza ki a konnektorból!

- Kapcsolja ki a készüléket és mindig húzza ki a csatlakozót a dugaszoló aljzatból (a csatlakozót, ne pedig a vezetéket húzza), ha nem használja a készüléket, tartozékokat szerel fel rá, tisztítja vagy zavart észlel.

- Ne működtesse a készüléket felügyelet nélkül! Mindig kapcsolja ki a készüléket, ha elhagyja a helyiséget! Húzza ki a csatlakozót a dugaszoló aljzatból!

- A készüléket és a hálózati kábelt rendszeresen ellenőrizni kell, hogy nincs-e rajta sérülés jele. Ha sérülést lát rajta, a készüléket nem szabad használni.

- Csak eredeti tartozékokat használjon!

- Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)!

FIGYELMEZTETÉS!

Kisgyermekeket ne engedjen a fóliával játszani. Fulladás veszélye állhat fenn!

Speciális biztonsági figyelmeztetés a készülékhez

• Ne dugja az ujját a védőrácsba, és más tárgyakat se dugjon bele!
• Vigyázat hosszú haj esetén: a hosszú hajszálakat a légáramlat beszívhatja!
• A készüléket csak zárt védőráccsal szabad működtetni!
• Ha le kell szerelnie a ventilátor védőt, előtte kapcsolja ki a készüléket és húzza ki a konnektorból.
• A készülék megfelelő aljzatra helyezendő, hogy működés közben fel ne boruljon!
• Ne állítsa a készüléket kályha vagy más hőforrás közelébe.

Magyarul

• Ne javítsa saját kezűleg a készüléket. Lépjen kapcsolatba a hivatalos szervizzel. Ha a villanyvezeték megsérül, a gyártónak, a szerviz ügynökségnek vagy más, hasonlóan képzett személynek kell a javítást végeznie, a veszélyek elkerülése érdekében.
• Ezt a készüléket 8 évnél idősebb gyerekek, illetve csökkent fizikai, érzékelési és mentális képességekkel rendelkezők, valamint kellő tapasztalattal és ismeretekkel nem bíró személyek csak akkor használhatják, ha közben felügyelik őket vagy megtanítják a készülék biztonságos használatára, emellett tisztában vannak a kapcsolódó veszélyekkel.
• Gyerekek ne játsszanak a készülékkel!
• A tisztítást és a karbantartást gyermek felügyelet nélkül ne végezze!

A csomag tartalma és a készülék részei

1 Beépített biztonsági rácsok

2 Propeller

3 Fül

4 A propeller rögzítőcsavarja

5 Hátsó védőrács

6 A motortengely lapos része

7 Motor

8 Forgókapcsoló a sebesség beállítására

9 Oszcilláló mozgás kapcsolója

10 Tartó

11 Rögzítőanya

12 Elülső védőrács

13 A védőrács rögzítőcsavarja

14 Hálózati kábel

15 Állvány

16 Ellensúly

17 Alátét

18 Ellencsavar

19 Recés nagyujjcsavar a magasság beállításhoz

20 Talapzat cső

21 Kis bordázott csavar

22 Határoló csapszeg

23 Recés anya a hordozó csapszeghez

24 Hordozó csapszeg

Az ábrán nem szerepel:

4 csavar a védőrácshoz

Ajánlott használat

Ez a készülék akár 40 m²-es szobákba való ventillátor.

Az ajánlott használaton kívül másra ne alkalmazza a készüléket. Csak a használati utasításban leírtak szerint használja a készüléket. Ne használja kereskedelmi, ipari célokra.

Ha az ajánlott használaton kívül másra is alkalmazza a készüléket, az személyi sérüléshez vagy anyagi kárhoz vezethet.

A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból fakadó sérülésekért.

A készülék kicsomagolása

1. Vegye ki a készüléket a csomagolásból.
2. Távolítson el minden csomagolóanyagot, fóliát, töltőanyagot, vezetéktartót és a kartondobozt.
3. Ellenőrizze a csomag tartalmát.
4. A veszélyek elkerülése érdekében ellenőrizze, hogy a ké- szülék nem sérült-e meg a szállítás során.

i TÁJÉKOZTATÁS:

A készüléket még előfordulhat por vagy termékmaradvány. Azt javasoljuk, hogy a készüléket nedves ronggyal röviden törölje le.

Magyarul

Összeszerelés

A készüléket használat előtt hiánytalanul össze kell szerelni!

FIGYELMEZTETÉS: Sérülésveszély!

A propeller szélei élesek. Összeszereléskor legyen óvatos.

TÁJÉKOZTATÁS:

• Az összeszereléshez közepes méretű Phillips csavarhúzóra lesz szüksége.
• A csavarok nincsenek mellékelve, mivel a csavarokat tartalmazó tartozékok azokkal együtt előre fel vannak szerelve.

• Ld. még „A kezelőelemek áttekintése“ c. részt a 3. oldalon.

• Helyezze be a talapzat csövet az alapba.

• Helyezze fel az ellensúlyt és az alátétet az alapra.
• Szorítsa meg az ellencsavart az óramutató járásának megfelelő irányban.
• Helyezze a motort a talapzat csőre, amint azt a B. Ábra is mutatja. A négyzet alakú nyilás a konzolon egy irányba kell, hogy álljon a talapzat cső alsó furatával.
• Helyezze be a hordozó csapszeget a négyzet alakú ütközőjével az alsó furatba.
• Használja a kis recés nagyujjcsavart, hogy a csapszegen beállíthassa a ventilátor dőlésszögét.
• Ezután helyezze fel a recés anyát a hordozó csapszegre és szorítsa meg.
• Csavarja ki a motor elején található 4 külső csavart.
• Illessze a motorra a hátső védőrácsot úgy, hogy a rácson levő 4 furat fedésben legyen a motoron levő 4 furattal.

TÁJÉKOZTATÁS:

Ügyeljen arra, hogy a védőrácson levő hordozófül felfelé nézzen.

1. Rögzítse a hátsó védőrácsot a 4 csavarral.
2. Illessze be a propellert és rögzítse azt a rögzítőcsavarral.

VIGYÁZAT:

A csavart a motortengely lapos oldalára kell rászorítani!

1. Rögzítse az elülső védőrácsot a rácson levő fül vájatának a hátsó védőrácsba való illesztésével.

TÁJÉKOZTATÁS:

Ügyeljen arra, hogy a hátsó és az elülső védőrács szélén található furatok fedésben legyenek egymással.

1. Pattintsa egymásba a védőrácsok oldalát.
2. Biztosítsa a védőrácsot a rögzítőcsavarral és az -anyával.

Felállítási hely

Felállítási helyként csúszásmentes és sík felületet ajánlunk.

Üzembehelyezés

Elektromos csatlakoztatás

• Mielőtt a csatlakozó dugót bedugná a konnektorba, ellenőrizze, hogy egyezik-e a használni kívánt hálózati feszültség a készülékével! Az adatokat megtalálja a típuscímkén.
• Csatlakoztassa a készüléket szabályszerűen felszerelt, földelt, konnektorba!

Használat

Alapbeállítások

Mielőtt üzembe helyezné a készüléket, állítsa be a levegőfúvás hajlásszögét!

1. Csavarja ki a kis bordázott csavart.
2. Állítsa be a védőrács kívánt dőlésszögét.
3. Szorítsa meg a bordázott csavart.

Magasság beállítás

1. Lazítsa ki a recés nagyujjcsavart a talapzat csövön.
2. Allítsa be a kívánt magasságot.
3. Szorítsa meg a bordázott csavart.

Üzemelés

A sebesség kiválasztásához használja a hátoldalon található forgókapcsolót:

• 0 kikapcsolva
• I lassú
• II közepes
• III gyors

A készülék kikapcsolásához válassza a 0 pozíciót.

A ventilátor beállítása

Két üzemmód közül választhat:

Álló

1. Kapcsolja ki a készüléket.
2. Húzza felfelé a kapcsolót.
3. A hordozófül segítségével tegye a készüléket a kívánt helyre.

Mozgó

1. Kapcsolja ki a készüléket.

2. Nyomja le a kapcsolót.

TÁJÉKOZTATÁS:

A készülék automatikus oszcilláló mozgást végez, kb. 90 fokos szögben.

1. A funkció kikapcsolásához kapcsolja ki a készüléket és húzza felfelé a kapcsolót.

Tisztítás

FIGYELMEZTETÉS:

• Tisztítás előtt mindig húzza ki a csatlakozót.
• Ha eltávolítja a védőrácsot, mindig kapcsolja ki a készüléket és húzza ki a csatlakozót.
• A készüléket semmiképpen ne merítse vízbe tisztítás közben. Ez elektromos áramütést vagy tüzet okozhat.

VIGYÁZAT

• Ne használjon drótkefét vagy más súroló hatású tárgyat.

• Ne használjon agresszív vagy súroló hatású tisztítószert.

• A készüléket kívülről tisztítószer hozzáadása nélkül száraz ronggyal tisztítsa.

• Makacs szennyeződés esetén enyhén vizezze be a kendőt, és utána törölje szárazra a készüléket!

Karbantartás és tárolás

• A leírtaknak megfelelően tisztítsa a készüléket.
• Azt javasoljuk, hogy a készüléket az eredeti csomagolásában tárolja, ha hosszú ideig nem használja.
• A készüléket mindig száraz, jól szellőző helyen tárolja, ahol a gyerekek nem férnek hozzá.

Műszaki adatok

Modell: PC-VL 3064 MS

Feszültségellátás: 220-240 V, 50 Hz

Teljesítményfelvétel:....50 W

Védelmi osztály:....

Nettó súly:....kb. 6,2 kg

A műszaki és kivitelezési módosítások jogát a folyamatos termékfejlesztés miatt fenntartjuk.

Ezt a készüléket az Európa Tanács minden vonatkozó aktuális irányelve szerint (pl. elektromágnesesség-elviselő képesség vagy kisfeszültség-elviselő képesség) ellenőriztük, és a leg-újabb biztonságtechnikai előírások szerint készült.

Selejtezés

A „kuka“ piktogram jelentése

Kímélje környezetünket, az elektromos készülékek nem a háztartási szemétbe valók!

Használja az elektromos készülékek ártalmatlanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kíván használni!

Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás” gyakorolhat a környezetre és az emberi egészségre.

Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesítésének egyéb formáíhoz.

Az önkormányzatoknál vagy a polgármesteri hivatalokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett ké-szülékeket.
