BEDIENUNGSANLEITUNG PC-VL 3064 MS ProfiCare

Übersicht der Bedienelemente 3Deutsch

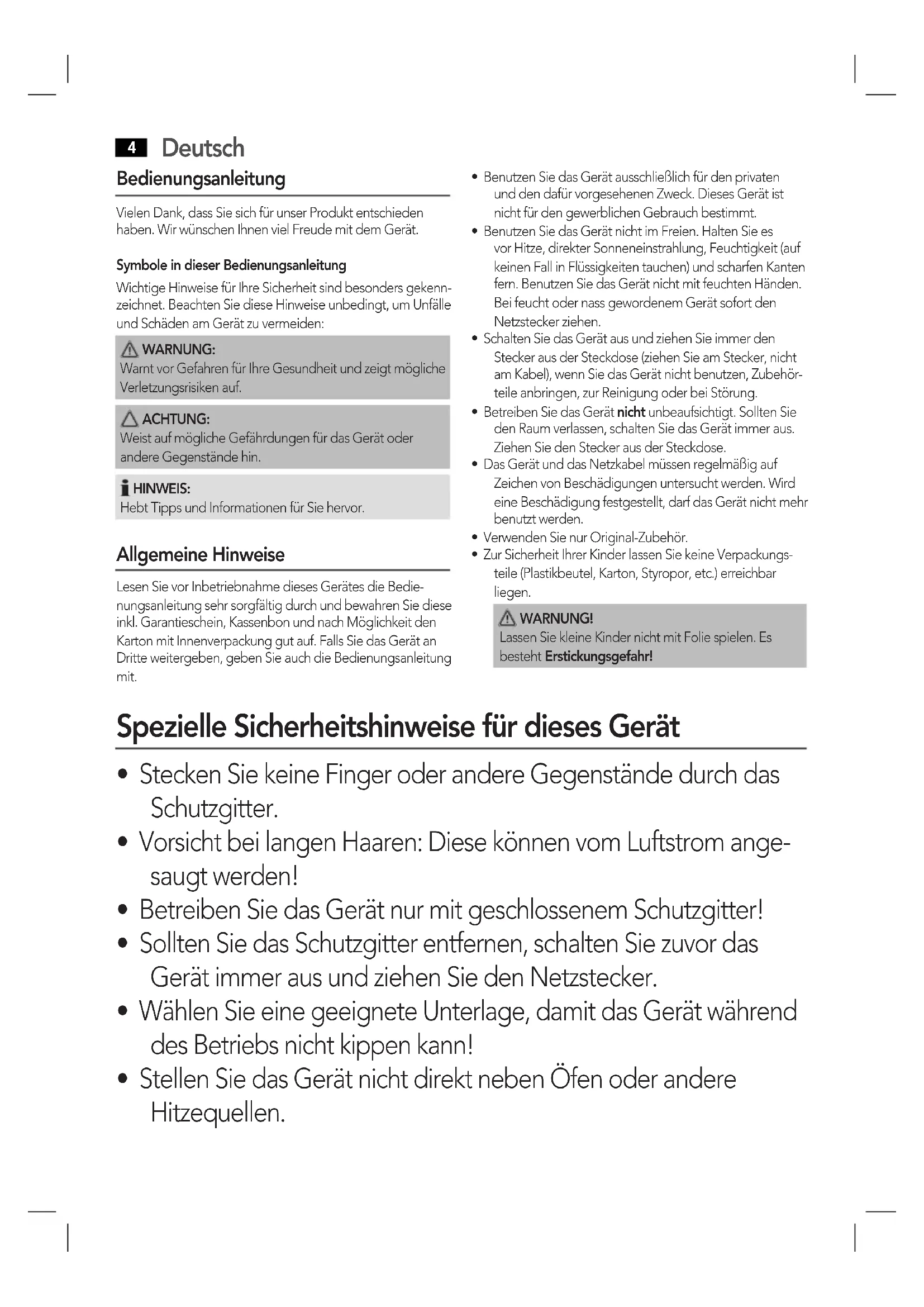

Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.Symbole in dieser BedienungsanleitungWichtige Hinweise für Ihre Sicherheit sind besonders gekenn-zeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie-nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. • Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen. • Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehör-teile anbringen, zur Reinigung oder bei Störung.• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.• Verwenden Sie nur Original-Zubehör.• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs-teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Spezielle Sicherheitshinweise für dieses Gerät

• Stecken Sie keine Finger oder andere Gegenstände durch das Schutzgitter.

• Vorsicht bei langen Haaren: Diese können vom Luftstrom ange- saugt werden!

• Betreiben Sie das Gerät nur mit geschlossenem Schutzgitter!

• Sollten Sie das Schutzgitter entfernen, schalten Sie zuvor das Gerät immer aus und ziehen Sie den Netzstecker.

• Wählen Sie eine geeignete Unterlage, damit das Gerät während des Betriebs nicht kippen kann!

• Stellen Sie das Gerät nicht direkt neben Öfen oder andere Hitzequellen.Deutsch

Lieferumfang und Teilebeschreibung 1 Montiertes Schutzgitter 2 Propeller 3 Haken 4 Feststellschraube für Propeller 5 Hinteres Schutzgitter 6 Abgeflachte Stelle auf der Motorwelle 7 Motor 8 Drehschalter für Geschwindigkeit 9 Einstellknopf für Oszillation 10 Halterung 11 Befestigungsmutter 12 Vorderes Schutzgitter 13 Befestigungsschraube für Schutzgitter 14 Netzkabel 15 Standfuß 16 Gewicht 17 Unterlegscheibe 18 Winkelschraube 19 Rändelschraube für die Höhenverstellung 20 Standrohr 21 Kleine Rändelschraube 22 Begrenzungsschraube 23 Rändelmutter für Schlossschraube 24 Schlossschraube Ohne Abb.: 4 Schrauben für hinteres Schutzgitter Bestimmungsgemäßer Gebrauch Dieses Gerät dient als Ventilator für Räume mit einer Größe von bis zu 40m². Es ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Es darf nur in der Art und Weise be- nutzt werden, wie es in dieser Gebrauchsanleitung beschrie- ben ist. Sie dürfen das Gerät nicht für gewerbliche Zwecke einsetzen. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie Foli-

en, Füllmaterial, Kabelhalter und Kartonverpackung.

3. Prüfen Sie den Lieferumfang.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wis- sen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.Deutsch

4. Überprüfen Sie das Gerät auf eventuelle Transportschä-

den, um Gefährdungen zu vermeiden. HINWEIS: Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen, Ihnen das Gehäuse kurz mit einem feuchten Tuch abzuwischen. Montageanleitung Das Gerät muss unbedingt vor Inbetriebnahme komplett montiert werden! WARNUNG: Verletzungsgefahr! Die Kanten des Propellers sind scharf. Seien Sie vorsichtig bei der Montage. HINWEIS:

• Sie benötigen für die Montage einen Kreuzschrauben- dreher mittlerer Größe.

• Schrauben, die nicht dem Zubehör beiliegen, sind an den Einzelteilen vormontiert.

• Betrachten Sie auch auf Seite 3 die „Übersicht der Bedienelemente“.

1. Setzen Sie das Standrohr in den Standfuß.

2. Legen Sie das Gewicht und die Unterlegscheibe auf der

Unterseite des Standfußes ein.

3. Drehen Sie die Winkelschraube im Uhrzeigersinn fest.

4. Setzen Sie den Motor gem. Abb. B auf das Standrohr. Die

quadratische Aussparung an der Halterung muss über der unteren Bohrung des Standrohrs sitzen.

5. Schieben Sie die Schlossschraube durch das tiefer gele-

gene Loch bis zum vierkantigen Anschlag.

6. Mit der kleinen Rändelschraube und der Begrenzungs-

schraube fixiert man den Neigungswinkel des Gebläses.

7. Anschließend schrauben Sie die Rändelmutter auf dem

Ende der Schlossschraube fest.

8. Schrauben Sie die 4 vormontierten äußeren Schrauben

an der Stirnseite des Motors ab.

9. Halten Sie das hintere Schutzgitter so, dass sich die 4

Bohrungen am Schutzgitter genau über den 4 Bohrun- gen am Motor befinden. HINWEIS: Beachten Sie, dass der Tragegriff am Schutzgitter nach oben zeigt.

10. Montieren Sie das hintere Schutzgitter mit den 4 Schrau-

11. Setzen Sie den Propeller auf und befestigen Sie ihn mit

der Feststellschraube. ACHTUNG: Die Schraube muss auf der abgeflachten Stelle der Motorwelle sitzen!

12. Bringen Sie das vordere Schutzgitter an, indem Sie den

Haken mit der Nut in das hintere Schutzgitter einhängen. HINWEIS: Beachten Sie, dass die Löcher am Gitterrand für die Befestigungsschraube im vorderen und hinteren Schutzgitter übereinander stehen.

13. Schließen Sie die Verschlüsse am Umfang des Schutzgit-

14. Sichern Sie das Schutzgitter mit der Befestigungsschrau-

be und der Mutter. Standort Als Standort eignet sich eine rutschfeste, ebene Fläche. Inbetriebnahme Elektrischer Anschluss

• Bevor Sie den Netzstecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu finden Sie auf dem Typenschild.

• Schließen Sie das Gerät an eine vorschriftsmäßig installierte Schutzkontaktsteckdose an. Gebrauch Grundeinstellungen Stellen Sie, bevor Sie das Gerät in Betrieb nehmen, den Neigungswinkel des Gebläses ein.

1. Lösen Sie die kleine Rändelschraube.

2. Neigen Sie das Schutzgitter in die gewünschte Position.

3. Drehen Sie die Rändelschraube wieder fest.

1. Lösen Sie die Rändelschraube am Standrohr.

2. Verstellen Sie das Gebläse auf die gewünschte Höhe.

3. Drehen Sie die Rändelschraube wieder fest.

Betrieb Zur Wahl der Geschwindigkeit benutzen Sie den Drehschal- ter an der Rückseite:

• III schnell Um das Gerät auszuschalten, wählen Sie die Position 0. Gebläseeinstellung Hierzu haben Sie zwei Möglichkeiten: Feststehend

1. Schalten Sie das Gerät aus.

2. Ziehen Sie den Einstellknopf nach oben.

3. Nutzen Sie den Tragegriff, um das Gerät in die

gewünschte Position zu stellen.Deutsch

1. Schalten Sie das Gerät aus.

2. Drücken Sie den Einstellknopf ein.

HINWEIS: Das Gerät schwenkt selbständig im Bereich von ca. 90 Grad.

3. Um die Funktion abzustellen, schalten Sie das Gerät aus

und ziehen den Einstellknopf nach oben. Reinigung WARNUNG:

• Ziehen Sie vor der Reinigung und Wartung immer den Netzstecker.

• Sollten Sie das Schutzgitter entfernen: Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuern- de Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reini- gungsmittel.

• Reinigen Sie das Gerät von Außen mit einem trockenen Tuch, ohne Zusatzmittel.

• Bei stärkeren Verschmutzungen dürfen Sie das Tuch auch leicht anfeuchten. Aufbewahrung

• Reinigen Sie das Gerät wie beschrieben.

• Wir empfehlen, das Gerät in der Original-Verpackung aufzubewahren, wenn Sie es über einen längeren Zeitraum nicht benutzen möchten.

• Lagern Sie das Gerät immer außerhalb der Reichweite von Kindern an einem gut belüfteten und trockenen Ort. Technische Daten Modell: .....................................................................PC-VL 3064 MS Spannungsversorgung: ..........................................220-240V, 50Hz Leistungsaufnahme: .................................................................50 W Schutzklasse: ......................................................................................I Nettogewicht: ....................................................................ca. 6,2 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Hinweis zur Richtlinienkonformität Hiermit erklärt der Hersteller, dass sich das Gerät PC-VL3064MS in Übereinstimmung mit den folgenden Anforderungen befindet:

Europäische Niederspannungsrichtlinie 2014 / 35 / EU

EU-Richtlinie für elektromagnetische Verträglichkeit 2014 / 30 / EU

Ökodesign Richtlinie 2009 / 125 / EG

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, ge- währen wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Mo- nate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkenn-

barkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 06 2012Deutsch

Garantieabwicklung 24 Stunden am Tag, 7 Tage in der Woche Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung. www.sli24.de Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation. Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen. Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. So einfach kann Service sein!

3. Ab zur Post damit

Fertig, so einfach geht es! Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbe- leges (Kassenbon, Rechnung, Lieferschein) als Garantienach- weis beizulegen, da wir sonst keine kostenlosen Garantieleis- tungen erbringen können. Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen

• Downloadbereich für Firmwareupdates

• FAQ’s, die Ihnen Problemlösungen anbieten

• Zugang zu unseren Zubehör- und Ersatzteile-Web- shops Auch nach der Garantie sind wir für Sie da! – Kostengüns- tige Reparaturen zum Festpreis! Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten. Stand 06 2012 Entsorgung Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorge- sehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elekt- ro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.Nederlands
