MODE D'EMPLOI F4 FC PO IP65 Cameo

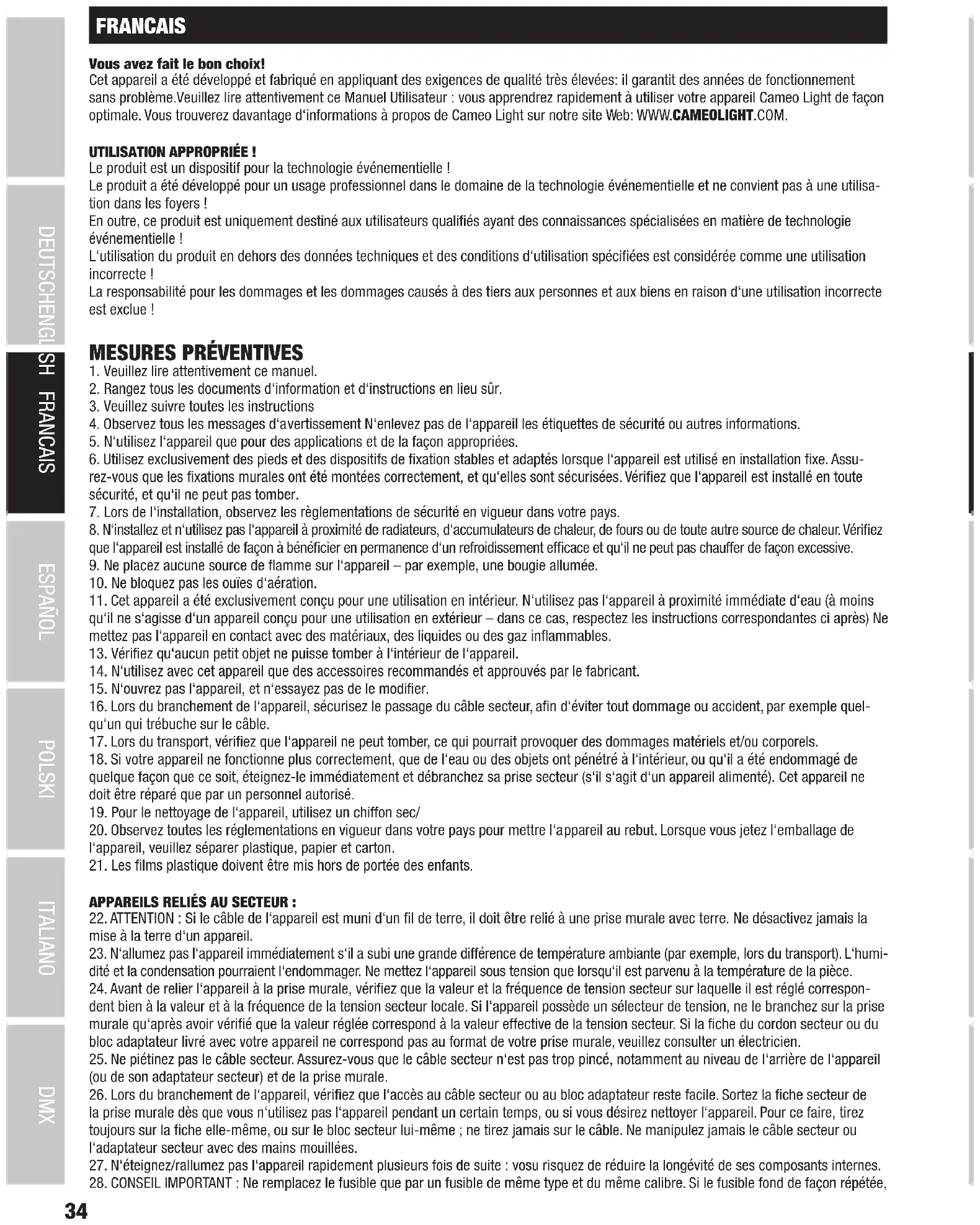

FRANCAIS Vous avez fait le bon choix! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème.Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. Vous trouverez davantage d‘informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM. UTILISATION APPROPRIÉE ! Le produit est un dispositif pour la technologie événementielle ! Le produit a été développé pour un usage professionnel dans le domaine de la technologie événementielle et ne convient pas à une utilisa- tion dans les foyers ! En outre, ce produit est uniquement destiné aux utilisateurs qualifiés ayant des connaissances spécialisées en matière de technologie événementielle ! L‘utilisation du produit en dehors des données techniques et des conditions d‘utilisation spécifiées est considérée comme une utilisation incorrecte ! La responsabilité pour les dommages et les dommages causés à des tiers aux personnes et aux biens en raison d‘une utilisation incorrecte est exclue !
1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d‘information et d‘instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d‘avertissement N‘enlevez pas de l‘appareil les étiquettes de sécurité ou autres informations.
5. N‘utilisez l‘appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l‘appareil est utilisé en installation fixe. Assu- rez-vous que les fixations murales ont été montées correctement, et qu‘elles sont sécurisées. Vérifiez que l‘appareil est installé en toute sécurité, et qu‘il ne peut pas tomber.
7. Lors de l‘installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N‘installez et n‘utilisez pas l‘appareil à proximité de radiateurs, d‘accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l‘appareil est installé de façon à bénéficier en permanence d‘un refroidissement efficace et qu‘il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l‘appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d‘aération.
11. Cet appareil a été exclusivement conçu pour une utilisation en intérieur. N‘utilisez pas l‘appareil à proximité immédiate d‘eau (à moins qu‘il ne s‘agisse d‘un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l‘appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
13. Vérifiez qu‘aucun petit objet ne puisse tomber à l‘intérieur de l‘appareil.
14. N‘utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N‘ouvrez pas l‘appareil, et n‘essayez pas de le modifier.
16. Lors du branchement de l‘appareil, sécurisez le passage du câble secteur, afin d‘éviter tout dommage ou accident, par exemple quel- qu‘un qui trébuche sur le câble. 17. Lors du transport, vérifiez que l‘appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels. 18. Si votre appareil ne fonctionne plus correctement, que de l‘eau ou des objets ont pénétré à l‘intérieur, ou qu‘il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s‘il s‘agit d‘un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l‘appareil, utilisez un chiffon sec/
20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l‘appareil au rebut. Lorsque vous jetez l‘emballage de l‘appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.
APPAREILS RELIÉS AU SECTEUR : 22. ATTENTION : Si le câble de l‘appareil est muni d‘un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d‘un appareil. 23. N‘allumez pas l‘appareil immédiatement s‘il a subi une grande différence de température ambiante (par exemple, lors du transport). L‘humi- dité et la condensation pourraient l‘endommager. Ne mettez l‘appareil sous tension que lorsqu‘il est parvenu à la température de la pièce. 24. Avant de relier l‘appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspon- dent bien à la valeur et à la fréquence de la tension secteur locale. Si l‘appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu‘après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien. 25. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n‘est pas trop pincé, notamment au niveau de l‘arrière de l‘appareil (ou de son adaptateur secteur) et de la prise murale. 26. Lors du branchement de l‘appareil, vérifiez que l‘accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n‘utilisez pas l‘appareil pendant un certain temps, ou si vous désirez nettoyer l‘appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l‘adaptateur secteur avec des mains mouillées. 27. N‘éteignez/rallumez pas l‘appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes. 28. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée,DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI
veuillez consulter un centre de réparations agréé.
29. Pour séparer complètement l‘appareil du secteur, débranchez le cordon secteur ou l‘adaptateur de la prise murale.
30. Si votre appareil est muni d‘un connecteur secteur verrouillable (Volex), il faut d‘abord déverrouiller le mécanisme avant d‘enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l‘appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu‘un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin. 31. Débranchez la fiche secteur ou l‘adaptateur de la prise murale en cas d‘orage, ou si vous n‘utilisez pas l‘appareil pendant une longue période.
32. L‘appareil ne doit pas être alimenté lors de son installation (cordon secteur non relié à la prise murale).
33. Poussière et autres dépôts à l‘intérieur de l‘appareil sont susceptibles de l‘endommager. Si les conditions environnementales sont diffi- ciles (présence de poussière, de nicotine, de gouttelettes d‘eau...), il est recommandé de le confier à un personnel spécialisé pour entretien et nettoyage (non pris en charge par la garantie), afin d‘éviter toute surchauffe et défaillance.
34. Respectez une distance minimale de 0,5m par rapport à des matériaux inflammables.
35. Pour raccorder l’appareil au réseau électrique, utiliser uniquement le cordon d’alimentation fourni.
36. L’appareil ne peut pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d’expérience et de connaissances.
37. On doit interdire aux enfants de jouer avec l’appareil.
38 Si le câble d’alimentation de l’appareil est endommagé, l’appareil ne peut pas être utilisé. Le cordon d’alimentation doit être remplacé par un câble approprié ou un module spécial provenant d’un centre de service agréé. ATTENTION : Ne démontez jamais le couvercle de l‘appareil, vous risquez de recevoir un choc électrique. L‘appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l‘utilisateur. Ne confiez l‘entretien et la réparation qu‘à un personnel qualifié. Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d‘une flèche avertit l‘utilisateur de la présence d‘une tension dangereuse à l‘intérieur de l‘appareil, tension susceptible de provoquer un choc électrique. Le pictogramme en forme de triangle équilatéral renfermant un point d‘exclamation signale à l‘utilisateur la présence d‘instructions importantes concernant l‘utilisation ou l‘entretien de l‘appareil. ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l’appareil peuvent devenir chaudes. Après utilisation, ne manipulez ou ne transportez l’appareil qu’au bout de 10 minutes de refroidissement. Attention ! Cet appareil est conçu pour une utilisation à une altitude maximale de 2000 m au-dessus du niveau de la mer. Attention ! Ce produit ne convient pas à une utilisation dans les climats tropicaux. Attention ! Source lumineuse LED intense ! Risque de lésions oculaires. Ne pas regarder directement la source lumineuse. ATTENTION ! CONSEILS IMPORTANTS POUR LES PRODUITS D‘ÉCLAIRAGE
1. Ne regardez jamais directement le faisceau lumineux, même brièvement.
2. Ne regardez jamais le faisceau lumineux par l‘intermédiaire d‘un appareil optique grossissant (jumelles par exemple).
3. Dans certaines circonstances, les effets Stroboscope sont susceptibles de provoquer des crises d‘épilepsie auprès de personnes sensibles. Il est donc conseillé aux personnes épileptiques d‘éviter les lieux où sont installés des stroboscopes. INTRODUCTION
POWER IN (ENTRÉE D’ALIMENTATION) Embase secteur d’entrée compatible TRUE 1. Tension de fonctionnement 100 - 240 V CA / 50 - 60 Hz. Un cordon d’alimentation approprié avec connecteur IP65 est fourni. Mettre systématiquement le cache étanche en caoutchouc quand l’embase n’est pas utilisée.
POWER OUT (SORTIE D’ALIMENTATION) Prise de sortie secteur compatible TRUE1 pour l’alimentation d’autres projecteurs CAMEO. Assurez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur en ampères (A) indiquée sur l’appareil. Mettre systématiquement le cache étanche en caoutchouc quand l’embase n’est pas utilisée.
DMX IN (ENTRÉE DMX) Connecteur XLR IP65 mâle à 5 broches pour le raccordement d’un contrôleur DMX (par ex. console DMX). Mettre systématiquement le cache étanche en caoutchouc quand l’embase n’est pas utilisée.
DMX OUT (SORTIE DMX) Connecteur XLR IP65 femelle à 5 broches pour le renvoi du signal de commande DMX. Mettre systématiquement le cache étanche en caoutchouc quand l’embase n’est pas utilisée.
ÉCRAN OLED Affichage du mode de fonctionnement actuellement activé et des options du menu d’édition.
Encodeur rotatif à bouton poussoir pour régler et piloter le projecteur. DIM - Avec les modes Standalone CCT, HSI, Direct LED, Gel, User Color et Play Loop, l’encodeur a la fonction de variateur maître (tourner l’encodeur). ENTER - 1. Appuyer sur ENTER pour accéder au niveau de menu permettant de sélectionner le mode de fonctionnement (Mode). 2. Descendre d’un niveau dans la structure du menu. 3. Appuyer sur ENTER pour confirmer une modification de valeur, comme par exemple la modification de l’adresse DMX. SELECT - Tourner l’encodeur pour sélectionner les options du niveau de menu et modifier une valeur dans une option de menu (par ex. l’adresse DMX).
La fonction de l’encodeur rotatif à bouton poussoir du milieu (tourner et appuyer) s’affiche dans l’option de menu correspondante au milieu de l’écran (ligne du milieu = tourner, ligne du bas = appuyer).
CARACTÉRISTIQUES 1 LED RGBW haute puissance de 570 W. Angle de dispersion de 14° à 50°, zoom manuel. Zoom, champ horizontal et champ vertical réglables par perche. Indice de protection IP65. Lentille de Fresnel de 250 mm. Fréquence du signal PWM réglable (sans scintillement). Pilotage DMX- 512. Compatible RDM. Pilotage manuel. 4 courbes de dimmer. Gradation 16 bits. Fonctionnement en mode maître-esclave. Fonctionnement extrêmement silencieux grâce à la combinaison du refroidissement par caloduc et d’un ventilateur IP65. Tension de fonctionnement 100 V - 240 V CA / 50 - 60 Hz. Puissance absorbée 350 W. Équerre de montage, cadre pour filtre et coupe-flux à 8 volets fournis. Le projecteur intègre la technologie standard RDM (Remote Device Management). Ce système de gestion à distance des appareils permet de consulter l’état de fonctionnement des terminaux RDM et de les configurer via un contrôleur compatible RDM.DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI
ESC - Si la fonction Appuyer de l’encodeur rotatif à bouton poussoir de droite ne s’affiche pas explicitement en bas de l’écran, à droite, appuyer sur l’encodeur a pour fonction de monter d’un niveau dans la structure du menu.
ZOOM Sur le côté droit du boîtier se situe le bouton de réglage qui permet de régler manuellement l’angle de dispersion. Juste au-dessus, sur le boîtier, se situe la cloche de contrôle qui permet de régler manuellement l’angle de dispersion par barre de réglage lors du montage sur tra- verse. Le bouton de réglage et l’unité d’entraînement pour une barre de réglage sont reliés mécaniquement l’un à l’autre. Tourner le bouton de réglage ou la cloche de contrôle pour régler l’angle de dispersion du projecteur en continu de. Cette action fait glisser le tube de zoom muni de la lentille de Fresnel en dehors ou à l’intérieur du boîtier au moyen d’une roue dentée et d’une crémaillère. Plus le tube de zoom dépasse du boîtier, moins l’angle de dispersion est élevé. Un dispositif de blocage empêche le tube de sortir complètement du boîtier.
DISPOSITIF DE COMPENSATION DE PRESSION
Le projecteur est équipé d’éléments d’équilibrage de pression qui réduisent au maximum la condensation à l’intérieur du boîtier. REMARQUE : Pour protéger les embases d’entrée et de sortie contre les projections d’eau conformément à l’indice de protection IP65, celles-ci doivent être correctement fermées avec les connecteurs IP65 correspondants. Sinon, mettre en place les caches en caoutchouc pour les obstruer. COMMANDE REMARQUES
- Dès que le projecteur est correctement raccordé à l’alimentation secteur, un message de bienvenue («Welcome to Cameo»), la désignation du modèle et la version du logiciel s’affichent successivement à l’écran pendant la phase de démarrage. À l’issue de cette phase, le projecteur est opérationnel et passe au mode précédemment activé.
- Si l’un des modes DMX ou le mode Slave est activé et que l’entrée DMX ne reçoit aucun signal DMX, les caractères affichés à l’écran se mettent à clignoter.
- Au bout d’environ 1minute d’inactivité, le mode actuellement activé s’affiche automatiquement à l’écran (affichage principal). AFFICHAGE PRINCIPAL DE L’ÉCRAN EN MODE DMX En mode DMX, l’écran principal affiche l’adresse de départ DMX actuellement paramétrée, le mode DMX et diverses autres informations (voir l’illustration).
= Signal DMX présent
= Pas de signal DMX Mode actuellement activé Adresse de départ DMX et mode DMX Mode de ventilation Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Appuyer sur l’encodeur = Sélection du mode de fonctionne- ment (Mode)DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH
RÉGLAGE DE L’ADRESSE DE DÉPART DMX (DMX Address) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de droite pour accéder au menu principal. Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu «DMX Address» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur pour valider (ENTER). L’adresse de départ DMX peut alors être réglée en fonction des besoins en tournant l’encodeur de gauche (la valeur la plus élevée dépend du mode DMX activé). L’adresse de départ DMX suivant l’adresse de départ sélectionnée s’affiche en même temps que le numéro de canal du mode DMX sélectionné (following Address). Confirmer la saisie en appuyant sur l’encodeur de gauche (ENTER). L’écran principal s’affiche alors automatiquement et le mode DMX est activé. À partir de l’option de menu «DMX Address», accéder directement à l’option de menu permettant de sélectionner le mode DMX souhaité en appuyant sur l’encodeur rotatif à bouton poussoir du milieu (DMX-Mode). L’adresse de départ DMX précédemment paramétrée est alors automatiquement enregistrée. Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Tourner l’encodeur = Modifier la valeur Appuyer sur l’encodeur = Confirmer la modification de valeur (Enter) Appuyer sur l’encodeur = Sélection du mode DMX (DMX Mode) RÉGLAGE DU MODE DMX (DMX Mode) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de droite pour accéder au menu principal. Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu «DMX Mode» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Sélectionner ensuite le mode DMX souhaité en tournant l’encodeur de gauche. Confirmer la sélection en appuyant sur l’encodeur de gauche (ENTER). L’écran principal s’affiche alors automatiquement et le mode DMX est activé. Les tableaux d’affectation des canaux correspondant aux différents modes DMX figurent dans la section PILOTAGE EN MODE DMX de ce manuel. 1CH DIM 2CH DIM 16Bit 2CH CCT 3CH RGB cal. 4CH Direct 4CH CCT 16Bit 6CH HSI-CCT 7CH RGB-CCT 8CH Direct 16Bit 10CH HSI-CCT 16CH Direct-CCTDMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI
MODE STANDALONE CCT (Correlated Color Temperature) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement «CCT» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Régler ensuite la luminosité (DIM), la température de couleur (CCT) et la teinte (Tint) à l’aide des trois encodeurs rotatifs à bouton poussoir (voir l’illustration). Mode actuellement activé Mode de ventilation Tourner l’encodeur = Régler la teinte (Tint) Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Tourner l’encodeur = Régler la luminosité (DIM) Appuyer sur l’encodeur = Sélection du mode de fonctionne- ment (Mode) Tourner l’encodeur = Régler la température de couleur (CCT) MODE STANDALONE HSI (Hue - Saturation - Intensity) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement «HSI» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Régler ensuite la luminosité (DIM), la teinte (HUE) et la saturation des couleurs (SAT) à l’aide des trois encodeurs rotatifs à bouton poussoir (voir l’illustration). Mode actuellement activé Mode de ventilation Tourner l’encodeur = Régler la saturation des couleurs (SAT) Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Tourner l’encodeur = Régler la luminosité (DIM) Appuyer sur l’encodeur = Sélection du mode de fonctionne- ment (Mode) Tourner l’encodeur = Régler la teinte (HUE)DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH
MODE STANDALONE DIRECT LED (Mélange de couleurs RGBW) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement «Direct LED» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Régler ensuite la luminosité générale (DIM) et l’intensité des couleurs R, G, B et W à l’aide des trois encodeurs rotatifs à bouton poussoir (voir l’illustration). Mode actuellement activé Mode de ventilation Tourner l’encodeur = Régler la luminosité des couleurs G ou W Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Tourner l’encodeur = Régler la luminosité générale (DIM) Appuyer sur l’encodeur = Sélection du mode de fonctionne- ment (Mode) Tourner l’encodeur = Régler la luminosité de R ou B Appuyer sur l’encodeur = Basculer entre R+G et B+W (Color) MODE STANDALONE GEL (Presets de filtre couleur) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement «GEL» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Régler ensuite la luminosité (DIM), le preset de filtre couleur (Gel) à l’aide des encodeurs rotatifs à bouton poussoir de gauche et du milieu (voir l’illustration). Les presets de filtre couleur ainsi que les désignations de filtre Lee et les numéros de filtre Rosco correspondants sont présentés dans le tableau des différents modes DMX figurant dans la section PILOTAGE EN MODE DMX (canal «Preselecciones de color» por ejemplo en el modo de 10 canales, sin «Color de usuario 1 - 8»). Mode actuellement activé Mode de ventilation Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Tourner l’encodeur = Régler la luminosité générale (DIM) Appuyer sur l’encodeur = Sélection du mode de fonctionne- ment (Mode) Tourner l’encodeur = Sélectionner le preset de filtreDMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI
MODE STANDALONE USER COLOR (Presets de couleur personnalisés 1 à 8) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement «User Color» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Tourner à nouveau l’encodeur de gauche pour sélectionner l’un des 8presets de couleur préprogrammés pouvant être modifiés individuellement. Confirmer la sélection en appuyant sur l’encodeur de gauche (ENTER). Régler ensuite la luminosité (DIM) du preset de couleur à l’aide de l’encodeur de gauche (voir l’illustration). L’option de menu «Edit User Color» permet de régler individuellement et de renommer les presets. Mode actuellement activé Mode de ventilation Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Tourner l’encodeur = Régler la luminosité (DIM) Appuyer sur l’encodeur = Sélection du mode de fonctionne- ment (Mode) Tourner l’encodeur = Sélectionner le preset de filtre MODIFIER LE MODE STANDALONE USER COLOR (Edit User Color) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de droite pour accéder au menu principal. Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu «Edit User Color» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Tourner à nouveau l’encodeur de gauche pour sélectionner l’un des 8presets de couleur et appuyer sur l’encodeur de gauche pour confirmer la sélection (ENTER). Attribuer ensuite un nom composé de 12caractères maximum au preset (Edit User Color Name) en tournant l’encodeur de gauche pour sélectionner le premier caractère du nom du preset (une lettre, le tiret bas ou un chiffre) et appuyer sur l’encodeur de gauche pour confir- mer. S’ensuit la saisie du deuxième caractère, etc. Une fois le nom du preset complété, appuyer sur l’encodeur du milieu (Save&Next) pour passer à l’étape de modification suivante. Si l’on appuie sur «Save&Next» avant d’avoir sélectionné une lettre, un tiret bas ou un chiffre pour le premier caractère, le nom du preset n’est pas modifié et l’on accède directement à l’étape de modification suivante. Pour la couleur du preset, sélectionner le mode de création souhaité parmi les 4méthodes proposées, «CCT», «HSI», «DIRECT» et «GEL», en tournant l’encodeur de gauche (SELECT), puis appuyer sur l’encodeur de gauche pour valider (ENTER).DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH
Régler ensuite la couleur voulue, comme décrit à la section du mode Standalone correspondant de ce manuel, et appuyer sur l’encodeur de gauche pour valider (ENTER/Save). MODE STANDALONE PLAY LOOP (Séquences de couleurs en 8pas 1 à 8) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent le mode de fonctionnement «Play Loop» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Tourner à nouveau l’encodeur de gauche pour sélectionner l’une des 8séquences de couleurs préprogrammées pouvant être modifiées individuellement. Confirmer la sélection en appuyant sur l’encodeur de gauche (ENTER). Régler ensuite la luminosité (DIM) de la séquence de couleurs à l’aide de l’encodeur de gauche, la durée du pas (0,1seconde à 21minutes et 2modes aléatoires) et le temps de fondu (0seconde à 18minutes et 2modes aléatoires) à l’aide des encodeurs du milieu et de droite (voir l’illustration). L’option de menu «Edit Loop» du menu principal permet de régler individuellement et de renommer les séquences de couleurs. Mode actuellement activé Mode de ventilation Tourner l’encodeur = Régler le temps de fondu (t-Fade) Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Tourner l’encodeur = Régler la luminosité (DIM) Appuyer sur l’encodeur = Sélection du mode de fonctionne- ment (Mode) Tourner l’encodeur = Régler la durée du pas (t-Step) Appuyer sur l’encodeur = Retour à la sélection de la séquence de couleurs (Back) MODIFIER LE MODE STANDALONE PLAY LOOP (Edit Loop) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de droite pour accéder au menu principal. Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu «Edit Loop» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Tourner à nouveau l’encodeur de gauche pour sélectionner l’une des 8séquences de couleurs et appuyer sur l’encodeur de gauche pour confirmer la sélection (ENTER). Attribuer ensuite un nom composé de 12caractères maximum à la séquence de couleurs (Edit Loop Name) en tournant l’encodeur de gauche pour sélectionner le premier caractère du nom du preset (une lettre, le tiret bas ou un chiffre) et appuyer sur l’encodeur de gauche pour confirmer. S’ensuit la saisie du deuxième caractère, etc. Une fois le nom du preset complété, appuyer sur l’encodeur du milieu (Save&Next) pour passer à l’étape de modification suivante. Si l’on appuie sur «Save&Next» avant d’avoir sélectionné une lettre, un tiret bas ou un chiffre pour le premier caractère, le nom du preset n’est pas modifié et l’on accède directement à l’étape de modification suivante.DMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI
Tourner l’encodeur de gauche pour sélectionner le pas1 de la séquence en 8pas (Step1 - Step8) afin de définir ensuite la couleur du pas (Step1, faire attention à la flèche de sélection). Tourner à présent l’encodeur du milieu pour sélectionner l’une des couleurs définies du mode Standalone «User Color», puis confirmer la sélection pour le pas1 en appuyant sur l’encodeur du milieu. La couleur sélectionnée pour chaque pas est indiquée visuellement par une case en surbrillance en dessous des numéros de couleur1 à8. Procéder de la même façon pour définir les couleurs des pas2 à8. Terminer l’opération et enregistrer la séquence en appuyant sur l’encodeur de gauche (ENTER). MODE SLAVE À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche pour sélectionner à présent l’option de menu «Slave» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur pour valider (ENTER). Le mode Slave est maintenant activé et l’écran principal s’affiche à nouveau automatiquement. Relier les unités Slave et Master (même modèle, même version de logiciel) à l’aide d’un câble DMX. Sur le Master, activer l’un des deux modes de fonctionnement Standalone proposés. L’unité esclave suit alors l’unité maître. Mode actuellement activé Mode de ventilation Appuyer sur l’encodeur = Ouvrir le menu principal (Menu) Appuyer sur l’encodeur = Sélection du mode de fonctionne- ment (Mode) MODE DMX À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de gauche pour accéder au menu permettant de sélectionner le mode de fonctionnement (Mode). Tourner l’encodeur de gauche pour sélectionner à présent l’option de menu «DMX» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur pour valider (ENTER). Le mode DMX est maintenant activé et l’écran principal s’affiche à nouveau automatiquement. Sélectionner l’un des dix modes DMX disponibles dans l’option de menu «DMX Mode» du menu principal (voir
PARAMÈTRES DE L’APPAREIL (Settings) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de droite pour accéder au menu principal. Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu «Settings» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). On accède alors au sous-menu permettant de régler les options de sous-menu suivantes (voir tableau, sélectionner avec SELECT, confirmer avec ENTER, modifier la valeur ou l’état avec SELECT, confirmer avec ENTER). Settings Display Flip = Rotation de l’affichage de l’écran Standing Position Pas de rotation de l’affichage de l’écran Hanging Position Rotation à 180° de l’affichage de l’écran (par ex. en cas de montage tête en bas) Display Time off = Éclairage de l’écran Display always on Allumé en permanence Display off after 20s Désactivation au bout d’env. 20secondes d’inac- tivité DMX Fail = État de fonctionnement en cas d’interruption du signal DMX Hold Maintien de la dernière commande Blackout Active la fonction Blackout User Color 8 Active la fonction User Color8 Dimmer Curve = Courbe de dimmer Linear L’intensité lumineuse augmente de façon linéaire avec la valeur DMX Exponential L’intensité lumineuse peut être réglée de façon précise dans la plage de valeurs DMX inférieure et de façon approximative dans la plage de valeurs DMX supérieure Logarithmic L’intensité lumineuse peut être réglée de façon appro- ximative dans la plage de valeurs DMX inférieure et de façon précise dans la plage de valeurs DMX supérieure S-Curve L’intensité lumineuse peut être réglée de façon précise dans les plages de valeurs DMX inférieure et supérieure et de façon approximative dans la plage de valeurs DMX moyenne Dimmer Response = Comportement de dimmer LED Le projecteur réagit de façon brutale aux modifica- tions de la valeur DMX Halogen La réaction du projecteur est comparable à celle d’un projecteur halogène, caractérisé par des variations douces de la luminosité Red Shift = Imite la variation de couleur d’un projecteur halogène en cas de variation d’intensité. En cas d’atténuation de l’éc- lairage d’un projecteur, la température de couleur change automatiquement en évoluant vers le blanc chaud et l’ambre (et inversement). No Variation de couleur désactivée Dim To Warm Variation de couleur activée PWM-Frequency = Fréquence du signalMLI de la LED 600 Hz / 1200 Hz / 2000 Hz / 4000 Hz / 6000 Hz / 25k Hz Réglage de la fréquence du signalMLI de la LED Color Calibration = Étalonnage des couleurs RAW - Off R, G, B et W d’une valeur maximale de255 RAW - Adjust (Individuelle, betriebs- artübergreifende Anpassung von R, G, B, und W mit Werten von jeweils 000 bis 255) Appuyer sur l’encodeur du milieu = Basculer entre R+G et B+W (Color)Tourner l’encodeur du milieu = Régler la valeur des couleurs R ou B Tourner l’encodeur du milieu = Régler la valeur des couleurs R ou B Appuyer sur l’encodeur de droite = Monter d’un niveau dans la structure du menu (ESC) Tourner l’encodeur de droite = Régler la valeur des couleurs G ou W Appuyer sur l’encodeur de gauche = Confirmer et sauvegarder les réglagesDMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI
INFORMATIONS SUR LE SYSTÈME (System Info) À partir de l’écran principal, appuyer sur l’encodeur rotatif à bouton poussoir de droite pour accéder au menu principal. Tourner l’encodeur de gauche (SELECT) pour sélectionner à présent l’option de menu «System Info» (faire attention à la flèche de sélection à gauche), puis appuyer sur l’encodeur de gauche pour valider (ENTER). Tourner ensuite l’encodeur de gauche pour afficher les informations souhaitées (voir tableau). Linéaire Valeur DMX Intensité lumineuse Exponentielle Valeur DMX Intensité lumineuse Logarithmique Valeur DMX Intensité lumineuse Courbe en S Valeur DMX Intensité lumineuse
System Info Main CPU Micrologiciel de l’appareil LED Temp. Affichage de la température de la LED en degrés Celsius et Fahrenheit Op. Hours Durée de fonctionnement totale en heures et en minutes Display Arrêt de l’écran activé/désactivé DMX-Fail État de fonctionnement en cas d’interruption du signal DMX Dim Curve Courbe de dimmer Dim Response Comportement de variateur Red-Shift Variation de couleur activée/désactivée Color Calibration = Étalonnage des couleurs Calibrated Calibrage d’usine du R (rouge), G (vert), B (bleu) et W (blanc, commun à tous les modes de fonctionne- ment). Sélectionner ce paramètre pour un affichage correct des teintes et des presets avec les modes Standalone CCT et Gel, mais aussi pour le pilotage de la CCT et des presets Gel en mode DMX. Smart Calibration Regroupement des étalonnages usine (Calibrated) et RAW Autolock = Verrouillage automa- tique des éléments de commande
Verrouillage automatique des éléments de commande au bout d’env. 30secondes d’inac- tivité. Affichage à l’écran après une tentative de commande: «Locked!» Déverrouillage: Appuyer simultanément sur les encodeurs du milieu et de droite pendant env. 3secondes Off Verrouillage automatique des éléments de com- mande désactivé Fan = Réglage du ventilateur Auto Pilotage automatique du ventilateur Off Ventilateur désactivé en cas de forte réduction de la luminosité Constant Low Vitesse de ventilation faible et constante en cas de luminosité réduite, si nécessaire Constant Medium Vitesse de ventilation moyenne constante en cas de luminosité réduite, si nécessaire Constant High Vitesse de ventilation élevée et constante Factory Reset = Restauration des régla- ges d’usine (sans restauration des User Colors et des Loops) Reset Now? Restauration des réglages d’usine: ENTER pour confirmer, ESC pour annuler UC/Loops Reset = Restauration des régla- ges d’usine des User Colors et des Loops Reset User Colors/ Loops Restauration des réglages d’usine: ENTER pour confirmer, ESC pour annulerDMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH
PWM Fréquence du signal PWM de la LED Calibr. Étalonnage d’usine / Pas d’ajustement / Ajustement défini par l’utilisateur Color-Cal. R Ajustement du rouge (concerne tous les modes de fonctionnement) Color-Cal. G Ajustement du vert (concerne tous les modes de fonctionnement) Color-Cal. B Ajustement du bleu (concerne tous les modes de fonctionnement) Color-Cal. W Ajustement du blanc (concerne tous les modes de fonctionnement) Autolock Verrouillage automatique des éléments de commande activé/désactivé Fan Réglage du ventilateur
FONCTION DE VERROUILLAGE MANUELLE
En plus de la fonction de verrouillage automatique, qui permet de protéger le projecteur contre toute utilisation par une personne non autorisée (voir «Settings» - «Autolock»), l’appareil offre également la possibilité de verrouiller manuellement les éléments de commande. Maintenir simultanément enfoncés les encodeurs rotatifs à bouton poussoir du milieu et de droite durant env. 3secondes. En cas de tentative de modification des paramètres, la mention «Locked!» s’affiche à l’écran. Il est alors impossible de modifier les paramètres du projecteur avec les encodeurs. Au bout d’env. 1minute, l’écran affiche de nouveau le mode de fonctionnement actuellement sélectionné. Pour désactiver le verrouillage, maintenir simultanément enfoncés les encodeurs rotatifs à bouton poussoir du milieu et de droite durant env. 3secondes. Les informations précédemment affichées sont alors de nouveau visibles à l’écran. INSTALLATION, MONTAGE ET AJUSTEMENT PAR BARRE DE RÉGLAGE Grâce à ses quatre pieds en plastique, le projecteur peut être placé à un endroit approprié sur une surface plane. Le montage sur traverse s’effectue à l’aide de l’embout TV (A) de 28 mm intégré et d’un dispositif TV de serrage sur traverse approprié (non fourni). Veiller à ce que l’assemblage soit bien serré et sécuriser le projecteur en fixant un câble de sécurité adapté à l’emplacement prévu à cet effet sur le dessus du projecteur (B). Utiliser la cloche de contrôle (C) jaune latérale pour régler l’angle de dispersion (zoom) par barre de réglage. La cloche de contrôle (D) bleue sert à régler la direction du rayonnement sur le plan horizontal (Pan) et la cloche de contrôle (E) blanche pour la direction du rayonnement sur le plan vertical (Tilt). L’accouplement à friction dans l’unité d’entraînement pour l’ajustement sur le plan Tilt se règle au moyen d’une clé à six pans de 6 mm (F). Consignes de sécurité importantes: Le montage tête en bas requiert des compétences poussées, notamment pour le calcul des valeurs limites pour la charge de service, le matériel d’installation utilisé et le contrôle de sécurité effectué réguliè- rement sur l’ensemble du matériel d’installation et sur le projecteur. Sans les qualifications requises, n’essayez pas d’effectuer vous-même l’installation mais faites appel à une entreprise professionnelle.
MONTAGE/DÉMONTAGE DU VOLET COUPE-FLUX ET DU CADRE POUR FILTRE / NETTOYAGE DES LENTILLES Débrancher complètement l’appareil du réseau électrique. Pour monter ou démonter le volet coupe-flux et le cadre pour filtre, appuyer sur le boulon de verrouillage à ressort (D) du dispositif de maintien de sorte que celui-ci se rabatte vers le haut. Replacer ensuite le dispositif de maintien dans sa position d’origine, de sorte que le boulon de verrouillage s’enclenche à nouveau. La lentille de Fresnel (B) sertie dans un cadre en caoutchouc et la lentille de verre située à l’arrière (C) peuvent être nettoyées en rabattant le dispositif de maintien vers le haut comme décrit précédemment puis en retirant la lentille de Fresnel avec son cadre en caoutchouc des équerres de maintien en tirant vers le haut. Nettoyer la lentille de Fresnel avec un chiffon humide qui ne peluche pas et la lentille de verre avec un chiffon spécial pour lunettes. Replacer ensuite la lentille de Fresnel devant la lentille de verre et rabattre le dispositif de maintien vers le bas jusqu’à ce que le boulon de verrouillage soit encliqueté. TECHNIQUE DMX DMX-512 Le terme DMX (Digital Multiplex) désigne un protocole de transport universel permettant la communication entre des appareils et des contrôleurs à ce format. Un contrôleur DMX envoie des données DMX aux appareils DMX qui lui sont connectés. Les données DMX sont transportées sous forme d'un flux série, renvoyé d'un appareil au suivant via des connecteurs XLR repérés "DMX IN" et "DMX OUT". Le nombre total d'appareils ainsi connectés ne doit pas dépasser 32. Le dernier appareil de la chaîne doit posséder une résistance de terminaison (Terminator). PROTOCOLE DMX Il s'agit d'un langage universel, permettant d'interconnecter des appareils DMX de type différents, de marques différentes, et de tous les piloter depuis un contrôleur DMX central. Pour un transport optimal des données, il est recommandé d'utiliser les câbles les plus courts possibles pour interconnecter les appareils. L'ordre dans lequel les différents appareils sont connectés au sein d'un réseau DMS n'a aucune influence sur l'adressage. Autrement dit, vous pouvez placer l'appareil possédant l'adresse DMX 1 où vous le désirez dans la chaîne DMX : au début, à la fin, au milieu... Si un appareil s'est vu affecter l'adresse DMX 1, le contrôleur "sait" qu'il doit lui envoyer toutes les données destinées à l'adresse 1, quelle que soit la position dudit appareil dans la chaîne DMX. CONNEXION EN SÉRIE DE PLUSIEURS PROJECTEURS 1. Reliez la fiche XLR mâle (3 ou 5 points) du câble DMX à la sortie DMX (embase XLR femelle) du premier appareil DMX (par exemple, un contrôleur DMX). 2. Reliez le connecteur XLR femelle du câble DMX relié au premier projecteur à l'entrée DMX (connecteur XLR mâle) de l'appareil DMX suivant. Reliez la sortie DMX de cet appareil, selon le même méthode, à l'entrée DMX de l'appareil DMX suivant, et ainsi de suite. Veillez à ce que tous les appareils DMX soient reliés en série, et n'oubliez pas que les liaisons ne peuvent être partagées sans utiliser de splitter actif. Ne pas dépasser le nombre maximal d'appareils par chaîne DMX, soit 32. Vous trouverez un choix complet de câbles compatibles DMX dans les gammes Adam Hall 3 STAR, 4 STAR et 5 STAR. Si vous fabriquez vous-mêmes vos câbles, respectez les modalités de câblage DMX. En particulier : Ne reliez jamais le blindage du câble à la masse du connecteur, et vérifiez bien qu'en aucun cas le blindage du câble n'entre en contact avec le corps du connecteur XLR. Si le blindage entre en contact avec la masse, cela peut provoquer des courts-circuits et des défaillances système.
Consigne de sécurité importante! Pour des raisons techniques de sécurité, le cadre du filtre doit toujours se trouver dans le dispositif de maintien correspondant sur le projecteur, même si aucune feuille filtrante n’est insérée !DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH
Assignation des contacts Câble DMX avec connecteurs XLR 3 points : Câble DMX avec connecteurs XLR 5 points (les points 4 et 5 ne sont pas câblés): Shield
Shield Pour éviter tout dysfonctionnement, le dernier appareil d'une chaîne DMX doit être équipé d'une résistance de terminaison (120 Ohms, 1/4 Watt). Connecteur XLR 3 points avec résistance de terminaison : K3DMXT3 Connecteur XLR 5 points avec résistance de terminaison : K3DMXT5 Assignation des contacts Connecteur XLR 3 points Connecteur XLR 5 points
Pour utiliser des appareils DMX munis de connecteurs 3 points avec des appareils DMX munis de connecteurs 5 points, il faut utiliser un adaptateur. Assignation des contacts Adaptateur XLR 5 points mâle vers XLR 3 points femelle K3DGF0020 Les points 4 et 5 ne sont pas connectés. Assignation des contacts Adaptateur XLR 3 points mâle vers XLR 5 points femelle K3DHM0020 Les points 4 et 5 ne sont pas connectés.
CARACTÉRISTIQUES TECHNIQUES
Référence: CLF4FCPOIP Catégorie de produit: Projecteur d’extérieur à LED Type: Projecteur Fresnel réglable par perche avec fonction zoom Spectre de couleurs: RGBW (CCT 1600K - 6500K) IRC: 96 Nombre de LED: 1 LED Array (Rx30, Gx30, Bx24, Wx68) Type de LED: 570 W Fréquence du signal PWM de la LED: 600Hz, 1200Hz, 2000Hz, 4000Hz, 6000Hz, 25kHz (réglable) Angle de dispersion: 14° à 50° (champ de 24° à 69°) Entrée DMX: Embase XLR 5broches mâle (IP65 Seetronic) Sortie DMX: Embase XLR 5broches femelle (IP65 Seetronic) Mode DMX: 1 canal, 2 canales DIM, 2 canales CCT, 3 canales RGB, 4 canales RGBW, 4 canales CCT, 6 canales HSI/CCT, 7 canales RGB/CCT, 8 canales RGBW 16Bit, 10 canales HSI/CCT, 16 canales RGBW/CCT 16Bit Fonctions DMX: Dimmer, dimmer précis, stroboscope, RGBW, RGBW précis, CCT avec Tint, HSI, macros de couleur, Record User Color, Color Preset Crossfade, courbe de dimmer, Dimmer Response, fréquence MLI, Red Shift, réglage du ventilateur, affichage, paramètre par défaut Pilotage: DMX512, compatible RDM Fonctions Standalone (mode autonome): Dimmer, CCT avec Tint, HSI, RGBW, gel, User Color 1 - 8, User Loops 1-8, Master/Slave, Delaytime Slave, Quick-Light Éléments de commande: 3encodeurs rotatifs à bouton poussoir, zoom manuel, cloches de contrôle pour perche de réglage des fonctions Zoom, Pan et Tilt Réglages du système: Inversion de l’écran, éclairage de l’écran On/Off, DMX Fail, courbes de dimmer, Dimmer Res- ponse, Red Shift, fréquence MLI, étalonnage des couleurs, Auto Lock, réglage du ventilateur, Factory Reset, UC/Loops Reset Éléments d’affichage: Écran OLEDDMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI
Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : https://cdn-shop.adamhall.com/ media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT (Valid in the European Union and other European countries with waste separation) (Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu‘en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d‘éviter tout dommage à l‘environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des aut- res types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l‘environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit ne doit pas être mélangé à d‘autres déchets commerciaux lors de la collecte. Conformité CE La société Adam Hall GmbH déclare par la présente que ce produit est compatible avec les régulations suivantes (le cas échéant) : R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017 Directive basse tension (2014/35/EU) Directive CEM (2014/30/EU) RoHS (2011/65/EU) La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com. Pour toute information complémentaire, contactez-nous : info@adamhall.com. Sous réserve de fautes d’impression et d’erreurs, ainsi que de modifications techniques ou autres ! Tension de fonctionnement: 100 - 240 V CA / 50 - 60 Hz Puissance absorbée: 350W Flux lumineux: 9100lm Efficacité: 26lm/W Connecteur d’alimentation: ENTRÉE (INPUT): Seetronic, compatible avec PowerCON TRUE1 SORTIE (OUTPUT): Seetronic, compatible avec PowerCON TRUE1 (max. 8,1A) Température ambiante (en service): -15 à +45 °C Groupe de risque: RG1 Matériau du boîtier: Métal moulé sous pression Coloris du boîtier: Noir Refroidissement du boîtier: Ventilateur thermorégulé IP65 + caloduc Indice de protection: IP65 Dimensions (L×H×P, avec cloches de commande, sans équerre de montage ni volet coupe-flux): 433 x 420 x 531 mm Poids: 23kg Autres caractéristiques: Lentille de Fresnel de 250 mm. Zoom manuel. Étrier réglable par perche avec tenon TV intégré de 28mm. Cordon d’alimentation, cadre pour filtre et volet coupe-flux à 8couteaux fournis.DMX ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCHENGLISH
Référence: CLF4FCPOIP Catégorie de produit: Projecteur d’extérieur à LED Type: Projecteur Fresnel réglable par perche avec fonction zoom Spectre de couleurs: RGBW (CCT 1600K - 6500K) IRC: 96 Nombre de LED: 1 LED Array (Rx30, Gx30, Bx24, Wx68) Type de LED: 570 W Fréquence du signal PWM de la LED: 600Hz, 1200Hz, 2000Hz, 4000Hz, 6000Hz, 25kHz (réglable) Angle de dispersion: 14° à 50° (champ de 24° à 69°) Entrée DMX: Embase XLR 5broches mâle (IP65 Seetronic) Sortie DMX: Embase XLR 5broches femelle (IP65 Seetronic) Mode DMX: 1 canal, 2 canales DIM, 2 canales CCT, 3 canales RGB, 4 canales RGBW, 4 canales CCT, 6 canales HSI/CCT, 7 canales RGB/CCT, 8 canales RGBW 16Bit, 10 canales HSI/CCT, 16 canales RGBW/CCT 16Bit Fonctions DMX: Dimmer, dimmer précis, stroboscope, RGBW, RGBW précis, CCT avec Tint, HSI, macros de couleur, Record User Color, Color Preset Crossfade, courbe de dimmer, Dimmer Response, fréquence MLI, Red Shift, réglage du ventilateur, affichage, paramètre par défaut Pilotage: DMX512, compatible RDM Fonctions Standalone (mode autonome): Dimmer, CCT avec Tint, HSI, RGBW, gel, User Color 1 - 8, User Loops 1-8, Master/Slave, Delaytime Slave, Quick-Light Éléments de commande: 3encodeurs rotatifs à bouton poussoir, zoom manuel, cloches de contrôle pour perche de réglage des fonctions Zoom, Pan et TiltDMX DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI
