DGN576SNCD - Plaque de grill Dyna-Glo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Grill à charbon double chambre
Marque	Dyna-Glo
Modèle	DGN576SNCD
Combustible	Charbon de bois ou bois
Usage	Extérieur uniquement, dans un endroit bien ventilé
Surface de cuisson	4 grilles de cuisson en porcelaine (réfractaires)
Grille de réchauffement	Oui, amovible
Réglage de la hauteur du bac à charbon	Manivelle ajustable pour contrôler la température
Réglage de l'air	2 registres de tirage latéraux + registre de cheminée
Système de cendres	Plateau à cendres amovible avec poignée
Indicateur de température	Oui, sur le couvercle (jusqu'à 260 °C / 500 °F)
Tablettes latérales	2 (droite et gauche) avec supports
Panier de rangement	Oui, sous le gril
Roues et roulettes	2 roues + 2 roulettes pivotantes
Pieds	Avec pattes en métal
Portes d'accès	2 portes latérales pour ajout de charbon
Cloison de séparation amovible	Permet une cuisson en zones séparées
Matériau	Acier avec revêtement en porcelaine sur les grilles
Garantie	1 an contre les défauts de fabrication (pièces)
Assemblage	Recommandé 2 personnes, durée ~50 min
Service client	1-877-447-4768 (lun-ven, 8h30-16h30 HNC)
Pays d'origine	Fabriqué par GHP Group Inc, USA

FOIRE AUX QUESTIONS - DGN576SNCD Dyna-Glo

De quel type d'appareil s'agit-il ?

Il s'agit d'un gril à charbon de bois à double chambre, modèle DGN576SNCD, de la marque Dyna-Glo.

Comment assembler le gril ?

L'assemblage nécessite deux personnes et environ 50 minutes. Suivez les instructions du manuel, en fixant les roues, les pieds, les tablettes, les registres, la manivelle et le couvercle. Utilisez la quincaillerie fournie (vis, boulons, goupilles).

Comment allumer le charbon ?

Ouvrez le couvercle, retirez les grilles, placez le bac à charbon à mi-hauteur, disposez les briquettes en couche uniforme, allumez-les, puis abaissez le bac en position basse. Attendez des flammes avant de remettre les grilles avec des gants résistant à la chaleur.

Comment régler la température ?

Utilisez la manivelle pour monter ou descendre le bac à charbon. Ouvrez les registres de tirage latéraux pour augmenter le débit d'air (température max 260 °C). Fermez-les pour baisser la température. Le registre de cheminée permet aussi de réguler l'air.

Le gril peut-il être utilisé à l'intérieur ?

Non, ce gril est pour usage extérieur uniquement. Brûler du charbon à l'intérieur peut provoquer une intoxication mortelle au monoxyde de carbone.

Comment nettoyer le gril ?

Laissez refroidir complètement. Nettoyez l'intérieur avec un chiffon humide, les grilles avec de l'eau tiède (ne pas utiliser d'eau froide sur une grille chaude). Le plateau à cendres se retire par l'avant. N'utilisez pas de produits abrasifs sur les surfaces en porcelaine.

Où puis-je trouver des pièces de rechange ?

Appelez le service client au 1-877-447-4768 ou consultez la liste des pièces dans le manuel. Les pièces sont expédiées gratuitement sous garantie.

Comment utiliser la cloison de séparation ?

Retirez les grilles et la grille de réchauffement, insérez la cloison entre les tasseaux de support. Cela permet de cuire avec deux zones de chaleur différentes (cuisson directe et indirecte).

Quelle est la garantie ?

Garantie limitée de 1 an contre les défauts de fabrication (pièces). La peinture est garantie contre les défauts, mais pas la rouille due à une utilisation normale.

Le gril est-il lourd ?

Oui, l'unité est lourde. Deux personnes sont recommandées pour l'assemblage et le déplacement. Ne déplacez jamais le gril en cours d'utilisation ou quand les cendres sont chaudes.

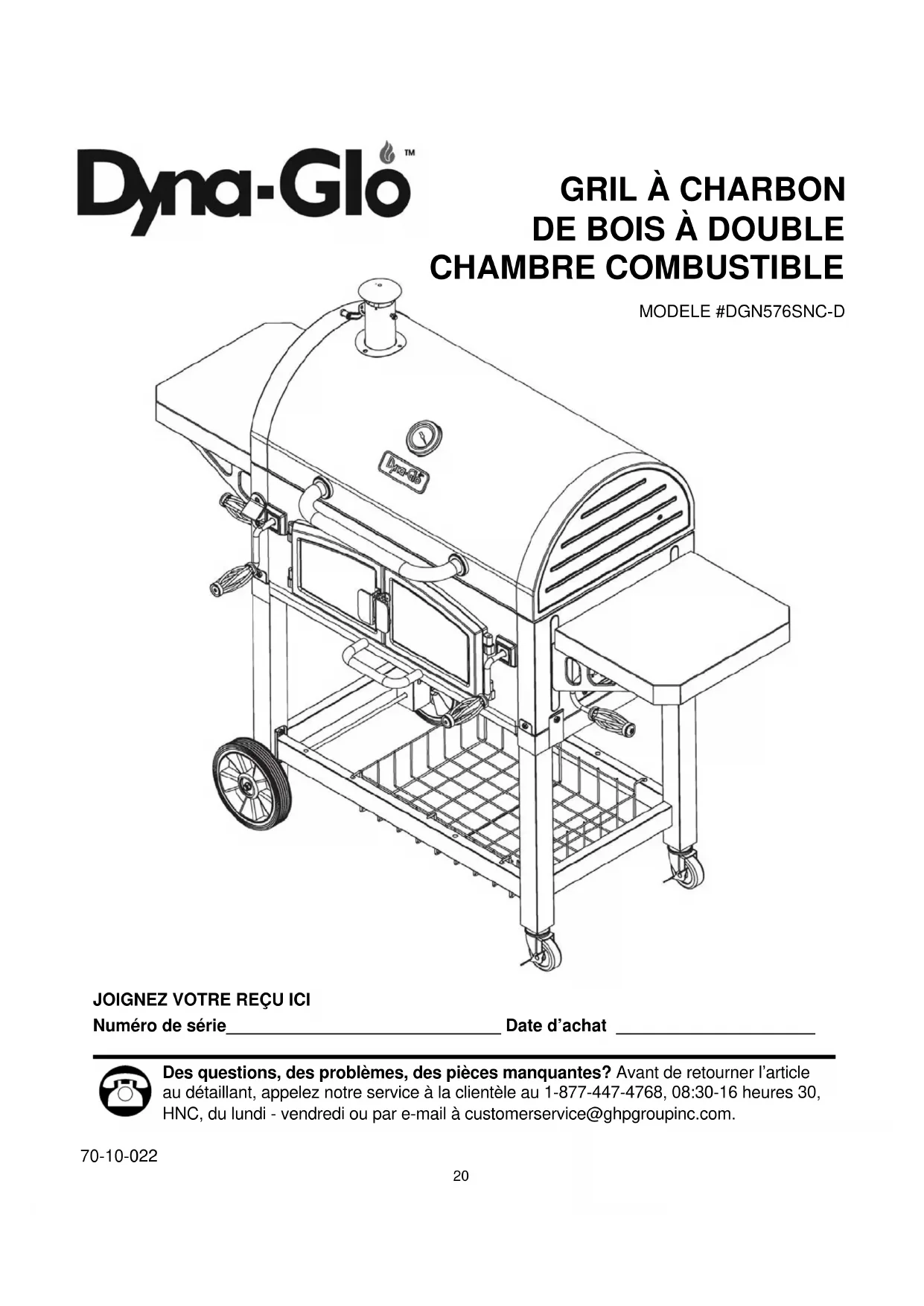

MODE D'EMPLOI DGN576SNCD Dyna-Glo

Numéro de série Date d'achat

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article au détaillant, appelez notre service à la clientèle au 1-877-447-4768, 08:30-16 heures 30, HNC, du lundi - vendredi ou par e-mail à [e-mail].

70-10-022

TABLE DES MATIÈRES

Consignes de sécurité 21

Contenu de l'emballage 23

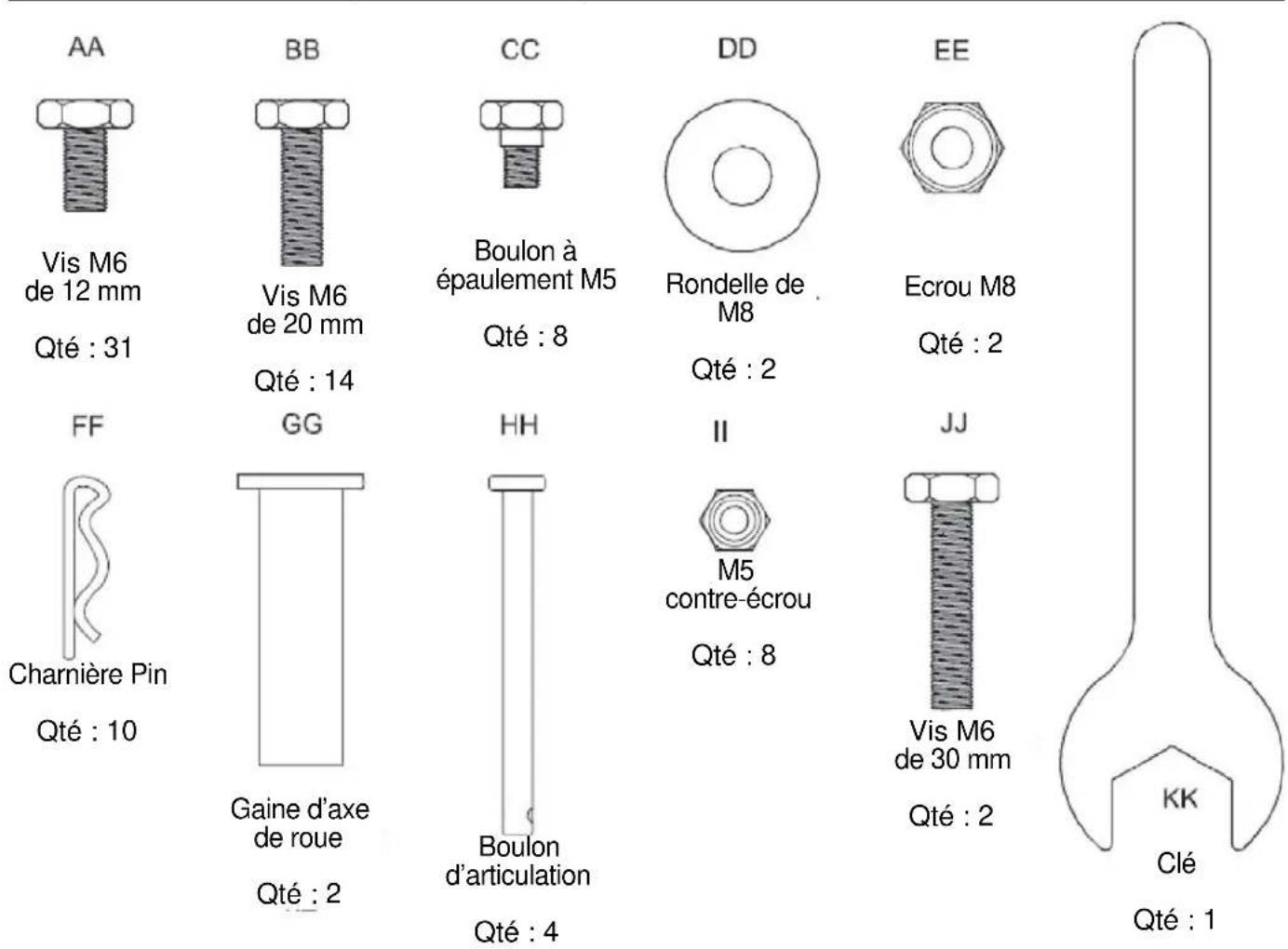

Quincaillerie incluse 24

Préparation 24

Instructions pour l'assemblage 25

Mode d'emploi 33

Entretien 36

Garantie 36

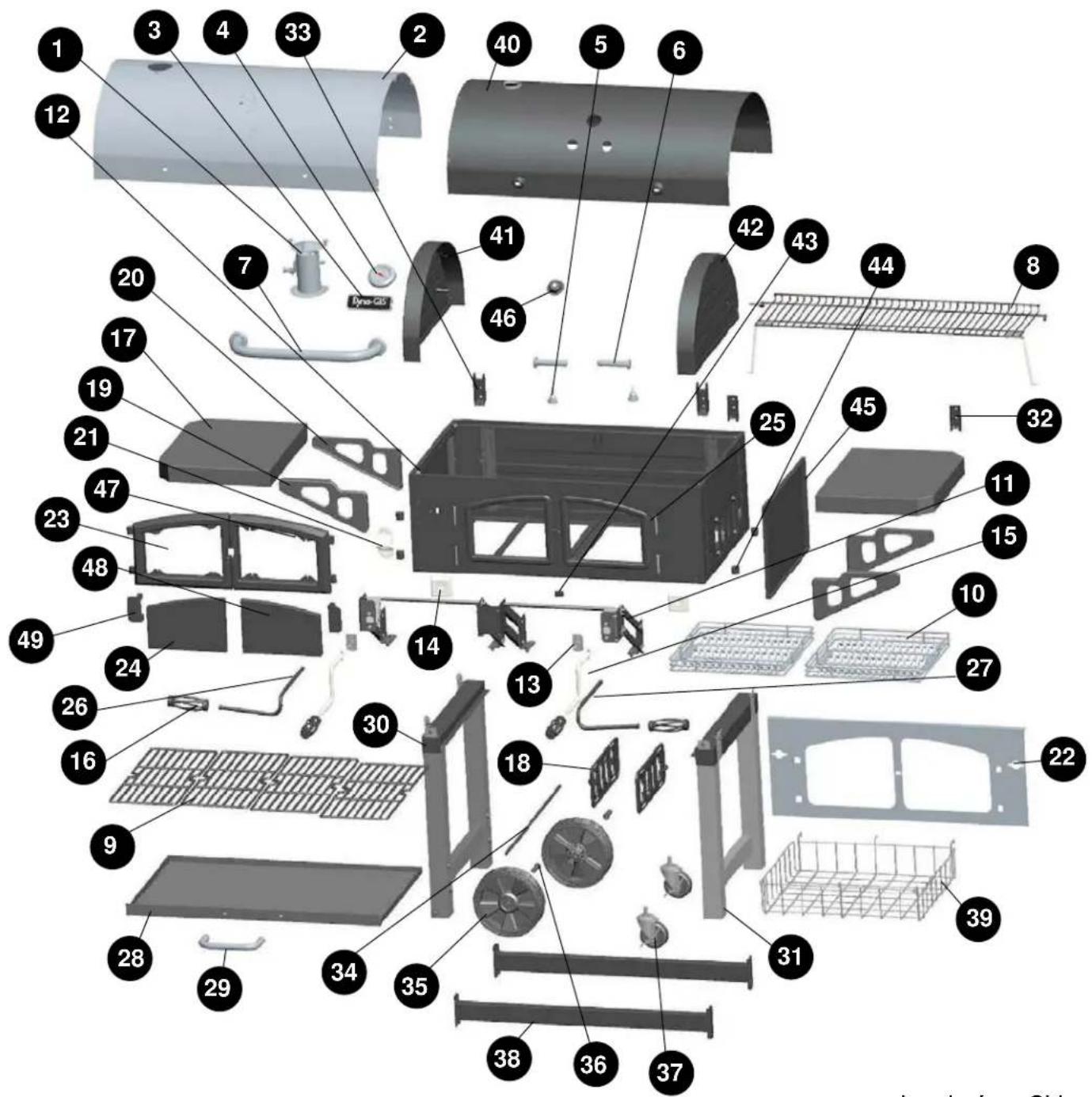

Liste des pièces de rechange 37

CONSIGNES DE SÉCURITÉ

Assurez-vous de lire et de comprendre l'intégralité de ce manuel avant de tenter d'assembler, d'utiliser ou d'installer le produit. Si vous avez des questions concernant ce produit, veuillez téléphoner au service à la clientèle au 1-877-447-4768, 08:30-16 heures 30, HNC, du lundi - vendredi.

ATTENTION

- Cette unité est lourde. DEUX PERSONNES DE SÉCURITÉ POUR ASSEMBLAGE REQUIS. Certaines pièces peuvent comporter des bords tranchants. Portez des gants si nécessaire. Lisez et suivez toutes les instructions de sécurité, les avertissements et les instructions de montage, utilisation et d'entretien avant d'essayer d'assembler et à utiliser.

AVERTISSEMENT

• Gardez un extincteur à proximité de ce produit à tout moment.
• Ce gril est pour usage extérieur seulement dans des zones bien ventilées.
• L'utilisation de médicaments d'alcool, d'ordonnance ou en vente libre peuvent nuire à la capacité de l'utilisateur à assembler correctement et en toute sécurité lors faire fonctionner cet appareil.

• Soyez prudent lorsque vous le levage et le déplacement de l'appareil pour éviter les maux de dos ou de blessures au dos. Ne déplacez pas l'appareil lorsqu'il est en cours d'utilisation.
• Ne pas faire fonctionner l'appareil à proximité de matériaux inflammables ou combustibles ou sous tel que les terrasses, les vérandas ou abris d'auto. Un dégagement minimum de 36 pouces. (91,4 cm) est recommandé. Ne pas faire fonctionner l'appareil dans les frais généraux de construction.
• Un dégagement minimal aux matériaux combustibles est de 36 po (91,4 cm) sur les côtés et le dos.
• NE PAS utiliser cet appareil comme un appareil de chauffage.
• Faites fonctionner l'appareil sur une surface stable, plane, ininflammable surface telle que l'asphalte, le béton ou la terre ferme. Ne pas faire fonctionner l'appareil sur des matériaux inflammables tels que des tapis ou terrasse en bois.
• Soyez prudent lorsque l'assemblage et le fonctionnement de cet appareil afin d'éviter les coupures et les éraflures de bords.
• NE PAS utiliser ce produit d'une manière autre que sa destination. Il n'est pas destiné à un usage commercial. Il n'est pas destiné à être installé ou utilisé dans ou sur un véhicule de loisir et / ou de bateaux.
• NE PAS entreposer cet appareil à proximité d'essence ou autres liquides inflammables ou de vapeurs inflammables où d'autres peuvent être présents.
• NE PAS entreposer ou d'utiliser cet appareil dans un endroit accessible aux enfants ou les animaux domestiques. Stockez l'appareil dans un endroit sec et protégé.
• NE PAS laisser l'appareil sans surveillance pendant son utilisation.
• NE PAS laisser les cendres chaudes sans surveillance jusqu'à la grille refroidit complètement.
• NE PAS déplacer l'appareil en cours d'utilisation ou en cendres sont encore chaudes. Laissez l'appareil refroidir complètement avant de déplacer ou de le ranger.
• Ne jamais utiliser d'essence ou d'autres liquides très volatils comme un démarreur.
• Toujours faire cuire vos aliments sur la grille après que la flamme est grillée.
• Disposez des cendres froides en les enveloppant dans du papier d'aluminium épais et placer dans un récipient incombustible. Assurez-vous qu'il n'y a pas d'autres matériaux combustibles ou à proximité du récipient.
• Si vous devez disposer des cendres en moins de temps qu'il n'en faut pour les cendres refroidir complètement, puis retirer les cendres de l'unité, en utilisant des gants isolants avec des pinces métalliques longues le long de pelle ou cheminée. Placez les braises dans du papier aluminium et faites-les tremper complètement avec de l'eau avant de les jeter dans un récipient incombustible.
• Laissez l'appareil refroidir complètement avant de procéder à tout nettoyage ou entretien régulier.

PROPOSITION 65 DE CALIFORNIE

- Les combustibles utilisés dans les appareils de chauffage et le charbon de bois et les produits de combustion de ces combustibles contiennent des produits chimiques connus dans l'État de Californie pour causer le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Ce produit contient des produits chimiques, du plomb et des composés de plomb, y compris, reconnus par l'État de Californie pour causer le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Se laver les mains après manipulation.

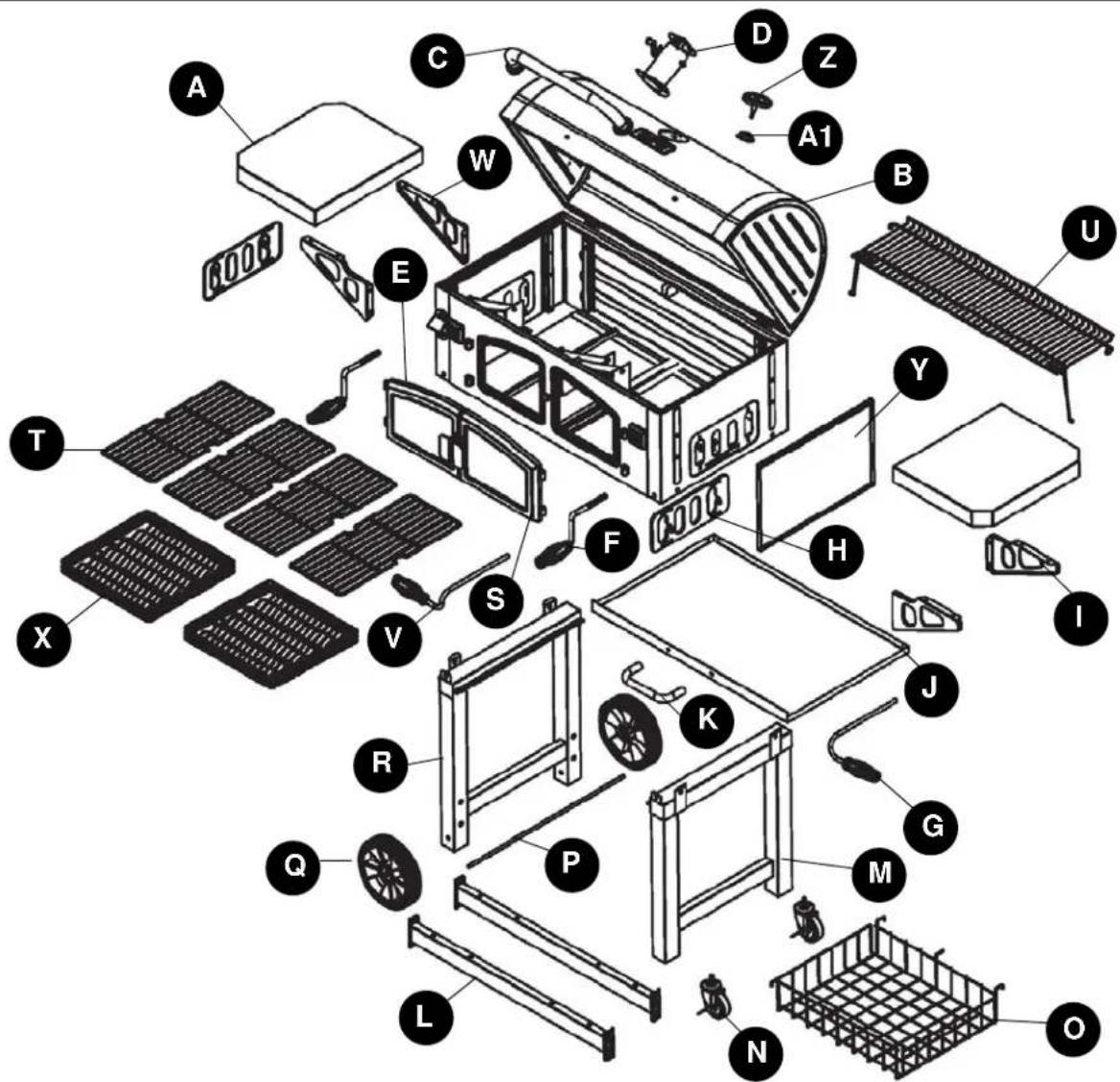

PIÈCE	DESCRIPTION	QTÉ
A	Tablette latérale 2
B	Couvercle et boîtier 1
C	Poignée du couvercle 1
D	Cheminée 1
E	Porte du compartiment à charbon 1
F	Manivelle	2
G	Poignée du registre de tirage-droite	1
H	Registre de tirage	2
I	Support de tablette latérale - droit arrière/gauche avant	2
J	Plateau à cendres	1
K	Poignée du plateau à cendres 1
L	Barre de soutien du chariot	2
M	Pattes droites	1
N	Roulettes	2

PIÈCE	DESCRIPTION	QTÉ
O	Panier de rangement	1
P	Axe de roue	1
Q	Roue	2
R	Pattes gauches	1
S	Accès charbon de porte-droit	1
T	Grille	4
U	Grille de réchauffement	1
V	Poignée du registre de tirage- gauche	1
W	Support de tablette latérale - gauche arrière/droit avant	2
X	Panier à charbon	2
Y	Panneau diviseur	1
Z	Indicateur de température	1
A1	Lunette de noix de température Jauge	1

PRÉPARATION

Avant de commencer l'assemblage du produit, assurez-vous d'avoir toutes les pièces. Comparez les pièces dans l'emballage avec la liste des pièces de la page précédente et la quincaillerie indiquée ci-dessus. S'il y a des pièces manquantes ou endommagées, ne tentez pas d'assembler le produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.

Temps d'assemblage approximatif : 50 minutes, par deux personnes

Outils nécessaires pour l'assemblage et la vérification des fuites (non inclus) : tournevis cruciforme

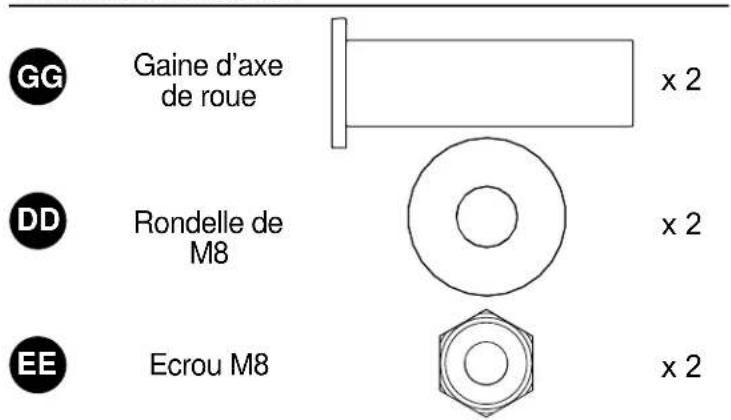

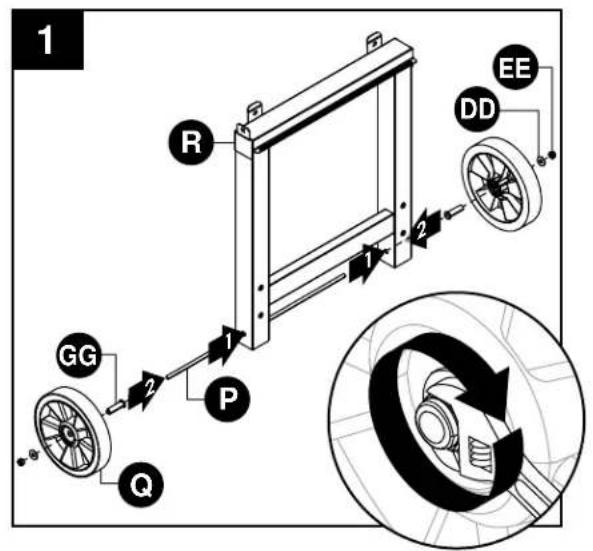

1. Insérez l'axe de roue (P) dans les pattes gauches (R). Fixez une roue (Q) à chaque extrémité de l'axe de roue (P) avec une gaine d'axe de roue (GG), une rondelle M8 (DD) et un écrou M8 (EE).

Quincaillerie utilisée

1. Fixez les roulettes (N) aux roues droites (M) et serrez avec la clef (KK).

Quincaillerie utilisée

1. Fixez les deux barres de soutien (L) aux pattes gauches (R) avec deux boulons M6x12 (AA) de chaque côté.

Quincaillerie utilisée

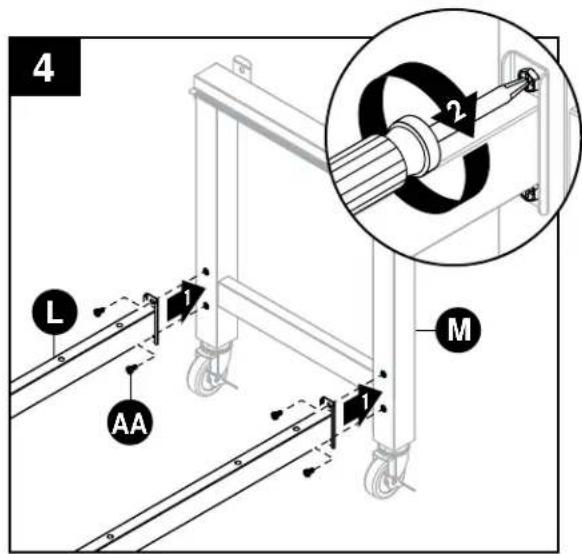

1. Fixez les deux barres de soutien (L) aux pattes droites (M) avec deux boulons M6x12 (AA) de chaque côté.

Quincaillerie utilisée

Vis M6 de 12 mm

x 4

1. Fixez le panier de rangement (O) aux barres de soutien (L).

NOTE: Assurez-vous de bien insérer les quatre crochets du panier (O) dans les trous des supports du chariot (L).

1. Demandez à quelqu'un de vous aider à installer le couvercle et le boîtier du barbecue (B) sur les pattes gauches (R) et les pattes droites (M).

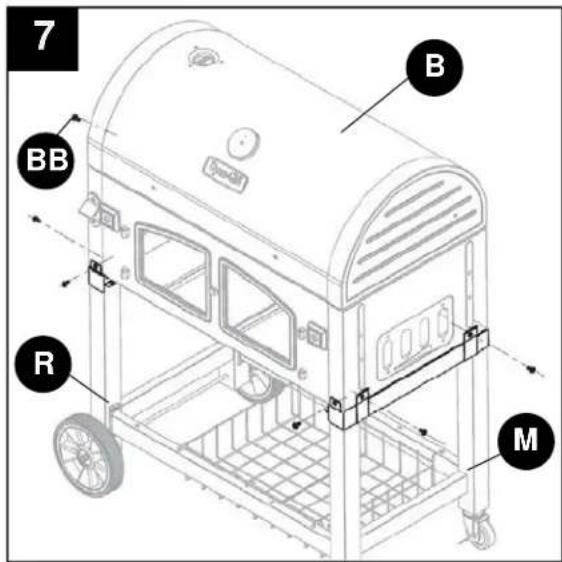

1. Fixez le couvercle et le boîtier du barbecue (B) sur les pattes gauches (R) et les pattes droites (M) avec six boulons M6x20 (BB).

Quincaillerie utilisée

Vis M6 de 20 mm

x 6

1. Fixez le registre de tirage (H) à l'intérieur du boîtier du barbecue sous le couvercle (B) avec quatre boulons à épaulement M5 (CC) et quatre écrous freinés M5 (II). Faites la même chose avec l'autre registre de tirage(H).

NOTE: La partie avant du couvercle et du boîtier (B) n'est pas montrée pour faciliter l'installation.

Quincaillerie utilisée

Boulon à épaulement M5

x 8

M5 contre-écrou

x 8

1. Insérez la poignée du registre de tirage droit (G) dans les deux trous du registre (H). Faites tenir avec deux goupilles fendues (FF). Faites la même chose avec la poignée du registre gauche (V).

Quincaillerie utilisée

Goupille fendue

x 4

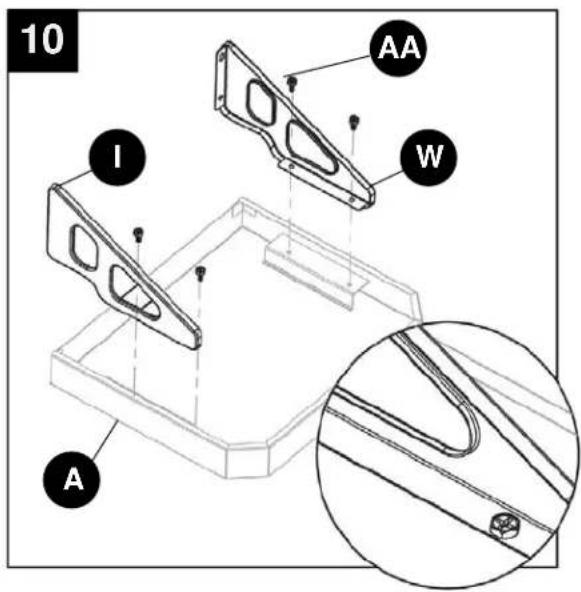

1. Placez la tablette à l'envers et fixez le support latéral gauche/arrière, droit/avant (W) et le support latéral gauche/avant, droit/arrière (I) à la tablette (A) avec quatre boulons M6x12 (AA) de chaque côté. Faites la même chose avec l'autre tablette.

Quincaillerie utilisée

Vis M6 de 12 mm

x8

1. Fixez la porte d'accès gauche à la chambre de combustion (E) du gril à l'ensemble du foyer et couvercle (B). Insérez deux boulons à goupille dans cette porte d'accès (E) et fixez la à l'aide de deux goupilles fendues (FF).

Répéter le même processus avec la porte d'accès à la chambre de combustion droite (S).

Quincaillerie utilisée

1. Fixez la tablette droite (A) au couvercle et au boîtier (B) avec quatre boulons M6x20 (BB). Faites la même chose à gauche avec l'autre tablette (A).

NOTE: Serrez les deux boulons du haut M6x20 (BB) avant de serrez les boulons du bas M6x20 (BB).

Quincaillerie utilisée

Vis M6 de 20 mm

x 8

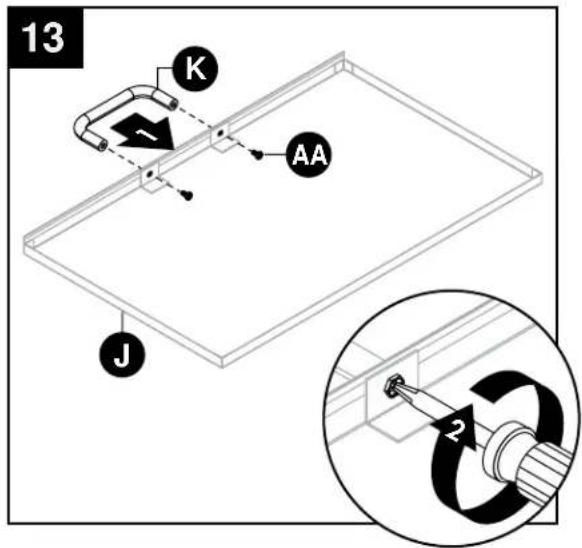

1. Fixez la poignée du cendrier (K) au cendrier (J) avec deux boulons M6x12 (AA).

Quincaillerie utilisée

Vis M6 de 12 mm

x 2

1. Mettez le cendrier (J) sous le boîtier du barbecue (B).

2. Fixez la cheminée (D) sur le couvercle du barbecue (B) avec trois boulons M6x12 (AA).

NOTE: Soyez certain que la poignée du registre de tirage se trouve du côté avant du barbecue.

Quincaillerie utilisée

Vis M6 de 12 mm

x 3

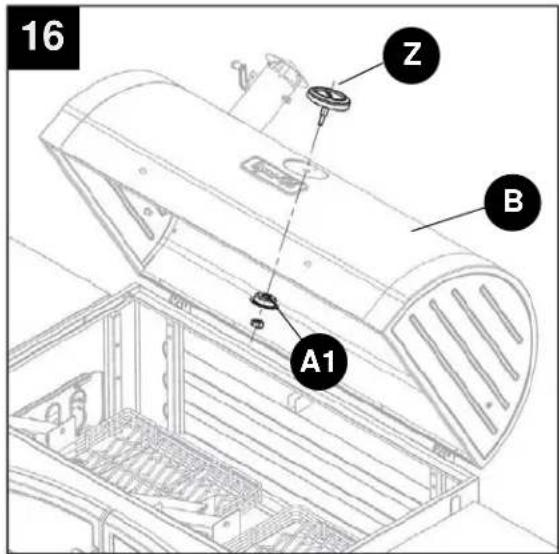

1. Fixez l'indicateur de température (X) au couvercle (B) avec un écrou.

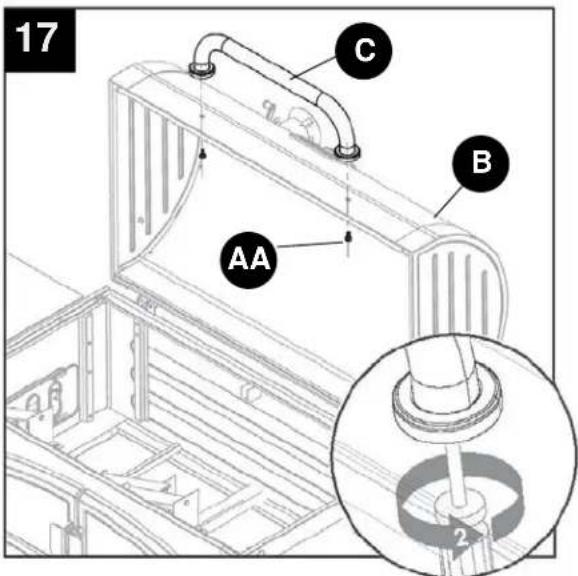

2. Fixez la poignée du couvercle (C) au couvercle (B) avec deux boulons M6x12 (AA).

Quincaillerie utilisée

Vis M6 de 12 mm

x 2

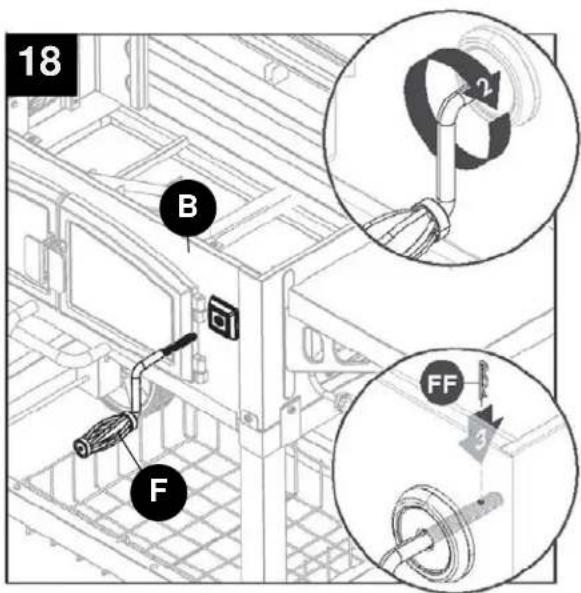

1. Insérez la manivelle (F) dans le boîtier du barbecue (B). Faites tenir avec une goupille fendue (FF).

Quincaillerie utilisée

Goupille fendue

x 1

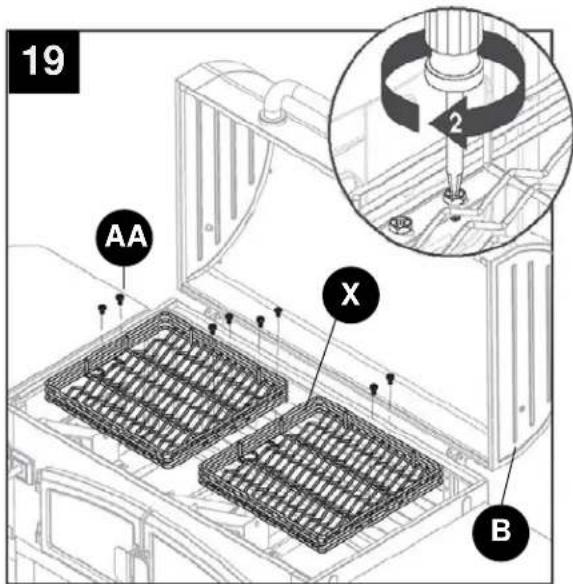

1. Fixez 2 bacs à charbon (X) à l'ensemble intérieur du couvercle et du foyer (B) avec l'aide de 4 boulons M6x12.

Quincaillerie utilisée

Vis M6 de 12 mm

x 8

1. Insérez la cloison de séparation (Y) à l'intérieur du couvercle et de l'ensemble du foyer (B).

2. Placez quatre grilles (T) sur l'ensemble du foyer et du couvercle (B).

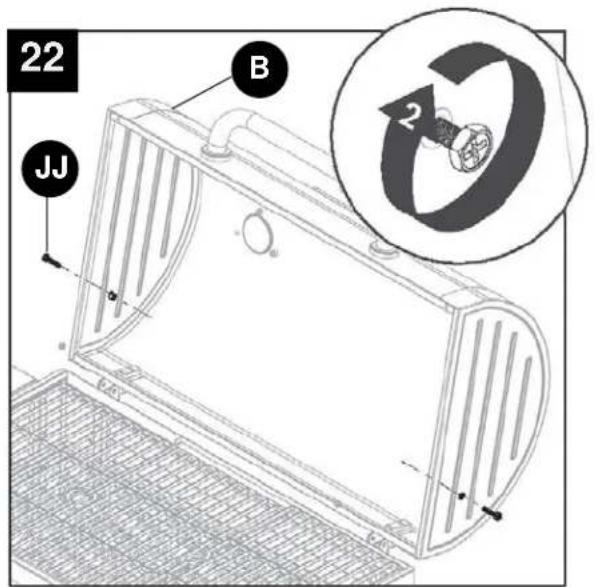

1. Insérez un boulon M6x30 (JJ) dans les parties latérales du couvercle (B), NE VISSEZ pas complètement.

Quincaillerie utilisée

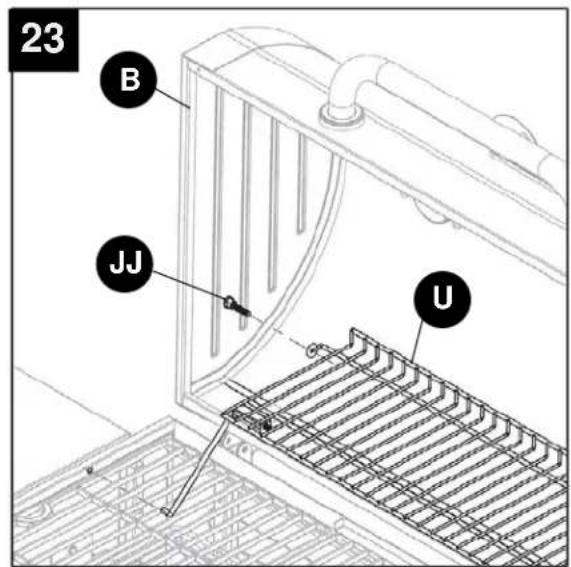

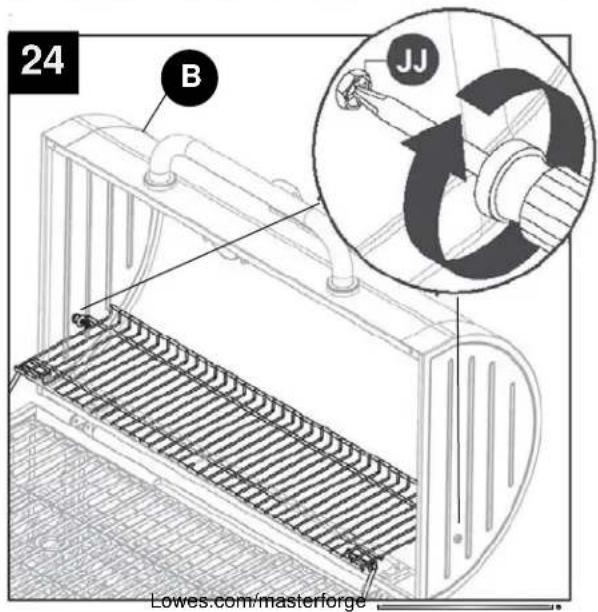

1. Insérez une extrémité de la grille de réchauffement (U) dans le boulon du couvercle M6x30 (JJ) et dans le trou du boîtier (B). Faites la même chose de l'autre côté.

2. Serrez complètement les boulons M6x30 (JJ) de chaque côté du couvercle (B).

Retirer la cloison de séparation du grill

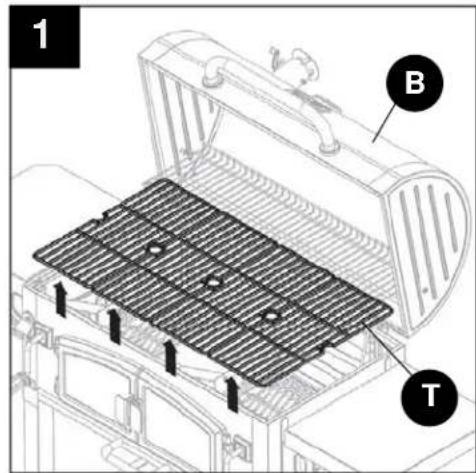

1. Retirez les quatre grilles (T) de l'ensemble du couvercle et du foyer (B).

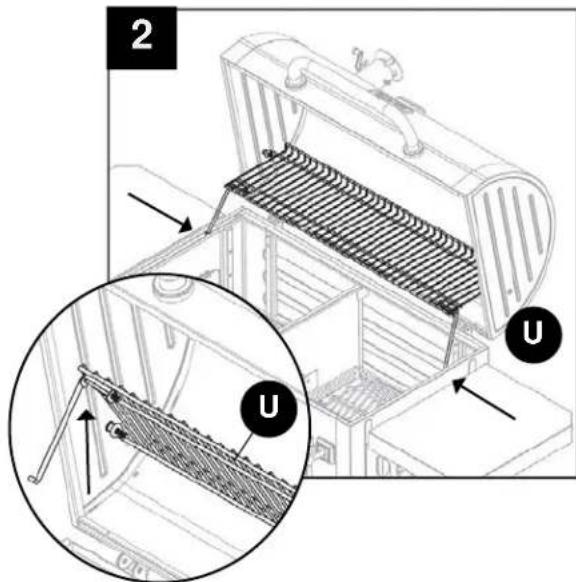

2. Retirez les supports de grille de réchaud (U) du foyer en appuyant sur les deux traverses tout en les tirant vers le centre du gril. Faites pivoter la grille de réchaud (U) vers le haut afin de faire de la place au cloison de séparation (Y).

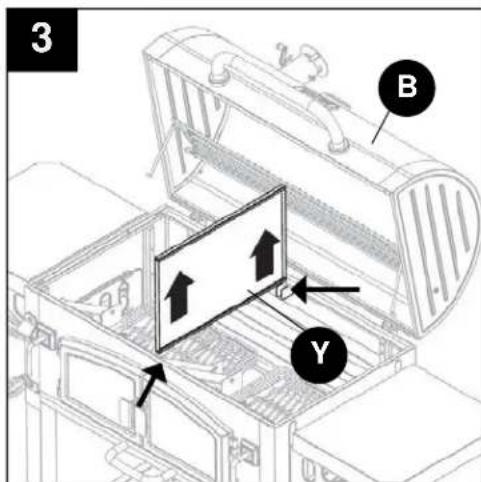

3. Retirez la cloison de séparation (Y) de l'ensemble du foyer (B). Remettez les grilles et la grille de réchaud à leur position originale.

REMARQUE: En plaçant la cloison de séparation dans l'ensemble de foyer (B), assurez-vous, s'il vous plaît, que cette cloison soit bien logée entre les tasseaux de support situés sur le côté avant et arrière du foyer.

DANGER

- DANGER MONOXYDE DE CARBONE. Faire brûler du charbon à l'intérieur peut vous tuer. Les émissions de monoxyde de carbone qui s'y dégage n'ont pas d'odeur. Ne faites JAMAIS brûler du charbon dans une maison, un véhicule ou une tente.

Il y a un plateau à charbon ajustable dans ce barbecue. Vous pouvez faire monter ou descendre le plateau à cendre en tournant la manivelle. Cela permet d'ajuster la température de cuisson en fonction du type d'aliment et du type de cuisson. Cela facilite aussi le nettoyage de l'intérieur du barbecue lorsque l'appareil est complètement refroidi. On ne recommande pas de lever un plateau de charbon plein à plus de la moitié du réglage de la hauteur.

NOTE: Le revêtement de la grille est fragile puisqu'il est fait de porcelaine. Manipulez avec soin pour ne pas l'endommager. NE refroidissez PAS la grille avec de l'eau froide lorsqu'elle est chaude puisqu'elle pourrait craquer. Elle se refroidira graduellement.

Instructions pour l'allumage du charbon

• Ouvrez le couvercle du barbecue
• Enlevez les grilles de cuisson
• Mettez le plateau de charbon à la mi-hauteur
• Mettez une couche uniforme de briquettes au charbon sur le plateau à charbon. Soyez certain que le charbon n'e déborde pas du plateau.
• Allumez les briquettes
• Mettez le plateau de charbon à la position du bas
• Laissez le couvercle ouvert jusqu'à ce que des flammes jaillissent des briquettes.
• Utilisez des gants résistant à la chaleur pour installer les grilles dans le barbecue lorsque les briquettes sont allumées.
• Ajustez le plateau de charbon pour obtenir la température désirée.
  Réglage de la température
• Pour une température maximale, ouvrez et ajustez les deux évents sur les côtés du boîtier. Pour diminuer la température, fermez les évents sur les côtés du boîtier.

NOTE: La température ne doit pas être supérieure à 500°F (260°C). Vous devriez ouvrir le couvercle pour laisser refroidir les briquettes si la température est supérieure à 500°F (260°C). La température de cuisson ne doit pas être supérieure à 500°F (260°C).

La préparation

1. Vous devriez préparer l'appareil avant de l'utiliser la première fois, et ce, afin d'améliorer la qualité de la cuisson et la durabilité de l'appareil. Les aliments pourraient avoir un goût de métal et/ou la surface de l'appareil pourrait être endommagée si vous ne suivez pas ces instructions.
2. Enlevez les étiquettes mobiles du marchand sur l'appareil, mais N'ENLEVEZ PAS les avertissements de sécurité sur l'appareil.
3. Mettez une rangée uniforme de charbon sur le plateau à charbon. Soyez certain que le charbon ne déborde pas du plateau.
4. Appliquez une couche d'huile végétale de cuisson sur les surfaces à l'intérieur.
5. Allumez les briquettes et positionnez le plateau de charbon à la hauteur moyenne avec la manivelle.
6. Continuez à faire brûler pendant environ deux heures en gardant le couvercle fermé et les registres de tirage ouvert de ¼. Attendez le refroidissement de l'appareil.
7. Une fois terminé, l'appareil peut être utilisé.

Des traces de rouille peuvent apparaître à l'intérieur du barbecue. Une fine couche d'huile végétale à l'intérieur du barbecue protègera votre barbecue. Il faudra peut-être apporter des retouches sur les surfaces extérieures du barbecue. Nous vous recommandons d'utiliser de la peinture haute température en vaporisateur.

NE PEINTUREZ JAMAIS L'INTÉRIEUR DE L'APPAREIL!

Utilisation: La porte avant, registres de tirage, et la cheminée AVERTISSEMENT: Ces pièces de métal peuvent être très chaude lors de l'utilisation. Portez toujours des gants résistant à la chaleur lorsque vous touchez ces pièces.

• Pour ouvrir la porte, soulevez-la un peu et tirez.
• Pour fermer la porte, soulevez-la un peu et poussez-la sur le loquet.
• Ajustez le débit d'air en tirant ou en poussant la poignée des registres de tirage. Les registres sont sur les côtés.
• Ajustez le débit d'air de la cheminée en tirant la poignée dans le sens opposé de la cheminée et en baissant ou en levant la poignée jusqu'à l'obtention du débit d'air désiré. Cuisson

Nous recommandons le charbon. Toutefois, le bois ou une combinaison des deux peut être utilisé comme combustible. Il faut placer ces matières combustibles sur le plateau avant de les allumer. Ne faites pas un trop gros feu. Nous recommandons de ne pas utiliser plus de 1,8 kg (environ 60 briquettes) et d'en ajouter d'autres au besoin lors de la cuisson. Placez les grilles de cuisson dans l'appareil avec des gants résistant à la chaleur lorsque le feu s'est éteint. Des blessures graves et/ou des dommages matériels peuvent survenir si l'on ne suit pas les instructions sur l'allumage du charbon.

Avertissement

. La plupart des surfaces de l'appareil sont chaudes lors de l'utilisation. Soyez excessivement prudent. Ne laissez pas les personnes s'y approcher.
. Portez des vêtements de protection pour empêcher les blessures.
. Ne laissez pas les enfants et les animaux s'approcher.
. NE DÉPLACEZ PAS l'appareil durant son utilisation.
. Ne remplacez jamais l'allume-barbecue pour le charbon par de l'essence, du kérosène ou de l'alcool. La loi interdit dans certains États l'utilisation d'allume-barbecue pour le charbon. Dans ce cas, l'allume-barbecue en cube à la paraffine peu être utilisé au lieu d'un allume-barbecue pour le charbon. N'utilisez jamais un allume-barbecue liquide pour le charbon avec un allumeur électrique.

Entretien du barbecue

Il faut nettoyer le barbecue en fonction de son utilisation. Soyez certain que les charbons sont complètement éteints et que les grilles sont refroidies avant de nettoyer l'intérieur de l'appareil. Nous recommandons l'utilisation d'un tampon nettoyeur pour enlever les taches sur le couvercle et le devant. Nettoyez l'intérieur avec un chiffon ou un essuie-tout. Nettoyez les grilles avec de l'eau tiède et asséchez en tapotant. Le revêtement est fragile. Il ne faut pas frapper ou laissez tomber les grilles.

GARANTIE LIMITÉE

Garantie limitée de 1 an

Ce barbecue est garanti 1 an contre les pièces cassées ou endommagées au moment de l'achat. Il est garanti exempt de défauts. La peinture est garanti exempt de défauts à l'exception de la rouille, qui apparaissent après un usage répété peut.

Cette garantie ne couvre pas les dommages ou les questions liées à la négligence, l'abus, ou des modifications à l'appareil. Les travaux de réparation ne sont pas couverts.

Toutes les pièces qui répondent aux exigences de garantie seront expédiés sans frais via la discrétion des GHP Group, Inc (expédition par voie terrestre, Mail États-Unis, ou par la poste SEULEMENT). Tous les frais de manutention spéciales (c.-à-deuxième jour, la nuit, etc) seront à la charge du consommateur.

Toutes les réclamations de garantie sont valables uniquement à l'acheteur original et nécessitent une preuve de la date d'achat d'achat de vérification. Ce service est disponible en composant le numéro sans frais 1-877-447-4768, 08:30-16 heures et demie HNC, du lundi - vendredi.

AVIS: Certains états ne permettent pas l'exclusion ou la limitation accidentels ou consécutifs de limitations sur les dommages ou la durée d'une garantie implicite, les exclusions ou limitations ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez avoir d'autres droits légaux qui peuvent varier également d'un État à État.

Fabriqué par:

GHP Group Inc

8280 Austin Avenue

Morton Grove, IL, USA

60053-3207

Nom d'article : GRIL À CHARBON DE BOIS À DOUBLE CHAMBRE COMBUSTIBLE

Pour les pièces détachées, appelez notre service à la clientèle au 1-877-447-4768, 8 heures 30-16h30, HNC, du lundi - vendredi.

RÉF	DESCRIPTION	NO DE PIÈCE
n/a	Kit de quincaillerie	404-03025-00
n/a	Mode d'emploi / Manuel du propriétaire	70-10-022
1	Cheminée en acier inoxydable	404-01002-05
2	Extérieur du couvercle	404-03003-03
3	Badge Dyna-Glo	213-02002
4	Jauge de température – avec écrou	213-02005
5	Butoir du couvercle	403-01002-07
6	Goupille du couvercle avec goupille fendue	404-03002-03
7	Poignée de couvercle avec la quincaillerie	403-01002-02
8	Grille de réchaud avec les supports de fixation	403-03007-00
9	Grille de cuisson – 1 pièce	403-03006-00
10	Bac à charbon ( gauche et droit )	404-03003-02
11	Ensemble du bras de réglage du bac à charbon (gauche et droit)	403-03003-04
12	Ensemble la partie inférieure du foyer SEULEMENT. NE SONT PAS COMPRIS-régulateur situé sur le côté, plateau/bac à charbon, ensemble de bras du plateau/bac à charbon	414-03003-01
13	Montage fileté de la manivelle de réglage du bac à charbon	404-02003-10
14	Collerette de poignée de manivelle de réglage du bac à charbon–(gauche ou droite)	403-03003-05
15	Manivelle de réglage du bac à charbon seulement (gauche ou droite)	403-02003-02
16	Poignée de la manivelle de réglage du bac à charbon ou la manivelle de réglage du régulateur	403-02003-05
17	Tablette latérale	414-03004-01
18	Plaque de réglage latérale du régulateur – gauche ou droite	403-02003-08
19	Support de tablette latérale – du côté gauche et devant ou du côté droit et à l'arrière	403-01004-01
20	Support de tablette latérale – du côté gauche et à l'arrière ou du côté droit et devant	403-01004-02
21	Ouvre-bouteille	403-01003-05
22	Plaque frontale inoxydable pour foyer	414-03003-02
23	Encadrement de la porte d'accès à la chambre de combustion seulement–celui de gauche.	404-03014-02
24	Insert de la porte d'accès à la chambre de combustion avec la quincaillerie–celui de gauche.	404-03015-01
25	Goupille de charnière la porte d'accès à la chambre de combustion avec goupille fendue.	401-01013-03
26	Barre de réglage du régulateur latéral– la gauche (sans poigne de tréfilerie).	404-02003-06
27	Barre de réglage du régulateur latéral – la droite (sans poigne de tréfilerie).	404-02003-07
28	Bac à cendre sans poignée	403-03005-01
29	Poignée du bac à cendre et sa quincaillerie	403-01005-02
30	Ensemble de l'encadrement du pied gauche	403-03001-01
31	Ensemble de l'encadrement du pied droit	403-03001-02
32	Charnière supérieure du couvercle	404-03002-04
33	Charnière inférieure du couvercle	404-03002-02
34	Essieu à roues	403-01018-00
35	Roue	403-01019-00
36	Manchon pour essieu à roue	403-01021-00
37	Roulette (avec clé à molette compris)	403-01014-02
38	Traverse de support du bas – par devant et par derrière (la même)	403-03016-00
39	Panier à rangement	403-01015-00
40	Intérieur du couvercle	404-01002-06
41	Bouchon – gauche	404-01002-07

LISTE DES PIÈCES DE RECHANGE

RÉF	DESCRIPTION	NO DE PIÈCE
42	Bouchon – droit	404-01002-08
43	Loquet de la porte d'accès au corps du gril à charbon	403-03017-00
44	Charnière de porte d'accès du foyer – avec sa quincaillerie	404-03016-00
45	Cloison de séparation	404-03006-01
46	Collerette d'écrou de la jauge de température	213-02006
47	Encadrement de la porte d'accès à la chambre de combustion seulement – Côté droit	404-03014-01
48	Insert de la porte d'accès à la chambre de combustion avec sa quincaillerie – Côté droit	404-03015-02
49	Poignée de la porte d'accès à la chambre de combustion (gauche ou droite)	404-03017-01

PREPARACION
