DGN576DNCD - Plaque de grill Dyna-Glo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue au charbon de bois
Marque	Dyna-Glo
Modèle	DGN576DNCD
Alimentation	Charbon de bois (briquettes ou bois)
Matériau principal	Acier avec revêtement en porcelaine sur les grilles
Nombre de grilles de cuisson	3
Grille de réchauffement	Oui, 1 grille amovible
Plateau à charbon réglable en hauteur	Oui, par manivelle
Registres d'air réglables	2 latéraux + 1 cheminée
Indicateur de température	Oui, sur le couvercle
Tablettes latérales	2 amovibles
Roues	2 grandes roues + 2 roulettes pivotantes
Panier de rangement	Oui, sous le barbecue
Porte du compartiment à charbon	Oui, avec loquet
Usage	Extérieur uniquement
Garantie	1 an limitée (pièces défectueuses)
Poids estimé	Environ 45 kg
Dimensions approximatives (H x L x P)	120 x 60 x 60 cm
Assemblage requis	Oui, par deux personnes, environ 50 minutes
Entretien	Nettoyer après refroidissement, ne pas utiliser d'eau froide sur grille chaude
Sécurité	Garder un extincteur à proximité, ne pas utiliser à l'intérieur, ne pas laisser sans surveillance
Pièces détachées disponibles	Oui, contacter le service client

FOIRE AUX QUESTIONS - DGN576DNCD Dyna-Glo

Comment assembler le barbecue Dyna-Glo DGN576DNCD ?

L'assemblage nécessite deux personnes et dure environ 50 minutes. Suivez les instructions de la notice, en commençant par les pattes et les roues. Utilisez les vis et boulons fournis. Ne serrez pas complètement les boulons avant d'avoir assemblé toutes les pièces.

Quel type de combustible utiliser ?

Utilisez du charbon de bois (briquettes) ou du bois. Ne dépassez pas 1,8 kg (environ 60 briquettes) pour éviter un feu trop intense. N'utilisez jamais d'essence, de kérosène ou d'alcool comme allume-feu.

Comment allumer le charbon ?

Ouvrez le couvercle, retirez les grilles, placez le plateau à charbon à mi-hauteur, disposez une couche uniforme de briquettes. Allumez le charbon, puis abaissez le plateau. Laissez le couvercle ouvert jusqu'à l'apparition de flammes. Utilisez des gants résistants à la chaleur pour remettre les grilles.

Comment régler la température de cuisson ?

La température se règle de deux façons : en ajustant la hauteur du plateau à charbon avec la manivelle, et en ouvrant/fermant les registres d'air latéraux et celui de la cheminée. Pour une température maximale, ouvrez les registres. Ne dépassez pas 500 °F (260 °C).

Où utiliser ce barbecue ?

Ce barbecue est conçu pour un usage extérieur uniquement, dans un endroit bien ventilé. Respectez un dégagement minimal de 91,4 cm (36 pouces) par rapport aux matériaux combustibles. Ne l'utilisez pas sous un toit, un porche ou à l'intérieur.

Comment nettoyer le barbecue après utilisation ?

Laissez le barbecue refroidir complètement. Retirez les cendres froides en les enveloppant dans du papier aluminium et en les plaçant dans un récipient incombustible. Nettoyez les grilles avec de l'eau tiède et un tampon doux. Ne versez pas d'eau froide sur les grilles chaudes, car le revêtement en porcelaine pourrait se fissurer.

Que faire en cas de pièces manquantes ou endommagées ?

Ne tentez pas d'assembler le produit. Contactez le service client au 1-877-447-4768 (du lundi au vendredi, 8h30-16h30 HNC) ou par email à [e-mail] pour obtenir des pièces de rechange.

Comment entretenir le revêtement en porcelaine des grilles ?

Le revêtement est fragile. Manipulez les grilles avec précaution pour éviter les chocs. Ne les laissez pas tomber et ne les frappez pas. Nettoyez-les avec un tampon non abrasif et de l'eau tiède. Ne les refroidissez jamais avec de l'eau froide lorsqu'elles sont chaudes.

Quelle est la garantie de ce barbecue ?

Le barbecue bénéficie d'une garantie limitée d'un an contre les pièces cassées ou défectueuses. La garantie ne couvre pas la rouille normale due à l'usage, ni les dommages liés à une négligence ou une modification. Les pièces sont expédiées gratuitement par voie terrestre.

Comment contacter le service client ?

Appelez le 1-877-447-4768 du lundi au vendredi, de 8h30 à 16h30 HNC, ou envoyez un email à [e-mail]. Ayez votre numéro de modèle (DGN576DNCD) et votre date d'achat à portée de main.

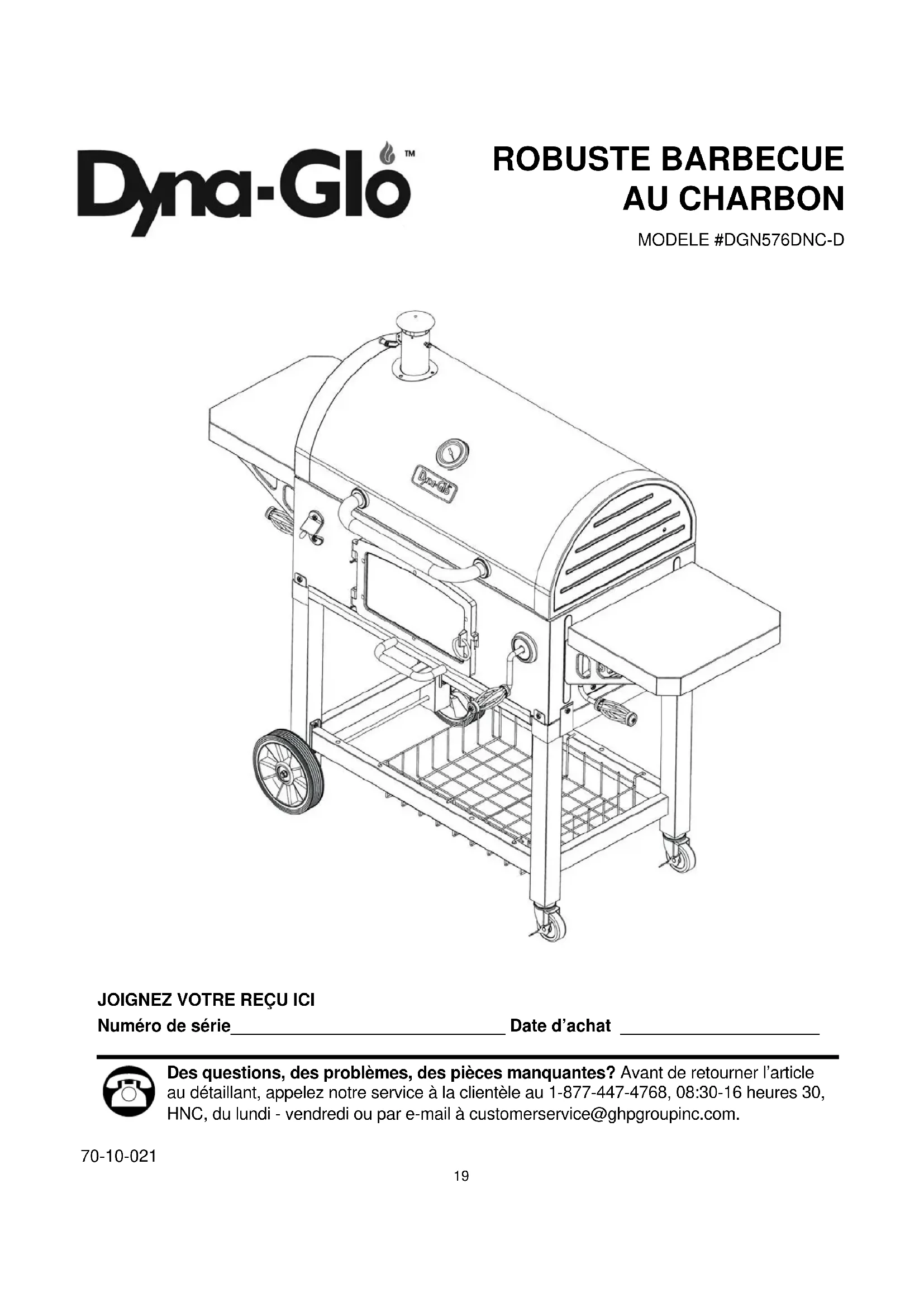

MODE D'EMPLOI DGN576DNCD Dyna-Glo

Numéro de série Date d'achat

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article au détaillant, appelez notre service à la clientèle au 1-877-447-4768, 08:30-16 heures 30, HNC, du lundi - vendredi ou par e-mail à [e-mail].

70-10-021

TABLE DES MATIÈRES

Consignes de sécurité 20

Contenu de l'emballage 22

Quincaillerie incluse 23

Préparation 23

Instructions pour l'assemblage 24

Mode d'emploi 32

Entretien 34

Dépannage 34

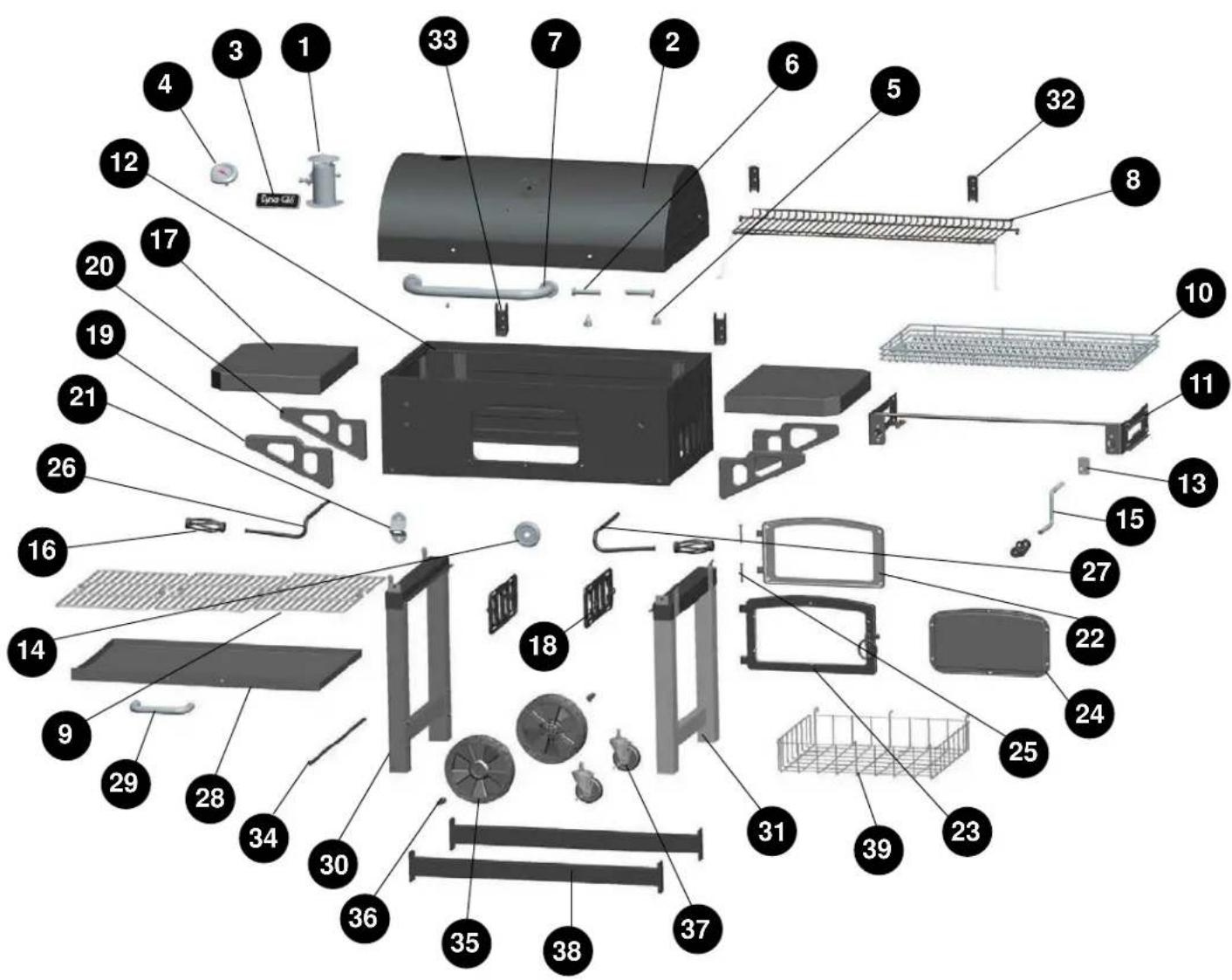

Liste des pièces de rechange 35

CONSIGNES DE SÉCURITÉ

Assurez-vous de lire et de comprendre l'intégralité de ce manuel avant de tenter d'assembler, d'utiliser ou d'installer le produit. Si vous avez des questions concernant ce produit, veuillez téléphoner au service à la clientèle au 1-877-447-4768, 08:30-16 heures 30, HNC, du lundi - vendredi.

ATTENTION

- Cette unité est lourde. DEUX PERSONNES DE SÉCURITÉ POUR ASSEMBLAGE REQUIS. Certaines pièces peuvent comporter des bords tranchants. Portez des gants si nécessaire. Lisez et suivez toutes les instructions de sécurité, les avertissements et les instructions de montage, utilisation et d'entretien avant d'essayer d'assembler et à utiliser.

AVERTISSEMENT

• Gardez un extincteur à proximité de ce produit à tout moment.
• Ce gril est pour usage extérieur seulement dans des zones bien ventilées.
• L'utilisation de médicaments d'alcool, d'ordonnance ou en vente libre peuvent nuire à la capacité de l'utilisateur à assembler correctement et en toute sécurité lors faire fonctionner cet appareil.

CONSIGNES DE SÉCURITÉ

• Soyez prudent lorsque vous le levage et le déplacement de l'appareil pour éviter les maux de dos ou de blessures au dos. Ne déplacez pas l'appareil lorsqu'il est en cours d'utilisation.
• Ne pas faire fonctionner l'appareil à proximité de matériaux inflammables ou combustibles ou sous tel que les terrasses, les vérandas ou abris d'auto. Un dégagement minimum de 36 pouces. (91,4 cm) est recommandé. Ne pas faire fonctionner l'appareil dans les frais généraux de construction.
• Un dégagement minimal aux matériaux combustibles est de 36 po (91,4 cm) sur les côtés et le dos.
• NE PAS utiliser cet appareil comme un appareil de chauffage.
• Faites fonctionner l'appareil sur une surface stable, plane, ininflammable surface telle que l'asphalte, le béton ou la terre ferme. Ne pas faire fonctionner l'appareil sur des matériaux inflammables tels que des tapis ou terrasse en bois.
• Soyez prudent lorsque l'assemblage et le fonctionnement de cet appareil afin d'éviter les coupures et les éraflures de bords.
• NE PAS utiliser ce produit d'une manière autre que sa destination. Il n'est pas destiné à un usage commercial. Il n'est pas destiné à être installé ou utilisé dans ou sur un véhicule de loisir et / ou de bateaux.
• NE PAS entreposer cet appareil à proximité d'essence ou autres liquides inflammables ou de vapeurs inflammables où d'autres peuvent être présents.
• NE PAS entreposer ou d'utiliser cet appareil dans un endroit accessible aux enfants ou les animaux domestiques. Stockez l'appareil dans un endroit sec et protégé.
• NE PAS laisser l'appareil sans surveillance pendant son utilisation.
• NE PAS laisser les cendres chaudes sans surveillance jusqu'à la grille refroidit complètement.
• NE PAS déplacer l'appareil en cours d'utilisation ou en cendres sont encore chaudes. Laissez l'appareil refroidir complètement avant de déplacer ou de le ranger.
• Ne jamais utiliser d'essence ou d'autres liquides très volatils comme un démarreur.
• Toujours faire cuire vos aliments sur la grille après que la flamme est grillée.
• Disposez des cendres froides en les enveloppant dans du papier d'aluminium épais et placer dans un récipient incombustible. Assurez-vous qu'il n'y a pas d'autres matériaux combustibles ou à proximité du récipient.
• Si vous devez disposer des cendres en moins de temps qu'il n'en faut pour les cendres refroidir complètement, puis retirer les cendres de l'unité, en utilisant des gants isolants avec des pinces métalliques longues le long de pelle ou cheminée. Placez les braises dans du papier aluminium et faites-les tremper complètement avec de l'eau avant de les jeter dans un récipient incombustible.
• Laissez l'appareil refroidir complètement avant de procéder à tout nettoyage ou entretien régulier.

PROPOSITION 65 DE CALIFORNIE

- Les combustibles utilisés dans les appareils de chauffage et le charbon de bois et les produits de combustion de ces combustibles contiennent des produits chimiques connus dans l'État de Californie pour causer le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Ce produit contient des produits chimiques, du plomb et des composés de plomb, y compris, reconnus par l'État de Californie pour causer le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Se laver les mains après manipulation.

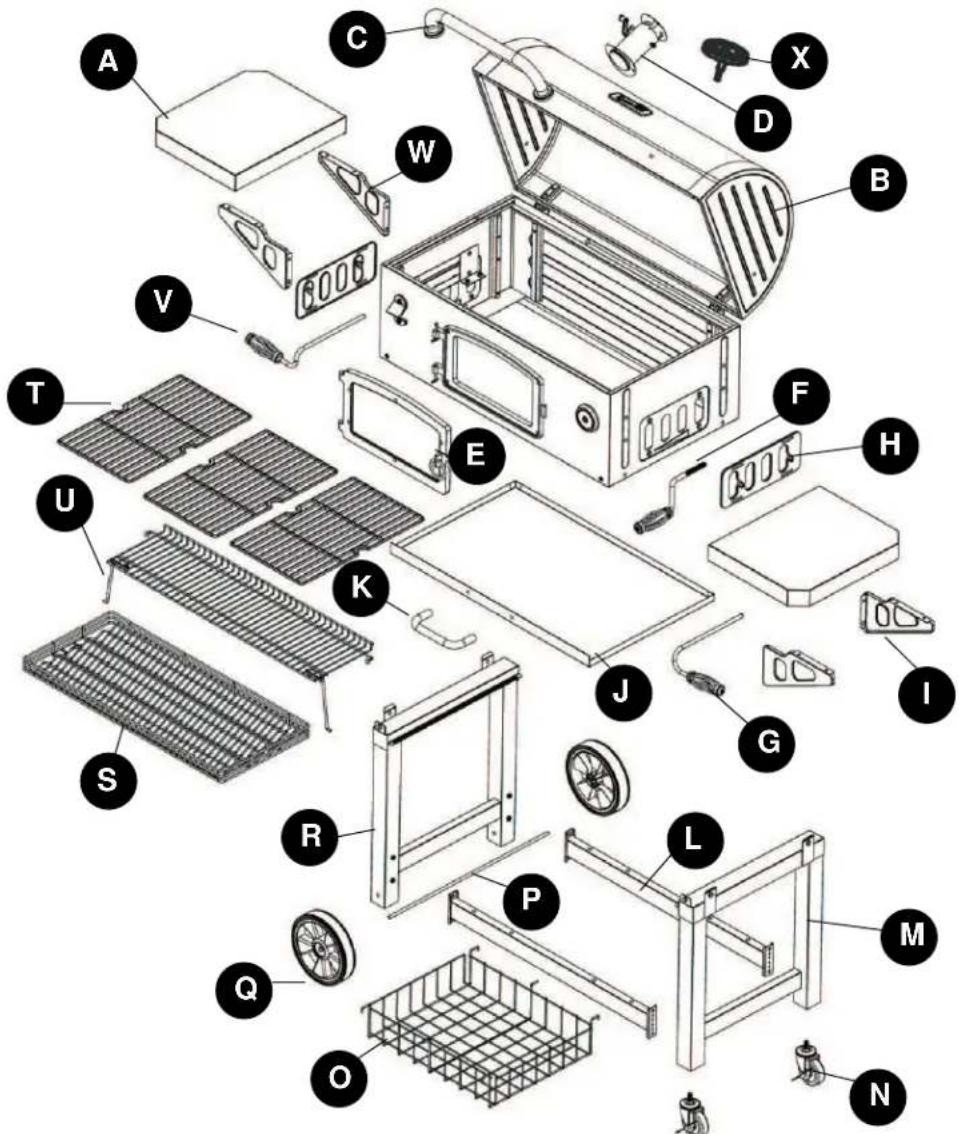

PIÈCE DESCRIPTION QTÉ
A	Tablette latérale 2
B	Couvercle et boîtier 1
C	Poignée du couvercle 1
D	Cheminée 1
E	Porte du compartiment à charbon	1
F	Manivelle 1
G	Poignée du registre de tirage - droite	1
H	Registre de tirage 2
I	Support de tablette latérale – droit arrière/gauche avant	2
J	Plateau à cendres	1
K	Poignée du plateau à cendres	1
L	Barre de soutien du chariot	2

PIÈCE DESCRIPTION QTÉ
M	Pattes droites	1
N Roulettes		2
O Panier de rangement		1
P Axe de roue		1
Q Roue		2
R Pattes gauches		1
S Panier à charbon		1
T Grille		3
U Grille de réchauffement		1
V Poignée du registre de tirage- gauche		1
W	Support de tablette latérale – gauche arrière/droit avant	2
X	Indicateur de température	1

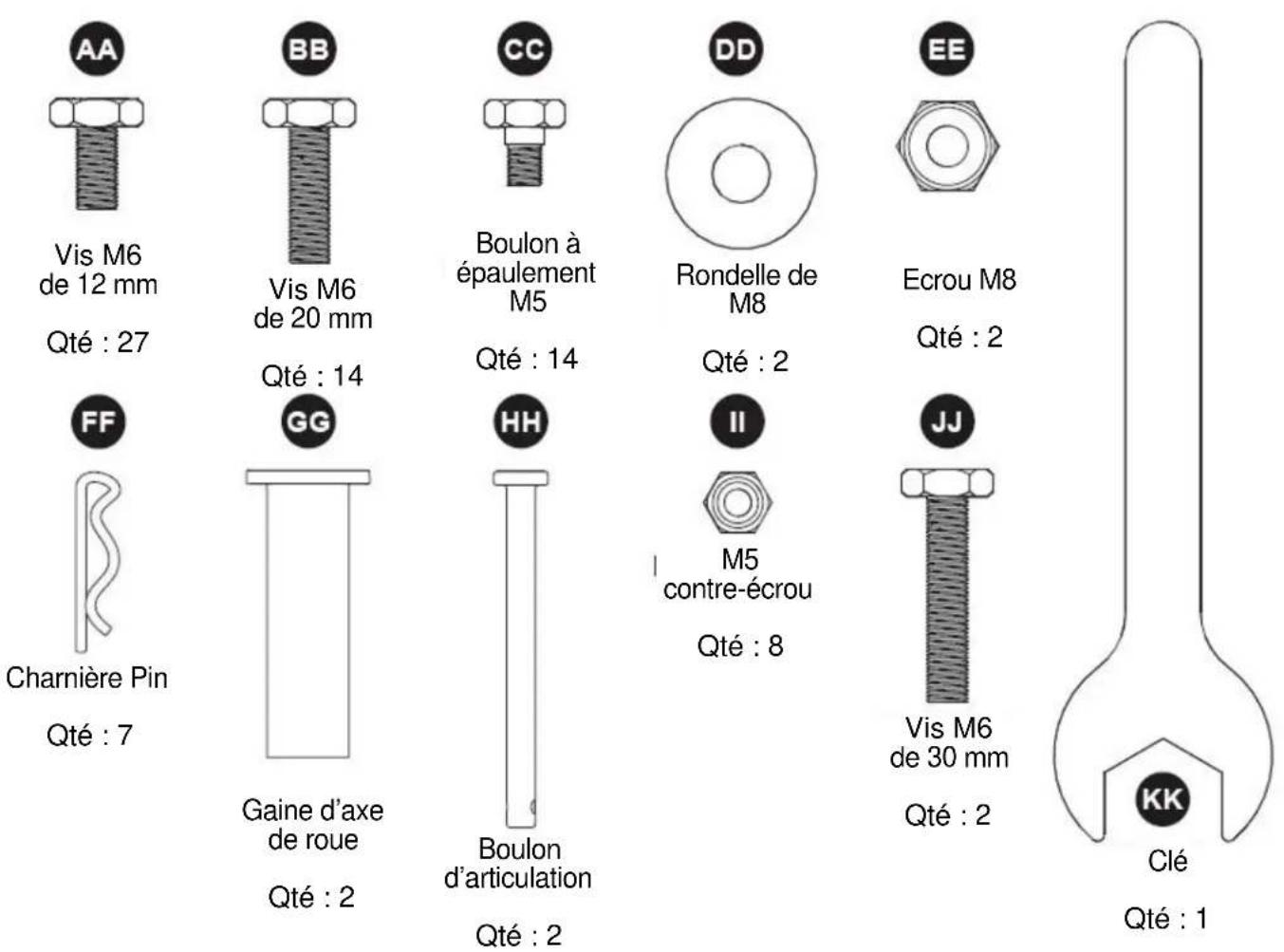

Vis M6 de 12 mm

Qté : 27

Charnière Pin

Qté : 7

Vis M6 de 20 mm

Qté : 14

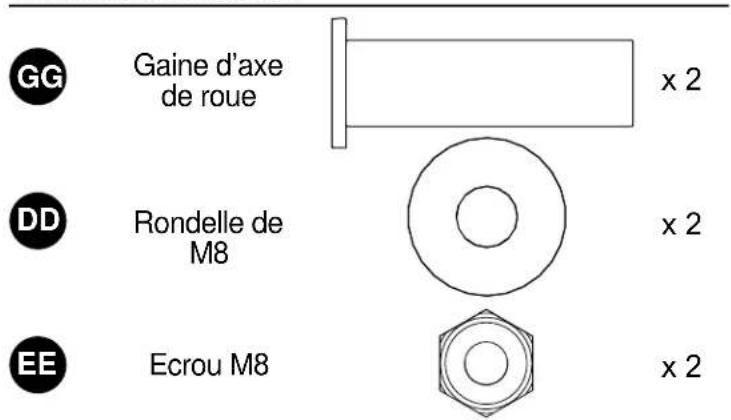

Gaine d'axe de roue

Qté : 2

Boulon à épaulément M5

Qté : 14

Boulon d'articulation

Qté : 2

Rondelle de M8

Qté : 2

M5 contre-écrou

Qté : 8

Ecrou M8

Qté : 2

Vis M6 de 30 mm

Qté : 2

Qté : 1

PRÉPARATION

Avant de commencer l'assemblage du produit, assurez-vous d'avoir toutes les pièces. Comparez les pièces dans l'emballage avec la liste des pièces de la page précédente et la quincaillerie indiquée ci-dessus. S'il y a des pièces manquantes ou endommagées, ne tentez pas d'assembler le produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.

Temps d'assemblage approximatif : 50 minutes, par deux personnes

Outils nécessaires pour l'assemblage et la vérification des fuites (non inclus) : tournevis cruciforme

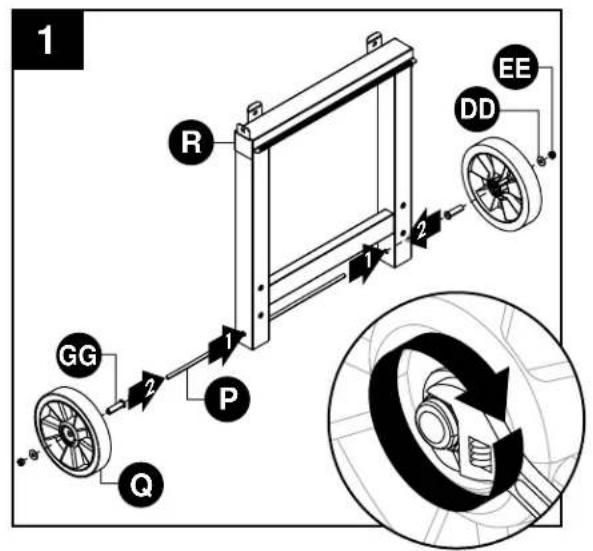

1. Insérez l'axe de roue (P) dans les pattes gauches (R). Fixez une roue (Q) à chaque extrémité de l'axe de roue (P) avec une gaine d'axe de roue (GG), une rondelle M8 (DD) et un écrou M8 (EE).

Quincaillerie utilisée

1. Fixez les roulettes (N) aux roues droites (M) et serrez avec la clef (KK).

Quincaillerie utilisée

1. Fixez les deux barres de soutien (L) aux pattes gauches (R) avec deux boulons M6x12 (AA) de chaque côté.

Quincaillerie utilisée

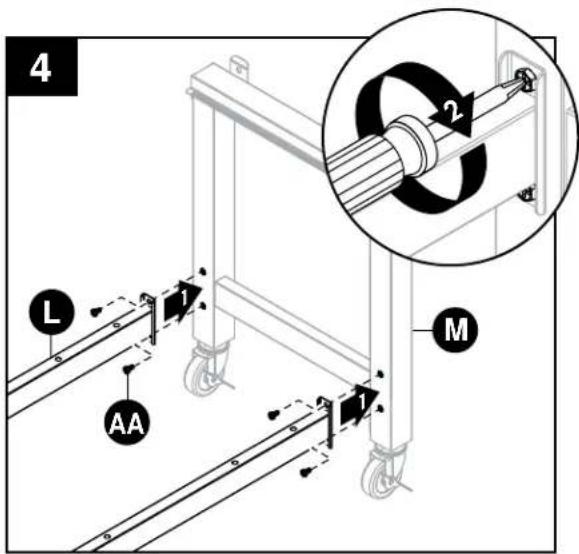

1. Fixez les deux barres de soutien (L) aux pattes droites (M) avec deux boulons M6x12 (AA) de chaque côté.

Quincaillerie utilisée

Vis M6 de 12 mm

x4

1. Fixez le panier de rangement (O) aux barres de soutien (L).

NOTE: Assurez-vous de bien insérer les quatre crochets du panier (O) dans les trous des supports du chariot (L).

1. Demandez à quelqu'un de vous aider à installer le couvercle et le boîtier du barbecue (B) sur les pattes gauches (R) et les pattes droites (M).

1. Fixez le couvercle et le boîtier du barbecue (B) sur les pattes gauches (R) et les pattes droites (M) avec six boulons M6x20 (BB).

Quincaillerie utilisée

Vis M6 de 20 mm

x 6

1. Fixez le registre de tirage (H) à l'intérieur du boîtier du barbecue sous le couvercle (B) avec quatre boulons à épaulement M5 (CC) et quatre écrous freinés M5 (II). Faites la même chose avec l'autre registre de tirage(H).

NOTE: La partie avant du couvercle et du boîtier (B) n'est pas montrée pour faciliter l'installation.

Quincaillerie utilisée

Boulon à

x 8

épaulement M5

M5 contre-écrou

x 8

1. Insérez la poignée du registre de tirage droit (G) dans les deux trous du registre (H). Faites tenir avec deux goupilles fendues (FF). Faites la même chose avec la poignée du registre gauche (V).

Quincaillerie utilisée

Goupille fendue

x 4

INSTRUCTIONS POUR L'ASSEMBLAGE

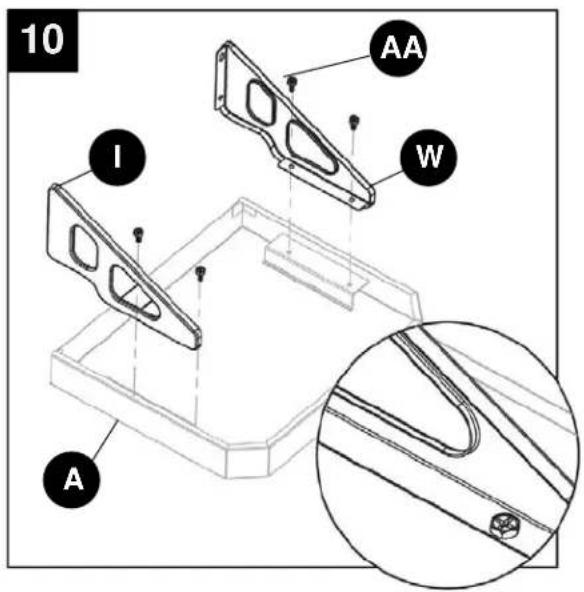

1. Placez la tablette à l'envers et fixez le support latéral gauche/arrière, droit/avant (W) et le support latéral gauche/avant, droit/arrière (I) à la tablette (A) avec quatre boulons M6x12 (AA) de chaque côté. Faites la même chose avec l'autre tablette.

Quincaillerie utilisée

Vis M6 de 12 mm

x8

1. Fixez la porte du compartiment à charbon (E) au couvercle et au boîtier (B). Insérez deux boulons d'articulation (HH) dans les charnières de la porte (E) et faites tenir avec deux goupilles fendues (FF).

Quincaillerie utilisée

1. Fixez la tablette droite (A) au couvercle et au boîtier (B) avec quatre boulons M6x20 (BB). Faites la même chose à gauche avec l'autre tablette (A).

NOTE: Serrez les deux boulons du haut M6x20 (BB) avant de serrez les boulons du bas M6x20 (BB).

Quincaillerie utilisée

Vis M6 de 20 mm

x 8

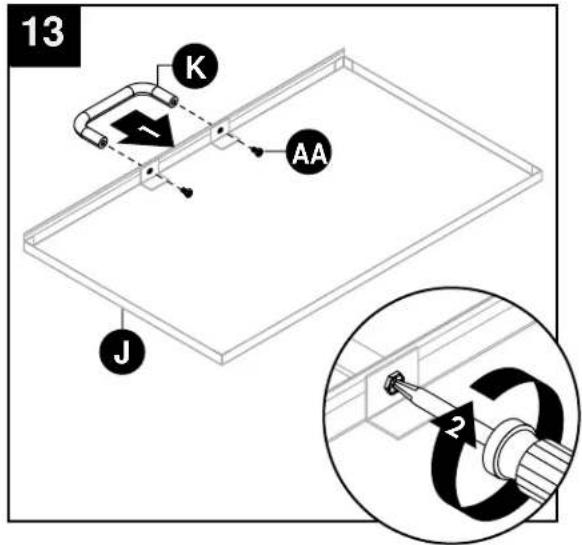

1. Fixez la poignée du cendrier (K) au cendrier (J) avec deux boulons M6x12 (AA).

Quincaillerie utilisée

Vis M6 de 12 mm

x 2

1. Mettez le cendrier (J) sous le boîtier du barbecue (B).

2. Fixez la cheminée (D) sur le couvercle du barbecue (B) avec trois boulons M6x12 (AA).

NOTE: Soyez certain que la poignée du registre de tirage se trouve du côté avant du barbecue.

Quincaillerie utilisée

Vis M6 de 12 mm

x 3

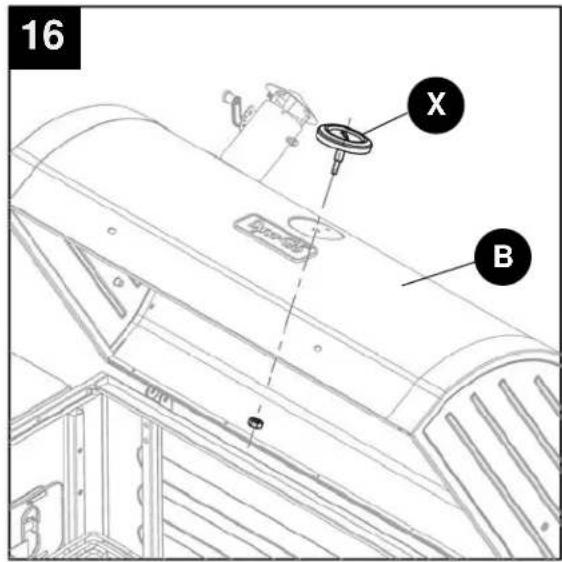

1. Fixez l'indicateur de température (X) au couvercle (B) avec un écrou.

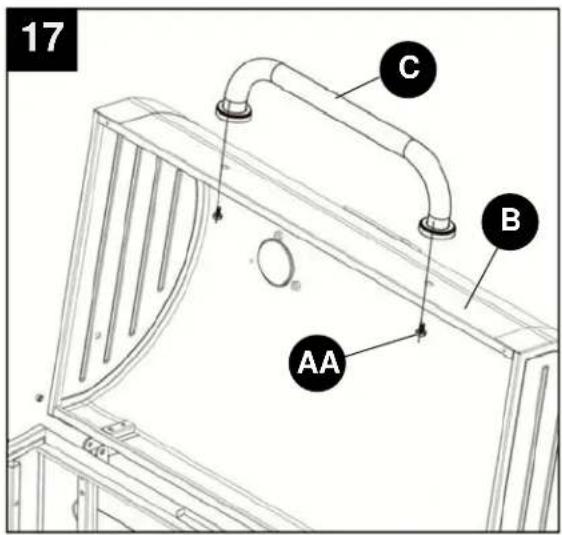

2. Fixez la poignée du couvercle (C) au couvercle (B) avec deux boulons M6x12 (AA).

Quincaillerie utilisée

Vis M6 de 12 mm

x 2

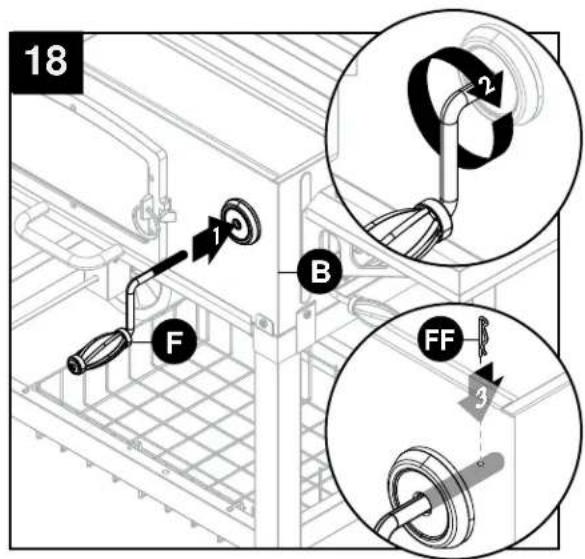

1. Insérez la manivelle (F) dans le boîtier du barbecue (B). Faites tenir avec une goupille fendue (FF).

Quincaillerie utilisée

Goupille fendue

x 1

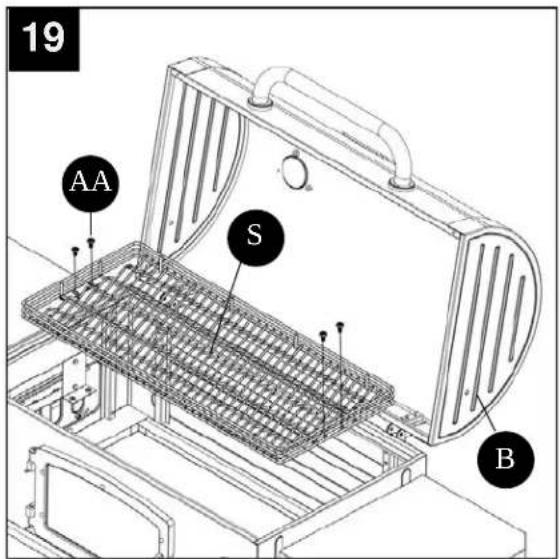

1. Mettez le plateau à charbon (S) à l'intérieur du boîtier du barbecue (B) avec quatre boulons M6x12 (AA).

Quincaillerie utilisée

Vis M6 de 12 mm

x 4

1. Placez une grille (T) à la gauche du support à grilles dans le boîtier du barbecue (B). Faites-la glisser au centre du barbecue.

2. Placez la deuxième grille (T) sur le support du bas du boîtier du barbecue (B) (à gauche). Placez la troisième grille (T) sur le support du haut du boîtier du barbecue (B), tel qu'illustré.

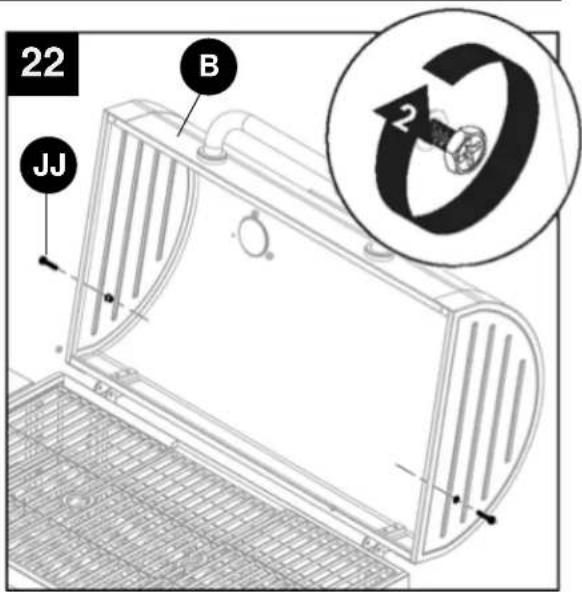

1. Insérez un boulon M6x30 (JJ) dans les parties latérales du couvercle (B), NE VISSEZ pas complètement.

Quincaillerie utilisée

Vis M6 de 30 mm

x 2

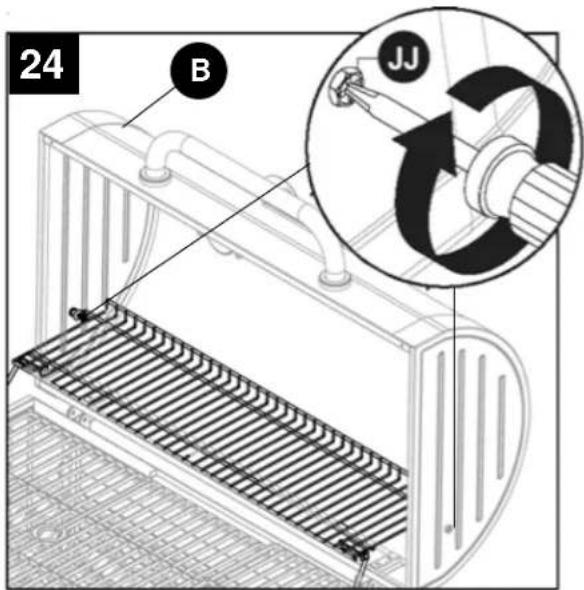

1. Insérez une extrémité de la grille de réchauffement (U) dans le boulon du couvercle M6x30 (JJ) et dans le trou du boîtier (B). Faites la même chose de l'autre côté.

2. Serrez complètement les boulons M6x30 (JJ) de chaque côté du couvercle (B).

DANGER

- DANGER MONOXYDE DE CARBONE. Faire brûler du charbon à l'intérieur peut vous tuer. Les émissions de monoxyde de carbone qui s'y dégage n'ont pas d'odeur. Ne faites JAMAIS brûler du charbon dans une maison, un véhicule ou une tente.

Il y a un plateau à charbon ajustable dans ce barbecue. Vous pouvez faire monter ou descendre le plateau à cendre en tournant la manivelle. Cela permet d'ajuster la température de cuisson en fonction du type d'aliment et du type de cuisson. Cela facilite aussi le nettoyage de l'intérieur du barbecue lorsque l'appareil est complètement refroidi. On ne recommande pas de lever un plateau de charbon plein à plus de la moitié du réglage de la hauteur.

NOTE: Le revêtement de la grille est fragile puisqu'il est fait de porcelaine. Manipulez avec soin pour ne pas l'endommager. NE refroidissez PAS la grille avec de l'eau froide lorsqu'elle est chaude puisqu'elle pourrait craquer. Elle se refroidira graduellement.

Instructions pour l'allumage du charbon

• Ouvrez le couvercle du barbecue
• Enlevez les grilles de cuisson
• Mettez le plateau de charbon à la mi-hauteur
• Mettez une couche uniforme de briquettes au charbon sur le plateau à charbon. Soyez certain que le charbon n'e déborde pas du plateau.
• Allumez les briquettes
• Mettez le plateau de charbon à la position du bas
• Laissez le couvercle ouvert jusqu'à ce que des flammes jaillissent des briquettes.
• Utilisez des gants résistant à la chaleur pour installer les grilles dans le barbecue lorsque les briquettes sont allumées.
• Ajustez le plateau de charbon pour obtenir la température désirée.
  Réglage de la température
• Pour une température maximale, ouvrez et ajustez les deux évents sur les côtés du boîtier. Pour diminuer la température, fermez les évents sur les côtés du boîtier.

NOTE: La température ne doit pas être supérieure à 500°F (260°C). Vous devriez ouvrir le couvercle pour laisser refroidir les briquettes si la température est supérieure à 500°F (260°C). La température de cuisson ne doit pas être supérieure à 500°F (260°C).

La préparation

1. Vous devriez préparer l'appareil avant de l'utiliser la première fois, et ce, afin d'améliorer la qualité de la cuisson et la durabilité de l'appareil. Les aliments pourraient avoir un goût de métal et/ou la surface de l'appareil pourrait être endommagée si vous ne suivez pas ces instructions.
2. Enlevez les étiquettes mobiles du marchand sur l'appareil, mais N'ENLEVEZ PAS les avertissements de sécurité sur l'appareil.
3. Mettez une rangée uniforme de charbon sur le plateau à charbon. Soyez certain que le charbon ne déborde pas du plateau.
4. Appliquez une couche d'huile végétale de cuisson sur les surfaces à l'intérieur.
5. Allumez les briquettes et positionnez le plateau de charbon à la hauteur moyenne avec la manivelle.
6. Continuez à faire brûler pendant environ deux heures en gardant le couvercle fermé et les registres de tirage ouvert de ¼. Attendez le refroidissement de l'appareil.
7. Une fois terminé, l'appareil peut être utilisé.

Des traces de rouille peuvent apparaître à l'intérieur du barbecue. Une fine couche d'huile végétale à l'intérieur du barbecue protègera votre barbecue. Il faudra peut-être apporter des retouches sur les surfaces extérieures du barbecue. Nous vous recommandons d'utiliser de la peinture haute température en vaporisateur.

NE PEINTUREZ JAMAIS L'INTÉRIEUR DE L'APPAREIL!

Utilisation: La porte avant, registres de tirage, et la cheminée AVERTISSEMENT: Ces pièces de métal peuvent être très chaude lors de l'utilisation. Portez toujours des gants résistant à la chaleur lorsque vous touchez ces pièces.

• Pour ouvrir la porte, soulevez-la un peu et tirez.
• Pour fermer la porte, soulevez-la un peu et poussez-la sur le loquet.
• Ajustez le débit d'air en tirant ou en poussant la poignée des registres de tirage. Les registres sont sur les côtés.
• Ajustez le débit d'air de la cheminée en tirant la poignée dans le sens opposé de la cheminée et en baissant ou en levant la poignée jusqu'à l'obtention du débit d'air désiré. Cuisson

Nous recommandons le charbon. Toutefois, le bois ou une combinaison des deux peut être utilisé comme combustible. Il faut placer ces matières combustibles sur le plateau avant de les allumer. Ne faites pas un trop gros feu. Nous recommandons de ne pas utiliser plus de 1,8 kg (environ 60 briquettes) et d'en ajouter d'autres au besoin lors de la cuisson. Placez les grilles de cuisson dans l'appareil avec des gants résistant à la chaleur lorsque le feu s'est éteint. Des blessures graves et/ou des dommages matériels peuvent survenir si l'on ne suit pas les instructions sur l'allumage du charbon.

Avertissement

. La plupart des surfaces de l'appareil sont chaudes lors de l'utilisation. Soyez excessivement prudent. Ne laissez pas les personnes s'y approcher.
. Portez des vêtements de protection pour empêcher les blessures.
. Ne laissez pas les enfants et les animaux s'approcher.
. NE DÉPLACEZ PAS l'appareil durant son utilisation.
. Ne remplacez jamais l'allume-barbecue pour le charbon par de l'essence, du kérosène ou de l'alcool. La loi interdit dans certains États l'utilisation d'allume-barbecue pour le charbon. Dans ce cas, l'allume-barbecue en cube à la paraffine peu être utilisé au lieu d'un allume-barbecue pour le charbon. N'utilisez jamais un allume-barbecue liquide pour le charbon avec un allumeur électrique.

Entretien du barbecue

Il faut nettoyer le barbecue en fonction de son utilisation. Soyez certain que les charbons sont complètement éteints et que les grilles sont refroidies avant de nettoyer l'intérieur de l'appareil. Nous recommandons l'utilisation d'un tampon nettoyeur pour enlever les taches sur le couvercle et le devant. Nettoyez l'intérieur avec un chiffon ou un essuie-tout. Nettoyez les grilles avec de l'eau tiède et asséchez en tapotant. Le revêtement est fragile. Il ne faut pas frapper ou laissez tomber les grilles.

GARANTIE LIMITÉE

Garantie limitée de 1 an

Ce barbecue est garanti 1 an contre les pièces cassées ou endommagées au moment de l'achat. Il est garanti exempt de défauts. La peinture est garanti exempt de défauts à l'exception de la rouille, qui apparaissent après un usage répété peut.

Cette garantie ne couvre pas les dommages ou les questions liées à la négligence, l'abus, ou des modifications à l'appareil. Les travaux de réparation ne sont pas couverts.

Toutes les pièces qui répondent aux exigences de garantie seront expédiés sans frais via la discrétion des GHP Group, Inc (expédition par voie terrestre, Mail États-Unis, ou par la poste SEULEMENT). Tous les frais de manutention spéciales (c.-à-deuxième jour, la nuit, etc) seront à la charge du consommateur.

Toutes les réclamations de garantie sont valables uniquement à l'acheteur original et nécessitent une preuve de la date d'achat d'achat de vérification. Ce service est disponible en composant le numéro sans frais 1-877-447-4768, 08:30-16 heures et demie HNC, du lundi - vendredi.

AVIS: Certains états ne permettent pas l'exclusion ou la limitation accidentels ou consécutifs de limitations sur les dommages ou la durée d'une garantie implicite, les exclusions ou limitations ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez avoir d'autres droits légaux qui peuvent varier également d'un État à État.

Fabriqué par:

GHP Group Inc

8280 Austin Avenue

Morton Grove, IL, USA

60053-3207

Nom d'article: ROBUSTE BARBECUE AU CHARBON

Modèle #: DGN576DNC-D

Pour les pièces détachées, appelez notre service à la clientèle au 1-877-447-4768, 8 heures 30-16h30, HNC, du lundi - vendredi.

RÉF	DESCRIPTION	NO DE PIÈCE
n/a	Paquet de quincaillerie	404-03026-00
n/a	Manuel du propriétaire/instructions	70-10-021
1	Cheminée acier inoxydable	404-01002-05
2	Extérieur couvercle	404-03003-04
3	Plaque DynaGlo	213-02002
4	Indicateur de température – avec écrou	213-02005
5	Protège couvercle	403-01002-07
6	Goupille du couvercle avec goupille fendue	404-03002-03
7	Poignée du couvercle avec quincaillerie	403-01002-02
8	Grille de réchauffement avec support	403-03007-00
9	Grille de cuisson – 1 pièce	403-01006-00
10	Plateau à charbon	404-01003-02
11	Manivelle d’ajustement du plateau à charbon	403-01003-04
12	Boîtier du barbecue bas SEULEMENT, SANS – registre de tirage latéral, plateau à charbon, poignée du plateau à charbon, manivelle, porte avant, et ouvre-bouteille.	414-13003-01
13	Filetage pour la manivelle du plateau à charbon	404-02003-10
14	Manivelle du plateau à charbon avec vis	403-02003-04
15	Manivelle du plateau à charbon seulement	403-02003-02
16	Manivelle d’ajustement du plateau à charbon ou manivelle du registre de tirage latéral	403-02003-05
17	Tablette latérale	414-03004-01
18	Plaque d’ajustement du registre latéral	403-02003-08
19	Support tablette latérale – gauche avant ou droite arrière (même)	403-01004-01
20	Support tablette latérale – gauche arrière ou droite avant (le même)	403-01004-02
21	Ouvre-bouteille	403-01003-05
22	Cadre porte d’accès charbon du foyer	401-01013-01
23	Cadre porte d’accès charbon insertion	404-03014-03
24	Insertion porte accès charbon avec quincaillerie	404-03013-02
25	Charnière porte accès charbon axe et goupille fendue	401-01013-03
26	Manivelle d’ajustement du registre latéral – gauche (sans poignée à ressort)	404-02003-06
27	Manivelle d’ajustement du registre latéral – droit (sans poignée à ressort)	404-02003-07
28	Plateau à cendres sans poignée	403-03005-01
29	Poignée du plateau à cendres avec quincaillerie	403-01005-02
30	Pattes gauches	403-03001-01
31	Pattes droites	403-03001-02
32	Charnière couvercle haut	404-03002-04
33	Charnière couvercle bas	404-03002-02
34	Axe de roue	403-01018-00
35	Roue	403-01019-00
36	Gaine d’axe de roue	403-01021-00
37	Roulette (avec clef)	403-01014-02
38	Support du bas - avant ou arrière (le même)	403-03016-00
39	Panier de rangement	403-01015-00

PernoM6 x 12Qté : 27	PernoM6 x 20Qté : 14	M5 Tornillo de hombroQté : 14	Arandela de M8Qté : 2	M8TuercaQté : 2
	PasadorQté : 7	Pasador del eje de la ruedaQté : 2	Perno de la BisagraQté : 2	M5TuercaQté : 8

PREPARACION
