DGB390SNPD - Barbecue Dyna-Glo - Notice d'utilisation et mode d'emploi gratuit

Marque	Dyna-Glo
Modèle	DGB390SNPD
Type de produit	Barbecue à gaz GPL
Nombre de brûleurs	3
Puissance totale	36 000 BTU/h
Alimentation	Propane (GPL) - bouteille 9,07 kg (20 lb)
Allumage	Électronique par pile AA (incluse)
Matériau des grilles de cuisson	Acier émaillé (porcelaine)
Surface de cuisson	2 grilles de cuisson + 1 grille de réchaud
Fonctions supplémentaires	Tables latérales, porte-serviette, crochet à outil, indicateur de température
Système de récupération des graisses	Bac et récipient à graisse amovibles
Chariot	Avec roulettes (2 fixes + 1 pivotante + 1 pivotante à verrouillage)
Dimensions (approximatives)	Hauteur 115 cm, Largeur 130 cm, Profondeur 60 cm
Poids (approximatif)	45 kg
Garantie	1 an limitée (pièces)
Normes de sécurité	ANSI Z21.58b-2012, CSA 1.6b-2012
Usage	Extérieur uniquement
Assemblage	Nécessite 2 personnes, environ 50 minutes

FOIRE AUX QUESTIONS - DGB390SNPD Dyna-Glo

Quel type de gaz utiliser ?

Ce barbecue fonctionne exclusivement au propane (GPL) en bouteille de 9,07 kg (20 lb). Ne pas utiliser de gaz naturel ni d'essence à briquet.

Comment allumer le barbecue ?

Ouvrez le couvercle, tournez le bouton de commande sur HIGH et appuyez sur le bouton d'allumage pendant 3 à 4 secondes. Si le brûleur ne s'allume pas en 5 secondes, fermez le gaz, attendez 5 minutes et réessayez ou utilisez une allumette avec le support prévu.

Que faire si une fuite de gaz est suspectée ?

Coupez l'alimentation en gaz au niveau de la bouteille, éteignez toute flamme, ouvrez le couvercle et aérez la zone. Si l'odeur persiste, éloignez-vous et appelez les pompiers. Effectuez un test de fuite avec de l'eau savonneuse avant chaque utilisation.

Comment nettoyer le barbecue ?

Après utilisation, faites chauffer le barbecue à puissance maximale pendant 15 minutes pour brûler les résidus. Utilisez une brosse métallique sur les grilles refroidies. Nettoyez l'intérieur avec de l'eau savonneuse douce et rincez. Ne pas utiliser de produits abrasifs.

Où placer la bouteille de gaz ?

La bouteille se place dans le compartiment prévu à l'intérieur du chariot. Elle doit être maintenue en position verticale et fixée à l'aide des vis de maintien. Ne jamais entreposer une bouteille de rechange sous ou à proximité du barbecue.

Que faire si le brûleur ne s'allume pas ?

Vérifiez la pile de l'allumeur (type AA), nettoyez l'électrode, assurez-vous que le fil d'allumage est bien connecté. Si l'étincelle est faible ou absente, remplacez la pile ou l'électrode. Vous pouvez aussi utiliser une allumette pour allumer le brûleur.

Comment régler la flamme ?

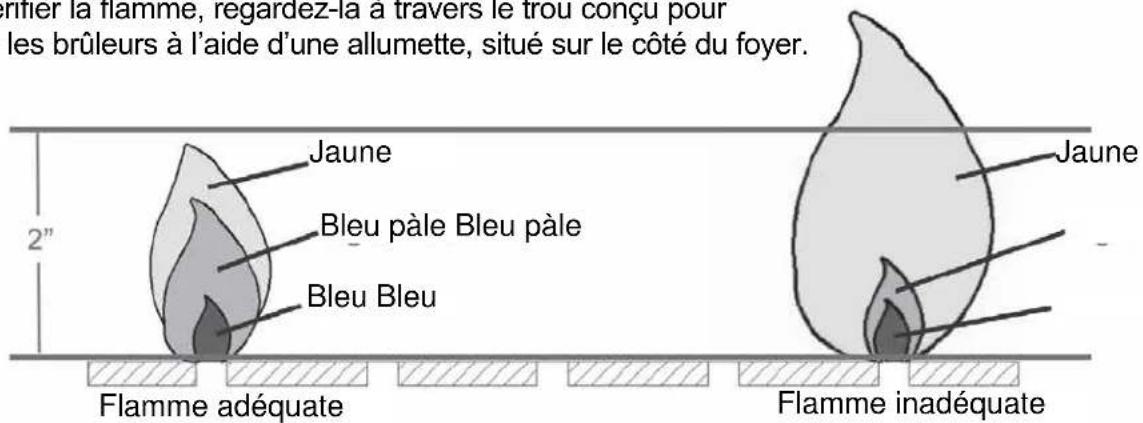

La flamme doit être bleue avec quelques pointes jaunes, d'une hauteur de 2,5 à 5 cm. Tournez les boutons de commande pour ajuster la puissance. Si la flamme est trop jaune ou instable, nettoyez les brûleurs et les plaques chauffantes.

Quelles sont les distances de sécurité ?

Le barbecue doit être placé à au moins 91,44 cm (36 po) de toute paroi latérale ou arrière combustible. Ne pas utiliser sous un auvent ou une structure inflammable. L'appareil est conçu pour usage extérieur uniquement.

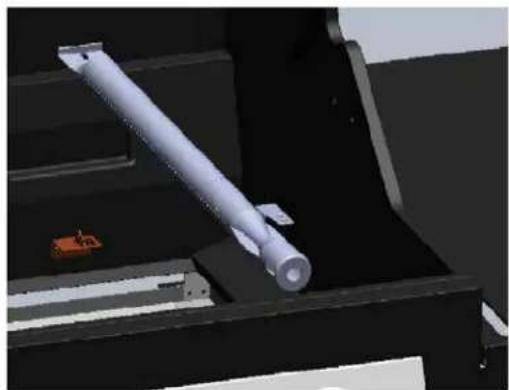

Comment entretenir les brûleurs ?

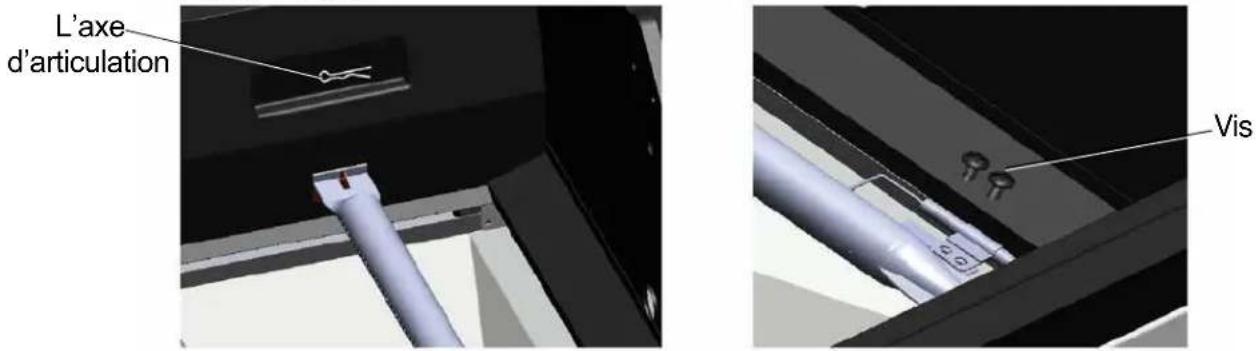

Retirez les grilles et les plaques chauffantes, puis dévissez le brûleur. Nettoyez les orifices avec une épingle ou un trombone. Vérifiez que le tube venturi n'est pas obstrué par des insectes ou des débris. Remontez en vérifiant l'alignement.

Quelle est la procédure de garantie ?

La garantie limitée de 1 an couvre les défauts de fabrication des pièces. Contactez le service client au 1-877-447-4768 avec une preuve d'achat. Les frais de main-d'œuvre et d'expédition accélérée ne sont pas couverts.

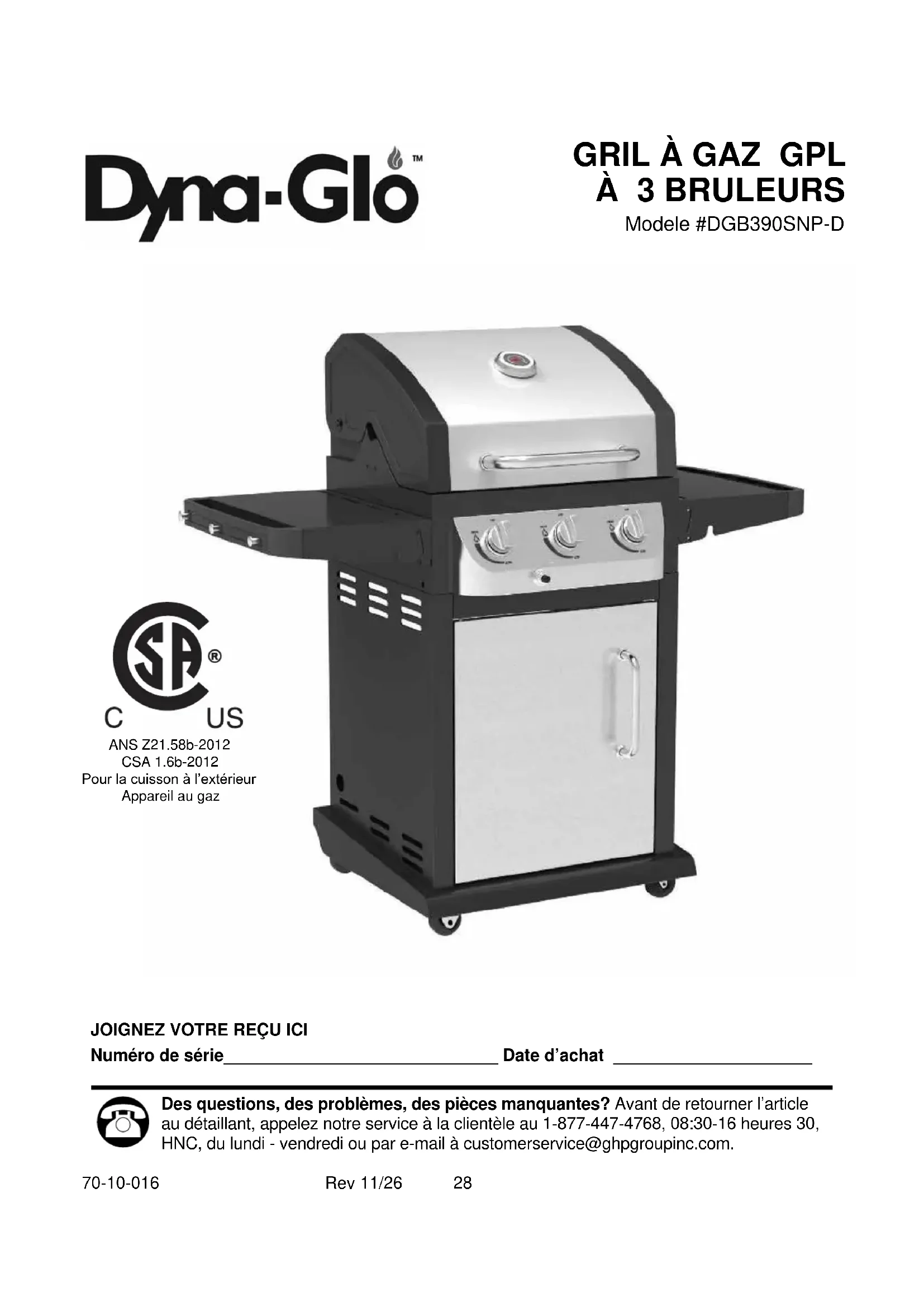

MODE D'EMPLOI DGB390SNPD Dyna-Glo

GRIL À GAZ GPL À 3 BRULEURS

Modele #DGB390SNP-D

JOIGNEZ VOTRE REÇU ICI

Numéro de série

Date d'achat

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article au détaillant, appelez notre service à la clientèle au 1-877-447-4768, 08:30-16 heures 30, HNC, du lundi - vendredi ou par e-mail à [e-mail].

TABLE DES MATIÈRES

Consignes de sécurité 30

Contenu de l'emballage 32

Quincaillerie incluse 33

Préparation 33

Instructions pour l'assemblage 34

Mode d'emploi 42

Entretien 45

Dépannage 49

Garantie 51

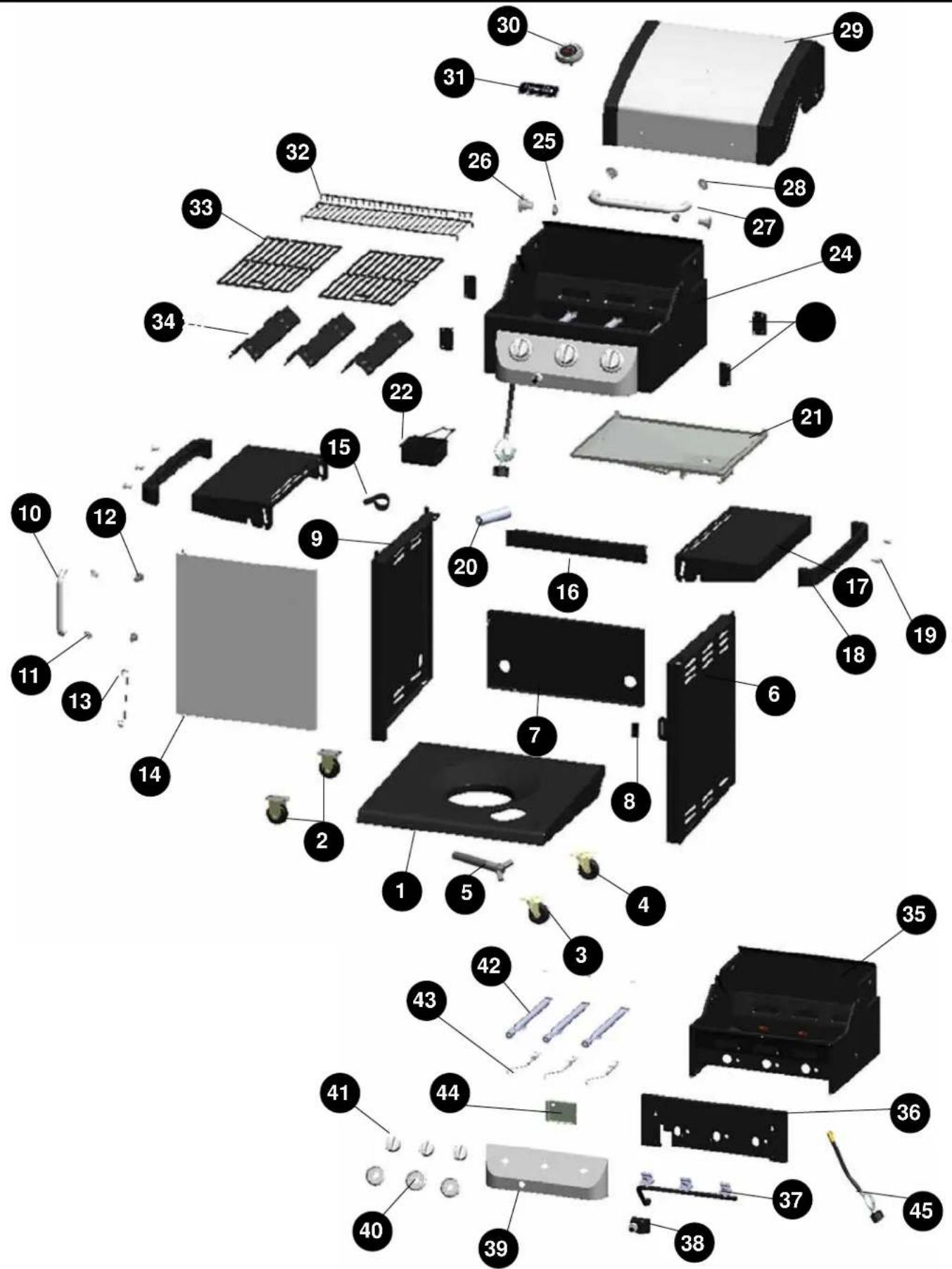

Liste des pièces de rechange 52

Assembleur ou installateur : Le présent manuel contient des renseignements importants qui permettent d'assembler l'appareil de façon adéquate et de l'utiliser en toute sécurité. Avant d'assembler et d'utiliser cet appareil, lisez et suivez tous les avertissements ainsi que toutes les instructions. Remettez ces instructions au consommateur.

Consommateur ou utilisateur : Lorsque vous utilisez cet appareil, suivez tous les avertissements et toutes les instructions. Veuillez conserver les présentes instructions aux fins de consultation ultérieure.

DANGER :

S'il y a une odeur de gaz:

1. Coupez l'admission de gaz de l'appariel.

2. Éteindre toute flamme nue.

3. Ouvrir le couvercle.

4. Si l'odeur persiste, éloignez-vous de l'appareil et appelez immédiatement le fournisseur de gaz ou le service d'incendie.

AVERTISSEMENT:

1. Ne pas entreposer ni utiliser de l'essence ni d'autres vapeurs ou liquides inflammables dans le voisinage de l'appareil, ni de tout autre appareil.

2. Une bouteille de propane qui n'est pas raccordée en vue de son utilisation, ne doit pas être entreposée dans le voisinage de cet appareil ou de tout autre appareil.

3. Ce barbecue est conçu pour usage à l'extérieur seulement. Ne pas utiliser ni entreposer la bouteille dans un bâtiment, un garage, un auvent ou un endroit fermé.

4. Ne laissez pas un barbecue allumé sans surveillance. Gardez le barbecue hors de la portée des enfants et des animaux en tout temps.

Assurez-vous de lire et de comprendre l'intégralité de ce manuel avant de tenter d'assembler, d'utiliser ou d'installer le produit. Si vous avez des questions concernant ce produit, veuillez téléphoner au service à la clientèle au 1-877-447-4768, 08:30-16 heures 30, HNC, du lundi - vendredi.

⚠️ DANGER

N'utilisez pas le barbecue dans un endroit présentant un risque d'explosion. Assurez-vous que l'espace autour du barbecue est propre et exempt de matériaux combustibles, d'essence et d'autres vapeurs ou liquides inflammables.

PROPOSITION 65 DE LA CALIFORNIE

Les combustibles utilisés dans les appareils de chauffage au gaz ou à l'huile, et les produits de combustion contiennent des produits chimiques reconnus par l'État de la Californie comme étant la cause de cancers et d'anomalies congénitales et d'autres problèmes liés aux fonctions reproductrices. Cet appareil contient des produits chimiques, notamment du plomb et des composés de plomb, reconnus par l'État de la Californie comme étant la cause de cancers, d'anomalies congénitales et d'autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l'avoir manipulé.

MISE EN GARDE

• N'utilisez jamais de gaz d'allumage pour charbon de bois ou d'essence à briquet avec ce barbecue.
• N'utilisez pas d'essence, de kérosène ni d'alcool pour l'allumage.
• Ce barbecue n'est pas destiné à être utilisé ou installé sur un véhicule récréatif ou un bateau.
• Ouvrez toujours le couvercle du barbecue lentement et avec précaution, car la chaleur et la vapeur emprisonnées qui s'en échappent peuvent causer des brûlures graves.
• N'essayez jamais de faire fonctionner ce barbecue avec du propane.
• Demandez toujours à un service d'entretien autorisé d'installer toute la tuyauterie d'alimentation en gaz nécessaire, la vanne d'arrêt manuel et les raccords à branchement rapide.

⚠ AVERTISSEMENT

- Ne pas utiliser cet appareil sous une surface combustible ou un auvent. Dégagement minimal entre les parois latérales et l'arrière de l'appareil et la construction combustible (914,4 mm (36 po) à partir des parois latérales et 914,4 mm (36 po) à partir de l'arrière).

REMARQUE : L'installation doit être effectuée conformément à la réglementation locale ou, en l'absence d'une telle réglementation, au National Fuel Gas Code, ANSI Z223.1/NFPA 54, Natural Gas and Propane Installation Code, CSA B149.1, ou au Propane Storage and Handling Code, B149.2.

• Ne pas entreposer ni utiliser de l'essence ni d'autres vapeurs ou liquides inflammables dans le voisinage de l'appareil, ni de tout autre appareil. Ne rangez aucun produit inflammable dans le chariot du barbecue.
• Une bouteille de propane qui n'est pas raccordée en vue de son utilisation, ne doit pas être entreposée dans le voisinage de cet appareil ou de tout autre appareil.
• Ce barbecue est conçu pour être alimenté par du gaz naturel seulement.
• Ne tentez jamais de raccorder ce barbecue au système autonome d'alimentation en gaz propane d'un bateau d'une caravane, d'une autocaravane ou d'une résidence.
• Ne tentez jamais de déplacer le barbecue lorsqu'il est allumé ou toujours chaud. Verrouillez toujours les roulettes avec frein lorsque vous ne déplacez pas le barbecue.
• N'utilisez pas le barbecue tant qu'il n'est pas complètement assemblé et tant que toutes les pièces ne sont pas fixées et serrées solidement.

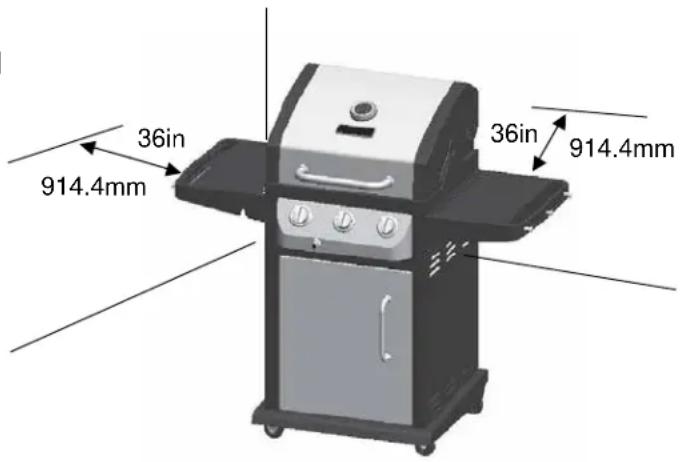

• Maintenez tout objet ou toute surface combustible à une distance d'au moins 91,44 cm (36 po) du barbecue, et ce, en tout temps.
• Ne touchez pas les éléments en métal du barbecue avant que celui-ci ne soit complètement refroidi (environ 45 minutes) afin d'éviter les brûlures, à moins d'utiliser des articles de protection (poignées, gants, mitaines pour le barbecue, etc.).
• Ne modifiez ce barbecue d'aucune façon.
• Nettoyez et inspectez le tuyau avant chaque utilisation. Si vous constatez des signes d'abrasion ou d'usure, ou s'il est coupé ou qu'il fuit, il est important de le remplacer avant de faire fonctionner l'appareil. Vous devez utiliser l'ensemble de tuyau de remplacement précisé par le fabricant, lequel est indiqué dans la liste des pièces de rechange de ce manuel.
• Éloignez les tuyaux à gaz le plus loin possible des surfaces chaudes ou des débordements de graisse chaude.
• Assurez-vous que le compartiment du robinet du barbecue, ses brûleurs et les conduits d'aération sont toujours propres. Inspectez le barbecue avant chaque utilisation. N'entravez pas le flux de gaz ou d'air de la ventilation.
• L'alcool, les médicaments sous ordonnance et les médicaments vendus sans ordonnance peuvent affecter les facultés de l'utilisateur, l'empêchant d'assembler ce barbecue correctement ou de l'utiliser de manière sécuritaire.
• Ne laissez pas un barbecue allumé sans surveillance. Gardez le barbecue hors de la portée des enfants et des animaux en tout temps.
• Ne le placez pas sur une table. Placez le barbecue sur une surface plane.
• N'utilisez pas ce barbecue dans des conditions de grands vents.

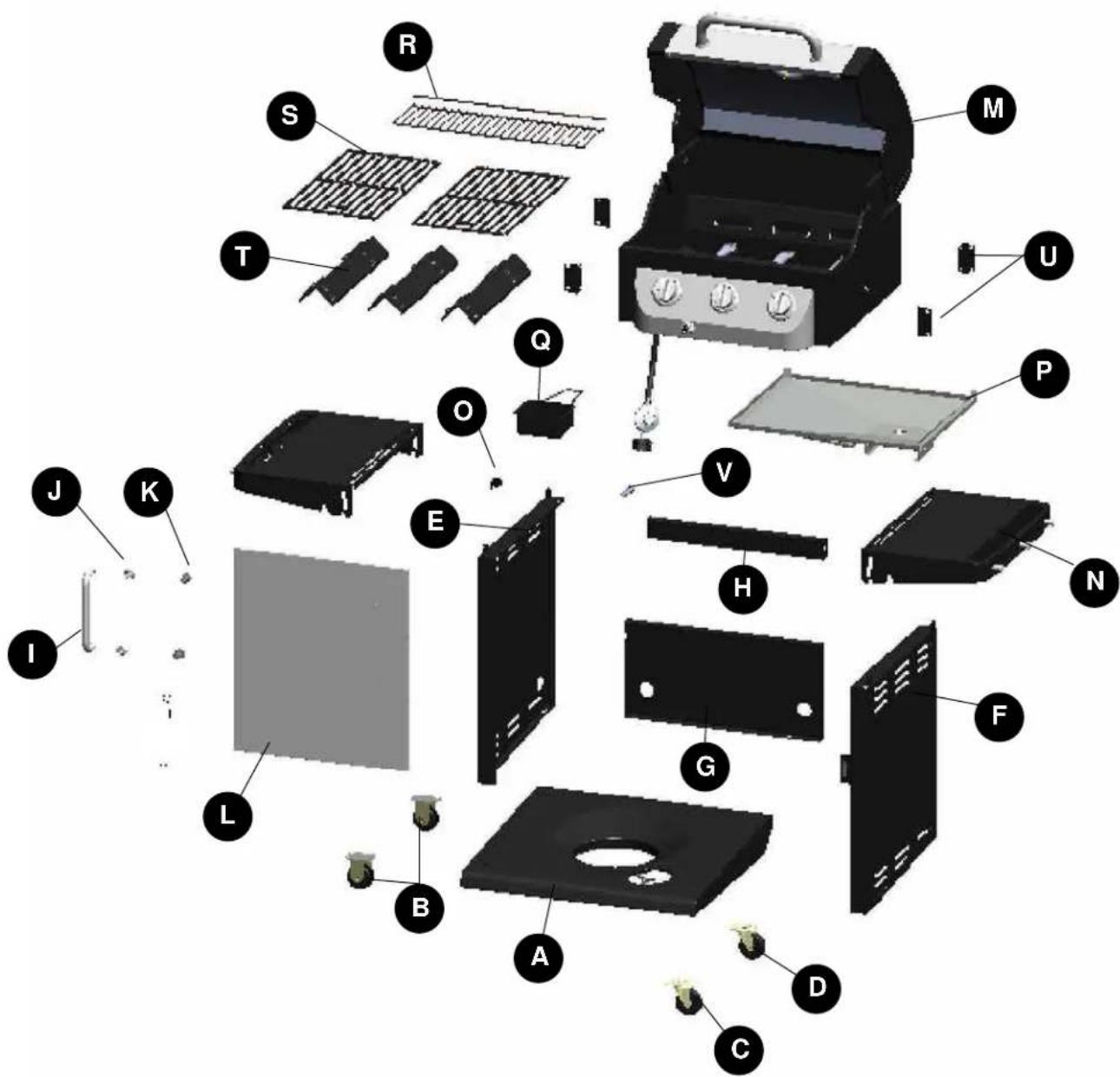

PIÈCE	DESCRIPTION	QTÉ	PIÈC
A Plaque de fond 1
B	Roulette 2
C Roulette pivotante 1
D Roulette pivotante à verrouillage 1
E	Panneau latéral gauche du chariot	1
F Panneau latéral droit du chariot 1
G Panneau arrière du chariot 1
H	Supérieure Renfort de porte avant	1
I Poignée de porte		1
J	Collerette de poignée de porte	2
K	Manchon de poignée de porte	2

DESCRIPTION QTÉ
L	Ensemble de porte	1
M	Corps du chariot	1
N	Petite table latérale	2
O	Support de tuyau	1
P	Bac à graisse	1
Q	Récipient à graisse	1
R	Grille de réchaud	1
S	Grille de cuisson	2
T	Tente de chaleur	3
U	Soutien Table d'appoint	4
V	Pile AA de (1,5 V)	1

QUINCAILLERIE INCLUSE (grandeur réelle)

PRÉPARATION

Avant de commencer l'assemblage du produit, assurez-vous d'avoir toutes les pièces. Comparez les pièces dans l'emballage avec la liste des pièces de la page précédente et la quincaillerie indiquée ci-dessus. S'il y a des pièces manquantes ou endommagées, ne tentez pas d'assembler le produit. Communiquez avec le service à la clientèle pour obtenir des pièces de rechange.

Temps d'assemblage approximatif : 50 minutes, par deux personnes

Outils nécessaires pour l'assemblage et la vérification des fuites (non inclus) : tournevis cruciforme et vaporisateur

Deux personnes sont nécessaires pour l'assembler en toute sécurité. Soyez prudent, car certaines pièces peuvent avoir des bords coupants. Au besoin, portez des gants protecteurs. Lisez et respectez tous les énoncés sur la sécurité et les avertissements, et suivez toutes les instructions pour l'assemblage ainsi que la section sur l'entretien de l'article avant de tenter d'assembler et d'utiliser cet article.

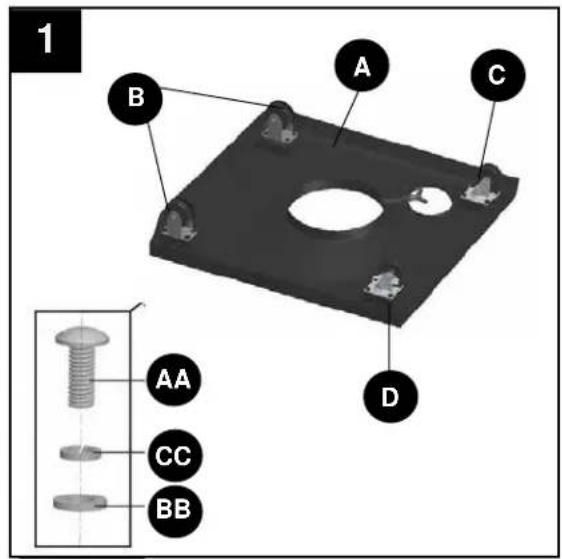

1. Monter les roulettes, dont 2 roulettes de direction (B), 1 roulette pivotante sans verrouillage (C), 1 roulette pivotante à verrouillage (D), à la plaque de fond (A) avec l'aide de 4 vis M6 (AA), des rondelles plates (BB) et des rondelles à ressort (CC).

Quincaillerie utilisée

AA	Vis M6 de 12 mm	x 16
BB	Rondelle ordinaire	x 16
CC	Rondelle à ressort	x 16

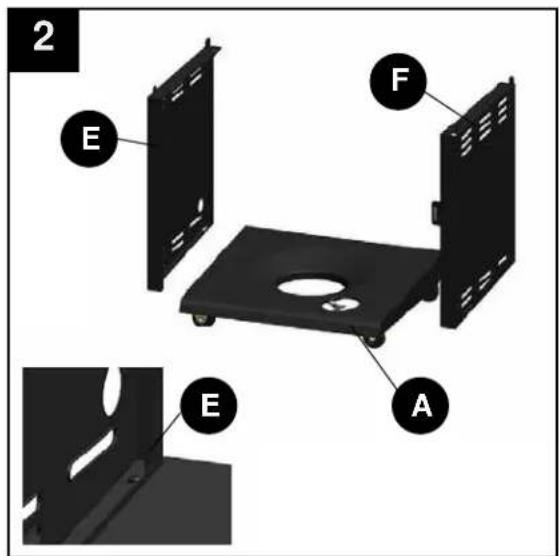

1. Insérer 4 vis (AA) dans les trous de la plaque de fond (A). Ne les vissez pas à fond.

Laissez une espace de 4 à 6 mm entre les têtes de vis et la plaque de fond (A). Attacher le panneau latéral gauche (E) du chariot en plaçant les encoches en trou de serrure du panneau sur les têtes de vis (AA) du côté gauche de la plaque de fond (A). Glisser le panneau latéral gauche (E) de façon à ce que les têtes de vis se logent dans la petite partie des encoches en trou de serrure. Enfoncer les vis (AA) mais, à cette étape, ne les vissez pas à fond.

Répéter le même processus avec le panneau latéral droit (F) du chariot.

Quincaillerie utilisée

AA

Vis M6 de 12 mm

x 4

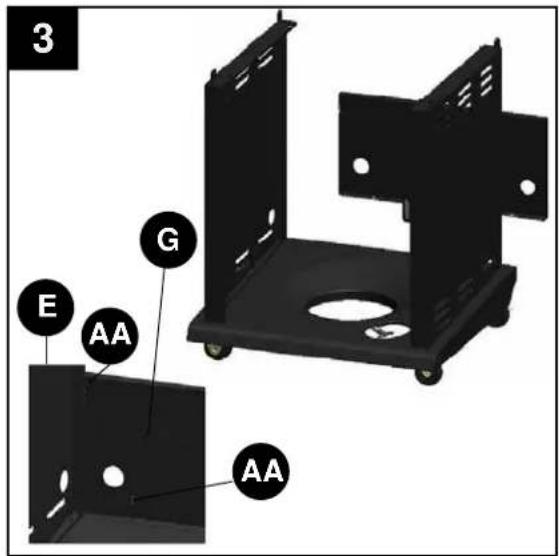

1. Insérer une vis (AA) dans chaque trou situé à l'arrière du panneau latéral gauche et droit (E et F) du chariot. Ne les vissez pas à fond. Laissez une espace de 4 à 6 mm entre les tête de vis et les panneaux latéraux (E et F). Attacher le panneau arrière (G) du chariot en le glissant jusqu'à ce que ses trous se logent sur les vis insérées puis, enfoncer avec force. Fixer le panneau arrière (G) du chariot à la plaque de fond (A) à l'aide de 2 vis (AA). Serrer les 2 vis des panneaux latéraux (E et F).

Quincaillerie utilisée

Vis M6 de 12 mm

x 4

1. Insérer 2 vis (AA) dans les trous supérieurs de devant (marqués numéro 1) des panneaux latéraux gauche et droit (E et F) du chariot. Ne les vissez pas à fond. Laissez une espace de 4 à 6 mm entre les têtes de vis et les panneaux (E et F). Attacher la traverse de renfort supérieure (H) de la porte frontale au plus grand trou situé sur la traverse(H). Glisser cette traverse (H) de façon à ce que ses têtes de vis se logent dans le plus petit trou. Enfoncer les vis mais ne les vissez pas à fond. Fixer les 2 autres vis dans les trous (marqués numéro 2).

Quincaillerie utilisée

Vis M6 de 12 mm

x 4

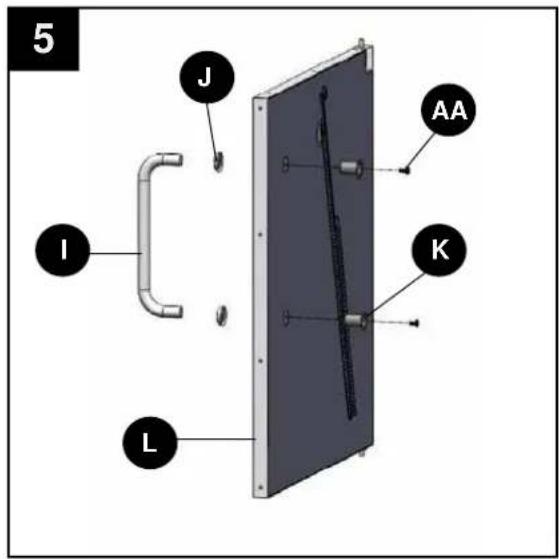

1. Retirer les 2 vis prémontées (AA) et les manchons de poignée de porte (K) de la poignée de porte (I). Insérer les 2 manchons de porte (K) dans les trous situés derrière l'ensemble de la porte (L). Insérer 2 vis (AA) dans les manchons de porte (K) à travers les collerettes de poignée de porte (J) et dans les trous spiralés de la poignée de porte (I). Serrez les vis avec un tournevis Phillips.

Quincaillerie utilisée

Vis M6 de 12 mm

x 2

1. Insérer la goupille à charnière inférieure (marquée numéro 2) de l'ensemble de la porte (L) dans le trou de la plaque de fond. Enfoncer manuellement la goupille à charnière (marquée numéro 3) située en haut de l'ensemble de la porte et l'insérer dans le trou (marqué numéro 1) de la traverse de renfort supérieure de devant (H).

2. Placer soigneusement le corps du gril (M) sur le panneau latéral de gauche et celui de droite (E et F) du chariot. Ajuster le corps du gril (M) de façon à ce que les trous de (M) soient alignés avec les trous des languettes des panneaux latéraux (E et F). REMARQUE: Assurez-vous que le tuyau de gaz se trouve à l'intérieur du chariot. Fixer le corps du gril (M) en utilisant 2 vis (AA) et les rondelles plates (BB) pour chaque côté.

Quincaillerie utilisée

Vis M6 de 12 mm

x 4

Rondelle ordinaire

x 4

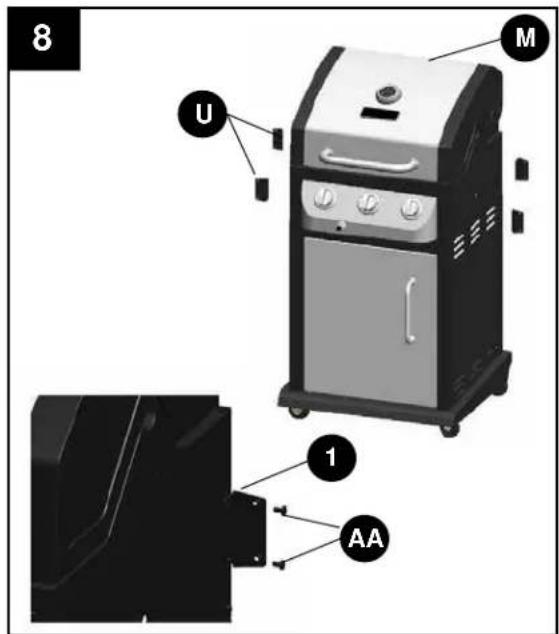

1. Installer les supports de fixation de la table latérale (U) en introduisant 2 vis M6x12mm (AA) dans les trous (marqués numéro 1) d'un côté du corps du gril (M). Serrez les vis. Répéter le même processus pour les supports de fixation de la table latérale (U) de l'autre côté.

Quincaillerie utilisée

Vis M6 de 12 mm

x 8

1. Fixer 2 vis de consolidation (FF) dans les trous (marqués numéro 1) aux supports de fixation (U) de la petite table latérale. Fixer la petite table latérale (N) aux supports de fixation (U) en introduisant 2 vis de consolidation (FF) dans les trous (marqués numéro 2). Serrez les vis. Répéter le même processus avec la petite table latérale (N) de l'autre côté.

Quincaillerie utilisée

Vis de consolidation M6

x 8

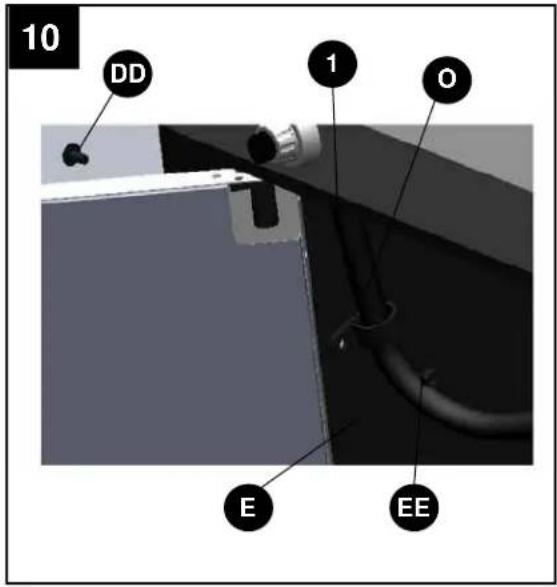

1. Fixer le tuyau à gaz et l'ensemble de support de tuyau (O) à l'ensemble (E) du côté gauche du chariot en introduisant et en bien serrant 1 vis M4x12 (DD) et 1 écrou M4 (EE) dans le trou (marqué numéro 1) de la petite table latérale gauche du chariot.

REMARQUE: Le gazomètre (O) doit complètement entourner le tuyau à gaz avant d'être fixé au panneau latéral gauche (E) du chariot comme illustré ci-dessous.

Quincaillerie utilisée

Vis M4 de 12 mm

x 1

M4 Ecrou

x 1

1. Insérer le bac à graisse (P). Mettez le en place en le faisant glisser dans le corps du gril, par derrière, le long des rails situés juste en dessous de la surface d'en dessous du corps du gril.

REMARQUE: Le bac à graisse doit être positionné comme illustré ci-dessous (les rails de support du récipient à graisse se trouvent sur votre gauche, faisant face à la partie arrière du gril).

Insérer le récipient à graisse (Q). Mettez le en place en le glissant sur les rails de support du fond du bac à graisse.

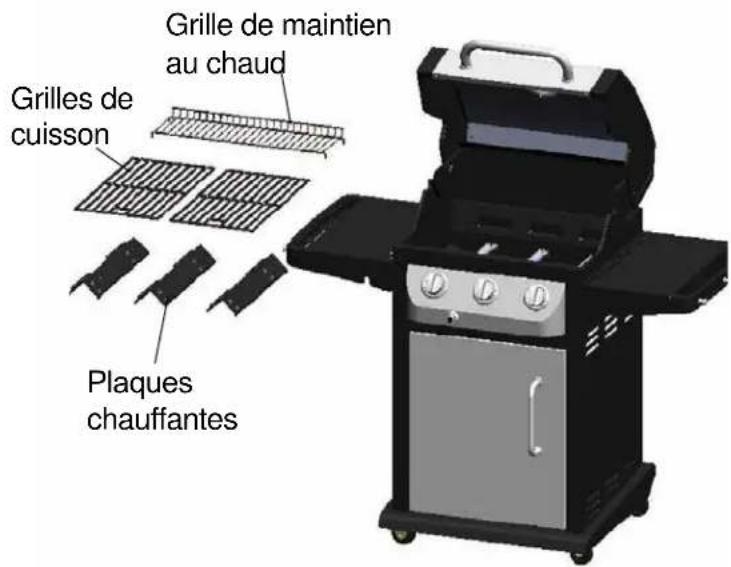

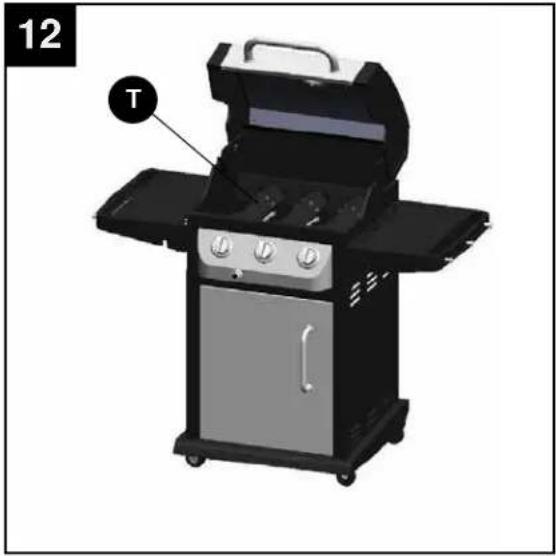

1. Placer les boucliers thermiques pour le contrôle des flammes (T) dans le foyer comme illustré.
2. Placer les grilles de cuisson (S) dans le corps du gril (M) comme illustré. Fixer bien la grille qui sert à tenir les produits à réchauffer (R) dans le corps du gril (M).

REMARQUE: Cette grille qui sert à tenir les produits à réchauffer repose sur 4 trous ; 2 trous sont positionnés de chaque côté du gril.

1. Dévisser le bouchon de l'allumeur et mettez une pile AA (V) dans le corps de l'allumeur en placant la face positive + de la pile vers le haut. Remettre le bouchon par la suite.

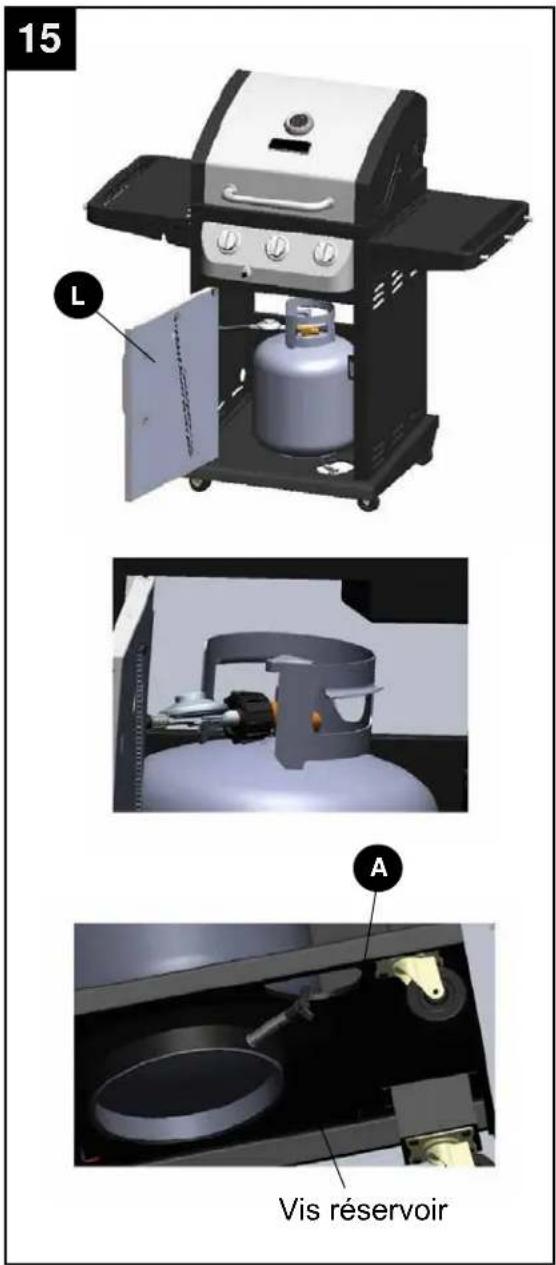

1. Ouvrir l'ensemble de la porte (L) et placer la bouteille GPL (vendue séparément) dans son emboîtement situé sur la plaque de fond (A). Ajuster la bouteille de gaz jusqu'à ce qu'elle soit dans la bonne position (permettant ainsi au tuyau à gaz d'être branché à la soupape de la bouteille de gaz). Serrez manuellement le tuyau/régulateur de couplage à la soupage filetée de la bouteille de gaz GPL. Serrer bien les vis de la bouteille jusqu'à ce qu'elle soit bien en place dans son emboîtement qui se trouve dans le chariot.

DÉTECTION DES FUITES

Après avoir fait tous les branchements, vérifiez s'il y a des fuites en vaporisant de l'eau savonneuse sur le robinet du réservoir de propane liquéfié, le tuyau de gaz et le régulateur.

Pour prévenir les incendies ou les explosions lorsque vous tentez de détecter les fuites :

• Procédez toujours à la détection des fuites avant d'allumer le barbecue.
• Ne fumez pas lorsque vous vérifiez la présence de fuites.
• Procédez toujours à la détection des fuites à l'extérieur, dans un endroit bien aéré.
• N'utilisez aucune source de flamme lorsque vous vérifiez la présence de fuites.
• N'utilisez pas le barbecue tant que toutes les fuites n'ont pas été colmatées.
• Si vous ne pouvez colmater une fuite, débranchez immédiatement l'alimentation et appelez un service de réparation d'appareils.

VÉRIFICATION DES FUITES

• Préparez une solution afin de procéder à la vérification des fuites; mélangez une part de savon à vaisselle liquide et trois parts d'eau. Vous aurez besoin d'environ 70 à 90 ml (2 à 3 oz) de liquide. Versez la solution en question dans un vaporisateur.
• Assurez-vous que tous les boutons de commande sont à la position arrêt.
• Ouvrez le robinet du réservoir de propane liquéfié.
• Vaporisez la solution sur tous les branchements et les raccords dans lesquels circule du gaz. La présence de bulles à un endroit où vous avez appliqué la solution d'eau savonneuse indique une fuite de gaz. Si vous détectez ou entendez une fuite, ou si vous sentez une odeur de gaz, fermez le réservoir de propane liquéfié immédiatement et réparez la fuite ou remplacez la pièce défectueuse. N'utilisez pas le barbecue tant que toutes les fuites n'ont pas été colmatées.

MISE EN GARDE

Utilisez uniquement l'ensemble régulateur et tuyau fourni! Si vous avez besoin d'une pièce de rechange, communiquez avec le service à la clientèle. N'utilisez pas de pièces de rechange qui ne sont pas conçues pour ce barbecue.

⚠ AVERTISSEMENT

TOUTES LES INSTRUCTIONS ET MESURES DE SAUVEGARDE SUR CETTE PAGE DOIVENT ÊTRE SUIVIES POUR PRÉVENTION INCENDIE, DOMMAGES ET / OU DE BLESSURES.

RACCORD DE LA BOUTEILLE DE GAZ

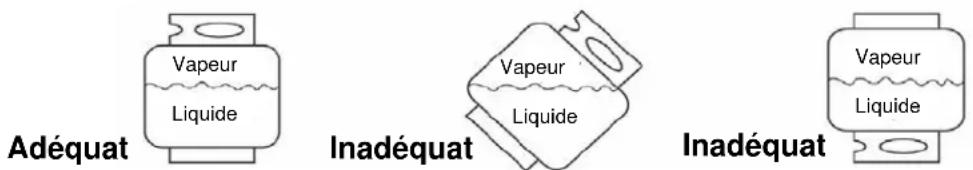

La bouteille de propane liquéfié utilisée doit être fabriquée et identifiée conformément aux normes pour les bouteilles de propane liquéfié du Specifications for LP Gas Cylinders of the U.S. Department of Transportation (D.O.T.) or the National Standard of Canada, CAN/CSA-B339, Cylinders, Spheres and Tubes for Transportation of Dangerous Goods; and Commission, le cas échéant, et munie d'un dispositif de protection contre les débordements.

Utilisez seulement une bouteille de 9,07 kg (hauteur de 45,99 cm, diamètre de la bouteille de 24,99 cm, diamètre du pied de 20,4 cm) dotée d'un dispositif de raccord de bouteille compatible avec le raccord des appareils de cuisson à l'extérieur. La bouteille doit comporter un collet protecteur pour le robinet. Prenez soin de ni échapper la bouteille de gaz ni la manipuler rudement!

Déconnectez la bouteille de gaz lorsque l'appareil n'est pas utilisé. Il est permis d'entreposer l'appareil à l'intérieur UNIQUEMENT si la bouteille de gaz est déconnectée et retirée de l'appareil. La bouteille doit être entreposée à l'extérieur et placée hors de la portée des enfants. Elle ne doit pas être entreposée dans un immeuble, un garage ou tout autre espace clos. Il ne faut jamais l'entreposer dans un endroit où la température peut excéder 51,7 °C.

Mettez un bouchon antipoussière sur la sortie du robinet d'une bouteille qui n'est pas utilisée. Utilisez uniquement le type de bouchon antipoussière fourni avec le robinet de la bouteille. D'autres types de bouchons pourraient ne pas être étanches et permettre des fuites de propane.

Avant de faire le raccord, assurez-vous qu'aucun débris n'obstrue le tuyau de sortie de la bouteille de gaz, du manodétenteur, du brûleur ou des orifices du brûleur. Raccordez le manodétendeur et resserrez-le à la main fermement. Fermez le robinet de la bouteille, puis déconnectez la bouteille de propane du manodétenteur lorsque le barbecue n'est pas utilisé.

N'ENTRAVEZ PAS le flux d'air de combustion et de ventilation se rendant au barbecue. La bouteille de propane doit être munie d'un système permettant le retrait de la vapeur et d'un dispositif reconnu de prévention des trop-pleins. Veuillez orienter la bouteille dans le sens indiqué pour permettre le retrait de la vapeur. REMARQUE : La bouteille de gaz doit toujours être en position verticale afin de permettre uniquement le retrait de la vapeur.

⚠ MISE EN GARDE

a. N'entreposez pas de bouteille de GPL sous le barbecue ou à proximité de celui-ci.
b. Ne remplissez jamais une bouteille de GPL à plus de 80 % de sa capacité.
c. Si les directives mentionnées au point (a) et au point (b) ne sont pas suivies exactement, un incendie causant la mort ou des blessures graves peut se produire.

REMARQUE : Vous pouvez utiliser d'autres bouteilles avec cet appareil, pourvu qu'elles conviennent au trou pour la bouteille et aux dispositifs de fixation. Consultez l'étape 15 des instructions pour l'assemblage pour connaître la manière adéquate de fixer une bouteille au support de bouteille.

⚠ AVERTISSEMENT

TOUTES LES INSTRUCTIONS ET MESURES DE SÉCURITÉ QUI SUIVENT DOIVENT ÊTRE RESPECTÉES AFIN DE PRÉVENIR LES INCENDIES, LES DOMMAGES ET LES BLESSURES.

RACCORDEMENT DE LA BOUTEILLE DE PROPANE

1. Le robinet de la bouteille de propane doit être fermé. Pour vérifier si c'est le cas, assurez-vous qu'il n'est pas possible de le tourner davantage dans le sens des aiguilles d'une montre. Le système d'alimentation de la bouteille doit être placé de façon à permettre le retrait du propane à l'état gazeux.
2. Vérifiez que le bouton de commande du dispositif de commande du brûleur est à la position « OFF » (arrêt).
3. Retirez le capuchon de protection du robinet du réservoir de propane liquéfié et de l'écrou d'accouplement.

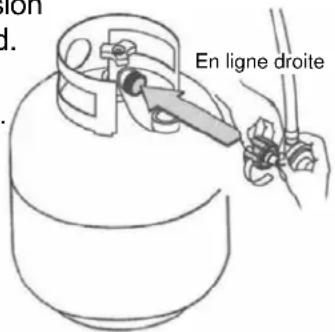

4. Tenez le régulateur dans une main et insérez le mamelon dans le tuyau de sortie. Assurez-vous que le mamelon est bien centré dans le tuyau de sortie. L'écrou d'accouplement se visse sur les filets extérieurs de grande dimension du tuyau de sortie. Faites attention de ne pas fausser le filetage du raccord.
5. Serrez l'écrou d'accouplement à la main dans le sens des aiguilles d'une montre jusqu'à ce qu'il ne soit plus possible de le tourner davantage. Vissez-le fermement à la main seulement. N'utilisez pas d'outils.

Déconnexion : Fermez complètement le robinet du réservoir en tournant dans le sens des aiguilles d'une montre. Tournez dans le sens contraire des aiguilles d'une montre jusqu'à ce que l'écrou se détache du régulateur.

⚠ AVERTISSEMENT

Lorsque vous effectuez les raccordements, assurez-vous que :

• le connecteur de l'orifice d'entrée du régulateur est correctement et solidement raccordé au tuyau de sortie de la bouteille;
• le tuyau de gaz propane liquéfié ne touche pas au foyer du barbecue.

ALLUMAGE DU BARBECUE

Avant la première utilisation :

Retirez toutes les étiquettes et les courroies de plastique, le cas échéant. Avant d'utiliser votre nouveau barbecue au gaz, il est nécessaire de le nettoyer à la chaleur. Pour ce faire, faites fonctionner le barbecue pendant une quinzaine de minutes; le couvercle doit être fermé et le bouton de commande, à la position maximale. De cette façon, la chaleur brûlera tous les résidus et dissipera l'odeur provenant du processus de fabrication, nettoyant ainsi les pièces internes.

⚠ MISE EN GARDE

Si la flamme s'éteint accidentellement pendant l'allumage ou l'utilisation du barbecue, FERMEZ immédiatement le robinet de la bouteille de propane, puis FERMEZ le bouton de commande du brûleur.

⚠ AVERTISSEMENT

Ne vous penchez pas au-dessus du barbecue lorsque vous l'allumez. Lisez les instructions avant d'allumer l'appareil.

1. Vérifiez que les boutons de commande sont à la position○ arrêt.
2. Ouvrez complètement le robinet du réservoir en le tournant dans le sens contraire des aiguilles d'une montre.
3. Ouvrez le couvercle avant d'allumer l'appareil.
4. Enfoncez l'allumeur pendant 3 ou 4 secondes tout en tournant le bouton de commande de droite à la position maximale. Le brûleur devrait s'allumer. Si l'appareil ne s'allume pas en 5 secondes, fermez le robinet du brûleur, attendez 5 minutes, et procédez de nouveau à l'allumage ou consultez les instructions pour l'allumage avec une allumette indiquées ci-dessous.
5. Répétez l'opération pour tous les autres brûleurs.

Si le brûleur ne s'allume toujours pas, vérifiez qu'il ya du gaz dans le cylindre et suivez les instructions d'allumage du match.

ALLUMAGE DU BARBECUE AVEC UNE ALLUMETTE

1. Insérez une allumette à l'extrémité du support à allumettes situé à l'intérieur de la porte du charriot.
2. Allumez l'allumette.
3. Insérez sans tarder l'allumette en ammée dans le trou de 20 mm (0,75 po) situé sur le côté du corps du barbecue le plus près du brûleur que vous souhaitez allumer. Assurez-vous que l'allumette en ammée est près des ori ces du brûleur.
4. Appuyez sur le bouton de commande lié au brûleur et tournez-le dans le sens contraire des aiguilles d'une montre à la position maximale;le brûleur devrait s'allumer immédiatement.
5. Réglez les brûleurs à l'intensité de cuisson désirée.
   Si vous devez allumer les deux brûleurs, répétez les étapes 1 à 4 a n d'allumer l'autre brûleur.

⚠ MISE EN GARDE

Assurez-vous que toutes les commandes des brûleurs sont éteints, sauf le brûleur étant allumé et les brûleurs qui ont été allumées.

1. Tournez les boutons de commande dans le sens des aiguilles d'une montre jusqu'à la position
2. Fermez complètement le robinet du réservoir en le tournant dans le sens des aiguilles d'une montre.
3. Fermez le couvercle.
   Couper l'alimentation en gaz PL à la bouteille si l'appareil n'est pas utilisé.

O arrêt.

ENTRETIEN

GRILLES DE CUISSON

Il est recommandé de brûler les résidus sur la grille de cuisson environ quinze minutes après chaque utilisation. Le barbecue est encore chaud et nécessite donc moins de gaz pour atteindre la chaleur nécessaire pour brûler les résidus.

Pour brûler les résidus ou nettoyer votre barbecue par la chaleur, allumez les brûleurs à la position maximale et laissez-les fonctionner pendant 15 minutes, le couvercle du barbecue fermé. Ensuite, éteignez les brûleurs et utilisez une brosse métallique a n de nettoyer les résidus de nourriture qui se trouvent sur les grilles.

Les grilles de porcelaine ont un ni d'émail vitri é (semblable au verre). Veillez à les manipuler avec soin pour ne pas les ébrécher.

⚠MISE EN GARDE

Avant de nettoyer et d'entretenir le barbecue, assurez-vous qu'il est refroidi et que l'alimentation en gaz de la bouteille de propane est fermée.

ENTRETIEN

PRODUITS DE NETTOYAGE RECOMMANDÉS

Savon à vaisselle liquide doux, eau tiède, tampon à récurer en nylon, brosse métallique.

N'utilisez PAS de produits nettoyants contenant de l'acide, de l'essence minérale ou toute substance abrasive.

SURFACES EXTÉRIEURES

Il est recommandé de n'utiliser que du savon à vaisselle liquide doux et de l'eau chaude pour nettoyer le barbecue et les pièces de celui-ci. Rincez à l'eau tiède.

CUVETTE INFÉRIEURE À L'INTÉRIEUR DU CORPS DU BARBECUE

Afin d'éviter les montées de flammes, il est recommandé de nettoyer régulièrement la cuvette inférieure située à l'intérieur du barbecue. Enlevez les résidus à l'aide d'une brosse, d'un grattoir ou d'un tampon à récurer. Nettoyez doucement à l'aide de savon à vaisselle liquide doux et d'eau tiède. Rincez à l'eau tiède. Évitez d'éclabousser les tubes diffuseurs des brûleurs.

PLAQUES CHAUFFANTES

Nettoyez les résidus à l'aide d'une brosse métallique et lavez avec du savon à vaisselle doux et de l'eau tiède. Rincez à l'eau tiède.

BAC RAMASSE-GRAISSE

Videz le bac ramasse-graisse, puis nettoyez-le régulièrement avec du savon à vaisselle liquide doux et de l'eau tiède.

VÉRIFICATION DE LA FLAMME

Pour obtenir un rendement énergétique optimal ainsi qu'une excellente cuisson, la flamme devrait être jaune et bleue, et sa hauteur, d'environ 2,5 cm à 5 cm.

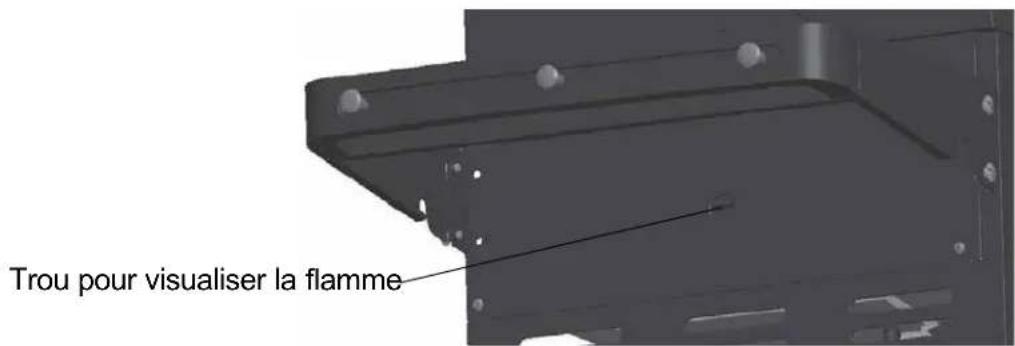

Pour vérifier la flamme, regardez-la à travers le trou conçu pour allumer les brûleurs à l'aide d'une allumette, situé sur le côté du foyer.

ENSEMBLE DE BRÛLEUR

RETRAIT DE L'ENSEMBLE DE BRÛLEUR

1. Assurez-vous que tous les boutons de commande sont à la position « OFF » (arrêt), que le robinet du réservoir de propane liquéfié est fermé et que ce dernier n'est relié ni au régulateur ni au barbecue.

2. Ouvrez ensuite le couvercle et retirez la grille de maintien au chaud, les grilles de cuisson et les plaques chauffantes.

3. Retirez la goupille de charnière comme illustré dans la Figure 1. Retirez les 2 vis qui fixent l'électrode d'allumage du brûleur, comme illustré dans la Figure 2.

Figure 1 Figure 2

1. Faites glisser hors de la chambre de combustion des brûleurs, comme illustré.

NETTOYAGE DE L'ENSEMBLE DE BRÛLEUR – Assurez-vous que le barbecue est refroidi.

1. Assurez-vous que tous les orifices du brûleur ne sont pas bouchés. Pour ce faire, utilisez une épingle ou un trombone.
2. Assurez-vous que le brûleur n'est pas endommagé. Le cas échéant, remplacez-le par un nouveau brûleur.
3. Assurez-vous que l'extrémité du brûleur et le filtre à air principal sont exempts de nids d'insectes, de poussière ou de débris.

RÉINSTALLATION DU BRÛLEUR

Assurez-vous que les orifices du robinet de gaz sont placés correctement à l'intérieur du diffuseur du brûleur (venturi). Vous devrez peut-être utiliser une lampe de poche pour les installer correctement. Il est recommandé de vérifier leur position à travers les trous de ventilation du foyer du barbecue, tel que l'illustre la figure ci-dessous.

Voir la position correcte

à partir du fond de la chambre de combustion.

⚠ AVERTISSEMENT

Si les directives mentionnées précédemment ne sont pas suivies, un incendie ou une explosion pourrait survenir, risquant de causer des blessures graves, voire la mort.

AUTRES TYPES D'ENTRETIEN

Nous vous recommandons de faire faire l'entretien de cet appareil une fois par année par un technicien qualifié.

Nous vous recommandons de vérifier régulièrement que l'espace autour du barbecue au gaz est exempt de tout matériau combustible, essence et autres vapeurs et liquides inflammables.

Nous vous recommandons de vérifier régulièrement que le flux d'air de combustion et de ventilation n'est pas entravé.

Nous vous recommandons de vérifier régulièrement que les ouvertures de ventilation entourant la bouteille (sur le charriot) sont exemptes de débris.

Nous vous recommandons de vérifier régulièrement les tubes du venturi et du brûleur, et de les nettoyer si des insectes ou des nids d'insectes s'y trouvent. Un tube obstrué peut causer un feu sous le barbecue.

L'allumage électronique nécessite une pile alcaline « AA » incluse.

⚠ AVERTISSEMENT

N'utilisez PAS de vieilles piles avec des piles neuves.

NE combinez PAS des piles alcalines avec des piles ordinaires (carbone-zinc) ou avec des piles rechargeables (nickel-cadmium).

NE jetez PAS les piles au feu. Une mise au rebut inadéquate pourrait causer une fuite ou faire exploser les piles.

DÉPANNAGE

Si vous avez des questions, veuillez téléphoner au service à la clientèle au 1-877-447-4768, Huit heures et demie-16h30, HNC, du lundi - vendredi.

PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Le brûleur ne s'allume pas à l'aide de l'allumeur (pas d'étincelle ou étincelle faible).	1. L'électrode de l'allumeur est couverte de graisse ou de résidus.2. Un 1 de l'électrode de l'allumeur est mal raccordé ou déconnecté.3. L'électrode d'allumage est ssurée ou fendue.4. La pile est à plat ou la connexion des piles est inadéquate.	1. Nettoyez l'électrode de l'allumeur.2. Véri ez les ls et reconnectez tout 1 mal raccordé ou déconnecté.3. Remplacez l'électrode d'allumage (consultez la liste des pièces de rechange).4. Prenez l'une des mesures suivantes : a. Remplacez la pile.b. Véri ez si la pile est insérée correctement.c. Véri ez si les bornes de la pile présentent des traces de corrosion.d. Véri ez le branchement des ls comme indiqué ci-dessus.
La chaleur est faible.	1. La pression du gaz vers l'appareil est insuf sante.	1. Communiquez avec un service d'entretien autorisé pour qu'il vér i e la pression de l'alimentation en gaz et la corrige.
Il y a trop de montées de flammes intermittentes.	1. De la graisse ou des résidus se sont accumulés sur les plaques chauffantes ou dans le foyer du barbecue.2. Du gras ou de la marinade a dégoutté de la nourriture en trop grande quantité.3. La température de cuisson est trop élevée.	1. Nettoyez les pièces du barbecue.2. Retirez le gras de la viande et n'utilisez pas de marinades à base d'huile.3. Réduisez la température en conséquence.
Le brûleur ne s'allume pas à l'aide d'une allumette.	1. L'allumette n'atteint pas les brûleurs (lorsque vous la tenez d'une main).2. L'alimentation en gaz est coupée.3. Il y a un mauvais branchement entre le raccord à manchon et l'embout du tuyau de gaz.4. L'entrée du brûleur est obstruée.	1. Utilisez le support à allumettes situé dans la porte de l'armoire.2. Vérifiez si la vanne d'arrêt manuel du gaz est ouverte.3. Tournez les boutons de commande à la position OFF (fermé), fermez la vanne d'arrêt du gaz, puis vérifiez le branchement du raccord à manchon et de l'embout. Au besoin, déconnectez-les et reconnectez-les.4. Nettoyez le diffuseur (venturi) et le brûleur selon les instructions de la section Entretien du manuel.
Le gaz ne circule pas ou sa circulation est entravée.	1. L'alimentation en gaz est coupée.2. Il y a un mauvais branchement entre le raccord à manchon et l'embout du tuyau de gaz.3. L'entrée du brûleur est obstruée.	1. Vérifiez si la vanne d'arrêt manuel du gaz est ouverte.2. Tournez les boutons de commande à la position OFF (fermé), fermez la vanne d'arrêt du gaz, puis vérifiez le branchement du raccord à manchon et de l'embout. Au besoin, déconnectez-les et reconnectez-les.3. Nettoyez le diffuseur (venturi) et le brûleur selon les instructions de la section Entretien du manuel.

Garantie limitée de 1 an

La garantie de un an de ce barbecue au GPL couvre les pièces endommagées ou brisées au moment de l'achat. Le barbecue est garanti contre tout défaut. La peinture est garantie contre tout défaut, à l'exception de la rouille qui peut apparaître après une utilisation répétée.

La garantie ne couvre pas les dommages ou les problèmes liés à une négligence, à un usage abusif ou aux modifications apportées à l'appareil. La garantie ne couvre pas les coûts de main-d'oeuvre.

Toutes les pièces couvertes par la garantie seront expédiées sans frais selon la méthode choisie par le fabricant (envoi terrestre par US Mail ou Parcel Post UNIQUEMENT). Tout montant additionnel (par exemple, la livraison le lendemain, le surlendemain, etc.) relève de la responsabilité du consommateur.

Toutes les réclamations au titre de la garantie ne peuvent être effectuées que par l'acheteur initial du produit et nécessitent une preuve d'achat qui indique la date d'achat. Ne retournez aucune pièce à l'adresse de GHP sans avoir obtenu un numéro d'autorisation de retour de notre service à la clientèle. Vous pouvez appeler sans frais notre service à la clientèle au 1-877-447-4768, huit heures et demie-16h30, HNC, du lundi - vendredi.

AVIS : Certains États ou certaines provinces ne permettent pas une limitation de la durée de la garantie implicite ou une exclusion ou une limitation des dommages accidentels ou consécutifs, de sorte que les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie vous confère des droits précis. Il est possible que vous disposiez également d'autres droits, qui varient d'un État ou d'une province à l'autre.

GHP Group, Inc.

8280 Austin Avenue

Morton Grove, IL, États-Unis

60053-3207

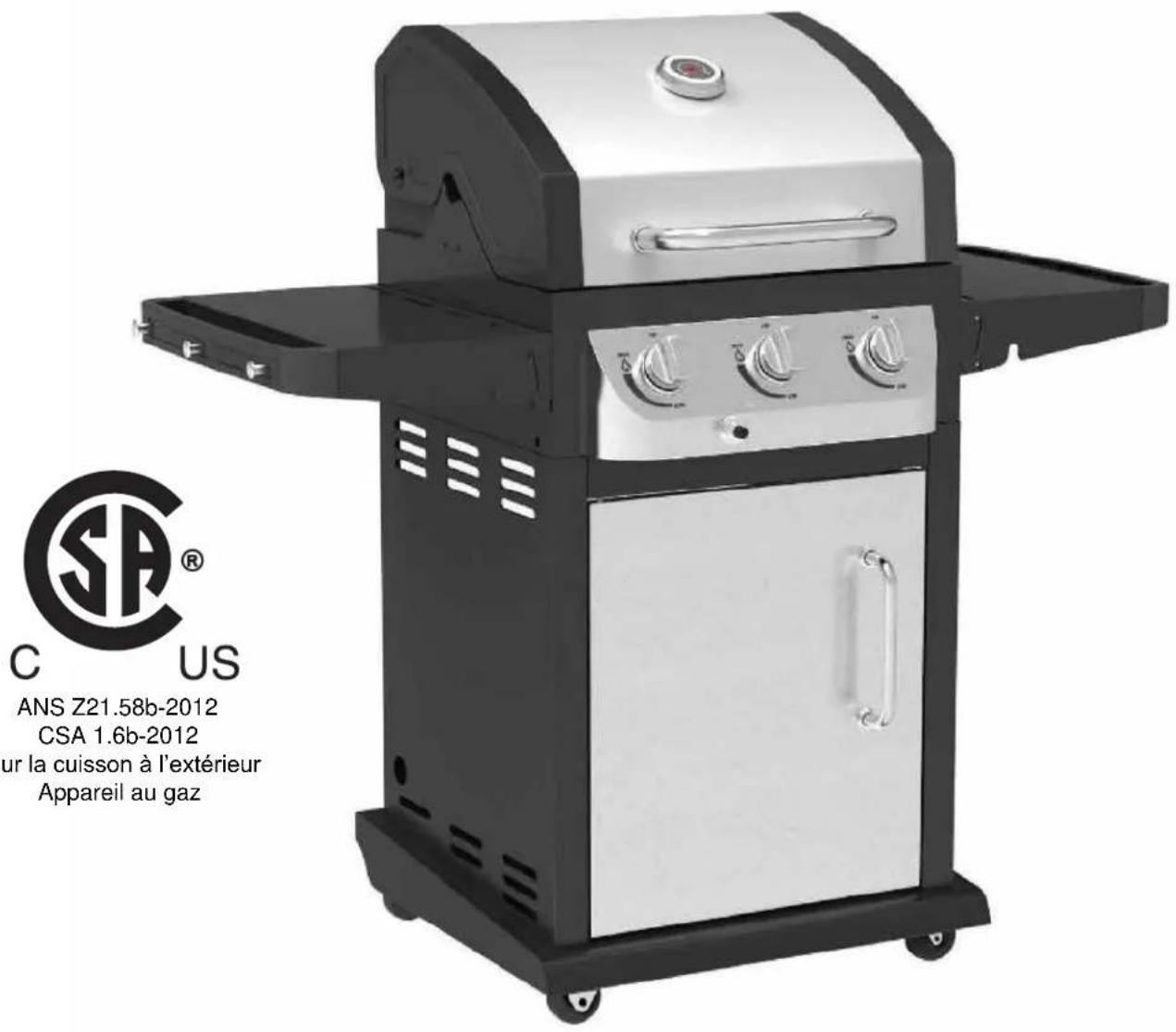

Nom de l'article : Gril à Gaz GPL à 3 Bruleurs

No de modèle : DGB390SNP-D

Capacité nominale : 36,000 BTU/Hr

Pour les pièces détachées, appelez notre service à la clientèle au 1-877-447-4768, 8 heures 30-16h30, HNC, du lundi - vendredi.

RÉF	DESCRIPTION	NO DE PIÈCE
1	Panneau de fond	104 - 04006
2	Roulette – y compris 4 vis/ rondelles plates/ rondelles à ressort	104 - 04018
3	Roulette pivotante – y compris 4 vis /rondelles plates/ rondelles à ressort	104 - 04017
4	Roulette pivotante à verrouillage – y compris 4 vis/ rondelles plates/ rondelles à ressort	104 - 04019
5	Vis de maintien de la bouteille de GPL	104 - 04012
6	Panneau latéral droit du chariot	104 - 04010
7	Panneau arrière du chariot	104 - 04008
8	Aimant de porte	104 - 14020
9	Panneau latéral gauche du chariot	104 - 04009
10	Poignée de porte de devant du chariot	104 - 14021
11	Collerette de poignée de porte	104 - 14022
12	Manchon de poignée de porte	104 - 14023
13	Support d'allumettes	104 - 14024
14	Ensemble de porte de devant – sans poignée	104 - 04020
15	Support de tuyau	104 - 04007
16	Traverse de renfort supérieure de la porte frontale du chariot	104 - 04011
17	Petite table latérale	104 - 04001
18	Porte-serviette	104 - 14001
19	Crochet à outil	104 - 14002
20	Pile (AA) (1,5V)	104 - 05002
21	Bac à graisse avec bouclier thermique	104 - 04013
22	Récipient à graisse	104 - 04014
23	Support de fixation pour petites tables latéraux	104 - 04003
24	Ensemble de foyer du gril– y compris brûleurs/ soupape de gaz GPL et l'ensemble de collecteur / tuyau à gaz GPL et régulateur/panneau de commande/câble d'allumage et électrode.	104 - 03001
25	Capsule d'écrou (pour fixer le pivot du couvercle)	104 - 12001
26	Goupille du pivot du couvercle	104 - 12002
27	Poignée du couvercle	104 - 12003
28	Collerette de poignée de couvercle	104 - 12004
29	Ensemble de couvercle du gril – y compris pare-chocs de couvercle	104 - 02001
30	Indicateur de température avec écrou	104 - 12005
31	Badge	104 - 22006
32	Grille qui sert à tenir les produits à réchauffer	104 - 13001
33	Grille de cuisson (boîte de 1)	104 - 13002
34	Bouclier thermique pour le contrôle des flammes (boîte de 1)	104 - 13003
35	Ensemble de foyer du gril – y compris pare-chocs de couvercle	104 - 13004
36	Panneau extérieur du foyer	104 - 13005
37	Soupape à gaz GPL et collecteur	104 - 13006
38	Boîtier d'allumage électronique	104 - 13007
39	Panneau de commande	104 - 13008
40	Collerette de bouton de commande	104 - 13009
41	Bouton de commande	104 - 13010
42	Brûleur principal- avec goupille à axes (boîte de 1)	104 - 13011
43	Ensemble d'électrode d'allumage et de fils d'allumage	104 - 13012

LISTE DES PIÈCES DE RECHANGE

RÉF	DESCRIPTION	NO DE PIÈCE
44	Bouclier thermique pour allumage électronique	104 - 13013
45	Ensemble de tuyau à gaz GPL et régulateur	104 - 13014
n/a	Trousse de quincaillerie	104 - 05001
n/a	du propriétaire/ Manuel d'instructions	70 - 10 - 017

Dyna-Glo™
