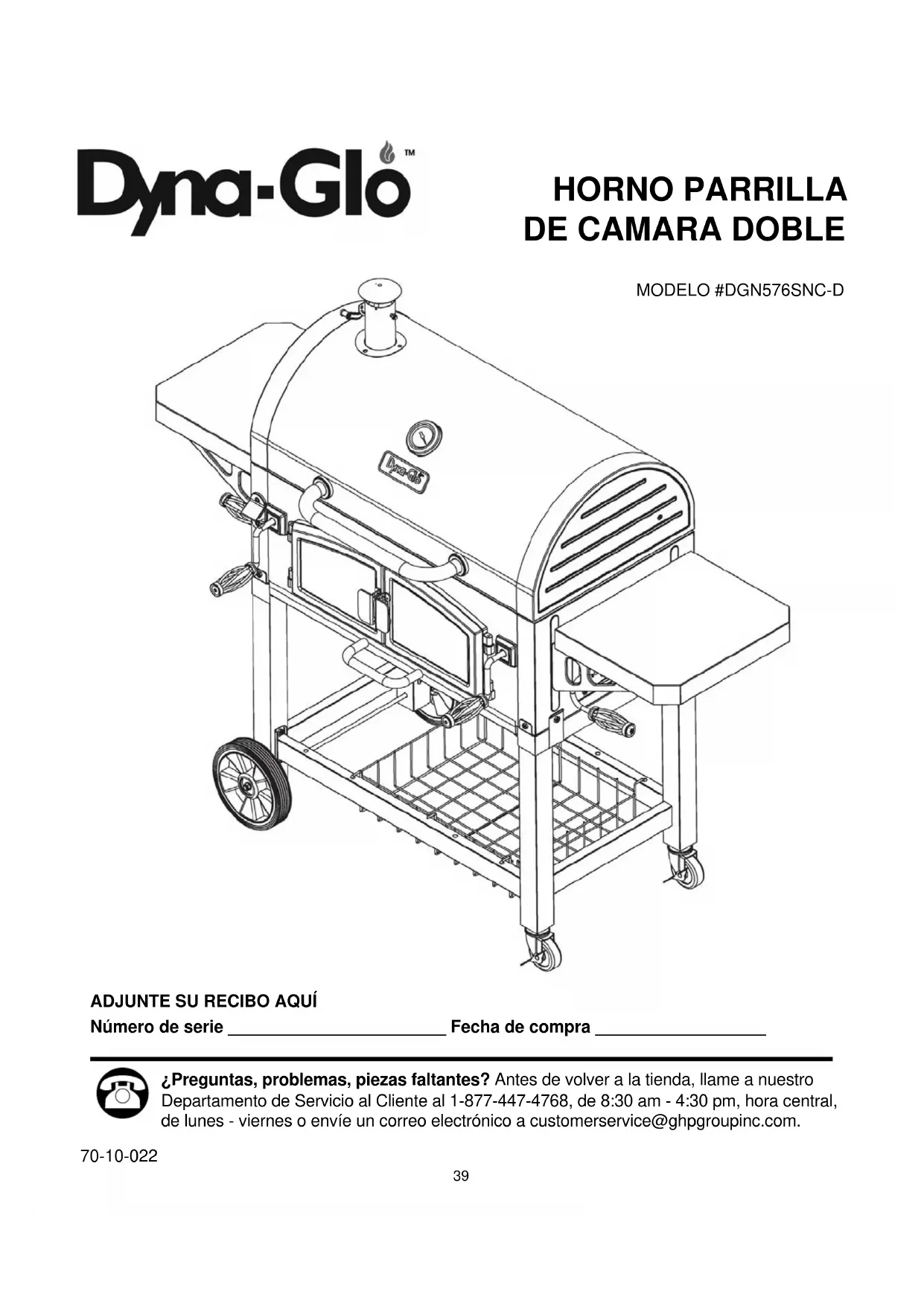

MANUAL DE USUARIO DGN576SNCD Dyna-Glo

Número de serie _______________________ Fecha de compra __________________ ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes o envíe un correo electrónico a [e-mail].40 Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. Si tiene preguntas relacionadas con el producto, lIame al Servicio al Cliente al: 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes. PRECAUCIÓN

• Esta unidad es pesada. DOS PERSONAS NECESARIAS PARA EL MONTAJE SEGURO. Algunas partes peut bordes alados. Use guantes de protección si es necesario. Lea y siga todas las instrucciones de seguridad, advertencias, instrucciones de montaje y uso y cuidado antes de tratar de armar y usar. ADVERTENCIA

• Mantenga un extinguidor de fuego cerca de este producto en todo momento.

• Esta parrilla es para uso exclusivo al aire libre en áreas bien ventiladas.

• El uso de drogas alcohol, con receta o sin receta puede usar la extraña habilidad de montar correctamente y de forma segura operar este aparato.

INFORMACION DE SEGURIDAD

• INDICE Informacion de seguridad p. 40
• Contenido del paquete p. 42
• Aditamentos p. 43
• Preparacion p. 43
• Instrucciones de ensamblaje p. 44
• Instrucciones de funcionamiento p. 52
• Cuidado y mantenimiento p. 55
• Garantla p. 55
• Lista de piezas de repuesto p. 5641

• Tenga cuidado al levantar o mover el aparato para evitar lesiones en la espalda tensión o hacia atrás. No mueva la unidad mientras esté en uso.

• NO utilice el aparato cerca de materiales inamables o combustibles o bajo Tales como terrazas, porches o cocheras. Un espacio mínimo de 36 pulgadas. (91,4 cm) se recomienda. NO opere la unidad en construcción por encima.

• Un espacio libre mínimo a la construcción de combustible es de 36 pulg (91,4 cm) desde los lados y atrás.

• NO use este electrodoméstico como un calefactor.

• Utilice la unidad sobre una supercie estable, nivelada, no inamable de la zona como suelo de asfalto, concreto o sólido. NO opere la unidad sobre una supercie inamable como una alfombra o cubierta de madera.

• Tenga cuidado al montar y operar esta unidad para evitar cortes y rasguños de los bordes.

• NO utilice este producto de una forma distinta a las TIC nalidad prevista. No se piensa para el uso comercial. No está diseñado para ser instalado o utilizado en o sobre un vehículo recreativo y / o barcos.

• NO almacene gasolina cerca de esta unidad u otros líquidos inamables o combustibles, otra donde los vapores puedan estar presentes.

• NO almacene o utilice este producto en el año a disposición de los niños de la zona o mascotas. Almacene la unidad en un lugar seco protegido.

• NO deje la unidad desatendida mientras está en uso.

• NO deje ceniza caliente sin vigilancia hasta que la parrilla se enfríe completamente.

• NO mueva la unidad mientras esté en uso o cuando las cenizas están calientes. Deje que la unidad se enfríe por completo antes de moverlo o guardarlo.

• NUNCA utilice gasolina u otros uidos altamente volátiles como titular.

• Siempre cocine los alimentos en la parrilla efectiva la llama se ha fundido.

• Deseche las cenizas frías envolviéndolas en papel de aluminio em pesado y colocación en un recipiente no combustible. Que hacer seguro que no hay otros materiales combustibles en o cerca del recipiente.

• Si usted debe tener las cenizas en menos tiempo que toma para que las cenizas se enfríen completamente, luego quite las cenizas de la unidad, utilizando guantes resistentes al calor, junto con pinzas de metal o una pala larga chimenea. Papel de aluminio en lugar de los carbones y em empapar completamente con agua antes de deshacerse de ellos en un recipiente no combustible.

• Deje que la unidad se enfríe completamente antes de limpiarlo o realizar cualquier mantenimiento rutinario.

PROPOSICIÓN 65 DE CALIFORNIA

• Los combustibles utilizados en la madera y el carbón ardiente electrodomésticos y los productos de la combustión de combustibles contienen sustancias químicas tales que el estado de California considera que produce cáncer, defectos de nacimiento u otros daños reproductivos. Este producto contiene productos químicos, plomo y compuestos de plomo, incluidos, según el Estado de California considera que produce cáncer, defectos de nacimiento u otros daños reproductivos. Efectivas de manejo de lavarse las manos.

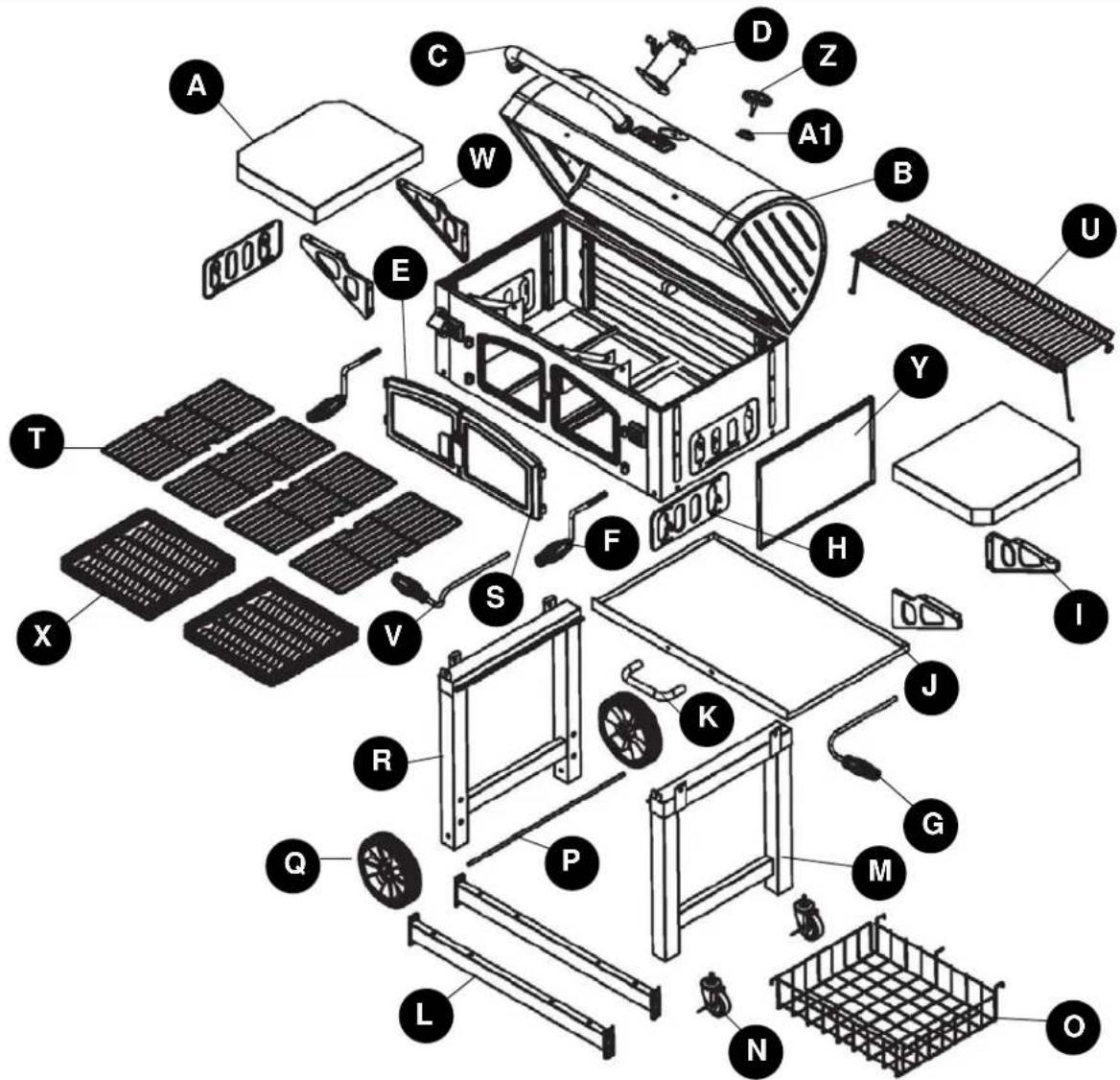

PIEZA DESCRIPCIÓN CANT. A Repisa Auxiliar 2

Ensamble de Tapa y de Combustión

Charcoal puertas de acceso-Izquierda

F Manivela 2 G Manija del Amortiguador - Derecha 1 H Amortiguador 2 I Soporte de la Repisa Auxiliar - 2 Trasero Derecho / Delantero Izquierdo J Bandeja de la Ceniza 1 K Manija de la Bandeja de la Ceniza 1 L Estribo del Carrito 2 M Ensamble de la Pata Derecha 1 N Ruedita 2 PIEZA DESCRIPCIÓN CANT. O Canasta de Almacenamiento 1 P Eje 1 Q Rueda 2 R Ensamble de la Pata Izquierda 1 S Charcoal puertas de acceso-Derecha 1 T Parrilla 4

Parrilla de Calentamiento

V Mango del Amortiguador - Izquierdo 1 W Soporte de la Repisa Auxiliar - 2 Trasero Izquierdo/Delantero Derecho X Bandeja para el Carbón 2 Y Panel Divisor 1 Z Medidor de temperatura 1 A1 Medidor de temperatura Nut Bisel 1

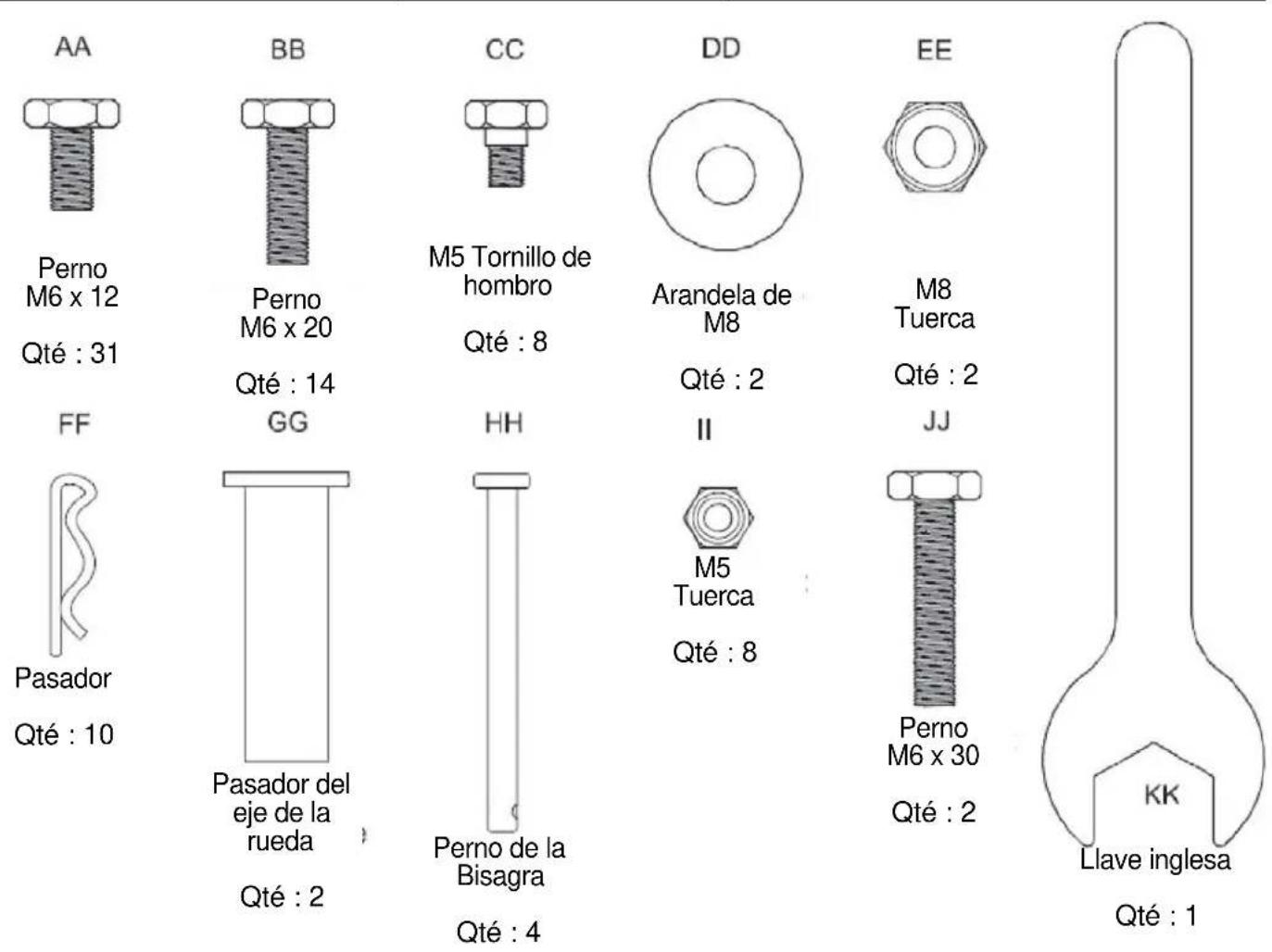

Y4343 CONTENIDO DE HARDWARE (muestra en tamaño real) PREPARACION Antes de comenzar a ensamblar el praducto, asegurese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete de la pagina anterior y los aditamentos que aparecen arriba. No intente ensamblar el praducto si falta alguna pieza o si estas estan danadas. P6ngase en contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto. Tiempo estimado de ensamblaje: 50 minutos con 2 personas. Herramientas necesarias para el ensamblaje y la prueba de fugas (no se incluyen): Destornillador Phillips Perno M6 x 12 Qté : 31 Perno M6 x 20 Qté : 14 M5 Tornillo de hombro Qté : 8 Arandela de

3. Acople los dos estribos del carrito (L) al ensamble

de la pata izquierda (R) utilizando dos tornillos M6x12 (AA) en cada lado.

2. Acople dos rueditas (N) al ensamble de la pata

derecha (M) y asegúrelas con la llave inglesa (KK). Aditamentos utilizados Aditamentos utilizados Arandela de

1. Inserte el eje (P) dentro del ensamble de la pata

izquierda (R). Acople una rueda (Q) a cada lado del eje (P) utilizando un pasador del eje de la rueda (GG), una arandela M8 (DD), y una tuerca M8 (EE).

Pasador del eje de la rueda Llave inglesa (no a escala) x 2 x 1

6. Con la ayuda de una segunda persona,

coloque el ensamble de la tapa y de la cámara de combustión (B) sobre los ensambles de las patas izquierda (R) y derecha (M).

5. Acople la canasta de almacenamiento (O) a los

estribos del carrito (L). NOTA: Asegúrese de que los cuatro ganchos de la canasta de almacenamiento (O) estén completamente insertados en los huecos de los estribos del carrito (L).

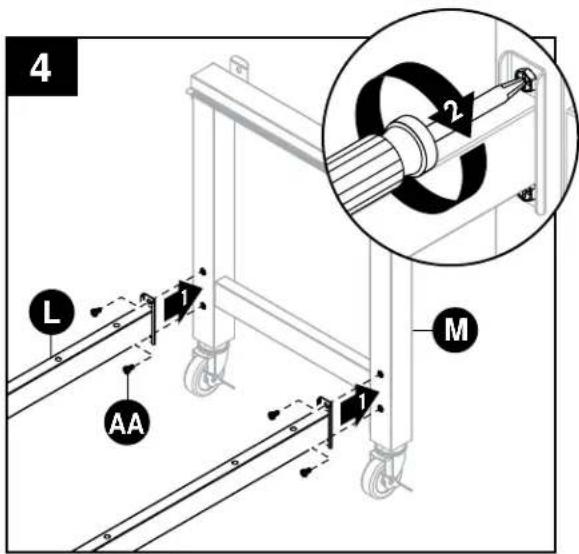

4. Acople los dos estribos del carrito (L) al ensamble

de la pata derecha (M) utilizando dos tornillos M6x12 (AA) en cada lado. Aditamentos utilizados

7. Asegure el ensamble de la tapa y de la cámara

de combustión (B) sobre el ensamble de las patas izquierda (R) y derecha (M) utilizando seis tornillos M6x20 (BB).

8. Acople el amortiguador (H) a la parte interna del

ensamble de la tapa y de la cámara de combustión (B) utilizando cuatro tornillos con cuello M5 (CC) y cuatro tuercas de jación M5 (II). Repita el proceso para el amortiguador restante (H). NOTA: Para mayor claridad, la ilustración presenta retiradas la parte delantera del ensamble de la tapa y de la cámara de combustión (B). Aditamentos utilizados Aditamentos utilizados M5 Tornillo de hombro M5 Tuerca x 6 x 8 x 8

(G) dentro de los dos huecos del amortiguador del lado derecho (H). Asegúrela con dos pasadores de chaveta (FF). Repita el proceso para la manija del amortiguador del lado izquierdo (V). Aditamentos utilizados Chaveta x 4

11. Colocar la puerta izquierda de acceso al carbon

(E) a la tapa del fogon (B). Insertar dos valvulas (HH) a las bisagras de la puerta de acceso al carbon (E) y asegurar con dos chavetas (FF) Repita lo mismo para la puerta del lado derecho x 4 x 4

10. Con la repisa boca-abajo, acople el soporte

de la repisa auxiliar – trasero izquierdo/ delantero derecho (W) y el soporte de la repisa auxiliar – delantero izquierdo/trasero derecho (I) a la repisa auxiliar (A) utilizando cuatro tornillos M6x12 (AA) en cada lado. Repita el proceso para la repisa restante (A). Aditamentos utilizados x 8

de la tapa y de la cámara de combustión (B) utilizando cuatro tornillos M6x20 (BB). Repita el proceso en el lado izquierdo con la repisa auxiliar restante (A). NOTA: Primero que todo asegure dos tornillos superiores M6x20 (BB) y luego los tornillos inferiores M6x20 (BB). Aditamentos utilizados x 8

14. Inserte la bandeja de ceniza (J) en el ensamble

de la tapa y de la cámara de combustión (B).

15. Acople el ensamble de la chimenea (D) al

ensamble de la tapa y de la cámara de combustión (B) utilizando tres tornillos M6x12 (AA). NOTA: Asegúrese de que la manija de graduación del amortiguador de la chimenea esté orientada hacia la parte delantera de la parrilla. Aditamentos utilizados x 3

16. Acople el medidor de temperatura (X) al

ensamble de la tapa y de la cámara de combustión (B) utilizando tuercas pre- ensambladas.

18. Enrosque la manivela (F) en el ensamble de la

tapa y de la cámara de combustión (B). Asegúrela con un pasador de chaveta (FF). Aditamentos utilizados Chaveta x 1

(C) al ensamble de la tapa y de la cámara de combustión (B) utilizando dos tornillos M6x12 (AA). x 2

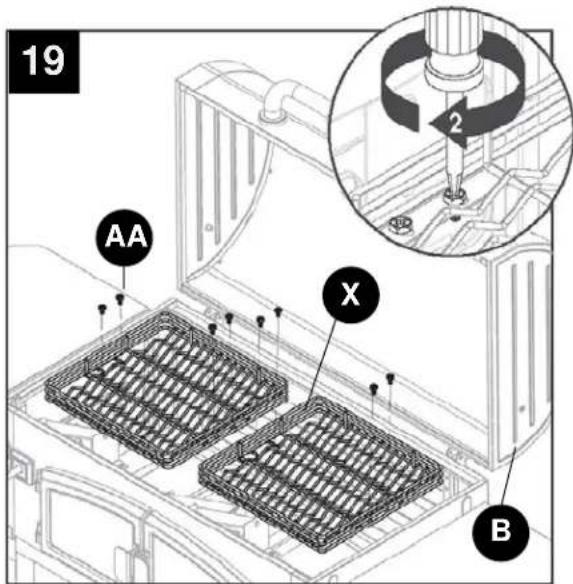

interior de la tapa del fogon (B) usando cuatro M6x12 valvulas (AA) para cada una.

20. Insertar el panel divisorio (Y) al interior de la

tapa y asamblaje del fogon (B).

Poner cuatro rejillas (T) sobre la tapa del fogon (B).

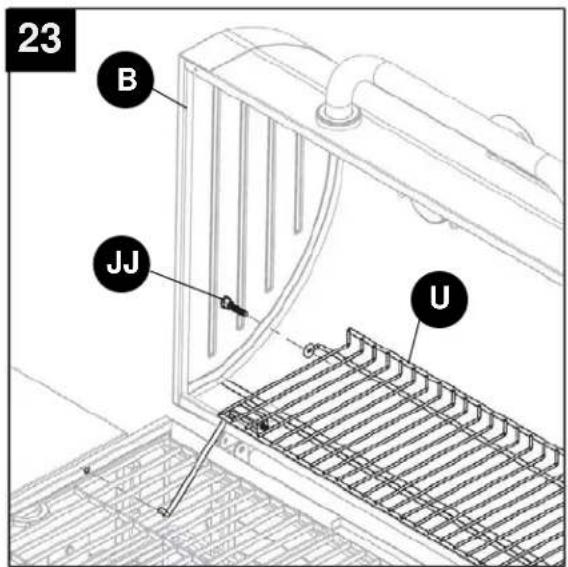

23. Inserte uno de los extremos de la parrilla de

calentamiento (U) dentro del tornillo M6x30 (JJ) y del hueco del ensamble de la tapa y de la cámara de combustión (B).Repita el proceso con el otro lado.

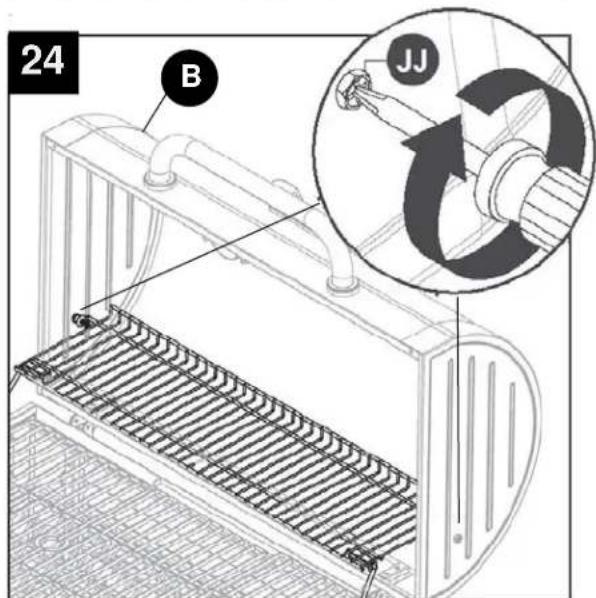

24. Apriete completamente los tornillos M6x30

(JJ) en cada lado del ensamble de la tapa y de la cámara de combustión (B).

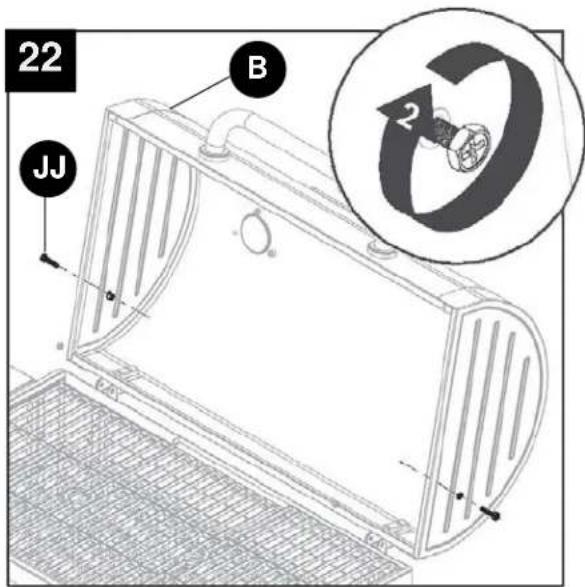

22. Acople un tornillo M6x30 (JJ) en cada lado del

ensamble de la tapa y de la cámara de combustión (B). NO lo apriete completamente. Aditamentos utilizados x 2

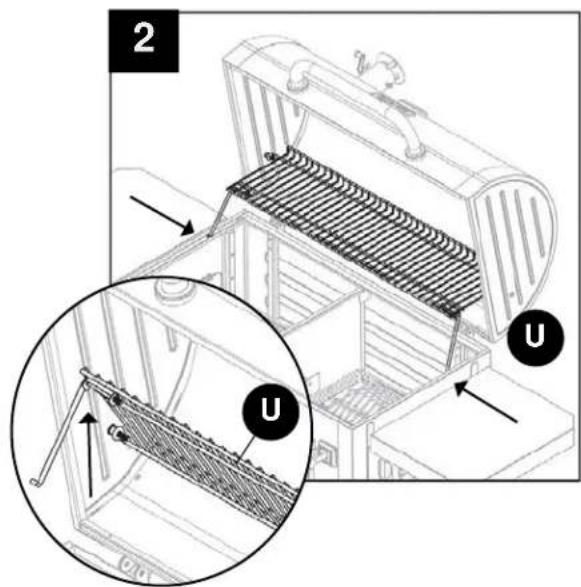

2. Remover los soporte de los estantes (U)

del fogon apretando ambas barras hacia el centro de la parrilla. Dar vuelta el estante (U), para hacer lugar para el panel divisorio. (Y).

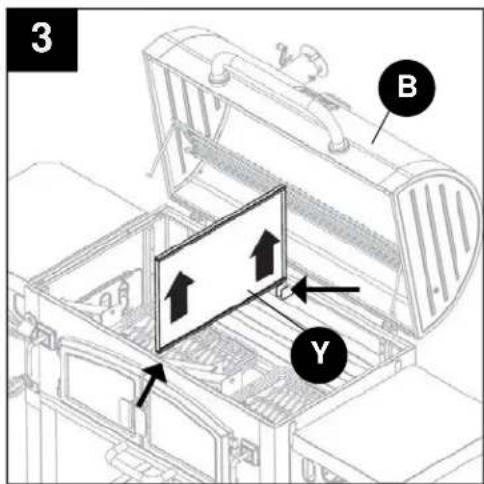

3. Quitar el panel divisorio (Y) del asamblaje del

fogon (B) Volver las rejillas y la bandeja a sus posiciones originales. NOTA: Cuando coloque el panel divisorio adentro del fogon (B), por favor asegurese de que el fondo del panel divisorio encaje entre las barras de soporte localizadas adelante y atrás del fogon.

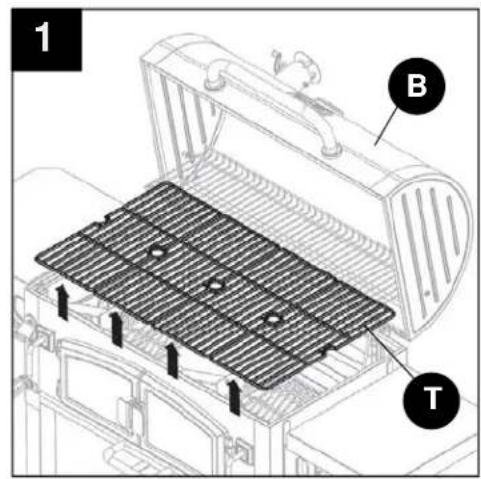

1. Remover las cuatro rejillas (T) de la tapa y el fogon.

• PELIGRO CON EL MONÓXIDO DE CARBONO. La combustión de carbón en recintos cerrados puede causarle la muerte. Dicha combustión produce monóxido de carbono, el cual no tiene olor. NUNCA queme carbón dentro de viviendas, vehículos o tiendas de campaña. Esta parrilla cuenta con una bandeja de carbón ajustable. Al girar la manivela, la bandeja de carbón puede ser levantada o bajada a la altura deseada. Esto permite graduaciones de calor diferentes en función de los alimentos que se están cocinando y de la temperatura a la que desea cocinar. También permite una fácil limpieza del interior de la cámara de combustión después de que la unidad se ha enfriado completamente. No se recomienda elevar una bandeja de carbón que tiene plena carga, más arriba de la graduación media. NOTA: La parrilla está revestida con porcelana la cual es un recubrimiento frágil. Manéjela con cuidado para evitar daños. NO enfríe la parrilla en agua fría mientras aún esté caliente, de lo contrario el revestimiento se puede agrietar. Deje que la parrilla se enfríe por sí misma. Instrucciones de Encendido del Carbón

• Abra la tapa de la parrilla

• Retire las parrillas de cocción.

• Gradúe la bandeja del carbón a la posición del medio.

• Coloque una la uniforme de briquetas de carbón en la bandeja del carbón. Asegúrese de que el carbón no sobrepase la parte superior de la bandeja.

• Encienda las briquetas.

• Baje la bandeja del carbón a la posición inferior.

• Con la tapa abierta, deje que las briquetas se enciendan completamente (hasta el punto en que ya no haya más llama).

• Una vez que las briquetas estén encendidas, coloque de nuevo las parrillas con la ayuda de guantes resistentes al calor.

• Gradúe la bandeja del carbón como convenga, con el n de alcanzar la temperatura adecuada. Graduación de la Temperatura

• Para un máximo calor / temperatura, abra tanto como sea necesario las dos salidas de aire laterales situadas en el costado del cuerpo principal. Para reducir el calor / temperatura, cierre las salidas de aire en el costado del cuerpo principal. NOTA: La temperatura no debe sobrepasar los 500ºF (260ºC). Si la temperatura sobrepasa los 500ºF (260ºC), debe abrir la tapa y permitir que las briquetas se enfríen. La temperatura apropiada para cocinar no debe exceder los 500ºF (260ºC). Curando la Unidad

1. Antes de cocinar por primera vez usted debe curar la unidad con el n de mejorar la cocción y de

propender por una mayor durabilidad en general. Si no se siguen correctamente estos pasos usted puede dañar el acabado y / o impartir sabores metálicos a los alimentos.

2. Retire todas las etiquetas de venta que se encuentren en la unidad, asegurándose de NO eliminar

las que corresponden a las precauciones de seguridad.

3. Coloque una la uniforme de briquetas de carbón en la bandeja del carbón. Asegúrese de que el

carbón no sobrepase la parte superior de la bandeja.5454

INSTRUCCIONES DE FUNCIONAMIENTO

4. Cubra las supercies internas con aceite vegetal de cocina.

5. Encienda las briquetas y gradúe la bandeja del carbón a media altura, girando la manivela

6. Mantenga la combustión durante unas dos horas, con la tapa cerrada y todos los amortiguadores

abiertos a 1/4. Deje que la unidad se enfríe completamente.

7. Una vez que esto se ha llevado a cabo, la unidad está lista para ser utilizada.

Puede aparecer óxido en el interior de su parrilla. Mantener una ligera capa de aceite vegetal en las supercies interiores ayudará a la protección de su parrilla. Las supercies exteriores de la parrilla pueden necesitar retoques de cuando en cuando. Se recomienda el uso de pintura negra, de tipo comercial, en espray, para altas temperaturas. ¡NUNCA PINTE EL INTERIOR DE LA UNIDAD! Cómo Manipular la Puerta Delantera, los Amortiguadores y la Chimenea. ADVERTENCIA: Estas piezas de metal pueden encontrarse muy calientes mientras se está cocinando. Manipule siempre estas partes llevando puestos guantes resistentes al calor.

• Para abrir la puerta, levántela un poco y hálela.

• Para cerrarla, levántela un poco y empújela hasta que ajuste con el marco de la puerta.

• Para graduar los amortiguadores laterales, hale o empuje la manija del amortiguador hasta que se logre el ujo de aire deseado.

• Para graduar la chimenea, aleje de la chimenea la manija de graduación y súbala o bájela hasta lograr el ujo de aire deseado. Asando en la Parilla El carbón vegetal es el recomendado; sin embargo como combustible se puede utilizar madera o una combinación de ambos, siempre y cuando la fuente de combustible se coloque y sea encendida en la bandeja del carbón. No produzca un fuego exagerado. Se recomienda iniciar un fuego con no más de 4 libras de carbón (aproximadamente 60 briquetas) y añadiendo más según sea necesario durante la cocción. Después de dejar que el fuego se apague, coloque las parrillas de cocción en la unidad mediante el uso de guantes resistentes al calor. El no leer y seguir las instrucciones para el encendido del carbón puede resultar en lesiones personales graves y daños materiales. ADVERTENCIA

• La mayoría de las supercies de esta unidad permanecen calientes durante su uso. Tenga mucho cuidado. Mantenga a los demás alejados de la unidad.

• Siempre use ropa protectora con el n de prevenir lesiones.

• Mantenga alejados a los niños y a las mascotas.

• NO mueva la unidad durante su operación.

• Nunca sustituya los encendedores de carbón por gasolina, queroseno o alcohol. En algunos estados, el uso de encendedores de carbón está prohibido por la ley. En estos casos, los encendedores de carbón pueden ser reemplazados por cubos encendedores a base de parana. Nunca utilice un líquido encendedor de carbón junto con un encendedor eléctrico.5555 1-año de garantía limitada Esta parrilla de carbón tiene una garantía de 1 año contra piezas rotas o dañadas en el momento de la compra. El producto está garantizado de estar libre de defectos. La pintura es garantía de estar libre de defectos, excepto el óxido, que puede aparecer después de un uso repetido. Esta garantía no cubre los daños o problemas relacionados con negligencia, abuso o modicaciones en el aparato. Trabajo de reparación no está cubierta. Todas las partes que cumplan con los requisitos de la garantía serán enviados sin cargo a través de la discreción de GHP Group, Inc (envíos terrestres, Correo de EE.UU., o por paquete postal solamente). Los gastos de manipulación especiales (día segundo lugar, durante la noche, etc) será la responsabilidad del consumidor. Todas las reclamaciones de garantía se aplican solamente al comprador original y requieren un comprobante de compra para vericar la compra. Este servicio está disponible llamando al número gratuito 1-877-447-4768, de 8:30 am - 4:30 pm CST, de lunes - viernes. NOTA: Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, o limitaciones sobre cuánto dura una garantía implícita, de modo que las limitaciones o exclusiones anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos legales especícos y usted también puede tener otros derechos legales que pueden variar de estado a estado. Fabricado por: GHP Group Inc. 8280 Austin Avenue Morton Grove, IL, EE.UU. 60053-3207 Nombre del Producto: HORNO PARRILLA DE CAMARA DOBLE Modelo #: DGN576SNC-D

Mantenimiento de la Parrilla La frecuencia de limpieza de la parrilla está determinada por la frecuencia con que se usa. Asegúrese de que el carbón esté completamente apagado y de que las parrillas se han enfriado an- tes de limpiar el interior de la unidad. Para quitar las manchas en la tapa y en el panel frontal, causa- das por el humo de la cocción, se recomienda la utilización de un paño limpiador. Limpie el interior de la unidad con un paño o toalla de papel. Limpie las rejillas con agua tibia y séquelas. El recubrimiento es frágil. No golpee ni deje caer las parrillas.5656 REF. DESCRIPCIóN PIEZA # Equipo metalico Mochila de herramientas Manual de Instrucciones del dueño Chimenea de acero inoxidable Cubierta exterior Log of DynaGlow Indicador de la temperatura – con tuerca Tapa de parachoques Tornillo de la tapa con chaveta Manija de la tapa con equipo metalico Parrilla del fuego con soportes Parrilla – 1 pieza Bandeja del carbon (izquierda o derecha) Bandeja del carbon Fondo del asamblaje del horno SOLO, SIN – apagador del fuego lateral, bandeja del carbon, brazo del asamblaje de la bandeja del carbon, brazo de la manivela Montaje enroscado para la manivela de ajuste de la bandeja del carbon Manivela de ajuste de la bandeja del carbon con bisel con tornillos (izquierda or derecha) Manivela de ajuste de la bandeja del carbon (izquierda o derecha) Manivela de ajuste la bandeja del carbon o manivela de ajuste del apagador del fuego Estante lateral Placa de ajuste lateral – izquierda o derecha Soporte de estante izquierdo frontal o derecho trasero Soporte de estante izquierdo trasero o derecho frontal Destapador de botella Frente inoxidable del horno Marco de la puerta de acceso del carbon solo - izquierda Inserte de la puerta de acceso del carbon - izquierda Pasador de la bisagra de la puerta de acceso del carbon lateral con chaveta. Barra de ajuste del apagador – izquierdo (sin sujecion de alambre) Barra de ajuste del apagador – derecho ( sin sujecion de alambre) Bandeja de cenizas sin manivela Bandeja de cenizas con herramientas Asamblaje de la pierna izquierda Asamblaje de la pierna derecha Bisagra de la tapa superior Bisagra de la tapa inferior Varilla de eje de las ruedas Rueda Manga para el eje de la rueda Rueda con eje de eslabon giratorio para rodar por todos lados (incluye llave inglesa) Parte inferior de apoyo delantera o trasera (igual) Canasta de almacenaje Tapa interior Tapa de cierre - izquierda 404-03025-00 70-10-022 404-01002-05 404-03003-03 213-02002 213-02005 403-01002-07 404-03002-03 403-01002-02 403-03007-00 403-03006-00 404-03003-02 403-03003-04 414-03003-01 404-02003-10 403-03003-05 403-02003-02 403-02003-05 414-03004-01 403-02003-08 403-01004-01 403-01004-02 403-01003-05 414-03003-02 404-03014-02 404-03015-01 401-01013-03 404-02003-06 404-02003-07 403-03005-01 403-01005-02 403-03001-01 403-03001-02 404-03002-04 404-03002-02 403-01018-00 403-01019-00 403-01021-00 403-01014-02 403-03016-00 403-01015-00 404-01002-06 404-01002-07 n/a n/a

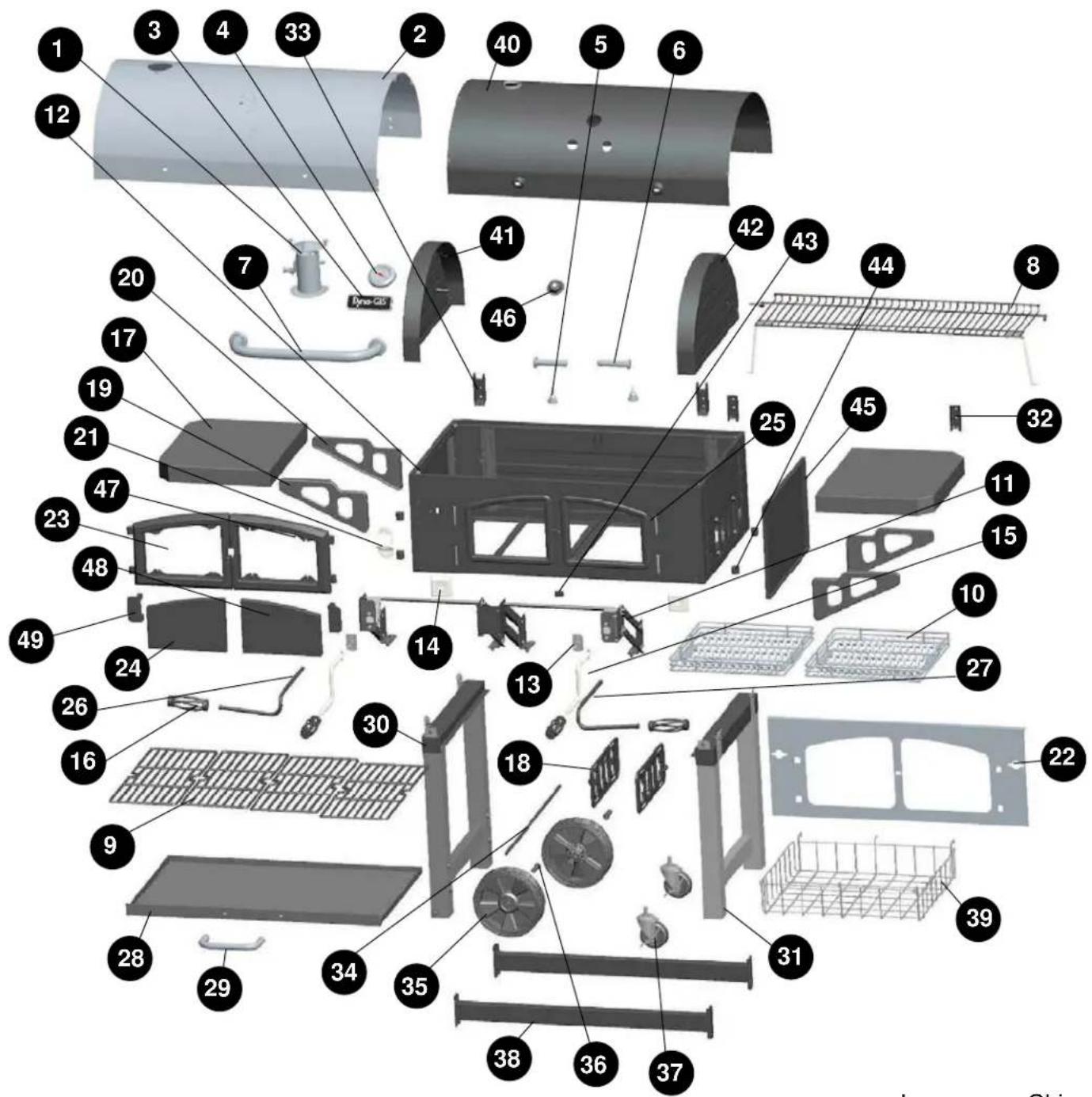

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes.LISTA DE PIEZAS DE REPUESTO REF. DESCRIPCIóN PIEZA # Tapa de cierre - derecha Pestillo de la puerta de acceso Bisagra de la puerta de acceso del carbon para el horno – con herramientas Panel divisorio Bisel de tuerca del indicador de temperatura Marco de la puerta de acceso del carbon solo - derecha Inserte de la puerta de acceso del carbon - derecha Manivela de la puerta de acceso del carbon (izquierda o derecha) 404-01002-08 403-03017-00 404-03016-00 404-03006-01 213-02006 404-03014-01 404-03015-02 404-03017-01
