DGJ810CSBD - Placa de parrilla Dyna-Glo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Parrilla de dos combustibles (gas y carbón)
Marca	Dyna-Glo
Modelo	DGJ810CSBD
Dimensiones del producto ensamblado	70 cm (Largo) x 186,3 cm (Ancho) x 128,4 cm (Alto)
Peso del producto	58 kg
Fuente de energía	Gas propano (cilindro no incluido) y carbón vegetal
Quemador principal – BTU/h	36 000 BTU/h (total)
Quemador lateral – BTU/h	12 000 BTU/h
Número de quemadores principales	4
Quemador lateral	1
Tipo de encendido	Electrónico (pila AA) y cerilla
Material de los quemadores principales	Acero inoxidable
Material de las rejillas de cocción	Porcelana
Funciones principales	Doble combustible, rejilla para mantener caliente, bandeja de carbón ajustable, quemador lateral, gancho para rejilla
Mantenimiento y limpieza	Limpieza de quemadores, recipiente de grasa, rejillas de cocción, superficies exteriores
Seguridad	Detección de fugas, distancia de seguridad 91,44 cm, nunca usar en interiores
Garantía	1 año (5 años en los quemadores de acero inoxidable)
Piezas de repuesto	Disponibles a través del servicio al cliente
Accesorios incluidos	Rejillas de cocción (4), placas calefactoras (3), recipiente de grasa, vaso recogegrasas, gancho para rejilla, manivela, cesta de almacenamiento
Ruedas	4 ruedas (2 con freno)
Uso	Exterior únicamente

Preguntas frecuentes - DGJ810CSBD Dyna-Glo

¿Cómo encender la parrilla a gas?

Abra la tapa. Asegúrese de que los botones de control estén en la posición OFF. Abra completamente la válvula del cilindro de propano. Presione el encendedor durante 3 a 4 segundos mientras gira el botón de control a la posición HIGH. El quemador debería encenderse. Si no lo hace en 5 segundos, gire el botón a OFF, espere 5 minutos y vuelva a intentarlo. Use una cerilla como último recurso.

¿Cómo encender la parrilla a carbón?

Abra la tapa y retire las rejillas de cocción. Ajuste la bandeja de carbón a la posición central. Coloque una fila uniforme de briquetas (máx. 1,36 kg / 45 briquetas). Encienda las briquetas, luego baje la bandeja a la posición inferior. Deje que las briquetas se enciendan completamente (sin llama) antes de volver a colocar las rejillas y comenzar a cocinar.

¿Qué hacer si huelo a gas?

Corte inmediatamente el suministro de gas del aparato. Apague cualquier llama abierta. Abra la tapa. Si el olor persiste, manténgase a distancia y llame a su proveedor de gas o al departamento de bomberos. No use el aparato hasta que la fuga esté reparada.

¿Cómo limpiar los quemadores?

Asegúrese de que el aparato esté frío y que el gas esté cerrado. Retire las rejillas, las placas calefactoras y los quemadores. Use un cepillo de cerdas suaves o un palillo para destapar los orificios. Lave con jabón suave para platos y agua tibia. Enjuague y seque completamente antes de volver a instalar.

¿Cuál es la distancia de seguridad alrededor de la parrilla?

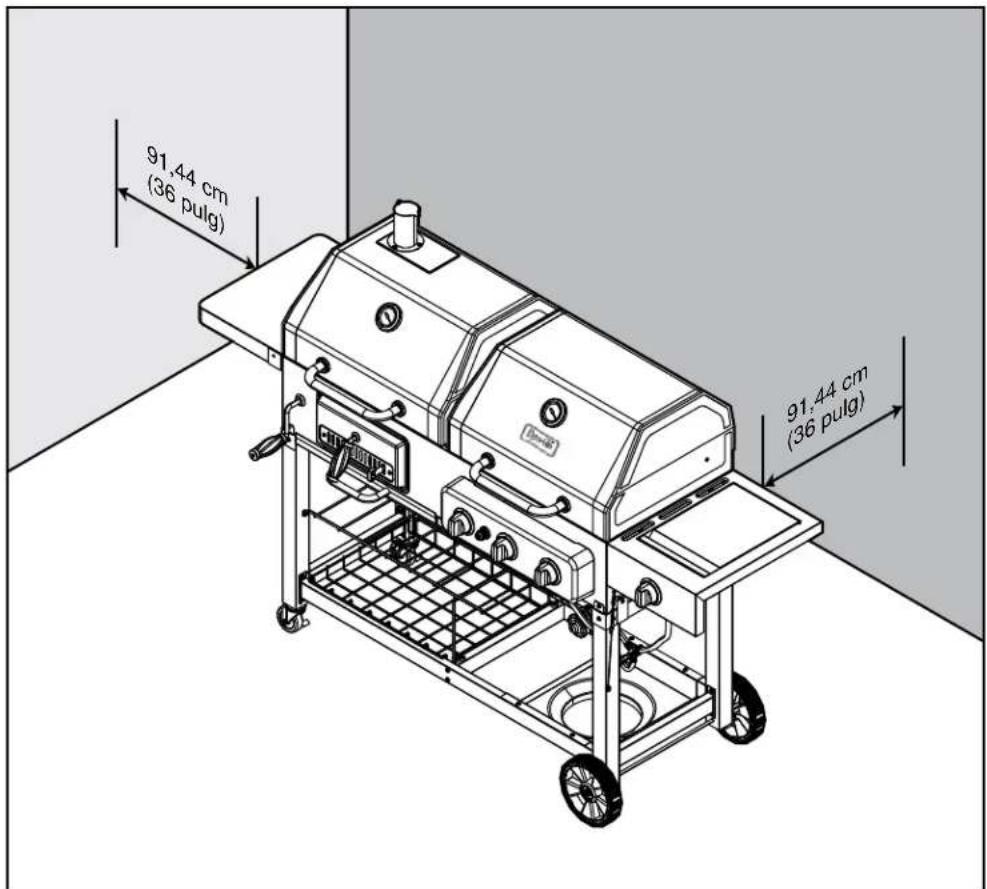

Se recomienda un espacio libre mínimo de 91,44 cm (36 pulgadas) alrededor del aparato. Los materiales combustibles deben mantenerse al menos a 91,44 cm de los lados y la parte trasera. Nunca coloque la parrilla debajo de una construcción o un toldo.

¿Puedo usar la parrilla en interiores?

No, esta parrilla está diseñada para uso exclusivo en exteriores. Nunca la use en un edificio, garaje, debajo de salientes o en cualquier espacio cerrado. El carbón vegetal produce monóxido de carbono, un gas mortal e inodoro.

¿Cómo verificar fugas de gas?

Prepare una solución de agua jabonosa (1 parte de jabón para platos por 3 partes de agua). Asegúrese de que todos los botones estén en OFF. Abra la válvula del cilindro. Rocíe la solución sobre todas las conexiones y la manguera. Si aparecen burbujas, hay una fuga. Cierre el gas inmediatamente y repare o reemplace la pieza defectuosa.

¿Cómo ajustar la temperatura de la parrilla a carbón?

Para aumentar el calor, abra la ventilación de la puerta de acceso al carbón y la chimenea. Para reducir el calor, cierre estas aberturas. La temperatura no debe superar los 260 °C (500 °F). Ajuste la altura de la bandeja de carbón con la manivela para un control más preciso.

¿Cuál es la capacidad máxima de carbón?

No exceda 1,36 kg (3 lb) de carbón vegetal, aproximadamente 45 briquetas. No coloque briquetas contra las paredes de la bandeja. Una cantidad excesiva puede provocar sobrecalentamiento y dañar el aparato.

¿Cómo mantener las rejillas de cocción de porcelana?

Limpie las rejillas después de cada uso quemando los residuos a fuego alto durante 15 minutos, luego cepille con un cepillo de alambre. Deje enfriar completamente antes de lavar con jabón suave. Nunca sumerja las rejillas calientes en agua fría: el recubrimiento podría agrietarse. Manipule con cuidado para evitar astillas.

MANUAL DE USUARIO DGJ810CSBD Dyna-Glo

Número de serie ____

Fecha de compra ____

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes.

Contenido del paquete 79
Aditamentos.... 81
Información de seguridad.... 81
Preparación 83
Instrucciones de ensamblaje 85
Instrucciones de funcionamiento....99
Cuidado y mantenimiento.... 106
Solución de problemas.... 109
Garantía....111
Lista de piezas de repuesto....112

Ensamblador/Instalador: Este manual de instrucciones contiene información importante necesaria para el ensamblaje correcto y el uso seguro del electrodoméstico. Lea y siga todas las advertencias e instrucciones antes de ensamblar y utilizar este electrodoméstico. Entregue estas instrucciones al consumidor.

Consumidor/Usuario: Siga todas las advertencias e instrucciones al utilizar este electrodoméstico. Conserve estas instrucciones para referencia futura.

GRO

Si percibe olor a gas:

1. Cierre el suministro de gas hacia el electrodoméstico.
2. Apague cualquier llama directa.
3. Abra la tapa.
4. Si el olor persiste, manténgase alejado del electrodoméstico y llame de inmediato a su proveedor de gas o al Departamento de Bomberos.

ADVERIENCIA:

1. No almacene ni utilice gasolina u otros líquidos o vapores inflamables cerca de este u otro artefacto.
2. No se deben almacenar cilindros de gas propano que no estén conectados y en uso cerca de este u otro electrodoméstico.
3. Esta parrilla es solo para uso en exteriores y no se debe usar en edificios, garajes, bajo salientes u otras áreas cerradas.
4. No deje la parrilla encendida sin supervisión. Mantenga a los niños y las mascotas alejados de la parrilla en todo momento.

ADVERTENCIA

1. Nunca deje este electrodoméstico sin supervisión.
2. Nunca use este electrodoméstico a menos de 0,91 m (3 pies) de cualquier estructura, material combustible u otro cilindro de gas.
3. Nunca use este electrodoméstico a menos de 7,62 metros (25 pies) de líquidos inflamables.
4. Si se produce un incendio, manténgase alejado del electrodoméstico y llame de inmediato al Departamento de Bomberos. No utilice agua para intentar extinguir un fuego provocado por aceite o grasa.

PELIGRO:

Si no sigue estas instrucciones, podría provocar un incendio, una explosión o peligro de quemaduras que ocasione daños a la propiedad, lesiones personales o la muerte.

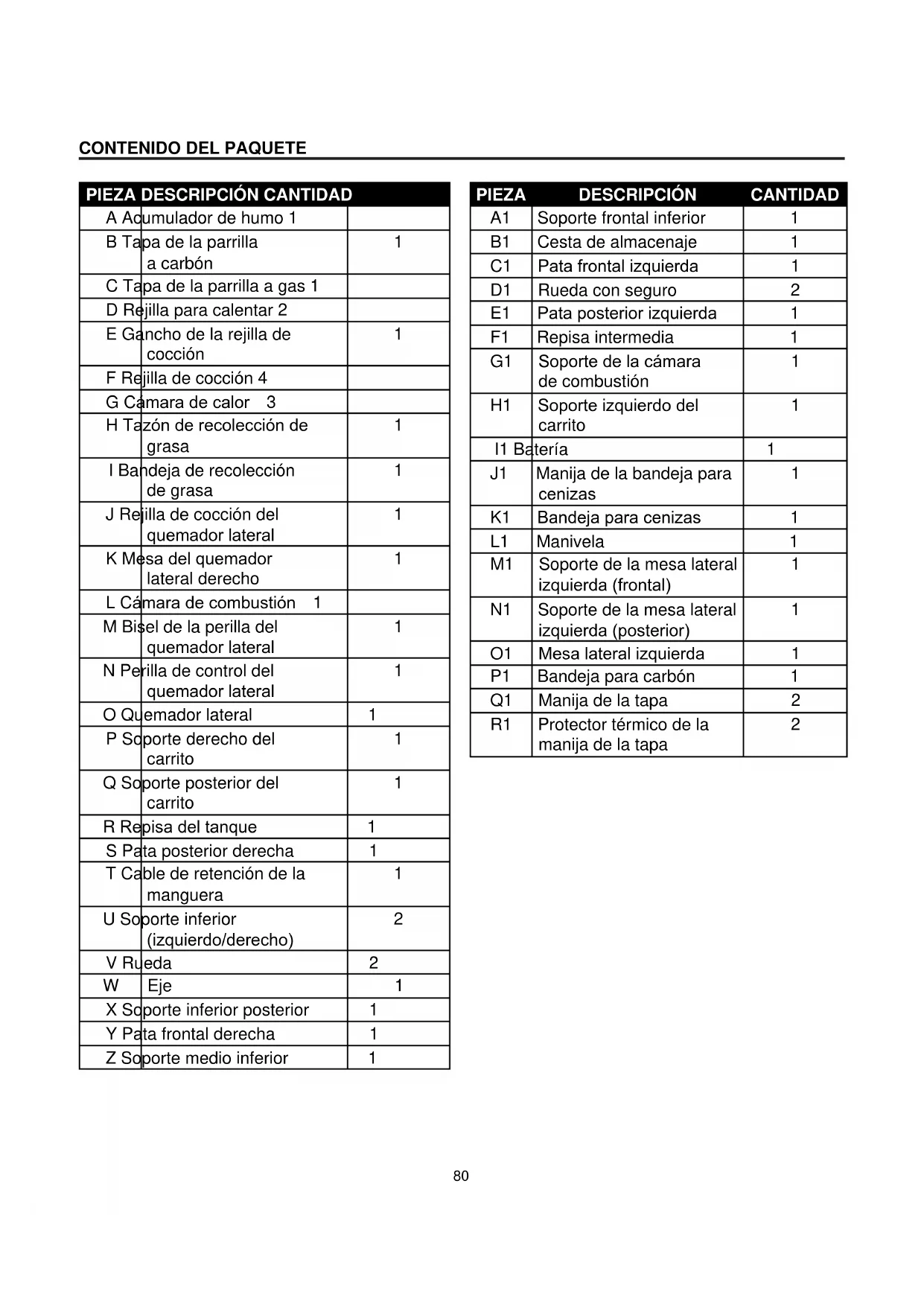

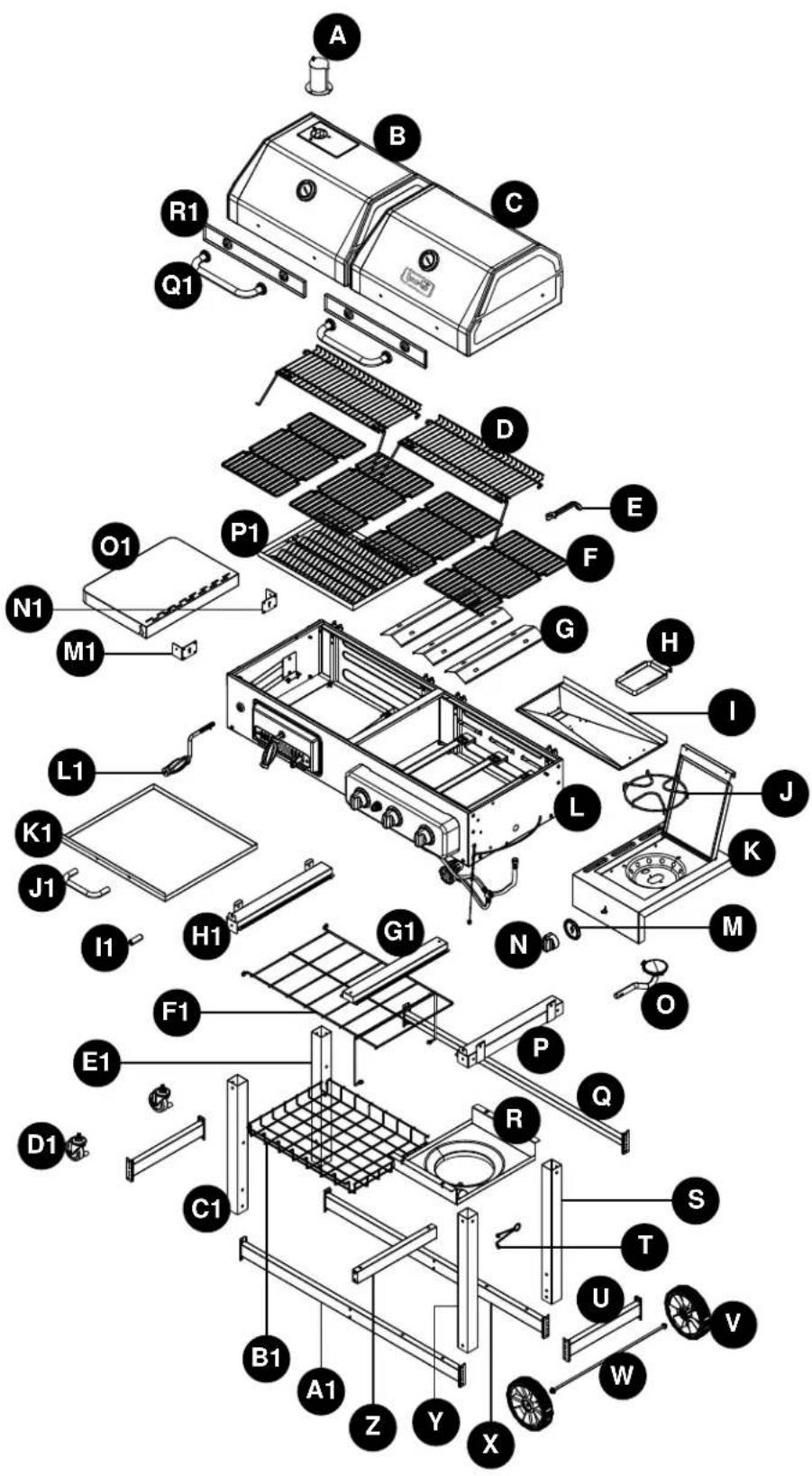

PIEZA DESCRIPCIÓN CANTIDAD
A Acumulador de humo 1
B Tapa de la parrilla a carbón	1
C Tapa de la parrilla a gas 1
D Rejilla para calentar 2

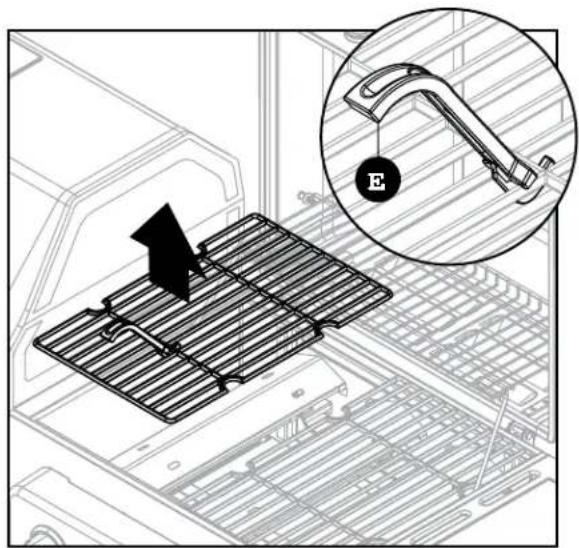

E Gancho de la rejilla de cocción	1

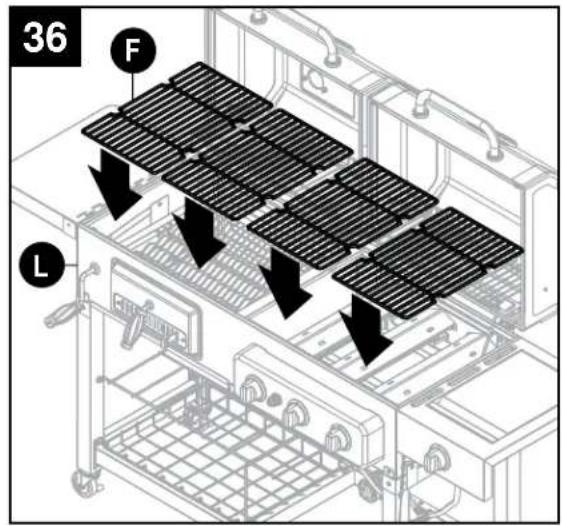

F Rejilla de cocción 4
G Camara de calor 3
H Tazón de recolección de grasa	1
I Bandeja de recolección de grasa	1
J Rejilla de cocción del quemador lateral	1
K Mesa del quemador lateral derecho	1
L Cámara de combustión 1
M Bisel de la perilla del quemador lateral	1
N Perilla de control del quemador lateral	1
O Quemador lateral	1
P Soporte derecho del carrito	1
Q Soporte posterior del carrito	1
R Repisa del tanque	1
S Pata posterior derecha	1
T Cable de retención de la manguera	1
U Soporte inferior (izquierdo/derecho)	2
V Rueda	2
W Eje	1
X Soporte inferior posterior	1
Y Pata frontal derecha	1
Z Soporte medio inferior	1

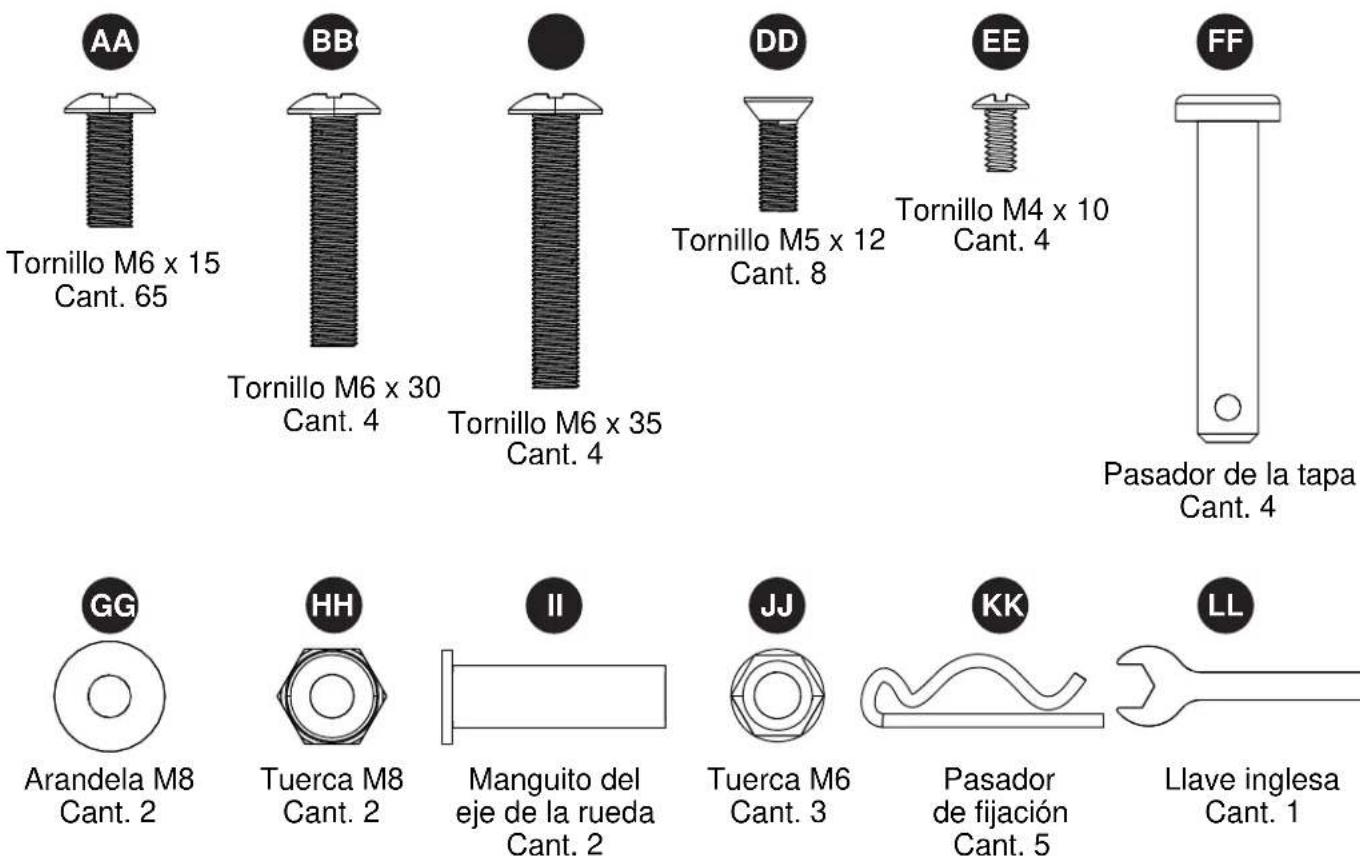

PIEZA	DESCRIPCIÓN	CANTIDAD
A1	Soporte frontal inferior	1
B1	Cesta de almacenaje	1
C1	Pata frontal izquierda	1
D1	Rueda con seguro	2
E1	Pata posterior izquierda	1
F1	Repisa intermedia	1
G1	Soporte de la cámara de combustión	1
H1	Soporte izquierdo del carrito	1
I1 Batería		1
J1	Manija de la bandeja para cenizas	1
K1	Bandeja para cenizas	1
L1	Manivela	1
M1	Soporte de la mesa lateral izquierda (frontal)	1
N1	Soporte de la mesa lateral izquierda (posterior)	1
O1	Mesa lateral izquierda	1
P1	Bandeja para carbón	1
Q1	Manija de la tapa	2
R1	Protector térmico de la manija de la tapa	2

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. Si tiene preguntas relacionadas con el producto, llame al Servicio al Cliente al Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes.

RECAUCIÓN

- ESTA UNIDAD ES PESADA. SE NECESITAN DOS PERSONAS PARA UN ENSAMBLAJE SEGURO. Algunas piezas pueden presentar bordes filosos. Utilice guantes de protección si es necesario. Lea y siga todas las indicaciones de seguridad, advertencias, instrucciones de ensamblaje, uso y cuidado antes de ensamblar y usar.

PRECAUCIÓN

• Mantenga siempre un extintor de incendios Clase B cerca de este producto.
• Esta parrilla es solo para uso en exteriores en espacios bien ventilados.
• El consumo de alcohol, medicamentos recetados o medicamentos sin receta puede disminuir la capacidad del usuario para ensamblar adecuadamente o utilizar este electrodoméstico de manera segura.
• Siempre abra la tapa de la parrilla lentamente y con cuidado, ya que el calor y el vapor atrapados

INFORMACIÓN DE SEGURIDAD

dentro de la parrilla pueden causarle quemaduras graves.

- Tenga precaución al levantar o mover el módulo para evitar dolores o lesiones de espalda. No mueva la unidad mientras está en uso.

- NO opere la unidad cerca o debajo de materiales inflamables o combustibles, como plataformas, porches o entradas para automóviles. Se recomienda una separación mínima de 91,44 cm (36 pulg). NO utilice la unidad bajo techo.

- Debe haber un espacio de separación mínimo de 91,44 cm (36 pulg) desde los lados y la parte posterior de la unidad hasta las construcciones combustibles.

- NO use este electrodoméstico como un calentador.

- NO obstruya el flujo de aire de combustión o ventilación del electrodoméstico.

- Se debe tener cuidado de proteger la manguera de suministro de combustible de daños ya sea de peatones o tráfico de vehículos.

- Limpie e inspeccione la manguera antes de cada uso del electrodoméstico. Si hay pruebas de abrasión, desgaste, cortes o fugas, debe reemplazar la manguera antes de utilizar el electrodoméstico. El ensamble de la manguera de repuesto debe ser el especificado por el fabricante.

- Coloque las mangueras de gas lo más lejos posible de superficies calientes y de donde pueda caer grasa caliente.

- ÑNUNCA guarde un contenedor lleno en un automóvil a altas temperaturas o en el portaequipajes del automóvil. El calor hace aumentar la presión del gas, lo que puede abrir la válvula de descarga y permitir que escape el gas.

- Mantenga limpios el compartimiento de la válvula, los quemadores y los pasajes de circulación de aire de la parrilla. Inspeccione la parrilla antes de cada uso. No obstruya el flujo de gas o del aire de ventilación.

- El lado a propano de la parrilla debe utilizarse solo con gas propano (no se incluye el cilindro de gas propano).

- Siempre cuelgue el regulador sobre el cable de retención del tanque cuando no esté en uso o desconectado del tanque de gas propano (PL). MANTENGA la manguera de suministro de combustible alejada de superficies calientes.

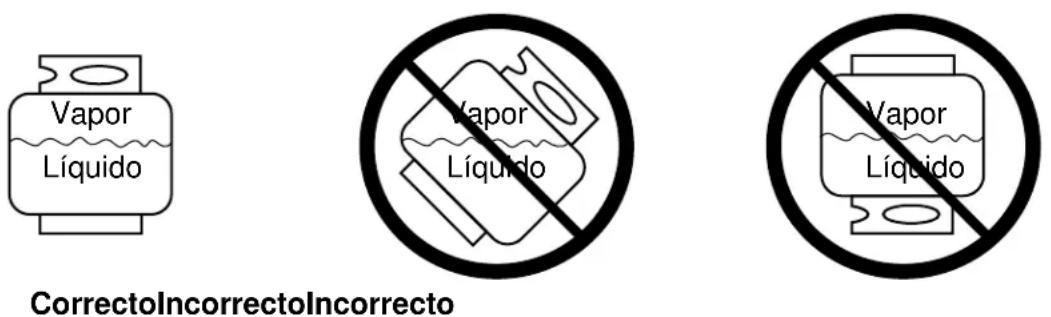

- Un cilindro de gas propano líquido que no esté conectado y en uso debe almacenarse a una distancia mínima de 3,05 metros (10 pies) de este o cualquier otro electrodoméstico.

- NUNCA intente conectar esta parrilla al sistema de gas propano autónomo de un bote, remolque para camping, casa rodante o casa.

- Utilice la unidad en una superficie estable, nivelada y no inflamable como asfalto, concreto o suelo firme. NO opere la unidad sobre materiales inflamables como alfombras o entarimados de madera.

- Tenga precaución al ensamblar y utilizar esta unidad para evitar cortes y rayones producidos por los bordes.

- NO use la parrilla a menos que esté completamente ensamblada y todas las piezas estén ajustadas y apretadas con firmeza.

- Mantenga todos los artículos y superficies combustibles a una distancia mínima de 91,44 cm (36 pulg) de la parrilla en todo momento.

- NO utilice la unidad en un entorno explosivo. Mantenga el área de la parrilla libre de materiales combustibles, gasolina y otros vapores o líquidos inflamables.

- NO toque las piezas metálicas de la parrilla hasta que se hayan enfriado completamente (espere unos 45 minutos) para evitar quemaduras, a menos que utilice artículos de protección (almohadillas, guantes, manoplas para horno, etc.).

- NO altere la parrilla de ninguna manera.

- NO use este producto para otro fin que no sea el especificado. NO está diseñado para uso comercial. Tampoco está diseñado para instalarse o usarse en vehículos de recreación y/o botes.

- NO almacene ni utilice gasolina ni otros vapores o líquidos inflamables dentro de 7,62 metros (25 pies) de distancia de este u otro electrodoméstico.

- NO almacene ni opere este producto en lugares accesibles a niños o mascotas. Almacene esta unidad en un lugar seco y protegido.

- NO deje la unidad sin supervisión cuando está usándose. Mantenga a los niños y las mascotas alejados

INFORMACIÓN DE SEGURIDAD

de la parrilla mientras se está usando.

• NO deje cenizas calientes sin supervisión hasta que la parrilla se enfríe por completo.
• NO mueva la unidad mientras se está usando o cuando las cenizas todavía están calientes. Permita que la unidad se enfríe por completo antes de moverla o almacenarla.
• NUNCA utilice carbón o líquido para encendedor en la parrilla.
• NO use gasolina, queroseno ni alcohol para encender la parrilla. El cilindro de suministro de gas PL que se utilice con este electrodoméstico debe estar:

(a) Fabricado y marcado según las especificaciones para cilindros de gas PL del Departamento de Transporte de EE.UU. (D.O.T., por sus siglas en inglés) o la Ley Nacional de Canadá, CAN/CSA-B339, para cilindros, esferas y tubos para el transporte de mercancías peligrosas, y la Comisión, según corresponda, y

(b) Equipado con un dispositivo de prevención de sobrellenado homologado.

(c) Equipado con un dispositivo de conexión para el cilindro compatible con el conector para electrodomésticos para cocinar en exteriores. Esta parrilla no está diseñada para usarse o instalarse en vehículos recreativos y/o botes.

• Siempre cocine los alimentos en la rejilla una vez que las llamas del carbón se hayan extinguido.
• Deseche las cenizas frías envolviéndolas con una hoja de aluminio para trabajo pesado y colocándolas en un contenedor no combustible. Asegúrese de que no haya otros materiales inflamables dentro o cerca del contenedor.
• Si debe desechar las cenizas en un tiempo menor al requerido para que se enfríen por completo, retire la bandeja para cenizas usando guantes resistentes al calor y colóquelas en un papel de aluminio para trabajo pesado. Sumerja las cenizas completamente en agua antes de desecharlas en un contenedor no combustible.
• NO deje la parrilla encendida sin supervisión. Mantenga a los niños y las mascotas alejados de la parrilla en todo momento.
• NO coloque la parrilla sobre ningún tipo de superficie de mesa. La parrilla se debe colocar sobre una superficie plana y nivelada.
• NO use la parrilla si hay viento fuerte.
• NO modifique esta parrilla para usarla con otros accesorios para interiores o exteriores, como cubiertas prefabricadas o parrillas en isla empotradas.
• Deje que la unidad se enfríe por completo antes de llevar a cabo cualquier rutina de limpieza o≈mantenimiento.
• NO use la parrilla en interiores.

PROPUESTA 65 DE CALIFORNIA

- Los combustibles que se usan en electrodomésticos a gas, madera, petróleo o carbón y los productos de la incineración de dichos combustibles contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer y defectos congénitos u otros daños en el aparato reproductivo. Este producto contiene sustancias químicas, incluido plomo y compuestos de plomo, reconocidas por el estado de California como causantes de cáncer, defectos congénitos u otros daños en el aparato reproductivo. Lávese las manos después de manipularlo.

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están dañadas.

Tiempo estimado de ensamblaje: 45 minutos con 2 personas

Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, llave ajustable.

NO coloque la parrilla debajo de construcciones o toldos inflamables. Debe haber un espacio de separación mínimo de 91,44 cm (36 pulg) entre construcciones de material combustible y los lados y la parte posterior de la unidad. Todos los espacios mencionados anteriormente son con respecto a estructuras o construcciones de madera combustible. Se recomiendan espacios mayores para estructuras o construcción de vinilo.

NOTA: La instalación debe cumplir con los códigos locales o, en su defecto, con el Código nacional de gas combustible, ANSI Z223.1 /NFPA 54, con el Código de instalación de gas propano y gas natural CSA B149.1, o con el Código de manejo y almacenaje de propano, B149.2.

PELIGRO

PELIGRO DE MONÓXIDO DE CARBONO

La quema de carbón en interiores puede ser fatal, ya que se genera monóxido de carbono, el cual no produce olor. NUNCA queme carbón en el interior de casas, vehículos o carpas.

1. Fije la pata frontal izquierda (C1) y la pata posterior izquierda (E1) al soporte inferior (U) y asegure con cuatro tornillos M6 x 15 (AA).

1. Fije el soporte izquierdo del carrito (H1) a la pata frontal izquierda (C1) y la pata posterior izquierda (E1) y asegure con cuatro tornillos M6 x 15 (AA). Repita los pasos 1 y 2 para las patas derechas (S/Y) y los soportes derechos (U/P).

1. Coloque el ensamblaje de la pata izquierda de manera invertida. Fije las ruedas con seguro (D1) a la pata frontal izquierda (C1) y la pata posterior izquierda (E1) usando la llave inglesa (LL).

1. Inserte el eje (W) en el ensamblaje de la pata derecha. Sujete una rueda (V) en cada extremo del eje (W) con un manguito de eje de rueda (ii), una arandela M8 (GG) y una tuerca M8 HH).

1. Fije el soporte frontal inferior (A1) y el soporte inferior posterior (X) al ensamblaje de la pata izquierda con dos tornillos M6 x 15 (AA) en cada lado.

1. Fije el soporte frontal inferior (A1) y el soporte inferior posterior (X) al ensamblaje de la pata derecha con dos tornillos M6 x 15 (AA) en cada lado.

1. Fije el soporte inferior medio (Z) al soporte inferior frontal (A1) y el soporte inferior posterior (X) y asegure con cuatro tornillos M6 x 35 (CC).

1. Fije el soporte posterior del carrito (Q) a los ensamblajes de las patas izquierda y derecha y asegure con cuatro tornillos M6 x 15 (AA).

1. Fije la repisa del tanque (R) al soporte inferior frontal (A1) y el soporte inferior posterior (X) y asegure con cuatro tornillos M6 x 15 (AA).

1. Coloque la cesta de almacenaje (B1) en el soporte frontal posterior (A1) y el soporte inferior posterior (X).

2. Fije la repisa intermedia (F1) al soporte medio inferior (Z) y asegure con dos tornillos M6 x 15 (AA).

1. Asegure la repisa intermedia (F1) al ensamblaje de la pata izquierda con dos tornillos M6 x 15 (AA).

1. Fije la manija de la tapa (Q1) y el protector térmico de la manija de la tapa (R1) a la tapa de la parrilla a carbón (B) con dos tornillos M6 x 15 (AA). Repita la operación para la tapa de la parrilla a gas (C).

1. Fije el acumulador de humo (A) a la tapa de la parrilla a carbón (B) y asegure con tres tornillos M6 x 15 (AA) y tres tuercas M6 (JJ).

1. Coloque la cámara de combustión (L) de manera invertida. Fije el soporte de la cámara de combustión (G1) a la cámara de combustión (L) y asegure con dos tornillos M6 x 15 (AA).

1. Coloque la cámara de combustión (L) en el ensamblaje del carrito. Asegúrese de que la manguera y el regulador no se encuentren entre la cámara de combustión (L) y el ensamblaje del carrito.

2. Asegure la cámara de combustión (L) al ensamblaje del carrito con seis tornillos M6 x 15 (AA).

1. Fije la bandeja para carbón (P1) a la cámara de combustión (L) y asegure con cuatro tornillos M6 x 15 (AA).

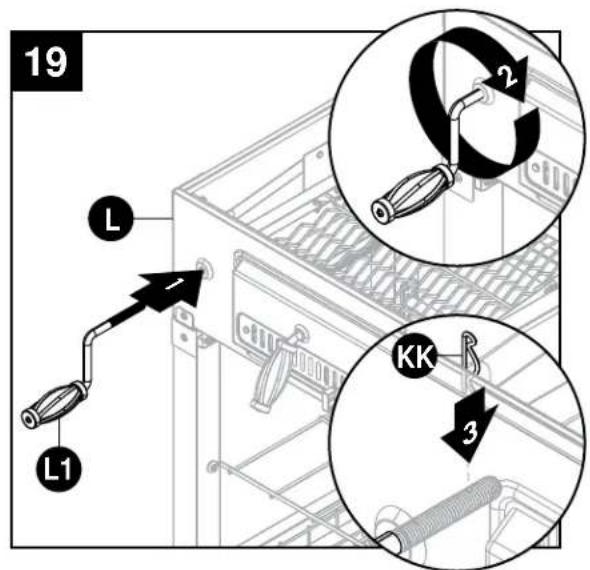

1. Fije la manivela (L1) a la cámara de combustión (L) y asegure con un pasador de fijación (KK).

1. Fije los soporte de la mesa lateral izquierda (M1/N1) a la cámara de combustión (L) y asegure con ocho tornillos M5 x 12 (DD).

1. Alinee las muescas de la mesa lateral izquierda (O1) con los soportes de la mesa lateral izquierda (M1/N1) y asegure.

1. Inserte parcialmente cuatro tornillos M6 x 15 (AA) en el costado derecho de la cámara de combustión (L). NO apriete completamente los tornillos (deje aproximadamente 5 mm).

1. Alinee los orificios guía de la mesa del quemador lateral derecho (K) con los cuatro tornillos M6 x 15 (AA) que instaló en la cámara de combustión (L). Apriete los tornillos M6 x 15 (AA).

2. Asegure la mesa del quemador lateral derecho (K) a la cámara de combustión (L) con dos tornillos M6 x 15 (AA).

1. Fije el bisel de la perilla del quemador lateral (M) y la válvula del quemador lateral a la mesa del quemador lateral derecho (K) y asegure con dos tornillos M4 x 10 (EE).

1. Instale la perilla de control del quemador lateral (N) en la mesa del quemador lateral derecho (K).

2. Fije el cable de retención de la manguera (T) a la para frontal derecha (Y) y asegure con dos tornillos M6 x 15 (AA).

1. Instale el quemador derecho (O) en la mesa del quemador lateral derecho (K).

2. Asegure el quemador lateral (O) a la mesa derecha del quemador lateral (K) con dos tornillos M4 x 10 (EE). Asegúrese de que el quemador lateral (O) está conectado a la válvula del quemador lateral.

PASOS 29 Y 30. NO HACERLO PODRÍA PROVOCAR UN INCENDIO O UNA EXPLOSIÓN, LO QUE POSIBLEMENTE CAUSARÍA LESIONES GRAVES O LA MUERTE. CONSULTE LAS INSTRUCCIONES

DE MANTENIMIENTO PARA VERIFICAR ADECUADAMENTE EL ACOPLAMIENTO.

1. Inserte el cable de encendido del quemador lateral en el electrodo del quemador lateral.

2. Coloque la rejilla de cocción del quemador lateral (J) en la mesa del quemador lateral derecho (K).

3. Fije la tapa de la parrilla a carbón (B) a la cámara de combustión (L) con dos pasadores de la tapa (FF) y dos pasadores de fijación (KK). Repita la operación para la tapa de la parrilla a gas (C).

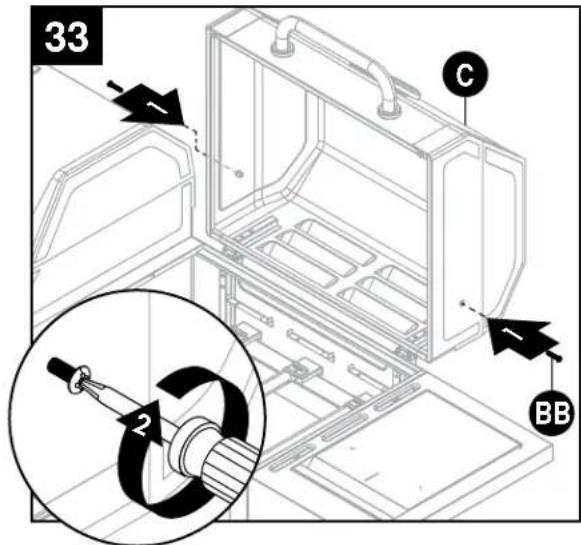

1. Abra la tapa de la parrilla a gas (C) e inserte parcialmente dos tornillos M6 x 30 (BB). Repita la operación para la tapa de la parrilla a carbón (B).

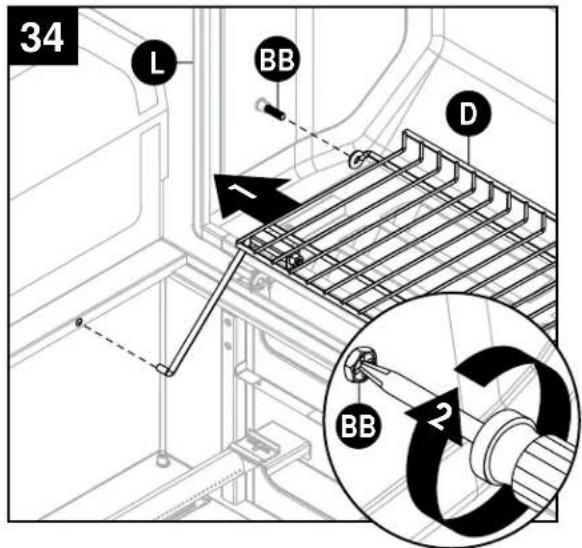

1. Desde el interior de la cámara de combustión (L), fije el extremo de la rejilla para calentar (D) en el tornillo (BB) y apriete. Inserte los soportes inferiores de la rejilla para calentar en los orificios ubicados en la cámara de combustión (L). Repita la operación para la tapa de la parrilla a carbón (B).

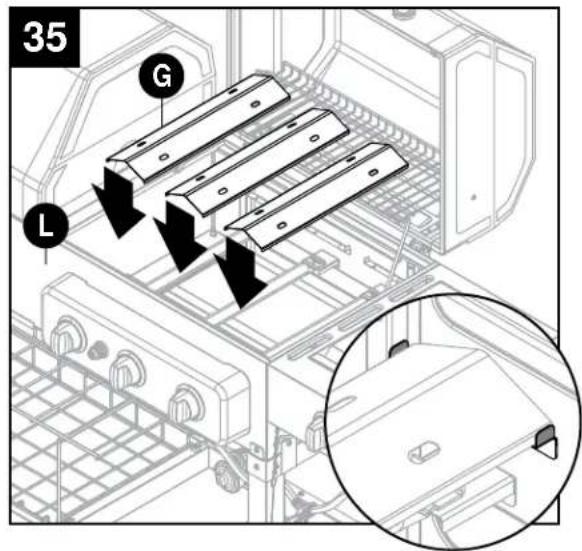

2. Instale tres cámaras de calor (G) en la cámara de combustión (L).

VERTENCIA: ES MUY IMPORTANTE VERIFICAR Y ASEGURARSE DE QUE EL QUEMADOR LATERAL ESTÉ COMPLETAMENTE ACOPLADO CON EL ORIFICIO DE LA VÁLVULA ADYACENTE ANTES DE FINALIZAR EL PASO 35. NO HACERLO

PODRÍA PROVOCAR UN INCENDIO O UNA EXPLOSIÓN, LO QUE POSIBLEMENTE CAUSARÍA LESIONES GRAVES O LA MUERTE. CONSULTE LAS INSTRUCCIONES DE MANTENIMIENTO

PARA VERIFICAR ADECUADAMENTE EL ACOPLAMIENTO.

1. Coloque cuatro rejillas de cocción (F) en la cámara de combustión (L).

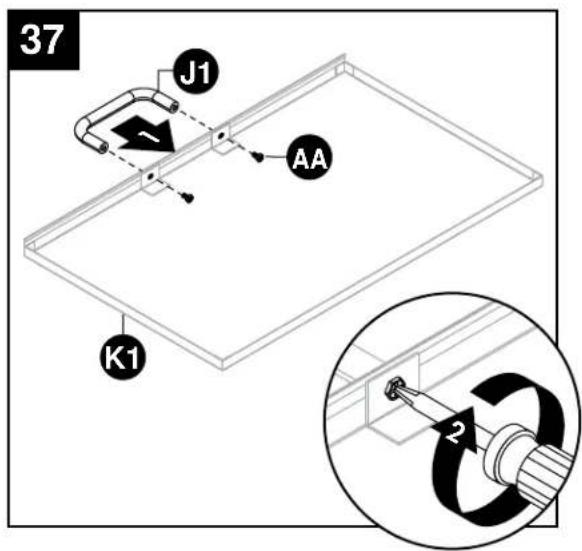

2. Fije la manija de la bandeja para cenizas (J1) a la bandeja para cenizas (K1) y asegure con dos tornillos M6 x 15 (AA).

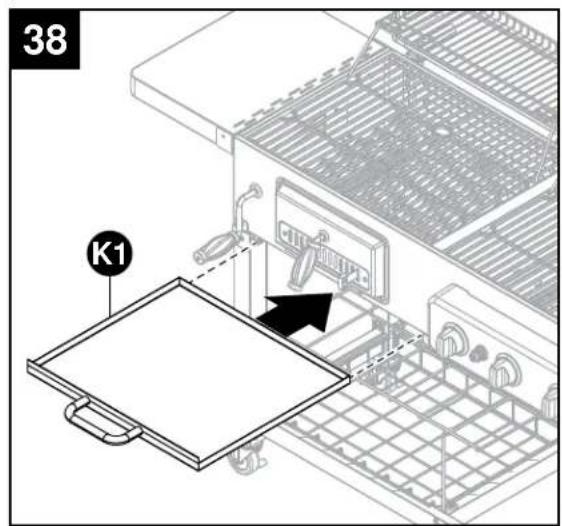

1. Inserte la bandeja para cenizas (K1) en la cámara de combustión de la parrilla a carbón.

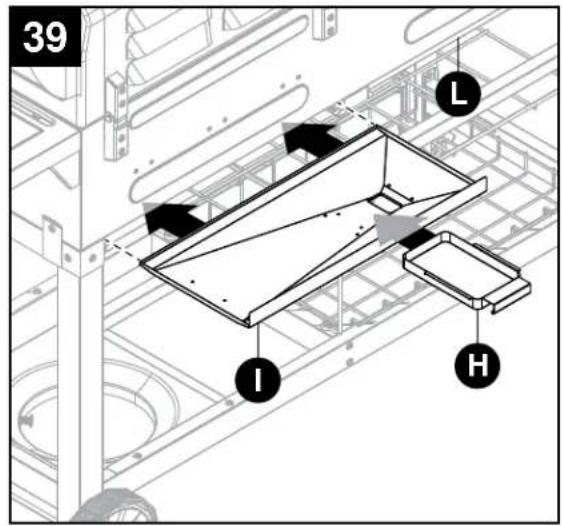

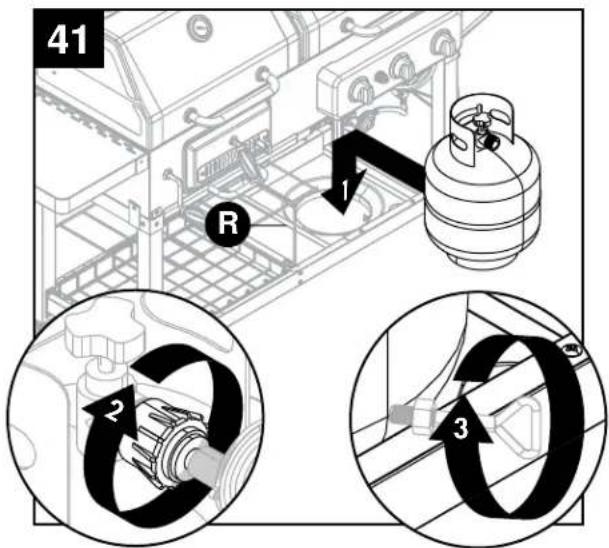

1. Inserte la bandeja de recolección de grasa (I) en la posición correcta deslizándola dentro de la cámara de combustión (L) desde la parte posterior a lo largo de los rieles. Inserte el recipiente de grasa (H) en la posición correcta deslizándolo por los rieles ubicados en la parte inferior de la bandeja de recolección de grasa (I).

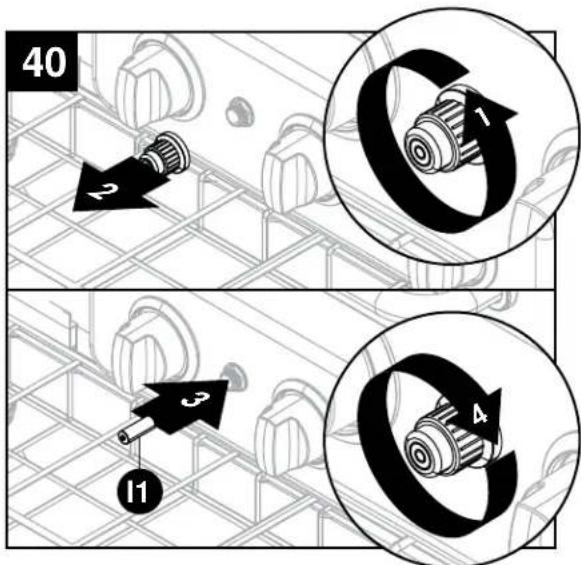

2. Retire la tapa del encendedor girándola en dirección contraria a las manecillas del reloj. Inserte la batería AA (I1) en el cuerpo del encendedor con el extremo positivo (+) apuntando hacia afuera. Vuelva a colocar la tapa del encendedor.

3. Inserte el cilindro de gas PL (se vende por separado) en el orificio de alojamiento ubicado en la repisa del tanque (R). Apriete a mano el acoplador de la manguera/regulador a la válvula roscada del cilindro de gas PL. Apriete el tornillo del tanque hasta que el cilindro esté seguro dentro del orificio de alojamiento de la repisa del tanque (R).

PRECAUCIÓN

Use solamente el ensamblaje del regulador y la manguera incluido. Si necesita un repuesto, llame a nuestro Centro de Servicio al Cliente. NO use piezas de repuesto que no están diseñadas para esta parrilla.

Conexión del cilindro de gas

El cilindro de suministro de gas propano que se utilizará debe estar fabricado y marcado según las especificaciones para cilindros de gas PL del Departamento de Transporte de EE.UU. (D.O.T., por sus siglas en inglés) o la Ley nacional de Canadá, CAN/CSA-B339, cilindros, esferas y tubos para el transporte de mercancías peligrosas; y la Comisión, según corresponda; y debe incluir un dispositivo de prevención de sobrellenado homologado.

Use solo cilindros de 9,07 kg (20 lb) (altura: 46 cm (18,11 pulg), diámetro del tanque: 25 cm (9,84 pulg), diámetro de la base: 20,40 cm (8,03 pulg)) equipado con un dispositivo de conexión para el cilindro compatible con la conexión para electrodomésticos para cocinar en exteriores. El cilindro debe incluir un anillo para proteger su válvula. No debe dejar caer el cilindro de gas ni manipularlo bruscamente.

Si no utiliza el electrodoméstico, debe desconectar el cilindro de gas. Puede almacenar la unidad en el interior SOLO si desconecta y retira el cilindro del electrodoméstico. Los cilindros se deben almacenar en el exterior, fuera del alcance de los niños, y no deben almacenarse en un edificio, garaje o cualquier otra área cerrada. El cilindro nunca se debe almacenar en lugares en que las temperaturas puedan superar los 51,7 °C (125 °F).

Coloque la tapa en la salida de la válvula del cilindro cuando no esté en uso. Solo instale el tipo de tapa para polvo que se proporciona con la válvula del cilindro en la salida de la válvula del cilindro. Otros tipos de tapas o tapones pueden causar una fuga de propano.

Antes de la conexión, asegúrese de que no haya suciedad en la salida del cilindro de gas, la salida de la válvula del regulador o en la salida y los orificios de los quemadores. Conecte la válvula del regulador y apriete firmemente con la mano. Mantenga la válvula del cilindro de propano cerrada y desconecte el cilindro de propano de la válvula del regulador cuando no use la parrilla.

NO obstruya el flujo del aire de combustión y del aire de ventilación a la parrilla. El cilindro de propano debe estar arreglado para extracción de vapor y equipado con un dispositivo de prevención de sobrellenado homologado. Coloque el cilindro en la orientación correcta para realizar la extracción de vapor. NOTA: El cilindro debe estar completamente vertical para que el cilindro tenga solo extracción de vapor.

PRECAUCIÓN

a. NO almacene un cilindro de gas PL de reserva debajo o cerca de este electrodoméstico.
b. NUNCA llene el cilindro más allá del 80% de su capacidad.
c. Si no sigue con precisión la información en (a) y (b), puede provocar un incendio que produzca lesiones graves o la muerte.

NOTA: Es posible que otros cilindros sean aceptables para su uso con este electrodoméstico si es que son compatibles con el orificio de alojamiento y los medios de retención del electrodoméstico. Consulte el Paso 41 de las Instrucciones de ensamblaje para conocer la conexión correcta del cilindro al soporte del cilindro.

ADVERTENCIA

SE DEBEN SEGUIR TODAS LAS INSTRUCCIONES Y MEDIDAS DE SEGURIDAD DE ESTA PÁGINA PARA EVITAR INCENDIOS, DAÑOS Y/O LESIONES.

Conexión del tanque de PL

1. La perilla del tanque de gas LP debe estar cerrada. Asegúrese de girar la perilla en dirección de las manecillas del reloj hasta que se detenga por completo. Se debe adaptar el sistema de suministro del cilindro para la extracción de vapores.
2. Verifique que la perilla de control en la unidad de control esté apagada.
3. Retire la tapa protectora de la válvula del tanque de gas PL y la tuerca del conector.

4. Sostenga el regulador con una mano e inserte la boquilla en la salida de la válvula. Asegúrese de que la boquilla esté centrada en la salida de la válvula. La tuerca del conector se conecta a las roscas externas grandes en la salida de la válvula. Tenga cuidado, no dañe las roscas de la conexión.

5. Apriete a mano la tuerca del conector en dirección de las manecillas del reloj hasta que se detenga por completo. Apriete bien, a mano solamente. No use herramientas.

Para desconectar: Cierre completamente la válvula del tanque girándola en dirección de las manecillas del reloj. Gire la tuerca de acoplamiento en dirección contraria a las manecillas del reloj hasta que el ensamble del regulador se desprenda.

ADVERTENCIA

En el proceso de conexión, asegúrese de que:

• el conector de entrada del regulador coincida con la salida de la válvula del cilindro de manera correcta, segura y firme, y;
• la manguera de gas PL no entre en contacto ni permanezca en contacto con la cámara de combustión.

Búsqueda de fugas

Después de hacer todas las conexiones, verifique que ninguna de las conexiones y los conectores de la válvula del tanque de gas PL, la manguera de gas ni el regulador tenga fugas con una solución de agua y jabón.

Para evitar incendios o explosiones mientras realiza la prueba de fugas:

• Siempre realice la prueba de fugas antes de encender la parrilla.
• No fume mientras realiza la prueba de fugas.
• Siempre realice las pruebas de fugas en exteriores, en un área bien ventilada.
• No use ninguna fuente de fuego mientras realiza la prueba de fugas.
• No use la parrilla hasta que corrija todas las fugas.

- Si no puede corregir una fuga, desconecte el suministro de propano y llame a un proveedor de servicios de electrodomésticos a gas.

Realice una prueba de fugas.

• Prepare una solución de prueba de fugas mezclando 1 parte de detergente líquido para platos y 3 partes de agua. La solución total que se requiere es aproximadamente 59,15 a 88,72 ml (2 a 3 oz). Coloque la solución para pruebas de fugas en un atomizador.
• Asegúrese de que todas las perillas de control estén en la posición O "OFF" (APAGADO).
• Abra la válvula del tanque de gas PL.
• Rocíe la solución para pruebas de fugas en todas las conexiones y los conectores por donde circule gas. La presencia de burbujas en áreas donde se aplicó la solución para pruebas de fugas indica que hay una fuga de gas. Si detecta fugas o huele u oye gas, cierre el tanque de gas PL inmediatamente y repare o reemplace la pieza defectuosa. No use la parrilla hasta que haya corregido todas las fugas.

PRECAUCIÓN

Use solamente el ensamblaje del regulador y la manguera incluido. Si necesita un repuesto, llame a nuestro Centro de Servicio al Cliente. NO use piezas de repuesto que no están diseñadas para esta parrilla.

Antes del primer uso

Retire todo elemento colgante o correas de plástico, si las hay.

Antes de cocinar en la nueva parrilla a gas, es importante limpiar la parrilla con calor. Para hacerlo, haga funcionar la parrilla durante aproximadamente 15 minutos con la tapa cerrada y todas las perillas de control del quemador principal en la posición máxima. Esto limpiará las piezas internas quemando cualquier residuo y disipará el olor del proceso de fabricación. NOTA: NO es necesario realizar este procedimiento con el quemador lateral. Para obtener más información, consulte las instrucciones de funcionamiento en la página 105.

PRECAUCIÓN

Si la llama se apaga de manera accidental durante el encendido o el funcionamiento, CIERRE la válvula del cilindro y las perillas de control de inmediato.

Encendido de la parrilla a gas

ADVERTENCIA

No se incline sobre la parrilla al encenderla. Lea las instrucciones antes de encender la parrilla.

1. Verifique que las perillas de control estén en la posición O "OFF" (APAGADO).
2. Abra completamente la válvula del tanque girándola en dirección contraria a las manecillas del reloj.
3. Abra la tapa durante el encendido.
4. Presione el encendedor 3 a 4 segundos mientras gira la perilla de control principal deseada a la posición “HIGH” (ALTA). El quemador debe encenderse.
5. Repita el procedimiento con todos los otros quemadores. Si el quemador no enciende en 5 segundos, gire de inmediato la perilla de control a la posición O“OFF” (APAGADO). Espere 5 minutos y repita el paso 4 que aparece anteriormente o consulte las instrucciones de encendido con fósforo que aparecen a continuación.

Si el quemador continúa sin encenderse, verifique que el cilindro tiene gas y siga las instrucciones de encendido con fósforos.

Encendido de la parrilla a gas con un fósforo

1. Abra la tapa.

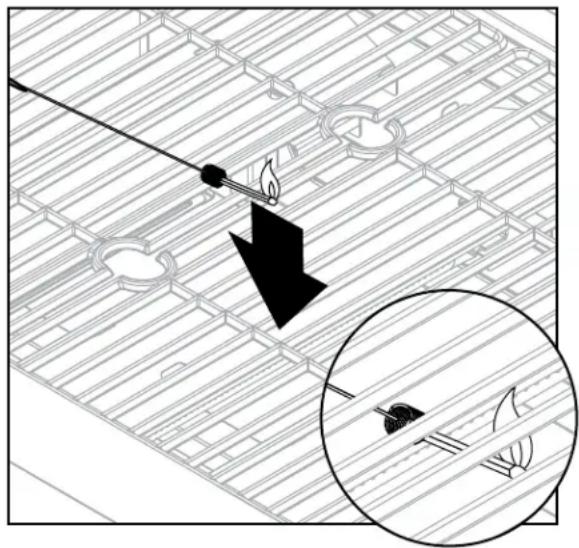

2. Coloque un fósforo en el extremo del porta fósforos instalado en el costado derecho de la cámara de combustión.
3. Encienda el fósforo.
4. Inmediatamente introduzca el fósforo encendido a través de los espacios en las rejillas de la parrilla cerca de los puertos del quemador entre las cámaras de calor como se muestra. Asegúrese de que el fósforo encendido esté cerca de los orificios del quemador.

5. Presione la perilla de control y que opera el quemador y gírela en dirección contraria a las manecillas del reloj hasta la posición "HIGH" (ALTO). El quemador se debe encender de inmediato.

6. Repita los pasos 2 a 5 para encender el resto de los quemadores. Si los quemadores no se encienden dentro de 5 segundos, gire todas las perillas de control hasta la posición O"OFF" (APAGADO) y espere 5 minutos. Repita los pasos 2 a 5 hasta que todos los quemadores se enciendan.

7. Regule los quemadores según el nivel de cocción deseado.

Instrucciones de apagado

1. Gire las perillas de control en dirección de las manecillas del reloj → hacia la posición O "OFF" (APAGADO).
2. Cierre la válvula del tanque completamente girándola en dirección de las manecillas del reloj.
3. Cierre la tapa.

Corte el suministro de gas PL en el cilindro cuando no utilice el electrodoméstico.

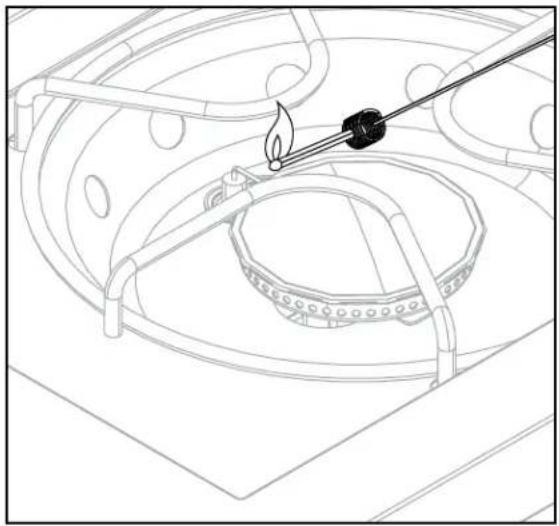

Encendido del quemador lateral con un fósforo

1. Coloque un fósforo en el extremo del porta fósforos instalado en el costado derecho de la cámara de combustión.
2. Encienda el fósforo.
3. Inmediatamente introduzca el fósforo encendido a través de los espacios en las rejillas de la parrilla cerca del cable de encendido ubicado al lado del quemador.
4. Presione la perilla de control y que opera el quemador y gírela en dirección contraria a las manecillas del reloj hasta la posición "HIGH" (ALTO).

El quemador se debe encender de inmediato. Si el quemador no se enciende dentro de 5 segundos, gire la perilla de control hasta la posición O "OFF" (APAGADO) y espere cinco minutos. Repita los pasos 2 a 4 hasta que el quemador se encienda.

1. Regule según el nivel de cocción deseado.

Uso del gancho de la rejilla

Use el gancho de la rejilla (E) para levantar las rejillas de cocción.

Encendido de la parrilla a carbón

Esta parrilla cuenta con una bandeja para carbón ajustable. Al girar la manivela, se puede hacer subir o bajar la bandeja para carbón hasta la altura deseada. Esto permite distintas configuraciones de calor dependiendo de los alimentos que desee cocinar y de la temperatura a la que desea cocinar. También permite limpiar fácilmente el interior de la cámara de combustión una vez que la unidad se haya enfriado completamente. No se recomienda elevar una bandeja para carbón completamente cargada más allá de la configuración de altura media.

NOTA: La rejilla tiene un recubrimiento de porcelana frágil. Manipúlela con cuidado para evitar dañarla. No enfríe la rejilla con agua fría mientras está caliente, ya que el recubrimiento podría quebrarse. Deje que la rejilla se enfríe por sí sola.

! PELIGRO

PELIGRO DE MONÓXIDO DE CARBONO

La quema de carbón en interiores puede ser fatal, ya que se genera monóxido de carbono, el cual no produce olor. NUNCA queme carbón en el interior de casas, vehículos o carpas.

Instrucciones para el encendido del carbón

1. Abra la parte superior de la parrilla.
2. Retire las rejillas de cocción con los ganchos par la rejilla. Consulte las instrucciones del gancho de la rejilla en la página anterior.
3. Ajuste la bandeja para carbón en la posición central.
4. Ćoloque una fila ordenada de briquetas de carbón en la bandeja para carbón. Asegúrese de que el carbón no sobrepase la parte superior de la bandeja.
5. Encienda las briquetas.
6. Mueva la bandeja para carbón hasta la posición final.
7. Con la parte superior abierta, deje que las briquetas se enciendan completamente (hasta que no haya más llamas).
8. Una vez encendidas las briquetas, vuelva a colocar las rejillas en la parrilla con el gancho para la rejilla y guantes resistentes al calor.
9. De ser necesario, ajuste la bandeja para carbón para alcanzar la temperatura adecuada.
10. El orificio de ventilación en la puerta de acceso al carbón se debe mantener abierto al cocinar para permitir el flujo de aire.

Puede comenzar a cocinar cuando las briquetas tengan una leve capa de ceniza gris (aproximadamente 25 a 30 minutos).

Ajuste de la temperatura

Para obtener el calor o la temperatura máximos, abra el orificio de ventilación en la puerta de acceso al carbón, y el acumulador de humo según sea necesario. Para reducir el calor o la temperatura, cierre los orificios de ventilación en la puerta de acceso al carbón o el acumulador de humo según sea necesario.

NOTA: La temperatura no debe superar los 260 °C (500 °F). Si la temperatura excede los 260 °C (500 °F), debe disminuir la cantidad de briquetas que colocó en la bandeja para carbón. La temperatura de cocción adecuada no debe superar los 260 °C (500 °F). Recuerde reducir la cantidad de carbón la próxima vez que use la parrilla. No se deben usar más de 1,36 kg (3 lb), o aproximadamente 45 briquetas.

Curado de la unidad – Gas y carbón

1. Antes de cocinar por primera vez, deberá curar la unidad para mejorar la cocción y proporcionar una mejor durabilidad general. No seguir al pie de la letra estos pasos podría afectar el resultado final o impregnar los alimentos con un sabor metálico.
2. Retire todas las etiquetas de fábrica que vienen con la unidad, cuidando de NO eliminar las marcas de seguridad de la misma.
3. Recubra las superficies interiores de la parrilla solo con aceite de cocina vegetal.
4. LADO A CARBÓN: Antes de asar por primera vez con carbón, coloque una fila ordenada de briquetas de carbón en la bandeja para carbón. No coloque briquetas contra las paredes de la bandeja.
5. Encienda las briquetas y ubique la bandeja para carbón a una altura media con ayuda de la manivela.
6. Siga calentando de manera sostenida durante aproximadamente dos horas con la tapa cerrada y todos los reguladores de tiro abiertos en 1/4. Deje que la unidad se enfríe adecuadamente.
7. LADO A GAS: Haga funcionar la parrilla durante aproximadamente 15 minutos con la tapa cerrada y la perilla de control en la posición más alta. Para obtener más información, consulte las instrucciones de encendido en la página 102.
8. Una vez finalizados estos pasos, la unidad está lista para usarse.

Puede aparecer óxido en el interior de la parrilla. Dejar un delgado recubrimiento de aceite vegetal en las superficies interiores ayudará a proteger la parrilla. Las superficies exteriores de la parrilla ocasionalmente pueden necesitar un retoque. Recomendamos usar pintura negra en aerosol para altas temperaturas disponible en el comercio. ¡NUNCA PINTE EL INTERIOR DE LA UNIDAD!

ADVERTENCIA

PELIGRO DE QUEMADURAS

Estas piezas metálicas pueden calentarse mucho cuando la parrilla está en uso. Use siempre guantes resistentes al calor para manipular estas piezas. Nunca utilice líquido encendedor para carbón, gasolina, queroseno o alcohol en un artefacto de encendido eléctrico.

Asar con carbón

Se recomienda el uso de carbón; sin embargo, se puede usar madera o una combinación de ambos como fuente de combustible para asar si la fuente de combustible se coloca y se enciende en la bandeja para carbón. No encienda un fuego muy grade. Recomendamos encender un fuego con no más de 1,36 kg (3 lb) de carbón (aproximadamente 45 briquetas) y agregar más según se necesite durante la cocción. Después que el fuego se consuma, coloque las rejillas de cocción en la unidad. No leer ni seguir las instrucciones para encender carbón puede provocar lesiones personales graves o daños a la propiedad.

Rejillas de cocción

El mejor momento para “quemar” la suciedad de las rejillas de cocción es después de cada uso (aproximadamente 15 minutos). La parrilla ya está caliente desde la cocción, por lo tanto, requiere menos combustible para obtener la temperatura necesaria para “quemar” la suciedad.

Para “quemar” la suciedad o limpiar con calor la parrilla, gire los quemadores a la posición máxima y déjelos encendidos durante 15 minutos con la tapa cerrada. Luego apague los quemadores y use un cepillo de alambre para limpiar el exceso de residuos de alimentos de las rejillas. Repita este proceso para las rejillas para carbón justo antes de cocinar o inmediatamente después de haber terminado de cocinar con carbón. Si limpia antes de cocinar, espere por lo menos 20 minutos luego de haber encendido el carbón. Use guantes resistentes al calor al limpiar las rejillas para gas y para carbón.

NOTA: No es necesario realizar el “quemado” con el quemador lateral.

Las rejillas de porcelana tienen un acabado de esmalte (similar al vidrio) y se deben manipular con cuidado para no descascararlas.

PRECAUCIÓN

PELIGRO DE QUEMADURAS

Asegúrese de que la parrilla esté fría antes de limpiar o dar o mantenimiento. Asegúrese de que el suministro de gas esté cerrado en el cilindro de PL.

El encendido electrónico requiere una batería alcalina "AA", que viene incluida.

ADVERTENCIA

PELIGRO DE QUEMADURAS

NO mezcle baterías antiguas con nuevas.

NO mezcle baterías alcalinas, estándar (carbono-zinc) o recargables (níquel-cadmio).

NO incinere las baterías. Desechar las baterías indebidamente podría provocar que estas exploten o tengan fugas.

Artículos de limpieza recomendados

Detergente líquido suave para platos, agua tibia, almohadilla de limpieza de nailon y un cepillo de alambre.

NO use limpiadores que contengan ácido, aguarrás ni ninguna sustancia abrasiva.

Se recomienda usar solo detergente para platos suave y agua caliente para limpiar la parrilla y sus piezas. Enjuague con agua.

Bandeja inferior interior del cuerpo de la parrilla

Para evitar llamaradas, la bandeja inferior de la cámara de cocción se debe mantener limpia de forma regular. Retire los residuos con un cepillo, raspador y/o almohadilla de limpieza. Lave con detergente suave y agua tibia. Enjuague con agua tibia. Evite salpicar agua en los tubos venturi de los quemadores.

Cámaras de calor

Limpie los residuos con un cepillo de alambre y lave con detergente para platos suave y agua tibia. Enjuague con agua tibia.

Vacíe el recipiente para la grasa y limpie con detergente para platos suave y agua tibia de forma regular.

Extracción del ensamble del quemador

1. Asegúrese de que todas las perillas de control se encuentren en la posición O OFF, que la válvula del tanque de PL esté cerrada y que el tanque esté desconectado del regulador y alejado de la parrilla.
2. Abra la tapa y retire las rejillas de cocción y las cámaras de calor.

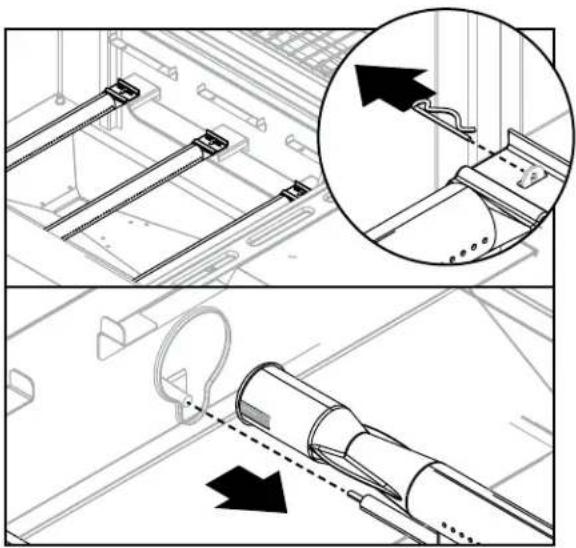

3. Retire los pasadores de fijación de la parte posterior del quemador para extraerlos de las abrazaderas.
4. Retire el cable de encendido de los electrodos de encendido como se muestra.
5. Deslice los quemadores fuera de la cámara de combustión como se muestra.

Limpieza del ensamble del quemador

1. Asegúrese de que todos los orificios del quemador estén libres de obstrucciones. Utilizar un pasador o sujetapapeles funciona bien.
2. Asegúrese de que el quemador no tenga ningún daño. Si el quemador está dañado, reemplácelo por uno nuevo.
3. Asegúrese de que el extremo del quemador y la pantalla para aire primaria estén libres de nidos de insectos, polvo o desechos.

Reinstalación del ensamble del quemador

• Asegúrese de que los orificios de la válvula de gas estén en la posición correcta dentro de la entrada (venturi) del quemador.
• Podría ser necesario el uso de una linterna para asegurar que quede en la posición correcta.
• Se recomienda ver la posición correcta a través de la parte inferior del panel de control, como se muestra.

ADVERTENCIA: ES MUY IMPORTANTE VERIFICAR Y ASEGURARSE DE QUE TODOS LOS QUEMADORES ESTÉN COMPLETAMENTE ACOPLADOS CON EL ORIFICIO DE LA VÁLVULA ADYACENTE ANTES DE REEMPLAZARLOS. NO HACERLO PODRÍA PROVOCAR UN INCENDIO O UNA EXPLOSIÓN, LO QUE POSIBLEMENTE CAUSARÍA LESIONES GRAVES O LA MUERTE. CONSULTE LA FIGURA 1A PARA VER EL ACOPLAMIENTO ADECUADO DEL QUEMADOR CON LA VÁLVULA.

Verificación de la llama en la cámara de combustión

Para verificar la llama, mírela a través de los orificios en el costado izquierdo de la cámara de combustión.

Para obtener una máxima eficiencia del combustible y un máximo rendimiento de la cocción, la llama debe ser de color azul con amarillo y debe medir entre 2,54 y 5,08 cm (1 y 2 pulg) de altura.

Otro tipo de cuidado y mantenimiento

• Se recomienda que un técnico calificado realice una inspección y mantenimiento anual en este electrodoméstico.
• Se recomienda que verifique regularmente que no haya materiales combustibles, gasolina ni otros vapores o líquidos inflamables cerca de la zona donde está el electrodoméstico para cocción a gas para exteriores.
• Se recomienda que verifique regularmente que el flujo de aire de combustión y ventilación no esté obstruido.
• Se recomienda que verifique regularmente que no haya desechos en las aberturas de ventilación del compartimiento del cilindro (gabinete).
• Se recomienda que verifique y limpie regularmente el quemador y los tubos venturi para verificar que no haya insectos o nidos de insectos. Un tubo obstruido puede ocasionar un incendio debajo de la parrilla.

PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
No hay flujo de gas o el flujo de gas está obstruido.	La válvula del tanque no está completamente abierta.El tanque está vacío.La conexión entre el acoplamiento del regulador de la válvula y el cilindro de gas PL no es la adecuada.La entrada del quemador está bloqueada.	Abra completamente la válvula del tanque girándola en dirección contraria a las manecillas del reloj.Revise el nivel de combustible y reemplace el combustible si es necesario.Cierre las perillas de la parrilla y la válvula del cilindro PL ubicada en la parte superior del cilindro y revise la conexión entre la válvula del regulador y el acoplador del cilindro. Desconecte y vuelva a conectar, si es necesario.Limpie la entrada del quemador (venturi) y el quemador como se describe en la sección Cuidado y mantenimiento de este manual.
El quemador no se enciende con el procedimiento de encendido (se produce una chispa débil o no hay chispa)	El electrodo de encendido puede estar tapado con grasa o residuos.El electrodo de encendido puede tener un cable suelto o desconectado.El electrodo de encendido está agrietado o roto.La batería se agotó o la conexión de la batería esta defectuosa.	Gire las perillas de control a la posición de apagado y limpie el electrodo de encendido con alcohol de frotar y con un hisopo.Revise la conexión y vuelva a conectar los cables sueltos o desconectados.Reemplace el electrodo de encendido (vea la sección Lista de piezas de repuesto).Efectúe uno de los siguientes pasos:a. Reemplace la batería.b. Verifique si la batería se insertó correctamente.c. Revise para verificar si existe corrosión alrededor de los terminales de la batería.d. Verifique las conexiones de los cables como se indica anteriormente.
El quemador no enciende con un fósforo.	El fósforo no llega a los quemadores (solo cuando sostiene el fósforo con la mano).El tanque está vacío.La conexión entre el acoplamiento del regulador de la válvula y el cilindro de gas PL no es la adecuada.La entrada del quemador está bloqueada.	Utilice el porta fósforos que está en la puerta del gabinete.Revise el nivel de combustible y, si es necesario, vuelva a llenar el tanque.Cierre las perillas de la parrilla y la válvula del cilindro PL ubicada en la parte superior del cilindro y revise la conexión entre la válvula del regulador y el acoplador del cilindro. Desconecte y vuelva a conectar, si es necesario.Limpie la entrada del quemador (venturi) y el quemador como se describe en la sección Cuidado y mantenimiento de este manual.
El calor es bajo. El regulador de gas PL está equipado con un dispositivo de flujo excesivo que permite que los quemadores reciban suficiente gas en circunstancias normales. Los cambios bruscos en la presión pueden activar este dispositivo y evitar que el quemador reciba más que el mínimo flujo de gas, provocando una llama deficiente y una salida de calor baja. Esto normalmente se produce porque la válvula del cilindro de gas PL se abre cuando una o más válvulas de quemadores (perillas de control) están en la posición abierta, provocando un aumento de presión que activa el dispositivo de exceso de flujo.	Siga los siguientes pasos:1. Cierre la válvula del cilindro de gas PL en la parte superior del cilindro.2. Asegúrese de que las válvulas del quemador estén en la posición “OFF” (APAGADO).3. Abra lentamente la válvula del cilindro de gas PL y espere 10 segundos.Siga las instrucciones de encendido.
Llamaradas excesivas.	Acumulación de grasa y/o residuos en las cámaras de calor o la cámara de combustión.Hay un goteo excesivo de grasa o marinado de los alimentos.La temperatura de cocción es demasiado alta.	Limpie los componentes de la parrilla.Corte la grasa de la carne y use marinados que no sean a base de aceite.Baje la temperatura según corresponda.

Garantía limitada de 1 año

Esta parrilla con doble fuente de combustible tiene una garantía de 1 año (5 años en los quemadores de acero inoxidable) contra piezas rotas o dañadas al momento de la compra. Este producto está garantizado contra defectos. La pintura está garantizada contra defectos, exceptuando la oxidación, la cual puede aparecer después del uso repetido.

Esta garantía no cubre daños o problemas ocasionados por negligencia ni abuso o modificaciones al electrodoméstico. Los gastos de reparación no están cubiertos.

Todas las piezas que cumplan con los requisitos de la garantía se enviarán sin cargo por el medio que decida GHP Group Inc. (envíos por tierra, correo de EE.UU. o servicios de paquetes postales ÚNICAMENTE). Cualquier otro gasto especial de manipulación (es decir, envíos de dos días, al día siguiente, etc.) será de responsabilidad del cliente.

Todos las reclamaciones de garantía se aplican solo al comprador original y requieren un comprobante de compra para verificar la fecha de la misma. No devuelva piezas sin antes obtener un número de autorización para la devolución de nuestro Departamento de Servicio al Cliente. Este servicio está disponible llamando gratis al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes.

AVISO: Algunos estados no permiten la exclusión o limitación de daños accidentales o resultantes, o limitaciones en cuanto al período de duración de una garantía, de modo que las limitaciones o exclusiones anteriores pueden no aplicarse a usted. Esta garantía le otorga derechos legales específicos, pero podría tener también otros derechos que varían según el estado.

Fabricado por:

GHP Group Inc.

8280 Austin Ave.

Morton Grove, IL

60053-3207

Nombre del artículo: Parrilla con doble fuente de combustible a gas y a carbón

Dimensiones del producto ensamblado: 70 cm de largo x 1,86 m de ancho x 1,28 m de alto (27,56 pulg de largo x 73,35 pulg de ancho x 50,55 pulg de alto)

Peso del producto: 58,06 kg (128 lb)

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes.

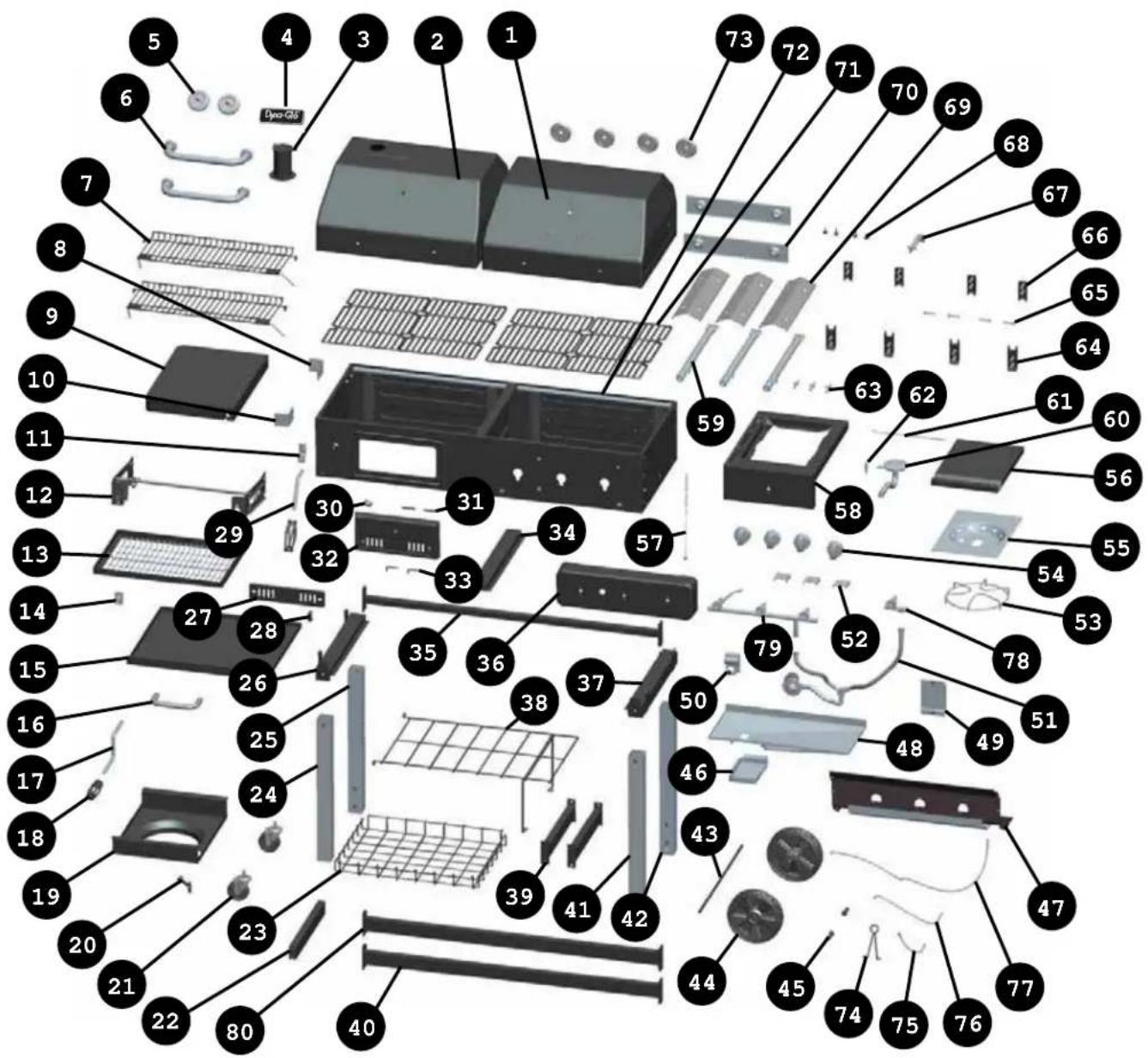

PIEZA DESCRIPCIÓN PIEZA #
N/C	Paquete de aditamentos	413-03023-00
N/C	Manual de instrucciones/del usuario	70-10-0??
1	Ensamble de tapa de gas SIN manija, medidor de temperatura, bisel de temperatura.	413-03002-01
2	Ensamble de la tapa de carbón SIN manija, medidor de temperatura, bisel de temperatura, acumulador de humo, placa DynaGlo.	413-03003-01
3	Ensamble del acumulador de humo	403-01002-05
4	Placa DynaGlo	213-02002
5	Tuerca e indicador de temperatura	213-02005
6	Manija de la tapa*	413-03002-02
7	Parrilla para calentar con soportes	413-11002-00
8	Soporte de la mesa lateral izquierda; posterior	312-02008-02
9	Mesa izquierda	413-02008-02
10	Soporte de la mesa lateral izquierda; frontal	312-02008-01
11	Pestillo de la puerta para carbón	413-02003-05
12	Ensamble del brazo de ajuste de la bandeja para carbón	413-01003-04
13	Bandeja para carbón	413-01003-02
14	Montaje roscado del cigüeñal de ajuste de la bandeja para carbón	404-02003-10
15	Bandeja para cenizas	413-03005-01
16	Manija de la bandeja para cenizas*	403-01005-02
17	Cigüeñal de ajuste de la bandeja para carbón solamente	403-02003-02
18	Manivela de ajuste de la bandeja para carbón	403-02003-05
19	Estante inferior	403-06001-01
20	Tornillo del tanque	403-06001-02
21	Rueda (llave inglesa incluida)	403-01014-02
22	Soporte inferior; medio	413-03001-07
23	Cesta de almacenaje	413-03001-13
24	Pata izquierda frontal	413-03001-04

PIEZA DESCRIPCIÓN PIEZA #
25	Pata izquierda posterior	413-03001-05
26	Ensamble izquierdo del soporte del carrito	413-03001-06
27	Regulador	413-02003-08
28	Manija del regulador	413-03001-01
29	Manija de la puerta para carbón	413-01013-03
30	Bisel de la manija de la puerta para carbón*	413-02003-04
31	Pasador de la puerta para carbón	413-01013-04
32	Puerta para carbón	413-01013-01
33	Bisagra inferior de la puerta para carbón	413-01013-02
34	Soporte de la cámara de combustión; medio	413-03001-12
35	Ensamble posterior del soporte del carrito	413-03001-08
36	Panel de control	403-07001-04
37	Ensamble derecho del soporte del carrito	413-03001-09
38	Repisa intermedia	413-03001-14
39	Soporte inferior izquierdo y derecho	413-03001-10
40	Soporte inferior; frontal	413-03001-11
41	Pata derecha frontal	413-03001-02
42	Pata derecha posterior	413-03001-03
43	Eje	403-01018-00
44	Rueda	403-01019-00
45	Manguito del eje de la rueda	403-01021-00
46	Tazón de recolección de grasa	403-04000-01
47	Escudo térmico del tanque	403-07001-02
48	Ensamble de la bandeja de recolección de grasa	403-04000-02
49	Escudo térmico de encendido	403-05000-01
50	Encendido	403-05000-02
51	Ensamble del regulador	403-07001-08
52	Soporte del quemador	403-07001-09
53	Rejilla de cocción del quemador lateral	403-07002-09
54	Perilla	403-07001-07
55	Recipiente del quemador lateral	403-07002-02
56	Cubierta del quemador lateral	403-07002-03
57	Contenedor de fósforos	403-07001-06

*Incluye aditamentos

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes.

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de 8:30 am - 4:30 pm, hora central, de lunes - viernes.

PIEZA DESCRIPCIÓN PIEZA #
58	Ensamble de la mesa derecha	403-07002-01
59	Ensamble del quemador principal	403-07001-10
60	Ensamble del quemador lateral	403-07002-04
61	Eje de la cubierta del quemador lateral	403-07002-05
62	Electrodo de encendido del quemador lateral	403-07002-06
63	Electrodo de encendido del quemador principal	403-07002-07
64	Bisagra de la tapa inferior	404-03002-02
65	Pasador de la tapa con pasador de fijación	404-03002-03
66	Bisagra de la tapa superior	404-03002-04
67	Gancho de la rejilla de cocción	403-07005-02
68	Protector de la tapa 403-01	002-07
69	Cámara de calor 403-070	01-03

PIEZA DESCRIPCIÓN PIEZA #
70	Protector térmico de la tapa	403-07004-01
71	Rejilla de cocción 403-07005-01
72	Ensamble de la cámara de combustión	403-07001-01
73	Bisel de perilla 403-07001-05
74	Cable de retención de la manguera	313-01016-02
75	Cable de encendido ---- 240 mm	403-05000-03
76	Cable de encendido---- 380 mm	403-05000-04
77	Cable de encendido---- 760 mm	403-05000-05
78	Ensamble de la válvula lateral	403-07002-08
79	Ensamble de la válvula principal	403-07001-11
80	Soporte inferior (con etiquetas); posterior	413-03001-15

*Incluye aditamentos

Impreso en China
