MANUAL DE USUARIO DGP730SNBD Dyna-Glo

5HWDLQWKHVHLQVWUXFWLRQVIRUIXWXUHUHIHUHQFH Parrilla a Doble Combustible Modelo #DGB730SNB/DGB730SNB-D MANUAL DEL USUARIO E INSTRUCCIONES DE FUNCIONAMIENTO ANS Z21.58b-2012 CSA1.6b-2012 Electrodoméstico a gas para cocinar en exteriores Ensamblador/Instalador: Este manual contiene información importante necesaria para el ensamblaje correcto y el uso seguro del electrodoméstico. Lea y siga todas las advertencias e instrucciones antes de ensamblar y utilizar este electrodoméstico. Entregue estas instrucciones al consumidor. Consumidor/Usuario: Siga todas las advertencias e instrucciones al utilizar este electrodoméstico. Guarde estas instrucciones para referencia futura. PELIGRO: ADVERTENCIA: Si percibe olor a gas:

1. Cierre el suministro de gas hacia el

2. Apague cualquier llama directa.

4. Si el olor persiste, manténgase alejado del

electrodoméstico y llame de inmediato a su proveedor de gas o al Departamento de Bomberos.

1. No almacene ni utilice gasolina u otros líquidos

o vapores inflamables cerca de éste o cualquier otro electrodoméstico.

2. No se deben almacenar cilindros de gas de

propano líquido que no estén conectados y en uso cerca de este u otro electrodoméstico.

3. Esta parrilla es sólo para uso en exteriores y no

se debe usar en edificios, garajes, bajo salientes u otras áreas cerradas.

4. No deje la parrilla encendida sin supervisión.

Mantenga a los niños y las mascotas alejados de la parrilla en todo momento. ¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar, o envíenos un correo electrónico a [e-mail].

¿Alguna pregunta sobre el ensamblaje? ¿Necesita información sobre las piezas? ¿Cuáles son los productos cubiertos por la garantía del fabricante? Llame gratis al: 1-877-447-4768de lunes a viernes, de 8:30 a.m. a 4:30 p.m., hora central estándarConserve este manual del propietario y el comprobante de compra para referencia futuraAyúdenos a que podamos ayudarleComplete la información a continuación:EL NÚMERO DEL MODELO Y EL NÚMERO DE SERIE DEL PRODUCTO SEPUEDEN ENCONTRAR EN LA ETIQUETA DE CLASIFICACIÓN DE LA PARRILLA.Fecha de compra Lugar de la compra Número del modelo No. de serie del producto1

• Esta parrilla es sólo para uso en exteriores en áreas bien ventilados.

• Mantenga siempre un extintor de incendios Clase B cerca de este producto.

• NO almacene ni utilice gasolina ni otros vapores o líquidos inflamables dentro de 7,62 metros (25 pies) de distancia de éste u otro electrodoméstico.

• Cualquier cilindro de gas propano líquido que no esté conectado y en uso debe almacenarse a una distancia mínima de 3,05 metros (10 pies) de éste o cualquier otro electrodoméstico.

• NO utilice la unidad cerca o debajo de materiales inflamables o combustibles, como terrazas, porches o entradas para autos. Se recomienda una separación mínima de 91,44 cm (36”). NO utilice la unidad bajo techo.

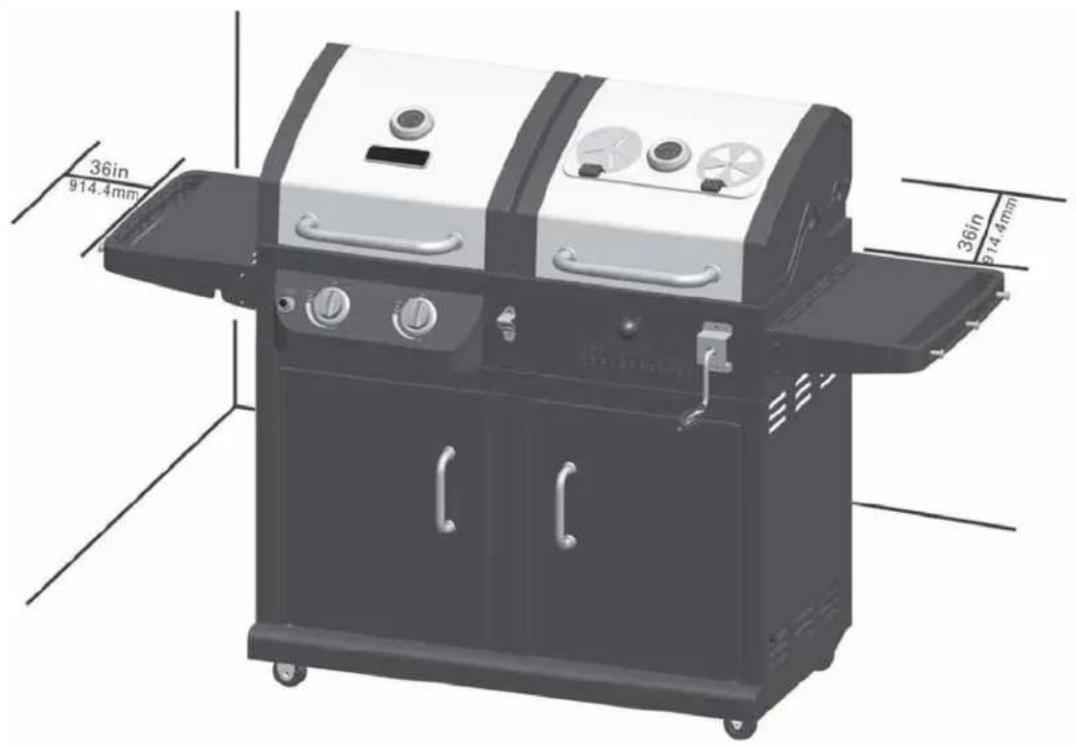

• Debe haber un espacio de separación mínimo de 91,44 cm (36”) desde los lados y la parte posterior de la unidad hasta las construcciones combustibles.

• El lado a propano de la parrilla debe utilizarse sólo con gas propano (no se incluye el cilindro de gas propano).

• Nunca intente conectar esta parrilla al sistema de gas propano autónomo de un bote, remolque para camping, casa rodante o casa.

• Nunca utilice líquido encendedor para carbón en el lado a GAS de la parrilla.

• No use gasolina, queroseno ni alcohol para encender la parrilla. El cilindro de suministro de gas propano que se utilice con este electrodoméstico debe estar: (a) Fabricado y marcado según las especificaciones para cilindros de gas PL del Departamento de Transporte de EE.UU. (D.O.T., por sus siglas en inglés) o la Ley nacional de Canadá, CAN/CSA-B339, cilindros, esferas y tubos para el transporte de mercancías peligrosas; y la Comisión, según corresponda; (b) debe incluir un dispositivo de prevención de sobrellenado homologado; y (c) debe contar con un dispositivo de conexión del cilindro compatible con el conector para electrodomésticos de cocción de exteriores. Esta parrilla no está diseñada para usarse o instalarse en vehículos recreativos y/o botes.

• NO use este producto para otro fin que no sea el especificado. NO está diseñado para uso comercial.

• No intente mover la parrilla mientras esté encendida, caliente, en funcionamiento o mientras las cenizas aún estén calientes. Las ruedas deben estar con seguro cuando la parrilla no se esté moviendo.

• NO deje cenizas calientes sin supervisión hasta que la parrilla se enfríe por completo.

• NO use este electrodoméstico como un calentador.

• Utilice la unidad en una superficie estable, nivelada y no inflamable como asfalto, concreto o suelo firme. NO OPERE la unidad sobre materiales inflamables, como alfombras o terrazas de madera.

• Tenga precaución al ensamblar y utilizar esta unidad para evitar cortes y rayones producidos por los bordes.

• No use la parrilla a menos que esté completamente ensamblada y todas las piezas estén bien ajustadas y apretadas.

• Tenga precaución al levantar o mover la unidad para evitar dolores o lesiones de espalda.

• Mantenga todos los artículos y las superficies combustibles a una distancia mínima de 91,44 cm (36”) de la parrilla en todo momento.

• No utilice la unidad en un entorno explosivo. Mantenga el área de la parrilla libre de materiales combustibles, gasolina y otros vapores o líquidos inflamables. Parrilla a Doble Combustible Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. Si tiene preguntas relacionadas con el producto, llame al Servicio al Cliente al: 1-800-963-0211, de lunes a jueves de 8:00 a.m. a 6:00 p.m., y los viernes de 8:00 a.m. a 5:00 p.m., hora estándar del Este.

INFORMACIÓN DE SEGURIDAD3

• No toque las piezas metálicas de la parrilla hasta que se hayan enfriado completamente (espere unos 45 minutos) para evitar quemaduras, a menos que utilice equipo de protección (tomaollas, guantes, manoplas para horno, etc.).

• No altere la parrilla de ninguna manera.

• Limpie e inspeccione la manguera antes de cada uso. Si hay evidencia de abrasión, desgaste, cortes o fugas, debe reemplazar la manguera antes de hacer funcionar el electrodoméstico. La manguera de repuesto debe ser la especificada por GHP Group, la que se menciona en la lista de piezas de repuesto de este manual.

• Coloque las mangueras de gas lo más lejos posible de superficies calientes y de donde pueda caer grasa caliente.

• Nunca guarde un contenedor lleno en un automóvil a altas temperaturas o en el portaequipajes del automóvil. El calor hace aumentar la presión del gas, lo que puede abrir la válvula de descarga y permitir que escape el gas.

• Mantenga limpios el compartimiento de la válvula, los quemadores y los pasajes de circulación de aire de la parrilla. Inspeccione la parrilla antes de cada uso. No obstruya el flujo de gas o del aire de venti- lación.

• El consumo de alcohol, medicamentos recetados o medicamentos sin receta puede disminuir la capacidad del usuario para ensamblar o utilizar la parrilla de manera segura.

• Siempre abra la tapa de la parrilla lentamente y con cuidado, ya que el calor y el vapor atrapados dentro de la parrilla pueden causarle quemaduras graves.

• Siempre cocine los alimentos en la rejilla para carbón una vez que las llamas se hayan extinguido.

• Deseche las cenizas frías envolviéndolas con una hoja de aluminio resistente y colocándolas en un contene- dor no combustible. Asegúrese de que no haya otros materiales combustibles dentro o cerca del contenedor.

• Si debe desechar las cenizas en un tiempo menor al requerido para que se enfríen por completo, retírelas de la unidad, colóquelas en un papel de aluminio para trabajo pesado y sumérjalas completamente en agua antes de arrojarlas en un contenedor no combustible.

• No deje la parrilla encendida sin supervisión. Mantenga a los niños y las mascotas alejados de la parrilla en todo momento.

• No coloque la parrilla sobre ningún tipo de superficie de mesa. La parrilla se debe colocar sobre una su- perficie plana y nivelada.

• No use la parrilla si hay viento fuerte.

• No modifique está parrilla para usarla con otros accesorios para interiores o exteriores, como cubiertas prefabricadas o parrillas en isla empotradas.

• No use la parrilla en interiores.

PROPUESTA 65 DE CALIFORNIA

1. Los combustibles que se usan en electrodomésticos de combustión a gas o petróleo y

los productos de la incineración de dichos combustibles contienen sustancias químicas reconocidas por el estado de California como causantes de cáncer, defectos congénitos u otros daños en el aparato reproductivo.

2. Este producto contiene sustancias químicas, incluido plomo y compuestos de plomo,

reconocidas por el estado de California como causantes de cáncer, defectos congénitos u otros daños en el aparato reproductivo. Lávese las manos después de manipularlo. Parrilla a Doble Combustible

INFORMACIÓN DE SEGURIDAD4

PELIGRO DE MONÓXIDO DE CARBONOLa quema de carbón en interiores puede ser fatal, ya que se genera monóxido de carbono, el cual no produce olor. NUNCA queme carbón en el interior de casas, garajes, vehículos o carpas.Todas las separaciones arriba conocidas están en cuanto a las estructuras o a laconstrucción de madera combustibles. Mayores separaciones se recomiendanpara las estructuras o la construcción del vinilo.

Parrilla a Doble Combustible

INFORMACIÓN DE SEGURIDAD

NOTA: La instalación debe cumplir con los códigos locales o, en su defecto, con el Código nacional de gas combustible, ANSI Z223.1 /NFPA 54, con el Código de instalación de gas propanoy gas natural CSA B149.1, o con el Código de manejo y almacenamiento de propano, B149.2.ADVERTENCIA:No coloque la parrilla debajo de construcciones o cobertizos inflamables. Debe haberun espacio de separación mínimo de 91,44 cm (36”) desde los lados y la parte posteriorde la unidad hasta construcciones de material combustible. PELIGRO5 Pieza N° Descripción Cant. Pieza N° Descripción Cant. 1 repisa inferior 1 17 bisel de la manija de la puerta 4 2 rueda de dirección 2 18 pasador de la manija de la puerta 4 3 rueda giratoria sin bloqueo 1 19 mesa auxiliar 2 4 rueda giratoria con bloqueo 1 20 taza para la grasa 1 5 panel derecho del carrito 1 21 bandeja para las cenizas 1 6 exclusión del cilindro de PL 1 22 bandeja para la grasa 1 7 escudo térmico 1 23 ajuste de la bandeja el carbón manija 1 8 platina vertical frontal del carrito 1 24 cuerpo de la parrilla 1 9 platina de la cruz media del carrito 1 25 soporte de la mesa auxiliar 4 10 platina vertical posterior del carrito 1 26 rejilla para calentar los alimentos 2 11 abrazadera de puerta frontal superior 1 27 parrilla de cocción 4 12 panel posterior del carrito 2 28 cubierta de calor 2 13 panel izquierdo del carrito 1 29 pila AAA (1.5V) 1 14 ensamble de la puerta derecha 1 30 soporte de la manguera de gas PL 1 15 ensamble de la puerta izquierda 1 31 ensamble del tapa del parrilla de gas 1 16 manija de la puerta 2 32 ensamble ls tapa del parrilla de carbón 1 ANTES DE COMENZAR A ENSAMBLAR, DESEMPAQUE LA CAJA Y VERIFIQUE EL CONTENIDO. COMPARE LAS PIEZAS ADJUNTAS CON LA LISTA Y EL DIAGRAMA DEL CONTENIDO DEL PAQUETE. NO INTENTE ENSAMBLAR EL PRODUCTO SI FALTA ALGUNA PIEZA O SI ÉSTAS ESTÁN DAÑADAS. PÓNGASE EN CONTACTO CON EL DEPARTAMENTO DE SERVICIO AL CLIENTE PARA OBTENER PIEZAS DE REPUESTO. Llame al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.

Tiempo aproximado de ensamblaje: de 30 a 45 minutos.

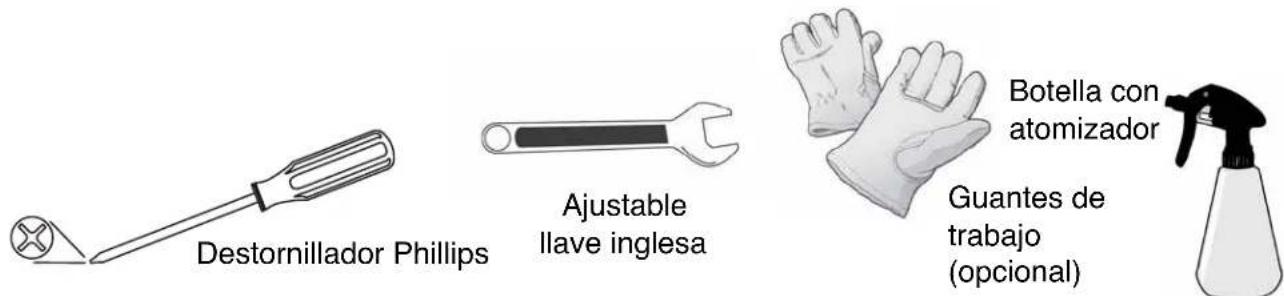

Guantes de trabajo (opcional) Botella con atomizador Destornillador Phillips

Herramientas necesarias para el desembalaje, ensamblaje y la prueba de fugas de este producto:7 ADITAMENTOS Pieza Descripción Cant. Fig. A Tornillo M6x12 52 A Tornillo M6x12 4 (Pre-montado en la puerta del gabinete se encarga de) B Arandela plana de 6 mm 23

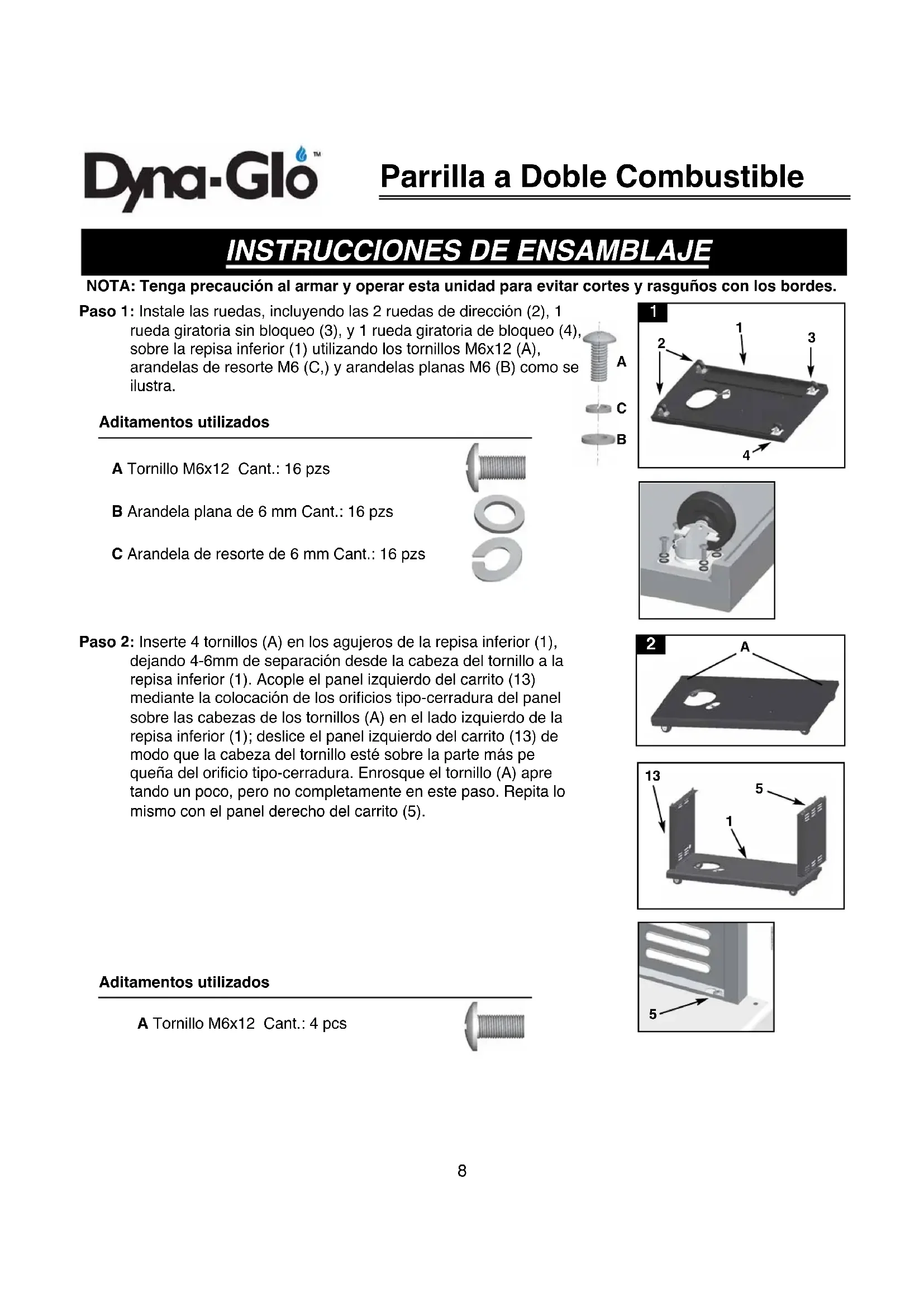

Paso 1: Instale las ruedas, incluyendo las 2 ruedas de dirección (2), 1 rueda giratoria sin bloqueo (3), y 1 rueda giratoria de bloqueo (4), sobre la repisa inferior (1) utilizando los tornillos M6x12 (A), arandelas de resorte M6 (C,) y arandelas planas M6 (B) como se ilustra. Paso 2: Inserte 4 tornillos (A) en los agujeros de la repisa inferior (1), dejando 4-6mm de separación desde la cabeza del tornillo a la repisa inferior (1). Acople el panel izquierdo del carrito (13) mediante la colocación de los orificios tipo-cerradura del panel sobre las cabezas de los tornillos (A) en el lado izquierdo de la repisa inferior (1); deslice el panel izquierdo del carrito (13) de modo que la cabeza del tornillo esté sobre la parte más pe queña del orificio tipo-cerradura. Enrosque el tornillo (A) apre tando un poco, pero no completamente en este paso. Repita lo mismo con el panel derecho del carrito (5). Aditamentos utilizados A Tornillo M6x12 Cant.: 4 pcs

NOTA: Tenga precaución al armar y operar esta unidad para evitar cortes y rasguños con los bordes.

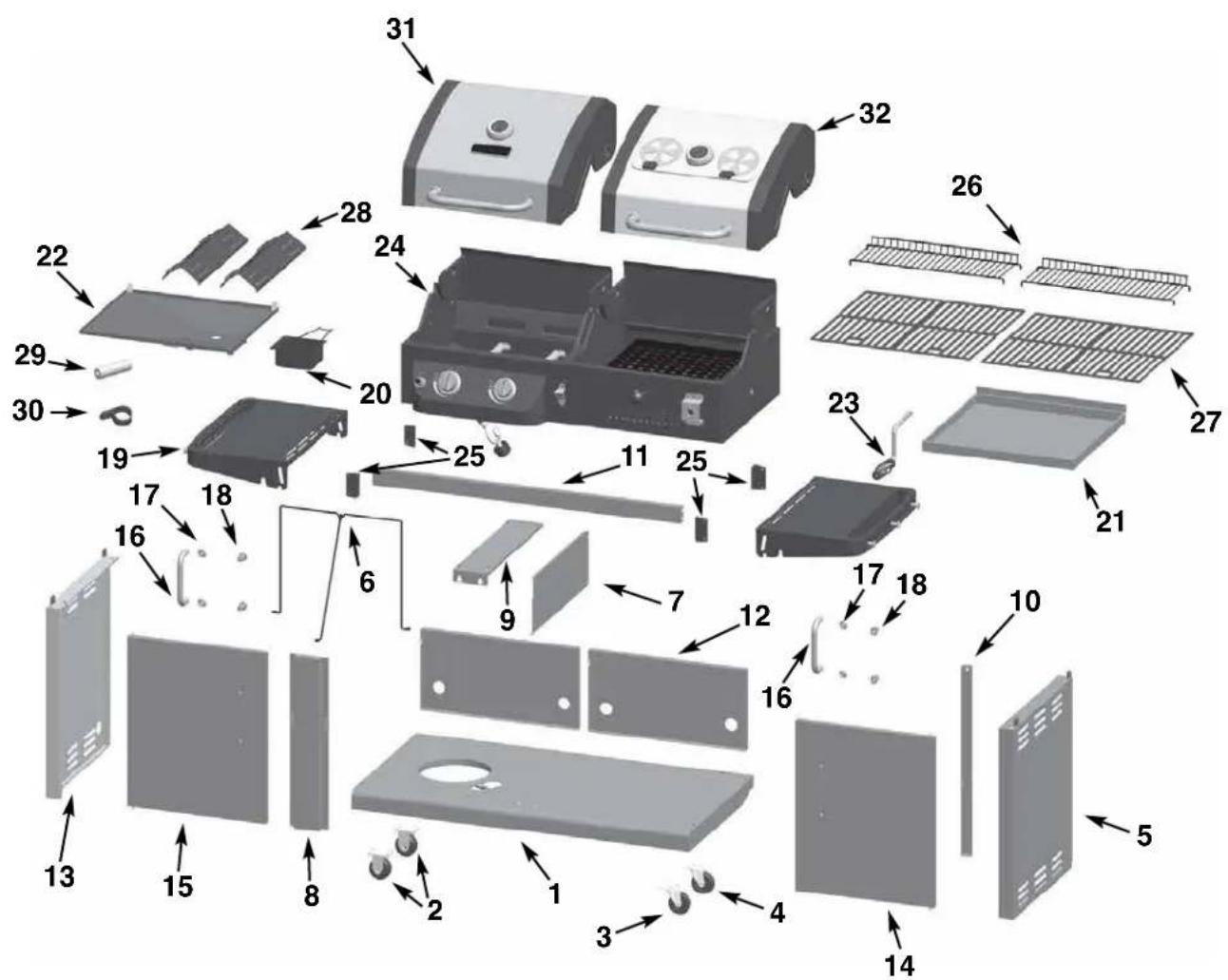

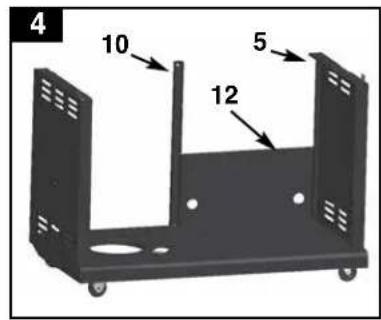

Parrilla a Doble Combustible A Tornillo M6x12 Cant.: 16 pzs B Arandela plana de 6 mm Cant.: 16 pzs C Arandela de resorte de 6 mm Cant.: 16 pzs9 Aditamentos utilizados A Tornillo M6x12 Cant.: 1 pcs Paso 3: Acople la platina vertical posterior del carrito (10) a la mitad de la parte posterior de la repisa inferior (1) mediante un tornillo M6x12 (A). Apriete el tornillo. Paso 4: Inserte un tornillo M6x12 (A) en cada uno de los agujeros traseros del panel derecho del carrito y de la platina vertical posterior del carrito (5 & 10), dejando 4-6mm de separación desde la cabeza del tornillo al panel derecho y a la platina vertical posterior del carrito (5 & 10). Acople uno de los paneles posteriores del carrito (12) deslizando los orificios tipo- cerradura en el panel posterior del carrito sobre los tornillos insertados; y luego empuje con fuerza. Asegure el panel trasero del carrito (12) a la repisa inferior (1) mediante dos tornillos M6x12 (A). Apriete los dos tornillos M6x12 al panel derecho del carrito y a la platina vertical posterior del carrito (5 y 10).

Aditamentos utilizados Paso 5: Inserte un tornillo M6x12 (A) en cada uno de los orificios traseros del panel izquierdo del carrito y de la platina vertical posterior del carrito (13 y 10), dejando 4-6mm de separación desde la cabeza del tornillo al panel izquierdo del carrito y a la platina vertical posterior del carrito (13 y 10). Fije los otros paneles traseros del carrito (12) deslizando los orificios tipo- cerradura en el panel posterior del carrito sobre los tornillos in sertados y luego empuje con fuerza. Asegure el panel trasero del carrito (12) a la repisa inferior (1) mediante dos tornillos M6x12 (A). Apriete los dos tornillos M6x12 sobre el panel izquierdo del carrito y la platina vertical trasera del carrito (13 y 10). Paso 6: Acople la exclusión del tanque de gas (6) a la repisa inferior (1) por medio de tres tornillos M4x12 (D). Aditamentos utilizados D Tornillo M6x12 Cant.: 3 pcs

Parrilla a Doble Combustible11 Aditamentos utilizados A Tornillo M6x12 Cant.: 2 pcs Paso 7: Pre-ensamble la platina vertical frontal del carrito (8) y la abrazadera de la puerta delantera superior (11) formando una "T", utilizando dos tornillos M6x12 (A). Paso 8: Pre-ensamble la platina vertical frontal del carrito (8) y abrazadera de la puerta delantera superior (11) como una "T". Inserte dos tornillos M6x12 (A) en cada uno de los agujeros de montaje superiores (etiquetados como AA) en los paneles izquierdo y derecho del carrito (13 y 5), dejando 4-6mm de separación desde la cabeza del tornillo a los paneles izquierdo y derecho del carrito (13 y 5). Acople la platina vertical frontal del carrito (8) y el ensamble de la abrazadera de la puerta frontal superior (11) mediante la colocación de los agujeros tipo-cerradura sobre la cabeza del tornillo insertado (A) en los paneles laterales (13 y 5); deslice la abrazadera de la puerta frontal superior (11) de modo que la cabeza del tornillo esté sobre el orificio más pequeño. Asegure los tornillos, pero no los apriete completamente en este momento. Asegure otros dos tornillos M6x12 en los orificios (etiquetados como BB). Finalmente, asegure la platina vertical frontal del carrito (8) a la repisa inferior (etiquetada como CC) utilizando dos tornillos M6x12 (A).). Aditamentos utilizados A Tornillo M6x12 Cant.: 6 pcs

Parrilla a Doble Combustible7 Paso 9: Coloque el escudo térmico (7) en la platina vertical trasera del carrito (10), como se ilustra en la figura aumentada B que se encuentra debajo. Asegure el escudo térmico (7) a la platina vertical frontal del carrito (8, etiquetada como AA) utilizando dos M4x12 tornillos (D); asegure el escudo térmico (7) a la platina vertical trasera del carrito (10, etiquetada como CC) utilizando dos tornillos M4x12 (D). Aditamentos utilizados D Tornillo M4x12 Cant.: 4 pcs

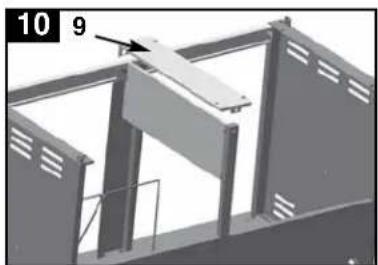

Parrilla a Doble CombustiblePaso 10: Inserte dos tornillos M6x12 (A) en la abrazadera de la puerta frontal superior (11, etiquetada como AA y BB), dejando 4-6mm de separación desde la cabeza del tornillo a la abrazadera de la puerta frontal superior (11). Acople la platina de la cruz media del carrito (9) mediante la colocación de los orificios tipo-cerradura sobre la cabeza del tornillo (A) en la abrazadera de la puerta frontal superior (11); deslice la platina de la cruz media del carrito (9) de modo que la cabeza del tornillo esté sobre la parte más pequeña del hueco tipo-cerradura. Asegure los tornillos pero sin apretar completamente en este momento. Instale un tornillo M6x12 (A), marcado como CC. Apriete los tornillos. Aditamentos utilizados A Tornillo M6x12 Cant.: 3 pcs

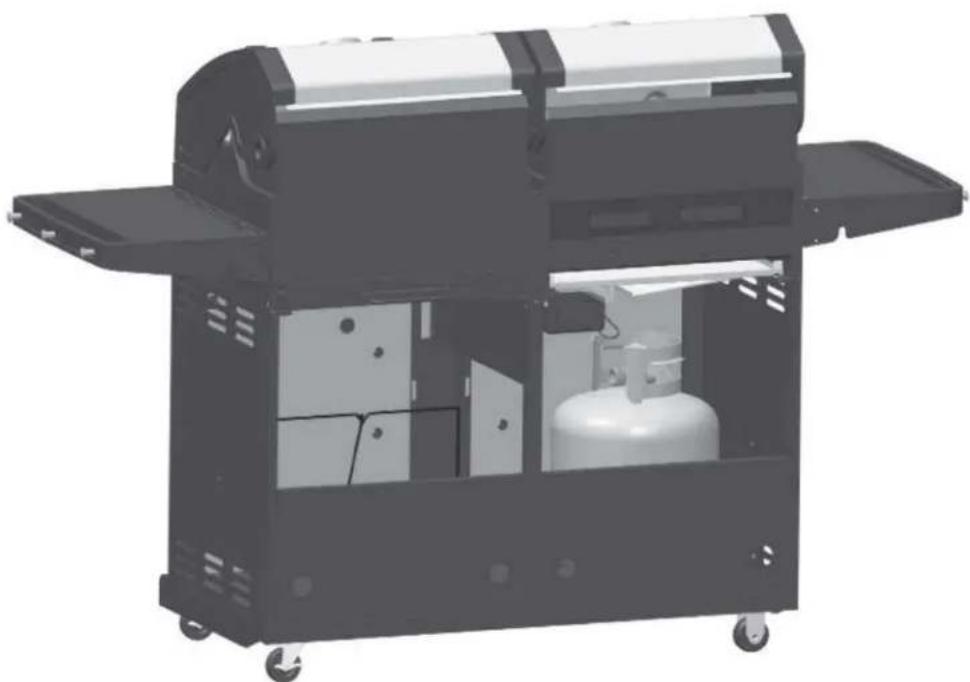

Vista desde la parte posterior.

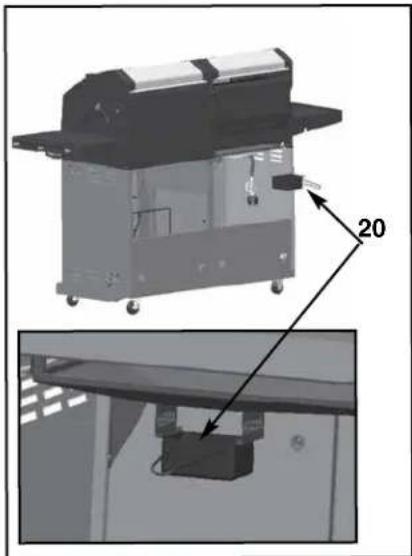

INSTRUCCIONES DE ENSAMBLAJE

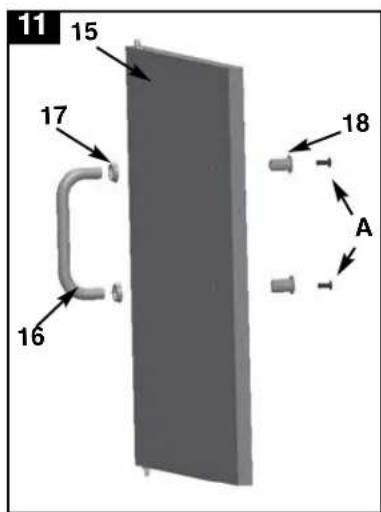

Parrilla a Doble Combustible14 Aditamentos utilizados A Tornillo M6x12 Cant.: 4 pcs (Pre-montado en la puerta del gabinete se encarga de) Paso 11: Retire de la manija de la puerta, los dos tornillos M6x12 (A) pre-instalados y el pasador de la manija de la puerta (18). Inserte los 2 pasadores de la puerta (18) dentro de los orificios situados en la parte posterior del ensamble de la puerta izquierda (15); inserte dos tornillos M6x12 (A) dentro del pasador de la manija de la puerta (18), a través de los biseles de la manija de la puerta (17) y en los agujeros roscados en la manijas de la puerta. Apriete los tornillos. Repita lo mismo con el ensamble de la puerta derecha (14).

Paso 12: Inserte el pin de la bisagra inferior del ensamble de la puerta izquierda (15) en el orificio (etiquetado como AA) en la repisa inferior (1). Presione a mano el pin de la bisagra en la parte superior del ensamble de la puerta izquierda (15) e introdúzcalo dentro del agujero (etiquetado como BB) de la abrazadera frontal superior (11). Repita lo mismo con el ensamble de la puerta derecha (14).

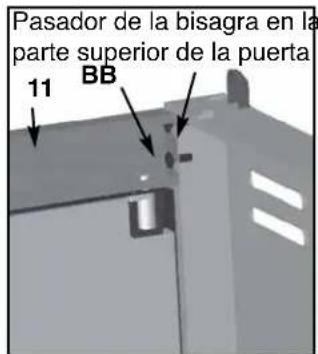

Pasador de la bisagra en laparte superior de la puerta

Parrilla a Doble Combustible15 Paso 13: Coloque cuidadosamente el cuerpo de la parrilla (24) entre los paneles izquierdo y derecho del carrito (13 y 5). Ajuste el cuerpo de la parrilla (24) de modo que los orificios en el cuerpo de la parrilla (24) estén alineados con los orificios en las pestañas de los paneles laterales del carrito (13 y 5). NOTA: Asegúrese de que la manguera de gas esté dentro del carrito. Fije el cuerpo de la parrilla (24) mediante dos tornillos M6x12 (A) y arandelas planas (B) en cada lado. Aditamentos utilizados A Tornillo M6x12 Cant.: 4 pcs

Parrilla a Doble Combustible16 Paso 14: Coloque con cuidado el ensamble de la tapa de la parrilla de gas (31) y el ensamble de la tapa de la parrilla de carbón (32) en la parrilla de gas y en la cámara de combustión de carbón respectivamente. Inserte 1 pin de pivote de la tapa A-izquierdo y derecho HH dentro del agujero en el costado izquierdo del panel izquierdo de la tapa de la cámara de combustión de gas (31); Inserte 1 pin de pivote de la tapa A-izquierdo y derecho (H) en el orificio del panel derecho de la cámara de combustión de carbón a través del agujero de montaje derecho en el costado derecho del ensamble de la tapa de la parrilla de carbón (32); Inserte 1 pin de pivote de la tapa B- Medio II dentro del agujero en el lado derecho de la cámara de combustión de gas a través del agujero a la derecha del ensamble de la tapa de la parrilla de gas (31), del agujero en el lado izquierdo del ensamble de la tapa de la parrilla de carbón (32), y del agujero en el lado izquierdo de la cámara de combustión de carbón. Nota: Levante el ensamble de la tapa de la parrilla de gas (31) y el ensamble de la tapa de la parrilla de carbón (32), mientras inserta los pines de pivote de las tapas; asegúrese de que los orificios estén en posición. Asegure el pin de pivote de la tapa A - izquierdo y derecho (H) y el pin de pivote de la tapa B-Medio II con 3 tuercas de sombrero (J) y 3 arandelas planas (B).

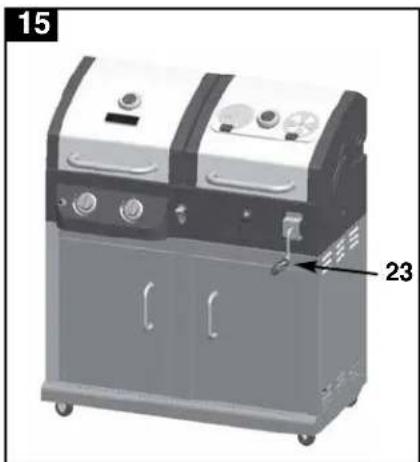

Parrilla a Doble Combustible16 Paso 15: Acople la manija de ajuste de la bandeja de carbón (23) al cuerpo de la parrilla (24) girando la manija hacia la derecha. Inserte el pasador de seguridad (G), mientras que la manija de ajuste de la bandeja de carbón (23) gira en posición.

Aditamentos utilizados G Pasador de chaveta Cant.: 1 pcs Paso 16: Instale por separado cuatro soportes de las mesas auxiliares (25) con dos tornillos M6x12 (A), en los orificios (marcados como AA) en el lado del cuerpo de la parrilla (24) y apriete los tornillos.

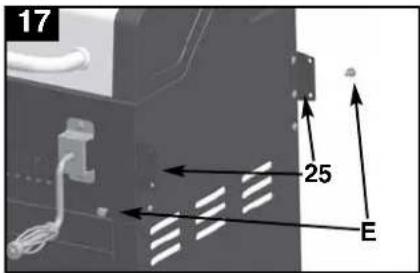

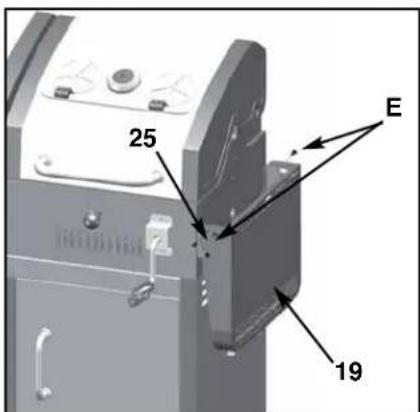

Paso 17: En primer lugar, enrosque 2 tornillos de tope (E) en los agujeros de los soportes de las mesas auxiliares (25) como se muestra. Asegure la mesa auxiliar (19) al soporte de dicha mesa (25) apretando los 2 tornillos de tope (E) en los orificios, como se muestra. Repita este paso con la otra mesa auxiliar.

POSIBLEMENTE LESIÓN GRAVE A LA LESIONES O MUERTE. CONSULTE EL

MANTENIMIENTO INSTRUCCIONES DE SECCIÓN COMPROBAR

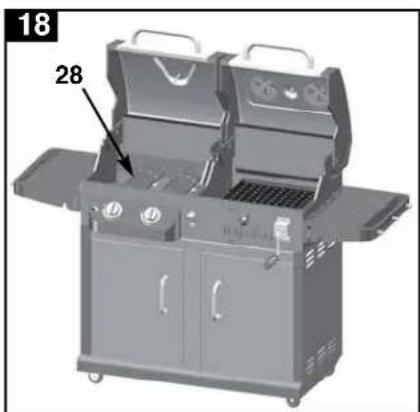

CORRECTAMENTE EL COMPROMISO. Paso 18: Coloque la cubierta de calor (28) en el cuerpo de la parrilla de gas (24).

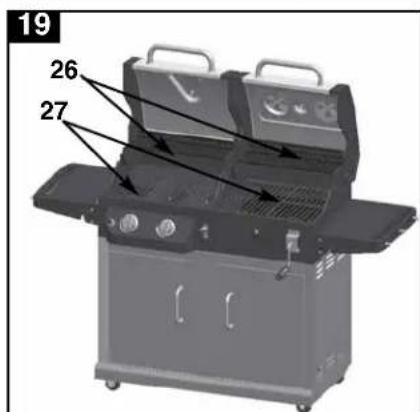

Paso 19: Coloque la parrilla de cocción (27) en el cuerpo de la parrilla (24); luego acople la rejilla de calentamiento (26) en el cuerpo de la parrilla (24). Nota: La rejilla de calentamiento (26) se inserta en los cuatro agujeros que están en ambos lados del cuerpo de la parrilla (24).

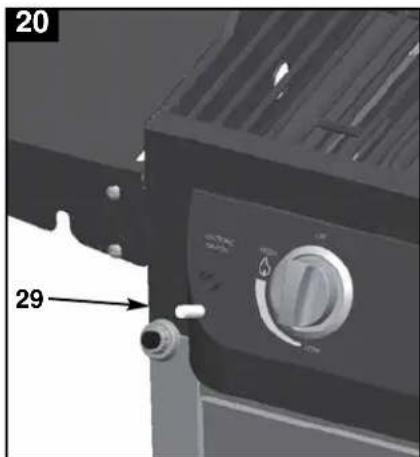

Parrilla a Doble Combustible19 Paso 20: Retire los tornillos de la tapa del encendedor y coloque la pila AAA (29) en el cuerpo del encendedor, con el positivo '+' hacia fuera. Vuelva a colocar la tapa del encendedor.

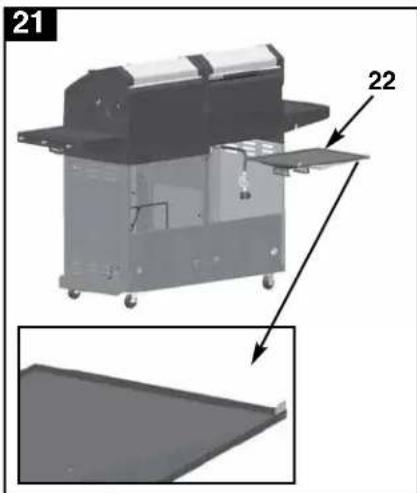

Paso 21: Inserte en posición la bandeja para la grasa (22), deslizándola en el cuerpo de la parrilla de gas desde la parte posterior (como se ilustra), a lo largo de los rieles situados justo debajo de la parte inferior del cuerpo de la parrilla. NOTA: La bandeja para la grasa DEBE estar en la posición como se muestra a continuación (los rieles de soporte de la taza para la grasa deben estar a su izquierda si está mirando la parte trasera de la parrilla). Inserte la taza para la grasa (20) en posición deslizándola en los rieles de soporte en el lado inferior de la bandeja para la grasa.

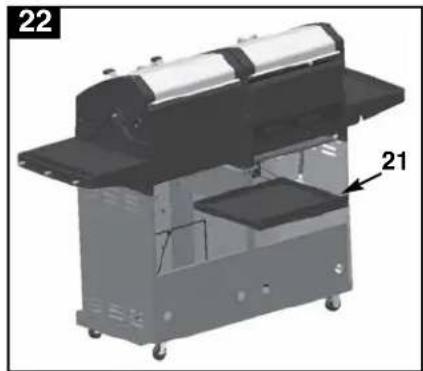

Parrilla a Doble Combustible20 Paso 22: Inserte la bandeja de carbón (21) en los rieles de soporte en la parte inferior del cuerpo de parrilla de carbón.

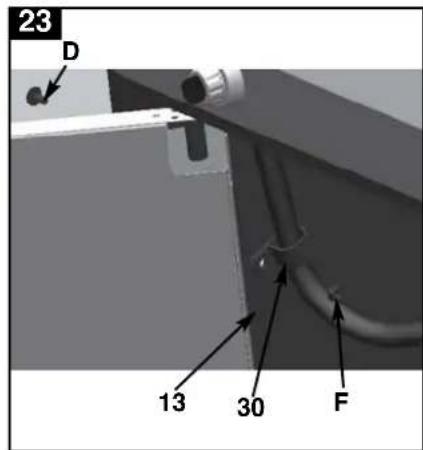

Paso 23: Asegure la manguera de gas y el ensamble del soporte de la manguera de gas PL (30) al ensamble del panel izquierdo del carrito (13), apretando un tornillo M4x12 (D) y una tuerca M4 (F) en el orificio en la mesa auxiliar izquierda. NOTA: El soporte de la manguera de gas LP (30) debe rodear completamente la manguera de gas antes de fijarla al panel izquierdo del carrito (13) como se muestra.

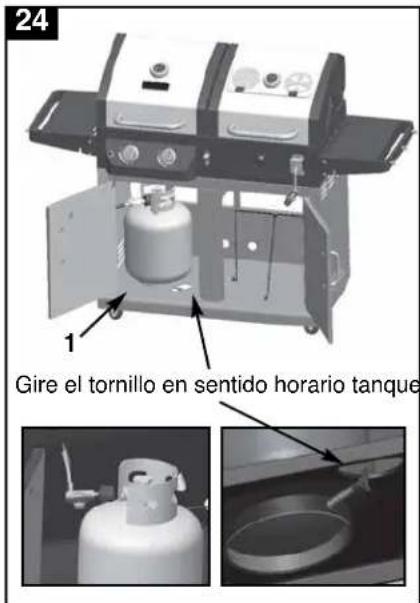

Hardware Used D Tornillo M4x12 Cant.: 1 pcs F M4 Tuerca Cant.: 1 pcs Paso 24: Abra el ensamble de la puerta del carrito (15 y 14) e inserte el cilindro de gas PL (vendido por separado) en la anidación situada en la repisa inferior (1). Alinie el acoplamiento del tornillo manual de la manguera / regulador con la válvula roscada del cilindro, girando el cilindro de gas PL hasta que quede en la posición correcta. Apriete a mano el acoplamiento manguera / regulador a la válvula roscada del cilindro de gas PL. Apriete el tornillo del tanque hasta que el cilindro esté asegurado dentro del anidamiento de la repisa inferior (1).

Gire el tornillo en sentido horario tanque.

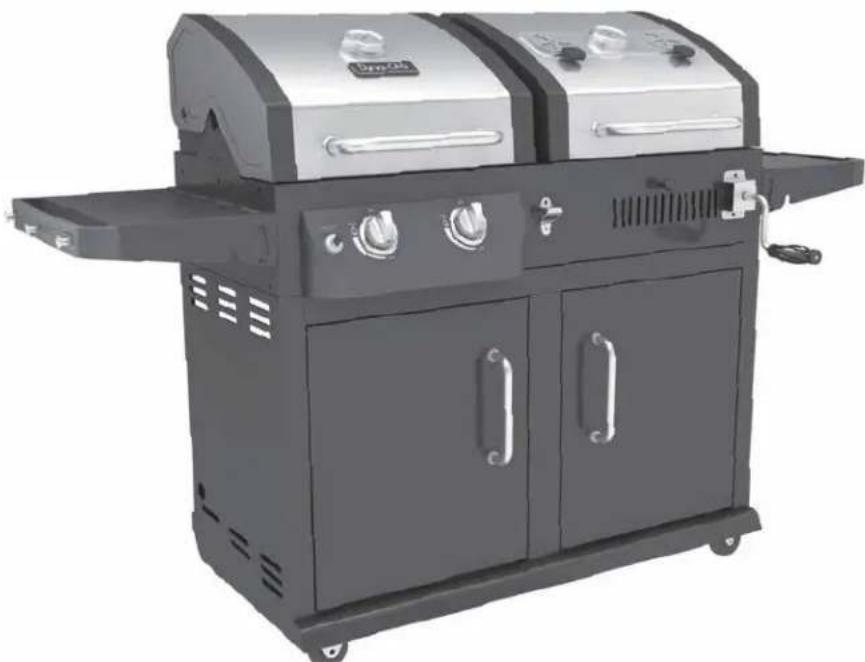

Parrilla a Doble Combustible21 Grill Completamente Montado Vista frontal Vista posterior

INSTRUCCIONES DE ENSAMBLAJE

Parrilla a Doble Combustible22 Parrilla a Doble Combustible

INSTRUCCIONES DE FUNCIONAMIENTO PARA LOS QUEMADORES A GAS PRECAUCIÓN Use solamente el ensamble del regulador y la manguera incluido. Si necesita un repuesto, llame a nuestro centro de servicio al cliente. No use piezas de repuesto que no están diseñadas para esta parrilla. Conexión del cilindro de gas: CONEXIÓN DEL CILINDRO DE GASEl cilindro de suministro de gas propano que se utilizará debe estar fabricado y marcado según las especificaciones para cilindros de gas PL del Departamento de Transporte de EE.UU. (DOT) o la Ley nacional de Canadá, CAN/CSA-B339, cilindros, esferas y tubos para el transporte de mercancías peligrosas; y la Comisión, según corresponda; y debe incluir un dispositivo de prevención de sobrellenado homologado. Sólo use cilindros de 9,07 kg (altura 450,85 mm, diámetro del tanque 304,80 mm, diámetro de la base: 203,20 mm) equipado con un dispositivo de conexión para el cilindro compatible con la conexión para electrodomésticos para cocinar en exteriores. El cilindro debe incluir un anillo para proteger su válvula. No debe dejar caer el cilindrode gas ni manipularlo bruscamente.Si no utiliza el electrodoméstico, debe desconectar el cilindro de gas. Puede almacenar la unidad en el interior SÓLO si desconecta y retira el cilindro del electrodoméstico. Los cilindros se deben almacenar en el exterior, fuera del alcance de los niños, y no deben almacenarse en un edificio, garaje o cualquier otra área cerrada. Elcilindro nunca se debe almacenar en lugares en que las temperaturas puedan superar los 51,7 ºC.Coloque la tapa en la salida de la válvula del cilindro cuando no esté en uso. Sólo instale el tipo de tapa que se proporciona con la válvula del cilindro en la salida de la válvula del cilindro. Otros tipos de tapas o taponespueden causar una fuga de propano.Antes de realizar la conexión, asegúrese de que no haya suciedad en la salida del cilindro de gas, la salida dela válvula del regulador o en la salida y los orificios de los quemadores. Conecte la válvula del regulador y apriete firmemente con la mano. Mantenga la válvula del cilindro de propano cerrada y desconecte el cilindrode propano de la válvula del regulador cuando no use la parrilla.NO obstruya el flujo del aire de combustión y del aire de ventilación a la parrilla. El cilindro de propano debeestar arreglado para extracción de vapor y equipado con un dispositivo de prevención de sobrellenado ho- mologado. Coloque el cilindro en la orientación correcta para realizar la extracción de vapor. NOTA: El cilindro debe estar completamente vertical para que el cilindro sólo tenga extracción de vapor. Correcto Incorrecto Incorrecto23 Para desconectar: Cierre completamente la válvula del tanque girándola en dirección de las manecillas del reloj . Gire la tuerca de acoplamiento en dirección contraria a las manecillas del reloj hasta que el ensamble del regulador se separe.

PRECAUCIÓN ADVERTENCIA a. No almacene un tanque de gas PL de reserva debajo o cerca de este electrodoméstico. b. Nunca llene el tanque más allá del 80% de su capacidad. c. Si no sigue con precisión la información en (a) y (b), puede provocar un incendio que produzca lesiones graves o la muerte. NOTA: Es posible que otros cilindros sean aceptables para su uso con este electrodoméstico si es que son compatibles con el orificio de alojamiento y los medios de retención del electrodoméstico. Consulte el Paso 20 de las Instrucciones de ensamblaje para conocer la conexión correcta del cilindro al soporte del cilindro. SE DEBEN SEGUIR TODAS LAS INSTRUCCIONES Y MEDIDAS DE SEGURIDAD DE ESTA PÁGINA PARA EVITAR INCENDIOS, DAÑOS Y/O LESIONES. ADVERTENCIA En el proceso de conexión, asegúrese de que:

• el conector de entrada del regulador coincida con la salida de la válvula del cilindro de manera correcta, segura y firme, y;

• la manguera de gas propano no entre en contacto ni permanezca en contacto con la cámara de combustión. CONEXIÓN DEL TANQUE DE GAS PROPANO

1. La perilla del tanque de gas propano debe estar cerrada. Asegúrese de girar la perilla en dirección

de las manecillas del reloj hasta que se detenga por completo. Se debe adaptar el sistema de suministro del cilindro para la extracción de vapores.

2. Verifique que la perilla de control en la unidad de control esté apagada.

3. Retire la tapa protectora de la válvula del tanque de gas propano y la

tuerca del conector.

4. Sostenga el regulador con una mano e inserte la boquilla en la salida de

la válvula. Asegúrese de que la boquilla esté centrada en la salida de la válvula. La tuerca del conector se conecta a las roscas externas grandes en la salida de la válvula. Tenga cuidado, no dañe las roscas de la conexión.

5. Apriete a mano la tuerca del conector en dirección de las manecillas del reloj hasta que se

detenga por completo. Apriete bien, a mano solamente. No use herramientas. Recto INSTRUCCIONES DE FUNCIONAMIENTO PARA LOS QUEMADORES A GAS Parrilla a Doble Combustible24 Encendido de la parrilla

Después de hacer todas las conexiones, verifique que ninguna de las conexiones y los conectores de la válvula del tanque de gas PL, la manguera de gas ni el regulador tenga fugas con una solución de agua y jabón. Para evitar incendios o explosiones al revisar una fuga:

• Siempre realice la prueba de fuga antes de encender la parrilla.

• No fume durante la prueba de fuga.

• Siempre realice las pruebas de fugas en exteriores, en un área bien ventilada.

• No utilice ninguna fuente de llamas al realizar la prueba de fugas.

• No use la parrilla hasta que haya corregido todas las fugas.

• Si no puede corregir una fuga, desconecte el suministro de propano y llame a un proveedor de servicios de electrodomésticos a gas. REALIZACIÓN DE UNA PRUEBA DE FUGAS

• Prepare una solución de prueba de fugas mezclando 1 parte de detergente líquido para platos y 3 partes de agua. La solución total necesaria es de aproximadamente 59,15 a 88,72 ml (2 a 3 oz).

• Coloque la solución para pruebas de fugas en una botella con atomizador.

• Asegúrese de que todas las perillas de control estén en la posición “OFF” (APAGADO).

• Abra la válvula del tanque de gas PL.

• Rocíe la solución para pruebas de fugas en todas las conexiones y los conectores por donde circule gas. La presencia de burbujas donde se aplicó la solución para pruebas indica una fuga de gas. Si detecta fugas o huele u oye gas, cierre el tanque de gas PL inmediatamente y repare o reemplace la pieza defectuosa. No use la parrilla hasta que haya corregido todas las fugas. Antes del primer uso Retire todo elemento colgante o correas de plástico, si las hay. Antes de cocinar en la nueva parrilla a gas, es importante limpiar la parrilla con calor. Para hacerlo, haga funcionar la parrilla durante aproximadamente 15 minutos con la tapa cerrada y todas las perillas de control del quemador principal en la posición máxima. Esto limpiará las piezas internas quemando cualquier residuo y disipará el olor del proceso de fabricación. NOTA: NO es necesario realizar este procedimiento con el quemador lateral. PRECAUCIÓN: Si la llama se apaga de manera accidental durante el encendido o el funcionamiento, CIERRE inmediatamente la válvula del cilindro y las perillas de control. INSTRUCCIONES DE FUNCIONAMIENTO PARA LOS QUEMADORES A GAS Parrilla a Doble Combustible25 INSTRUCCIONES DE ENCENDIDO PARA PARA LA PARRILLA A GAS

INSTRUCCIONES DE FUNCIONAMIENTO PARA LA PARRILLA A GAS Advertencia: No se incline sobre la parrilla cuando al este encendiendo. Lea las instrucciones antes de encender.

1. Verifique que las perillas de control de encendido estén en la posición de O OFF (APAGADO).

2. Abra completamente la válvula del tanque girándola en dirección contraria a las manecillas

3. Abra la tapa durante el encendido.

4. Presione la perilla de control de encendido y se gira la perilla de control lateral derecha

hasta la posición HIGH (ALTA). El quemador debe encenderse.

5. Repita el procedimiento para todos los otros quemadores.

Si el encendido no se produce dentro de los 5 segundos, inmediatamente gire la perilla de control a la O OFF (APAGADO) posición. Espere 5 minutos y repita el paso 4 anterior o se refieren a coincidir con las instrucciones de encendido con fósforos.

Si el quemador continúa sin encenderse, verifique que el cilindro tiene gas y siga las instrucciones de encendido con fósforos.

Parrilla a Doble Combustible26 La iluminación de la parrilla de gas con el titular del partido. Asegúrese de que todos los controles de los quemadores estén apagados, excepto para el quemador está encendido y los quemadores que se han iluminado. INSTRUCCIONES DE FUNCIONAMIENTO PARA LA PARRILLA A GAS Parrilla a Doble Combustible

INSTRUCCIONES DE APAGADO

1. Gire las perillas de control en dirección de las manecillas del reloj hacia la posición

2. Cierre la válvula del tanque completamente girándola en dirección de las manecillas del reloj.

Corte el suministro de gas propano en el cilindro cuando no utilice el electrodoméstico. ENCENDIDO DE LA PARRILLA DE GAS CON UN PARTIDO Advertencia: No se incline sobre la parrilla cuando la encienda. Lea las instrucciones antes de encender.

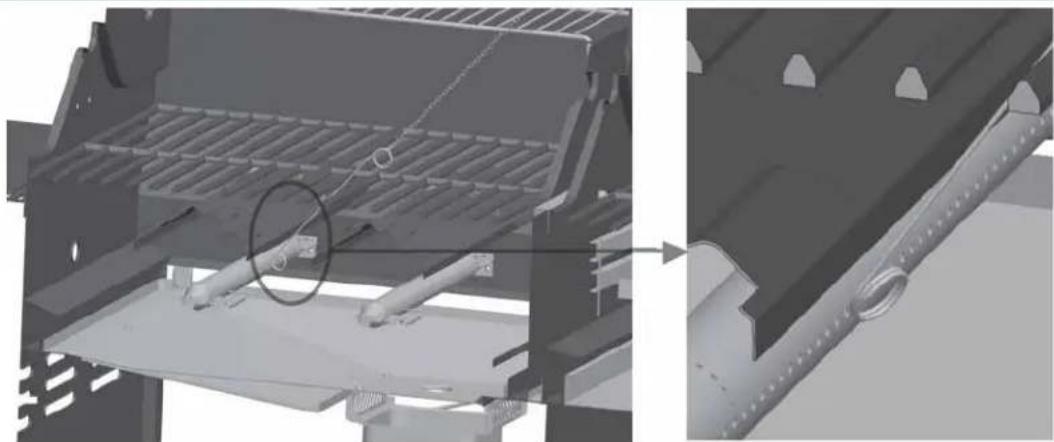

2. Insertar un partido en el extremo del soporte partido que está instalado en el interior de la puerta

3. Encienda el partido.

4. Colocar inmediatamente el fósforo encendido a través de los espacios en las puertas de la parrilla

cerca de los puertos del quemador entre las tiendas de calor tal como se muestra. Asegúrese de que el fósforo encendido está cerca de los orificios del quemador.

5. Pulse en el botón de control que opera el quemador y gire hacia la izquierda para

posición [[[[ HIGH (ALTA) y el quemador debe encenderse inmediatamente.

6. Repita los pasos 2 ~ 5 a encender los quemadores restantes.

7. Ajustar la configuración de los quemadores de cocción deseado.

PELIGRO27 Advertencia: No se incline sobre la parrilla al encenderla. Lea las instrucciones antes de encender la parrilla. Puede comenzar a cocinar cuando las briquetas tengan una leve capa de ceniza gris (aproximadamente 25 a 30 minutos). Ajuste de la temperatura Esta parrilla cuenta con una bandeja para carbón ajustable. Al girar la manivela, se puede hacer subir o bajar la bandeja para carbón hasta la altura deseada. Esto permite distintas configuraciones de calor dependiendo de los alimentos que desee cocinar y de la temperatura a la que desea cocinar. También permite limpiar fácilmente el interior de la cámara de combustión una vez que la unidad se haya enfriado completamente. No se recomienda elevar una bandeja para carbón completamente cargada más allá de la configuración de altura media. NOTA: La rejilla tiene un recubrimiento de porcelana frágil. Manipúlela con cuidado para evitar dañarla. No enfríe la rejilla con agua fría mientras está caliente, ya que el recubrimiento podría quebrarse. Deje que la rejilla se enfríe por sí sola. Para obtener el calor/la temperatura máxima, abra ambos orificios de ventilación listonados ubicados en la tapa de la parrilla, según se requiera. Para disminuir el calor o la temperatura, cierre los orificios de ventilación. NOTA: La temperatura no debe superar los 260 °C. Si la temperatura excede los 260 °C, debe disminuir la cantidad de briquetas que colocó en la bandeja para carbón. La temperatura de cocción adecuada no debe superar los 260 °C. Curado de la unidad

1. Antes de cocinar por primera vez, deberá curar la unidad para mejorar la cocción y proporcionar

una mejor durabilidad general. No seguir al pie de la letra estos pasos podría afectar el resultado final o impregnar los alimentos con un sabor metálico.

2. Retire todas las etiquetas de fábrica que vienen con la unidad, cuidando de NO eliminar las marcas

de seguridad de la misma.

• CURADO DE LA UNIDAD: Antes de cocinar por primera vez, coloque alrededor de 40 briquetas en la bandeja para carbón. No coloque briquetas contra las paredes de la bandeja.

• Recubra las superficies interiores de la parrilla a carbón sólo con aceite de cocina vegetal. Encendido de la parrilla a carbón

PELIGRO DE MONÓXIDO DE CARBONO

La quema de carbón en interiores puede ser fatal, ya que se genera monóxido de carbono, el cual no produce olor. NUNCA queme carbón en el interior de casas, garajes, vehículos o carpas. INSTRUCCIONES DE FUNCIONAMIENTO PARA LA PARRILLA A CARBÓN PELIGRO Parrilla a Doble Combustible28

• Encienda las briquetas y ubique la bandeja para cenizas a una altura media con ayuda de la manivela.

• Siga calentando de manera sostenida durante aproximadamente dos horas con la tapa cerrada y todos los reguladores de tiro abiertos en 1/4. Deje que la unidad se enfríe adecuadamente.

• Una vez terminado este proceso, la unidad está lista para usarse. Puede aparecer óxido en el interior de la parrilla. Dejar un delgado recubrimiento de aceite vegetal en las superficies interiores ayudará a proteger la parrilla. Las superficies exteriores de la parrilla ocasionalmente pueden necesitar un retoque. Recomendamos usar pintura negra en aerosol para altas temperaturas disponible en el comercio. ¡NUNCA PINTE EL INTERIOR DE LA UNIDAD! ADVERTENCIA: Estas piezas metálicas pueden calentarse mucho cuando la parrilla está en uso. Use siempre guantes resistentes al calor para manipular estas piezas. Nunca utilice líquido encendedor para carbón, gasolina, queroseno o alcohol en un artefacto de encendido eléctrico. Uso de la parrilla Se recomienda el uso de carbón como fuente de combustible para asar, si la fuente de combustible se coloca y se consume en la bandeja para carbón. No encienda un fuego muy grade. Recomendamos encender un fuego con no más de 1,36 kg de carbón (aproximadamente 55 briquetas) y agregar más según se necesite durante la cocción. Después que el fuego se consuma, coloque las rejillas de coc- ción en la unidad. No leer ni seguir las instrucciones para encender carbón puede provocar lesiones personales graves o daños a la propiedad.

OPERATION INSTRUCTIONS FOR CHARCOAL GRILL

Parrilla a Doble Combustible29

El mejor momento para “quemar” la suciedad las rejillas de cocción es después de cada uso (aproximada-mente 15 minutos). La parrilla ya está caliente desde la cocción, por lo tanto, requiere menos combustiblepara obtener la temperatura necesaria para “quemar” la suciedad.Para “quemar” la suciedad o limpiar con calor la parrilla, gire los quemadores a la posición máxima y déje-los encendidos durante 15 minutos con la tapa cerrada. Luego apague los quemadores y use un cepillo de alambre para limpiar el exceso de residuos de alimentos de las rejillas. NOTA: NO es necesario realizar este procedimiento con el quemador lateral.Las rejillas de porcelana tienen un acabado de esmalte (similar al vidrio) y se deben manipular con cuidadopara no descascararlas.Rejillas de cocción

Otras piezas PRECAUCIÓN: Asegúrese de que la parrilla esté fría antes de limpiarla y realizar mantenimiento y de que el suministro de gas esté cortado en el cilindro de PL.El encendido electrónico requiere una batería alcalina “AA”, que viene incluida. ADVERTENCIA NO mezcle baterías antiguas con nuevas.NO mezcle baterías alcalinas, estándar (zinc-carbono) o recargables (níquel cadmio).NO incinere las baterías, una eliminación incorrecta de las baterías puede provocar que éstas exploten o se filtren.Artículos de limpieza recomendadosDetergente líquido suave para platos, agua tibia, almohadilla de limpieza de nailon, cepillo de alambre.NO use limpiadores que contengan ácido, aguarrás ni ninguna sustancia abrasiva.Superficies exterioresSe recomienda usar sólo detergente para platos suave y agua caliente para limpiar la parrilla y suspiezas.Enjuague con agua tibia.Bandeja inferior interior del cuerpo de la parrillaPara evitar llamaradas, la bandeja inferior de la cámara de cocción se debe mantener limpia de formaregular. Retire los residuos con un cepillo, raspador y/o almohadilla de limpieza. Lave con detergente paraplatos suave y agua tibia. Enjuague con agua tibia. Evite salpicar agua en los tubos venturi de los quemadores.Cámaras de calorLimpie los residuos con un cepillo de alambre y lave con detergente para platos suave y agua tibia.Enjuague con agua tibia.Recipiente de grasa Vacíe el recipiente de grasa y limpie con detergente para platos suave y agua tibia de forma regular. Parrilla a Doble Combustible30 Parrilla para calentar Rejillas de cocción Cámaras de calor

1. Asegúrese de que todas las

perillas de control se encuentren en la posición OFF (APAGADO), que la válvula del tanque de PL esté cerrada y que el tanque esté desconectado del regulador y alejado de la parrilla.

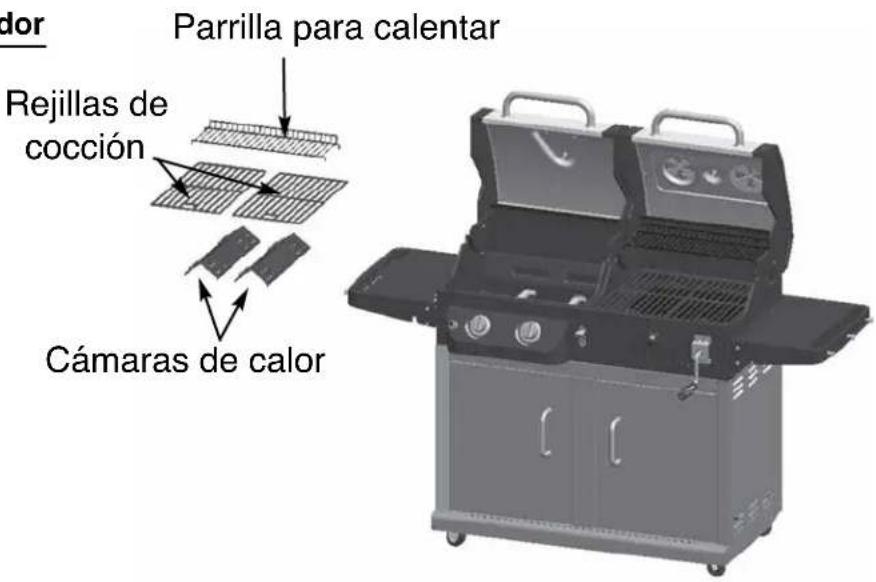

2. Abra la tapa y retire la rejilla

para calentar, las rejillas de cocción y las cámaras de calor. Extracción del ensamble del quemador

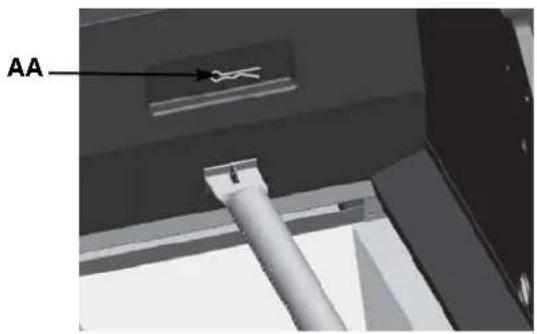

3. Retirar los pasadores de bisagra

(etiquetado como AA en la figura a continuación).

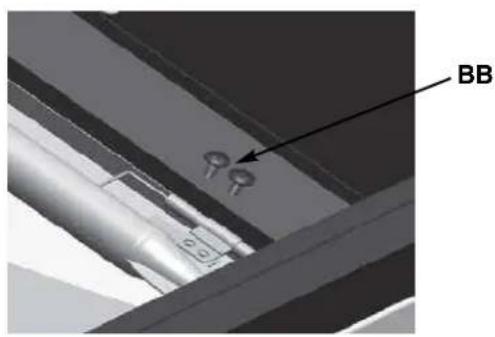

4. Retire los tornillos (marcados

como BB En la figura siguiente).

CUIDADO Y MANTENIMIENTO

Parrilla a Doble Combustible31 1. Asegúrese de que todos los orificios del quemador están libres de obstrucciones. El uso de unalfiler o un clip de papel funciona bien.2. Asegúrese de que el quemador está libre de cualquier daño. Si encuentra algún daño, reemplace con quemador nuevo.3. Asegúrese de que el extremo del quemador y rejilla de aire primario se desprenden claramente de nidos de insectos, suciedad o residuos.Reinstalación del quemador de gas

• Asegúrese de que los orificios de la válvula de gas estén en la posición correcta dentro de la entrada del quemador (venturi).
• Es posible que necesite una linterna para garantizar la posición correcta.• Se recomienda ver la posición correcta por los orificios de ventilación de la cámara de combustión como se ilustra.Ver la posición correcta de la parte inferiorde la cámara de combustión.Vista inferiorCorrecto Incorrecto Incorrecto

CUIDADO Y MANTENIMIENTO

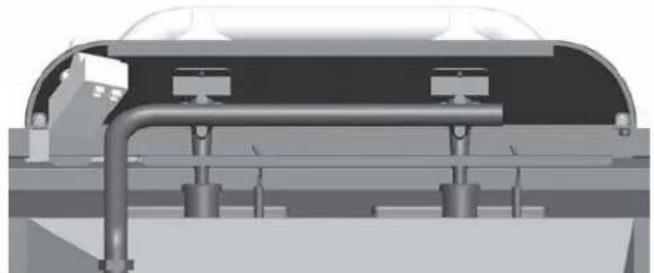

Ensamble del quemadorLimpieza del ensamble del quemador (asegúrese de que la parrilla esté fría)

ADVERTENCIA: Si no sigue las instrucciones anteriores, podría producirse un incendio o una explosión y causar lesiones graves o la muerte. Parrilla a Doble Combustible32 Parrilla a Doble Combustible

Verificación de la llama (solo en el quemador principal) Buena llama (solo quemador principal) Llama pobre Para obtener una máxima eficiencia del combustibley un máximo rendimiento de la cocción, la llama debe serde color azul con amarillo y debe medir entre 2,54 y 5,08 cmde altura. Para verificar la llama, observe la llama por elorificio de encendido con fósforos al costado de la cámarade combustión. Amarillo Azul claro Azul Amarillo Azul claro Azul Otros cuidados y mantenimiento Se recomienda que un técnico calificado realice una inspección y mantenimiento anual en este electrodoméstico. Se recomienda que verifique regularmente que no haya materiales combustibles, gasolina ni otros vapores o líquidos inflamables cerca de la zona donde está el elec- trodoméstico para cocinar en exteriores. Se recomienda que verifique regularmente que el flujo de aire de combustión y venti- lación no esté obstruido. Se recomienda que verifique regularmente que no haya desechos en las aberturas de ventilación del compartimiento del cilindro (gabinete). Se recomienda que verifique y limpie regularmente el quemador y los tubos venturi para que no haya nidos de insectos. Un tubo obstruido puede ocasionar un incendio debajo de la parrilla. 5,08 cm Agujero para ver la llama33

SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Soluciones posiblesNo hay flujo de gaso el flujo de gas estáobstruido.El quemador no seenciende con el procedimiento deencendido (se produce una chispadébil o no haychispa)• La válvula del tanque no está instalada o completamente abierta.• Tanque vacío.• Hay una mala conexión entre el regulador de la válvula y el acoplador del cilindro PL.• La entrada del quemador está bloqueada.• El electrodo de encendido puede estar cubierto de grasa o residuos.• El electrodo de encendido puede tener un cable suelto o desconectado.• El electrodo de encendido está agrietado o roto.• Se agoto la batería o la conexión de la batería es inadecuada.• Abra completamente la válvula del tanque girándola en dirección contraria a las manecillas del reloj.• Revise el nivel de combustible y reemplace el combustible si es necesario.• Cierre las perillas de la parrilla y la válvula del cilindro PL ubicada en la parte superior del cilindro y revise la conexión entre la válvula del regulador y el acoplador del cilindro. Desconecte y vuelva a conectar si es necesario.• Limpie la entrada del quemador (venturi) y el quemador como se describe en la sección Cuidado y mantenimiento del manual.• Gire las perillas de control a la posición de apagado y limpie el electrodo de encendido con alcohol para frotar y un hisopo.• Revise la conexión y vuelva a conectar los cables sueltos o desconectados.• Reemplace el electrodo de encendido (consulte la lista de piezas de repuesto).• Realice cualquiera de las siguientes acciones:a. Reemplace la batería.b. Verifique que la batería esté insertada correctamente. c. Verifique que no haya corrosión alrededor de los terminales de la batería.d. Revise las conexiones de los cables como se indicó anteriormente.

SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Soluciones posibles El quemador no se enciende al utilizar un fósforo. Calor bajo.

• El fósforo no alcanza los quemadores (cuando sostiene el fósforo con una mano).

• Hay una mala conexión entre el regulador de la válvula y el acoplador del cilindro PL.

• La entrada del quemador está bloqueada.

• El regulador de gas PL está equipado con un dispositivo de flujo excesivo que permite que los que- madores reciban suficiente gas en circunstancias normales. Los cam- bios bruscos en la presión pueden activar este dispositivo y evitar que el quemador reciba más que el mínimo flujo de gas, provocando una llama pobre y una salida de calor baja. Esto normalmente se produce porque la válvula del cilindro de gas PL se abre cuando una o más válvulas de quemadores (perillas de control) están en la posición abierta, provocando un aumento de presión que activa el dispositivo de exceso de flujo.

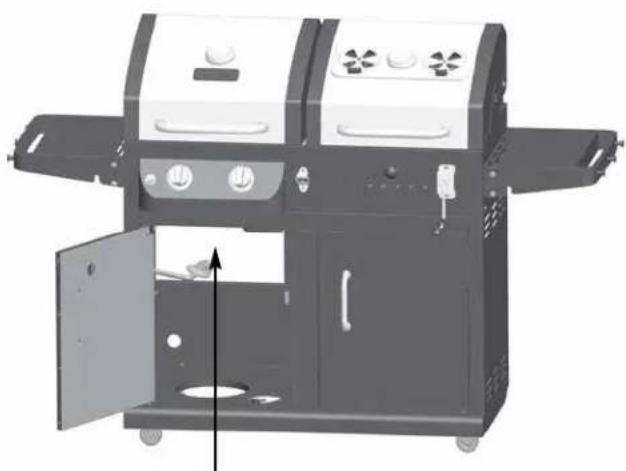

• Utilice el porta fósforos ubicado en la puerta del gabinete.

• Revise el nivel de combustible y vuelva a llenar el tanque si es necesario.

• Cierre las perillas de la parrilla y la válvula del cilindro PL ubicada en la parte superior del cilindro y revise la conexión entre la válvula del regulador y el acoplador del cilindro. Desconecte y vuelva a conectar si es necesario.

• Limpie la entrada del quemador (venturi) y el quemador como se describe en la sección Cuidado y mantenimiento del manual.

• Siga los siguientes pasos:

1. Cierre la válvula del cilindro

de gas PL en la parte superior del cilindro.

2. Asegúrese de que las válvulas

del quemador estén en la posición “OFF”.

3. Abra lentamente la válvula

del cilindro de gas PL y espere 10 segundos.

4. Siga las instrucciones de

encendido. Parrilla a Doble Combustible35 Problema Causas posibles Soluciones posibles Llamaradas excesivas.

• Acumulación de grasa y/o residuos en las cámaras de calor o la cámara de combustión.

• Goteo excesivo de grasa o marinado de los alimentos.

• La temperatura de cocción es demasiado alta.

• Limpie los componentes de la parrilla.

• Corte la grasa de la carne y use marinados que no sean a base de aceite.

• Baje la temperatura según corresponda.

SOLUCIÓN DE PROBLEMAS

Parrilla a Doble Combustible

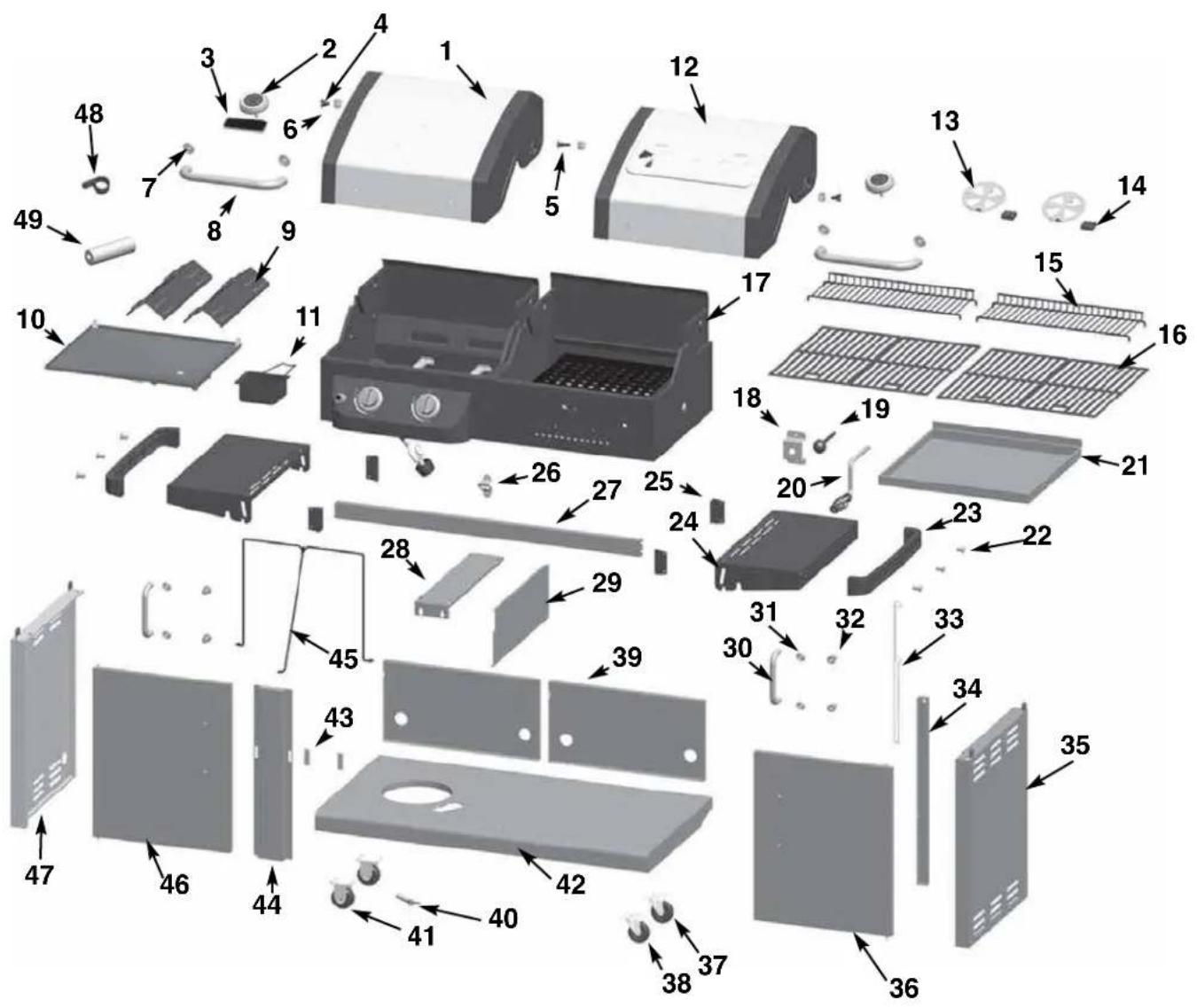

LISTA DE PIEZAS DE REPUESTO

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar37 Diag. Garantía Ref #: Pieza Descripción Pieza # 17 Subensamblaje completo

Ensamble de la tapa de la parrilla- parrilla de gas Medidor de temperatura con tuerca Emblema de Dyna-Glo Pin de pivote de la tapa- izquierdo y derecho Pin de pivote de la tapa- central Tuerca de sombrero-asegura especialmente el pin de pivote de la tapa Bisel de la manija de la tapa Manija de la tapa Cubierta de calor Bandeja para la grasa Taza para la grasa Ensamble de la tapa de la parrilla- parrilla de carbón Compuerta de la tapa, en el exterior de la tapa de carbón Manija de la compuerta de la tapa - carbón Rejilla de calentamiento Parrilla de cocción 144-02001 104-12005 104-22006 104-12002 144-22002 104-12001 104-12004 104-12003 144-13003 144-04013 104-04014 154-02001 154-12001 154-12002 144-13001 144-13002

Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar Parrilla a Doble Combustible38 DYNA-GLO Parrilla a Doble Combustible - MODELO # DGB730SNB/DGP730SNB-D

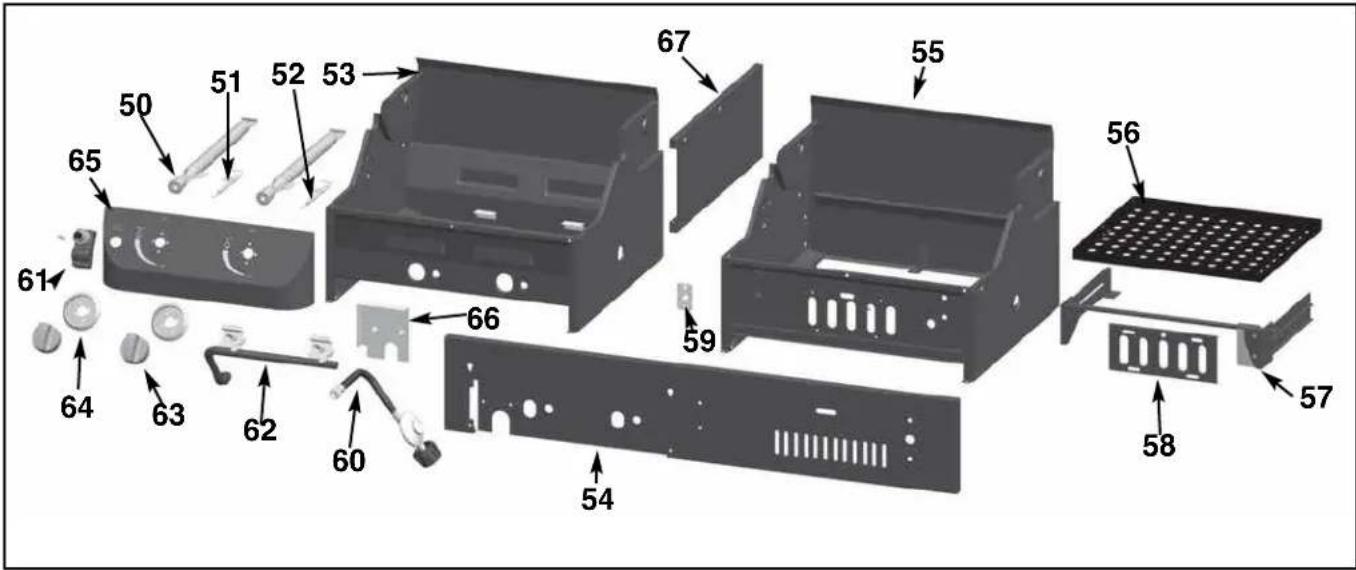

Ensamble de la cámara de combustión - incluye quemadores / válvula del tanque de gas y en- samble del tubo múltiple/ panel de control / cable de encendido / electrodo / bandeja de carbón. Bisel de la manija de ajuste de la bandeja de carbón Manija de la compuerta delantera de la puerta del carbón Manija de ajuste de la bandeja de carbón Bandeja de cenizas Gancho de herramientas Barra de la torre Mesa auxiliar Soporte de la mesa auxiliar Abrebotellas Abrazadera de la puerta frontal superior Platina de la cruz media del carrito Escudo térmico Manija de la puerta Bisel de la manija de la puerta Pasador de la manija de la puerta Soporte del encendedor Platina vertical trasera del carrito Panel derecho del carrito Ensamble de la puerta derecha Rueda giratoria con bloqueo - Incluye 4 tornillos / arandelas planas / arandelas de resorte Rueda giratoria sin bloqueo - Incluye 4 tornillos / arandelas planas / arandelas de resorte Panel trasero del carrito Tornillo de sujeción del cilindro PL Rueda de dirección - Incluye 4 tornillos / arandelas planas / arandelas de resorte Panel inferior Imán de la puerta Platina vertical frontal del carrito Exclusión del cilindro PL Ensamble de la puerta izquierda Panel izquierdo del carrito Soporte de la manguera Pila AAA (1.5V) Quemador principal - con pasador de seguridad Electrodo de encendido A-con cable de encendido corto Electrodo de encendido B - con cable de encendido largo Ensamble de la cámara de combustión - gas Panel frontal exterior de la cámara de combustión 144-03001 154-13001 154-13002 154-13003 154-13104 104-14002 104-14001 104-04001 104-04003 144-14004 144-04011 144-14001 144-14002 104-14021 104-14022 104-14023 104-14024 144-14003 144-04010 144-04020 104-04019 104-04017 144-04008 104-04012 104-04018 144-04006 104-14020 144-54020 144-14006 144-44020 144-04009 104-04007 102-05002 104-13011 144-13012 144-23012 144-13004 144-13005 Parrilla a Doble Combustible

n/a n/a Ensamble de la cámara de combustión- carbón Bandeja de carbón Ensamble del brazo de ajuste de la bandeja de carbón Compuerta frontal (panel de control de la parrilla de carbón) Montaje roscado para manivela de ajuste de la bandeja de carbón Ensamble de la Manguera de gas PL y del regulador Encendido electrónico Válvula de gas PL y tubo múltiple Bisel de la perilla de control Perilla de control Panel de control Escudo térmico para encendido electrónico Panel divisor de la cámara de combustión Paquete de hardware Manual de instrucciones 154-13004 154-23001 154-23002 154-23003 154-23004 104-13014 144-13007 144-13006 104-13009 104-13010 144-13008 144-13013 144-33006 144-05001 70-10-020

LISTA DE PIEZAS DE REPUESTO

Parrilla a Doble Combustible40 Nombre del artículo: Parrilla a Doble Combustible Modelo #: DGB730SNB/DGB730SNB-D Clasificación BTU: 24,000 BTU/Hr Esta parrilla a gas PL tiene garantía contra piezas rotas o dañadas en el momento de la compra. Todas las piezas tienen un (1) año de garantía limitada. La pintura está garantizada contra defectos por 90 días, excep- tuando la oxidación, la cual puede aparecer después del uso repetido. Esta garantía no cubre daños o problemas ocasionados por negligencia ni abuso o modificaciones al electrodoméstico. Los gastos de reparación no están cubiertos. Todas las piezas que cumplan con los requisitos de la garantía se en- viarán sin cargo por el medio que decida GHP Group Inc. (envíos por tierra, correo de EE.UU. o servicios de paquetes postales ÚNICAMENTE). Cualquier otro gasto especial de manipulación (es decir, envíos de dos días, de la noche a la mañana, etc.) correrá por cuenta del cliente. Todos las reclamaciones de garantía se aplican sólo al comprador original y requieren un comprobante de compra para verificar la fecha de la misma. No devuelva piezas a la dirección de GHP Group Inc. sin antes obtener un número de autorización para la devolución de nuestro Depar- tamento de Servicio al Cliente. Este servicio está disponible llamando gratis al: 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar. Algunos estados no permiten la exclusión o limitación de daños acciden- tales o resultantes, o limitaciones en cuanto al período de duración de una garantía, de modo que las exclusiones o limitaciones anteriores pueden no aplicarse a usted. Esta garantía le otorga derechos legales específicos, pero podría tener también otros derechos que varían según el estado. GHP Group Inc. 8280 Austin Avenue Morton Grove, IL. USA 60053-3207 Teléfono gratuito: 1-877-447-4768 Impreso in China Parrilla a Doble Combustible
