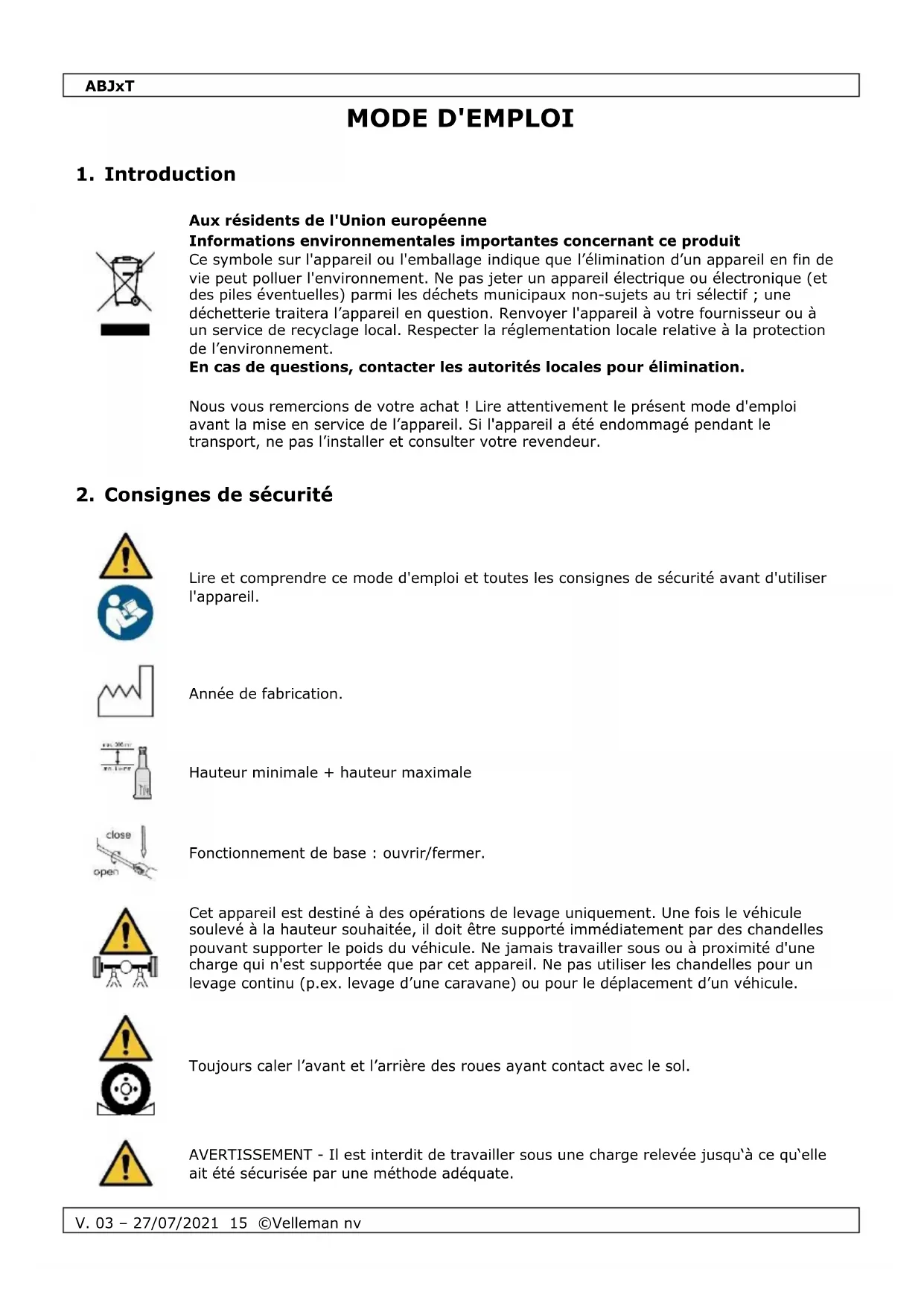

MODE D'EMPLOI ABJ10T Perel

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un apparéil en fin de vie peut polluer l'environnement. Ne pas jeter un apparéil électrique ou électronique (et des piles évientuelles) parmi les déchets Municipaux non-sujets au tri sélectif ; une déchetterie traitera l' apparéil en question. Renvoyer l' apparéil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire attentivement le present mode d'emploi avant la mise en service de l'appareil. Si l'appareil a eté endommagé pendant le transport, ne pas l'instructor et consulterer libre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Année de fabrication.

Hauteur minimale ^+ hauteur maximale

Fonctionnement de base : ouvrir/fermer.

Cet apparéil est destiné à des opérations de levage uniquement. Une fois le vehicule soulevé à la hauteur souhaitée, il doit être supporté immédiatement par des chandelieres pouvant supporter le poids du vehicule. Ne jamais travailler sous ou à proximité d'une charge qui n'est supportée que par cet apparéil. Ne pas utiliser les chandelierles pour un levage continu (p.ex. levage d'une caravane) ou pour le déplacement d'un vehicule.

Toujours caler l'avant et l'arrière des roues ayant contact avec le sol.

AVERTISSEMENT - Il est interdit de travailler sous une charge relevante jusqu'à ce qu'elle ait ete securisee par une methode adequate.

ABJxt

• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacities physiques, sensorielles ou mentalles sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l' apparéil d'une manière sure et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.
• N'utiliser le cric que sur une surface stable capable de supporter le poids du cric et de sa charge. Ne jamais surcharger le cric.
• Inspector le cric avant chaque utilisation. Ne pas utiliser un cric représentant des endommagements visibles. Commander des pieces de rechange évientuelles chez votre revendeur. Utiliser uniquement des parties de rechange d'origine. Ne pas utiliser le cric après un impact trop violent.
• Contacter votre revendeur pour le soumettre à une inspection approfondie. N'utiliser ce cric que sur un vehicule ayant un point de levage compatible avec la selle du cric. Se référer à la notice du vehicule pour déterminer l'emplacement et le type du point de levage. Une incompatibilité peut endommager le vehicule et/ou le cric.
• Ne pas déplacer le vehicule et ne jamais entraîr dans le vehicule lorsqu'il est placé sur le cric.
  Veiller à ce que la surface sous le vehicule soit libre avant de baisser le vehicule.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
  La durée de vie du cric est de 2 ans après sa première mise en service.
• Ne jamais utiliser le cric pour soulever des personnes.
• Si la force générae depasse la capacité maximale (400 N), demander l'aide d'une personne supplémentaire pour manier le cric.
• Il est impératif que l'opérateur soit en mesure de garder les yeux axés sur le cric et la chargependant l'exécution des mouvements.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman en fin de ce mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
  N'utiliser l'appareil qu'a sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défants qui en résultat.
• Ni Velleman SA ni ses distributeurs ne peuvent etre tenus responsables des dommages exceptionnels, imprevus ou indirects, quelles que soient la nature (financiere, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit.
  Garder ce mode d'emploi pour toute referrernce ulterieure.

4. Description

Se référer aux illustrations en page 2 de ce mode d'emploi.

A	selle
B	vérin
C	prise du levier
D	valve de relâchement
E*	poignée de transport

F	valve de surcharge
G	capuchon du réservoir d'huile
H	partie supérieure du levier
I	partie centrale du levier
J	partie inférieure du levier

* selon le modele

5. Installation

AVERTISSEMENT

Toujours respecter les consignes de sécurité.

Avant la mise en service

• Il est possible que, pendant le transport du cric, de l'air se soit introduit à l'intérieur du système hydraulique entravant le bon fonctionnement du cric. Tournier la valve de relâchement 1 tour vers la gauche et enforcer entièrement la selle

Remarque :

O Utiliser le bout ouvert de la partie inférieure du levier pour tourner la valve.

• Placer le vérin verticalément et-retirer le capuchon du réservoir d'huile.
• Montage du levier: insérer la partie supérieure dans la partie centrale et veiller à ce que le ressort s'encliquette. Insérer la partie inférieure dans la partie centrale et veiller à ce que le ressort s'encliquette. Le levier est prét à l'emploi.
• Insérer la partie inférieure du levier dans la prise du levier.
  Actionner le levier rapidement 6 à 8 fois pour faire evacuer l'air du réservoir.
• Refermer le réservoir avec le capuchon.

Remarque :

La valve de surcharge est reglee pour une charge maximale. Ne jamais ajuster cette valve.

Lever un vehicule

Tourner la valve de relachement vers la droite jusqu'à ce qu'il soit bien fermé.
- Enclencher la première vitesse (ou P pour un vehicule à boîte automatique) et caler l'avant et l'arrière des roues ayant contact avec le sol dans les deux directions.
- Placer le cric sous le vehicule de façon à ce que la selle soit en contact solide avec le point de levage (se référer à la notice d'entretien du vehicule en question). Ne pas utiliser le cric si la selle et le point de contact ne sont pas compatibles.

ABJxt

Remarque :

Veiller à ce que la selle soit bien centree afin d'eviter d'endommager le cric.

• Insérer le levier dans la prise et l'actionner jusqu'à ce que la selle se rapproche du point de levage. Vérifier le bon positionnement du cric.

Remarque :

La selle peut etre rehaussee de 6 cm en la tournant dans le sens contraire des aiguilles d'une montre.

• Continuer à actionner le levier jusqu'à ce que le vehicule soit à la hauteur requise. Installer immédiatement les chandelierles (non incluses) de capacité appropriée. Ne jamais se glisser sous le vehicule lorsque celui-ci n'est soutenu que par le cric!
• Une fois les chandelierles placees sous le vehicule, abaisser legement le cric (voir les instructions ci-dessous) jusqu'à ce que le vehicule repose sur les chandelierles.

Abaisser le vehicule

• Retirer le levier hors de la prise et tourner la valve de relâchement vers la gauche avec le bout ouvert de la partie inférieure du levier.

Remarque :

○ Soulever légèrement le vehicule lorsque celui-ci repose encore sur les chandelierles.

Refermer la valve de relachement en le tournant entierement vers la droite avant de ranger le cric.

6. Entretien

• L'entretien et les réparations du cric doivent être effectués conformément aux instructions du fabricant. L'entretien et les réparations doivent être effectués par du personnel qualifié.
• Baisser entiement la selle avant de stocker les chandelierles afin d'eviter tout risque de corrosion. Ranger le cric dans une position verticale pour éviter les fuites d'huile.
• Veiller à maintainir le cric propre et suffisamment lubrifié. NettoyerGRASE et saleté excessives.
• Vérifier le niveau en abaissant la selle entièrement et en dévissant le capuchon. Le niveau doit se couver directement en-dessous de l'orifice de replissage. Rajouter de l'huile si nécessaire.

Huile conseillée : SAE 10.

• Vidanger l'huile une fois par an. Dévisser le capuchon etsteroler la valve de relachement. Veiller à ne pas contaminer l'intérieur du système hydraulique. Déverser la totalité du réservoir et replir par l'orifice de replissage [G

Remarque :

L'utilisation d'une huile non conforme peut endommager le système interne du cric!
Manipuler l'huile en respectant toute consigne de sécurité.
Jeter l'huile usagée selon la reglementation relative à la protection de l'environnement.

ABJxt

Refermer avec le capuchon du réservoir d'huile.
- Refermer complètement la valve de relâchement.
- Soulever complètement la selle et ouvrir la valve. Appuyer sur la selle pour qu'elle s'abaisse plusrapidement.Refermer la valve de relachement et repeter cette procédure à plusieurs reprises pour assurer une bonne distribution de l'huile.

7. Problèmes et solutions

Impossible de remonter le cric / soulever une charge / soulever une charge à hauteur maximale

Le cric s'abaisse sous le poids de la charge

Le poids de la charge excede la capacité du cric. Utiliser un cric approprié.
- La valve de relâchement est ouverte. Refermer la valve. S'assurer qu'aucune impureté n'empêche la fermetre complète de la valve. Le cas échéant,steroler la valve et la nettoyer.
- Inspector le niveau de l'huile et rajouter une petite quantité si nécessaire.
- Retirer l'air du système hydraulique.
- Si les solutions proposées ne permettent pas de résoudre le problème, il y a un problème avec le système hydraulique. Contacter votre revendeur.

Le cric ne s'abaisse pas

• Soulever la charge posée sur le cric défectueux à l'aide d'un second cric.
• Ne jamais appliquer une force excessive (p.ex. à l'aide d'un marteau) sur la selle.
• Vérifier le niveau d'huile. Une quantité excessive d'huile dans le réservoir peut bloquer le système hydraulique.
• Valve de relachement bloquee par des impuretés. Nettoyer la valve et replacer l'huile.
• Retirer l'air du système hydraulique.
• S'assurer d'un bon graissage du cric.

Force de levage insuffisante

Huile impure. Remplacer l'huile dans le réservoir.
Refermer la valve de relachement. S'assurer qu'aucune impureté n'empêche la fermeture complete de la valve. Le cas échéant, retirer la valve et la nettoyer.
- Retirer l'air du système hydraulique.

La selle décharge se soulève automatiquement

• Retirer l'air du système hydraulique.

8. Spécifications techniques

ABJ2T

charge nominale 2000 kg

hauteur

hauteur minimale 158 mm
hauteur de levage 90 mm
vis d'extension 60 mm

hauteur maximale 308 mm
poids 2.59 kg

ABJxt

ABJ5T

charge nominale 5000 kg

hauteur

hauteur minimale 197 mm

hauteur de levage 125 mm

vis d'extension 60 mm

hauteur maximale 382 mm

poids 3.6 kg

ABJ10T

charge nominale 10000 kg

hauteur

hauteur minimale 205 mm

hauteur de levage 125 mm

vis d'extension 60 mm

hauteur maximale 390 mm

poids 5.8 kg

N'employer cet apparéil qu'avac des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou léssions (directs ou indirects) pouvant résultat de l'utilisation de cet apparéil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les specifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi parquelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introduccion

Le produit suivant :

Perel

(Marque)

CRIC HYDRAULIQUE

Alimentation : -

(Type d'équipement, description)

est conforme aux exigences essentielles de :

L'évaluation de conformité du produit avec les exigences relatives à la Directive 2006/42/CE du

Conseil (MD) est basée sur (des parties pertinentes) les normes suivantes :

EN 1494:2000 +A1

La presente déclaration de conformité est établie sous la seule responsabilité exclusive du fabricant / importateur :

Velleman SA

LegenHeirweg,33

9890 Gavere

Belgique

Signataire autorisé de la société : Peter Delbecque - CEO

Place et date d'émission : Gavere, 29/09/2020
